pcb板电路原理图分模块解析
pcb各层解释
pcb各层解释第一篇:pcb各层解释Mechnical: 一般多指板型机械加工尺寸标注层Keepoutlayer: 定义不能走线、打穿孔(via)或摆零件的区域。
这几个限制可以独立分开定义。
Topoverlay: 无法从字面得知其意义。
多提供些讯息来进一步讨论。
Bottomoverlay: 无法从字面得知其意义。
可多提供些讯息来进一步讨论。
Toppaste: 顶层需要露出铜皮上锡膏的部分。
Bottompaste: 底层需要露出铜皮上锡膏的部分。
Topsolder: 应指顶层阻焊层,避免在制造过程中或将来维修时可能不小心的短路Bottomsolder: 应指底层阻焊层。
Drillguide: 可能是不同孔径大小,对应的符号,个数的一个表。
Drilldrawing: 指孔位图,各个不同的孔径会有一个对应的符号。
Multilayer: 应该没有单独这一层,能指多层板,针对单面板和双面板而言。
拓展能力!第二篇:PCB电路板线路板加工,单面电路板,双面电路板,PCB电路板,PCB电路板厂,PCB电路板厂家-梅州市创福达电子有限公司,是一家专业生产各种高精密单,双面及多层印刷PCB电路板,致力于快速高密度多层板、特种PCB电路板的研发生产制造,为用户提供PCB线路板技术支持与服务。
创福达电路板厂位于梅州市丰顺县工业区,占地面积4000平米,员工100人左右,月生产PCB线路板能力20000平米。
创福达线路板厂家由多名PCB电路板业内人士创建,培养了一批制造经验丰富的员工,高素质的管理团队,先进的设备仪器和完善的质保体系,使我们不断提升在PCB电路板行业中的地位及在客户心中的良好形象。
工厂自 2006 年创建以来,规模迅速发展,拥有 4000 余平方米的厂房,100多名员工。
产品于2006年取得ISO9001、SGS认证,2009年一次取得欧盟ROHS无铅产品认证和美国UL认证。
引进整套先进的生产设备,培养了一支从事印刷电路板加工的专业队伍,健全了从市场开发,工程设计,到加工生产的一条龙服务。
板电路原理图分模块解析.doc
pcb板电路原理图分模块解析1 pcb板电路原理图分模块解析————————————————————————————————作者:————————————————————————————————日期:PCB板电路原理图分模块解析前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件,它们的连线纵横交叉,形式变化多端,初学者往往不知道该从什么地方开始,怎样才能读懂它。
其实电子电路本身有很强的规律性,不管多复杂的电路,经过分析可以发现,它是由少数几个单元电路组成的。
好象孩子们玩的积木,虽然只有十来种或二三十种块块,可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理,再复杂的电路,经过分析就可发现,它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路,再学会分析和分解电路的本领,看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类,每一类又有好多种,全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换(蓄电池则要经常充电)的缺点,因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电,所以要想从220 伏市电变换成直流电,应该先把220 伏交流变成低压交流电,再用整流电路变成脉动的直流电,最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高,所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分,见图 1 。
其中变压电路其实就是一个铁芯变压器,需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
pcb板电路原理图分模块解析汇报
PCB板电路原理图分模块解析前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件,它们的连线纵横交叉,形式变化多端,初学者往往不知道该从什么地方开始,怎样才能读懂它。
其实电子电路本身有很强的规律性,不管多复杂的电路,经过分析可以发现,它是由少数几个单元电路组成的。
好象孩子们玩的积木,虽然只有十来种或二三十种块块,可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理,再复杂的电路,经过分析就可发现,它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路,再学会分析和分解电路的本领,看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类,每一类又有好多种,全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换(蓄电池则要经常充电)的缺点,因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电,所以要想从 220 伏市电变换成直流电,应该先把220 伏交流变成低压交流电,再用整流电路变成脉动的直流电,最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高,所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分,见图 1 。
其中变压电路其实就是一个铁芯变压器,需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
( 1 )半波整流半波整流电路只需一个二极管,见图 2 ( a )。
在交流电正半周时 VD 导通,负半周时 VD 截止,负载 R 上得到的是脉动的直流电( 2 )全波整流全波整流要用两个二极管,而且要求变压器有带中心抽头的两个圈数相同的次级线圈,见图2 ( b )。
pcb板电路原理图分模块解析.doc
pcb板电路原理图分模块解析1 pcb板电路原理图分模块解析————————————————————————————————作者:————————————————————————————————日期:PCB板电路原理图分模块解析前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件,它们的连线纵横交叉,形式变化多端,初学者往往不知道该从什么地方开始,怎样才能读懂它。
其实电子电路本身有很强的规律性,不管多复杂的电路,经过分析可以发现,它是由少数几个单元电路组成的。
好象孩子们玩的积木,虽然只有十来种或二三十种块块,可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理,再复杂的电路,经过分析就可发现,它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路,再学会分析和分解电路的本领,看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类,每一类又有好多种,全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换(蓄电池则要经常充电)的缺点,因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电,所以要想从220 伏市电变换成直流电,应该先把220 伏交流变成低压交流电,再用整流电路变成脉动的直流电,最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高,所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分,见图 1 。
其中变压电路其实就是一个铁芯变压器,需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
原理图分块
原理图分块在电子设计中,原理图是一个非常重要的部分,它是电路设计的图纸,包含了电路的连接方式、元器件的型号和参数等信息。
在进行复杂电路设计时,原理图往往会非常庞大,包含了大量的元器件和连接线。
为了更好地管理和维护原理图,我们可以将原理图进行分块处理,将其分为若干个小模块,每个模块负责不同的功能,这样可以提高原理图的可读性和可维护性。
首先,我们需要确定原理图的功能模块,将原理图按照功能进行分块。
比如,一个数字电路的原理图可以分为时序逻辑模块、组合逻辑模块、控制逻辑模块等;一个模拟电路的原理图可以分为放大器模块、滤波器模块、混频器模块等。
每个功能模块包含了相应的元器件和连接线,通过分块可以更清晰地展现电路的结构和功能。
其次,我们需要为每个功能模块添加适当的标识和注释。
在原理图中,我们可以为每个功能模块添加一个矩形框,并在框内写上功能模块的名称,这样可以让人一目了然地看出原理图的结构。
同时,我们还可以在每个功能模块的旁边添加注释,说明该功能模块的作用和特点,这样可以帮助其他人更好地理解原理图。
然后,我们需要合理地连接各个功能模块。
在原理图中,各个功能模块之间需要进行连接,这些连接线通常会相互交叉,如果不加以处理,会使得原理图变得混乱不堪。
因此,我们可以采用合理的布局方式,将各个功能模块按照一定的规则进行排列,并将连接线进行整理,使得原理图更加清晰和美观。
最后,我们需要对原理图进行模块化设计。
在进行原理图设计时,我们可以将每个功能模块进行单独设计,然后再将它们组合在一起。
这样可以提高原理图的设计效率,同时也方便后续的维护和修改。
在进行模块化设计时,我们需要合理地划分功能模块的边界,确定各个模块之间的接口和通信方式,这样可以保证各个功能模块之间的协同工作。
总之,原理图分块是一个非常重要的工作,它可以帮助我们更好地管理和维护原理图,提高原理图的可读性和可维护性。
通过对原理图进行分块处理,我们可以更清晰地展现电路的结构和功能,同时也可以提高设计效率和质量。
pcb板电路原理图分模块解析
PCB板电路原理图分模块解析前面介绍了电路图中得元器件得作用与符号。
一张电路图通常有几十乃至几百个元器件,它们得连线纵横交叉,形式变化多端,初学者往往不知道该从什么地方开始, 怎样才能读懂它。
其实电子电路本身有很强得规律性,不管多复杂得电路,经过分析可以发现,它就是由少数几个单元电路组成得。
好象孩子们玩得积木,虽然只有十来种或二三十种块块,可就是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理,再复杂得电路,经过分析就可发现,它也就是由少数几个单元电路组成得.因此初学者只要先熟悉常用得基本单元电路,再学会分析与分解电路得本领,瞧懂一般得电路图应该就是不难得。
按单元电路得功能可以把它们分成若干类,每一类又有好多种,全部单元电路大概总有几百种。
下面我们选最常用得基本单元电路来介绍。
让我们从电源电路开始.一、电源电路得功能与组成每个电子设备都有一个供给能量得电源电路。
电源电路有整流电源、逆变电源与变频器三种。
常见得家用电器中多数要用到直流电源.直流电源得最简单得供电方法就是用电池。
但电池有成本高、体积大、需要不时更换(蓄电池则要经常充电)得缺点,因此最经济可靠而又方便得就是使用整流电源。
电子电路中得电源一般就是低压直流电,所以要想从 220 伏市电变换成直流电,应该先把220伏交流变成低压交流电,再用整流电路变成脉动得直流电,最后用滤波电路滤除脉动直流电中得交流成分后才能得到直流电.有得电子设备对电源得质量要求很高, 所以有时还需要再增加一个稳压电路。
因此整流电源得组成一般有四大部分,见图 1 。
其中变压电路其实就就是一个铁芯变压器,需要介绍得只就是后面三种单元电路.二、整流电路整流电路就是利用半导体二极管得单向导电性能把交流电变成单向脉动直流电得电路。
(1)半波整流半波整流电路只需一个二极管,见图2( a)。
在交流电正半周时 VD 导通,负半周时 VD 截止,负载R上得到得就是脉动得直流电(2)全波整流全波整流要用两个二极管,而且要求变压器有带中心抽头得两个圈数相同得次级线圈,见图2 ( b )。
PCB各层介绍(讲得比较详细)
PCB各层介绍(讲得⽐较详细)信号层(SignalLayers):信号层包括TopLayer、Bottom Layer、Mid Layer 1…30。
这些层都是具有电⽓连接的层,也就是实际的铜层。
中间层是指⽤于布线的中间板层,该层中布的是导线。
内层(Internal Plane):Internal Plane 1…16,该类型的层仅⽤于多层板,这些层⼀般连接到地和电源上,成为电源层和地层,也具有电⽓连接作⽤,也是实际的铜层,但该层⼀般情况下不布线,是由整⽚铜膜构成。
丝印层(SilkscreenOverlay):包括顶层丝印层(Top overlay)和底层丝印层(Bottom overlay)。
定义顶层和底层的丝印字符,就是⼀般在阻焊层之上印的⼀些⽂字符号,⽐如元件名称、元件符号、元件管脚和版权等,⽅便以后的电路焊接和查错等。
锡膏层(PasteMask):或称助焊层,包括顶层锡膏层(Top paste)和底层锡膏层(Bottom paste),指我们可以看到的露在外⾯的表⾯贴装焊盘,也就是在焊接前需要涂焊膏的部分。
所以,这⼀层在焊盘进⾏热风整平和制作焊接钢⽹时也有⽤。
阻焊层(SolderMask):包括顶层阻焊层(Top solder)和底层阻焊层(Bottom solder),其作⽤与锡膏层相反,指的是要盖绿油的层。
该层不粘焊锡,防⽌在焊接时相邻焊接点的多余焊锡短路。
阻焊层将铜膜导线覆盖住,防铜膜过快在空⽓中氧化,但是在焊点处留出位置,并不覆盖焊点。
阻焊层⽤于在设计过程中匹配焊盘,是⾃动产⽣的。
机械层(MechanicalLayers):最多可选择16层机械加⼯层。
设计双⾯板只需要使⽤默认选项Mechanical Layer 1。
机械层是定义整个PCB板的外观的,它⼀般⽤于设置电路板的外形尺⼨,数据标记,对齐标记,装配说明以及其它的机械信息。
设计为PCB 机械外形,默认LAYER1为外形层。
其它LAYER2/3/4等可作为机械尺⼨标注或者特殊⽤途,如某些板⼦需要制作导电碳油时可以使⽤LAYER2/3/4等,但是必须在同层标识清楚该层的⽤途。
pcb板电路原理图分模块解析
pcb板电路原理图分模块解析————————————————————————————————作者:————————————————————————————————日期:PCB板电路原理图分模块解析前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件,它们的连线纵横交叉,形式变化多端,初学者往往不知道该从什么地方开始,怎样才能读懂它。
其实电子电路本身有很强的规律性,不管多复杂的电路,经过分析可以发现,它是由少数几个单元电路组成的。
好象孩子们玩的积木,虽然只有十来种或二三十种块块,可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理,再复杂的电路,经过分析就可发现,它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路,再学会分析和分解电路的本领,看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类,每一类又有好多种,全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换(蓄电池则要经常充电)的缺点,因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电,所以要想从 220 伏市电变换成直流电,应该先把220 伏交流变成低压交流电,再用整流电路变成脉动的直流电,最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高,所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分,见图 1 。
其中变压电路其实就是一个铁芯变压器,需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
PCB布局思路与原理解析
PCB布局思路与原理解析PCB布局是指在设计电路板时,将电子元件合理地布置在电路板上,以满足电路性能和功能需求的过程。
优秀的PCB布局不仅可以提高电路性能,减少电磁干扰,还能提高生产效率和降低成本。
下面是对PCB布局的思路和原理进行解析。
1.功能分区布局:将电路板划分为不同的功能区域,如电源区、信号处理区、通讯接口区等,不同的区域安置不同的电子元件。
这种布局方式可以降低电路之间的相互干扰,提高整体布局的可读性和可维护性。
2.信号和电源分离:将信号线和电源线分离布局,尽量避免交叉和平行走线,减少互相干扰的可能性。
同时,在布局时尽量将信号线和地线相邻布局,以减小回路环路面积,降低电磁辐射和接收到的噪声。
3.确定元件布局:根据电路的功能需求和电子元件的特性,合理确定元件的布局位置。
一般而言,将大型元件和高功率元件靠近电源端,小型元件和低功率元件靠近信号端,有助于布线的简化和信号的稳定。
4.优化布线路径:从布局开始,尽量避免走线的交叉和穿越,减少信号线长度,尽量将信号线沿着规则的路径布线,如减小走线面积、缩减走线长度等。
此外,尽量避免走线沿着边缘走,以减少边缘效应和电磁辐射。
5.保留足够间距:在布局时要保留足够的间距,以便进行合适的走线和元件布置。
元件之间和元件与外围的间距要满足安规要求,以确保电路工作的可靠性和安全性。
6.地线布局:在布局时需要考虑地线的布局。
一般地,地线应该尽量靠近信号线和电源线,减小回路面积。
尽量避免大电流通过地线引起的电位差,避免影响信号的传输和引入电磁干扰。
7.理性使用层次:对于多层PCB,合理使用不同的层次布局,将信号层、电源层和地层分开布局,以最大程度减少干扰。
在布局时,要避免信号和电源层之间近距离平行布局,减少耦合和互相干扰。
8.引脚布局:对于引脚较多的元件,要注意引脚的布局。
尽量将引脚按照功能分布在周边,以减少引脚之间的连线长度和走线困难。
9.布局与冷却:对于高功率电子元件,要合理布局,并考虑散热问题。
pcb板电路原理图分模块解析
PCB板电路原理图分模块解析PCB板是电子产品中的重要组成部分,通过其中的电路原理图实现电气功能的连接。
电路原理图通过表示元器件、电流方向和连接关系以及电气连接标记等来实现电路的设计。
本文将从电路原理图的分模块角度,来阐述电路原理图的分析和解析。
模块一:电源模块电源模块是PCB板的基础模块,它负责为整个系统提供能量和电源稳定性。
电源模块由整流、滤波、稳压三部分组成。
无论是线性电源还是开关电源,它们都具有这三部分。
线性电源的整流部分是由桥式整流电路,滤波部分是由大电容滤波电路,稳压部分是由三端稳压器电路构成。
而开关电源由于其稳压部分采用了PWM调制,因此稳压部分较为复杂,但是也可以通过组合稳压芯片进行实现。
电源模块的任务是向整个系统提供稳定的直流电源,确保系统的稳定工作。
在电源模块设计时需要特别注意线圈和大电容的降噪以及稳压芯片的散热问题。
模块二:信号采集与处理模块信号采集与处理模块是电路原理图中最复杂的模块之一,它负责数字信号采集、信号放大、滤波、差分转换等处理过程。
该模块通常包含运算放大器、选通开关、转换器、电荷放大器等电路,并通过这些电路实现信号放大、范围转换、滤波等功能。
信号采集与处理模块是整个电路原理图中的核心模块,这些电路的设计直接决定了整个系统的信号质量和精度。
在信号采集与处理模块的设计中,要注意信号的抗干扰能力,并保证合理的信噪比和动态范围,同时要注意信号采集的采样率和时间分辨率。
模块三:控制模块控制模块是电路原理图中的第三个重要模块,也是整个系统的大脑。
控制模块主要由微处理器、存储器、时钟等组成,在系统中担任着在不同状态下控制整个系统各种器件的工作状态。
在控制模块设计时,需要注意软件的开发,通常使用C语言或汇编语言。
此外还要注意控制模块的供电和时钟,尤其是对于一些实时应用的电子产品,需要注意时序和中断的设计。
模块四:输出模块输出模块是最后一个模块,它最终将信号输出到外部。
输出模块常见的有数码管、LED灯、蜂鸣器等。
PCB电路中的四大电路图解析
PCB电路中的四大电路图解析常见的PCB电路图主要有原理图、方框图、装配图和印板图等四大种类:(一)、原理图,又被叫做“电原理图”。
这种图,由于它直接体现了电子电路的结构和工作原理,所以一般用在设计、分析电路中。
分析电路时,通过识别图纸上所画的各种电路元件符号,以及它们之间的连接方式,就可以了解电路实际工作时的原理,原理图就是用来体现电子电路的工作原理的一种工具。
(二)、方框图(框图)。
方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。
从根本上说,这也是一种原理图,不过在这种图纸中,除了方框和连线,几乎就没有别的符号了。
它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们的连接方式,而方框图只是简单地将电路按照功能划分为几个部分,将每一个部分描绘成一个方框,在方框中加上简单的文字说明,在方框间用连线(有时用带箭头的连线)说明各个方框之间的关系。
所以方框图只能用来体现电路的大致工作原理,而原理图除了详细地表明电路的工作原理之外,还可以用来作为采集元件、制作电路的依据。
(三)、装配图。
它是为了进行电路装配而采用的一种图纸,图上的符号往往是电路元件的实物的外形图。
我们只要照着图上画的样子,依样画葫芦地把一些电路元器件连接起来就能够完成电路的装配。
这种电路图一般是供初学者使用的。
装配图根据装配模板的不同而各不一样,大多数作为电子产品的场合,用的都是下面要介绍的印刷线路板,所以印板图是装配图的主要形式。
在初学电子知识时,为了能早一点接触电子技术,我们选用了螺孔板作为基本的安装模板,因此安装图也就变成另一种模式。
(四)、印板图。
印板图的全名是“印刷电路板图”或“印刷线路板图”,它和装配图其实属于同一类的电路图,都是供装配实际电路使用的。
印刷电路板是在一块绝缘板上先覆上一层金属箔,再将电路不需要的金属箔腐蚀掉,剩下的部分金属箔作为电路元器件之间的连接线,然后将电路中的元器件安装在这块绝缘板上,利用板上剩余的金属箔作为元器件之间导电的连线,完成电路的连接。
pcb电路图从认识元器件开始
·99 ·
4.(2020·哈尔滨)下列词语中,没有错别字的一项是( A )。 A.自言自语 妙手偶得 鸟语花香 B.油然而生 轻描淡写 以身作侧 C.叹为关止 思贤如渴 十拿九稳 D.交头接耳 呼朋引半 神通广大
以选择题为主。 考查内容主要来源于语文课本,这就要求我们在日常的学习和 复习中重视课文中的字词,加强积累。
·22 ·
读准字音, 掌握字形
汉字是音、形、义的结合体,要防止和纠正错别字,就要读准字音,在理 解字义的基础上掌握字形;在写字中了解笔顺和字的间架结构,识记生字的字 形;平时注意积累,将多音字、同音字、易错字、形近字、音近字以及重点字 词进行归纳识记。
(3)偏旁相似而误记。如:冽、咧、洌、趔,神、袖。
(4)增减笔画而误记。如:心、必。
·33 ·
解题 思路
解题 技法
如果题干要求选出有错别字的一项,就排除肯定无错别字的选项;如 果题干要求选出全对的一项,就排除肯定有错别字的选项。总之,可以多使 用结构分析法:一是字形本身结构,二是词语结构。辨析字形要注意把字 的音、形、义阳)阅读下面的文字,给加点字注音,根据拼音写汉字。 生活是什么?生活是一座山,有屹 yì 立的山峰也有qū 曲 折
的幽谷;生活也像一条路,有平直的坦途也有崎 qí 岖的小径;生活又如 一条河,有奔téng 腾 的激流也有低回的深潭。一路行过,风光无限。
·1133 ·
逐个审读容易出错的字,从中可以辨析出一些形近而音不同的 音辨法 别字。
电路板工作原理解析
电路板工作原理解析电路板是现代电子设备中不可或缺的组成部分,它承载着电子元器件,并提供电子元件之间的连接。
在这篇文章中,我们将对电路板的工作原理进行解析,以帮助读者更好地理解和运用电子设备。
一、概述在深入了解电路板的工作原理之前,我们先来了解一下它的基本概念。
电路板,也称为印制电路板(Printed Circuit Board,简称PCB),是一种由非导电材料制成的平板,上面覆盖着铜箔,通过化学腐蚀等工艺将铜箔上的线路图案化。
通过这些线路,电子元器件可以相互连接,实现电路的功能。
二、电路板的组成电路板主要由以下几个组成部分构成:1. 基板:基板是电路板的主体,它通常由非导电材料制成,如玻璃纤维增强塑料(FR-4)或聚酰胺(PI),具有良好的绝缘性能和机械强度。
基板上面的铜箔通过化学腐蚀工艺形成线路图案,连接各个电子元器件。
2. 导线:导线是电路板上的电子元器件之间的连接线,它们通常由铜箔制成。
导线通过线路图案覆盖在基板上,通过焊接或插座与电子元器件相连。
3. 接点:接点是电路板上的金属接点,用于实现电子元器件之间的连接。
接点通常由铅和锡组成,通过焊接技术将电子元器件与电路板连接在一起。
4. 元器件:元器件是电路板的关键部分,包括微处理器、传感器、电容器、电阻器等。
它们通过焊接或插座的方式与电路板相连接,实现电路的功能。
三、电路板的工作原理电路板的工作原理可以简单概括为以下几个关键步骤:1. 信号输入:当电子设备接收到输入信号时,信号将经过处理电路,如放大、滤波等,然后通过电路板上的导线传输到相应的电子元器件。
2. 电路驱动:在接收到输入信号后,电子元器件将根据信号的不同情况进行相应的操作,例如在智能手机上点击触摸屏时,触摸信号将被处理并传送到CPU,CPU将根据信号的不同指令执行相应的操作。
3. 信号输出:电子元器件在处理后,将结果通过电路板上的导线输出。
例如,在电视机上观看节目时,处理器将图像信号转换为显示信号,并通过电路板上的导线传输到显示屏上进行显示。
PCB电路组成部分分解
PCB电路组成部分分解一、友隆产品的PCB由如下几部分电路组成A、电源输入部分;B、控制负载部分;C、检测负载正常和异常部分;D、显示部分;E、按键开关控制部分;F、主控IC部分件被损坏的作用,若供电电压达到560V以上后,压敏电阻的阻值在瞬间会变得很小,此时的电流变得很大会使保险管断开。
②、R1电阻安装在保险管后面并联在L线和N线之间,起着放电作用,满足于安规测试要求是机器在1秒钟<34V。
③、C1电容安装在保险管后面并联在L线和N线之间,起着抑制交流杂波作用2)、直流电压经过第一个C1H电解电容滤波后,正极通过L1H电感到第二个C2H电解电容滤波同T1H变压器的第3脚连接,另外地线同IC1H的第1、2、7、8脚MOSFET 源极连接点上,然后由IC1H的第5其MOSFET漏极同T1H变压器的第1脚连接经过T1H变压器的线圈到第3脚。
①、R1H电阻、C3电容、D5H二极管组成电路是防止高压脉冲,使T1H变压器和IC1H 的电压电流稳定。
②、IC1H的MOSFET源极接CY1H电容到低压(5V、12V地线)地线作用是使高幅度的共模浪涌电流远离IC1H。
③、IC1H的MOSFET源极接C4H电容到IC1H的第3脚作用是产生IC1H内部使用的5.8V供电电源。
④、IC1H本身结合了一个高压功率MOSFET开关及电源控制器。
同通常的PWM(脉冲宽度调制)控制器不同,它使用了一个简单的开/关控制器来调节输出电压,这个控制器包括一个振荡器、反馈(检测及逻辑)电路、5.8V稳压器、旁路引脚欠压电路、过热保护、频率抖动、电流限流电路及前沿消隐电路,并同一个700V的功率MOSFET集成在一起。
3)、T1H变压器的次级第10、8脚分别由D6H和D7H的快速肖特基二极管出来电压,D6H出来电压经过C7H电容滤波和R2H电阻下地线作为放电,此输出的直流电压是反馈式12V,D7H电压经过C5H电容、L2H电感、C6H电容滤波和R7电阻下地线作为放电,同时由ZD1H稳压管通过IC2H光藕隔离方式来抓稳直流电压5V。
PCB模块划分及布局
PCB模块划分与布局PCB上模块的划分和关键器件的布局在PCB的EMC设计中起着至关重要的作用。
PCB上的功能模块如频率生成器、电源模块、滤波器和晶振等在PCB上的相对位置和方向都会对电磁场的发射和接收产生巨大影响,且布局的优劣将影响到布线质量的好坏。
PCB上的器件可以根据不同的标准进行不同的划分,如可以按照功能、频率和信号类型划分。
1.按功能划分。
各种电路模块实现不同的功能,如时钟电路、放大电路、驱动电路、A/D、D/A转换电路、I/O电路、开关电源电路和滤波电路等。
一个完整的设计可能包含许多的电路模块,在进行PCB设计时,可根据信号流向对整个电路进行模块划分,从而保证整个布局的合理性,达到整体布线路径短,各个模块互不交错的效果,减少模块间互相干扰的可能。
2.按频率划分。
按照信号的工作频率和速率可以对电路模块进行划分,在布局的时候,按照高频部分、中频部分、低频部分依次展开,布局互不交错。
3.按信号类型进行划分。
电路模块按照信号类型可以分为数字电路和模拟电路两部分。
为了降低数字电路对模拟电路的干扰,使他们可以和平共处。
在PCB布局时需要给他们定义不同的区域,从空间上进行必要的隔离,减小相互之间的耦合。
对于数、模转换电路,如A/D、D/A转换电路,应该布放在数字电路和模拟电路的交界处,电路模块布局的方向应以信号的流向为前提,使信号引线最短,并使模拟部分的引脚位于模拟地上方,数字部分的引脚位于数字地上方。
PCB的布局是一个总和布局的过程。
电路布局的一个原则,就是应该按照信号流向关系,尽可能做到使关键的高速信号走线最短,其次考虑电路板的整齐、美观。
时钟信号应尽可能短,若时钟走线无法缩短,则应在时钟线的两侧加屏蔽地线。
对于比较敏感的信号线,也应考虑采取一定的屏蔽措施。
时钟电路具有较大的对外辐射,会对一些较敏感的电路,特别是模拟电路产生较大的影响,因此在电路布局时应让时钟电路远离其他无关电路。
为了防止时钟信号的对外辐射,一方面时钟电路一般应远离I/O电路和电缆连接器,另一方面要使时钟输出到负载的走线尽量短;在布线时对时钟信号要优先考虑进行内层走线,并进行必要的匹配和屏蔽处理。
单片机pcb原理图
单片机pcb原理图
在单片机的PCB原理图中,主要包括以下几个部分:
1. 电源部分:包括电源输入接口、稳压电源电路、滤波电路等,用于为单片机提供稳定的电源电压。
2. 外部晶振电路:用于为单片机提供时钟信号,通常包括晶振、电容和电阻等元件。
3. 复位电路:用于在上电或复位时对单片机进行初始化,通常包括复位电路、电阻和电容等元件。
4. 串口通信电路:包括串行通信接口电路、电平转换电路等,用于与外部设备进行串行通信。
5. 输入/输出端口电路:包括GPIO引脚、驱动电路、保护电
路等,用于实现单片机与外部设备的数据交互。
6. 扩展接口电路:用于连接外部扩展模块,如LCD屏幕、键盘、传感器等。
7. 内部存储器电路:包括ROM和RAM等存储器电路,用于
存储程序代码和数据。
8. 控制电路:包括时序电路、状态指示电路等,用于控制单片机的工作状态和指示系统运行情况。
9. 电源管理电路:包括电源开关电路、低功耗控制电路等,用于实现单片机的电源管理功能。
10. 连接线路:包括连接单片机内部各个模块的导线、连接外部元件的引脚,通过连接线路实现各个模块之间的数据传输和控制信号传递。
以上是一个基本的单片机PCB原理图的组成部分,通过合理设计和布局这些电路,可以实现单片机的正常工作和与外部设备的数据交互。
PCB板子这9个层分别是什么“妖魔鬼怪”?
PCB板子这9个层分别是什么“妖魔鬼怪”?PCB板子中各个层的作用是什么?使用的时候需要注意什么?答:很多学员,特别是新手对PCB设计当中的各个层的认识不是很充分,不知其作用和用法,这里就给大家做一个系统的讲解!1、Mechanical机械层:顾名思义是进行机械定型的就是整个PCB板的外观,其实我们在说机械层的时候就是指整个PCB板的外形结构。
它也可以用于设置电路板的外形尺寸,数据标记,对齐标记,装配说明以及其它的机械信息。
这些信息因设计公司或PCB制造厂家的要求而有所不同。
另外,机械层可以附加在其它层上一起输出显示。
2、Keep out layer(禁止布线层):用于定义在电路板上能够有效放置元件和布线的区域。
在该层绘制一个封闭区域作为布线有效区,在该区域外是不能自动布局和布线的。
禁止布线层是定义我们在布电气特性的铜时的边界,也就是说我们先定义了禁止布线层后,我们在以后的布过程中,所布的具有电气特性的线是不可能超出禁止布线层的边界,常常有些习惯性把Keepout层作为机械层来使用,这种方式其实是不对的,所以建议大家进行区分,不然每次生产的时候板厂都要给你进行属性变更。
展开剩余69%3、Signal layer(信号层):信号层主要用于布置电路板上的导线。
包括Top layer(顶层),Bottom layer(底层)和30个MidLayer(中间层)。
T op层和Bottom层放置器件,内层进行走线。
4、Top paste和Bottom paste:是顶层、底焊盘钢网层,和焊盘的大小是一样大的,这个主要是我们做SMT的时候可以利用来这两层来进行钢网的制作,在刚网上刚好挖一个焊盘大小的孔,我们再把这个钢网罩在PCB板上,用带有锡膏的刷子一刷就很均匀的刷上锡膏了。
(如图2-1所示)(图2—1↑)5、Top Solder和Bottom Solder :这个是阻焊层,阻止绿油覆盖,我们常说的“开窗”,常规的敷铜或者走线都是默认盖绿油的,如果我们相应的在阻焊层处理的话,就会阻止绿油来覆盖,会把铜露出来,(如图2—2)可以看出两者的区别。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

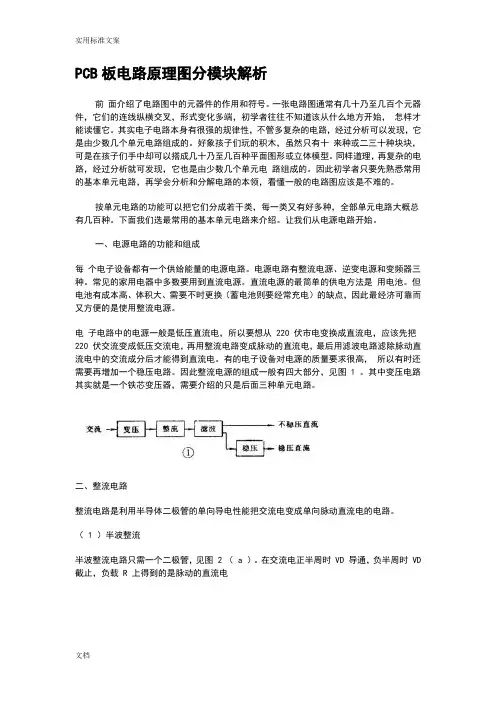

PCB板电路原理图分模块解析前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件,它们的连线纵横交叉,形式变化多端,初学者往往不知道该从什么地方开始,怎样才能读懂它。
其实电子电路本身有很强的规律性,不管多复杂的电路,经过分析可以发现,它是由少数几个单元电路组成的。
好象孩子们玩的积木,虽然只有十来种或二三十种块块,可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理,再复杂的电路,经过分析就可发现,它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路,再学会分析和分解电路的本领,看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类,每一类又有好多种,全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换(蓄电池则要经常充电)的缺点,因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电,所以要想从220 伏市电变换成直流电,应该先把 220 伏交流变成低压交流电,再用整流电路变成脉动的直流电,最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高,所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分,见图1。
其中变压电路其实就是一个铁芯变压器,需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
( 1 )半波整流半波整流电路只需一个二极管,见图 2 ( a )。
在交流电正半周时 VD 导通,负半周时VD 截止,负载 R 上得到的是脉动的直流电( 2 )全波整流全波整流要用两个二极管,而且要求变压器有带中心抽头的两个圈数相同的次级线圈,见图2 (b)。
负载R L 上得到的是脉动的全波整流电流,输出电压比半波整流电路高。
(3)全波桥式整流用 4 个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器,见图 2 ( c )。
负载上的电流波形和输出电压值与全波整流电路相同。
(4)倍压整流用多个二极管和电容器可以获得较高的直流电压。
图 2 ( d )是一个二倍压整流电路。
当 U2 为负半周时VD1 导通, C1 被充电, C1 上最高电压可接近 1.4U2 ;当U2正半周时VD2 导通, C1 上的电压和U2 叠加在一起对C2 充电,使 C2 上电压接近2.8U2 ,是 C1 上电压的 2 倍,所以叫倍压整流电路。
三、滤波电路整流后得到的是脉动直流电,如果加上滤波电路滤除脉动直流电中的交流成分,就可得到平滑的直流电。
( 1 )电容滤波把电容器和负载并联,如图 3 ( a ),正半周时电容被充电,负半周时电容放电,就可使负载上得到平滑的直流电。
( 2 )电感滤波把电感和负载串联起来,如图 3 (b),也能滤除脉动电流中的交流成分。
( 3 )L、 C 滤波用 1 个电感和1个电容组成的滤波电路因为象一个倒写的字母“ L”,被称为 L 型,见图 3 ( c )。
用 1 个电感和2个电容的滤波电路因为象字母“ π ”,被称为π 型,见图 3 ( d ),这是滤波效果较好的电路。
( 4 )RC 滤波电感器的成本高、体积大,所以在电流不太大的电子电路中常用电阻器取代电感器而组成RC 滤波电路。
同样,它也有L 型,见图 3 ( e ); π 型,见图3( f )。
四、稳压电路交流电网电压的波动和负载电流的变化都会使整流电源的输出电压和电流随之变动,因此要求较高的电子电路必须使用稳压电源。
(1 )稳压管并联稳压电路用一个稳压管和负载并联的电路是最简单的稳压电路,见图4 ( a )。
图中R是限流电阻。
这个电路的输出电流很小,它的输出电压等于稳压管的稳定电压值V Z 。
(2 )串联型稳压电路有放大和负反馈作用的串联型稳压电路是最常用的稳压电路。
它的电路和框图见图4 ( b )、( c )。
它是从取样电路( R3 、 R4 )中检测出输出电压的变动,与基准电压(V Z )比较并经放大器( VT2 )放大后加到调整管( VT1)上,使调整管两端的电压随着变化。
如果输出电压下降,就使调整管管压降也降低,于是输出电压被提升;如果输出电压上升,就使调整管管压降也上升,于是输出电压被压低,结果就使输出电压基本不变。
在这个电路的基础上发展成很多变型电路或增加一些辅助电路,如用复合管作调整管,输出电压可调的电路,用运算放大器作比较放大的电路,以及增加辅助电源和过流保护电路等。
( 3 )开关型稳压电路近年来广泛应用的新型稳压电源是开关型稳压电源。
它的调整管工作在开关状态,本身功耗很小,所以有效率高、体积小等优点,但电路比较复杂。
开关稳压电源从原理上分有很多种。
它的基本原理框图见图 4 (d)。
图中电感L和电容 C 是储能和滤波元件,二极管 VD 是调整管在关断状态时为L、 C 滤波器提供电流通路的续流二极管。
开关稳压电源的开关频率都很高,一般为几~几十千赫,所以电感器的体积不很大,输出电压中的高次谐波也不多。
它的基本工作原理是: 从取样电路( R3 、 R4)中检测出取样电压经比较放大后去控制一个矩形波发生器。
矩形波发生器的输出脉冲是控制调整管(VT )的导通和截止时间的。
如果输出电压U0 因为电网电压或负载电流的变动而降低,就会使矩形波发生器的输出脉冲变宽,于是调整管导通时间增大,使L、 C 储能电路得到更多的能量,结果是使输出电压U 0 被提升,达到了稳定输出电压的目的。
( 4 )集成化稳压电路近年来已有大量集成稳压器产品问世,品种很多,结构也各不相同。
目前用得较多的有三端集成稳压器,有输出正电压的 CW7800 系列和输出负电压的CW7900 系列等产品。
输出电流从 0.1A ~3A ,输出电压有 5V 、 6V 、9V 、12V 、 15V 、18V 、24V等多种。
这种集成稳压器只有三个端子,稳压电路的所有部分包括大功率调整管以及保护电路等都已集成在芯片内。
使用时只要加上散热片后接到整流滤波电路后面就行了。
外围元件少,稳压精度高,工作可靠,一般不需调试。
图4( e )是一个三端稳压器电路。
图中 C 是主滤波电容,C1 、 C2 是消除寄生振荡的电容 ,VD 是为防止输入短路烧坏集成块而使用的保护二极管。
五、电源电路读图要点和举例电源电路是电子电路中比较简单然而却是应用最广的电路。
拿到一张电源电路图时,应该:① 先按“整流—滤波—稳压”的次序把整个电源电路分解开来,逐级细细分析。
② 逐级分析时要分清主电路和辅助电路、主要元件和次要元件,弄清它们的作用和参数要求等。
例如开关稳压电源中,电感电容和续流二极管就是它的关键元件。
③ 因为晶体管有 NPN 和PNP 型两类,某些集成电路要求双电源供电,所以一个电源电路往往包括有不同极性不同电压值和好几组输出。
读图时必须分清各组输出电压的数值和极性。
在组装和维修时也要仔细分清晶体管和电解电容的极性,防止出错。
④ 熟悉某些习惯画法和简化画法。
⑤ 最后把整个电源电路从前到后全面综合贯通起来。
这张电源电路图也就读懂了。
例1电热毯控温电路图 5 是一个电热毯电路。
开关在“ 1”的位置是低温档。
220 伏市电经二极管后接到电热毯,因为是半波整流,电热毯两端所加的是约 100 伏的脉动直流电,发热不高,所以是保温或低温状态。
开关扳到“2”的位置, 220伏市电直接接到电热毯上,所以是高温档。
例 2 高压电子灭蚊蝇器图6是利用倍压整流原理得到小电流直流高压电的灭蚊蝇器。
220 伏交流经过四倍压整流后输出电压可达1100 伏,把这个直流高压加到平行的金属丝网上。
网下放诱饵,当苍蝇停在网上时造成短路,电容器上的高压通过苍蝇身体放电把蝇击毙。
苍蝇尸体落下后,电容器又被充电,电网又恢复高压。
这个高压电网电流很小,因此对人无害。
由于昆虫夜间有趋光性,因此如在这电网后面放一个 3 瓦荧光灯或小型黑光灯,就可以诱杀蚊虫和有害昆虫。
例 3 实用稳压电源图7 是一个实用的稳压电源。
输出电压 3 ~ 9 伏可调,输出电流最大 100 毫安。
这个电路就是串联型稳压电源电路。
要注意的是:① 整流桥的画法和图 2 (c )不同,实际上它就是桥式整流电路。
② 这个电路使用PNP型锗管,所以输出是负电压,正极接地。
③用两个普通二极管代替稳压管。
任何二极管的正向压降都是基本不变的,因此可用二极管代替稳压管。
2AP型二极管的正向压降约是 0.3伏,2CP型约是0.7 伏, 2CZ型约是 1 伏。
图中用了两个2CZ二极管作基准电压。
④ 取样电阻是一个电位器,所以输出电压是可调的。
能够把微弱的信号放大的电路叫做放大电路或放大器。
例如助听器里的关键部件就是一个放大器。
放大电路的用途和组成放大器有交流放大器和直流放大器。
交流放大器又可按频率分为低频、中源和高频;接输出信号强弱分成电压放大、功率放大等。
此外还有用集成运算放大器和特殊晶体管作器件的放大器。
它是电子电路中最复杂多变的电路。
但初学者经常遇到的也只是少数几种较为典型的放大电路。
读放大电路图时也还是按照“逐级分解、抓住关键、细致分析、全面综合”的原则和步骤进行。
首先把整个放大电路按输入、输出逐级分开,然后逐级抓住关键进行分析弄通原理。
放大电路有它本身的特点:一是有静态和动态两种工作状态,所以有时往往要画出它的直流通路和交流通路才能进行分析;二是电路往往加有负反馈,这种反馈有时在本级内,有时是从后级反馈到前级,所以在分析这一级时还要能“瞻前顾后”。
在弄通每一级的原理之后就可以把整个电路串通起来进行全面综合。
下面我们介绍几种常见的放大电路。
低频电压放大器低频电压放大器是指工作频率在 20 赫~ 20 千赫之间、输出要求有一定电压值而不要求很强的电流的放大器。
( 1 )共发射极放大电路图 1 ( a )是共发射极放大电路。
C1 是输入电容, C2 是输出电容,三极管VT就是起放大作用的器件, RB 是基极偏置电阻 ,RC 是集电极负载电阻。
1 、 3 端是输入, 2 、 3 端是输出。
3 端是公共点,通常是接地的,也称“地”端。
静态时的直流通路见图 1 ( b ),动态时交流通路见图1( c )。
电路的特点是电压放大倍数从十几到一百多,输出电压的相位和输入电压是相反的,性能不够稳定,可用于一般场合。
( 2 )分压式偏置共发射极放大电路图 2 比图1多用 3 个元件。
基极电压是由RB1和 RB2 分压取得的,所以称为分压偏置。
