直线导轨选型规格表
直线导轨型对照表
序号123公司名称HIWIN THKNSK型号LM-LINEAR MOTION HGH15CA HSR15R,SHS15R LY15AN,LAN15AN HGH20CA HSR20R,SHS20V LH20AN HGH20HA HSR20LR,SHS20LV LH20BN HGH25CA HSR25R,SHS25R LH25AN,LY25AN HGH25HA HSR25LR,SHS25LR LH25BN,LY25BNHGH30CA HSR30R,SHS30R LH30AN,LY30AN,LAN30AN HGH30HAHSR30LR,SHS30LR LH30BN,LY30BNHGH35CA HSR35R,SHS35R LH35AN,LY35AN,LAN35AN HGH35HA HSR35LR,SHS35LR LH35BN,LY35BNHGH45CA HSR45R,SHS45R LH45AN,LY45AN,LAN45AN HGH45HA HSR45LR,SHS45LR LH45BN,LY45BNHGH55CA HSR55R,SHS55R LH55AN,LY55AN,LAN55AN HGH55HA HSR55LR,SHS55LR LH55BN,LY55BNHGH65CA HSR65R LH65AN,LY65AN,LAN65AN HGH65HAHSR65LRLH65BN,LY65BN HGW15CA/B/C HSR15A/B，SHS15C LY15EL/FLHGW20CA/B/C HSR20A/B,SHS20C LH20EL/FL,LY20EL/FL HGW20HA/B/C HSR20LA/LB,SHS20LC LH20GL/HL,LY20GL/HLHGW25CA/B/C HSR25A/B,SHS25C LH25EL/FL,LY25EL/FL,LAN25EL/FL HGW25HA/B/C HSR25LA/LB,SHS25LC LH25GL/HL,LY25GL/HLHGW30CA/B/C HSR30A/B,SHS30C LH30EL/FL,LY30EL/FL,LAN30EL/FL HGW30HA/B/CHSR30LA/LB,SHS30LC LH30GL/HL,LY30GL/HLHGW35CA/B/CHSR35A/B,SHS35C LH35EL/FL,LY35EL/FL,LAN35EL/FL HGW35HA/B/C HSR35LA/LB,SHS35LC LH35GL/HL,LY35GL/HLHGW45CA/B/C HSR45A/B,SHS45C LH45EL/FL,LY45EL/FL,LAN45EL/FL HGW45HA/B/C HSR45LA/LB,SHS45LC LH45GL/HL,LY45GL/HLHGW55CA/B/C HSR55A/B,SHS55C LH55EL/FL,LY55EL/FL,LAN55EL/FL HGW55HA/B/C HSR55LA/LB,SHS55LC LH55GL/HL,LY55GL/HLHGW65CA/B/C HSR65A/B,SHS65C LH65EL/FL,LY65EL/FL,LAN65EL/FL HGW65HA/B/CHSR65LA/LB,SHS65LCLH65GL/HL,LY65GL/HLHGH-CA HGH-HAHGW-CA,CB,CC HGW-HA,HB,HC世界知名品牌直线导轨型号对照表AGH15SA SSR15XVY/XVMY，SR15V LS15CL AGH15CA SSR15XWY/XWMY,SHS15V,SR15W LS15AL AGH20SA SSR20XVY/XVMY,SR20V LS20CL AGH20CASSR20XWY/XWMY,SR20W LS20AL AGH25SA SSR25XVY/XVMY,SR25V LS25CL AGH25CA SSR25XWY/XWMY,SR25W LS25AL AGH30SA SR30VLS30CL AGH30CASSR30XWY/XWMY,SHS30V,SR30WLS30ALAGW15SA/B SR15SBLS15KL AGW15CA/B SSR15XTBY,SR15TB LS15FL AGW20SA/BSR20SBLS20KL AGW20CA/B SSR20XTB,SR20TB LS20FL AGW25SA/BSR25SBLS25KL AGW25CA/B SSR25XTBY,SR25TB LS25FL AGW30SA/B SR30SB LS30KL AGW30CA/BSR30TBLS30FL法兰型加长型法兰型加长型HGW15CC MSA15A HGW20CC HGW20HC MSA20A MSA20LA HGW25CC HGW25HC MSA25A MSA25LA HGW30CC HGW30HC MSA30A MSA30LA HGW35CC HGW35HC MSA35A MSA35LA HGW45CC HGW45HC MSA45A MSA45LA HGW55CC HGW55HC MSA55A MSA55LA HGW65CC HGW65HC MSA65A MSA65LA 标准型加长型标准型加长型HGH15CA MSA15S HGH20CA HGH20HA MSA20S MSA20LS HGH25CA HGH25HA MSA25S MSA25LS HGH30CA HGH30HA MSA30S MSA30LS HGH35CA HGH35HA MSA35S MSA35LS HGH45CAHGH45HA MSA45SMSA45LS AGH-SA,CAAGW-SA,CA AGW-SB,CB各厂家常用直线导轨型号对HIWIN PMIHGH55CA HGH55HA MSA55S MSA55LSHGH65CA HGH65HA MSA65S MSA65LS低组装型号-标准型与短型标准型短型标准型短型EGH15CA EGH15SA MSB15S MSB15TSEGH20CA EGH20SA MSB20S MSB20TSEGH25CA EGH25SA MSB25S MSB25TSEGH30CA EGH30SA MSB30S MSB30TS法兰型法兰短型法兰型法兰短型EGW15CA EGW15SA MSB15E MSB15TEEGW20CA EGW20SA MSB20E MSB20TEEGW25CA EGW25SA MSB25E MSB25TEEGW30CA EGW30SA MSB30E MSB30TE各厂家常用直线导轨型号对THK NSK法兰型加长型法兰型加长型HSR15AHSR20A HSR20LA LH20EL(FL)LH20GL(HL)HSR25A HSR25LA LH25EL(FL)LH25GL(HL)HSR30A HSR30LA LH30EL(FL)LH30GL(HL)HSR35A HSR35LA LH35EL(FL)LH35GL(HL)HSR45A HSR45LA LH45EL(FL)LH45GL(HL)HSR55A HSR55LA LH55EL(FL)LH55GL(HL)HSR65A HSR65LA LH65EL(FL)LH65GL(HL)标准型加长型标准型加长型HSR15RHSR20R HSR20LR LH20AN LH20BNHSR25R HSR25LR LH25AN LH25BNHSR30R HSR30LR LH30AN LH30BNHSR35R HSR35LR LH35AN LH35BNHSR45R HSR45LR LH45AN LH45BNHSR55R HSR55LR LH55AN LH55BNHSR65R HSR65LR LH65AN LH65BN低组装型号-标准型与短型标准型短型标准型短型SR15W SR15V LS15AL LS15CLSR20W SR20V LS20AL LS20CLSR25W SR25V LS25AL LS25CLSR30W SR30V LS30AL LS30CLSR35W SR35V LS35AL LS35CL法兰型法兰短型法兰型法兰短型SR15TB SR15SB LS15EL LS15JLSR20TB SR20SB LS20EL LS20JLSR25TB SR25SB LS25EL LS25JLSR30TB SR30SB LS30EL LS30JL4IKOLW-LINEAR WAY LWHD15BLWHS20B LWHSG20LWHD25B,LWHS25B LWHDG25,LWHSG25 LWHD30B,LWHS30B LWHDG30,LWHSG30 LWHD35B LWHDG35LWHD45B LWHDG45LWHD55B LWHDG55LWHD65B LWHDG65LWHT(LWH)15B LWHT(LWH)20B LWHTG(LWHG)20B LWHT(LWH)25B LWHTG(LWHG)25B LWHT(LWH)30B LWHTG(LWHG)30B LWHT(LWH)35B LWHTG(LWHG)35B LWHT(LWH)45B LWHTG(LWHG)45B LWHT(LWH)55B LWHTG(LWHG)55B LWHT(LWH)65B LWHTG(LWHG)65BLWESC15LWES15LWESC20LWES20LWESC25LWES25LWES30型号对照表ABBA SBC IKO法兰型加长型法兰型加长型法兰型加长型BRH15A SBG15FL LWH15B LWHG15B BRH20A BRH20AL SBG20FL SBG20FLL LWH20B LWHG20B BRH25A BRH25AL SBG25FL SBG25FLL LWH25B LWHG25B BRH30A BRH30AL SBG30FL SBG30FLL LWH30B LWHG30B BRH35A BRH35AL SBG35FL SBG35FLL LWH35B LWHG35B BRH45A BRH45AL SBG45FL SBG45FLL LWH45B LWHG45BSBG55FL SBG55FLL LWH55B LWHG55BSBG65FL SBG65FLL LWH65B LWHG65B 标准型加长型标准型加长型标准型加长型BRH15B SBG15SL LWHD15B LWHDG15 BRH20B BRH20BL SBG20SL SBG20SLL LWHD20B LWHDG20 BRH25B BRH25BL SBG25SL SBG25SLL LWHD25B LWHDG25 BRH30B BRH30BL SBG30SL SBG30SLL LWHD30B LWHDG30 BRH35B BRH35BL SBG35SL SBG35SLL LWHD35B LWHDG35 BRH45B BRH45BL SBG45SL SBG45SLL LWHD45B LWHDG45SBG55SL SBG55SLL LWHD55B LWHDG55SBG65SL SBG65SLL LWHD65B LWHDG65与短型滑块标准型短型标准型短型标准型短型BRS15B BRS15BS SBS15SL SBS15SV LWES15LWESC15 BRS20B BRS20BS SBS20SL SBS20SV LWES20LWESC20 BRS25B BRS25BS SBS25SL SBS25SV LWES25LWESC25 BRS30B BRS30BS SBS30SL LWES30LWESC30 BRS35B BRS35BS SBS35SL LWES35LWESC35 BRS45B BRS45BS法兰型法兰短型法兰型法兰短型SBS15FL SBS15FV LWE15LWEC15SBS20FL SBS20FV LWE20LWEC20SBS25FL SBS25FV LWE25LWEC25SBS30FL LWE30LWEC30型号对照表TSUBAKI NB STAR法兰型加长型法兰型法兰型加长型H15EA(EB)H15LEA SGL15HTE1651-1SGL20HTE1651-81653-8 H25EA(EB)H25LEA SGL25HTE1651-21653-2 H30EA(EB)H30LEA SGL30HTE1651-71653-7 H35EA(EB)H35LEA SGL35HTE1651-31653-3 H45EA(EB)H45LEA1651-41653-4 H55EA(EB)H55LEA1651-51653-5 H65EA(EB)H65LEA1651-61653-6标准型加长型标准型标准型加长型SGL15HTF1621-1SGL20HTF1621-81624-8 H25ER H25LER SGL25HTF1621-21624-2 H30ER H30LER SGL30HTF1621-71624-7 H35ER H35LER SGL35HTF1621-31624-3 H45ER H45LER1621-41624-4 H55ER H55LER1621-51624-5 H65ER H65LER1621-61624-6与短型滑块标准型短型标准型短型标准型短型U15ER U15SER SGL15TH SGL15F1622-11666-1 U20ER U20SER SGL20TH SGL20F1622-81666-8 U25ER U25SER SGL25TH SGL25F1622-21666-2 U30ER U30SER SGL30TH SGL30F1622-71666-7 U35ER U35SER SGL35TH SGL35F1622-31666-31622-41666-4法兰型法兰短型法兰型法兰短型SGL15TE SGL15ESGL20TE SGL20E1693-81663-8SGL25TE SGL25E1693-21663-2 SGL30TE SGL30E。

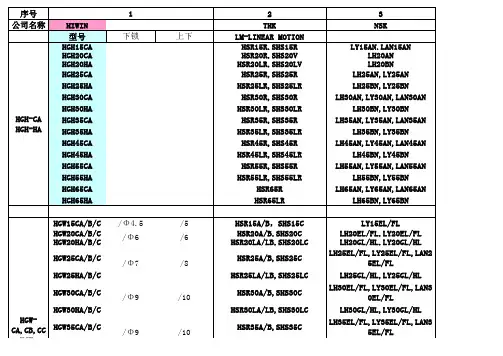

直线导轨型号对照表
GGC15BA /
/ / GGC9BAK / GGC12BAK / GGC15BAK /
N
5级
H
4级
P
3级
SP
2级
UP
/ / SBM(S)9 SBM(S)L9 SBM(S)12 SBM(S)L12 SBM(S)15 SBM(S)L15
F
N
E
H
D
P
C
B
H P
T1 T2,T3
T0 T1 T2 T3
N
5级
F
N
H
3，4级
D,E
H
P
2级
C
P
Z1
P
P0-P1
K1
Z2
P1
P2
K2
Z3
P0
P3
K3
ZF
P3
ZO
Z1
P
Z2
P1
Z3
P0
P0 P1
K1
P2
K2
P3
K3
ZZ-两侧刮板
SBM-不锈钢
Z/ZZ-带刮板 CC-轨安装面倒角
BHR-标准型
GGB-四方向等载 荷
BHS-低组装 型
GGC-微型
EA-法兰螺孔 R-防腐处理 FA-法兰光孔 B-轨道下锁
HSR55LA/LB,SHS55LC
LH55GL/HL,LY55GL/HL
/16
HSR65A/B,SHS65C
LH65EL/FL,LY65EL/FL,LAN6 5EL/FL
HSR65LA/LB,SHS65LC
LH65GL/HL,LY65GL/HL
SSR15XVY/XVMY，SR15V SSR15XWY/XWMY,SHS15V,SR15

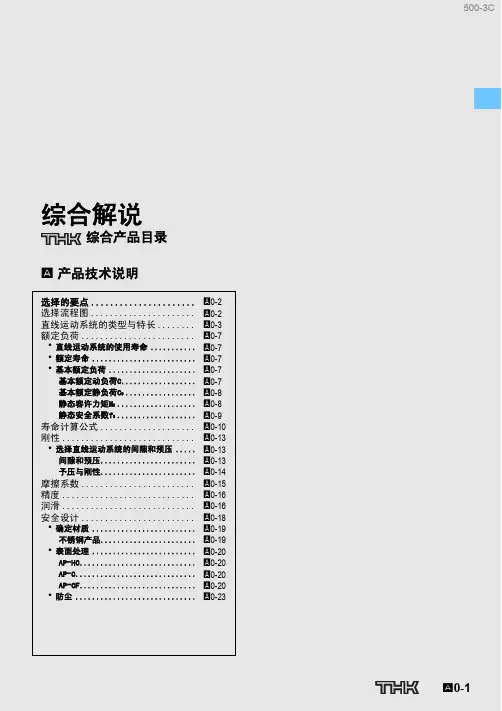

直线导轨的选择
７．计算推力
计算直线运动所必需的推力。
结束选择
A0-2
500-3C
选择的要点
直线运动系统的类型与特长
直线运动系统的类型与特长
类型 LM滚动导轨 滚珠花键 直线滚珠导套
综合解说
外观
特长
• 理想的 4 列圆弧沟槽两点接 触构造 • 采用 DF 结构而具有出色的误 差吸收能力 • 具有吸收安装面误差的精度 平均化效果 • 容许负荷大和高刚性 • 摩擦系数低
静态容许力矩 M0
当直线运动系统受到力矩作用时,由于在直线运动系统内的滚动体上的应力分布不均匀,两端的滚动体 将承受最大的应力。 静态容许力矩(M0)是指在承受最大应力的接触部分上,使滚动体的永久变形量与滚动面的永久变形量之 和达到滚动体直径的0.0001倍的,大小和方向均一定的力矩。 在直线运动系统中， 静态容许力矩用MA、 MB和MC这三个方向来定义。
A0-9
500-3C
寿命计算公式
直线运动系统的额定寿命(L)可根据基本额定动负荷(C)和负荷荷重(P),按下式计算。【使用钢球直线运动系统】L= C P
3
50
【使用滚柱的直线运动系统】
L=
L C P
C P
10 3
100
（km） （N） （N）
： 额定寿命 ： 基本额定动负荷 ： 外加负荷
在多数情况下,计算施加到直线运动系统上的负荷是十分困难的。 在实际使用时 , 直线运动系统在运行中大多伴随振动和冲击 , 因此作用负荷不断变化。 此外， 滚动面的 硬度和直线运动系统部的温度也对使用寿命产生极大影响。 考虑到这些条件,实际使用寿命的计算公式(2)和(3)如下。
有限行程 冲压式冲模 印刷机械油墨滚筒部 光学测量设备 主轴 电磁阀导轨 冲床支柱导轨 测力传感器 各种复印机 各种检查装置 • • • • • • •
直线导轨的规格型号和用途
直线导轨的规格型号和用途直线导轨是机械设备中重要的组成部分，它可以支持和引导传动部件的运动，使得机械设备的运动更为平稳和精准。
本文将介绍直线导轨的规格型号和用途，帮助读者更好地了解和选择直线导轨。
一、直线导轨的规格型号直线导轨的规格型号主要包括以下几个方面：1. 尺寸：直线导轨的尺寸是指它的长度、宽度和高度。
通常情况下，直线导轨的长度是根据机械设备的需要来确定的，而宽度和高度则是根据传动部件的类型和负载来选择的。
一般来说，直线导轨的宽度和高度越大，其承载能力也就越强。
2. 负载：直线导轨的负载是指它所能承受的最大静载荷和动载荷。
静载荷是指机械设备静止时所产生的负载，而动载荷则是指机械设备运动时所产生的负载。
直线导轨的负载与其尺寸和材质有关，一般来说，直线导轨的承载能力越高，其价格也就越高。
3. 精度：直线导轨的精度是指其运动的平稳程度和定位精度。
一般来说，直线导轨的精度越高，其运动越平稳，定位精度也就越高。
直线导轨的精度与其制造工艺和材质有关，一般来说，直线导轨的精度越高，其价格也就越高。
4. 材质：直线导轨的材质是指其制造材料的种类和质量。
直线导轨的材质主要有钢、铝、铜和塑料等。
不同的材质具有不同的特点和适用范围，一般来说，直线导轨的材质越好，其价格也就越高。
二、直线导轨的用途直线导轨广泛应用于各种机械设备中，主要用于支持和引导传动部件的运动。
直线导轨的主要用途包括以下几个方面：1. 机床类设备：直线导轨广泛应用于各种机床类设备中，如铣床、钻床、车床等。
直线导轨的主要作用是支持和引导传动部件的运动，使得机床类设备的运动更为平稳和精准。
2. 自动化设备：直线导轨也广泛应用于各种自动化设备中，如机器人、自动化生产线等。
直线导轨的主要作用是支持和引导传动部件的运动，使得自动化设备的运动更为平稳和精准。
3. 精密仪器：直线导轨也广泛应用于各种精密仪器中，如光学仪器、计量仪器等。
直线导轨的主要作用是支持和引导传动部件的运动，使得精密仪器的运动更为平稳和精准。

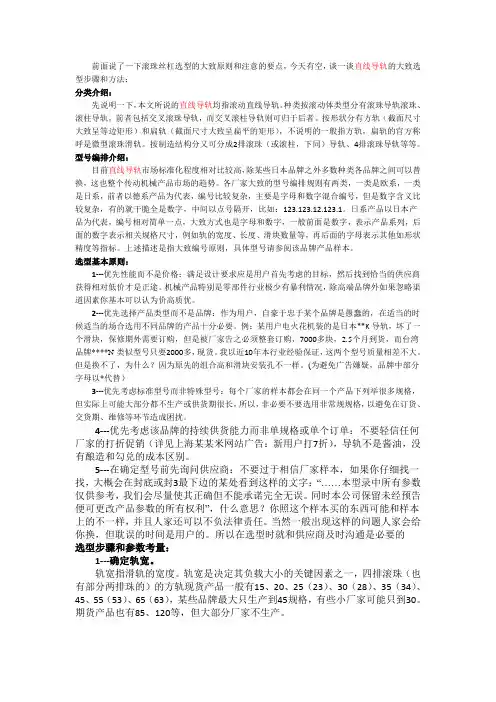

直线导轨选型(转载)
前面说了一下滚珠丝杠选型的大致原则和注意的要点，今天有空，谈一谈直线导轨的大致选型步骤和方法：分类介绍：先说明一下，本文所说的直线导轨均指滚动直线导轨。
种类按滚动体类型分有滚珠导轨滚珠、滚柱导轨，前者包括交叉滚珠导轨，而交叉滚柱导轨则可归于后者。
按形状分有方轨（截面尺寸大致呈等边矩形）和扁轨（截面尺寸大致呈扁平的矩形），不说明的一般指方轨，扁轨的官方称呼是微型滚珠滑轨。
按制造结构分又可分成2排滚珠（或滚柱，下同）导轨、4排滚珠导轨等等。
型号编排介绍：目前直线导轨市场标准化程度相对比较高，除某些日本品牌之外多数种类各品牌之间可以替换，这也整个传动机械产品市场的趋势。
各厂家大致的型号编排规则有两类，一类是欧系，一类是日系，前者以德系产品为代表，编号比较复杂，主要是字母和数字混合编号，但是数字含义比较复杂，有的就干脆全是数字，中间以点号隔开，比如：123.123.12.123.1。
日系产品以日本产品为代表，编号相对简单一点，大致方式也是字母和数字，一般前面是数字，表示产品系列，后面的数字表示相关规格尺寸，例如轨的宽度、长度、滑块数量等，再后面的字母表示其他如形状精度等指标。
上述描述是指大致编号原则，具体型号请参阅该品牌产品样本。
选型基本原则：1---优先性能而不是价格：满足设计要求应是用户首先考虑的目标，然后找到恰当的供应商获得相对低价才是正途。
机械产品特别是零部件行业极少有暴利情况，除高端品牌外如果忽略渠道因素你基本可以认为价高质优。
2---优先选择产品类型而不是品牌：作为用户，自豪于忠于某个品牌是愚蠢的，在适当的时候适当的场合选用不同品牌的产品十分必要。
例：某用户电火花机装的是日本**K导轨，坏了一个滑块，保修期外需要订购，但是被厂家告之必须整套订购，7000多块，2.5个月到货，而台湾品牌****N类似型号只要2000多，现货。
我以近10年本行业经验保证，这两个型号质量相差不大。
但是换不了，为什么？因为原先的组合高和滑块安装孔不一样。

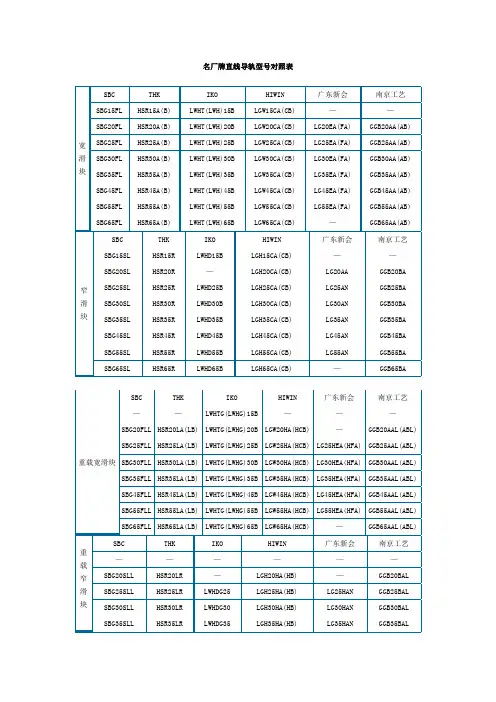

名厂牌直线导轨型号对照表
EK25
EK25
EK25
WBK25-11
BUM25
EF25
EF25
圆型
FK25
FK25
FK25
FF25
FF, 25
FF25
直径
30
方型
BK30
BK30
BK30
BF30
BF30
BF30
圆型
FK30
FK30
FK30
FF30
FF30
FF30
直径
35
方型
BK35
BK35
BK35
BF35
BF35
BF35
—
LG25AA
—
SBS30SL
SR30W
LWES30
AGH30CA
LG30AA
—
SBS35SL
SR35W
LWES35
AGH35CA
LG35AA
—
SBC
THK
IKO
HIWIN
广东新会
南京工艺
SBS25HLL
—
—
—
LG25HAA
—
SBS30SLL
—
—
—
LG30HAA
—
SBS35SLL
—
—
—
LG35HAA
GGB35AA(AB)
SBG45FL
HSR45A(B)
LWHT(LWH)45B
LGW45CA(CB)
LG45EA(FA)
GGB45AA(AB)
SBG55FL
HSR55A(B)
LWHT(LWH)55B
LGW55CA(CB)
LG55EA(FA)
GGB55AA(AB)
标准NSK直线导轨 LH系列_LS系列
滑块
(kg)
0.46 0.69 0.69 1.16 1.2 1.7 3.0 3.9 4.7 6.1
轨道
(kg/m)
3.6 5.2 7.2 12.3 16.9
A178
LH系列
LH-EL（高负载型） LH-GL（超高负载型）
L H 3 5 0 8 4 0 E L C 2 - ＊＊ P N 0
系列
预压符号·0：Z0
4000 31000 （3500） 46000
51500 91500
490 870
34 29 80 9× 14×12 17 4000
47500 80500 61500 117000
950 1380
45 38 105 14× 20×17 22.5 3990
81000 140000 99000 187000
85.6 40 124.6 109 50 143 139 60 171 163 75 201孔 T1 N
35
M6×1×6
6.5 58 11.5 29 12 M6×0.75 6 11
50 86 18
40 M8×1.25×8 10 59 9.5 33 14 M6×0.75 7 11 60 98 19
4 10 32 80 181 155 355 267 610 292 865 630 1280 1460 2520 2510 4350 4150 8450
1.2000 0.013
1.5875 0.026
2.3812 0.082
3.175
0.18 0.26
3.968
0.33 0.48
4.762
0.55 0.69
LH25AL
36
7 12.5 48
直线导轨选型规格表
台湾上银 HIWIN — HGH20HA(HB) HGH25HA(HB) HGH30HA(HB) HGH35HA(HB) HGH45HA(HB) HGH55HA(HB) HGH65HA(HB)
凯特精机 HTPM
南京锐亦兢 GGB
— — LG25HAN LG30HAN LG35HAN LG45HAN LG55HAN —
— GGB20BAL GGB25BAL GGB30BAL GGB35BAL GGB45BAL GGB55BAL GGB65BAL
韩国 SBC
紧 凑 型 滑 块
SBS15SL SBS20SL SBS25SL SBS25HL SBS30SL SBS35SL
韩国 SBC
日本 THK SR15W SR20W SR25W — SR30W SR35W 日本 THK — — — 日本 THK SR15V SR20V SR25V
IKO LWHT(LWH)15B LWHT(LWH)20B LWHT(LWH)25B LWHT(LWH)30B LWHT(LWH)35B LWHT(LWH)45B LWHT(LWH)55B LWHT(LWH)65B
台湾上银 HIWIN HGW15CA(CB) HGW20CA(CB) HGW25CA(CB) HGW30CA(CB) HGW35CA(CB) HGW45CA(CB) HGW55CA(CB) HGW65CA(CB)
LG55AN —
凯特精机 HTPM
GGB55BA GGB65BA
南京锐亦兢 GGB --
重载宽滑块
— SBG20FLL SBG25FLL SBG30FLL SBG35FLL SBG45FLL SBG55FLL SBG65FLL
IKO LWHTG(LWHG)15B LWHTG(LWHG)20B LWHTG(LWHG)25B LWHTG(LWHG)30B LWHTG(LWHG)35B LWHTG(LWHG)45B LWHTG(LWHG)55B LWHTG(LWHG)65B
直线导轨选型THK-球保持器LM导轨世界SHS型号
径向间隙标记 （※2） 普通 （无标记） ／轻预压 （C1） 中预压 （C0）
精度标记 （※3） 普通级 （无标记） ／高级 （H） ／精密级 （P） 超精密级 （SP） ／超超精密级 （UP）
。(※3)参照A 。(※4)参照A 。
(※1)参照A
上的防尘附件。(※2)参照A
注） 此公称型号以1轴单元为1套装置。 （而当2轴平行使用时,至少需要2套装置。 ） 带有QZ自润滑器时不附带油嘴。 若同时需要QZ自润滑器和油嘴， 请向THK咨询。
SHS-V型
为减小了LM滑块的宽度(W)、 实施了螺纹加工的类 型。 可用于工作台宽度空间不足的场所。
尺寸表 A
SHS-R型
减小了LM滑块的宽度(W),安装部实施了螺纹加 工。 为继承了全钢球LM滚动导轨HSR-R型的高度尺寸 的类型。
尺寸表 A
A
508C
SHS-LC型
具有与SHS-C型同一横断面形状、 延长了LM滑块全 长(L)、 增加了额定载荷的类型。
尺寸表
A
LM滚动导轨
SHS-LV型
具有与SHS-V型同一横断面形状、 延长了LM滑块的 全长(L)、 增加了额定载荷的类型。
尺寸表
A
SHS-LR型
具有与SHS-R型同一横断面形状、 延长了LM滑块的 全长(L)、 增加了额定载荷的类型。
尺寸表
A
A
508C
SHS-C、 SHS-LC型
（ φ H 贯通）
各种配件 A
A
508C
SHS-V、 SHS-LV型
ℓ
外形尺寸 高度 公称型号 M SHS SHS SHS SHS SHS SHS SHS SHS SHS SHS SHS SHS SHS SHS SHS SHS 15V 15LV 20V 20LV 25V 25LV 30V 30LV 35V 35LV 45V 45LV 55V 55LV 65V 65LV 24 30 36 42 48 60 70 90 W 34 44 48 60 70 86 100 126 L 64.4 79.4 79 98 92 109 106 131 122 152 140 174 171 213 221 272 B 26 32 35 40 50 60 75 76 C 26 34 36 50 35 50 40 60 50 72 60 80 75 95 70 120 S×ℓ M4×4 M5×5 宽度 长度
直线导轨的选型
直线导轨的选型本文所说的直线导轨均指滚动直线导轨。
种类按滚动体类型分有滚珠导轨、滚柱导轨，前者包括交叉滚珠导轨，而交叉滚柱导轨则可归于后者。
按形状分有方轨（截面尺寸大致呈等边矩形）和扁轨（截面尺寸大致呈扁平的矩形），不说明的一般指方轨，扁轨的官方称呼是微型滚珠滑轨。
按制造结构分又可分成2排滚珠（或滚柱）导轨、4排滚珠导轨等。
型号编排介绍目前直线导轨市场标准化程度相对比较高，除某些日本品牌之外多数种类各品牌之间可以替换，这也是整个传动机械产品市场的趋势。
各厂家大致的型号编排规则有两类，一类是欧系，一类是日系，前者以德系产品为代表，编号比较复杂，主要是字母和数字混合编号，但是数字含义比较复杂，有的就干脆全是数字，中间以点号隔开，比如：123.123.12.123.1。
日系产品编号相对简单一点，大致方式也是字母和数字，一般前面是数字，表示产品系列，后面的数字表示相关规格尺寸，例如轨的宽度、长度、滑块数量等，再后面的字母表示其他如形状精度等指标。
上述描述是指大致编号原则，具体型号请参阅该品牌产品样本。
选型基本原则1．优先性能而不是价格：满足设计要求应是用户首先考虑的目标，然后找到恰当的供应商获得相对低价。
机械产品特别是零部件行业极少有暴利情况，除高端品牌外，如果忽略渠道因素你基本可以认为价高质优。
2．优先选择产品类型而不是品牌：作为用户，自豪于忠于某个品牌是愚蠢的，在适当的时候适当的场合选用不同品牌的产品十分必要。
例：某用户电火花机装的是日本THK导轨，坏了一个滑块，保修期外需要订购，但是被厂家告之必须整套订购，7000多块，2个月货期，而台湾品牌HIWIN类似型号只要2000多，现货。
我以近10年本行业经验保证，这两个型号质量相差不大。
但是换不了，为什么？因为原先的组合高和滑块安装孔不一样。
在这里我首先强调一下，并非我主观刻意排除日系产品，而支持国货。
3．优先考虑标准型号而非特殊型号：每个厂家的样本都会在同一个产品下列举很多规格，但实际上可能大部分都不生产或供货期很长，所以，尽量不要选用非常规规格，以避免在订货、交货期、维修等环节造成困扰。
直线导轨型号选型
这个长度是轨的总长，不是行程。全长=有 效行程+滑块间距（2 个以上滑块）+滑块长度× 滑块数量+两端的安全行程，如果增加了防护罩， 需要加上两端防护罩的压缩长度。需要注意的 是，事先问清楚该品牌该规格导轨整支的最大长 度，超过这个长度是需要对接使用的。多数厂家 整支长度最大是 4000（微轨一般是 1000），有些
1---确定轨宽。
轨宽指滑轨的宽度。轨宽是决定其负载大小 的关键因素之一，四排滚珠（也有部分两排珠的） 的方轨现货产品一般有 15、 20、 25 （23）、 30 （28）、 35（34）、45、55（53）、65（63），某些品牌最
大只生产到 45 规格，有些小厂家可能只到 30。 期货产品也有 85、 120 等，但大部分厂家不生产。
HG 系列直线导轨（精密级现货）
HGR15-R1000-H ， HGR20-R1000-H ， HGR25-R1000-H，HGR30-R1000-HHGR35-R1000-H， HGR45-R1000-H ， HGR55-R1000-H ， HGR65-R1000-HHGH 系列重负荷滑块（精密级现 货）
果用户要求比较精确，最好在订购合同上注明误 差值或提供图纸。这种情况供应商可能会收取附 加加工费。
3---确定滑块类型和数量。
常用的滑块是两种：法兰型，方形。前者高 度低一点，但是宽一点，安装孔是贯穿螺纹孔， 后者高一点，窄一点，安装孔是螺纹盲孔。两者 均有短型、标准型和加长型之分（有的品牌也称 为中负荷、重负荷和超重负荷），主要的区别是 滑块本体（金属部分）长度不同，当然安装孔的
EGW15CAZ1H ， EGW20CAZ1H， EGW25CAZ1H ，
EGW30CAZ1HEGW15CBZ，1H EGW20CBZ1H， EGW25CBZ1H， EGW30CBZ1HEGH 系列中负荷滑块（精 密级现货）
直线导轨步进电机选型计算V5.0教程文件
丝杠水平运动选型计算表格机械结构参数：速度：Vl=10m/min滑动部分质量M=8kg丝杠长度L B=0.6m丝杠直径D B=0.04m丝杠导程P B=0.019m连轴器质量M C2kg连轴器直径D C0.05m摩擦系数μ=0.1移动距离L=0.3m机械效率η=0.9定位时间t=1s加减速时间比A=25%外力F A=0N移动方向与水平轴夹角a =0°1)速度曲线加速时间t0=t*A=0.25s2)电机转速N M =V l/P B=526.3157895rpm 3)负荷转矩计算=7.84N=0.02634185Nm 4)克服惯量的加速转矩计算（也称做：启动转矩）直线运动平台与负载惯量J L=7.31536E-05kgm 2滚珠丝杠惯量J B=0.001191295kgm 2连轴器惯量J C=0.000625kgm 2总负荷惯量J L =J L +J B +J C=0.001889448kgm 2启动转矩T S ==0.659063207Nm 5)必须转矩必须转矩T M =(T L +T S )*S =0.685405056Nm6)电机选择负载转矩T L =根据计算，初步确定电机型号，然后输入转子惯量，确认T M7)负荷与电机惯量比惯量比I1= 1.717680248 8)负荷与减速机惯量比当负荷与电机惯量比>5时，考虑采用减速装置，提高惯量匹配折算后的惯量比I2=0.107355015*其他常数*G=9.8m/s *pi= 3.1416*丝杠密度ρ=7900kg/m3 *******安全系数S=1电机惯量J M=0.0011kgm2减速机减速比i＝4。
SBC导轨规格 型号
韩国SBC直线导轨、导轨系列：SBC FL型、SBC SL型、SBC FLI型、SBC SLI型、SBC 高承载小型导轨、SBC超高承载小型导轨、SBC FV型（超小型）、SBC SV型型号安装尺寸滑块尺寸高度H E W2 宽度W 长度L 安装孔尺寸L1 K T 注油嘴B×J M S 安装孔T1 NSBG 20 FLL 30 3.5 21.5 63 93.2 53×40 M6 M5 66.8 26.5 9 M6×0.75 7 9.8SBG 25 FLL 36 5 23.5 70 106.4 57×45 M8 M6 79 31 10 M6×0.75 6.5 9.8SBG 30 FLL 42 6.5 31 90 120.5 72×52 M10 M8 92.9 35.5 12 M6×0.75 8.5 10.7SBG 35 FLL 48 7.5 33 100 135 82×62 M10 M8 105.9 40.5 13 M6×0.75 9.5 10.7SBG 45 FLL 60 7.3 37.5 120 168 100×80 M12 M10 130 52.7 15 PT 1/8 10.5 11SBG 55 FLL 70 9.8 43.5 140 198 116×95 M14 M12 156 60.2 17 PT 1/8 12 11SBG 65 FLL 90 17.5 53.5 170 249 142×110 M16 M14 207 72.5 23 PT 1/8 15 11FLL型型号安装尺寸滑块尺寸高度H E W2 宽度W 长度L 安装孔尺寸L1 K T 注油嘴B×J M S 安装孔T1 NSBG 20 FLL 30 3.5 21.5 63 93.2 53×40 M6 M5 66.8 26.5 9 M6×0.75 7 9.8SBG 25 FLL 36 5 23.5 70 106.4 57×45 M8 M6 79 31 10 M6×0.75 6.5 9.8SBG 30 FLL 42 6.5 31 90 120.5 72×52 M10 M8 92.9 35.5 12 M6×0.75 8.5 10.7SBG 35 FLL 48 7.5 33 100 135 82×62 M10 M8 105.9 40.5 13 M6×0.75 9.5 10.7SBG 45 FLL 60 7.3 37.5 120 168 100×80 M12 M10 130 52.7 15 PT 1/8 10.5 11SBG 55 FLL 70 9.8 43.5 140 198 116×95 M14 M12 156 60.2 17 PT 1/8 12 11SBG 65 FLL 90 17.5 53.5 170 249 142×110 M16 M14 207 72.5 23 PT 1/8 15 11SLL型型号安装尺寸滑块尺寸高度H E W2 宽度W 长度L 安装孔尺寸L1 K T 注油嘴B×J M×l 安装孔T1 NSBG 20 SLL 30 3.5 12 44 93.2 32×50 M5×8 66.8 26.5 8 M6×0.75 7 9.8SBG 25 SLL 40 5 12.5 48 106.4 35×50 M6×8 79 35 12 M6×0.75 10.5 9.8SBG 30 SLL 45 6.5 16 60 120.5 40×60 M8×10 92.9 38.5 12 M6×0.75 11.5 10.7SBG 35 SLL 55 7.5 18 70 135 50×72 M8×12 105.9 47.5 15 M6×0.75 16.5 10.7韩国SBC直线导轨，导轨系列分为SBI型、SBG型、SPG型、SPS型，SBM 型、SBML型、SBMW型SBI高负载直线导轨系统SBI15 FL SBI15 FLL SBI20 FL SBI20 FLL SBI25 FL SBI25 FLL SBI30 FL SBI30 FLL SBI35 FL SBI35 FLL SBI45 FL SBI45 FLLSBI15 SL SBI15 SLL SBI20 SL SBI20 SLL SBI25 SL SBI25 SLL SBI30 SL SBI30 SLL SBI35 SL SBI35 SLL SBI45 SL SBI45 SLLSBI15 HL SBI15 HLL SBI20 HL SBI20 HLL SBI25 HL SBI25 HLL SBI30 HL SBI30 HLL SBI35 HL SBI35 HLL SBI45 HL SBI45 HLLSBI20 CL SBI20 CLL SBI25 CL SBI25 CLLSBI15 FV SBI20 FV SBI25 FVSBI15 SV SBI20 SV SBI25 SVSBG标准直线导轨系统SBG15 FL SBG20 FL SBG20 FLL SBG25 FL SBG25 FLL SBG30 FL SBG30 FLL SBG35 FL SBG35 FLL SBG45 FL SBG45 FLL SBG55 FL SBG55 FLL SBG65 FL SBG65 FLLSBG15 SL SBG20 SL SBG20 SLL SBG25 SL SBG25 SLL SBG30 SL SBG30 SLL SBG35 SL SBG35 SLL SBG45 SL SBG45 SLL SBG55 SL SBG55 SLL SBG65 SL SBG65 SLLSBS15 HL SBS20 SL SBS20 SLL SBS25 HL SBS25 HLL SBS30 SL SBS30 SLL SBS35 SL SBS35 SLL SBS45 SL SBS45 SLLSBS15 FV SBS20 FV SBS25 FVSBS15 SV SBS20 SV SBS25 SVSPG ,SPS型特征SPG20 FL SPG20 FLL SPG25 FL SPG25 FLL SPG30 FL SPG30 FLL SPG35 FL SPG35 FLLSPG20 SL SPG20 SLL SPG25 SL SPG25 SLL SPG30 SL SPG30 SLL SPG35 SL SPG35 SLLSPS20 SL SPS20 SLL SPS25 SL SPS25 SLL SPS25 HL SPS25 HLL SPS30 SL SPS30 SLL SPS35 SL SBI35 SLLSPS20 FV SPS25 FVSPS20 SV SPS25 SVSBM,SBML,SBMW微型直线导轨系统SBM 09-B SBM 12-B SBM 15-B SBMW 09-B SBMW 12-B SBMW 15-BSBM 09 SBML09 SBM 12 SBML 12 SBM 15 SBML 15SBMW 09 SBMW 12 SBMW15，，，，，安昂传动传动世界。
直线导轨的规格型号和用途
直线导轨的规格型号和用途作为一个机械设备的基本部件之一，直线导轨的规格型号和用途对于机械设备的运行效率和性能至关重要。
在使用过程中，不同的规格和型号的直线导轨有着不同的用途和适用范围，因此选用合适的直线导轨至关重要。
本文将围绕直线导轨的规格型号和用途进行阐述。
一、规格型号直线导轨的规格型号是指其材料、结构、尺寸和精度等方面的标准或系列，主要包括以下几个方面：1. 材质：通常直线导轨所采用的主要材质有合金钢、不锈钢、铝合金等。
2. 结构形式：包括滑动方式（滑动副直线导轨、滚动副直线导轨）、导向方式（单向导向、双向导向）、接触方式（点式接触、面式接触）、载荷方式（重载直线导轨、内置式直线导轨等）等。
3. 动态负载、静态负载和转矩扭矩等性能指标。
4. 精度等级和尺寸公差等技术参数。
在选用直线导轨的规格型号时，需要根据机械设备的具体要求和使用环境进行选择，以满足设备的运行需求。
二、用途直线导轨作为机械设备的基本零部件之一，广泛用于各种机械设备中，如数控机床、激光切割机、纺织机械、包装机械等。
其主要用途包括以下几个方面：1. 实现机械设备的运动控制，精确传递负载。
2. 提高机械设备的稳定性和精度，降低振动噪声。
3. 减小滑动阻力，延长设备的使用寿命。
4. 使机械设备的结构更加紧凑、轻量化。
5. 适用于各种工作环境，如高温、低温、潮湿、阳光直射等。
总的来说，直线导轨在机械设备制造和应用中发挥着重要的作用，其合适的规格型号和用途选择直接关系到机械设备的性能和寿命。
三、小结本文主要围绕直线导轨的规格型号和用途进行了阐述。
在选用直线导轨时，需要根据机械设备的性能要求和使用环境来选择适合的规格型号。
在实际应用中，要注意对直线导轨的维护和保养，以延长其使用寿命。
通过合适的选择和维护，可以让机械设备在运行中更加稳定和高效。
直线导轨型号对照表
直线导轨选型
质量m1 质量m2 加速度a1 重力加速度g
1）负荷计算P
等速时 径向负荷P1 径向负荷P2 径向负荷P3 径向负荷P4
2）等效负荷计算PE
等速时 等效负荷PE1 等效负荷PE2 等效负荷PE3 等效负荷PE4
3）静安全系数fs
200 kg 100 kg
fw 1.0~1.2 1.2~1.5 1.5~2.0 2.0~3.5
多段行程： 额定寿命L1 额定寿命L2 额定寿命L3 额定寿命L4
最终额定寿命
5,323 km 1,547 km 3,237 km 15,968 km 1,547 km
减速时 径向负荷P1 2,219.85 N 径向负荷P2 -113.48 N 径向负荷P3 -749.85 N 径向负荷P4 1,583.48 N 横向负荷Pt 277.78 N
减速时 等效负荷PE12,497.63 N 等效负荷PE2 391.26 N 等效负荷PE31,027.63 N 等效负荷PE41,861.26 N
如行程分多段进行，请分别计算平均负荷后再将值粘贴进此表计算出总行程平均负荷
行程ls
一段 1.5
二段 1.5
三段 0
四段 0
五段
FINISH
0
平均负荷Pm1
2765.637714 2632.641
0
0
0 2,700.78
平均负荷Pm2
4117.138221 4036.482
0
0
0 4,077.21
平均负荷Pm3
10 m/s2 9.8 m/s2
1,053.18 N 1,053.18 N
416.82 N 416.82 N
导轨的选型及计算.doc
导轨的选型及计算.doc导轨的选型及计算按结构特点和摩擦特性划分的导轨类型见表6-1[5],各类导轨的主要特点及应⽤列于表中。
6.1 初选导轨型号及估算导轨长度X ⽅向初选导轨型号为494012GGB 20B AL2P -? [6]具体数据见《机械设计⼿册》9-149 Y ⽅向初选导轨型号为4109022G G B20AAL 1-?P 导轨的运动条件为常温,平稳,⽆冲击和震动为何选⽤滚动直线导轨副：1）滚动直线导轨副动静摩擦⼒之差很⼩,摩擦阻⼒⼩,随动性极好。
有利于提⾼数控系统的响应速度和灵敏度。
驱动功率⼩,只相当普通机械的⼗分之⼀。
2）承载能⼒⼤,刚度⾼。
3）能实现⾼速直线运动,起瞬时速度⽐滑动导轨提⾼10倍。
4）采⽤滚动直线导轨副可简化设计,制造和装配⼯作,保证质量,缩短时间,降低成本。
导轨的长度：由于导轨长度影响⼯作台的⼯作精度和⾼度,⼀般可根据滑块导向部分的长度来确定导轨长度。
其公式为：L=H+S+△l-S1-S2由此公式估算出Lx=940mm,Ly=1090mm 其中L —导轨长度H —滑块的导向⾯长度 S —滑块⾏程△l —封闭⾼度调节量S1—滑块到上死点时,滑块露出导轨部分的长度 S2—滑块到下死点时,滑块露出导轨部分的长度6.2 计算滚动导轨副的距离额定寿命X ⽅向的导轨计算X ⽅向初选导轨型号为494012GGB 20B AL2P -?,查表9.3-73[1]得,这种导轨的额定动,静载荷分别为Ca=13.6kN,Coa=20.3kN 。
4个滑块的载荷按表9.3-48序号1的载荷计算式计算。
其中⼯作台的最⼤重量为:G=100×9.8=980NF1=F2=F3=F4=1/4（G1+F ）=250N1)滚动导轨的额定寿命计算公式[6]为：L=（f h f t fc fa Ca/ fwPc ）εK=27166km式中 L ——额定寿命（km ）； Ca ——额定动载荷（KN ）； P ——当量动载荷（KN ）；Fmax ——受⼒最⼤滑块所受的载荷（KN ）；Z ——导轨上的滑块数；ε——指数,当导轨体为滚珠时,ε=3；当为滚柱时ε=10/3； K ——额定寿命单位（KM ）,滚珠时,K=50KM ；滚柱时,K=100KM ； fh ——硬度系数；fh ――（滚道实际硬度（HRC ））。
直线导轨型号尺寸规格表
直线导轨型号尺寸规格表1. 引言直线导轨是一种用于机械装置中的线性运动系统，它能够在机械装置中实现平稳、精确的直线运动。
直线导轨型号尺寸规格表是用于描述不同型号直线导轨的尺寸和规格的一种表格。
本文将详细介绍直线导轨型号尺寸规格表的内容和编写要求。
2. 直线导轨型号尺寸规格表的结构直线导轨型号尺寸规格表通常包含以下几个方面的信息：型号、尺寸、规格、负载能力、精度等。
下面将对每个方面的内容进行详细介绍。
2.1 型号直线导轨的型号是对其进行唯一标识的一种方式。
不同厂家可能采用不同的命名方式，但通常包含一些共同的信息，如导轨类型、尺寸等。
型号的正确填写是确保直线导轨能够准确识别和使用的关键。
2.2 尺寸直线导轨的尺寸是指其外形尺寸和安装尺寸。
外形尺寸包括导轨的长度、宽度和高度等。
安装尺寸包括导轨的螺孔位置、螺孔尺寸等。
尺寸的准确记录是确保直线导轨能够正确安装和使用的基础。
2.3 规格直线导轨的规格是指其性能指标和技术要求。
常见的规格包括负载能力、运动速度、摩擦系数、刚度等。
规格的详细描述能够帮助用户选择适合自己需求的直线导轨。
2.4 负载能力直线导轨的负载能力是指其能够承受的最大负载。
负载能力是直线导轨的重要性能指标之一，直接影响到其在实际应用中的使用效果和寿命。
负载能力的准确记录是为用户提供准确的选型依据。
2.5 精度直线导轨的精度是指其能够实现的运动精度。
精度是直线导轨的关键性能指标之一，直接影响到其在高精度应用中的使用效果。
精度的准确描述是为用户提供准确的选择依据。
3. 直线导轨型号尺寸规格表的编写要求直线导轨型号尺寸规格表的编写要求如下：3.1 完整性直线导轨型号尺寸规格表应包含所有相关的信息，不应遗漏重要的尺寸和规格。
用户通过阅读该表格应能够全面了解直线导轨的型号、尺寸和规格等信息。
3.2 准确性直线导轨型号尺寸规格表中的信息应准确无误。
尺寸和规格的记录应精确到合适的精度，以确保用户能够准确选择和使用直线导轨。
sbr光轴直线导轨参数
sbr光轴直线导轨参数
SBR直线导轨是一种常用的机械部件，其参数包括导轨长度、宽度、高度、滑块高度、滑块宽度等。
1. 导轨长度：导轨的长度可以根据需要进行定制，但一般来说，标准的导轨长度为2000mm、3000mm、4000mm等。
2. 导轨宽度：导轨的宽度可以根据需要进行定制，但一般来说，标准的导轨宽度为22mm、30mm、40mm等。
3. 导轨高度：导轨的高度一般为15mm、20mm、25mm等。
4. 滑块高度：滑块的高度一般为12mm、16mm、20mm等。
5. 滑块宽度：滑块的宽度一般为12mm、16mm、20mm等。
除了这些参数之外，SBR直线导轨还有其他的一些参数，如导轨的承重能力、运行速度等。
这些参数会根据具体的应用场景和需要进行选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
韩国 SBC
SBG15SL
窄
SBG20SL
滑
BG35SL
SBG45SL
日本 THK HSR15R HSR20R HSR25R HSR30R HSR35R HSR45R
IKO LWHD15B — LWHD25B LWHD30B LWHD35B LWHD45B
台湾上银 HIWIN HGH15CA(CB) HGH20CA(CB) HGH25CA(CB) HGH30CA(CB) HGH35CA(CB) HGH45CA(CB)
凯特精机 HTPM
— — LG25HEA(HFA) LG30HEA(HFA) LG35HEA(HFA) LG45HEA(HFA) LG55HEA(HFA) —
南京锐亦兢 GGB --
GGB20AAL(ABL) GGB25AAL(ABL) GGB30AAL(ABL) GGB35AAL(ABL) GGB45AAL(ABL) GGB55AAL(ABL) GGB65AAL(ABL)
IKO LWHTG(LWHG)15B LWHTG(LWHG)20B LWHTG(LWHG)25B LWHTG(LWHG)30B LWHTG(LWHG)35B LWHTG(LWHG)45B LWHTG(LWHG)55B LWHTG(LWHG)65B
台湾上银 HIWIN — HGW20HA(HCB) HGW25HA(HCB) HGW30HA(HCB) HGW35HA(HCB) HGW45HA(HCB) HGW55HA(HCB) HGW65HA(HCB)
SBG65FL HSR65A(B)
IKO LWHT(LWH)15B LWHT(LWH)20B LWHT(LWH)25B LWHT(LWH)30B LWHT(LWH)35B LWHT(LWH)45B LWHT(LWH)55B LWHT(LWH)65B
台湾上银 HIWIN HGW15CA(CB) HGW20CA(CB) HGW25CA(CB) HGW30CA(CB) HGW35CA(CB) HGW45CA(CB) HGW55CA(CB) HGW65CA(CB)
台湾上银 HIWIN — HGH20HA(HB) HGH25HA(HB) HGH30HA(HB) HGH35HA(HB) HGH45HA(HB) HGH55HA(HB) HGH65HA(HB)
凯特精机 HTPM
— — LG25HAN LG30HAN LG35HAN LG45HAN LG55HAN —
凯特精机 HTPM
— LG20AA LG25AN LG30AN LG35AN LG45AN
南京锐亦兢 GGB GGB16BA
GGB20BA GGB25BA GGB30BA GGB35BA GGB45BA
SBG55SL SBG65SL
HSR55R HSR65R
LWHD55B LWHD65B
HGH55CA(CB) HGH65CA(CB)
韩国 SBC
重
—
载
SBG20SLL
窄
SBG25SLL
滑
SBG30SLL
块
SBG35SLL
SBG45SLL
SBG55SLL
SBG65SLL
日本 THK — HSR20LR HSR25LR HSR30LR HSR35LR HSR45LR HSR55LR HSR65LR
IKO — — LWHDG25 LWHDG30 LWHDG35 LWHDG45 LWHDG55 LWHDG65
— — — — — —
南京锐亦兢 GGB
— — —
南京锐亦兢 GGB
— — —
凯特精机 HTPM
— —
南京锐亦兢 GGB
— GGC128A
SBM(S)15
RSR15VM
LWL15 MGN15C
—
以上为部分国内外直线导轨规格选型表。
GGC158A
滚动直线导轨副，不同厂家型号互换表。
韩国 SBC
日本 THK
SBG15FL HSR15A(B)
SBG20FL HSR20A(B)
宽 SBG25FL HSR25A(B)
滑 SBG30FL HSR30A(B)
块 SBG35FL HSR35A(B)
SBG45FL HSR45A(B)
SBG55FL HSR55A(B)
日本 THK RSR9XM RSR12VM
IKO LWL9 LWL12
台湾上银 HIWIN MGN9C MGN12C
凯特精机 HTPM
LG15NAA — — LG25AA LG30AA LG35AA
凯特精机 HTPM
LG25HAA LG30HAA LG35HAA
凯特精机 HTPM
— — —
南京锐亦兢 GGB
南京锐亦兢 GGB
— GGB20BAL GGB25BAL GGB30BAL GGB35BAL GGB45BAL GGB55BAL GGB65BAL
韩国 SBC
SBS15SL
SBS20SL
SBS25SL
SBS25HL
SBS30SL
紧
SBS35SL
凑
型
韩国 SBC
滑
SBS25HLL
块
SBS30SLL
SBS35SLL
LG55AN —
GGB55BA GGB65BA
重载宽滑块
韩国 SBC
— SBG20FLL SBG25FLL SBG30FLL SBG35FLL SBG45FLL SBG55FLL SBG65FLL
日本 THK — HSR20LA(LB) HSR25LA(LB) HSR30LA(LB) HSR35LA(LB) HSR45LA(LB) HSR55LA(LB) HSR65LA(LB)
凯特精机 HTPM
— LG20EA(FA) LG25EA(FA) LG30EA(FA) LG35EA(FA) LG45EA(FA) LG55EA(FA) —
南京锐亦兢 GGB GGB16AA(AB)
GGB20AA(AB) GGB25AA(AB) GGB30AA(AB) GGB35AA(AB) GGB45AA(AB) GGB55AA(AB) GGB65AA(AB)
IKO LWESC15 LWESC20 LWESC25
台湾上银 HIWIN EGH15CA EGH20CA EGH25CA
EGH30CA EGH35CA
台湾上银 HIWIN — — —
台湾上银 HIWIN EGH15SA EGH20SA EGH25SA
微
韩国 SBC
型
SBM(S)9
块
SBM(S)12
韩国 SBC
SBS15SV SBS20SV SBS25SV
日本 THK SR15W SR20W SR25W — SR30W SR35W
日本 THK — — —
日本 THK SR15V SR20V SR25V
IKO LWES15 LWES20 LWES25 — LWES30 LWES35
IKO — — —
