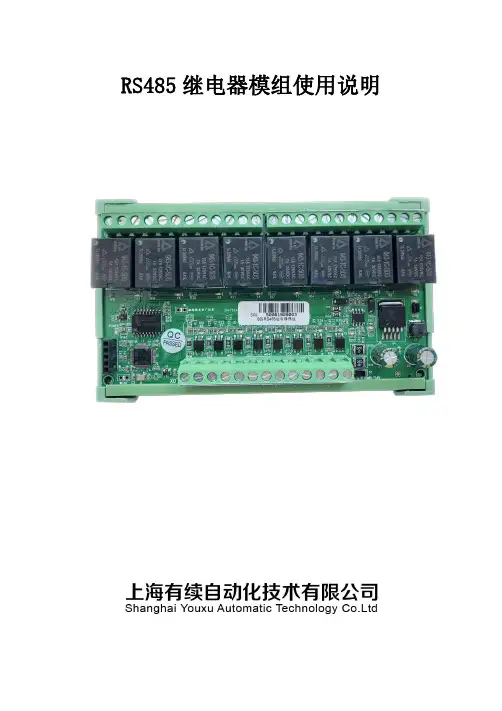

RS485继电器模组使用说明
一、前言
感谢您选购本公司的产品，您的支持数我们最大的动力，本公司专注于工业自动化控制，在工控 领域耕耘十几年，具有丰富的工业设备开发经验，产品包括 PLC、触摸屏、行业专机控制器，配套有 丰富扩展包括模块数字量输入输出模块、模拟量输入模块、模拟量输出模块、温度模块、GSM 模块、 GPRS 模块、以太网模块、CAN 模块、Ethercat 模块等。
RS485 继电器模组使用说明
产品安全使用说明
在开始使用之前请仔细阅读操作指示及注意事项，用以减少意外发生，负责安装和操作的人请严格遵 循安全规范，说明中的安全问题并不代表所有，只代表各安全注意事项的补充。
错误操作可能致人员死亡、严重人身伤害等重大损失
错误操作可能导致人身伤害或者财产损失
错误操作可能导致产品损坏或者财产损失
二、产品介绍
1、产品特点
● 大功率继电器输出，触点容量高
2、通讯简介
Modbus 485 Relay Module 本产品为本公司开发的 RS485 继电器模组，包含 8 路输入和 8 路继电器输出。 出厂时默认通讯参数为:9600bps/停止位 1/偶校验/8 位数据长度，本模块集成 Modbus RTU 协议，作为 从机可连接 PLC，触摸屏（如:MCGS 触摸屏等），组态（如：组态王）软件，工业控制板等进行工作， 功能强大性能稳定，兼容性强，广泛应用于工业自动化
3 / 14
三、产品接线图
4 / 14
型号 电压电源 开关量输入 开关量输出 继电器输出 最大负载 通讯口 规格
一．产品特点..................................................................................................................... 3 二．通讯简介..................................................................................................................... 3 三、产品接线图.........................................................................................................................4 四、产品参数.............................................................................................................................5 一、产品参数表................................................................................................................. 5 二、.继电器输出开关码....................................................................................................5 五、测试软件及通讯参数修改................................................................................................ 6 一、测试软件连接方法.....................................................................................................6 二、修改模块通讯参数说明.............................................................................................9 三、通过上位机或者串口软件发送指令修改通讯参数.............................................. 10 六、模块地址表.......................................................................................................................11 七、指令编写教程.......................................................................................................................12

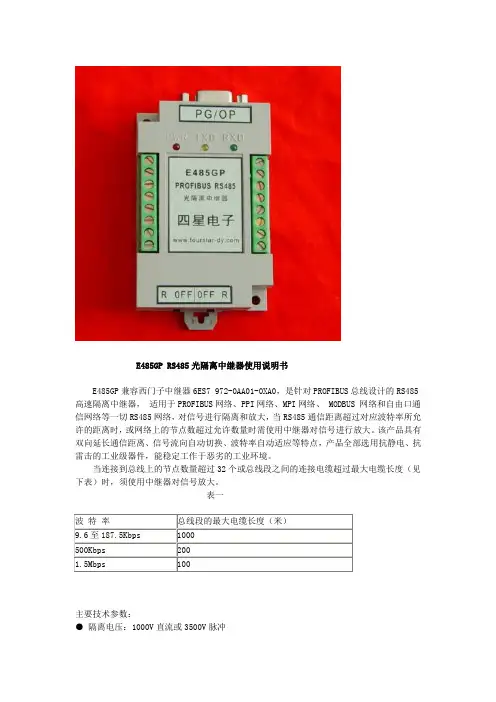

E485GP RS485光隔离中继器使用说明书
E485GP RS485光隔离中继器使用说明书E485GP兼容西门子中继器6ES7 972-0AA01-0XA0，是针对PROFIBUS总线设计的RS485高速隔离中继器，适用于PROFIBUS网络、PPI网络、MPI网络、 MODBUS 网络和自由口通信网络等一切RS485网络，对信号进行隔离和放大，当RS485通信距离超过对应波特率所允许的距离时，或网络上的节点数超过允许数量时需使用中继器对信号进行放大。
该产品具有双向延长通信距离、信号流向自动切换、波特率自动适应等特点，产品全部选用抗静电、抗雷击的工业级器件，能稳定工作于恶劣的工业环境。
当连接到总线上的节点数量超过32个或总线段之间的连接电缆超过最大电缆长度（见下表）时，须使用中继器对信号放大。
表一主要技术参数：● 隔离电压：1000V直流或3500V脉冲● 通信速率：0～1.5Mbps自动适应● 最大通信距离：2000米（9.6Kbps）、1500米（19.2Kbps）、800米（187.5Kbps）、200米（500Kbps）、100米（1.5Mbps）● 电源：24VDC 1W直流电源供电● 具有总线开路、短路及空隙故障保护● 内置600W防雷保护器，±15KV ESD（静电）保护● 集成终端和偏置电阻、数据收发指示灯● 工作温度：-40～+85℃● 外形尺寸：85×55×25（长×宽×高），标准导轨安装● 重量：100克工作原理框图：产品外形和端子信号定义：总线段1和2接线端子信号定义编程器PG/OP插座（DB9F插座）信号定义通信线采用PROFIBUS网络电缆（西门子产品号：6XV1 830-0EH10），波特率为100Kbps 以下时也可使用普通屏蔽双绞线（截面积不小于0.35mm2）。
电缆的屏蔽层须接到中继器的FG端子上。
E485GP用作延长通信距离：下面的用法分别将总线段1和总线段2的通信距离延长到规定的长度，根据波特率的不同延长的距离不同，参见表一。
(完整版)RS485中继器说明书
• 首先介绍的是RS485中继器面板 • 1.电源接线端子（M5.2端子可以用来测量A2，B2电压时的参考接地） • 2.用于网段1 和网段2 通讯电缆的卡紧和接地。 • 3.网段1 通讯电缆接线端子。 • 4.网段1 终端电阻。 • 5.模式开关：当开关位于OFF 时，网段间处于隔离状态（中继器不工作） • 6.网段2 终端电阻。 • 7.网段2 通讯电缆接线端子。 • 8.用于将中继器固定在导轨上的卡具。 • 9.网段1 的PG/OP 接口。 • 10. 明书
RS485中继器说明书
• 由于RS485中继器具有信号放大和再生功能，在一条 PROFIBUS总线上最多可以安装9个RS485中继器。一个PROFIBUS 网段最多可以有32个站点，如果一个PROFIBUS网段上超过了32 个站点，也需要用RS485中继器隔离，例如一条PROFIBUS 总线 上有80 个站点，那么就需要两个RS485 中继器将网络分成3 个 段。RS485 中继器是一个有源的网络元件，本身也要占一个站 点。除了以上两个功能，RS485 中继器还可以起到使网段之间 相互电气隔离的作用。
RS485中继器说明书
• RS485中继器的功能：如果需要扩展总线长度或者
PROFIBUS 从站数量大于32 小时，就要加入RS485中继器。例如： PROFIBUS 的长度为500m，而传输速率要求达到1.5Mbit/s 的情 况下，对照表1 传输速率为1.5Mbit/s 是最大的长度为200m，要 扩展到500m，就需要加两个RS485 中继器，这样就可以同时满 足长度和传输速率的要求，只有分别接上下的接线端子才可以 起到信号放大的作用！拓扑结构如图4 所示：
RS485中继器说明书
按照Profibus的规范，当网络中的硬件 设备超过32个，或者波特率对应的网络通讯 距离已经超出规定范围时，（或者网络信号 比较差）就应该使用Profibus RS485中继器来 拓展网络连接。中继器设备使用起来比较简 单，这里仅就使用过程中容易出现问题的地 方进行介绍。
一分钟学会RS485中继器
⼀分钟学会RS485中继器对于RS485中继器，也许⼯控ers并不陌⽣，它⽤于放⼤总线上的数据信号（振幅、边沿斜率和信号带宽）并连接各个总线段。
但今天⼩编写的这篇关于RS485中继器的⽤法说明，相信是你见过的最短⼩精悍的解说。
看好了，别忘了收藏哦~1. 布局&功能其中①连接RS485中继器的电源（如果要测量端⼦“A2”和“B2”之间的电压差，则将“M5.2”针脚作为接地参考针脚）。
②总线段1或总线段2中总线电缆的张⼒消除和接地的屏蔽夹。
③总线段1的总线电缆端⼦。
④总线段1的终端电阻开关。
⑤总线段1的LED。
⑥OFF开关（使总线段相互隔离，以进⾏诸如调试等）。
⑦总线段2的LED。
⑧总线段2的终端电阻开关。
⑨24V电源电压LED。
⑩总线段2的总线电缆端⼦。
⽤于在标准安装导轨上安装和拆除RS485中继器的卡扣。
总线段1上的PG/OP的接⼝。
2. RS485中继器⽅框图其中①总线段 1②总线段 2③PG/OP 插槽④PG/OP 插槽3. RS485中继器配置选项①RS485中继器作为终端设备（在RS485中继器上将总线段1和总线段2终端电阻设置为ON）。
注：如果485总线段接单路，选择A2 B2，切记不要选择A2' B2'②RS485中继器的⼀个总线段作为中间设备（在RS485中继器上将总线段1终端电阻设置为ON，在RS485中继器上将总线段2终端电阻设置为OFF形成环）。
③RS485中继器在两个总线段中作为中间设备（在RS485中继器上将总线段1和总线段2终端电阻设置为OFF形成环路通过）。
说明断开整个总线段的电源之后，相连节点的终端电阻也因⽆法获得电源⽽丢失。
这将导致在该总线段中的信号状态中断或未定义，从⽽导致RS485中继器⽆法识别，随后还可能引起其它总线段出现问题。
如果可以，建议使⽤下列步骤：☞⽅法 1：在断开电源之前，使⽤中继器上的开关 6（设置为“OFF”）断开这两个总线段的连接。
RS485设置说明
设置说明
首先按M键，一直到出现如下的界面（我们称之为U3），然后按S键让光标移位，再按+1键即可修改数据，最后，当U⑨闪烁时按+1键可保存。
通讯设置界面
输入说明
1.RS485通讯波特率可选择300，600，1200，2400，4800，9600，19200，38400，
57600；
2.奇偶校验方式包括None－不校验，Odd－奇校验，Even－偶校验三种方式；
3.数据位数可以选择7位或者8位（目前通讯都必须使用8位）；
4.停止位可选择1位或者2位；
5.仪表序号（地址）可以设置为1~255，使用老通讯协议（兼容F77）时为1～99；
6.当不使用485通讯时，必须将通讯协议选择⑧设为0将其关闭。
默认设置
1.通讯协议为2（=新485协议）
2.仪表序号设为001
3.波特率为6，奇偶校验为n，数据位数为8，停止位为1（除非用户指明，否则不要
修改）
通讯协议说明
1.老协议：发送序号方式；〔读数发送：B1 B0〕
2.新协议：7E…7E方式；〔读数发送：7E 01 01 01 01 0100 21 00 0000 73E8 7E〕
3.MODBUS：目前支持RTU模式〔读数发送：01 03 07 D6 00 06 25 44〕。
单模RS-485光纤中继器XP433S使用手册
单模RS-485光纤中继器XP433S1概述本中继器用于SBUS基于RS-485传输的电气信号和光纤信号的相互转换，并对信号进行再生和整形。
具有自动探测故障和容错的功能。
本中继器使用插卡方式安装于控制系统的机笼中，波特率设置为625kbps。
2性能指标表 2-1 性能指标参数说明供电与电压工作电压（5.3V±3%）VDC电流最大600mA信号传输传输速率625kbps误码率<10-5信号处理延迟<120μs电气端口输入输出信号 RS-485电平光纤端口接口类型 SC接口传输距离（0～10）km气候环境工作（0～50）℃温度运输和贮存（-40～80）℃工作（10～90）%RH，无凝露湿度运输和贮存（5～95）%RH，无凝露兼容性支持的控制器XP243X光纤扩展节点数量满足系统总节点数即可，无其他限制光纤扩展节点下的本地节点数量满足系统总节点数即可，无其他限制3 使用说明3.1 结构简图XP433S 标配宽面板，可选配窄面板。
宽面板卡件可插入机笼主控制卡槽位，窄面板卡件可插入I/O 槽位。
简图中为宽面板。
图 3-1 XP433S 中继器结构简图3.2 接插件说明表 3-1 接插件说明标号 意义TX 光纤端口1发送 RX F1光纤端口1接收 TX 光纤端口2发送 RX F2 光纤端口2接收 J3 SBUS 接线跳线 J4SBUS 接线跳线3.3 指示灯说明表 3-2 指示灯说明LED指示灯F1（绿）F2（绿）COM（绿）POWER（绿）亮-- -- -- 系统正常上电灭无通信数据收到无通信数据收到无通信数据输入未正常上电或故障3.4安装槽位说明使用XP433S单模RS-485光纤中继器时，建议双卡配置，分别接入冗余的两路SBUS（SBUS0，SBUS1），双卡同时工作。
当单卡配置时，其中一路SBUS将报故障，属于正常现象。
XP433S插在控制系统的机笼内，当一个远程站点有多个机笼时，只需在一个机笼内安装一对或一块XP433S。
rs485级联方法
rs485级联方法
RS485级联的方法主要包括以下步骤：
1. 连接所有485设备：使用1条线或者屏蔽线将所有485设备的GND地连接起来，以避免设备之间存在影响通讯的电势差。
2. 添加终端电阻：在最后一台485设备的485+和485-上并联连接120欧姆的终端电阻，以改善通讯质量。
3. 考虑通讯距离：如果通讯距离过长，超过500米，建议使用中继器或者485HUB来解决问题。
4. 考虑负载数：如果一条总线上超过30台设备，建议使用485HUB来解决问题。
5. 选择合适的接口和线材：RS485接口组成的半双工网络，一般采用屏蔽双绞线传输，多采用DB-9的9芯插头座接口。
6. 转换PC机接口：由于PC机默认的只带有RS232接口，可以通过两种方法得到PC上位机的RS485电路，一是通过RS232/RS485转换电路将PC 机串口RS232信号转换成RS485信号，二是通过PCI多串口卡，直接选用输出信号为RS485类型的扩展卡。
以上就是RS485级联的基本步骤，请注意，实际操作过程中可能会遇到各种不同的情况和问题，因此需要具体问题具体分析，必要时寻求专业人士的帮助。
西门子RS485中继器使用说明
西门子RS485中继器使用说明显示订货号按照Profibus的规范，当网络中的硬件设备超过32个，或者波特率对应的网络通讯距离已经超出规定范围时，就应该使用Profibus RS485中继器来拓展网络连接。
中继器设备使用起来比较简单，这里仅就使用过程中容易出现问题的地方进行介绍。
1 RS485中继器的介绍首先还是介绍一下RS485中继器的面板：图1 RS485中继器其中：1) RS485中继器的电源端子。
其中“M5.2”是信号线“A、B”的“信号地”；2) 网段1和网段2的电缆屏蔽层接地；3) 网段1的信号线端子；4) 网段1的终端电阻设置；5) 网络开关，用于接通和断开网段1、2；6) 网段2的终端电阻设置；7) 网段2的信号线端子；8) 背板安装弹簧片；9) 用于PG/OP连接到网段1的接口；10) LED 24V 电源指示灯；11) 网段1的工作指示LED；12) 网段2的工作指示LED；注意：用于信号电压测量时做为参考地，一般不接线。
2 RS485中继器的功能网段的划分RS485中继器上下分为两个网段，其中A1/B1 和A1’ / B1 ‘ 是网段1的一个Profibus接口，A2/B2 和A2’ / B2 ‘ 是网段2的一个Profibus接口，PG/OP 接口属于网段1；信号再生是在网段1和网段2之间实现的，同一网段内信号不能再生；两个网段之间是物理隔离的，因而RS485中继器除了扩展网段外，还有一个作用就是可以进行网络隔离。
网络拓扑A1/B1 和A1’ / B1 ‘其实是一个Profibus接口的进口/出口的接线端子，就像Profibus接头的进口/出口一样，因而也涉及到终端电阻的设置问题，这也往往是在使用过程中容易出现错误的地方，这里做个详细的说明：1）中继器做为终端设备的网络拓展图2 中继器的网络扩展连接在这个网络拓扑中，中继器连接了网段1和网段2，由于中继器内部是隔离的，因而做为网段1来讲，中继器就是该网段的一个终端设备，因而在网段1中，应该将Profibus网线接在A1/B1上，同时网段1的终端电阻设置为“On”；而网段2与网段1类似，也需要将电缆连接在A2/B2上，同时终端电阻设置为“On”。
协议型RS485总线光纤中继器用户手册
Ø 支持 RS485 总线速率（9.6K-19.2K），拨码开关设置速率，协议型传输，低信号延时； Ø 多模光纤/单模光纤可选，多模可传输 2KM，单模可传输 20KM，ST/SC/FC 接口可选； Ø 支持多种光纤网络结构：点对点、星型、链型、环网冗余，并可组合为更复杂的网络拓扑结构； Ø 具有独创的总线故障智能切断功能，光纤链路状态智能监测，电源监测，继电器自动报警功能； Ø 丰富的 LED 状态指示灯，全方位显示总线和光纤运行状态； Ø 电接口采用独立电源模块供电，完全隔离了总线与设备间的地线回路；同时采用光电隔离技术，
点对点（Point to Point）
应用场合：某些单独分散的总线节点间需要远距离通讯，或者受干扰严重需要电气隔离
YFR1B1
YFR1B1
#1
#5
51
41
RS485 BUS OPTICAL FIBER Terminal resistance Distributed I/O Unit
YFR1B1 #2 1
YFR1B1-M-SC 工业级 RS485 总线光纤中继器，（支持点对点结构），一路电接口，一路光模块接口， 多模光纤（0—2KM），SC 接头
YFR1B1-M-FC 工业级 RS485 总线光纤中继器，（支持点对点结构），一路电接口，一路光模块接口， 多模光纤（0—2KM），FC 接头
工业级 RS485 总线光纤中继器，（支持点对点、链型、星型、环形拓扑），一路电接 YFR1B2-S-ST
该系列产品采用易控达独创的专有技术，解析总线协议，并再生数据通过光纤转发，大大提高了总线 的抗干扰性能，完全解决了远距离传输问题，多模光纤可传输 2KM，单模光纤可传输 20KM。该产品可靠的完 成了通过光纤传输总线数据，继承并保留了 RS485 总线的全部优点,实现了高速率远距离传输、电气及地线 隔离、降低干扰等性能，该设备解决了电磁干扰、地环干扰和雷电破坏的难题，同时还具有如下优点：工业 设计、低功耗、隔离保护、总线故障智能切断、继电器告警输出、IP30 防护等级、波浪纹铝制加强机壳、35mmDIN 导轨安装、宽电源（DC10-36V）输入、双电源冗余等优点。
rs485中继器要硬件组态么？
rs485中继器要硬件组态么？
组建dp网络，因为有吊具，所以加了485中继器。
说明：1中继器放在cpu旁边，网段一和网段二中，中继器都处于中间位置，所以中继器的终端电阻都是off。
2网段一包括有cpu和触摸屏及若干从站，网段二分两个头，一边一个吊具。
问题是，485中继器需要在硬件组态中组态么？还有如何组态？还有网段一，如果一终端从站没终端电阻会有影响么？
最佳答案
485中继不用组态，但是485网络的终端是必须要加终端电阻的，如果最边上的站不是那种可以压dp头而是接线的话，首先要看看该接线方式的子站有没有内置的终端电阻，一般的话是有的，如果没有买个330欧姆的电阻焊上去就可以了。
或者，把这种子站放在中间，不要放在终端，无非就是防dp线的时候多用点线而已。
RS485rep-2 DataSheet 两通道 RS485 隔离中继器 转换器 说明书
RS485rep-2
两通道 RS485 隔离中继器/转换器
DS04301112
V1.00 Date: 2008/03/15
产品数据手册
—————————————————概述
———————————产品特性
RS485rep-2 两通道 RS485 隔离中继转换器具 2 通道隔离 RS485 接口；
5.1 安装..................................................................................................................................9 5.1.1 注意事项 ...............................................................................................................9 5.1.2 外观和尺寸 .........................................................................................................10
RS485rep-2 拥有两路完全电气隔离 RS485 通道，每个通道都有独立的驱动增强型 RS485 收发器，能实现两个 RS485 网络的透明传输，延长通讯距离，倍增节点数目，解除 了系统总线上 RS485 收发器最大节点数驱动限制。在总线级别实现复杂结构的多点连接， 使得主干网络没有支线长度限制，用户可以使用灵活的布线方式。
准节点或 128 个增强型节点；
电气隔离和 ESD 保护防止静电和浪涌冲击。且具 隔离电压 2500V DC；
RS 485 中继器
中继器定义及使用规则一、中继器定义：RS 485 中继器可以放大总线上的数据信号，互连总线段。
二、中继器使用规则：RS 485 中继器可以应用以下场合：1 连接到总线上的节点数超过32 个2 总线段非接地运行在总线上3 总线段之间的连接电缆超过最大电缆长度如下波特率9.6至187.5kps时，总线段的最大电缆长度1000米。
波特率500kps时，总线段的最大电缆长度400米。
波特率1.5Mkps时，总线段的最大电缆长度200米。
波特率3至12Mps时，总线段的最大电缆长度100米。
4 如果用RS 485 中继器配置总线：最多可串联9个RS485中继器波特率9.6至187.5kps时，两个RS485中继器间的最大电缆长度10000米。
波特率500kps时，两个RS485中继器间的最大电缆长度4000米。
波特率1.5Mps时，两个RS485中继器间的最大电缆长度2000米。
波特率3至12Mps时，两个RS485中继器间的最大电缆长度1000米。
三、中继器结构1 用于连接RS485 中继器的电源(如果要测量端子A2和B2的电位差，则M5.2 是地参考电位)。
2 总线段1和2的总线电缆接地的屏蔽夹3 总线段1的总线电缆端子4 总线段1的端接电阻5 OFF 运行模式开关(=彼此隔离总线段，例如用于启动)6 总线段2的端接电阻7 总线段2的总线电缆端子8 在标准导轨上安装和拆卸RS 485 中继器的滑块9 总线段1上的编程器/OP 接口10 24 V 电源指示灯11 总线段1的指示灯12 总线段2的指示灯注意：总线段1 和2 之间彼此光电隔离总线段2 和PG/OP 插座之间彼此隔离总线段1 和2 之间的信号被放大，PG/OP 插座和总线段2 之间的信号被放大四、中继器的接地1 如果总线段上的所有其他节点也工作在接地方式下，则RS 485 中继器接地。
如果总线段上的所有其他节点也工作在不接地方式下，则RS 485 中继器不接地。
分步骤详解！PLC与西门子触摸屏的RS485通信
分步骤详解！PLC与西门子触摸屏的RS485通信大家好，今天为大家带来的是PLC与西门子触摸屏的RS485通信，RS-485又名TIA-485-A, ANSI/TIA/EIA-485或TIA/EIA-485。
RS485是一个定义平衡数字多点系统中的驱动器和接收器的电气特性的标准，该标准由电信行业协会和电子工业联盟定义。
使用该标准的数字通信网络能在远距离条件下以及电子噪声大的环境下有效传输信号。
那么接下来我们一起来看吧！连接数目S7-200 SMART CPU既可以通过本体集成的RS485端口或信号板连接支持PPI协议的西门子HMI设备，还可以通过本体集成的以太网口来连接支持S7协议的西门子HMI设备。
当CPU的三个物理接口同时连接西门子HMI设备时（包含信号板），最多的连接资源数是16个。
表1. CPU的连接能力Smart Panels 支持的 PLC：第一代产品SmartLine（无以太网接口）:S7-200、OMRON CP1系列、三菱 FX 系列、Modbus RTU注意：只能建一个通讯连接，否则Smart Panels 无法启动项目（白屏）。
第二代产品SmartLine-IE:串口：S7-200、OMRON CP1系列、三菱FX 系列、Modbus RTU、台达（DVP-SV/ES2 系列）以太网：S7-200（CP243-1）、Smart200、LOGO!Smart Panels 通过串口只能连接一个设备，通过以太网可以连接三个设备，但是串口和以太网不能同时使用（编译通不过）。
注意：串口和以太网口只能使用一个，否则编译通不过。
创建项目用户需要使用WinCC Flexible 2008 SP2 China或以上版本来组态第一代产品SmartLine，如果是第二代产品SmartLine IE的话，只能使用WinCC Flexible 2008 SP4 China进行组态。
用户既可以在WinCC Flexible中直接创建项目，也可以使用向导创建。
RS485总线电缆冗余中继器用户手册
#1
RS485 BUS Terminal resistance Distributed I/O Unit
YER1
YER1 #2
YER1 #4
YER1 #3
易易控控达达 让让连连接接更更简简单单
技术参数
电接口 接口类型：5PIN 的连接端子 通信速率：0~1Mbit/秒，速率自适应 信号延时（电口）：100ns 电接口提供每线 1500W 的防雷浪涌保护、15KV 静电保护及防止共地干扰、自恢复过流保护功能 终端电阻：本机不带终端电阻，请按需要外接 电源及保护： 工作电压：双电源冗余输入，DC10V-36V 值，典型值 DC24V 工作电流：典型值 100mA@24V 电压保护：提供 L1+/M/L2+ 反接保护 电流保护：1 A (信号短接保护) 继电器告警输出：电口故障告警输出，触点容量：DC30V/1A、AC120V@1A 工作环境： 操作温度：
特点：
支持 0~1Mbit/秒速率，速率自适应，无须拨码开关设置速率 透明传输，极低的纳秒级信号延时 独创的总线端口状态适时监测、继电器自动报警功能 8 个 LED 状态指示灯，全方位显示总线和光纤运行状态 电接口提供每线 1500W 的防雷浪涌保护、15KV 静电保护及防止共地干扰、自恢复过流保护功能 独立双电源冗余，DC10-36V 宽电源供电，DC1500V 电源隔离,具有 1A 反接保护功能 超强防磁场、防辐射及抗干扰功能 铝制加强机壳,IP30 防护等级, 35mm 工业卡轨安装方式
标准类型：0 ~ 70 °C (32 ~ 158 °F) 宽温类型：-40 ~ 85 °C (-40 ~ 185 °F) 操作湿度：5 ~ 95% RH 存放温度： -40 ~ 85 °C (-40 ~ 185 °F) 机械特性： 外形尺寸：132mm×105mm×52mm 外壳：IP30 防护等级,铝制加强机壳 安装方式： 35mmDIN 导轨安装 净重：800g 安规测试： EMI：EN55022 1998, Class A EMS： EN61000-4-2 (ESD), Criteria B, Level 4 EN61000-4-3 (RS), Criteria B, Level 4 EN61000-4-5 (Surge), Criteria B, Level 2 EN61000-4-6 (CS), Criteria B, Level 2 En61000-4-8 (PFMF), Criteria A, Level 3 Freefall：IEC 60068-2-32
西门子中继器的使用
西门子中继器的使用
西门子中继器6ES7 972-0AA00-0XA0(或6ES7 972-0AA01-0XA0)基于RS485物理层，用于Profibus/MPI总线系统，每个中继器最多可连接31个节点，通讯波特率由 9.6Kbps～12Mbps，其防护等级为IP20，可采用35mm宽Ω型导轨，安装在控制柜、操作台、操作箱内单独使用。
西门子中继器的外形和接线端子如图所示：
1．接线端子(L+、M、GND)外接24VDC电源，供中继器上电工作。
2．一次侧接线端子(A1、B1、A1’、B1’)外接总线，A1、B1为总线输入端；A1’、B1’为总线输出端，如果总线输出端无需接线，则应将一次侧终端电阻置于ON。
注意：A1、B1与A1’、B1’之间内部电路是直通的，没有中继作用。
3．二次侧接线端子(A2、B2、A2’、B2’)外接总线，A2、B2为总线输入端；A2’、B2’为总线输出端，如果总线输出端无需接线，则应将二次侧终端电阻置于ON。
注意：A2、B2与A2’、B2’之间内部电路是直通的，也没有中继作用。
4．只有一次侧接线端子(A1、B1、A1’、B1’)相对二次侧接线端子(A2、B2、A2’、B2’)之间才有中继作用。
二次侧总线网络应理解为是一次侧总线网络的扩展，并不是一次侧总线网络的分支。
Profibus-DP网络只要采用双绞屏蔽线连接，就始终遵循线性连接的方式。
图尔克（天津）传感器有限公司
总线系统部王浩
2003-05-20
1。
西门子cancom-100ie+智能转换器rs232 485 422转can-bus用户手册说明书
CANCOM-100IE+智能转换器RS232/485/422转CAN-bus修订历史目录1. 功能简介 (1)1.1概述 (1)1.2产品特性 (1)1.3典型应用 (1)2. 硬件描述 (2)2.1产品外观 (2)2.2接口描述 (2)2.2.1RS-232接口引脚定义 (2)2.2.2接口定义 (3)2.3指示灯说明 (3)2.4CAN总线连接 (4)3. 配置说明 (5)3.1配置方式进入 (5)3.2软件说明 (5)3.2.1转换参数 (6)3.2.2串口参数 (7)3.2.3CAN参数 (7)3.2.4举例介绍验收滤波的设置 (8)3.2.5按键说明 (9)4. 转换示例 (10)4.1透明转换 (10)4.1.1帧格式 (11)4.1.2转换方式 (11)4.1.3转换示例 (12)4.2透明带标识转换 (13)4.2.1帧格式 (13)4.2.2转换方式 (14)4.2.3转换示例 (15)4.3格式转换 (16)4.4Modbus转换 (18)4.4.1帧格式 (18)4.4.2转换方式 (19)4.4.3转换示例 (20)5. 设备固件升级 (22)6. 设备测试 (24)6.1设备准备 (24)6.2通讯测试 (24)7. 安装尺寸 (25)8. 免责声明 (26)1. 功能简介1.1 概述CANCOM-100IE+ 智能协议转换器可以快速将RS-232/485/422通讯设备连接CAN-bus 现场总线。
转换器支持600~230400bps速率，5Kbps~1Mbps的CAN-bus通讯速率。
转换器提供四种数据转换模式：透明转换、透明带标识转换，格式转换，Modbus转换（Modbus转换功能仅在CAN总线设备报文可编辑的情况下可以使用）。
CANCOM-100IE+转换器提供配置软件，可以灵活设置CANCOM-100IE+的运行参数。
1.2 产品特性●实现CAN-bus与RS-232/485/422的双向数据通讯；●支持CAN2.0A 和CAN2.0B 协议，符合ISO/DIS 11898规范；●集成1路CAN-bus通讯接口，支持用户自定义的通讯波特率；●CANCOM-100IE+集成1路3线式RS-232通讯接口，集成1路2线式RS-485通讯接口，集成1路4线式RS-422通讯接口，通讯速率在600~230400bps之间可设定；●提供四种数据转换模式：透明转换、透明带标识转换，格式转换，Modbus转换；●支持CAN-bus虚拟PC串口应用；●CAN-bus电路采用DC 2500V电气隔离；●可以用在有安全防爆需求的环境中(*)；●工作温度：-40℃～+85℃，工作功率：低于2W。
RS485温度变送器使用说明书全解
RS485温度变送器使用说明书全解485型温度变送器使用说明书1. 介绍1.1 概述该变送器广泛适用于通讯机房、仓库楼宇以及自控等需要温度监测的场所，传感器内输入电源，测温单元，信号输出三部分完全隔离。
安全可靠，外观美观，安装方便。
1.2 功能特点采用美国进口的测温单元，测量精准。
采用专用的485电路，通信稳定。
可选择一路继电器输出或者蜂鸣器报警。
10~30V 宽电压范围供电，规格齐全，安装方便。
1.3 主要技术指标供电电源：10~30V DC普通测温范围：-40℃~80℃（默认）默认精度：±0.5℃超宽温：-100℃~300℃ （需定制）宽量程精度：±1℃ 通信协议：Modbus-RTU(详见第5部分)存储环境：-40℃~80℃输出信号：485信号、继电器（选配）、内置蜂鸣器（选配）参数设置：通过上位机软件配置1.4 系统框架图485总线USB 转485或232转48510~30V DCUPS 电源（选配） AC220V 市电监控电脑1号设备2号设备3号设备n号设备系统方案框图2. 产品选型RS- 仁硕公代号WD- 单温度变送、传感器N01- RS485通讯（Modbus协议）1- 86液晶壳2- 壁挂王字壳1 外置圆形不锈钢探头2 外置磁吸式探头3 外置扁形不锈钢探头4 外置4分管螺纹探头4L 外置4分管螺纹长探头3. 设备安装说明3.1 设备安装前检查设备清单：■变送器设备1台■产品合格证、保修卡、售后服务卡等■12V/2A防水电源1台（选配）■USB转485（选配）■485终端电阻（多台设备赠送）3.2 接口说明3.2.1 电源及485信号宽电压电源输入10~30V均可。
485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能重复。
3.2.2继电器接口设备可选配一路开关量常开触点输出或内置蜂鸣器报警。
3.3 具体型号接线3.3.1：壁挂王字壳接线线色说明电源棕色电源正（10~30V DC）黑色电源负通信黄色485-A 蓝色485-B3.3.2：86液晶壳接线序号说明序号说明 1 电源正（10~30V DC ）5 485-A 2 电源负 6485-B 3 传感器黄色线 7空闲4传感器棕色线8传感器黑色线注：内置传感器时，3、4、7、8空闲。
RS485中继器功能详解
RS485中继器功能详解1、开关位置2、单进单出3、一进二出4、二进二出5、尺寸：45×128×67，电压：24VDC6、1个RS485最多带32台设备7、最多有9个RS4858、内部图第2种未接地和接地运行的 RS 485 中继器接地或未接地RS 485 中继器为...接地，如果总线段上所有其它节点也以接地电位运行未接地，如果总线段上所有其它节点以未接地电位运行注意如果将PG 连接到RS 485 中继器的PG/OP 插座，总线段1 需接地。
该总线段也已接地，因为PG 中的MPI 已接地，而且RS 485 中继器的PG/OP 插座从内部与总线段1 连接。
RS 485 中继器的接地操作对于RS 485 中继器的接地操作，必须桥接RS 485 中继器顶部的“M”和“PE”端子。
RS 485 中继器的未接地操作对于RS 485 中继器的未接地操作，不要互连RS 485 中继器顶部的“M”和“PE”端子。
另外，RS 485 中继器的电源电压必须未接地① PG/OP 接口②总线段1 的端子③总线段2 的端子④电气隔离总线信号的放大在总线段1 的端口或PG/OP 接口与总线段2 的端口之间产生总线信号放大RS 485 中继器的方框图总线段1 和2 彼此电气隔离。
总线段2 与PG/OP 插座彼此电气隔离。
信号放大–在总线段1 和2 之间–在PG/OP 插座与总线段2 之间打到ON时，A1，B1 进，A1’,b1’出；打到ON时A2，B2 进，A2’,b2’出打到OFF时，A1，B1 和A1’,b1’为常通，A2，B2 和A2’,b2’为常通，可以看成A1，B1，A1’,b1’进，A2，B2，A2’,b2’出，或者A1，B1，A1’,b1’出，A2，B2，A2’,b2’进。
袁工：西门子技术支持：A1、B1进，A2，B2出，具有放大作用。
开关拨到上ON 下ON，中OFF；A1、B1进，A1‘、B1’出，A2、B2出，上OFF，下ON，中OFF；A1、B1进A1‘、B1’出，下面不接，开关上OFF，中ON，下面ON；A1、B1进，A1‘、B1’出，A2、B2出，A2‘、B2’出，开关上OFF，中OFF，下OFF；A1、B1进，A2、B2出，A2‘、B2’出，开关上ON，中ON，下OFF描述:如下表所示为不同接口选择设置。
西门子Pofibus现场总线中继器的使用！
西门子Pofibus现场总线中继器的使用！
PROFIBUS是工业现场应用非常广泛的一种工业现场总线，可以连接远程IO站、仪表、主站等设备，通信服务分为DP、FDL、S7、FMS、PA（将服务类型进行转换），通信方式分主—主、主—从通信。
如果需要扩展总线的长度或者PROFIBUS从站个数超过32个时，就要加入RS485中继器，例如扩展PROFIBUS长度的应用，实际PROFIBUS的长度为500米，而波特率要求达到1.5Mbps，对照上表波特率1.5Mbps最大的长度为200米，要扩展到500米，就需要增加两个RS485中继器，拓扑图如下图所示：
西门子RS485中继器具有信号放大和再生功能，在一条PROFIBUS总线上最多可以安装9个RS485中继器，其它厂商的产品要查看其产品规范以确定安装个数。
一个PROFIBUS网段最多可有32个站点，如果一条PROFIBUS 网上超过32个站点，也需要用RS485中继器隔开，例如一条PROFIBUS总线上有80个站点，那么就需要两个RS485中继器分成3个网段。
RS485中继器是一个有源的网络元件，本身也要算一个站点。
除了以上两个功能，RS485中继器还可以式网段之间相互电气隔离。
工程师简介：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西门子RS485中继器使用说明Siemens RS485 repeater User Guide
摘要 针对RS485中继器的拓扑功能进行说明
关键词 Profibus，RS485，中继器，隔离
Key Words Profibus，RS485，Repeater，isolation
IA&DT Service & Support Page 2-9
目录
1 RS485中继器的介绍 (4)
2 RS485中继器的功能 (5)
2.1 网段的划分 (5)
2.2 网络拓扑 (5)
3 中继器的隔离接地 (7)
IA&DT Service & Support Page 3-9
按照Profibus的规范，当网络中的硬件设备超过32个，或者波特率对应的网络通讯距离已经超出规定范围时，就应该使用Profibus RS485中继器来拓展网络连接。
中继器设备使用起来比较简单，这里仅就使用过程中容易出现问题的地方进行介绍。
1 RS485中继器的介绍
首先还是介绍一下RS485中继器的面板：
图1 RS485中继器
其中：
1) RS485中继器的电源端子。
其中“M5.2”是信号线“A、B”的“信号地”；
2) 网段1和网段2的电缆屏蔽层接地；
3) 网段1的信号线端子；
4) 网段1的终端电阻设置；
5) 网络开关，用于接通和断开网段1、2；
6) 网段2的终端电阻设置；
7) 网段2的信号线端子；
8) 背板安装弹簧片；
9) 用于PG/OP连接到网段1的接口；
10) LED 24V 电源指示灯；
IA&DT Service & Support Page 4-9
11) 网段1的工作指示LED；
12) 网段2的工作指示LED；
注意：M5.2用于信号电压测量时做为参考地，一般不接线。
2 RS485中继器的功能
2.1 网段的划分
RS485中继器上下分为两个网段，其中A1/B1 和 A1’ / B1 ‘ 是网段1的一个Profibus 接口，A2/B2 和 A2’ / B2 ‘ 是网段2的一个Profibus接口，PG/OP 接口属于网段1；信号再生是在网段1和网段2之间实现的，同一网段内信号不能再生；两个网段之间是物理隔离的，因而RS485中继器除了扩展网段外，还有一个作用就是可以进行网络隔离。
2.2 网络拓扑
A1/B1 和 A1’ / B1 ‘其实是一个Profibus接口的进口/出口的接线端子，就像Profibus接头的进口/出口一样，因而也涉及到终端电阻的设置问题，这也往往是在使用过程中容易出现错误的地方，这里做个详细的说明：
1）中继器做为终端设备的网络拓展
图2 中继器的网络扩展连接
IA&DT Service & Support Page 5-9
在这个网络拓扑中，中继器连接了网段1和网段2，由于中继器内部是隔离的，因而做为网段1来讲，中继器就是该网段的一个终端设备，因而在网段1中，应该将Profibus网线接在A1/B1上，同时网段1的终端电阻设置为“On”；而网段2与网段1类似，也需要将电缆连接在A2/B2上，同时终端电阻设置为“On”。
由于在一个RS485物理网段中，只能够连接32个物理设备，但RS485 中继器本身也是一个特殊的DP从站设备，在网段1和网段2中，都分别占用一个物理位置（但不用分配站号），因而实际在这两个网段中都只能再连接31个DP主站/从站设备。
这些都是物理连接上的限制，在STEP7组态中，网段1和网段2都属于同一个逻辑网络。
整个网络上从站的连接个数取决于DP主站的连接个数（包括RS485中继器、OLM等设备）。
中继器扩展的距离，假设1.5M bps的波特率时，通讯距离为200米，则网段1从最远站到中继器网段1之间的距离为200米，而从中继器的网段2到最远站还可以再扩展200米，这样整个网络的距离为400米。
2）中继器的一个网段做为中间设备的网络拓展
图3 中继器的一个网段做为中间设备的网络拓展
该网络拓扑中，网段1仍然时正常的连接，但网段2不是网络终端设备了，而是网络中间的一个设备，此时终端电阻应当设置在“Off”，而网段2上的两个终端设备应分别设置终端电阻。
IA&DT Service & Support Page 6-9
在这种网络拓扑中，网段1的连接方式和距离和上一种方式相同，但网段2的扩展距离是从网段2的左、右两个终端站点之间的距离（1.5M bps时200米）。
3）中继器在的两个网段内都做为中间设备的网络拓展
图4 中继器在的两个网段内都做为中间设备的网络拓展
此时，网段1和网段2都按照上一种拓扑中网段2的方式进行连接和拓展。
即终端电阻为“Off”，网段1的总长度为200米（1.5M bps），网段2的总长度也为200米（1.5M bps）。
两个网段之间是电气隔离的。
当网络中的终端站出现断电情况时，终端电阻也因无法得到电源而丢失（其实是电阻值发生变化），这将导致信号中断或者出现乱码，从而影响到另外一个网段甚至整个网络的通讯质量，因而建议可以将两个网段断开，这样可以避免网段之间的相互干扰。
3 中继器的隔离接地
由于网段之间是隔离的，因而如果断开PE端时，可以将两个网段分别按照接地和不接地的两个网段进行连接操作。
图5 中继器的接地和隔离
IA&DT Service & Support Page 7-9
关于RS485中继器的其它信息，请参考以下链接：
/CN/llisapi.dll?func=cslib.csinfo&lang=en&siteid=csius&a ktprim=0&extranet=standard&viewreg=CN&objid=10805963&treeLang=en
附录－推荐网址
自动化系统
西门子（中国）有限公司
工业自动化与驱动技术集团客户服务与支持中心
网站首页：
自动化系统下载中心：
/download/DocList.aspx?TypeId=0&CatFirst=1
自动化系统全球技术资源：
/CN/view/zh/10805045/130000
“找答案”自动化系统版区：
/service/answer/category.asp?cid=1027
通信/网络
西门子（中国）有限公司
工业自动化与驱动技术集团客户服务与支持中心
网站首页：
通信/网络下载中心：
/download/DocList.aspx?TypeId=0&CatFirst=12
通信/网络全球技术资源：
/CN/view/zh/10805868/130000
“找答案”Net版区：
/service/answer/category.asp?cid=1031
IA&DT Service & Support Page 8-9
注意事项
应用示例与所示电路、设备及任何可能结果没有必然联系，并不完全相关。
应用示例不表示客户的具体解决方案。
它们仅对典型应用提供支持。
用户负责确保所述产品的正确使用。
这些应用示例不能免除用户在确保安全、专业使用、安装、操作和维护设备方面的责任。
当使用这些应用示例时，应意识到西门子不对在所述责任条款范围之外的任何损坏/索赔承担责任。
我们保留随时修改这些应用示例的权利，恕不另行通知。
如果这些应用示例与其它西门子出版物(例如，目录)给出的建议不同，则以其它文档的内容为准。
声明
我们已核对过本手册的内容与所描述的硬件和软件相符。
由于差错难以完全避免，我们不能保证完全一致。
我们会经常对手册中的数据进行检查，并在后续的版本中进行必要的更正。
欢迎您提出宝贵意见。
版权© 西门子（中国）有限公司2001-2008 版权保留
复制、传播或者使用该文件或文件内容必须经过权利人书面明确同意。
侵权者将承担权利人的全部损失。
权利人保留一切权利，包括复制、发行，以及改编、汇编的权利。
西门子（中国）有限公司IA&DT Service & Support Page 9-9。
