可再生能源在建筑中的应用(武汉院陈总)ppt课件
19
各地可再生能源建筑应用
沈阳市
沈阳市推广应用地源热泵技术主要有“三种模式”和“两种形 式”。
三种模式：对新建的建筑物全部采用地源热泵系统供热（制冷） 模式；对原有的公共建筑，利用地源热泵技术改造现有的供热和 制冷模式；对原有住宅采用地源热泵与集中供热混合供热的模式。
两种形式：“混合式水源热泵技术”和“再生水源热泵技术”。 沈阳地源热泵技术应用面积累计达到4318.77万平方米，按此面
必须依靠科技的支撑和带动，促进能源结构调整，加快实现可再 生能源的推广应用，推动湖北经济发展由传统资源依赖型、投入 支撑型向创新驱动型转变；
在利用可再生能源的基础上建设资源节约型和环境友好型社会。
29
武汉可再生能源建筑应用
能源政策
2006年1月1日颁布的《可再生能源法》，明确规定风能、 太阳能、水能、生物质能、地热能、海洋能等非化石能源为 可再生能源，并且国家将可再生能源的开发利用列为能源发 展的优先领域。
3
可再生能源发展背景
《中国应对气候变化国家方案》积极扶持风能、 太阳能、地热能、海洋能等的开发利用。推广满 足环境和水资源保护要求的地热供暖、供热水和 地源热泵技术。
安装在园区主要永久建筑物顶部的太阳能发电系统，发电总 量可达约4.5兆瓦。
创造我国地下空间综合体之最的“世博轴”及地下综合体工 程、演艺中心、世博中心和城市最佳实践区均使用了黄浦江 水源热泵及地源热泵作为空调系统的冷热源。
21
各地可再生能源建筑应用
安装在园区主要永久建筑物顶部的太阳能发电系统， 发电总量可达约4.5兆瓦

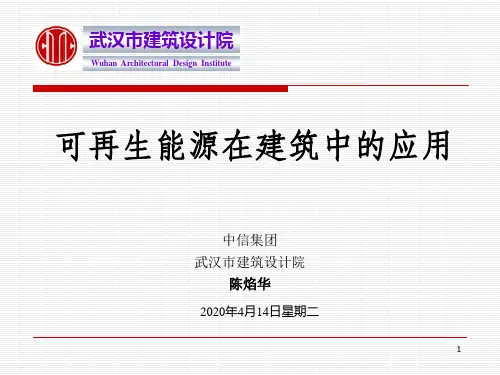

武汉市建筑设计院
Wuhan Architectural Design Institute
可再生能源在建筑中的应用
各地可再生能源建筑应用
沈阳市
沈阳市推广应用地源热泵技术主要有“三种模式”和“两种形 式”。
三种模式：对新建的建筑物全部采用地源热泵系统供热（制冷） 模式；对原有的公共建筑，利用地源热泵技术改造现有的供热和 制冷模式；对原有住宅采用地源热泵与集中供热混合供热的模式。
两种形式：“混合式水源热泵技术”和“再生水源热泵技术”。 沈阳地源热泵技术应用面积累计达到4318.77万平方米，按此面
必须依靠科技的支撑和带动，促进能源结构调整，加快实现可再 生能源的推广应用，推动湖北经济发展由传统资源依赖型、投入 支撑型向创新驱动型转变；
在利用可再生能源的基础上建设资源节约型和环境友好型社会。
29
武汉可再生能源建筑应用
能源政策
2006年1月1日颁布的《可再生能源法》，明确规定风能、 太阳能、水能、生物质能、地热能、海洋能等非化石能源为 可再生能源，并且国家将可再生能源的开发利用列为能源发 展的优先领域。
3
可再生能源发展背景
《中国应对气候变化国家方案》积极扶持风能、 太阳能、地热能、海洋能等的开发利用。推广满 足环境和水资源保护要求的地热供暖、供热水和 地源热泵技术。
安装在园区主要永久建筑物顶部的太阳能发电系统，发电总 量可达约4.5兆瓦。
创造我国地下空间综合体之最的“世博轴”及地下综合体工 程、演艺中心、世博中心和城市最佳实践区均使用了黄浦江 水源热泵及地源热泵作为空调系统的冷热源。
21
各地可再生能源建筑应用
安装在园区主要永久建筑物顶部的太阳能发电系统， 发电总量可达约4.5兆瓦
武汉市建筑设计院
Wuhan Architectural Design Institute
可再生能源在建筑中的应用
《可再生能源在建筑中的应用》课件
《可再生能源在建筑中的应用》课件一、引言1.1 可再生能源概述1.2 可再生能源在建筑领域的重要性1.3 本课件的目的和目标二、太阳能的应用2.1 光伏发电系统2.1.1 多晶硅光伏电池2.1.2 单晶硅光伏电池2.2 太阳能热水系统2.2.1 平板式太阳能热水器2.2.2 管式太阳能热水器2.3 太阳能日间照明系统2.3.1 太阳能管道照明2.3.2 光伏一体化建筑照明三、风能的应用3.1 风力发电系统3.1.1 风力发电机组的类型和原理3.1.2 建筑中的风力发电系统设计考虑3.2 风能照明系统3.2.1 风速驱动式照明系统3.2.2 风力发电与照明系统的整合四、地热能的应用4.1 地源热泵系统4.1.1 地源热泵工作原理4.1.2 地源热泵在建筑中的应用案例4.2 地热供暖系统4.2.1 地热辐射供暖系统4.2.2 地热地板供暖系统五、生物质能的应用5.1 生物质发电系统5.1.1 生物质燃料发电原理5.1.2 生物质发电系统的优势和挑战5.2 生物质供暖系统5.2.1 生物质颗粒供暖炉5.2.2 生物质气化供暖系统六、综合案例分析6.1 XX建筑项目的可再生能源应用实例 6.1.1 太阳能利用情况6.1.2 风能利用情况6.1.3 地热能利用情况6.1.4 生物质能利用情况6.2 可再生能源应用效果评估6.2.1 节能减排效果分析6.2.2 经济效益评估七、可再生能源在建筑中的未来发展趋势7.1 技术创新与成熟7.2 政策扶持与市场需求7.3 社会环境与可再生能源意识的提升八、结语8.1 总结回顾8.2 可再生能源在建筑中的应用展望8.3 鼓励与呼吁以上就是本课件的大致内容，详细内容可根据您需求进行扩展和修改。
可再生能源技术及其应用ppt课件
地源热泵系统——地埋管35m，共110根，热平衡分析，冬季供应热水进行热平衡。
பைடு நூலகம்
在夏天， 把热量排到土壤中
热
冷
冷
在冬天， 我们从土壤中吸取热量
暖
冷
（示意图）
*
基本概念
地源热泵的概念
地源热泵技术是一种利用地下浅层地热资源（也称为地源能，包括土壤、地下水、地表水等）的既可制冷空调又可采暖和提供热水的高效节能空调技术。地源热泵通过输入少量的高品位能源（如电能），以地源能作为热泵夏季制冷的冷却源、冬季采暖供热的低温热源，同时实现建筑采暖、空调和生活热水的三联供。
煤炭
食物中的化学能
空气变热形成风
水蒸气形成雨雪
光电转换
航天器
光热电转换
太阳能发电
*
储热桶
集热器
太阳辐射能
太阳辐射能
利用热虹吸原理
冷水补充
輔助電熱器
热水供应
太阳能热水系统
*
太阳能热发电
太阳能热发电系统的构成
太阳能蒸汽热动力发电的原理和传统火力发电的原理类似，所采用的发电机组和动力循环都基本相同。 太阳能热发电系统，由集热部分、热传输部分、蓄热与热交换部分和汽轮发电部分组成。
*
生物质燃烧系统(BCS)： 总体布局
生物质燃料 运输交付
生物质燃料 储存
生物质 燃料 输送
热水 供应
热 交换
集尘
排放 系统 及 堆场
燃烧室
生物质燃料回收
除灰及储存
*
*
标志着我国海上风电开发正式拉开帷幕。
2009年3月20日，由华锐首台3MW海上风电机组在上海东海大桥成功安装
2009年9月，东海大桥海上风电场首批三台机组并网发电
பைடு நூலகம்
在夏天， 把热量排到土壤中
热
冷
冷
在冬天， 我们从土壤中吸取热量
暖
冷
（示意图）
*
基本概念
地源热泵的概念
地源热泵技术是一种利用地下浅层地热资源（也称为地源能，包括土壤、地下水、地表水等）的既可制冷空调又可采暖和提供热水的高效节能空调技术。地源热泵通过输入少量的高品位能源（如电能），以地源能作为热泵夏季制冷的冷却源、冬季采暖供热的低温热源，同时实现建筑采暖、空调和生活热水的三联供。
煤炭
食物中的化学能
空气变热形成风
水蒸气形成雨雪
光电转换
航天器
光热电转换
太阳能发电
*
储热桶
集热器
太阳辐射能
太阳辐射能
利用热虹吸原理
冷水补充
輔助電熱器
热水供应
太阳能热水系统
*
太阳能热发电
太阳能热发电系统的构成
太阳能蒸汽热动力发电的原理和传统火力发电的原理类似，所采用的发电机组和动力循环都基本相同。 太阳能热发电系统，由集热部分、热传输部分、蓄热与热交换部分和汽轮发电部分组成。
*
生物质燃烧系统(BCS)： 总体布局
生物质燃料 运输交付
生物质燃料 储存
生物质 燃料 输送
热水 供应
热 交换
集尘
排放 系统 及 堆场
燃烧室
生物质燃料回收
除灰及储存
*
*
标志着我国海上风电开发正式拉开帷幕。
2009年3月20日，由华锐首台3MW海上风电机组在上海东海大桥成功安装
2009年9月，东海大桥海上风电场首批三台机组并网发电
可再生能源建筑应用技术共60页
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
可再生能源建筑应用技术
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
15、机会是不守纪律的。——雨果
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
可再生能源建筑应用技术
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
