带制动轮梅花形弹性联轴器
TLL带制动轮弹性套柱销联轴器尺寸参数
TLL带制动轮弹性套柱销联轴器尺寸参数
特点
●膜片联轴器是由几组膜片(不锈钢薄扳)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆
式和不同形状的整片式。
●弹性套柱销联轴器是利用一端套有弹性套(橡胶材料)的柱销,装在两半联轴器凸缘孔中,以实现两半联轴器的联接。
弹性套柱销联轴器曾经是我国应用最广泛的联轴器,早在20 世纪50 年代末期即已制订为机械部标准, JB08 — 60 弹性圈柱销联轴器,是我国第一个部标准联轴器。
●弹性套柱销联轴器结构比较简单, 制造容易,不用润滑,不需要与金属硫化粘结,更换弹性套方便,不用移动半联轴器,具有一定补偿两轴相对偏移和减振缓冲性能。
弹性套工作是受压缩变形,由于弹性套的厚度较薄,体积小,弹性变形有限,所以,弹性套柱销联轴器虽可补偿轴线位移和弹性,但轴线位移许用补偿量较少,弹性较弱。
弹性套柱销联轴器是依靠柱销组的锁紧力而产生于接触面的摩擦力矩,并压缩橡胶弹性套来传递转矩。
适用于安装底座刚性好、对中精度较高、冲击载荷不大、对减振要求不高的中小功率轴系传动。
常用联轴器
TL(LT)型弹性套柱销联轴器特点及应用场合：具有一定补偿两轴线相对偏移和减振、缓冲性能，结构简单，制造容易，不需润修方便，径向尺寸较大，适用于安装底座刚性好，对中精度较高，冲击载荷不大，对减振要求不高的轴，适用范围广泛，是我国最早通用标准联轴器。
不适用于高速和低速重载工况条件。
TL(LT)型--基本型；TLL(LTZ)型--带制动轮型；L(LT)型弹性套柱销联轴器参数及主要尺寸：(GB/T4323-84<2002>)mm2.短时过载不得超过公称扭矩值的2倍。
3.轴孔型式及长度L、L1可根据需要选取。
4.转动惯量为近似值。
ML(LM)型梅花形弹性联轴器特点及应用场合：具有补偿两轴相对偏移、减振、缓冲性能、径向尺寸小，结构简单、不用润滑、承载能力较高，维护方使、更换弹性元件需轴向移动(MLS型除外)，适用于联接同轴线，起动频繁，正反转变化，中速、中等转矩传动轴系和要求工作可靠性高的工作部位。
不适用于重载、低速及轴向尺寸受艰制，更换弹性元件后两轴对中困难的部位。
ML型--基本型；MLL-II型--分体式制动轮型；MLL-I型--整体式制动轮型；MLZ型--单法兰盘；MLS型--双法兰盘；ML(LM)型梅花形弹性联轴器的参数及主要尺寸：(GB/T 5272-2002)mm型号公称扭矩Tn N.m 许用转速r/min轴孔直径d1d2dz轴孔长度LD弹性件型号转动惯量kg.m2质量kg 弹性硬件(HA)a b铁钢Y型J1Z型L推荐≥85≥94LML1 (LM1) 25 45 11500 1530012 14 32 2735 86 50MT1-a-b 0.014 0.6616 18 19 42 3020 22 24 52 38(LM2) 50 100 9500 12000 16 18 19 42 3038 95 60LM2-a-b 0.044 0.92 20 22 24 52 3825 28 62 44ML2 (LM3) 100 200 8200 10920 22 24 52 3840 103 70MT2-a-b 0.075 1.5525 28 62 4430 32 82 60ML3 (LM4) 140 280 6700 900022 24 52 3845 114 85MT3-a-b 0.178 2.525 28 62 4430 32 35 38 82 60ML4 250 400 5500 7300 25 28 62 44 50 127 105 MT4 -a 0.412 4.3HL,HLL(LX,LXZ)弹性柱销联轴器特点及应用场合：具有微量补偿性能，结构简单，容易制造，更换柱销方便，可靠性极差，适用于有轴向窜动，起动频繁，正反转的轴系传动，不适用于工作可靠性要求精度高的部位，不宜用于高速、重载及有强烈冲击振动的轴系传动，安装精度低的轴系亦不应选用。
新型LMX型联轴器

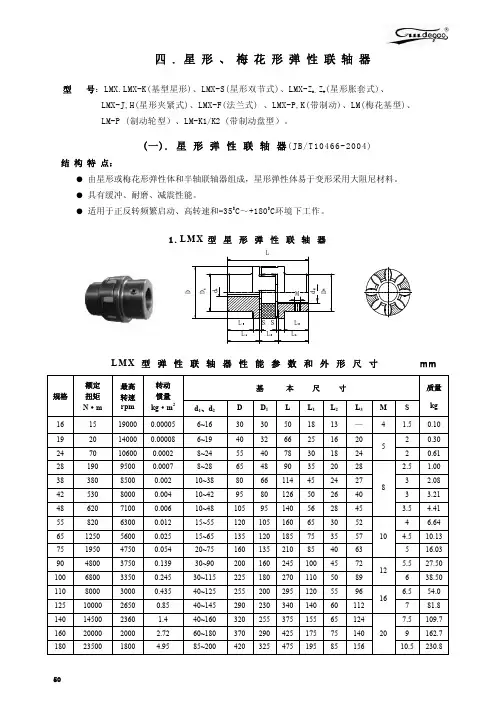

50规格额定 扭矩 N ·m 最高 转速 rpm 转动 惯量 kg ·m 2 基 本 尺 寸质量 kg d 1、d 2 DD 1 L L 1 L 2 L 3 M S 16 15 19000 0.00005 6~16 30 30 50 18 13 — 4 1.5 0.10 19 20 14000 0.00008 6~19 40 32 66 25 16 20 52 0.30 24 70 10600 0.0002 8~24 55 40 78 30 18 24 2 0.61 28 190 9500 0.0007 8~28 65 48 90 35 20 28 8 2.5 1.00 38 380 8500 0.002 10~38 80 66 114 45 24 273 2.08 42 530 8000 0.004 10~42 95 80 126 50 26 40 3 3.21 48 620 7100 0.006 10~48 105 95 140 56 28 45 3.5 4.41 55 820 6300 0.012 15~55 120 105 160 65 30 52 10 4 6.64 65 1250 5600 0.025 15~65 135 120 185 75 35 57 4.5 10.13 75 1950 4750 0.054 20~75 160 135 210 85 40 63 5 16.03 90 4800 3750 0.139 30~90 200 160 245 100 45 72 12 5.5 27.50 100 6800 3350 0.245 30~115 225 180 270 110 50 89 6 38.50 110 8000 3000 0.435 40~125 255 200 295 120 55 96 166.5 54.0 125 10000 2650 0.85 40~145 290 230 340 140 60 112 7 81.8 140 14500 2360 1.4 40~160 320 255 375 155 65 124 207.5 109.7 160 20000 2000 2.72 60~180 370 290 425 175 75 140 9 162.7 1802350018004.9585~2004203254751958515610.5230.81.L M X 型 星 形 弹 性 联 轴 器L M X 型 弹 性 联 轴 器 性 能 参 数 和 外 形 尺 寸 m m(一). 星 形 弹 性 联 轴 器(JB/T10466-2004)结 构 特 点：● 由星形或梅花形弹性体和半轴联轴器组成，星形弹性体易于变形采用大阻尼材料。
梅花型联轴器参数
梅花型联轴器是机械传动中主要用来连接两个转动轴，从而达到传递扭矩或旋转角度的机械零部件；也可以用于安全装置的设备保护；运动过程中轴与轴之间不能分离，只能在设备停止运转时方可拆分分离。
梅花型联轴器以聚氨脂塑料为弹性元件与二半联轴器主体紧密组合,主体以进口配方合金铝为主. 中间聚氨脂塑料元件以独有配方配制,具有耐磨性高抗温性好韧性强,与一般普通塑胶件质量稳定耐用. 梅花型体有六瓣和八瓣,根据客户要求定制. 固定方式有键槽.
梅花型联轴器的选择要领:
①容许额定扭矩-是联轴器实际使用时承受的扭矩容许
值.
②容许最大扭矩-是联轴器使用时损坏的最大临界值.
③容许最高转速-需要在选型时确定电机的转速在此范围内.
④容许偏心-两轴的轴心平行偏差的容许值.
⑤容许偏角-两轴之间形成的相互角度容许值.
⑥容许轴向偏差-两轴轴向移动的位移容许值.
例:LS10-26-0406
LS10:系列号，材料为铝合金
26：外径尺寸：26MM，定位螺丝固定
04：D1轴径为：4MM
06：D2轴径为：6MM
梅花型联轴器特点：
1.中间弹性体联接
2.可吸收振动、补偿径向、角向和轴向偏差
3.抗油与电气绝缘
4.顺时针与逆时针回转特性完全相同
5.有两种不同的硬度弹性体
6.定位螺丝固定。
标准联轴器的性能与应用场合
标准联轴器的性能与应用场合联轴器分为刚性联轴器、挠性联轴器、安全联轴器、非机械式联轴器等。
常用的联轴器已标准化，主要标准联轴器有以下各种：一、刚性联轴器凸缘联轴器(GB/T5843-1986)：无补偿性能，也不能缓冲减振。
结构简单、成本低、装拆和维护较简便，但安装时需保证两轴有较高的对中精度。
适于载荷平稳、高速或传动精度要求较高的场合。
夹壳联轴器(FJ165-1979)：无补偿性能，也不能缓冲减振。
结构工艺性较差，平衡精度低，但装拆方便。
适于载荷平稳且低速场合。
立式夹壳联轴器（HG5-213-1965）：无补偿性能，也不能缓冲减振。
结构工艺性较差，平衡精度低，但装拆方便。
适于载荷平稳且低速场合。
平行轴联轴器（JB/T7006-1993）：无补偿性能，也不能缓冲减振。
偏心并不影响转速与转矩的传递。
加工简单、安装方便，不会引起振动。
适用于两水平平行轴传动系统的联接。
各种联轴套(JB/GQ443-1980～JB/GQ446-1980)：无补偿性能，也不能缓冲减振。
结构简单，径向尺寸小，装拆时必须轴向移动。
适于载荷平稳、两轴对中精度较高、低速、轻载场合。
二、无弹性元件挠性联轴器滚子链联轴器(GB/T6069-1985)：稍有补偿两轴相对偏移的能力。
结构简单，制造、维修、装拆方便，重量较轻，工作可靠，适于潮湿、高温、多尘、有一定腐蚀性的环境，不宜于高速、起动频繁或正反转变化多以及剧烈冲击振动场合。
鼓形齿式联轴器(ZBJ19012-1989、ZBJ19013-1989、ZBJ19014-1989):有一定的两轴相对偏移的补偿能力，不能缓冲减振。
外廓小而传力大，制造较复杂，且需润滑，有噪声。
适于低速重载水平轴间的联接，经仔细加工并经动平衡后亦可用于较高速度，但起动或正、反转转换频繁工况下不宜采用。
在冶金机械、重型机械中常用。
有电动机轴伸型、基本型（宽或窄型）、中间轴型等。
鼓形齿式联轴器（JB/T5514-1991）：内齿圈采用尼龙材料。
弹性元件挠性联轴器(梅花联轴器、弹性注销联轴器、弹性套水泵联轴器、轮胎联轴器)
联轴器分类：
1.刚性联轴器：1、凸缘联轴器
2、夹壳联轴器
3、套筒联轴器
4、平行联轴器
5、径向键凸缘联轴器
2.挠性联轴器：1.金属弹性元件挠性联轴器：1、金属膜片联轴器
2. 非金属弹性元件联轴器：1、梅花联轴器
2、弹性注销联轴器
3、弹性套注销联轴器
4、弹性注销齿式联轴器
5、轮胎联轴器
3、无弹性元件的挠性联轴器：1、鼓型齿联轴器
2、十字轴万向联轴器
3、球笼式万向联轴器
4、滑块联轴器
5、滚子链条联轴器
6、球面滚子联轴器
4.安全联轴器：.。
非金属弹性元件挠性联轴器型号大全一、梅花联轴器
梅花联轴器规格型号大全
（ML型、MLZ型、MLS型、MLL-I型、MLL-II型）
1、ML梅花弹性垫联轴器
2、MLZ单法兰梅花弹性联轴器
3、MLS双法兰梅花联轴器
4、MLL-I分体式带制动轮梅花联轴器
5、MLL-II整体式带制动轮梅花联轴器
二、轮胎联轴器
最齐全的轮胎联轴器
（UL型、LB型、LLA型、DL型、LLB型）1、UL轮胎联轴器
2、LB轮胎联轴器
3、LLA轮胎联轴器
4、DL多角型橡胶联轴器
5、LLB轮胎联轴器
三、弹性注销联轴器
四、弹性注销齿式联轴器 ZL 型弹性注销齿式联轴器
ZLD圆锥轴孔弹性注销联轴器
ZLZ接中间轴注销联轴器
ZLL 新型号LZZ带制动轮注销联轴器
五、弹性套注销式联轴器
六、CB38-83泵用弹性套注销联轴器 CB38-80泵用弹性套联轴器。
联轴器型号种类
WGT型带中间套鼓形齿式联轴器
JB/T7004-93
NGCL型带制动轮鼓形齿式联轴器
JB/ZQ4644-97
NGCLZ型带制动轮鼓形齿式联轴器
JB/ZQ4645-97
ML型梅花形弹性联轴器
GB5272-85
MLZ型单法兰梅花形弹性联轴器
MLS型双法兰梅花形弹性联轴器
MLL-I型带制动轮梅花形弹性联轴器
JB/ZQ4375-86
BL型棒销联轴器
Q/ZB231-74
YL型凸缘联轴器
JB/ZQ4376-86
YL、YLD型凸缘联轴器
ZB5843-86
NL型尼龙内齿型联轴器
GL型滚子链联轴器
GB6069-85
CL型齿式联轴器
JB/ZQ4218-86
CLZ型齿式联轴器
JB/ZQ4219-86
GICL、GICLZ型鼓形齿式联轴器
MLL-II型带制动轮梅花形弹性联轴器
XL型星型弹性联轴器
Q/JL01-2001
XLS型星型弹性联轴器
Q/JL01-2001
WH型滑块联轴器
JB/ZQ4384-97
SL型十字滑块联轴器
Q/JL03-2001
JQ、JQW型夹壳联轴器
HG5-213-65
UL型轮胎式联轴器
GB5844-2003
LB型轮胎式联轴器
国标联轴器型号，联轴器规格详细表
联轴器型号
国标号
备注
TL型弹性套柱销联轴器
GB4323-84
TLL型带制动轮弹性柱销联轴器
GB4323-84
HL型弹性柱销联轴器
GB5014-85
HLL型带制动轮弹性柱销联轴器
梅花联轴器
LM(ML)系列梅花联轴器镇江德瑞机械有限公司（提供） 电话：0511-******** 传真：0511-******** LMZ-Ⅱ(MLL-Ⅱ)型梅花联轴器工作原理：LMZ-Ⅱ(原MLL-Ⅱ)型带制动轮梅花形弹性联轴器是由两个带凸爪形状相同的半联轴器和弹性元件组成,利用梅花形弹性元件置于两半联轴器凸爪之间,以实现两半联轴器的联接.LMZ-Ⅱ(原MLL-Ⅱ)型带制动轮梅花形弹性联轴器是由两个带凸爪形状相同的半联轴器和弹性元件组成，利用梅花形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器的联接。
具有补偿两轴相对偏移、减振、缓冲、径向尺寸小、结构简单、不用润滑、承载能力较高、维护方便等特点，但更换弹性元件时两半联轴器需沿轴向移动。
适用于联接两同轴线、起动频繁、中低速、中小功率传动轴系、要求工作可靠性高的工作部位，不适用于重载及轴向尺寸受限制、更换弹性元件后两轴线对中困难的部位。
标准修订后，梅花形弹性元件的材料有聚氨脂和铸形尼龙两种。
根据不同工况条件选用不同材料，如风机、水泵、轻工、纺织等工作平稳、载荷变化不大时，可选用聚氨脂。
两种材料的价格相差较大。
MLL-Ⅱ型带制动轮梅花形弹性联轴器基本性能参数和主要尺寸:型号公称转矩Tn许用转速n/轴孔直径轴孔长度L0D0 B D D1S弹性件质量d1，d2，d z Y Z,J型号kgN. m minL L L1MLL4-II-16250 475025,28 62 44 621911670105653.5MT41030,32,35,38 82 60 8221140,4211284112266MLL4-II-203800 25,28 62 44 62216208514 30,32,35,38 82 60 8223640,4211284112266MLL5 -II-20 0 4030,32,35,38 82 60 82242 12575 4MT516.5 40,42,45,4811284112272MLL6-II-20630 35,38 82 60 82249145854.5MT620.5 40,42,45,48,48,50,5511284112279MLL6-II-253050 35,38 82 60 822792510525.6 40,42,45,48,48,50,5511284112309MLL7-II-251120 45,48,48,50,551128411231217105.5MT731.4 60,63,65142107142372MLL7-II-3152400 45,48,48,50,551128411231231513538.2 60,63,65142107142372MLL8 -II-31 5 180050,5511284112351 20126.5MT855.5 60,63,65,70,71,75142107142416MLL8-II-401900 50,5511284112351401775.3 60,63,65,70,71,75142107142416MLL9-II-402800 60,63,65,70,71,7514210714242123157.5MT992.9 80,85,90,95172132172451MLL9-II-501500 60,63,65,70,71,751421071422755021138 80,85,90,95172132172505MLL1 0-II-5 00 450070,71,76142107142492618MT1180 80,85,90,9517213217252100,11021216721256MLL1 1-II-6 30 6300120080,85,90,95172132172580 6326530208.5MT11250 100,110,12021216721262MLL1 2-II-7 10 11200105090,95172132172630 7130362259MT12290 100,110,120,125,13021216721267MLL1 3-II-8 00 125095100,110,120,125,130212167212710 80344025MT1332130,14025220225275镇江德瑞机械有限公司（提供）LMZ-I(MLL-I)型梅花联轴器LMZ-I(原MLL-I)型分体式制动轮梅花形弹性联轴器(GB5272-2002替代GB5272-85)●LMZ-I型分体式制动轮梅花形弹性联轴器的适用范围和性能特点.LMZ-I型分体式制动轮梅花形弹性联轴器具有以下特点：花形弹性联轴器结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合，梅花形弹性联轴器工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
联轴器新旧标准对照表
联轴器新旧标准对照表联轴器新旧标准对照表１.联轴器命名原则a 联轴器名称应具有科学性、准确性；b 联轴器名称应简短易记；c 按联轴器的结构特点命名，但要与现有其它类似联轴器有所区别；d 按联轴器中具有特征的主要零件（形状、特点等）命名；e 按联轴器中主要零件特殊材料命名；f 按传统习惯命名；g 按上述综合因素命名；h联轴器品种名称不得重复是联轴器命名最基本的原则。
２.联轴器型号联轴器的型号由组别代号、品种代号、型式代号、规格代号组成。
联轴器的组别代号、品种代号、型式代号，取其名称的第一汉语拼音字母代号，如有重复时，则取第二个字母，或名称中第二、三个字母的第一、第二汉语拼音字母，或选其名称中具有特点字的第一、第二汉语拼音字母，以在同一组别、品种、型式中相互之间不得重复为原则。
联轴器的主参数为公称转矩Ｔn，单位为Ｎ•m。
公称转矩系列顺序号，为联轴器规格代号。
类别组别品种型式规格名称型号名称代号名称代号名称代号新旧刚性联轴器G 凸缘式Y 基本型18 凸缘联轴器GY YL有对中榫型 D 18 有对中榫凸缘联轴器GYD YKD套筒式T 套筒联轴器GT夹壳式J 基本型夹壳联轴器GJ立式L 立式夹壳联轴器GJN径向键式N 径向键凸缘联轴器GN GT平行轴式P 滚动轴承型G 15 滚动轴承平行轴联轴器GPG PLG滑动轴承型H 15 滑动轴承平行轴联轴器GPH PLH挠性联轴器无弹性元件挠性联轴器W 滑块式H 10 滑块联轴器WH HL鼓形齿式G 基本型30/24 鼓形齿联轴器WG双面分体式S 双面鼓形齿联轴器WGS单面分体式 D 30/25 单面鼓形齿联轴器WGD接中间轴式J 30/25 接中间轴鼓形齿联轴器WGJ接中间套式T 24 接中间套鼓形齿联轴器WGT垂直安装式S 14 垂直安装鼓形齿联轴器WGS带制动轮式Z 14 带制动轮鼓形齿联轴器WGZ带制动盘式P 14 带制动盘鼓形齿联轴器WGP直齿式 C 直齿联轴器WC滚子链Z 双排链15 滚子链联轴器WZ GL单排链 D 单排链联轴器WZD齿形链式L 齿形链联轴器WL套筒链式T 套筒链联轴器WT十字轴式S 整体叉头型 C 11~13 整体叉头十字轴万向联轴器WSC SWC 部分轴承座型P 14 部分轴承座十字轴万向联轴器WSP SWP整体轴承座型Z 11 整体轴承座十字轴万向联轴器WSZ SWZ小型8 十字轴万向联轴器WS球笼式Q 基本型9 球笼万向联轴器WQ QWL大倾角型 D 7 大倾角球笼万向联轴器WQD QWLZ 球叉式 A 球叉万向联轴器WA凸块式K 凸块万向联轴器WK三球销式U 三球销万向联轴器WU三销式N 三销万向联轴器WN铰杆式G 铰杆万向联轴器WG球铰式M 球铰万向联轴器WM球铰柱塞式 B 球铰柱塞万向联轴器WB钢球式 E 钢球联轴器WE三叉杆式 D 三叉杆万向联轴器WD球面滚子式J 基本型17 球面滚子联轴器WJ WJA型 A 16 A型球面滚子联轴器WJA WJA 非金属弹性元件挠性联轴器L 轮胎式U 带骨架型18 轮胎式联轴器LU UL整体型N 整体轮胎式联轴器LUN开口型K 开口轮胎式联轴器LYK弹性套柱销式T 基本型13 弹性套柱销联轴器LT TL带制动轮型Z 9 带制动轮弹性套柱销联轴器LTZ TLL弹性柱销式H 基本型14 弹性柱销联轴器LH HL带制动轮型Z 15 带制动轮弹性柱销联轴器LHZ HLL弹性柱销齿式Z 基本型23 弹性柱销齿式联轴器LZ ZL圆锥轴孔型 D 13 圆锥轴孔弹性柱销齿林联轴器LZD ZLD接中间轴型J 23 接中间轴弹性柱销齿式联轴器LZJ ZLZ带制动轮型Z 9 带制动轮弹性柱销齿式联轴器LZZ ZLL梅花形基本型14 梅花形弹性联轴器LM ML单法兰型 D 14 单法兰梅花弹性联轴器LMD MLZ双法兰型S 14 双法兰梅花弹性联轴器LMS MLS分体式制动轮型ZⅠ13 分体式制动轮梅花型弹性联轴器LMZI MLL-I整体式制动轮型ZⅡ13 整体式制动轮梅花型弹性联轴器LMZⅡMLL-Ⅱ凹型环式 A 凹型环式联轴器LA弹性套筒式G 弹性套筒联轴器LG弹性板式 B 弹性板联轴器LB多角式 D 11 多角形弹性联轴器LD芯型N 基本型14 芯型弹性联轴器LN NL双法兰型S 14 双法兰芯型弹性联轴器LNS NLS弹性环X 16 橡胶金属环联轴器LXH型弹性块R 基本型A/B 13/19 H型弹性块联轴器LR HTLA接中间轴型J 10 接中间轴H型弹性块联轴器LRJ HTLE带制动轮型Z 7/9 带制动轮H型弹性块联轴器LRZ HTLC扇形块式 E 32 扇形块弹性联轴器LE弹性活销 F 20 弹性活销联轴器LF鞍形块 C 17 鞍形块弹性联轴器LC LAK弹性块式K 基本型20 弹性块联轴器LK安全销型 A 20 带安全销弹性块联轴器LKA径向弹性柱销式J 基本型16 径向弹性柱销联轴器LJ单法兰型 D 16 单法兰径向弹性柱销联轴器LJD带制动轮型Z 9 带制动轮径向弹性柱销联轴器LJZ LJZ接中间轴型J 16 接中间轴径向弹性柱销联轴器LJJ LJJ 金属弹性元件挠性联轴器J 膜片式M 基本型19/32 膜片联轴器JM ML接中间轴型J 12/42 接中间轴膜片联轴器JMJ接中间套型T 接中间套膜片联轴器JMT双联型S 双联膜片联轴器JMS膜盘式P 膜盘联轴器JP蛇形弹簧式S 基本型25 蛇形弹簧联轴器双法兰型S 19 双法兰蛇形弹簧联轴器JSS单法兰型 D 19 单法兰蛇形弹簧联轴器JSD接中间轴型J 16 接中间轴蛇形弹簧联轴器JSJ高速型G 10 高速蛇形弹簧联轴器JSG带制动轮型Z 8 带制动轮蛇形弹簧联轴器JSZ带制动盘型P 11 带制动盘蛇形弹簧联轴器JSP安全型 A 19 安全型蛇形弹簧联轴器JSA 簧片式H 19 簧片联轴器JH挠性杆式T 普通型18 挠性杆联轴器JT S高速型G 18 高速型挠性杆联轴器JTG H 卷簧式N 卷簧联轴器JN螺旋弹簧式L 螺旋弹簧联轴器JL波纹管式 B 波纹管联轴器JB BL弹性管式G 弹性管联轴器JG TL薄膜式O 薄膜联轴器JQ ML浮动盘簧片 F 浮动盘簧片联轴器JF 组合挠性联轴器Z 膜片橡胶M 膜片橡胶弹性联轴器ZM膜片齿式 C 膜片齿式联轴器ZC组合齿式S 组合齿式联轴器ZS组合链条T 组合链条联轴器ZT组合滑块H 组合滑块联轴器ZH组合万向W 组合万向联轴器ZW安全联轴器 A 钢球式Q 基本型钢球安全联轴器AQ带制动轮型Z 带制动轮钢球安全联轴器AQZV带轮型P V带轮钢球安全联轴器AQP钢砂式S 基本型钢砂安全联轴器ASV带轮型V V带轮钢砂安全联轴器ASV液压式Y 轴联接型 C 液压式安全联轴器AYC键联接型G 键联接液压安全联轴器AYG法兰联接型S 法兰联接液压安全联轴器AYS 摩擦式M 内张型内张摩擦安全联轴器AM链轮型链轮摩擦安全联轴器AM AM单体共轴线型L L型链轮摩擦安全联轴器AML AML, 磁粉式 F &n, bsp; 磁粉式安全联轴器AF销钉式 A 销钉式安全联轴器AA永磁式 C 永磁式安全联轴器AV蛇形弹簧式S 蛇形弹簧安全联轴器AMS AJS联轴器新旧标准对照表序号现行标准号产品型号旧标准号产品型号1 JB/T8854.1-2001 GCLD JB/T8854.1-1999ZBJ19012-89 GCLDJB/ZQ4380-86 GⅡCLD2 JB/T8854.2-2001 GⅠCL JB/T8854.2-1999ZBJ19013-89JB/ZQ4378-86 GⅡCLGⅡCLZ JB/T8854.3-1999ZBJ19014-89JB/ZQ4379-86 GⅡCLZ3 JB/T8854.3-2001 GⅠCL JB/T8854.2-1999ZBJ19013-89JB/ZQ4222-86 GⅠCLGⅠCLZ JB/T8854.3-1999ZBJ19014-89JB/ZQ4223-86 GⅠCLZ4 JB/ZQ4644-1997 NGCL JB/ZQ4644-86 NGCL5 JB/ZQ4645-1997 NGCLZ JB/ZQ4645-86 NGCLZ6 JB/ZQ4186-1997 WG / /7 JB/T7001-1993 WGP / /8 JB/T7002-1993 WGC / /9 JB/T7003-1993 WGZ / /10 JB/T7004-1993 WGT / /11 JB/ZQ4218-86 CL Q/ZB104-73 CL12 JB/ZQ4219-86 CLZ Q/ZB105-73 CLZ13 GB/T5272-2002 LM LMD LMS LMZ-ⅠLMZ-ⅡGB5272-85 ML MLZ MLS MLL-ⅠMLL-Ⅱ14 GB/T4323-2002 LT LTZ GB4323-84 TL TLL15 GB/T5014-2003 LX LXZ GB5014-85 HL HLL16 GB/T515-2003 LZ LZJ LZD LZZ GB5015-85 ZL ZLZ ZLD ZLL17 GB/T6069-2002 GL GB6069-86 GL18 GB/T5843-2003 GY GYS GYH GB5843-86 YL YLD19 GB/T5844-2002 UL GB5844-86 UL20 JB/ZQ4376-1997 YL JB/ZQ4376-86 YL21 JB/ZQ4384-1997 WHL JB/ZQ4384-86 KL22 JB/ZQ4018-1997 LLA LLB JB/ZQ4018-86 LLA LLB23 JB/T5514-1991 TGL / /24 JB/ZQ4389-1997 制动轮JB/ZQ4389-86 制动轮。
梅花弹性块特点简介
如果您有需要请跟我们联系。 ——泊头市万盛联轴器有限公司
梅花垫的特点
工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
具有较大的轴向、径向和角向补偿能力。
高强度聚氨酯弹性元件耐磨耐油，使用寿命长，安全可靠。
联轴器无需润滑，维护工作量少，可连续长期运行。
联轴器弹性体的作用
弹性体一般都是由工程塑料或橡胶 组成。联轴器的寿命也就是弹性体 的寿命。由于弹性体是受压而不易 受拉。一般弹性体的寿命为10年.由 于弹性体具有缓冲，减振的作用， 所以在有强烈振动的场合下使用较 多。弹性体的性能极限温度，决定 了联轴器的使用温度,一般为-35至 +80度.
梅花垫联轴器图片欣赏
联轴器梅花垫材质
万盛联轴器梅花垫有橡胶、聚氨酯等材质 制作成。
LOREM IPSUM DOLOR
联系人：芦经理
邮箱：m15031429298@ qq：2810316087 地址：河北省泊头市西环工业区
梅花弹性块特点简介
弹性体与联轴器是息息相关的，一般都是由工程塑料或橡胶组成。
联轴器弹性体简介
名称：聚氨酯橡胶弹性体/密封件 材质：尼龙 , 聚氯 , 聚氨酯 , 橡胶 描述：适用于大型设备和各种机械缓冲作用于传动轴的联接，隔离扭振，减 小误差
型 , L , NM , TVA , YOXE , YOX 柱体个数：4、6、8、9、10、12、14、16、18 执行标准：GB/T 5272-2002 , 德KTR , 企业标准
联轴器种类
联轴器种类1、刚性联轴器主要有：凸缘联轴器、径向键凸缘联轴器、套筒联轴器、夹壳联轴器、平行轴联轴器、滑块联轴器、十字滑块联轴器、滚珠联轴器。
2、无弹性元件挠性联轴器主要有：齿式联轴器、链条联轴器、万向联轴器、球面滚子联轴器。
3、非金属弹性元件挠性联轴器主要有：弹性套柱销联轴器、弹性柱销联轴器、弹性柱销齿式联轴器、径向弹性柱销联轴器、弹性块联轴器、H型弹性块联轴器、扇形块弹性联轴器、鞍形块弹性联轴器、弹性活销联轴器、弹性板联轴器、轮胎式联轴器、凹形环式联轴器、多角形弹性联轴器、爪型弹性联轴器、芯型弹性联轴器、梅花形弹性联轴器、弹性环联轴器、橡胶套筒联轴器。
4、金属弹性元件挠性联轴器主要有：膜片联轴器、膜盘联轴器、蛇形弹簧联轴器、簧片联轴器、挠性杆联轴器、螺旋弹簧联轴器、卷簧联轴器、波纹管联轴器、弹性管联轴器、薄膜联轴器、浮动盘簧片联轴器。
5、组合挠性联轴器主要有：膜片橡胶弹性联轴器、膜片鼓形齿式联轴器、组合齿式联轴器、组合链条联轴器、组合滑块联轴器、组合万向联轴器。
6、安全联轴器主要有：钢球式安全联轴器、钢砂式安全联轴器、磁粉式安全联轴器、蛇形弹簧安全联轴器、液压式安全联轴器、摩擦式安全联轴器、销钉式安全联轴器、永磁式安全联轴器。
联轴器的选型1.选用联轴器标准。
设计人员在制作联轴器的时候就是以国家标准和机械行业标准以及获国家专利的联轴器中选择的，只有在现有标准联轴器和专利联轴器不能满足设计需要时会需要自己设计的。
2.选择联轴器种类、型式。
理解联轴器在传动系统中的综合功用，从传动系统总体设计思索，选择联轴器种类、型式。
依据原动机类别和工作载荷类别、工作转速、传动精度、两轴偏移情况、温度、湿度、工作环境等综合要素选择联轴器的种类。
依据配套主机的需求选择联轴器的构造型式，当联轴器与制动器配套运用时，宜选择带制动轮或制动盘型式的联轴器;需求过载维护时，宜选择平安联轴器;与法兰联接时，宜选择法兰式;长间隔传动，联接的轴向尺寸较大时，宜选择接中间轴型或接中间套型。
梅花形弹性体联轴器装配的端面间隙调整
梅花形弹性体联轴器装配的端面间隙调整【摘要】针对矿用转载机、运输机在维修装配过程中出现联轴器端面间隙调整不当的现象，通过对端面间隙调整的系统分析，明确了联轴器端面间隙调整的方法和注意事项，提高了设备维修的质量，降低了设备维修返工的概率。
