溢流阀和减压阀

图示为二级同心式高压溢流阀的结构原理图.该阀由先导阀和主阀两部分组成。其主阀芯导向面和锥面与阀套配合良好，两处同心度要求较高，二级同心由此得名.当系统压力低于调压弹簧调定值时，主阀芯下压在阀座上，进油口和溢流口不通。当系统压力超过调压弹簧的调定值时，先导阀打开，油液回油腔。这样，主阀芯向上抬起，使P腔和O腔接通，压力油从P腔溢流至O腔。阻尼孔对阀芯的运动产生阻尼，以提高溢流阀工作的稳定性。这种阀的密封性好,通油能力 8 大,压力损失小,结构紧凑。
25
图示为一级同心式减压阀的结构和图形符号。与一级同心式溢流阀相比，结构非常相似，但两者的阀芯形状及油口连通情况有明显的差别。其区别为：在原始状态时，溢流阀的进出油口完全不通，而减压阀进出油口是通畅的；进出油口位置两者恰好相反；溢流阀利用进油口压力来控制阀芯移动，保持进口压力恒定，而减压阀则利用出口压力来控制阀芯移动，保持出口压力恒定；溢流阀调压弹簧腔的内部通道通出油口，而减压阀调压弹簧腔的油液单独接油箱。
5
2、先导式溢流阀
先导式溢流阀由主阀和先导阀两部分组成。先导阀的结构原理与直动式溢流阀相同，但一般采用锥形坐阀式结构。主阀可分为：滑阀式(一级同心)结构、二级同心结构和三级同心结构。图为一级同心溢流阀的工作原理图。
6
现在来研究主阀芯处于某一平衡位置时的状态。忽略阀芯自重和摩擦力,主阀受力平衡为: PA=P1A+Fa=P1A+K(x0+x) 或 P=P1+K(x0+x)/A P-溢流阀所控制的主阀下腔压力,即进油口压力; P1-主阀芯上腔的压力; A-主阀芯上端面面积; K-主阀芯平衡弹簧的刚度; x0-平衡弹簧的预压缩量; x-主阀开启后,平衡弹簧增加的压缩量; Fa-平衡弹簧对主阀芯的作用力. 由上式可知,先导式溢流阀所控制的压力由P1 和Fa/A两项组成。由于有主阀上腔P1的存在。即使被控压力P较大,主阀上平衡弹簧力也只需很小,只 7 要能克服摩擦力使主阀芯复位即可。

溢流阀的工作原理

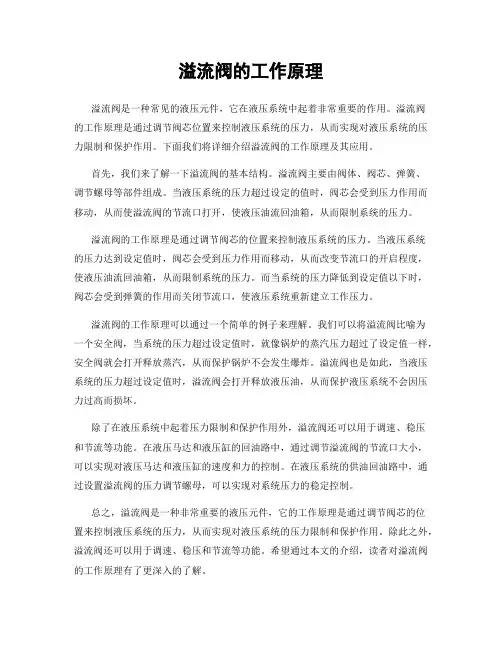

溢流阀的工作原理溢流阀是一种常见的液压元件，它在液压系统中起着非常重要的作用。

溢流阀的工作原理是通过调节阀芯位置来控制液压系统的压力，从而实现对液压系统的压力限制和保护作用。

下面我们将详细介绍溢流阀的工作原理及其应用。

首先，我们来了解一下溢流阀的基本结构。

溢流阀主要由阀体、阀芯、弹簧、调节螺母等部件组成。

当液压系统的压力超过设定的值时，阀芯会受到压力作用而移动，从而使溢流阀的节流口打开，使液压油流回油箱，从而限制系统的压力。

溢流阀的工作原理是通过调节阀芯的位置来控制液压系统的压力。

当液压系统的压力达到设定值时，阀芯会受到压力作用而移动，从而改变节流口的开启程度，使液压油流回油箱，从而限制系统的压力。

而当系统的压力降低到设定值以下时，阀芯会受到弹簧的作用而关闭节流口，使液压系统重新建立工作压力。

溢流阀的工作原理可以通过一个简单的例子来理解。

我们可以将溢流阀比喻为一个安全阀，当系统的压力超过设定值时，就像锅炉的蒸汽压力超过了设定值一样，安全阀就会打开释放蒸汽，从而保护锅炉不会发生爆炸。

溢流阀也是如此，当液压系统的压力超过设定值时，溢流阀会打开释放液压油，从而保护液压系统不会因压力过高而损坏。

除了在液压系统中起着压力限制和保护作用外，溢流阀还可以用于调速、稳压和节流等功能。

在液压马达和液压缸的回油路中，通过调节溢流阀的节流口大小，可以实现对液压马达和液压缸的速度和力的控制。

在液压系统的供油回油路中，通过设置溢流阀的压力调节螺母，可以实现对系统压力的稳定控制。

总之，溢流阀是一种非常重要的液压元件，它的工作原理是通过调节阀芯的位置来控制液压系统的压力，从而实现对液压系统的压力限制和保护作用。

除此之外，溢流阀还可以用于调速、稳压和节流等功能。

希望通过本文的介绍，读者对溢流阀的工作原理有了更深入的了解。

先导型比例电磁溢流阀工作原理

先导型比例电磁溢流阀工作原理1. 引言嘿，朋友们！今天咱们聊聊一个在工业界可是大名鼎鼎的家伙——先导型比例电磁溢流阀。

听名字就觉得有点复杂，但别担心，我们会用轻松的方式把它拆解开来。

这个小东西其实在很多机器里都扮演着关键角色，尤其是在液压系统中。

想象一下，如果没有它，液压系统可能就像一个没有方向的船，随波逐流，简直让人头疼。

今天，我们就来看看它是怎么工作的，咱们也顺便聊聊它的“家庭背景”。

2. 工作原理2.1 基本概念首先，先导型比例电磁溢流阀的名字听起来复杂，其实它的原理并不难理解。

简单来说，它就像是一个聪明的门卫，控制着液压油的流动。

液压油在系统中流动的时候，这个阀门就负责保持油的压力，确保一切运行得当。

要知道，液压系统的压力过高可不是闹着玩的，稍微一失控，后果可就不堪设想。

2.2 控制机制那它是怎么控制的呢？这里面可是有门道的！先导型比例电磁溢流阀的心脏部分是一个电磁铁，哎，这玩意儿就像个开关，负责开启和关闭阀门。

简单来说，电磁铁的工作是根据输入的电信号来调节的。

你可以把它想象成在玩电子游戏，操纵杆的移动会影响游戏中的角色，液压系统也是如此，电信号的大小决定了阀门的开启程度。

这样一来，液压油的流动就能精确控制，压力也能保持在一个安全的范围内。

3. 应用场景3.1 工业机器那么，这个小家伙到底在哪些地方会派上用场呢？说实话，范围可大着呢！首先，咱们看看工业机器，像是塑料注射成型机、压铸机等等，都是它的“战场”。

这些机器需要高效的液压系统来完成各种复杂的操作，先导型比例电磁溢流阀就像是它们的“好帮手”，确保工作过程中的压力稳稳的，避免出现意外情况。

3.2 车辆和建筑再说说车辆和建筑领域，先导型比例电磁溢流阀也是大显身手的地方。

在现代汽车里，尤其是那些高档车型，液压转向系统、刹车系统等，都离不开它的帮助。

想想看，如果没有它，刹车失灵可就真是让人心里发毛了。

而在建筑机械中，比如挖掘机、推土机等，液压系统的灵活性和稳定性也是至关重要的，先导型比例电磁溢流阀恰好满足了这个需求。

溢流阀工作原理

溢流阀工作原理
溢流阀是一种常用的控制阀门，在液压系统中起着调节压力、保护系统安全的作用。

它能够将过多的压力油液从高压侧排空，以保持系统压力稳定。

溢流阀主要由阀体、调节螺母、弹簧和活塞组成。

当液压系统中的压力超过阀设定的启动压力时，活塞受到油液压力的作用向上移动，使溢流阀的出口开启。

过多的油液通过阀口流出，将系统压力控制在设定的值之内。

当系统压力下降到设定的关闭压力时，活塞受到弹簧的作用向下移动，使阀口关闭，阻止油液继续流出。

溢流阀的调节螺母用于设置启动压力和关闭压力。

通过调节螺母的位置，可以改变弹簧的压缩力，从而调整阀的启动压力和关闭压力。

调节螺母根据需要进行适当调整，以满足系统的工作要求。

溢流阀通常安装在液压泵的出口管路上，以控制液压系统的最高压力。

在液压系统中，溢流阀起到了关键的作用，它能够保护系统的安全，防止压力过高造成设备损坏或事故发生。

总之，溢流阀通过调节阀口的开闭来控制流动过多的油液排出，以维持液压系统的压力稳定。

调节螺母可以用于设置阀的启动压力和关闭压力，以适应不同的工作要求。

溢流阀工作原理

常随压力波动开启）。系统卸荷作用：在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时液压泵卸荷。溢流阀此时作为
卸荷阀使用。安全保护作用：系统正常工作时，阀门关闭。只有负载超过规定的极限（系统压力超过调定压力）时开启溢流，进行过载保护，使系统压力不再增
加（通常使溢流阀的调定压力比系统最高工作压力高 10%～20%）。
全文完！谢谢欣赏再见！
vip视频解析 /
溢流阀是一种液压压力控制阀，在液压设备中主要起定压溢流作用，稳压，系统卸荷和安全保护作用。下面跟大家讲解一下溢流阀的基本知识。溢流阀1溢流阀
工作原理溢流阀是一种液压压力控制阀，在液压设备中主要起定压溢流作用，稳压，系统卸荷和安全保护作用。溢流阀原理：在定量泵节流调节系统中，定量泵
提供的是恒定的流量，当系统压力增大时，会使流量需求减小。此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力。在定量泵节流调节系统中，定量
泵提供的是恒定流量。当系统压力增大时，会使流量需求减小。此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口常随压
力波动开启）。2溢流阀和减压阀的区别溢流阀是防止系统超载，保证安全。减压阀是在保证系统不过载的前提下，降低系统压力。1、减压阀主要是用来降低
液压系统某一分支油路的压力，使分支压力比主油路压力低且稳定，在调定压力的范围内，减压阀也像溢流阀那样是关闭的。但是随着系统压力的升高当达到减
常通的，通过狭窄通道减压。4、溢流阀的作用是稳压、溢流、过载保护。减压阀是减小压力，液压系统某一部分压里减小。用途不一样。所以不能代替。溢流
阀3溢流阀简介溢流阀是一种液压压力控制阀，在液压设备中主要起定压溢流作用，稳压，系统卸荷和安全保护作用。定压溢流作用：在定量压力增大时，会使流量需求减小。此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口

电磁溢流阀工作原理

电磁溢流阀工作原理令狐采学1）电磁溢流阀原理上，一般是由先导式溢流阀加上一个2位2通电磁阀组成。

2）这个电磁阀实际上由两部分组成：2位2通的液压阀部分，加上一个电磁铁。

2位2通阀是开通，还是关闭，是由电磁铁推动阀芯运动来实现的。

像楼上朋友讲的，有的阀电磁铁通电时打开，有的阀电磁铁断电时打开，萝目青菜个人各爱（根据系统要求选择）。

也就是说，电磁阀这里有一条通路一头与先导溢流阀的某个部位相连，另一头通过油管与油箱相连。

通过操作电磁铁可以让先导溢流阀的某个部位或者与油箱相通，或者不与油箱相通。

3）先导溢流阀的主阀上腔压力，是由先导阀加于控制的。

如果先导阀正常工作，即主阀上腔有先导阀规定的压力，则整个溢流阀就会在系统压力到达调定压力时其主阀口打开一定的开度，一方面能将系统多余流量流回油箱，另一方面又能维持系统的压力为先导阀的调定值。

可见，先导阀主要管压力，主阀服从先导阀的领导，在先导阀动作时将主阀口开到合适大小，正好将多余流量流出去，又不影响系统压力。

4）如果先导阀不调什么压力，也就是说主阀上腔没有先导阀控制的压力，这样主阀芯就解放了，由于没有来自上腔调压力，阀口就开到最大，油源来的油不再进入系统而以尽可能低的卸荷压力流回油箱。

5）可见定差溢流阀中的电磁阀，仅仅在系统卸荷时（液压阀部分）流过1－2升/分的先导流量，而浩浩荡荡的主流量还是通过主阀口流回油箱。

5）刚才讲的电磁阀的一头要与先导溢流阀的某个部位相连，什么部位？就是先导阀油路与主阀上腔连接到这个部位。

这个部位平时与先导阀油路相连，这个部位的压力也就是主阀上腔调压力，由先导阀决定。

现在有了电磁阀这个（并联的）接口，如果这个接口通过电磁阀与油箱相连，则主阀上腔也就基本没有什么压力了，就是系统卸荷了。

但系统不需要卸荷时，电磁阀将并联的通油箱口关闭，将控制主阀上腔调权力交回给先导阀。

并联的接口，就是一个边门的意思，平时边门关闭。

发生火灾等紧急情况时，可以从边门逃生。

电磁溢流阀工作原理图

电磁溢流阀工作原理图
由于电磁溢流阀是实体机电二位二通换向阀，所以工作原理图主要分为以下几个部分：
1. 电磁铁部分：电磁溢流阀采用电磁铁和可撤销机械力的铁心组成。

当电磁铁通电时，铁心会受到电磁力的作用向上运动，将溢流阀开启。

当电磁铁断电时，铁心会被压缩弹簧复位，使溢流阀关闭。

2. 液压部分：电磁溢流阀的内部有一个液压油路，液压油进入溢流阀后，通过阀芯的控制来控制溢流阀的开启和关闭。

当溢流阀关闭时，液压油无法通过阀芯的通道，阀芯通过弹簧被压紧，以阻止液压油流动。

当溢流阀开启时，液压油通过阀芯的通道，从而溢流到回油口。

3. 管路连接：电磁溢流阀通常与液压系统中的主控阀和执行机构连接。

液压油通过管路进入电磁溢流阀，经过控制开关后，再流向执行机构。

执行机构根据溢流阀的开启和关闭情况，调整液压系统的工作状态，实现液压系统的控制和调节。

总之，电磁溢流阀的工作原理是通过电磁铁和液压控制来实现对溢流阀的开启和关闭，从而控制液压系统的工作状态。

溢流阀工作原理

溢流阀工作原理溢流阀是一种常见的液压控制元件，它在液压系统中起到调节流量和压力的作用。

溢流阀通常由阀体、阀芯、弹簧和调节螺母等部份组成。

它的工作原理是通过调节液压系统中的流量来控制液压系统的压力。

溢流阀的工作原理可以简单描述为：当液压系统的压力超过设定值时，溢流阀会打开，将多余的液压油流回油箱，以维持系统的压力在设定范围内。

当液压系统的压力低于设定值时，溢流阀会关闭，阻挠液压油流回油箱，从而提高系统的压力。

具体来说，溢流阀的工作原理如下：1. 当液压系统的压力超过设定值时，压力作用在阀芯上，压力力大于弹簧力，使阀芯向下挪移，打开溢流通道，多余的液压油流回油箱。

2. 当液压系统的压力低于设定值时，弹簧力大于压力力，使阀芯向上挪移，关闭溢流通道，阻挠液压油流回油箱。

溢流阀的工作原理可以通过以下步骤更详细地描述：1. 液压油从液压泵进入液压系统，经过液压阀控制流向和流量。

2. 液压油进入溢流阀，同时作用在阀芯上。

3. 当液压系统的压力超过设定值时，阀芯被压力力推动向下挪移。

4. 阀芯的下移导致溢流通道打开，多余的液压油流回油箱。

5. 当液压系统的压力低于设定值时，阀芯被弹簧力推动向上挪移。

6. 阀芯的上移导致溢流通道关闭，阻挠液压油流回油箱。

通过以上工作原理，溢流阀能够有效地控制液压系统的压力和流量。

它在液压系统中的应用非常广泛，常见于各种工程机械、农机设备、航空航天等领域。

需要注意的是，溢流阀的工作原理是基于液压力学原理和弹簧力学原理的，因此在设计和使用时需要考虑液压系统的工作压力、流量需求以及溢流阀的调节范围等因素，以确保系统的安全可靠性和稳定性。

总结起来，溢流阀的工作原理是通过调节液压系统中的流量来控制系统的压力。

当系统压力超过设定值时，溢流阀打开，将多余的液压油流回油箱；当系统压力低于设定值时，溢流阀关闭，阻挠液压油流回油箱。

这种工作原理使得溢流阀成为液压系统中不可或者缺的重要元件。

溢流阀的工作原理及使用注意事项

溢流阀的工作原理及使用注意事项溢流阀是一种液压压力控制阀，在液压设备中主要起定压溢流作用，稳压，系统卸荷和安全保护作用。

溢流阀在装配或使用中，由于O形密封圈、组合密封圈的损坏，或者安装螺钉、管接头的松动，都可能造成不应有的外泄漏。

如果锥阀或主阀芯磨损过大，或者密封面接触不良，还将造成内泄漏过大，甚至影响正常工作。

定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。

当系统压力增大时，会使流量需求减小。

此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。

稳压作用：溢流阀串联在回油路上，溢流阀产生背压，运动部件平稳性增加。

系统卸荷作用：在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时液压泵卸荷。

溢流阀此时作为卸荷阀使用。

安全保护作用：系统正常工作时，阀门关闭。

只有负载超过规定的极限（系统压力超过调定压力）时开启溢流，进行过载保护，使系统压力不再增加（通常使溢流阀的调定压力比系统最高工作压力高10%——20%）。

实际应用中一般有：作卸荷阀用，作远程调压阀，作高低压多级控制阀，作顺序阀，用于产生背压（串在回油路上）。

溢流阀一般有两种结构：1、直动型溢流阀。

2、先导式溢流阀。

对溢流阀的主要要求：调压范围大，调压偏差小，压力振摆小，动作灵敏，过载能力大，噪声小。

溢流阀注意事项：噪声和振动液压装置中容易产生噪声的元件一般认为是泵和阀，阀中又以溢流阀和电磁换向阀等为主。

产生噪声的因素很多。

溢流阀的噪声有流速声和机械声二种。

流速声中主要由油液振动、空穴以及液压冲击等原因产生的噪声。

机械声中主要由阀中零件的撞击和磨擦等原因产生的噪声。

（1）压力不均匀引起的噪声先导型溢流阀的导阀部分是一个易振部位如图3所示。

在高压情况下溢流时，导阀的轴向开口很小，仅0.003——0.006厘米。

过流面积很小，流速很高，可达200米/秒，易引起压力分布不均匀，使锥阀径向力不平衡而产生振动。

先导式电磁溢流阀原理

先导式电磁溢流阀原理
先导式电磁溢流阀是一种常用的控制元件，主要用于控制液压系统中的压力和流量。

其工作原理如下：
1. 结构：先导式电磁溢流阀主要由主阀和先导阀组成。

主阀负责控制溢流阀的开闭，先导阀负责控制主阀的开闭。

两个阀体通过导联管相连。

2. 工作过程：当液压系统中的压力超过设定值时，先导阀感应到系统中的压力变化，通过阀芯的运动来改变主阀的开关状态。

3. 先导阀工作原理：先导阀中有一个阀芯，阀芯上有一个弹簧。

当系统中的压力低于设定值时，弹簧将阀芯推向主阀，使得主阀打开。

当系统中的压力高于设定值时，压力作用在阀芯上，将阀芯从主阀中拉离，使得主阀关闭。

4. 主阀工作原理：当先导阀将主阀打开时，液压油从溢流阀中通过，流回油箱，以维持系统中的压力不超过设定值。

当先导阀将主阀关闭时，液压油无法从溢流阀中流回油箱，从而增加液压系统中的压力。

5. 特点：先导式电磁溢流阀具有灵敏的响应速度和较高的控制精度。

它可以根据实际需要来调整系统中的压力和流量，起到保护液压系统的作用。

以上就是先导式电磁溢流阀的工作原理，通过先导阀和主阀的协同工作，实现对液压系统中压力和流量的控制。

溢流阀的工作原理及分析

【溢流阀的工作原理及分析】直动型溢流阀直动式溢流阀的结构原理图及图形符号，它由阀芯（滑阀）及调压机构（调压螺钉和调压弹簧）等主要部分组成。

阀体左、右两端开有溢流的进口P（按液压泵或被控液压油路）和出油口T（接油箱），阀体中开有阻尼孔和泄油孔。

这种阀是利用进油口的液压力直接与弹簧力相平衡来进行压力控制的。

液压油从油口P进入阀体孔内的同时，经阻尼孔进入阀芯底部，当作用于阀芯的向上的液压作用力较小时，阀芯在弹簧力的作用下处于下端位置，油口P与T不相通。

当油压升高至使阀芯底部端向上的液压力大于弹簧预调力时，阀芯上升，直到阀口开启，油口P与T相通，液压油液经出油口T溢流回油箱，使油口P的压力稳定在溢流阀的调定值。

通过调压螺钉5、调压弹簧7的预调力，即可调整溢流压力。

经阀芯与阀体孔径向间隙泄漏弹簧腔的油液，直接通过油孔8与溢流阀进口压力，高压时所需调节力及弹簧尺寸较大，故多用于低压系统场合。

先导型溢流阀先导型溢流阀的结构原理及图形符号，它由先导阀（导阀芯7及调压弹簧8）和主阀（主阀芯2及复位弹簧4）两大部分构成，先导阀负责调压，主阀负责溢流。

阀体1上开有进油口P、出油口T 和一个远程控制口K，主阀内设有阻尼孔3和泄油孔12，主阀与先导阀间设有阻尼孔5。

这种阀的主阀启、闭受控于先导阀，即利用主阀芯上、下两端的压力差与弹簧相平衡进行压力控制。

液压油从进油口P进入，通过阻尼孔3后作用在先导阀上，并经阻尼孔5流入主阀芯上端，同时进入主阀芯底端。

当进油口的压力较低，先导阀上的液压作用力不足以克服调压弹簧8的作用力时，先导阀关闭，没有油液流过阻尼孔3，所以主阀芯上、下两端的压力相等，在复位弹簧4的作用下，主阀芯2上在最下端位置，溢流阀进油口P和回油口T不通，没有溢流。

当进油口压力长高到先导阀上的液压力大于调压弹簧8的预调力时，先导阀打开，液压油即通过阻尼孔3，经先导阀和泄油孔12流回油箱。

由于阻尼孔3的作用，使主阀芯上端的压力小于下端，两者出现压力差。

电磁溢流阀的工作原理

电磁溢流阀的工作原理
电磁溢流阀是一种常闭型的电磁阀，其工作原理是通过电流的切断和接通来控制溢流阀的开启和关闭。

1.溢流阀的开启：当溢流阀处于关闭状态时，电磁阀线圈通电，产生一个磁场。

这个磁场将电磁阀的阀芯吸引并向上举起，使得阀芯与阀座分离，从而形成一个流经阀座的通道。

这时，液体可以通过通道流入阀内，压力得到释放，从而实现溢流。

2.溢流阀的关闭：当溢流阀达到一定设定压力时，电磁阀线圈
断电，磁场消失。

由于重力的作用，阀芯重新落下，与阀座闭合，关闭溢流通道。

这时，液体无法继续通过阀座，压力得到提升，溢流停止。

整个工作过程中，电磁阀的切断和接通起到了溢流阀开启和关闭的控制作用。

根据需求可以通过控制电磁阀的通电时间和切断时间来调节溢流阀的开启和关闭速度，以实现精确的压力控制。

电磁溢流阀的工作原理

电磁溢流阀的工作原理
电磁溢流阀是一种应用在工业控制领域的液压元件，它在液压系统中起着至关重要的作用。

其工作原理是由电磁线圈通电产生感应电动势，通过电磁溢流阀中的电磁阀转换成控制油压。

其特点是：
1.控制信号直接从电信号中取得，不受系统压力变化的影响。

2.电磁溢流阀没有弹簧储能，响应时间快。

3.控制精度高，可达0.1MPa。

4.结构简单，易于维护。

5.无泄漏，噪声低。

6.密封性能好，避免了漏液和泄漏的影响。

7.对工作液的适应性好。

8.调节范围广，可与其他阀组合使用。

9.工作压力范围广：常压至10MPa（1MPa=10MPa），最
高可达20MPa（20MPa=50MPa），流量为2L/min；低压为
1~10MPa（1~2MPa=10~20MPa），最高可达40MPa
（40MPa=100MPa），流量为2L/min；高压为1~20MPa
（1~2MPa=40~60min），最高可达100Pa；流量为2L/min。

—— 1 —1 —。

常开式电磁溢流阀的工作原理

常开式电磁溢流阀的工作原理
常开式电磁溢流阀是一种利用电磁力控制溢流流量的装置。

它由电磁铁、节流孔和调节座等组成。

工作原理如下：
1. 当电磁铁不通电时，铁芯将位于座阀的顶部。

此时，溢流通道被关闭，流体无法通过。

2. 当电磁铁通电时，电磁力将电磁铁的铁芯吸引，使其移动到座阀的底部。

同时，控制座与座阀之间的间隙放大，形成一个溢流通道。

3. 当流体通过溢流通道流动时，由于通道的突然扩大，流速变慢，压力降低。

4. 当流体压力恢复到设定值时，控制座会受到流体力的作用，将座阀重新关闭。

此时，溢流通道被重新封闭，流体停止溢出。

通过调节电磁铁的通断来控制溢流通道的开闭，从而实现对流体溢流流量的控制。

常开式电磁溢流阀适用于需要维持恒定压力的系统，当系统压力达到设定值时，多余的流体将通过溢流通道排出，从而防止系统压力过高。

先导式电磁溢流阀工作原理

先导式电磁溢流阀工作原理
电磁溢流阀是一种用于操作液压系统的控制元件，是先导式电磁
阀的一种。

它的工作原理是利用电磁铁的作用，在系统中调节液体流
量和压力。

下面就来一步步分析电磁溢流阀的工作原理。

第一步：基本结构
先导式电磁溢流阀主要由电磁铁、机械结构和液控部分组成。

电磁铁
由线圈、铁芯和阀芯组成。

机械结构由弹簧和阀芯组成。

液控部分由
液控盘、销、阀座和泄压口组成。

第二步：工作原理
当无电信号时，电磁铁没有磁力作用，阀芯处于弹簧的作用下停留在
阀座上，阀口关闭。

当电磁铁通电时，电磁铁产生磁力作用，吸引阀
芯向下运动，压缩弹簧。

阀芯与阀座分离，液体通过阀口进入压力油路，同时液控盘上的压力也随之升高，销被压住，阀口可以打开。

第三步：关闭原理
当电磁铁停止通电时，磁力消失，弹簧的作用下，阀芯回到阀座上，
阀口关闭。

同时液控盘的压力也随之下降，销离开压力口，液体通过
泄压口返回油箱，阀口关闭。

总之，先导式电磁溢流阀是一个非常重要的液压元件。

通过控制
电磁铁的开关来调节液体的流量和压力，以达到对液压系统的控制作用。

而其工作原理主要分为电磁铁的开关作用和液控部分的压力调节
作用。

对于工业自动化生产有着很大的作用，是一种不可缺少的元件。

溢流阀的分类及符号

溢流阀的分类主要有两种：直动式溢流阀和间接式溢流阀。

直动式溢流阀又称为电磁液压溢流阀，其工作原理是通过电磁铁控制溢流阀芯的位置，从而实现控制液压系统的压力、流量等参数。

这种阀的常用符号为一个圆形图形，内部有一个箭头和一个“S”字形，表示溢流阀芯位置的状态。

间接式溢流阀是通过液压系统的压力和流量控制溢流阀的工作，它的主要优点是可以在不增加电气设备的情况下控制液压系统的压力和流量。

这种阀的常用符号也是一个圆形图形，但内部有一个箭头和一个斜线，表示溢流阀芯位置的状态。

此外，在某些特定场合，如中高压和大流量场合，通常会采用先导式溢流阀，它包含先导阀和主阀两部分。

电磁溢流阀是在先导溢流阀的基础上加二位电磁换向阀，通过控制先导阀的控制油路是否通油箱，以实现液压系统的卸荷和加载。

还有一种卸荷溢流阀，又称为单向溢流阀，当系统压力不高时，单向阀打开，泵向系统供油；当压力升高，溢流阀开启溢流，系统卸荷，此时单向阀关闭。

电磁溢流阀的工作原理

电磁溢流阀的工作原理
电磁溢流阀，又称为电磁溢流保护器，是一种用于保护电动机的设备。

其工作原理如下：
1. 电磁操纵阀：电磁溢流阀的核心部分是电磁操纵阀，它由一个电磁铁和一个冲床组成。

当电流通过电磁铁时，冲床会被吸引使得电磁操纵阀打开。

2. 溢流阀：当电机正常工作时，其负载电流会通过电磁操纵阀，然后流向电磁溢流阀的溢流阀部分。

溢流阀内设置了一个可调节的溢流阀芯，通过调节这个溢流阀芯的位置可以控制流经的液体流量。

3. 溢流阀芯位置调节：溢流阀芯位置的调节是通过溢流阀弹簧和活塞来实现的。

通过调整弹簧的预压力，可以改变溢流阀芯的位置，从而控制流经溢流阀的液体流量。

当电机负载过大时，电流会超过电磁溢流阀设定的上限，此时电磁操纵阀会打开，使得溢流阀芯挡板被电磁操纵阀推动，开启溢流通道，液体从溢流通道流出，从而实现溢流保护。

4. 电机停止或过载解除：当电机停止或负载下降至正常范围时，电流减小到设定的下限值以下，此时电磁操纵阀会关闭，使得溢流通道被溢流阀芯挡板堵塞，液体停止流出。

电机恢复正常工作。

总而言之，电磁溢流阀通过监测电机负载电流，当电流超过设
定上限值时，通过电磁操纵阀打开溢流通道，将液体流出，从而起到保护电机的作用。

溢流阀工作原理

溢流阀工作原理
溢流阀是一种用于控制液压系统压力的装置，它能够自动调节流体的流量，以保持系统的压力在设定的范围内稳定工作。

溢流阀通常由阀体、阀芯、弹簧和调节螺钉等部件组成。

工作原理如下：
1. 压力调节：溢流阀通过调节螺钉上的弹簧力来控制系统的工作压力。

当系统压力超过设定值时，阀芯受到压力的作用向上挪移，流体通过溢流阀的溢流口流回油箱，从而降低系统的压力。

2. 流量控制：溢流阀还能控制系统中的流量。

当流体通过溢流阀时，阀芯会根据流量大小的变化来调整溢流口的开启程度。

当流量增大时，阀芯会上升，溢流口开启程度增大，流体流回油箱的流量也增大，从而降低系统的压力。

相反，当流量减小时，阀芯会下降，溢流口开启程度减小，流体流回油箱的流量也减小，从而增加系统的压力。

3. 压力损失：溢流阀在工作过程中会产生一定的压力损失。

当流体通过溢流阀时，由于溢流口的存在，流体味产生一定的阻力，从而使得系统的压力降低。

这种压力损失可以通过调节螺钉上的弹簧力来控制。

4. 安全保护：溢流阀还具有安全保护的功能。

当系统发生故障或者超负荷时，溢流阀能够自动打开，将多余的流体流回油箱，以保护液压系统的安全运行。

总结起来，溢流阀通过调节螺钉上的弹簧力来控制系统的压力和流量，以保持系统在设定的压力范围内稳定工作。

它不仅能够实现压力调节和流量控制，还能提供安全保护功能，确保液压系统的正常运行。

溢油阀原理

溢油阀原理
溢流阀的工作原理主要基于弹簧压力调节来控制油压的大小。

当油泵工作产生压力时，弹簧的力度会推动钢球达到密封效果，如果油压达到一定的高度，钢球会被压力顶开后移，产生泄压，当泄压达到一定程度后，钢球会再次闭合，从而维持油路的压力稳定。

溢流阀还可以通过调节弹簧的力度来改变油压，以适应不同的压力需求，当油压超过设定值时，多余的油压会被泄压到回油管内部，重新参与油压供给，溢流阀不仅具有调压作用，还具有稳压作用，通过对油液的溢流，使系统压力保持恒定，从而实现系统的稳压，相当于电路中的稳压器。

此外，溢流阀按结构及动作分为直动式溢流阀和先导式溢流阀两种，直动式溢流阀主要由调节螺母、调压弹簧、阀芯组成，当进油压力升高时，阀芯移动，阀口被打开，将多余的油液排回油箱，通过调节手轮，可以改变弹簧的预紧力，从而调整溢流阀进油口处的油液压力。
