WHS质量控制点
WHS-质量控制点设置表

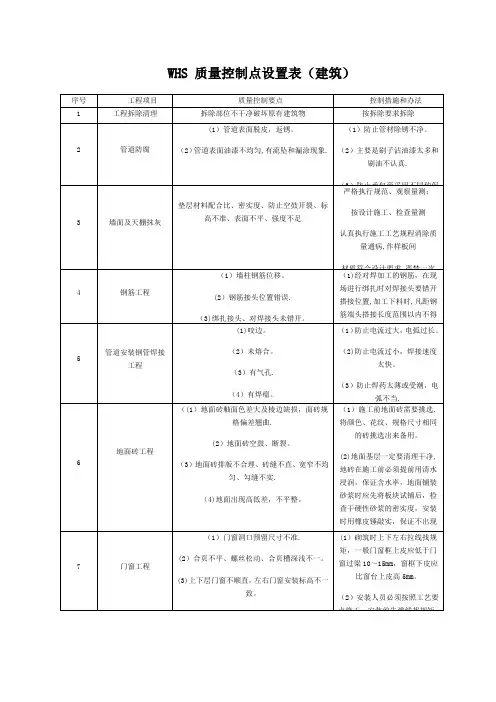

（2）水沟盖板采用热镀锌格板，不锈钢水槽安装后，排水沟盖板安装前，测量班要对施工段排水沟盖板安装基底进行检查，对不合格部位进行修。确保排水沟盖板安装基座平整，标高符合设计要求。排水沟盖板安装平顺，不晃动。
10
脚手架搭设
（1）脚手架构架结构及尺寸；
预防措施
设施/设备的可用性和可维护性
1
焊机未检定或超过有效期
1
1
3
3
1.焊机定期检定并有记录台账；
2.日常检查中确认在用的焊机经检定且合格
2
安装设备损坏或出现故障
1
1
2
2
1.操作人员能力胜任，避免误操作损坏设备；
2.设备定期维护保养及检修；
3.常用设备故障后有备用设备；
4.有稳定且合格的外协加工供方
（2）节点连接的可靠性；
（3）垂直度与水平偏差；
（4）连墙件的设置；
（5）整体性拉结杆件；
（6）脚手板的铺设；
（1）构架结构符合规范、设计和有关规定，个别部位的尺寸变化在允许范围内；
（2）扣件的拧紧程度应当控制在扭力矩达到4060N.m；相邻杆件的接头应相互错开并置于不同的构架框格内；搭接杆件搭接长度≥0.8m；各杆件端头伸出扣件盖板边缘长度不应小于100mm；
7
门窗工程
(1)门窗洞口预留尺寸不准。
(2)合页不平、螺丝松动、合页槽深浅不一。
(3)上下层门窗不顺直，左右门窗安装标高不一致。
(1)砌筑时上下左右拉线找规矩，一般门窗框上皮应低于门窗过梁10～15mm，窗框下皮应比窗台上皮高5mm。
(2)安装人员必须按照工艺要点施工，安装前先弹线找规矩，做好准备工作后，先安样板，合格后再全面安装。
WHS质量控制点
35kVXXX变T接XXX线线路（工程）WHS控制点设置批准:审核:编制:✠✠✠有限公司年 月☟控制点设置为贯彻“百年大计，质量第一”的方针，全面落实中国南方电网有限责任公司建设“智能、高效、可靠”绿色电网的战略目标，建设规范达标、绿色可靠、文档齐全的基建工程，根据本工程特点和施工内容，编制 ☟设置表，在施工过程中严格执行，分阶段提交 ☟执行情况汇总表并提供相关 ☟记录资料备查。
工程质量 ☟控制点的设置原则质量控制点的设置以现行国家或行业工程施工质量验收规范、工程施工及验收规范中规定应检查的项目为依据。
对产品的适用性（性能、精度、寿命、可靠性、安全性等）有严重影响的关键质量特性、关键部位和重要影响因素应设置质量控制点。
对工艺有严格要求、对下道工序的工作有严重影响的关键部位或工序应设置质量控制点。
所有隐蔽工程都是设置为质量控制点。
对质量不稳定、容易出现不合格品的环节，应设置质量控制点。
可能对生产安全有严重影响的关键项目设置质量控制点。
工程质量 ☟控制点的设置类型根据施工中各工序的质量控制点对工程最终质量影响的重要程度及不同的质量控制类型，将质量控制点的类型划分为见证点（ ）、停工待检点（☟）、旁站点（ ）三种类型。
工作程序要求工程质量 ☟控制点设置表审批工程开工前，由施工项目部编制工程质量检验及评定范围项目划分表提交监理项目部，各单位根据已审批的质量检验及评定项目划分范围，编制各单位工程质量 ☟控制点设置表。
设置表由监理项目部组织业主、勘察、设计、施工项目部有关人员会审，经业主项目部批准，作为工程项目质量 ☟控制点设置计划。
经审批的质量控制点设置表作为质量控制、工程验收、质量监督检查的依据文件之一，在工程质量控制全过程中实施。
业主、勘察、设计、监理项目部应依据各控制点内的工作内容制定质量控制措施。
☟质量控制点的发起单位均为施工单位。
WHS-质量控制点设置表
2
3
6
1.对员工进行安全教育及宣传；
2。易燃材料存放区域禁止火源
4。完工焊缝按规范要求进行检查
2
交付产品无法顺利使用或使用不便
1
2
3
6
1。生产制造严格按照图纸和工艺执行并严格检查；
2。产品出厂前进行预组装,确认其装配性能良好;
3。随产品附带装配说明书等文件，指导客户正确安装
3
交付产品出现管道开裂甚至返锈
1
1
3
3
1。涂装作业人员技能合格,表面处理严格执行规范要求; 2.涂装时确保环境条件满足施工要求； 3。涂装完成后严格按照规范检验；
（4)地面出现高低差，不平整。
（1）施工前地面砖需要挑选,将颜色、花纹、规格尺寸相同的砖挑选出来备用。
(2)地面基层一定要清理干净,地砖在施工前必须提前用清水浸润，保证含水率，地面铺装砂浆时应先将板块试铺后，检查干硬性砂浆的密实度，安装时用橡皮锤敲实，保证不出现空鼓、断裂。
(3）地面铺装时一定要做出灰饼标高，拉线找直，水平尺随时检查平整度.擦缝要仔细。
3
搬运设备（如吊车、叉车）损坏或出现故障
1
1
2
2
1。操作人员能力胜任,避免误操作损坏设备；
2。定期维护保养及检修；
3。可随时联系吊车保障生产需要
4
计量器具、监视测量设备未检定或超过有效期
2
1
3
6
1。建立台账及检定计划，定期检定；
2。日常检查中确认其已经检定且合格
5
计量器具、检测设备损坏或丢失
1
2
3
6
1
1
3
3
1。作业人员上岗前经过资质鉴定；
工程WHS质量控制点明细表
√
√
√
√
7
通风、空调工程
1
风管及部件安装
√
√
√
√
2
通风机安装
√
√
√
√
8
电气照明工程
1
配管、配线
√
√
√
√
2
照明器具及配电箱工程
√
√
√
√
注：一式三份。批准后送建设单位、施工单位、现场监理部各一份
工程项目W、H、S质量控制点明细表
编号：BTG007
项目名称：110kV五池变电站 专业：土建 日期：
√
√
6
砖砌体
√
√
√
√
7
填
√
√
√
2
主体工程
1
模板
√
√
√
2
钢筋
√
√
√
3
砼
√
√
√
4
构件吊装
√
√
√
5
砌砖
√
√
√
3
地面屋面工程
1
基层
√
√
√
√
2
面层
√
√
√
√
4
门窗工程
工程分层
工程项目容
监 理
检 验 单 位
备注
单位工程
分部工程
分项工程
见证点W
停止点H
旁站点S
班
组
施工队
公
司
业主监理
9
水池工程
1
挖方
√
√
√
√
2
垫层
√
WHS质量控制点
35kVXXX变T接XXX线线路（工程）WHS控制点设置批准:审核:编制:XXX有限公司2012年03月WHS控制点设置为贯彻“百年大计，质量第一”的方针，全面落实中国南方电网有限责任公司建设“智能、高效、可靠”绿色电网的战略目标，建设规范达标、绿色可靠、文档齐全的基建工程，根据本工程特点和施工内容，编制WHS设置表，在施工过程中严格执行，分阶段提交WHS执行情况汇总表并提供相关WHS记录资料备查。
1.工程质量WHS控制点的设置原则1.1 质量控制点的设置以现行国家或行业工程施工质量验收规范、工程施工及验收规范中规定应检查的项目为依据。
1.2 对产品的适用性（性能、精度、寿命、可靠性、安全性等）有严重影响的关键质量特性、关键部位和重要影响因素应设置质量控制点。
1.3 对工艺有严格要求、对下道工序的工作有严重影响的关键部位或工序应设置质量控制点。
1.4 所有隐蔽工程都是设置为质量控制点。
1.5 对质量不稳定、容易出现不合格品的环节，应设置质量控制点。
1.6 可能对生产安全有严重影响的关键项目设置质量控制点。
2.工程质量WHS控制点的设置类型2.1根据施工中各工序的质量控制点对工程最终质量影响的重要程度及不同的质量控制类型，将质量控制点的类型划分为见证点（W）、停工待检点（H）、旁站点（S）三种类型。
3.工作程序要求3.1工程质量WHS控制点设置表审批工程开工前，由施工项目部编制工程质量检验及评定范围项目划分表提交监理项目部，各单位根据已审批的质量检验及评定项目划分范围，编制各单位工程质量WHS控制点设置表。
设置表由监理项目部组织业主、勘察、设计、施工项目部有关人员会审，经业主项目部批准，作为工程项目质量WHS控制点设置计划。
经审批的质量控制点设置表作为质量控制、工程验收、质量监督检查的依据文件之一，在工程质量控制全过程中实施。
业主、勘察、设计、监理项目部应依据各控制点内的工作内容制定质量控制措施。
WHS质量控制点
35kVXXX变T接XXX线线路（工程）WHS控制点设置批准:审核:编制:XXX有限公司2012年03月WHS控制点设置为贯彻“百年大计，质量第一”的方针，全面落实中国南方电网有限责任公司建设“智能、高效、可靠”绿色电网的战略目标，建设规范达标、绿色可靠、文档齐全的基建工程，根据本工程特点和施工内容，编制WHS设置表，在施工过程中严格执行，分阶段提交WHS执行情况汇总表并提供相关WHS记录资料备查。
1.工程质量WHS控制点的设置原则1.1 质量控制点的设置以现行国家或行业工程施工质量验收规范、工程施工及验收规范中规定应检查的项目为依据。
1.2 对产品的适用性（性能、精度、寿命、可靠性、安全性等）有严重影响的关键质量特性、关键部位和重要影响因素应设置质量控制点。
1.3 对工艺有严格要求、对下道工序的工作有严重影响的关键部位或工序应设置质量控制点。
1.4 所有隐蔽工程都是设置为质量控制点。
1.5 对质量不稳定、容易出现不合格品的环节，应设置质量控制点。
1.6 可能对生产安全有严重影响的关键项目设置质量控制点。
2.工程质量WHS控制点的设置类型2.1根据施工中各工序的质量控制点对工程最终质量影响的重要程度及不同的质量控制类型，将质量控制点的类型划分为见证点（W）、停工待检点（H）、旁站点（S）三种类型。
3.工作程序要求3.1工程质量WHS控制点设置表审批工程开工前，由施工项目部编制工程质量检验及评定范围项目划分表提交监理项目部，各单位根据已审批的质量检验及评定项目划分范围，编制各单位工程质量WHS控制点设置表。
设置表由监理项目部组织业主、勘察、设计、施工项目部有关人员会审，经业主项目部批准，作为工程项目质量WHS控制点设置计划。
经审批的质量控制点设置表作为质量控制、工程验收、质量监督检查的依据文件之一，在工程质量控制全过程中实施。
业主、勘察、设计、监理项目部应依据各控制点内的工作内容制定质量控制措施。
WHS质量关控制点
WHS质量关控制点1. 引言在现代的工程项目中，质量关控制点 (WHS) 是确保项目从设计到实施过程中质量可控的重要环节。
通过在关键节点上进行质量控制，可以有效降低项目风险，提高项目的成功率。
本文将介绍WHS质量关控制点的概念、作用及其在工程项目中的应用。
2. WHS质量关控制点的概念WHS质量关控制点是指在工程项目中被视为质量决策点的特定位置或事件。
这些控制点通常与项目的关键功能、重要检查和验证任务以及最终成果品质有关。
通过对这些关键节点进行质量控制，可以确保项目在各个阶段的质量可控。
3. WHS质量关控制点的作用WHS质量关控制点在工程项目中发挥着至关重要的作用，具体包括以下几个方面：3.1 确保质量可控通过在关键节点上进行质量控制，WHS质量关控制点可以帮助项目团队在项目实施过程中及时发现和解决潜在的质量问题，从而确保项目的质量可控。
3.2 提高项目成功率WHS质量关控制点可以帮助项目团队在项目的各个阶段进行有效的质量控制，避免项目质量问题的积累，从而提高项目的成功率。
3.3 降低项目风险通过在关键节点上进行质量控制，WHS质量关控制点可以有效降低项目的风险。
通过及时发现和解决质量问题，可以防止问题进一步扩大，从而减少项目的风险。
4. WHS质量关控制点在工程项目中的应用WHS质量关控制点在工程项目中有着广泛的应用，常见的应用场景包括以下几个方面：4.1 设计阶段在项目的设计阶段，WHS质量关控制点可以包括设计方案的评审、设计图纸的审查等。
通过对设计阶段的质量关控制点进行把控，可以及时发现并修正潜在的设计问题，确保设计阶段的质量可控。
4.2 采购阶段在项目的采购阶段，WHS质量关控制点可以包括供应商的评估、材料的检验等。
通过对采购阶段的质量关控制点进行把控，可以确保采购的材料质量符合项目要求，减少采购风险。
4.3 施工阶段在项目的施工阶段，WHS质量关控制点可以包括现场的巡检、施工工序的审查等。
WHS质量控制点
精心整理35kVXXX变T接XXX线线路（工程）WHS控制点设置批准:1.4 所有隐蔽工程都是设置为质量控制点。
1.5 对质量不稳定、容易出现不合格品的环节，应设置质量控制点。
1.6 可能对生产安全有严重影响的关键项目设置质量控制点。
2.工程质量WHS控制点的设置类型2.1根据施工中各工序的质量控制点对工程最终质量影响的重要程度及不同的质量控制类型，将质量控制点的类型划分为见证点（W）、停工待检点（H）、旁站点（S）三种类型。
3.工作程序要求3.1工程质量WHS控制点设置表审批工程开工前，由施工项目部编制工程质量检验及评定范围项目划分表提交监理项目部，各单位根据已审批的质量检验及评定项目划分范围，编制各单位工程质量WHS控制点设置表。
设置表由监理项目部组织业主、勘察、设计、施工项目部有关人员会审，经业主项目部批准，作为工程项目质量WHS控制点设置计划。
经审批的质量控制点设置表作为质量控制、工程验收、质量监督检查的依据文件之一，在工程质量控制全过程中实施。
业主、勘察、设计、监理项目部应依据各控制点内的工作内容制定质量控制措施。
方。
HH 在48并形4.线路工程质量控制关键点清单6.线路专业控制标准项目名称：路径复测(H) 编号：XL01项目名称：岩石、掏挖基础分坑和开挖(H) 编号：XL04项目名称：导地线（含O P G W）紧线(W) 编号：XL20项目名称：深埋式接地装置(H) 编号：XL23控制点使用1张H质量控制记录表记录。
如：线路基础混凝土浇筑前基础坑深、基坑土质、基础坑底板尺寸H点，可合并1张记录表。
S记录表（旁站点记录表）编号 BTS为变电土建工程、BDS为电气安装工程、XLS为架空送电线路工程、 DLS为高压电缆线路工程、PDS为配网工程旁站点记录表，序号与工程检查同步。
S质量控制检查表为质量旁站点通用检查表，记录表编号按专业检查同步排序，每个控制点使用1张S质量控制检查表记录。
线路专业控制标准7.1 见证点（w）质量控制记录表见证点（w）质量控制记录表工程名称：编号：3、工程编号：按工程质量WHS控制点设置，土建专业五级或线路、电气专业三级工程编号；气体试验见证点4、控制标准编号：本项检查点采用工程质量控制标准编号，如绝缘油和S F6检查，编号为SY14；5、检查部位：如试验报告检查或活动墙面检查等；6、检查日期：同步检查日期；7、检查项目及检查方式：采用工程质量控制标准设置的检查项目和相应的检查方式；8、检查情况：被检查项目实体质量的，例如结构、工艺、观感、文件内容、试验项目等见证检查情况;9、检查结论：检查合格、符合设计要求或符合验收规范等;10、在同时进行多项同类项工程质量检查时，可合并使用1张W质量控制记录表记录，文件、现场见证中如果存在审批文件或签字确认文件，可以不再形成W记录。
WHS工程质量控制点
序号 控制点名称 控制点类型 控制点级别
人员
机械
控制措施
材料
方法
环境
检测
备注
1
测量控制
W-S
B
操作人员资格确 定
测量仪器检校
操作规程
气候
用其它仪器复核
薄弱环节
2
边坡开挖
W-S
3 混凝土浇筑
H
4 钢筋连接 W－P、R
B
操作人员资格确 定
开挖机械检校
作业指导书
观察、测量仪器检测 薄弱环节
A
作业人员、试验 人员资格
气候 观察，吊铅锤检查垂直度 薄弱环节
6 回填质量 W-S、R 7 支架搭设 W－P、R
A
操作人员资格确 定
检测机械验证
操作规程和作业 指导书
钻心取样，用钢尺量，压 实度检测
薄弱环节
B
操作人员资格确 定
材料批次与质 量证明书
施工方案
气候
根据方案进行检查，检查 剪刀撑、扫地杆、连接件 薄弱环节
、顶托长度等
搅拌运输机械 验证，振捣、抹
平、养护
水泥、水、砂 、石、外加剂 等数量及质量
验证
浇筑方案
电、道路、 钢筋、埋件、模板检查验
气候
收，试验报告及配合比薄弱Leabharlann 节B操作人员资格确 定
材料批次与质
量证明书和材 操作规程和作业
质报告验证、
指导书
电
焊条质量
观察、用钢尺量
薄弱环节
5
模板安装
W-S
B
作业人员确定
施工方案
WHS质量控制点在变电站工程中的应用
WHS质量控制点在变电站工程中的应用WHS质量控制点是指基建工程中针对关键工序确定的关键质量控制点，分为：见证点W(WitnessPoint)、停工待检点H(HoldPoint)、旁站点S(Standby Point)其中，W点是指在规定的工序实施前，监理到现场进行见证检查或进行文件检查的控制点未经监理检查认可不得超越该点作业的控制点；H点是指作业过程中;S点是针对工程关键部位和关键工序的质量控制而设置的全过程连续监控点。
在变电站工程中，WHS点涵盖了输电线路、电气安装、变电土建、电气试验、继电保护、综合白动化、通、配网工程及物资到货验收等专业和内容，涵盖面较宽，保证了质量控制的全面性和专业性。
南网公司对WHS质量控制点的推行由监理单位负责落实，使监理成为质量控制的监控主体。
在近年来的工程应用中我们也根据现场实际情况进行了丰富和完善，本文将结合实例对WHS质量控制点的具体应用进行分析和总结。
由于变电站工程涉及的主要专业就是电气和土建，输电线路和配网实质上也由电气和土建专业组成，电气试验、保护及白动化等也归类为电气专业，因此本文仅以电气和土建专业为代表加以阐述。
1质量控制点的具体应用为更好地监控和评价变电站工程实体质量，在WHS质量掌握点的框架下又引入了质检点和抽检点的概念。
质检点是指WHS质量掌握点涉及的具备施工质量检查条件的土建工程的检验批、其他专业的分项工程;抽检点指抽样选取确定的质检点。
抽检点从质检点中抽取，接纳抽样统计方法确定，抽检比例一般为检查时段内质检点数量的10%〜30%,由此可得出某一检查时段内的WHS合格率=抽检合格点总数/抽检点总数X 100%,也就能根据合格率的高低大致确定变电站工程的施工质量程度品级。
具体应用如下。
1.1制订月（周）检查计划根据本月施工计划，制定WHS检查月度计划，重点为：把本月的施工内容细化到分部分项工程，找出对应的质量控制点，再根据施工内容的分项（电气）和检验批（土建）设定可能产生的质检点个数。
基建工程质量控制标准WHS学习课件
• 一、WHS定义：
• 4、质检点：指W、H、S涉及的具备施工质量检查条件的土建 工程检验批，其他专业分项工程。
• 5、抽检点：指抽样选取确定的质检点。（在本月或本周列 入的WHS质检点中选取，抽检比例一般为质检点数量的10— 30%，抽检应涵盖W、H、S点，同时还应涵盖各专业）。
• 3、监理项目部根据工程实际进度，对具备施工质量检查 条件的，按设置表对应的WHS检查表及选定的抽检执行项 目，对质量控制点的实体质量进行检查，填写相应的 W(H\S)检查表。
• 4、 监理项目部每月定期填写WHS合格率检查分析表、单 项工程WHS合格率统计表，并按要求上报业主项目部及公 司。
16
四、质量控制标准WHS设置表的使用：
❖ ①检查（检验）项目数是指根据工程进度实际检查（检验）的项目数。 ❖ ②优（合格率≥95%）；良（95%＞合格率≥90%）；中（90%＞合格率
≥80%）；不合格（合格率＜80%）。 ❖ ③关键（主要、主控）项有一项不合格的，即不能评为“优、良”。 ❖ ④验评是否填写不纳入合格率统计范围。
7、其他注意事项
❖ 抽检时段：为抽查时刻，当时不合格的项目需要整改。 ❖ 抽检比例：南网要求做的深度是10%-30%,抽检比例以外其他的监理记录包括有日记、
旁站记录、见证记录等可继续使用 ；有能力可多做。
❖ 平行检验：WHS就是监理平行检验。 ❖ 继保、综合自动化、通信，监理目前难到位。 ❖ 取消典表表单D03、D04、D05、D06、D07表 ❖ 资料归档：过程中产生的记录表、分析表、统计表都在过程中整理、存档、移交。 ❖ 物资到货检查表 ：抽查，配网可在批次到货中抽查。
工程WHS质量控制点明细表
项目名称：110kV五池变电站 专业：土建 日期：
工程分层
工程项目容
监 理
检 验 单 位
备注
单位工程
分部工程
分项工程
见证点W
停止点H
旁站点S
班
组
施工队
公
司
业主监理
3
地面水磨石砂浆面
√
√
√
4
门窗工程
1
钢门窗安装
√
√
√
5
屋面工程
1
找平层
√
√
√
2
保温隔热层
√
√
√
3
防水层
√
√
√
4
落水管
√
√
分项工程
见证点W
停止点H
旁站点S
班
组
施工队
公
司
业主监理
3
（防火门）钢门窗安装
√
√
√
√
4
铝合金门窗安装
√
√
√
√
5
屋面工程
1
找平层
√
√
√
√
2
保温隔热层
√
√
√
√
3
防水层
√
√
√
√
4
水落管
√
√
√
√
6
电缆沟道
1
模板
√
√
√
√
2
钢筋
√
√
√
√
√
3
砼
√
√
√
√
4
沟道砌筑
√
√
√
√
WHS质量控制点
WHS质量控制点
WHS质量控制点的发起单位均为施工单位。
施工过程中，施工单位依照WHS控制点自检后，报送监理项目部协调相关责任方现场检查、监督，并形成WHS控制记录和数码照片。
1 见证点（W）控制。
施工、监理方为见证点（W）控制责任方，业主为监督、检查方。
施工、监理方按WHS点设置范围，采用巡视（P）、文件见证（R）方式进行控制，业主方采用抽查方式进行监督，对施工的部位或工序见证检查，形成检查记录。
2 停工待检点（H）控制。
施工、监理、勘察、设计、业主方为停工待检点（H）控制责任方。
H点分高、中、低三级控制。
设置为施工、监理方控制的H点为低等级控制，设置为施工、监理、勘察、设计方控制的H点为中等级控制，设置为施工、监理、勘察、设计、业主方控制的H点为高等级控制。
施工项目部提前24小时向监理项目部书面申请，监理即时通知业主、勘察、设计等相关单位在48小时内对工程停工待检点检查签证。
相关责任单位应同步形成停工待检点检查验收签证记录和数码图片归档。
3 旁站点（S）控制。
施工、监理方为旁站点（S）控制责任方，业主方为监督、检查方，业主方采用抽查方式进行监督。
施工项目部提前24小时向监理项目部书面申请，监理通知业主等相关单位在约定时间内对工程旁站点检查签证。
监理、施工项目部依照标准设置的旁站点，采取旁站S检查方式，进行全过程监督检查，并形成旁站检查记录和数码图片归档。
深化WHS、施工作业指导书和验评标准的现场应用
深化WHS、施工作业指导书和验评标准的现场应用为贯彻“百年大计，质量第一”的方针，全面落实建设“智能、高效、可靠”绿色电网的战略目标，建设规范达标、绿色可靠、文档齐全的基建工程，根据本工程特点和施工内容，编制WHS设置表，在施工过程中严格执行，分阶段提交WHS执行情况汇总表并提供相关WHS记录资料备查。
一、工程质量WHS控制点的设置原则1、质量控制点的设置以现行国家或行业工程施工质量验收规范、工程施工及验收规范中规定应检查的项目为依据。
2、对产品的适用性（性能、精度、寿命、可靠性、安全性等）有严重影响的关键质量特性、关键部位和重要影响因素应设置质量控制点。
3、对工艺有严格要求、对下道工序的工作有严重影响的关键部位或工序应设置质量控制点。
4、所有隐蔽工程都是设置为质量控制点。
5、对质量不稳定、容易出现不合格品的环节，应设置质量控制点。
6、可能对生产安全有严重影响的关键项目设置质量控制点。
二、工程质量WHS控制点的设置类型1、根据施工中各工序的质量控制点对工程最终质量影响的重要程度及不同的质量控制类型，将质量控制点的类型划分为见证点（W）、停工待检点（H）、旁站点（S）三种类型。
三、工作程序要求1、工程质量WHS控制点设置表审批工程开工前，由施工项目部编制工程质量检验及评定范围项目划分表提交监理项目部，各单位根据已审批的质量检验及评定项目划分范围，编制各单位工程质量WHS控制点设置表。
设置表由监理项目部组织业主、勘察、设计、施工项目部有关人员会审，经业主项目部批准，作为工程项目质量WHS控制点设置计划。
经审批的质量控制点设置表作为质量控制、工程验收、质量监督检查的依据文件之一，在工程质量控制全过程中实施。
业主、勘察、设计、监理项目部应依据各控制点内的工作内容制定质量控制措施。
2、WHS质量控制点的发起单位均为施工单位。
施工过程中，施工单位依照WHS控制点自检后，报送监理项目部协调相关责任方现场检查、监督，并形成WHS控制记录和数码照片。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
35kVXXX变T接XXX线线路（工程）WHS控制点设置批准:审核:编制:XXX2012年03月WHS控制点设置为贯彻“百年大计，质量第一”的方针，全面落实中国南方电网有限责任公司建设“智能、高效、可靠”绿色电网的战略目标，建设规达标、绿色可靠、文档齐全的基建工程，根据本工程特点和施工容，编制WHS设置表，在施工过程中严格执行，分阶段提交WHS执行情况汇总表并提供相关WHS记录资料备查。
1.工程质量WHS控制点的设置原则1.1 质量控制点的设置以现行国家或行业工程施工质量验收规、工程施工及验收规中规定应检查的项目为依据。
1.2 对产品的适用性（性能、精度、寿命、可靠性、安全性等）有严重影响的关键质量特性、关键部位和重要影响因素应设置质量控制点。
1.3 对工艺有严格要求、对下道工序的工作有严重影响的关键部位或工序应设置质量控制点。
1.4 所有隐蔽工程都是设置为质量控制点。
1.5 对质量不稳定、容易出现不合格品的环节，应设置质量控制点。
1.6 可能对生产安全有严重影响的关键项目设置质量控制点。
2.工程质量WHS控制点的设置类型2.1根据施工中各工序的质量控制点对工程最终质量影响的重要程度及不同的质量控制类型，将质量控制点的类型划分为见证点（W）、停工待检点（H）、旁站点（S）三种类型。
3.工作程序要求3.1工程质量WHS控制点设置表审批工程开工前，由施工项目部编制工程质量检验及评定围项目划分表提交监理项目部，各单位根据已审批的质量检验及评定项目划分围，编制各单位工程质量WHS控制点设置表。
设置表由监理项目部组织业主、勘察、设计、施工项目部有关人员会审，经业主项目部批准，作为工程项目质量WHS控制点设置计划。
经审批的质量控制点设置表作为质量控制、工程验收、质量监督检查的依据文件之一，在工程质量控制全过程中实施。
业主、勘察、设计、监理项目部应依据各控制点的工作容制定质量控制措施。
3.2 WHS质量控制点的发起单位均为施工单位。
施工过程中，施工单位依照WHS控制点自检后，报送监理项目部协调相关责任方现场检查、监督，并形成WHS 控制记录和数码照片。
3.3 见证点（W）控制。
施工、监理方为见证点（W）控制责任方，业主为监督、检查方。
施工、监理方按WHS点设置围，采用巡视（P）、文件见证（R）方式进行控制，业主方采用抽查方式进行监督，对施工的部位或工序见证检查，形成检查记录。
3.4 停工待检点（H）控制。
施工、监理、勘察、设计、业主方为停工待检点（H）控制责任方。
H点分高、中、低三级控制。
设置为施工、监理方控制的H 点为低等级控制，设置为施工、监理、勘察、设计方控制的H点为中等级控制，设置为施工、监理、勘察、设计、业主方控制的H点为高等级控制。
施工项目部提前24小时向监理项目部书面申请，监理即时通知业主、勘察、设计等相关单位在48小时对工程停工待检点检查签证。
相关责任单位应同步形成停工待检点检查验收签证记录和数码图片归档。
3.5 旁站点（S）控制。
施工、监理方为旁站点（S）控制责任方，业主方为监督、检查方，业主方采用抽查方式进行监督。
施工项目部提前24小时向监理项目部书面申请，监理通知业主等相关单位在约定时间对工程旁站点检查签证。
监理、施工项目部依照标准设置的旁站点，采取旁站S检查方式，进行全过程监督检查，并形成旁站检查记录和数码图片归档。
4.线路工程质量控制关键点清单5.线路专业质量WHS控制点设置表6.线路专业控制标准项目名称：路径复测(H) 编号：XL01项目名称：普通基础分坑和开挖(H) 编号：XL02项目名称：岩石、掏挖基础分坑和开挖(H) 编号：XL04项目名称：现浇铁塔基础(S) 编号：XL06项目名称：角钢插入式基础(S) 编号：XL10项目名称：自立式铁塔组立(W) 编号：XL14项目名称：导地线（含O P G W）展放(W) 编号：XL18项目名称：导地线连接管(S) 编号：XL19项目名称：导地线（含O P G W）紧线(W) 编号：XL20项目名称：表面式接地装置(H) 编号：XL22项目名称：深埋式接地装置(H) 编号：XL23项目名称：线路防护设施 (W) 编号：XL247.工程质量WHS控制记录表的编制及使用说明W记录表（见证点记录表）编号前控W为前控见证记录表、编号 BTW为变电土建工程、BDW为电气安装工程、XLW为架空送电线路工程、 DLW为高压电缆线路工程、SYW为变电试验、PDW为配网工程的见证记录表，序号与工程检查同步。
W 质量控制记录表为质量见证点通用检查记录表，前控项目、土建专业检验批、电气安装专业分项工程、电气试验专业、线路专业子分部检查项目，在同时进行多项同类项工程质量检查时，可合并使用1W质量控制记录表记录。
文件见证中如果存在审批文件或者签字确认文件，可以不再形成W记录。
检查围按工程质量控制点设置表、工程质量控制标准及检查方式。
记录表编号按专业检查同步排序。
业主、监理、施工项目部采用巡视检查、文件检查方式见证工程质量。
文件检查R检查方式：业主、监理项目部依据国家及行业有关法律法规、标准规和设计文件，对施工单位报审的材料出厂质保资料、材料见证送检报告、隐蔽工程验收记录、试验报告等工程质量文件进行检查并签署审核意见。
H记录表（停工待检点记录表）编号前控H为前控停工待检点记录表、BTH 为变电土建工程、BDH为电气安装工程、XLH为架空送电线路工程、 DLH为高压电缆线路工程、PDH为配网工程停工待检点记录表，序号与工程检查同步。
H质量控制记录表为工程质量停工待检点通用检查表，记录表编号按专业检查同步排序，每个控制点使用1H质量控制记录表记录。
如：线路基础混凝土浇筑前基础坑深、基坑土质、基础坑底板尺寸H点，可合并1记录表。
S记录表（旁站点记录表）编号 BTS为变电土建工程、BDS为电气安装工程、XLS为架空送电线路工程、 DLS为高压电缆线路工程、PDS为配网工程旁站点记录表，序号与工程检查同步。
S质量控制检查表为质量旁站点通用检查表，记录表编号按专业检查同步排序，每个控制点使用1S质量控制检查表记录。
线路专业控制标准7.1 见证点（w）质量控制记录表见证点（w）质量控制记录表工程名称：编号：施工单位见证人员：监理单位见证人员：其他单位（可选择）见证人员：见证点（w）质量控制记录表填写说明：1、工程名称：送变电工程项目全称；2、编号：按专业代号加序号，如线路专业见证记录表编号XLW001；3、工程编号：按工程质量WHS控制点设置，土建专业五级或线路、电气专业三级工程编号；4、控制标准编号：本项检查点采用工程质量控制标准编号，如绝缘油和S F6气体试验见证点检查，编号为SY14；5、检查部位：如试验报告检查或活动墙面检查等；6、检查日期：同步检查日期；7、检查项目及检查方式：采用工程质量控制标准设置的检查项目和相应的检查方式；8、检查情况：被检查项目实体质量的，例如结构、工艺、观感、文件容、试验项目等见证检查情况;9、检查结论：检查合格、符合设计要求或符合验收规等;10、在同时进行多项同类项工程质量检查时，可合并使用1W质量控制记录表记录，文件、现场见证中如果存在审批文件或签字确认文件，可以不再形成W 记录。
7.2停工待检点（H）质量控制记录表停工待检点（H）质量控制记录表工程名称：编号：施工单位检查人员：监理单位检查人员：勘察、设计单位检查人员：业主单位检查人员：停工待检点（H）质量控制记录表填写说明：1、工程名称：送变电工程项目全称；2、编号：按专业代号加序号，如线路专业见证记录表编号XLH001；3、工程编号：按工程质量WHS控制点设置，土建专业五级或线路、电气专业三级工程编号；4、控制标准编号：本项检查点采用工程质量控制标准编号，例如强夯地基停工待检点（H）点检查，编号为BT012；5、检查部位：例如110kV配电装置场地或220kV配电装置场地等；6、检查日期：同步检查日期；7、检查项目及检查方式：采用工程质量控制标准设置的检查项目和相应的检查方式；8、检查情况：被检查项目实体质量，例如结构、工艺、前控文件检查检查情况等;9、检查结论：检查合格，允许进行下一道工序或不合格，不允许进行下一道工序;10、本表参加检查单位各自留存一份。
7.3旁站点（S）质量控制记录表旁站点（S）质量控制记录表工程名称：编号：施工单位旁站人员：监理单位旁站人员：其他单位（可选择）旁站人员：旁站点（S）质量控制记录表填写说明：1、工程名称：送变电工程项目全称；2、编号：按专业代号加序号，如线路专业见证记录表编号XLS001；3、工程编号：按工程质量WHS控制点设置，土建专业五级或线路、电气专业三级工程编号；4、控制标准编号：本项检查点采用工程质量控制标准编号，例主变压器注油及密封性试验旁站（S）点检查，编号为BD004；5、旁站项目：例如 #1主变注油或 #2主变密封性试验等；6、旁站日期：同步检查日期；7、旁站时间：旁站开始时间至旁站结束时间;8、天气：当天气候；9、温度：当天最低、最高气温；10、检查项目及检查方式：采用工程质量控制标准设置的检查项目和相应的检查方式；11、旁站检查情况：例如混凝土施工（S）记录，检查混凝土浇筑前准备、机械状况、商品混凝土规格及塌落度检查、混凝土浇筑过程情况等;12、检查结论：检查合格或符合设计要求、符合验收规；13、本表参加检查单位各自留存一份。
