热分析实验指导

实验六 热分析实验一、目的与要求1.了解热重分析的仪器装置及实验技术。
2.了解差热分析的仪器装置及实验技术。
3熟悉综合热分析的特点,掌握综合热曲线的分析方法。
4.测绘矿物的热重曲线和差热分析曲线,解释曲线变化的原因。
二、原理1 热重分析的仪器结构与分析方法热重分析法是在程序控制温度下,测量物质的质量随温度变化的一种实验技术。
热重分析通常有静态法和动态法两种类型。
静态法又称等温热重法,是在恒温下测定物质质量变化与温度的关系,通常把试样在各给定温度加热至恒重。
该法比较准确,常用来研究固相物质热分解的反应速度和测定反应速度常数。
动态法又称非等温热重法,是在程序升温下测定物质质量变化与温度的关系,采用连续升温连续称重的方式。
该法简便,易于与其他热分析法组合在一起,实际中采用较多。
热重分析仪的基本结构由精密天平、加热炉及温控单元组成。
如图1所示:加热炉由温控加热单元按给定速度升温,并由温度读数表记录温度,炉中试样质量变化可由天平记录。
由热重分析记录的质量变化对温度的关系曲线称热重曲线(TG 曲线)。
曲线的纵坐标为质量,横坐标为温度。
例如固体热分解反应A (固)→B (固)+C (气)的典型热重曲线如图2所示。
图2 固体热分解反应的热重曲线图中T i 为起始温度,即累计质量变化达到热天平可以检测时的温度。
T f 为终止温度,即图1 热重分析仪原理累计质量变化达到最大值时的温度。
热重曲线上质量基本不变的部分称为基线或平台,如图2中ab 、cd 部分。
若试样初始质量为W 0,失重后试样质量为W 1,则失重百分数为(W 0-W 1)/W 0×100%。
许多物质在加热过程中会在某温度发生分解、脱水、氧化、还原和升华等物理化学变化而出现质量变化,发生质量变化的温度及质量变化百分数随着物质的结构及组成而异,因而可以利用物质的热重曲线来研究物质的热变化过程,如试样的组成、热稳定性、热分解温度、热分解产物和热分解动力学等。
燃料的热值计算方法及其教案

燃料的热值计算方法及其教案燃料的热值是指每单位质量的燃在完全燃烧时所放出的热量,是评价燃料燃烧能力的重要指标之一。
热值的大小直接影响着燃料的价值,并可作为确定燃料能源释放量的重要参数。
燃料的热值计算方法主要有物理方法、化学方法和综合计算法,本文将从这三个方面详细介绍。
一、物理方法物理方法又叫热物理方法,是利用物理规律直接测定热值的方法。
主要基于热量平衡法和温度平衡法两个原理,来进行燃料热值计算。
1、热量平衡法热量平衡法又称为热量测量法,是一种简单而常用的测定燃料热值的方法,适用于液态和固态燃料。
其基本原理是,将一定重量的燃料在定容的可能进行完全燃烧,将得到的热量与所需的燃料质量相比,并按比例计算出每克或每千克燃料放出的热量。
热量平衡法的计算公式为:Q=K×m其中,Q为燃烧所产生的热量,单位为卡/克或千焦/千克;K为燃料的热值,单位为卡/克或千焦/千克;m为燃料的质量,单位为克或千克。
可见,该计算方法的关键在于K值的准确性。
2、温度平衡法温度平衡法是利用燃料燃烧时放出的热量将水进行加热降温的方法,然后通过测量水温变化量,计算出热量的方法。
这种方法比较适用于气体燃料,例如天然气、液化气等。
温度平衡法的计算公式为:Q = (t2 - t1) × m × Cp其中,Q为燃烧所产生的热量,单位为卡或千焦;t2和t1分别为水的末温和初温,单位为摄氏度;m为水的质量,单位为克或千克;Cp为水的比热容,单位为卡/(克·摄氏度)或千焦/(千克·摄氏度)。
温度平衡法的关键是要保证测量过程中水的温度完全稳定,以确保计算准确。
二、化学方法化学方法又称燃烧分析法,是通过测量燃料完全燃烧时所产生的化学反应的热量来计算燃料热值的方法,作为准确性比较高的燃料热值计算方法之一。
化学方法可以分为直接法和间接法两种。
1、直接法直接法是将一定量的燃料与氧气在特定条件下进行完全燃烧,利用稳定的燃料热值标准样品,同时燃料热值计算出该燃料的热值。

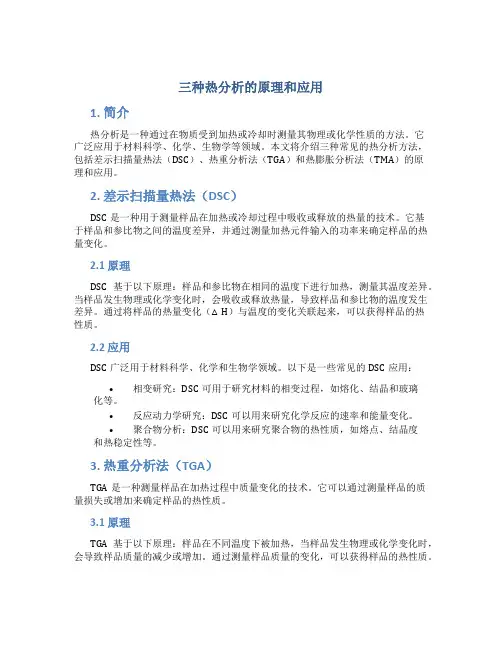

三种热分析的原理和应用

三种热分析的原理和应用1. 简介热分析是一种通过在物质受到加热或冷却时测量其物理或化学性质的方法。
它广泛应用于材料科学、化学、生物学等领域。
本文将介绍三种常见的热分析方法,包括差示扫描量热法(DSC)、热重分析法(TGA)和热膨胀分析法(TMA)的原理和应用。
2. 差示扫描量热法(DSC)DSC是一种用于测量样品在加热或冷却过程中吸收或释放的热量的技术。
它基于样品和参比物之间的温度差异,并通过测量加热元件输入的功率来确定样品的热量变化。
2.1 原理DSC基于以下原理:样品和参比物在相同的温度下进行加热,测量其温度差异。
当样品发生物理或化学变化时,会吸收或释放热量,导致样品和参比物的温度发生差异。
通过将样品的热量变化(△H)与温度的变化关联起来,可以获得样品的热性质。
2.2 应用DSC广泛用于材料科学、化学和生物学领域。
以下是一些常见的DSC应用:•相变研究:DSC可用于研究材料的相变过程,如熔化、结晶和玻璃化等。
•反应动力学研究:DSC可以用来研究化学反应的速率和能量变化。
•聚合物分析:DSC可以用来研究聚合物的热性质,如熔点、结晶度和热稳定性等。
3. 热重分析法(TGA)TGA是一种测量样品在加热过程中质量变化的技术。
它可以通过测量样品的质量损失或增加来确定样品的热性质。
3.1 原理TGA基于以下原理:样品在不同温度下被加热,当样品发生物理或化学变化时,会导致样品质量的减少或增加。
通过测量样品质量的变化,可以获得样品的热性质。
3.2 应用TGA在材料科学、化学和生物学等领域有广泛的应用。
以下是一些常见的TGA 应用:•分析样品的组成:TGA可以用于分析复杂样品的组成,如药物、塑料和涂料等。
•分解分析:TGA可以用于研究材料的分解过程,如热分解和氧化分解等。
•热稳定性研究:TGA可以用于评估材料的热稳定性,如聚合物的热分解温度和氧化稳定性等。
4. 热膨胀分析法(TMA)TMA是一种测量材料在加热或冷却过程中长度或体积变化的技术。
