创建块BLOCK
在图形文件中引用另一图形文件
④ 与回答“插入”命令时一样回答以上各参数。 ⑤ 结果如图，在绘图区插入了所选的图形文件。
在图形文件中引用另一图形文件
【例7.5】 重新定义基点为（100，400）。
命令：_base 输入基点<0.0000,0.0000,0.0000>：100,400
AutoCAD实用教程（第6版）
块及外部参照
——创建块BLOCK
创建块BLOCK
命令：BLOCK 功能区：默认→块→创建
插入→块定义→创建块 命令及提示如下。
命令：-block 输入块名或 [?]： 指定插入基点或 [注释性(A)]：a 创建注释性块 [是(Y)/否(N)] <Y>： 相对于图纸空间视口中图纸的方向 [是(Y)/否(N)] <N>： 选择对象：
② 单击拾取点按钮，在屏幕绘图区利用“圆心”的对 象捕捉方式单击圆心。
③ 单击选择对象按钮，在屏幕绘图区选择圆和正六边 形并按回车键，如图。
④ 在说明文本框中输入“螺纹俯视”或其他的说明。 ⑤ 单击确定按钮，完成块“lw1”的建立。
块及外部参照
——插入块INSERT
插入块INSERT
命令：INSERT 功能区：默认→块→插入（→更多选项）
执行创建块命令后，弹出如图的“块定义”对话框。该对话框中包含块名称、基点区、对象区、预 览图标区及插入单位、说明等。
在CAD中运用外部参考和链接文件
在CAD中运用外部参考和链接文件在CAD中，运用外部参考和链接文件是一个非常重要的技巧。
它能帮助我们更加高效地进行设计和编辑工作。
本文将介绍如何在CAD 软件中使用外部参考和链接文件，并给出一些实用的技巧。
首先，让我们来解释一下什么是外部参考和链接文件。
外部参考是指在当前设计文件中引用其他文件或图层，以便参考和修改其中的对象。
这样做的好处是，我们可以在设计中使用其他文件中已经存在的对象，而无需重复绘制。
链接文件则是指将其他文件与当前设计文件进行链接，使得对其进行修改时，当前文件中的对应部分也会发生变化。
那么，如何在CAD中使用外部参考和链接文件呢？首先，我们需要使用命令“XREF”来加载外部参考文件。
在命令行中输入“XREF”，然后选择“外部参考”选项。
接下来，我们可以选择要加载的外部参考文件，支持的文件格式包括DWG、DXF等。
加载完成后，我们可以在设计中看到该文件的对象，并对其进行编辑和修改。
如果我们想要修改外部参考文件，该怎么办呢？这时，我们可以使用命令“XREF”中的“打开参考”选项。
选择“打开参考”后，CAD会自动打开该外部参考文件，然后我们可以在其中进行修改。
完成修改后，保存并关闭文件，回到当前设计文件时，我们会发现所做的修改已经自动应用到了当前文件中的相应位置。
除了外部参考文件外，我们还可以使用链接文件来实现对其他文件的引用和修改。
首先，我们需要使用命令“XREF”来加载链接文件。
在命令行中输入“XREF”，然后选择“链接文件”选项。
接下来，选择要加载的链接文件，同样支持的文件格式是DWG、DXF等。
加载完成后，我们可以在设计中看到该文件的对象，并对其进行编辑和修改。
链接文件与外部参考文件的不同之处在于，当我们修改链接文件时，所做的修改会直接应用到当前设计文件中的对应部分。
这一点非常有用，特别是在多个设计文件中使用了同一个链接文件的情况下。
我们只需要修改链接文件一次，其他设计文件中对应的部分也会自动更新，大大节省了我们的时间和精力。
CAD中的图片插入与剪裁技巧
CAD中的图片插入与剪裁技巧在CAD软件中，图片的插入和剪裁是非常重要的技巧，可以帮助我们更好地编辑和处理工程图纸，使其更加直观和详细。
本文将介绍CAD中的图片插入和剪裁技巧，让我们一起来学习吧。
首先，我们来讨论图片的插入。
在CAD中，插入图片有两种常见的方法：利用外部参照和直接插入方式。
外部参照是一种较为常见的插入图片的方式。
在CAD软件中，我们可以将图片作为外部参照导入到工程图纸中，这样可以方便我们对图片进行编辑和修改，同时不会影响到原始图片的内容。
插入外部参照图片的步骤如下：1. 在CAD软件中打开需要插入图片的工程图纸。
2. 在菜单栏中选择“插入”-“外部参照”，然后选择图片文件所在的路径，并点击“确定”按钮。
3. 在弹出的设置对话框中，可以设置图片的缩放比例、旋转角度等参数，根据需要进行调整，然后点击“确定”按钮。
4. 在CAD软件中会弹出一个框架和图片的预览，我们可以根据需要将图片拖拽至合适位置，并调整大小。
另一种插入图片的方式是直接插入。
直接插入的方式相对于外部参照来说较为简单，但缺点是一旦删除原始图片，CAD中的图片也会一同删除，因此不适用于需要保留原始图片的情况。
使用直接插入方式插入图片的步骤如下：1. 在CAD软件中打开需要插入图片的工程图纸。
2. 在菜单栏中选择“插入”-“图片”，然后选择要插入的图片文件，并点击“打开”按钮。
3. 在CAD软件中会弹出一个框架和图片的预览，我们可以根据需要将图片拖拽至合适位置，并调整大小。
以上是插入图片的两种常见方式，根据实际需要选择合适的方式进行操作。
接下来，我们将介绍图片的剪裁技巧。
在CAD中，剪裁图片可以帮助我们去除不需要的部分，使得图片更加精确和清晰。
图片的剪裁在CAD软件中称为“裁剪”。
使用图片裁剪功能的步骤如下：1. 在CAD软件中选择“修改”-“裁剪”命令。
2. 在弹出的裁剪界面中，选择要裁剪的图片。
3. 在CAD中鼠标会变成一个已选区域的方框，我们可以用鼠标拖动方框来定义裁剪范围。

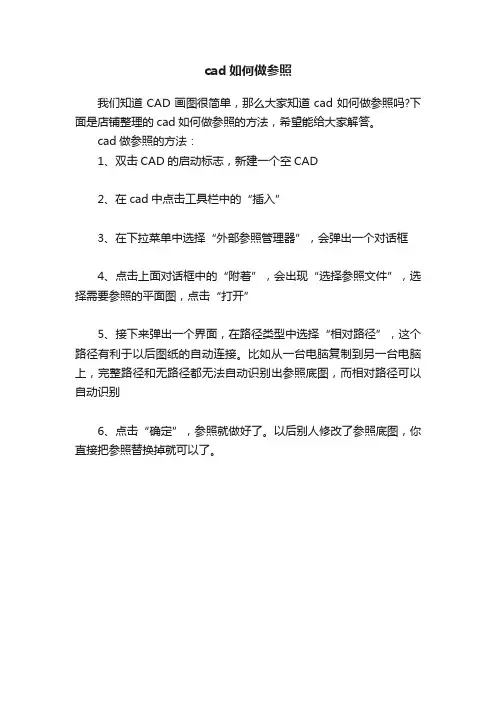

cad如何做参照
cad如何做参照
我们知道CAD画图很简单，那么大家知道cad如何做参照吗?下面是店铺整理的cad如何做参照的方法，希望能给大家解答。
cad做参照的方法：
1、双击CAD的启动标志，新建一个空CAD
2、在cad中点击工具栏中的“插入”
3、在下拉菜单中选择“外部参照管理器”，会弹出一个对话框
4、点击上面对话框中的“附着”，会出现“选择参照文件”，选择需要参照的平面图，点击“打开”
5、接下来弹出一个界面，在路径类型中选择“相对路径”，这个路径有利于以后图纸的自动连接。
比如从一台电脑复制到另一台电脑上，完整路径和无路径都无法自动识别出参照底图，而相对路径可以自动识别
6、点击“确定”，参照就做好了。
以后别人修改了参照底图，你直接把参照替换掉就可以了。
CAD外部参照
外部参照及其特点
1.外部参照的概念
外部参照就是把已有的图形文件插入到当前图形中，以外部参照的方式将图形插入到某一图形文件（此文件称为主图形文件）后，被插入图形文件的信息并不直接加入到主图形文件中，主图形文件中只是记录参照的关系，对主图形的操作不会改变外部参照图形文件的内容。
2.外部参照的特点
外部参照功能不但使用户可以利用一组子图形构造复杂的主图形，而且还允许单独对这些子图形做各种修改。
作为外部参照的子图形发生变化时，重新打开主图形文件后，主图形内的子图形也会发生相应的变化。
附着外部参照
命令：XATTAC
1.功能：将图形文件以外部参照的形式插入到当前的图形中。
2.操作格式：执行附着外部参照命令，系统弹出“选择参考文件”对话框。
通过该对
话框选择参照文件后，单击打开按钮，系统弹出“外部参照”对话框。
管理外部参照
下拉菜单：插入→外部参照命令：XREF 快捷键：XR
1.功能：在图形文件中管理外部参照。
2.操作格式：执行命令，系统弹出“外部参照管理器”对话框。
通过该对话框管理图
形中的外部参照文件。
各按钮含义：
(1)附着，以外部参照形式插入图形文件。
(2)拆离，将不需要的外部参照文件从当前图中移出。
(3)重载，更新外部参照文件。
(4)卸载，从当前图形文件中，移走不需要的外部参照文件，但仍保留路径，以便
重载。
(5)绑定，将外部参照文件转换成一个正常的块。
如何使用CAD看图软件的外部参照功能
如何使用CAD看图软件的外部参照功能
当我们拿到带有参照的图纸的时候，经常会因为参照图纸与我们的图纸不在一起或者不在一个路径下，导致我们打开的图纸不全，看图很不方便，因此，当我们拿到带参照的图纸时，如果可以将参照与图纸进行绑定，就算之后不小心将参照图纸弄丢了，也不用担心图纸打开显示不全的问题了。
那么，今天就为大家简单介绍下浩辰CAD看图王中外部参照功能的具体使用方法，具体操作步骤，如下所示：
1、打开浩辰CAD看图王软件，并打开图纸；
2、点击扩展工具菜单下的外部参照命令；
3、在图纸界面的左侧弹出外部参照对话框；
4、在对话框中可以显示出参照文件的相关信息包括了参照名称、状态、大小、类型、日期以及保存路径。
5、鼠标放在参照文件名称上，右键可以进行：打开、附着、拆离、重载、卸载、绑定等操作。
6、当将参照绑定后，删除参照图纸后，打开图纸也可以完全显示图纸。
文章来源：浩辰CAD官网CAD教程。
【CAD】CAD外部参照使用教程！
【CAD】CAD外部参照使⽤教程！1 、外部参照概念AutoCAD之所以具有强⼤的⾼效率特性，是因为AutoCAD在保持图形的完整性及独⽴性的同时，可将⼀个图形嵌⼊到另⼀个图形中。
通过XREF命令（external referencf命令的缩写），AutoCAD允许在绘制当前图形的同时，显⽰多达32000个图形参照，此命令就是所谓的外部参照。
2、外部参照及其依赖符号通过外部参照载⼊到⼀个图形的符号称为外部参照依赖符号，这是因为，这些符号的特性依赖于外部参照⽂件⽽不是依赖于当前图形。
这些符号具有唯⼀的名称，包括图块、图层、线型、⽂字样式及标注样式。
在附着⼀个外部参照图形时， AutoCAD⾃动重命名外部参照的依赖符号。
对每⼀个符号，AutoCAD把它们的原始名称与外部参照的名称组合起来形成⼀个临时名称，两个名称中间⽤（│）隔开。
重命名符号避免了外部参照的对象表现出当前图中的已有符号的特性。
3、附着及运⽤XREF命令XREF命令⽤于把其他图形链接到当前图形中，并提供了⼏种外部参照的附着和拆离的选项。
4、将依赖符号加⼊到当前图形XBIND命令⽤于将选定的外部参照依赖符号永久性地加⼊到当前图形中。
依赖符号包括图块、图层、线型、标注样式及⽂字样式，⼀旦加⼊到当前图形中，对它的操作就像它是在当前图中创建的⼀样，结束绘图后，它将和当前图形⼀起保存。
依赖符号加⼊到当前图形后，AutoCAD 将去掉依赖符号名称中的竖线“│”⽽代之以3个新的符号：⼀个“ $”、⼀个数字、再加上⼀个“$”。
5、控制外部参照的显⽰·XCLIP命令⽤于剪裁外部参照图形和块参照以控制所需信息的显⽰。
剪裁并不是修改外部参照和块参照，⽽仅仅是不显⽰某些对象。
可以控制剪裁区域的显⽰与隐藏，同时也可以定义前向剪裁平⾯或后向剪裁平⾯。
剪裁边界由多个平⾯直线段围成，也可以由多段线⽣成。
如果多段线中包含直线或圆弧，那么剪裁边界将显⽰为多段线，就好像在作为剪裁区域边界前它们就被简化了⼀样。
CAD教程 引用外部图纸的方法
CAD教程：引用外部图纸的方法在CAD设计中，有时我们需要使用外部图纸或者其他文件来参考或引用。
这样可以帮助我们更快地完成设计工作，提高效率。
本文将介绍一些常用的引用外部图纸的方法，帮助读者更好地掌握CAD设计技巧。
一、引用外部图纸的作用引用外部图纸可以帮助CAD设计师更好地沟通和协作，在设计过程中合理利用已有的图纸资源，并将其整合到当前的设计中。
这样不仅可以减少设计时间，还可以提高设计的准确性和一致性。
二、引用外部图纸的方法1. 插入外部图纸：在CAD软件中，我们可以使用“插入”命令来引用外部图纸。
点击“插入”菜单，并选择“外部图纸”或者直接使用快捷键“INSERT”，然后浏览并选择要引用的图纸文件即可。
在插入图纸之前，我们可以设置一些参数，如图形缩放比例、位置等。
2. 嵌入外部图纸：与插入不同，嵌入是将外部图纸完全嵌入到当前设计文件中，这意味着一旦外部图纸发生变化，当前设计文件不会自动更新。
对于需要保持不变的图纸，嵌入是一个不错的选择。
嵌入图纸的方法与插入类似，在选择图纸文件后，选择“嵌入”选项即可。
3. 链接外部图纸：如果希望外部图纸的变化能够自动更新到当前设计文件中，可以选择链接外部图纸。
链接图纸的方法与插入和嵌入类似，只是在选择图纸文件后，选择“链接”选项。
这样，当外部图纸发生更改时，CAD软件会自动更新链接文件。
三、引用外部图纸的注意事项1. 文件路径和格式：在引用外部图纸时，要确保文件路径正确并且文件格式兼容。
CAD 软件通常支持常见的图纸文件格式，如DWG、DXF等。
如果引用的图纸文件不符合格式要求，可能导致无法正确显示或异常错误。
2. 图形缩放比例：为了保持设计的比例和一致性，在引用外部图纸时可以设置合适的缩放比例。
如果图纸文件过大或过小，可能会导致显示问题或者难以编辑。
3. 外部图纸的修改和删除：在引用外部图纸后，如果需要对其进行修改或删除，可以在CAD 软件中使用“修改外部参照”或“删除外部参照”命令进行操作。
测绘工程CAD7-块与外部参照
测绘工程CAD7-块与外部参照测绘工程 CAD7 块与外部参照在测绘工程中，CAD（计算机辅助设计）软件的应用是至关重要的。
其中，“块”与“外部参照”是两个非常有用且强大的功能，它们能够显著提高绘图效率和准确性，优化设计流程。
首先，让我们来了解一下“块”。
在 CAD 中，块是将多个对象组合在一起形成的一个单一对象。
想象一下，在绘制测绘图纸时，经常会出现一些重复出现的元素，比如标准的符号、标志或者特定的组件。
如果每次都要重新绘制这些元素，不仅费时费力，还容易出现不一致的情况。
而将这些元素定义为块，就可以像使用一个单独的对象一样进行操作。
比如说，在测绘图中常见的指北针符号。
我们可以将其创建为一个块，然后在需要的地方插入这个块，而无需每次都重新绘制指北针的各个细节。
这样一来，不仅保证了指北针在不同位置的一致性，还大大节省了绘图时间。
创建块的过程也相对简单。
选择要组合成块的对象，然后使用CAD 中的相应命令，为块指定一个名称和基点。
基点就像是块的“定位点”，在插入块时，通过指定基点的位置来确定块在图纸中的位置。
在使用块时，可以根据需要对其进行缩放、旋转和镜像等操作，以适应不同的绘图场景。
而且，块还可以带有属性，例如零件的编号、名称、材料等信息，这些属性可以在插入块时进行输入或修改，进一步增加了块的灵活性和实用性。
接下来，我们再看看“外部参照”。
外部参照可以理解为将一个外部的 CAD 图形文件链接到当前正在绘制的图形中。
这有点像在一本书中引用了另一本书的内容，但引用的内容仍然是保存在原来的书中。
在测绘工程中，可能会有多个相关的图纸需要协同工作。
例如，一个大型项目的总平面图、各个分区的平面图以及详细的剖面图等。
如果将这些图纸分别作为外部参照引入到一个主图纸中，就可以在主图纸中直观地看到各个部分之间的关系，而无需在多个文件之间频繁切换。
外部参照的优点是，它不会增加当前图形文件的大小，因为实际的图形数据仍然保存在外部参照文件中。
cad外部参照详解
外部参照详解要能熟练掌握该教程，建议对CAD软件有系统的学习，否则很难理解其中的某些内容。
随着越来越复杂的建筑物，机电专业设备越来越多，风火水电暖卫通基本上全都有了，要把这些专业综合起来查看，是一件非常困难的事情，如何方便，快捷，有效地将各专业图纸综合在一起，又能实时的自由的分开，而又不相互影响。
这是机电专业最头痛的事情。
要搞机电管网综合深化，必须先要解决这个图纸的分合问题。
传统的图纸复制粘贴已经不满足现在的使用要求了，分图层粘贴，虽然能解决显示与不显示及修改问题，但是修改好的图纸怎样让设计院确认，这个问题也很难解决。
我们就选择CAD的更深一层的运用技术功能，外部参照。
一，外部参照的概念所谓外部参照就是把一个图形文件附加到当前工作的图形中，被插入的图形文件信息并不直接加到当前的图形文件中，当前图形只是记录了引用关系，插入的参照图形与外部的原参照图形保留着一种“链接”关系，即外部的原参照图形如果发生了改变，被插入到当前图形中的参照图形也将作相应的改变，此内容适用于正在进行中的项目的分工协同合作。
二，外部参照与图块的区别外部参照是把已有的图形文件像块一样插入到图形中，但外部参照不同于图块插入。
在插入图块时，插入的图形对象作为一个独立的部分存在于当前图形中，与原来的图形文件没有关联。
如果把图形作为块插入时，块定义和所有相关联的几何图形都将存储在当前图形数据库中，并且修改原图形后，块不会随之更新。
与这种方式相比，外部参照提供了另一种更为灵活的图形引用方法。
这些被插入的图形文件信息并不直接加入到当前的图形文件中，而只是记录引用的关系，对当前图形的操作也不会改变外部引用图形文件的内容。
只有用户打开有外部引用的图形文件时，系统才自动地把各外部引用图形文件重新调入内存，且前文件能随时反映引用文件的最新变化。
使用外部参照可以将多个图形链接到当前图形中，并且作为外部参照的图形会随着原图形的修改而更新。
此外，外部参照不会明显地增加当前图形的文件大小，从而可以节省磁盘空间，也利于保持系统的性能。
CAD中的块编辑与外部引用技巧
CAD中的块编辑与外部引用技巧CAD是一种常用的设计软件，它在建筑、机械、电子等领域广泛使用。
在CAD设计中，使用块编辑和外部引用技巧可以提高工作效率和设计质量。
本文将介绍CAD中的块编辑和外部引用的使用技巧。
首先，我们来了解块编辑。
块是由多个实体组成的一个整体，在CAD设计中可以反复使用。
块编辑功能可以对块进行修改、增加、删除等操作。
在CAD中，首先需要创建一个块。
可以通过以下步骤来创建块：1. 选择需要创建的实体。
2. 在CAD菜单栏中选择“编辑”-“块定义”-“新建块”。
3. 在弹出的对话框中输入块的名称和属性，点击确定。
创建好块后，我们可以对块进行编辑。
编辑块可以修改块内的实体，也可以增加和删除实体。
编辑块的步骤如下：1. 在CAD菜单栏中选择“编辑”-“块定义”-“编辑块”。
2. 在弹出的对话框中选择需要编辑的块，并点击确定。
3. 在块编辑器中，可以进行平移、旋转、缩放、镜像等操作，对块进行修改。
4. 修改完成后，点击保存并关闭块编辑器。
除了块编辑，外部引用技巧也是CAD设计中常用的功能。
外部引用是将外部文件引入到当前工程中，提供了设计分工协同编辑的便利。
在CAD中，可以通过以下步骤来进行外部引用：1. 在CAD菜单栏中选择“插入”-“外部参照”-“附加引用”。
2. 在弹出的对话框中选择需要引用的文件，并点击打开。
3. 在引用对话框中，可以设置引用的缩放比例、位置和图层等属性。
点击确定完成引用。
外部引用的好处在于，当外部文件发生修改时，当前工程会自动更新引用内容，大大提高了设计的效率。
而且多人协同编辑时，外部引用功能可以使各个设计人员同时进行设计，减少冲突和错误。
总结起来，块编辑和外部引用技巧在CAD设计中起到了重要作用。
块编辑可以对块进行灵活的修改和操作，方便设计和修改；外部引用则可以实现不同设计人员之间的协同编辑，提高设计效率。
通过熟练掌握这些技巧，我们可以更好地利用CAD软件进行设计工作，提高工作效率和设计质量。
关于CAD外部参照问题
关于CAD外部参照问题
外部参照图纸的话，直接输入XREF命令，在对话框中选择外部参照图纸名，然后点“绑定”按钮，就可以将外部参照转换为图块，就和原来的图纸没关系了，就可以进行分解或内部图形的复制。
当然外部参照直接双击也可以进行参照编辑，但那就会直接修改原图。
这就看你的选择了。
CAD比例尺的设置：
1：双击打开电脑上的cad，点击界面上方栏目中的“标注”；
2：选择下拉框中的“标注样式”；
3：在“标注样式管理器”里面点击“修改”；
4：在修改标注样式里面点击“主单位”；
5：这时可以看到中间部分“比例因子”这一栏，cad默认的比例因子就是1，相当于线段长度等于标注长度。
把比例因子修改成“2”，点击“确定”；
6：确定后就会回到之前的界面，点击“置为当前”，然后点击“关闭”，就修改好比例尺了。
AUTOCAD 编辑外部参照
AUTOCAD 编辑外部参照当附着外部参照后，外部参照的参照类型（附着或覆盖）和名称等内容并非无法修改和编辑，利用【编辑参照】工具可以对各种外部参照执行编辑操作。
在【参照】选项板中单击【编辑参照】按钮，选取待编辑的外部参照，将打开【参照编辑】对话框，如图7-50所示。
该对话框中两个选项卡的含义分别介绍如下。
图7-50 【参照编辑】对话框●标识参照该选项卡为标识要编辑的参照提供形象化的辅助工具，其不仅能够控制选择参照的方式，并且可以指定要编辑的参照。
如果选择的对象是一个或多个嵌套参照的一部分，则该嵌套参照将显示在对话框中。
自动选择所有嵌套的对象选择该单选按钮，将原来的外部参照包含的嵌套对象自动添加到参照编辑任务中。
如果不选择该按钮，只能将外部参照添加到编辑任务中。
提示选择嵌套的对象选择该单选按钮，将逐个选择包含在参照编辑任务中的嵌套对象。
当关闭【参照编辑】对话框并进入参照编辑状态后，系统将提示用户在要编辑的参照中选择特定的对象。
●设置切换至【设置】选项卡，该选项卡为编辑参照提供所需的选项，共包含3个复选框，如图7-51所示。
各复选框的含义如下所述。
图7-51 【设置】选项卡创建唯一图层、样式和块名控制从参照中提取的图层和其他命名对象是否是惟一可修改的。
启用该复选框，外部参照中的命名对象将改变，与绑定外部参照时修改它们的方式类似。
禁用该复选框，图层和其他命名对象的名称与参照图形中的一致，未改变的命名对象将惟一继承当前宿主图形中有相同名称的对象的属性。
显示属性定义以供编辑控制编辑参照期间是否提取和显示块参照中所有可变的属性定义。
启用该复选框，则属性（固定属性除外）变得不可见，同时属性定义可与选定的参照几何图形一起被编辑。
当修改被存回块参照时，原始参照的属性将保持不变。
新的或改动过的属性定义只对后来插入的块有效，而现有块引用中的属性不受影响。
值得提醒的是：启用该复选框对外部参照和没有定义的块参照不起作用。
cad参照如何使用
cad参照如何使用
外部参照是指将一幅图以参照的形式引用到另外一个或多个图形文件中，那么大家知道cad参照如何使用吗?下面是店铺整理的cad参照如何使用的方法，希望能给大家解答。
cad参照如何使用的方法一：
具体用法是选“插入”，然后选择你需要的参照类型，再选择插入的文件，就可以用了。
插入外部参照(xattach)时时，有两种方式：附加型和覆盖型。
当然这两种类型都是想类似。
外部参照与图块有着实质的区别，用户一旦插入图块，此图块就永久地被插入到当前图形中，并不随原始图形的改变而更新，而外部参照文件的信息并不是直接将图形信息加入到当前图形文件中，而只是记录引用的关系和路径，与当前文件建立一种参照关系。
cad参照如何使用的方法二：
参照有相对路劲和绝对路径，一般选用相对路劲，参照其实就是在一张图上画你的图，被参照的图肯定是别人画好的啊，你看时要两个图放到一个文件夹，拷给别人也要一起拷过去的。
如果原来两个文件就在同一目录下是最省事了，否则还要建新目录蛮麻烦的。
我们可以这样理解cad参照快照相当于外部链接，将做好别的CAD图放到当前图，做为当前图的参考，或做为其一部分.当参照过来的那张图改动了，当前图的所参照的该图也会同时改，这个一般用在建筑方面或其他大型工程上。
cad外部参照的步骤
“参照”工具栏：快捷菜单选定外部参照后，在绘图区单击鼠标右键，然后选择“外部参照剪裁”。
命令输入xclip选择对象:使用对象选择方法并在结束选择对象时按ENTER键输入剪裁选项[开(ON)/关(OFF)/剪裁深度(C)/删除(D)/生成多段线(P)/新建边界(N)] <新建>:选择选项或按ENTER键开在宿主图形中显示外部参照或块的被剪裁部分。
关在宿主图形中显示外部参照或块的全部几何信息，忽略剪裁边界。
剪裁深度在外部参照或块上设置前剪裁平面和后剪裁平面，系统将不显示由边界和指定深度所定义的区域外的对象。
指定前剪裁点或[距离(D)/删除(R)]:前剪裁点创建通过并垂直于剪裁边界的剪裁平面。
指定后剪裁点或[距离(D)/删除(R)]:距离通过指定距离创建平行于剪裁边界的剪裁平面。
指定与边界的距离:将显示前一个提示。
删除删除前剪裁平面和后剪裁平面。
删除为选定的外部参照或块删除剪裁边界。
要临时关闭剪裁边界，请使用“关”选项。
“删除”选项将删除剪裁边界和剪裁深度。
不能使用ERASE命令删除剪裁边界。
生成多段线自动绘制一条与剪裁边界重合的多段线。
此多段线采用当前的图层、线型、线宽和颜色设置。
当用PEDIT修改当前剪裁边界，然后用新生成的多段线重新定义剪裁边界时，请使用此选项。
要在重定义剪裁边界时查看整个外部参照，请使用“关”选项关闭剪裁边界。
新建边界定义一个矩形或多边形剪裁边界，或者用多段线生成一个多边形剪裁边界。
如果边界已经存在，程序将显示以下提示：是否删除旧边界？[是(Y)/否(N)] <是>:只有在删除所有以前的边界后，命令才会继续。
指定剪裁边界:[选择多段线(S)/多边形(P)/矩形(R)] <矩形>:指定剪裁边界选项或按ENTER键选择多段线使用选定的多段线定义边界。
此多段线可以是开放的，但是它必须由直线段组成并且不能自交。
使用这种方法创建的边界所在平面与多段线所在的UCS 平面平行。
cad外部参照命令
10.3 1外部参照(Xref）1.命令功能下拉菜单：[插入]→[外部参照管理器]命令行：Xref在中望C AD 2008中能够把整个其他图形作为外部参照插入到当前图形中。
虽然外部图形插入到当前图形中时，但当前图形对外部参照的文件只有一个链接点。
因为外部参照中的实体显示在当前图形中，但实体本身并没有加入当前图形中。
因而，链接外部参照并不意味着增加文件量大小。
外部参照提供了把整个文件作为图块插入时无法提供的性能。
当把整个文件作为图块插入，实体虽然保存在图形中，但原始图形的任何改变都不会在当前图形中反映。
不同的是当链接一个外部参照时，原始图形的任何改变都会在当前图形中反映。
当每次打开包含外部参照的文件时，改变会自动更新。
如果知道外部参照已修改，可以在画图的任何的时候重新加载外部参照。
从分图汇成总图时，外部参照是非常有用的。
有外部参照定位在组中用户与其他人的位置。
外部参照帮助减少文件量，并确保我们总是工作在图形中最新状态。
2.选项说明执行Xref命令后，系统弹出如图10-24所示对话框。
在“外部参照管理器”中可以查看到当前图形中所有外部参照的状态和关系，并且可以在管理器中完成附着、拆离、重载、卸载、绑定、修改路径等操作。
1）查看当前图形的外部参照状况操作（1）以列表形式查看单击左上角的【列表图】按钮，当前图形中的所有外部参照以列表形式显示在列表框中，每一个外部参照的名称、加载状态、大小、参照类型、参照日期和保存路径列在同一行状态条上。
（2）以树状结构形式查看单击左上角内侧的【树状图】按钮，当前图形中的外部参照将以树状结构列表显示，从而可以看到外部参照之间的嵌套层次。
CAD外部参照设置
AUTO CAD中外部参照外部参照（External Reference，Xref）提供了另一种更为灵活的图形引用方法。
使用外部参照可以将多个图形链接到当前图形中，并且作为外部参照的图形会随着原图形的修改而更新。
此外，外部参照不会明显地增加当前图形的文件大小，从而可以节省磁盘空间，也利于保持系统的性能。
当一个图形文件被作为外部参照插入到当前图形中时，外部参照中每个图形的数据仍然分别保存在各自的源图形文件中，当前图形中所保存的只是外部参照的名称和路径。
无论一个外部参照文件多么复杂，都会把它作为一个单一对象来处理，而不允许进行分解。
用户可对外部参照进行比例缩放、移动、复制、镜像或旋转等操作，还可以控制外部参照的显示状态，但这些操作都不会影响到原图文件。
允许在绘制当前图形的同时，显示多达32000个图形参照，并且可以对外部参照进行嵌套，嵌套的层次可以为任意多层。
当打开或打印附着有外部参照的图形文件时，自动对每一个外部参照图形文件进行重载，从而确保每个外部参照图形文件反映的都是它们的最新状态。
外部参照定义中除了包含图像对象以外，还包括图形的命名对象，如块、标注样式、图层、线型和文字样式等。
为了区别外部参照与当前图形中的命令对象，AutoCAD将外部参照的名称作为其命名对象的前缀，并用符号“|”来分隔。
例如，外部参照exam9-1.dwg 中名为“CENTER”的图层在引用它的图形中名为“exam9-1|CENTER”。
在当前图形中不能直接引用外部参照中的命名对象，但可以控制外部参照图层的可见性、颜色和线型。
附着外部参照的过程与插入外部块的过程类似，其命令调用方式为：工具栏：“Reference（外部参照）”→菜单：【Insert（插入）】→【External Reference…（外部参照）】; 命令行：xattach（或别名xa）“Xref Manager（外部参照管理器）”对话框中的Attach...按钮，参见13.3.1节调用该命令后，系统首先弹出“Select Reference File（选择参照文件）”对话框，提示用户指定外部参照文件，然后显示“External Reference（外部参照）”对话框，如图13-1所示。
使用EXTERNALREFERENCES命令绑定外部参照
使用EXTERNALREFERENCES 命令绑定外部参照
打开附盘中的素材文件，如图10-61所示。
在下拉菜单中选择“插入→外部参照”命令，弹出“外部参照”选项板，如图10-62所示。
图10-61 样板 图10-62 “外部参照”选项板
在“外部参照”选项板中，选择要绑定的参照名称“引用外部参照素材.dwg ”。
单击鼠标右键，在弹出的菜单中选择“绑定”选项，弹出“绑定外部参照”对话框，如图10-63所示。
在“绑定外部参照”对话框中，选择“绑定”单选框，单击“确定”按钮关闭对话框，完成外部参照绑定工作，如图10-64
所示。
图10-63 “绑定外部参照”对话框 图10-64 绑定外部参照效果图
绑定前“文件参
照”列表显示
绑定后“文件参照”
列表显示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“参照”工具栏：
快捷菜单选定外部参照后，在绘图区单击鼠标右键，然后选择“外部参照剪裁”。
命令输入xclip
选择对象: 使用对象选择方法并在结束选择对象时按ENTER 键
输入剪裁选项[开(ON)/关(OFF)/剪裁深度(C)/删除(D)/生成多段线(P)/新建边界(N)] <新建>: 选择选项或按ENTER 键
开
在宿主图形中显示外部参照或块的被剪裁部分。
关
在宿主图形中显示外部参照或块的全部几何信息，忽略剪裁边界。
剪裁深度
在外部参照或块上设置前剪裁平面和后剪裁平面，系统将不显示由边界和指定深度所定义的区域外的对象。
指定前剪裁点或[距离(D)/删除(R)]:
前剪裁点
创建通过并垂直于剪裁边界的剪裁平面。
指定后剪裁点或[距离(D)/删除(R)]:
距离
通过指定距离创建平行于剪裁边界的剪裁平面。
指定与边界的距离:
将显示前一个提示。
删除
删除前剪裁平面和后剪裁平面。
删除
为选定的外部参照或块删除剪裁边界。
要临时关闭剪裁边界，请使用“关”选项。
“删除”选项将删除剪裁边界和剪裁深度。
不能使用ERASE 命令删除剪裁边界。
生成多段线
自动绘制一条与剪裁边界重合的多段线。
此多段线采用当前的图层、线型、线宽和颜色设置。
当用PEDIT 修改当前剪裁边界，然后用新生成的多段线重新定义剪裁边界时，请使用此选项。
要在重定义剪裁边界时查看整个外部参照，请使用“关”选项关闭剪裁边界。
新建边界
定义一个矩形或多边形剪裁边界，或者用多段线生成一个多边形剪裁边界。
如果边界已经存在，程序将显示以下提示：
是否删除旧边界？[是(Y)/否(N)] <是>:
只有在删除所有以前的边界后，命令才会继续。
指定剪裁边界:
[选择多段线(S)/多边形(P)/矩形(R)] <矩形>: 指定剪裁边界选项或按ENTER
键
选择多段线
使用选定的多段线定义边界。
此多段线可以是开放的，但是它必须由直线段组成并且不能自交。
使用这种方法创建的边界所在平面与多段线所在的UCS 平面平行。
多边形
使用指定的多边形顶点定义多边形边界。
此剪裁边界应用于当前的UCS，与当前视图无关。
矩形
使用指定的对角点定义矩形边界。
此剪裁边界应用于当前的UCS，并且它与当前视图无关。
