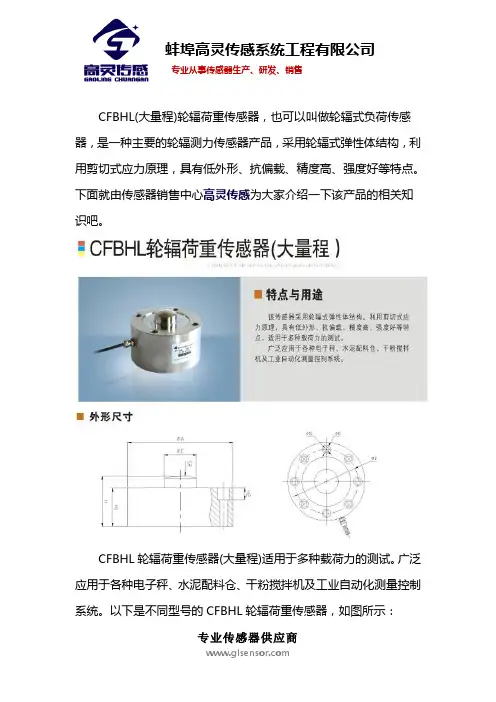

轮辐式负荷传感器
CFBHL(大量程)轮辐荷重传感器，也可以叫做轮辐式负荷传感器，是一种主要的轮辐测力传感器产品，采用轮辐式弹性体结构，利用剪切式应力原理，具有低外形、抗偏载、精度高、强度好等特点。
下面就由传感器销售中心高灵传感为大家介绍一下该产品的相关知识吧。
CFBHL轮辐荷重传感器(大量程)适用于多种载荷力的测试。
广泛应用于各种电子秤、水泥配料仓、干粉搅拌机及工业自动化测量控制系统。
以下是不同型号的CFBHL轮辐荷重传感器，如图所示：
(大量程)CFBHL轮辐荷重传感器的主要技术参数如下展示：
蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产出力敏系列各类传感器上百个品种，各种应用仪器仪表和系统，以及
各种起重机械超载保护装置，可以广泛应用于油田、化工、汽车、起重机械、建设、建材、机械加工、热电、军工、交通等领域。
公司除大规模生产各种规格的高精度、高稳定性、高可靠性常规产品外,还可根据用户具体要求设计特殊的非标传感器,以满足用户的特殊要求。
如果您想进一步的了解，可以直接点击官网高灵传感进行在线了解。
沃斯科技 QS18 VN6AF300 编程传感器说明书
DatasheetCompact sensors featuring extended range and background suppression mode•Exceptional optical performance; up to 300 mm sensing range in compact QS18 housing•Background suppression models for reliable detection of objects when the background condition is not controlled or fixed•Simple multi-turn screw adjustment of cutoff distance •Enhanced immunity to fluorescent lights•Crosstalk immunity algorithm allows two sensors to be used in close proximity •Visible red emitterWARNING: Not To Be Used for Personnel ProtectionNever use this device as a sensing device for personnel protection. Doing so could lead to serious injury or death. This device does not include the self-checking redundant circuitry necessary to allow its use inpersonnel safety applications. A sensor failure or malfunction can cause either an energized or de-energized sensor output condition.ModelsOverviewWORLD-BEAM ® QS18 Adjustable-Field Sensors with Background Suppression ignore objects beyond the set cutoff distance.Background suppression mode can be used in most situations with varying object color and position or with varying backgroundconditions.31Green: Power Indicator2Yellow: Light Sensed Indicator (Flashes for Marginal Conditions)3Cutoff Point Adjustment ScrewFigure 1. Sensor features•To order 9 m (30 ft) cable models: add suffix “W/30” to the model number (for example, QS18VN6AF300 W/30).•To order 150 mm (6 in) pigtail with a 4-pin Pico-style connector models, add suffix “Q ” to the model number (for example, QS18VN6AF300Q )•To order 150 mm (6 in) pigtail with a 4-pin Euro-style connector models, add suffix “Q5” to the model number (for example,QS18VN6AF300Q5)WORLD-BEAM ® QS18AF Mechanically Adjustable Background Suppression Sensor (30-300mm)Original Document146923 Rev. G11 September 2018146923Sensor OrientationTo ensure reliable detection, orient the sensor as shown in relation to the target to be detected.Figure 2. Optimal Orientation of Target to SensorWiring DiagramsCabled wiring diagrams are shown.Quick disconnect (QD) wiring diagrams are functionally identical.NPN (Sinking) Outputs–+PNP (Sourcing) Outputs–+Wiring Key1 = Brown2 = White3 = Blue4 = BlackBipolar Outputs–+Sensor Setup - Background SuppressionBackground Suppression Mode: Objects beyond the set cutoff distance will not be detected.Background suppression mode can be used in most situations with varying object colors and positions or with varying background conditions.To ensure reliable background suppression, a minimum separation distance between the object and the background is necessary.See Figure 7 on page 5 to determine the minimum separation distance. - Tel: +1-763-544-3164P/N 146923 Rev. G1.Mount the sensor with the darkest object at the longestapplication distance. The distance to the object must be less than shown in Figure 7 on page 5 for your object color.2.Turn the adjustment potentiometer counter-clockwise until theyellow indicator turns off (5 turns maximum).3.Turn the adjustment potentiometer clockwise until the yellowindicator turns on.4.Replace the darkest object with the brightest background at theclosest application distance.5.Turn the adjustment potentiometer clockwise, counting therevolutions, until the yellow indicator turns on.6.Turn the adjustment potentiometer counter-clockwise half of thenumber of turns from step 5. This places the cutoff distancemidway between the object and the background switchpoints (see Figure 3 on page 3).The sensor is ready for operation.DistanceX: Distance to the ObjectY: Minimum Separation Between the Object and the BackgroundFigure 3.Set the cutoff distance approximately midway between the farthest object and the closest backgroundSetup ExampleAn object with a reflectivity similar to black paper is set 150 mm away from the sensor. A background with a reflectivity similar to white paper is set 200 mm away from the sensor. According to Figure 7 on page 5 , the minimum separation distance between the object and the background is 12 mm. In this application, reliable detection is achieved when set up according to the procedure outlined in Sensor Setup - Background Suppressionon page 2. Figure 4. Background Suppression Mode Application Example 1. Object2. Conveyor3. BackgroundX: Distance to the Object = 150 mmY: Minimum Separation Between the Object and the Background > 12 mmOutput StatesP/N 146923 Rev. G - Tel: +1-763-544-31643SpecificationsSupply Voltage10 to 30 V dc (10% maximum ripple within specified limits) at less than 16 mA, exclusive of load Sensing BeamVisible red LED, 640 nmSupply Protection CircuitryProtected against reverse polarity and transient voltagesOutput ConfigurationSolid-state complementary: NPN or PNP (current sinking or sourcing),or bipolar (both sinking and sourcing) depending on model;Rating: 100 mA total output currentOff-state leakage current: < 50 µA at 30 V dcON-state saturation voltage: < 1.5 V at 10 mA; < 3.0 V at 100 mAProtected against false pulse on power-up and continuous overload or short circuit of outputsRequired Overcurrent ProtectionWARNING: Electrical connections must be made by qualified personnel in accordance with local and national electrical codes and regulations.Overcurrent protection is required to be provided by end product application per the supplied table.Overcurrent protection may be provided with external fusing or via Current Limiting, Class 2 Power Supply.Supply wiring leads < 24 AWG shall not be spliced.For additional product support, go to .Output Response2.8 millisecond ON/OFFNote: 200 millisecond delay on power-up; outputs do not conduct during this time AdjustmentsFive-turn adjustment screw sets cutoff distance between min. and max.positions, clutched at both ends of travel Repeatability 250 µsIndicators2 LED indicators on sensor top:Green solid: Power on Amber solid: Light sensedAmber flashing: Marginal sensing conditionConstructionABS housing, acrylic lens cover; PVC cable, nickel-plated brass connector,acetal adjustment pot Environmental RatingIEC IP67; NEMA 6; UL Type 1Connections2 m (6.5 ft) 4-wire PVC cable, 9 m (30 ft) PVC cable, or 4-pin Pico-style or Euro-style 150 mm (6 in) pigtail QD, depending on model Operating ConditionsRelative Humidity: 95% relative humidity at 50 °C (non-condensing)Temperature: –20 °C to 55 °C (–4 °F to 131 °F)Application NotesFor mirror-like objects, minimize the sensor to object mounting distance and tilt the sensor so reflected light is directed away from the sensor when the object is present.CertificationsPerformance CurvesQS18AF300 Minimum Sensing Range vs. 90% White Cuttoff Setting0510155010015020025030035090% White Card Cutoff Setting (mm)M i n i m u m S e n s i n g R a n g e (m m ) f o r 6% B l kFigure 5. Minimum Sensing Range (Dead Zone) vs. 90% White Cutoff Setting510152025050100150200250300350Range (mm)E m i t t e r S p o t D i a m e t e r (m m )Figure 6. Typical Emitter Spot Diameter vs. Distance - Tel: +1-763-544-3164P/N 146923 Rev. GExcess Gain Curves1101001000DISTANCE (mm)E X C E S S G A I N1101001000Figure 8. Excess Gain Curve with 30 mm Cutoff (based on 90% White Card)1101001000DISTANCE (mm)E X C E S S G A I N1101001000Figure 9. Excess Gain Curve with 300 mm Cutoff (based on 90% White Card)P/N 146923 Rev. G - Tel: +1-763-544-31645DimensionsAll measurements are listed in millimeters [inches], unless noted otherwise.7.5 mm(0.30")15.0 mm*M3 Hardware for SidemountM2.5 Hardware for Mountingto Threaded InsertsMax. torque 0.6 nm (5 in. lbs)(2) M3 x 0.5 x 20 mm ss screw(2) M3 x 0.5 ss hex nut(2) M3 ss washer(2) M2.5 x 0.45 x 5 mm ss screw(2) M2.5 ss washerAccessoriesQuick-Disconnect (QD) Cordsets - Tel: +1-763-544-3164P/N 146923 Rev. GMounting BracketsAll measurements are listed in millimeters, unless noted otherwise. SMBQS18A•Wrap-around protectionbracket•Die-cast bracket•Base fits 18 mm threadedhole•Metal hex nut, lock washerand grommet included•Mounting holes speciallydesigned for QS18AFsensorsHole size: A = ø 15.3SMBQS18AF•Right-angle mountingbracket•14-ga. 304 stainless steel Hole center spacing: A to B = 20.3 Hole size: A = 4.3 × 9.4, B = ø 4.3Banner Engineering Corp. Limited WarrantyBanner Engineering Corp. warrants its products to be free from defects in material and workmanship for one year following the date of shipment. Banner Engineering Corp. will repair or replace, free of charge, any product of its manufacture which, at the time it is returned to the factory, is found to have been defective during the warranty period. This warranty does not cover damage or liability for misuse, abuse, or the improper application or installation of the Banner product.THIS LIMITED WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES WHETHER EXPRESS OR IMPLIED (INCLUDING, WITHOUT LIMITATION, ANY WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE), AND WHETHER ARISING UNDER COURSE OF PERFORMANCE, COURSE OF DEALING OR TRADE USAGE. This Warranty is exclusive and limited to repair or, at the discretion of Banner Engineering Corp., replacement. IN NO EVENT SHALL BANNER ENGINEERING CORP. BE LIABLE TO BUYER OR ANY OTHER PERSON OR ENTITY FOR ANY EXTRA COSTS, EXPENSES, LOSSES, LOSS OF PROFITS, OR ANY INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES RESULTING FROM ANY PRODUCT DEFECT OR FROM THE USE OR INABILITY TO USE THE PRODUCT, WHETHER ARISING IN CONTRACT OR WARRANTY, STATUTE, TORT, STRICT LIABILITY, NEGLIGENCE, OR OTHERWISE.Banner Engineering Corp. reserves the right to change, modify or improve the design of the product without assuming any obligations or liabilities relating to any product previously manufactured by Banner Engineering Corp. Any misuse, abuse, or improper application or installation of this product or use of the product for personal protection applications when the product is identified as not intended for such purposes will void the product warranty. Any modifications to this product without prior express approval by Banner Engineering Corp will void the product warranties. All specifications published in this document are subject to change; Banner reserves the right to modify product specifications or update documentation at any time. Specifications and product information in English supersede that which is provided in any other language. For the most recent version of any documentation, refer to: .© Banner Engineering Corp. All rights reserved。
辽宁工程技术大学·应用技术学院
辽宁工程技术大学机电设备与管理自考本科论文辽宁工程技术大学机电设备与管理自考本科毕业论文题目:煤矿带式输送机保护控制系统设计准考证号:姓名:指导老师:摘要带式输送机是一种由摩擦驱动引起连续动作的运输机械。
随着煤矿机电一体化水平的不断提高，煤矿井下带式输送机使用越来越广泛，台数越来越多，运距越来越长，在带式输送机的使用过程中经常出现一些打滑、跑偏、堆煤、烟雾、超温等故障，影响煤矿生产和安全。
为了避免这些事故的发生，带式输送机保护器孕育而生。
它不仅可以时时监视皮带的状态，还可以在皮带出现故障时进行报警，且对皮带的状态予以改变，进行保护。
带式输送机保护器的应用，使皮带有了可靠的保护。
本文设计的带式输送机保护控制系统主要用于对带式输送机的保护和控制，具有九大保护功能，其是在现有的八大保护基础上加入粉尘保护，分别为:速度保护、堆煤保护、跑偏保护、烟雾保护、温度保护、沿线紧急停车、撕裂保护、张紧力保护、粉尘保护。
可语言报警及显示故障类型，具有集中控制和单台操作功能。
同时，系统还增加了张紧和跑偏自动调整控制，使潜在的故障自动排除。
本论文结合DSP技术、单片机技术和传感器技术，对带式输送机的保护控制系统进行设计。
其中，传感器负责数据的采集;DsP采用TI公司的TMs320LF2407型芯片，其用于接收传感器送来的信号并送给单片机显示，当信号超限时，发出语音报警，并控制相应的继电器的吸合;单片机采用Af89C51芯片，其用于接收DSP送来的信号，通过液晶显示屏显示故障类型。
根据系统的工作原理，本文对系统的软、硬件进行了设计。
由于带式输送机保护控制系统是一个多传感器系统，本文采用信息融合的方法，根据系统的融合结构模型及Kalman滤波算法和模糊逻辑法，对此多传感器系统的信息进行互补整合，使得到的融合结果对检测环境的描述更准确，从而增加了传感器系统的可信度。
经试验分析，本文设计的带式输送机保护控制系统可以有效地做到保护、控制带式输送机，且通过显示和通一讯使工作人员更好的了解带式输送机的现状和予以控制。
恩拉福伺服液位计安装及使用手册XTG_Rev1.4
2.5.1.1. 外部保险丝 ....................................................................................................... 19
2.5.1.2. 电缆密封和穿线导管......................................................................................... 19
2.5.1.3. 接地.................................................................................................................. 20
2.5.1.4. 接线端子室 ....................................................................................................... 20
2.4.4. 螺栓.................................................................................................................. 16
2.4.5. 接地.................................................................................................................. 17
3.1.1.1. 液位测量 .......................................................................................................... 28
G1000_G2000_G3000_Service_Manual_E_rev0
（1）维修模式操作程序....................................................................................... ......... ...........................................................33 （2）维修工具功能 ............................................................................................................ ......... ..............................................35 （3）废墨垫计数器设置 ................................................................................................... ......... ...............................................42 （4）维修测试图案 .............................................................................................................. ......... .............................................43 （5）EEPROM信息 .......................................................................................................... ... ......... .............................................44 3-4. 上润滑油 ................................................................................................................ ......... .............................................46 3-5. 维修特别说明.................................................................................................... ......... ................................................. 48 （1）废墨垫计数器设置 ................................................................................................... ......... ...............................................48 （2）废墨垫的预防性更换 ................................................................................ ......... ................................................................48 （3）剩余墨水检测 ........................................................................................................ ......... ..................................................49 （4）如何更换墨车................................................................................ ......... .............................................................................49 （5）如何更换墨盒................................................................................ ......... .............................................................................50 （6）废墨垫更换 .................................................................................... ......... ...........................................................................51 （7）系统清洁.......................................................................................... ......... ...........................................................................51 （8）重新打包和翻新................................................................................. ......... ........................................................................51 （9）利用打印机序列号项目的特别说明（仅限于G3000系列）......... ......... .........................................................................52
中航科电传感器说明书
N
转矩测量计算式
Mp=N (f-f0) / (fp-f0) Mr=N (f0-f) / (f0-fr)
fr
0
f0 fp
-N
负向
6
Mp：正向转矩 N：转矩满量程 fP：正向满量程输出频率值（kHz） f：实测转矩输出频率值（kHz）
Mr：反向转矩 f0：转矩零点输出频率值（kHz） fr：反向满量程输出频率值（kHz）
则可能造成弹性轴永久变形，无法回到测量零点。
⌦ 传感器与仪表的连接
1. 确保仪表电源关断。 2. 连接测试电缆线（按附图）。 3. 打开仪表电源开关即可工作（进入测量状态）。
注：仪表使用请详细阅读 ZH07 型转矩转速测量仪使用说明书。
5
附图
特别注意
♦ 为了避免触电，应使用三芯电源线与三线式电源插座联接进行 供电，三线式电源插座的中心地线必须可靠接地。
未选用二次仪表时的使用方法 ..............................7 常见故障分析与排除 ..............................8 保养与维护 .................................................... .9
日常保养、维护 ......................................... .9 定期保养、维护 ................................................. .9
外形结构 .........................................................3 外形主要尺寸 ...................................................4 安装示意图 ............................................................4 安装方法 .......................................4
基恩士IG系列说明书
基恩士IG系列说明书---------------------------------------------------------------------------------------------------基恩士IG系列说明书96083CCCD光透过型激光传感器IG 系列用户手册使用前请阅读本手册以期实现最佳性能。
阅读后请妥善保存本手册，以便随时参考。
前言本说明书描述了 IG 系列的基本操作和信息。
请仔细阅读本手册以确保安全使用 IG 系列并发挥其性能和功能。
请妥善保管本说明书以备参考。
确保此说明书最终由终端用户持有。
??标示以下标示是提醒您有关防止人体伤害和产品损坏之事宜。
注为正确操作提供额外信息。
为操作提供进一步的有用信息。
提供参考页。
IG 系列的安全信息一般注意事项?在启动和操作期间，请务必监控本产品的功能和性能，并确认能够正常运作。
?我们建议您采取充分的安全措施，以免发生问题时造成任何损失。
———————————————————————————————————————————————---------------------------------------------------------------------------------------------------?如果产品的改装与使用和规格中所描述的有出入，则无法保证其功能和性能可以正常发挥。
?当本产品与其他仪器一起使用时，其功能和性能可能会降低，视操作条件和周围环境等情况而定。
?本产品不能用于保护人体的用途。
?切勿使包括周边装置在内的每一个装置处于温度剧变的环境中。
水气凝结可能会导致产品发生故障。
激光产品的安全注意事项?本产品使用半导体激光作为其光源。
?控制，调整或各步骤性能的使用若与此处指定的方法有出入，可能会导致曝露在有害的辐射中。
?请遵守本说明书中的指示。
-否则，可能会对人体(眼睛和皮肤)造成伤害。
1 类激光产品注意事项?切勿拆卸本产品。
轮辐式压力传感器
轮辐式压力传感器，是指以膜片装置（不锈钢膜片、硅酮膜片等）为媒介，用感压元件对气体和液体的压力进行测量，并转换成电气信号输出的设备。
下面就由传感器厂家高灵传感为大家详细介绍下该设备的相关常识，帮助大家对该产品有较全面的认识。
CFBLY轮辐拉压力传感器-量程200kg~100t广泛应用于工业系统中力的测量和天车秤、轨道衡、料斗秤等各种称重、测力的工业自动化测量控制系统，具有低外形、抗偏载、精度高、强度好、安装方便，拉压输出对称性好等特点。
目前在市场上常见的轮辐传感器的量程型号如下图展示:
以下是轮辐传感器的主要技术参数，可以帮助大家了解这款产品使用情况，以便能正常使用。
蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产压力传感器就是一种对气体和液体的压力进行测量并将测量结果转化成电气信号显示出来的设备。
这种设备在工业领域应用十分广泛，水利、交通、建筑、机床等行业都有所涉及，传统的压力传感器主要以大型器件构成，借助弹性构件的形状变化来测量压力的大小，这种传感器又大又重，使用起来很不方便，随着科学技术的迅速发展，半导体压力传感器应运而生，它更轻便、更准确，更能适应环境，逐渐取代了传统压力传感器。
HELM吨位仪PW系列吨位标定
吨位标定(PW2，PW4)一、标吨位开始前要做的事情(1)必须让厂家配备二个或四个等高垫(二点的用二个，四点的用四个)，并且等高垫应完全等高，然后把等高垫放到工作台上，放的位置在工作台滑块导柱的正下方，然后把传感器及我们自己带去的等高墩子放在等高垫上。
(2)让厂家配备220V的电源插座，以备我们仪器的电源。
(3)自己要有一小型螺丝刀。
(4)把吨位仪送上电，看是否有显示。
二、开始标定(标定步骤参考PW2，PW4说明书等第27页)先把我们带去的标定仪器表头送上电，(电源为220V)此时表头上应显示EH1或EH5，然后把传感器过来的插头插在表头的后面插槽上，此时表头应该显示一个数值，数值大约在20.00以内，这就是该表头的零漂。
我们不必理会这个数，然后下该表头前面的“峰值”和“单位”两按钮，按下后两按钮灯应亮(红灯)，两灯亮了之后就可开始正式标定。
(1)设定吨位仪总容量(见P27第1步)SW305开关“1”“2”两个小开关的(不同)组合决定小数点的位数，具体参见P27页的右图(备注：如果你的吨位为600吨，你可以让“1”“2”开关都为OFF，而后使四个旋钮小开关依次由上到下为“0”“6”“0”“0”，同时你也可以使“1”“2”开关为“1ON，2OFF”，四个旋钮开关依次为“6”“0”“0”“0”)。
（2）确定开始的装模高度（标定步骤参考PW2，PW4说明书P27第2步）刚开始时，由于不知道当前的装模高度是大还是小，所以应先开策调让滑块到下死点，看滑块在下列点时此时能否刚压上传感器，如果还未到下列点就压上传感器，应立即把滑块往上开，调整装模高度，目的使滑块在下死点时，刚好压上传感器，同理，如果在下死点还压不上传感器，也应调整装模高度。
总之，这一步的目的是使滑块在下死点时刚好压上传感器。
（如果这一步没朋做就盲目开“单次”“寸动”；如果装模高度过小，可能会把传感器压环及对机床造成严重损害）。
3．调好装横高度后，开一下空车，看在吨位仪前面板总吨位显示框下“采样灯”AUTOMATIC MONITORING是否在下死点附近亮，这里可能有两种情况：（1）该灯在整个行程中一直不亮，如果是这种情况，应该把P27页左图下方标有“TWO THRESHOLD CONTROLS FACTORY SET AT 06”的两个旋钮上方的箭头指“0”，下方的箭头指“6”即“06”方式下。
DC500-AM1 力矩限制器 安装使用说明书
DC500-AM1力矩限制器安装使用说明书● 使用前请仔细阅读本产品说明书● 请妥善保管本产品说明书，以备查阅Ver 0.2宁波柯力传感科技股份有限公司敬告用户尊敬的用户：欢迎您使用DC500型力矩限制器产品。
我们期待着以最优质的产品和服务为您的工作提供安全保障和创造更大的价值。
本说明书为您提供了DC500型力矩限制器的日常使用、校准、安装、保养的基本知识；在使用本产品之前，请您认真阅读本使用说明书。
宁波柯力传感科技股份有限公司将不断地对产品进行改进，欢迎您通过书信、电话、传真和互联网等各种方式了解我公司产品的最新信息。
来函请寄：中国宁波江北投资创业园C区长兴路199号邮政编码：315033电话：400-887-4165 800-857-4165传真：0574-******** 87562279E-mail:******************网址：因需求变化和技术改进，宁波柯力传感科技股份有限公司根据用户需求对《产品安装与使用说明书》进行修改，内容如有变动请以产品实物为准。
《产品安装与使用说明书》的解释权归宁波柯力传感科技股份有限公司所有。
目录1注意事项 (4)2保养须知 (4)3执行标准 (4)4技术指标 (5)5名词术语 (5)6系统组成与安装 (5)6.1系统组成 (5)6.2安装尺寸 (6)6.1系统接线 (7)7工作界面 (8)7.1状态指示灯和蜂鸣器 (9)7.2主工作界面说明 (9)7.3管理口令 (10)7.4调试检测 (11)7.5仪表设置 (12)7.6安全负载 (13)7.7工况标定 (14)7.8超载记录 (15)7.9关（/开）蜂鸣器 (16)8维护注意事项 (16)9故障处理 (17)10技术支持、售后服务及保修期限 (17)1注意事项当您第一次使用该起重机时，为确保起重机的安全，请事先阅读本说明书进行安全设置和操作。
您在日常使用力矩限制器时请留意仪表正面的故障指示灯是否被点亮，故障灯亮时需锁定和修复故障点后再使用起重机。
汽轮机TSI探头安装方法及原理
汽轮机TSI探头安装方法及原理1传感器的安装与调试1.1轴承振动传感器探头的安装6个φ8mm灵敏度为7.87V/rnm的涡流探头分别装于1号、2号、3号轴承处。
每个轴承处安装两只互成90°,垂直于轴承,探头与水平方向的夹角为45°,分别测量某、Y方向上的振动。
一般涡流传感器,涡流影响范围约为传感器线圈直径的三倍,因此传感器对应的测量宽度应为传感器直径的三倍,而且在传感器空间24mm范围内不应有其它金属物存在,否则会带来误差。
安装间隙电压应为传感器输出特性曲线确定的线形中点位而定,φ8mm灵敏度为7.87V/mm的探头,安装间隙电压为-9.75V或1.2mm左右。
由于传感器线形电压范围大大超过测量范围,所以安装间隙允许有较大的偏差,只要保证测量范围在线形段内即可,但为了满足故障诊断和可靠性的需要,一般要求安装电压9.75土0.2V。
1.2轴向位移、高低压差胀传感器的安装轴向位移测的是推力轴承相对汽缸的轴向位移,在机组运行过程中,使动静部件之间保持一定的轴向间隙,避免汽轮机内部转动部件和静止部件之间发生摩擦和碰撞。
两只轴向位移传感器探头安装在2号轴承处,分别装于甲乙两侧,探头朝向低压缸方向安装探头型号为7200型φ14mm探头,灵敏度为3.937V/mm，前臵器供电电压为-24V。
大轴相对于汽缸的设计零点为止推轴承靠在工作瓦面为大轴零位。
在安装轴向位移和低压差胀传感器前,首先要把大轴推到零位,然后按要求安装。
轴向位移的量程范围为-2mm一+2mm,安装电压-9.75土0.2V沾化电厂汽轮机膨胀相对死点在2号轴承处,高压缸转子膨胀在以2号轴承处为相对死点向前箱方向膨胀,低压缸转子膨胀在以2轴承处为相对死点向发电机方向膨胀。
高低压差胀探头为不带前臵器φ25mm 涡流探头,灵敏度为0.8V/mm,因为高低压差胀都是朝着发电机方向安装,要使高低缸差胀测量范围均在线形范围之内,按照探头线性中点及量程范围-2--10mm定位。
起重机传感器
起重机传感器：提高安全性和效率起重机是用于在工业、制造和建筑行业中搬运、悬挂和移动重物的机器。
由于工作环境多为高处，操作复杂，所以起重机在使用过程中安全性和效率十分重要。
此时，便成为了不可或缺的设备。
本文将讨论的定义、用途和类型，并探讨其在起重机工作中的重要性。
是专门用于测量起重机重量、高度、速度和位置等参数的传感器。
由于其准确测量和及时反馈，使得机器的安全性和工作效率都大大提高。
传感器使用的数学、物理、工程和计算机技术，已经被广泛应用于工业研究和制造中，也被广泛用于各种类型的起重机上。
传感器的用途的用途非常广泛，它们可以测量起重机重量、高度、速度和位置等参数。
在起重过程中，传感器得到的信息可以帮助操作员更好地了解机器的状况，并且及时采取措施，保证起重机在操作中不会出现异常情况。
下面是传感器的具体用途：1.测量重量在起重过程中，起重机必须承重，其中一个非常重要的指标就是荷重。
可以测量荷重，其实现的方法是在吊钩上或轮子上增加称重装置。
称重装置通过测量重力的大小，得出重量。
通过传感器进行数值和图形的显示，操作员就可以确认起重机的重量是否超出范围。
2.测量高度还可以用来测量高度，在起重过程中非常重要。
高度传感器的原理是测量绳索或钩的上升和下降距离。
它可以根据所需的高度重新设定控制器并启动运动，从而使提升精度和速度更加准确。
3.测量速度还可以测量速度，在起重过程中也很重要。
它可以通过计算机或其他设备进行测量。
这种测量方法可以通过吊钩降落的时间来计算，或者通过测量绳索或钩的速度来计算。
通过计算机或其他设备，可实现非常精确的测量。
4.测量位置起重机的位置在起重过程中也是至关重要的。
传感器可以轻松地测量起重机的位置，例如，使其上下或左右移动。
传感器通过测量相对于基准点的角度、距离或运动的距离来测量位置。
传感器的类型的类型根据其测量参数而不同，包括：荷重传感器、高度传感器、速度传感器以及位置传感器。
这里将各种传感器的原理做简单介绍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大吨位轮辐式测力传感器C10F
量程：0~10t~20t~25t~50t~100t~200t~300t~500t
特点：C10F型传感器采用合金钢材质，轮辐式结构设计，大吨位量程可选，适用于料斗秤、反应釜、拉压力试验机、各种压装机测力领域，中间内螺孔可以拧压头作压缩型测力，可以连接外螺杆作拉伸测力，四周8个通孔用于固定传感器。
受力应用图：
外形尺寸：
技术参数：
量程（t ） ΦB L H ΦA ΦC ΦD ΦE H1 ME 10～ 25 122 53 47 41 101.7 9 14 10.5 M32x1.5 50 143 57.6 51 51 117 10.5 17 16 M40x1.5 100 200 86 70
76
162.6 13 20 18 M64x3 200 306 125 120 120 264 22 32 26 M90x3 300 350 185 180 150 296 26 38 32 M120x3 500 496
300
285 210
420
52
65
M180*3
规格参数
额定量程(R.C.) 10t,20t,25t,50t,100t,200t,300t,500t 满程输出(R.O.) 2.0mV/V 推荐激励电压5-10V
最大激励电压12V
非线性±0.15% R.O.
滞后±0.15% R.O.
重复性±0.15% R.O.
蠕变(30分钟）±0.15%R.O.
零点输出±2% of R.O.
温度补偿范围0℃~40℃
工作温度范围-10℃~60℃
零点温度漂移±2%R.O / 10℃
满程温度漂移±2%LOAD / 10℃
绝缘电阻5000㏁
输入阻抗350±10Ω
输出阻抗350±5Ω
引线电缆尺寸Φ5 X 4Core x 2m
安全过载120% R.C.
材料合金钢
选型表：
型号量程
C10F-10t {0-10 tf} C10F-20t {0-20 tf} C10F-25t {0-25 tf} C10F-50t {0-50 tf} C10F-100t {0-100 tf} C10F-200t {0-200 tf} C10F-300t {0-300 tf} C10F-500t {0-500 tf}。
