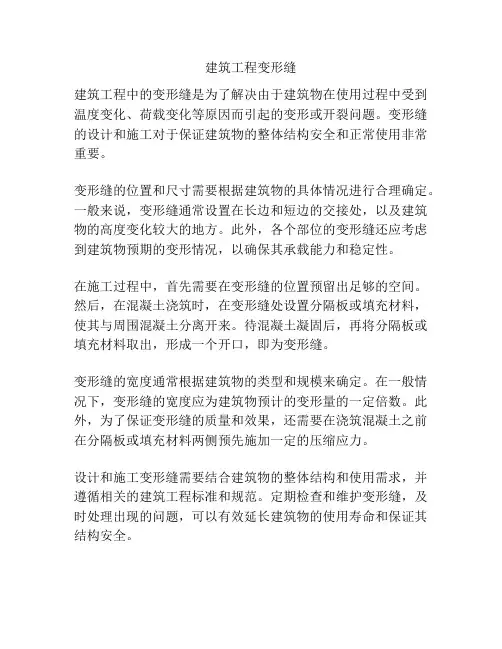

建筑工程中的变形缝是为了解决由于建筑物在使用过程中受到温度变化、荷载变化等原因而引起的变形或开裂问题。
变形缝的设计和施工对于保证建筑物的整体结构安全和正常使用非常重要。
变形缝的位置和尺寸需要根据建筑物的具体情况进行合理确定。
一般来说，变形缝通常设置在长边和短边的交接处，以及建筑物的高度变化较大的地方。
此外，各个部位的变形缝还应考虑到建筑物预期的变形情况，以确保其承载能力和稳定性。
在施工过程中，首先需要在变形缝的位置预留出足够的空间。
然后，在混凝土浇筑时，在变形缝处设置分隔板或填充材料，使其与周围混凝土分离开来。
待混凝土凝固后，再将分隔板或填充材料取出，形成一个开口，即为变形缝。
变形缝的宽度通常根据建筑物的类型和规模来确定。
在一般情况下，变形缝的宽度应为建筑物预计的变形量的一定倍数。
此外，为了保证变形缝的质量和效果，还需要在浇筑混凝土之前在分隔板或填充材料两侧预先施加一定的压缩应力。
设计和施工变形缝需要结合建筑物的整体结构和使用需求，并遵循相关的建筑工程标准和规范。
定期检查和维护变形缝，及时处理出现的问题，可以有效延长建筑物的使用寿命和保证其结构安全。

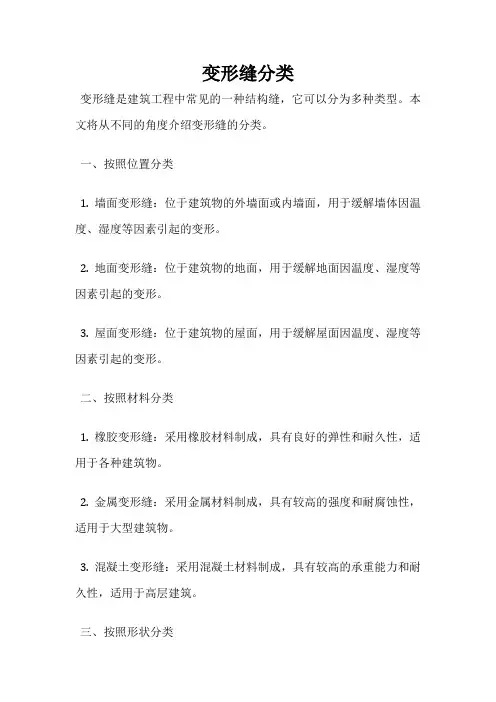

变形缝分类
变形缝分类
变形缝是建筑工程中常见的一种结构缝，它可以分为多种类型。
本文将从不同的角度介绍变形缝的分类。
一、按照位置分类
1. 墙面变形缝：位于建筑物的外墙面或内墙面，用于缓解墙体因温度、湿度等因素引起的变形。
2. 地面变形缝：位于建筑物的地面，用于缓解地面因温度、湿度等因素引起的变形。
3. 屋面变形缝：位于建筑物的屋面，用于缓解屋面因温度、湿度等因素引起的变形。
二、按照材料分类
1. 橡胶变形缝：采用橡胶材料制成，具有良好的弹性和耐久性，适用于各种建筑物。
2. 金属变形缝：采用金属材料制成，具有较高的强度和耐腐蚀性，适用于大型建筑物。
3. 混凝土变形缝：采用混凝土材料制成，具有较高的承重能力和耐久性，适用于高层建筑。
三、按照形状分类
1. 直线型变形缝：呈直线形状，适用于长条形建筑物。
2. 曲线型变形缝：呈曲线形状，适用于弧形建筑物。
3. 波浪型变形缝：呈波浪形状，适用于具有装饰性要求的建筑物。
四、按照功能分类
1. 隔音变形缝：采用隔音材料制成，用于隔离建筑物内外的噪音。
2. 防水变形缝：采用防水材料制成，用于防止水从缝隙渗入建筑物内部。
3. 防火变形缝：采用防火材料制成，用于防止火灾蔓延。
变形缝是建筑工程中不可或缺的一部分，它可以根据不同的分类方式进行选择和应用。
在建筑设计和施工中，应根据实际情况选择合适的变形缝类型，以确保建筑物的稳定性和安全性。
建筑“三缝”：伸缩缝、沉降缝、防震缝
建筑“三缝”：伸缩缝、沉降缝、防震缝伸缩缝、沉降缝、防震缝：统称为变形缝。
什么是变形缝？由于温度变化，地基不均匀趁降和地震因素的影响，易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。
这种将建筑物垂直分开的预留缝称为变形缝，包括伸缩缝、沉降缝、防震缝。
首先，来赏析一组鲁班奖工程的变形缝：室内变形缝屋面变形缝一、伸缩缝1、名词解释伸缩缝：当建筑物较长时为避免建筑物因热胀冷缩较大而使结构构件产生裂缝所设置的变形缝。
2、需要设缝的情况①建筑物长度超过一定限度；②建筑平面复杂，变化较多；③建筑中结构类型变化较大。
3、设置原则设置伸缩缝时通常是沿建筑物长度方向每隔一定距离或结构变化较大处在垂直方向预留缝隙，将基础以上的建筑构件全部断开，分为各自独立的能在水平方向自由伸缩的部分。
基础部分因受温度变化影响较小，一般不须断开。
4、缝的间距伸缩缝的最大间距应根据不同材料的结构而定，详见混凝土结构设计规范（2002）。
P112页表9.1.1分别列出了各种砌体结构和钢筋混凝土结构房屋伸缩缝的最大间距。
5、缝的构造伸缩缝宽度一般为20-40mm，通常采用30mm。
6、其他要求在结构处理上，砖混结构可采用单墙方案，也可采用双墙方案；框架结构可采用双柱双梁方案，也可采用挑梁方案。
①墙体伸缩缝构造：墙体伸缩缝一般做成平缝形式，当墙体厚度在240mm以上时，也可以做成错口缝、企口缝等形式。
外墙变形缝常用麻丝沥青、泡沫塑料条、油膏等有弹性的防水材料填缝，缝口用镀锌铁皮、彩色薄钢板等材料进行盖缝处理；内墙变形缝一般结合室内装修用木板、各类金属板等盖缝处理。
②楼地板伸缩构造：楼地板伸缩缝的缝内常用麻丝沥青、泡沫塑料条、油膏等填缝进行密封处理，上铺金属、混凝土或橡塑等活动盖板。
其构造处理需满足地面平整、光洁、防水、卫生等使用要求。
顶棚伸缩缝需结合室内装修进行，一般采用金属板、木板或橡塑板等盖缝，盖缝板只能固定于一侧，以保证缝的两侧构件能在水平方向自由伸缩变形。
变形缝—变形缝的基础知识(建筑构造)
防震缝的设置原则
•在地震设防烈度为7～9度地区，有下列情况之一时需设 防震缝： •（1）毗邻房屋立面高差大于6m； •（2）房屋有错层且楼板高差较大； •（3）房屋毗邻部分结构的刚度、质量截然不同。
砌体结构防震缝的宽度
多层 70~100mm
高层 100~150mm
框架结构防震缝的宽度
建筑高度/地震烈度
变形缝的设置原则
伸缩缝的设置原则
• 建筑物因受到温度变化的影响而产生热胀冷缩，使结构构件内 部产生附加应力而变形。当建筑物较长时为避免建筑物因热胀 冷缩较大而使结构构件产生裂缝，建筑中需设置伸缩缝。
(1)建筑物长度超过一定长度； (2)建筑平面复杂，变化较多； (3)建筑中结构类型变化较大时，建筑中需设置伸缩缝。 • 设置伸缩缝时，通常是沿建筑物长度方向每隔一定距离或结构
软弱地基
湿陷性黄土地基
表：沉降缝的宽度
建筑物高度 H＜5m H=5m~10m H=10m~15m 2~3层 4~5层 5层以上
沉降缝宽度/mm 30 50 70 50~80 80~120 ＞120 ≥30~70
防震缝的设置原则
•强烈地震对地面建筑物和构筑物的影响或损坏是极大的，因此在 地震区建造房屋必须充分考虑地震对建筑物所造成的影响。我国 建筑抗震设计规范中明确了我国各地区建筑物抗震的基本要求。 建筑物的防震和抗震通常可从设置防震缝和对建筑进行抗震加固 两方面考虑。在地震区建造房屋，应力求体形简单，重量、刚度 对称并均匀分布，建筑物的形心和重心尽可能接近，避免在平面 和立面上的突然变化，同时最好不设变形缝，以保证结构的整体 性，加强整体刚度。
缝宽度
≤15m
≥100m
6度
7度 ＞15m
8度
建筑“三缝”：伸缩缝、沉降缝、防震缝
建筑“三缝”：伸缩缝、沉降缝、防震缝伸缩缝、沉降缝、防震缝：统称为变形缝。
什么是变形缝？由于温度变化，地基不均匀趁降和地震因素的影响，易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。
这种将建筑物垂直分开的预留缝称为变形缝，包括伸缩缝、沉降缝、防震缝。
创优工程的变形缝：室内变形缝室外变形缝屋面变形缝一、伸缩缝1、名词解释伸缩缝：当建筑物较长时为避免建筑物因热胀冷缩较大而使结构构件产生裂缝所设置的变形缝。
2、需要设缝的情况①建筑物长度超过一定限度；②建筑平面复杂，变化较多；③建筑中结构类型变化较大。
3、设置原则设置伸缩缝时通常是沿建筑物长度方向每隔一定距离或结构变化较大处在垂直方向预留缝隙，将基础以上的建筑构件全部断开，分为各自独立的能在水平方向自由伸缩的部分。
基础部分因受温度变化影响较小，一般不须断开。
4、缝的间距伸缩缝的最大间距应根据不同材料的结构而定，详见混凝土结构设计规范（2002）。
P112页表9.1.1分别列出了各种砌体结构和钢筋混凝土结构房屋伸缩缝的最大间距。
5、缝的构造伸缩缝宽度一般为20-40mm，通常采用30mm。
6、其他要求在结构处理上，砖混结构可采用单墙方案，也可采用双墙方案；框架结构可采用双柱双梁方案，也可采用挑梁方案。
①墙体伸缩缝构造：墙体伸缩缝一般做成平缝形式，当墙体厚度在240mm以上时，也可以做成错口缝、企口缝等形式。
外墙变形缝常用麻丝沥青、泡沫塑料条、油膏等有弹性的防水材料填缝，缝口用镀锌铁皮、彩色薄钢板等材料进行盖缝处理；内墙变形缝一般结合室内装修用木板、各类金属板等盖缝处理。
②楼地板伸缩构造：楼地板伸缩缝的缝内常用麻丝沥青、泡沫塑料条、油膏等填缝进行密封处理，上铺金属、混凝土顶棚伸缩缝需结合室内装修进行，一般采用金属板、木板或橡塑板等盖缝，盖缝板只能固定于一侧，以保证缝的两侧构件能在水平方向自由伸缩变形。
③屋面伸缩缝构造：屋顶伸缩缝主要有伸缩缝两侧屋面标高相同处和两侧屋面高低错落处两种位置，当伸缩缝两侧屋面标高相同又为上人屋面时，通常做防水油膏嵌缝，进行泛水处理；为非上人屋面时，则在缝两侧加砌半砖矮墙，分别进行屋面防水和泛水处理，其要求同屋顶防水和泛水构造。
变形缝直接高差2公分
变形缝直接高差2公分摘要：1.变形缝的定义和作用2.变形缝直接高差2公分的设计标准3.变形缝在建筑和桥梁工程中的应用4.变形缝的施工要求和注意事项5.变形缝对建筑物和桥梁的影响及维护正文：变形缝是建筑物和桥梁结构中的一种重要构件，主要用于缓解由于温度变化、地基沉降、地震等原因引起的结构变形。
变形缝直接高差2公分，这是一种特定的设计要求，符合我国相关设计规范。
变形缝直接高差2公分的设计标准，是为了保证变形缝在建筑物和桥梁的使用过程中，能够有效地传递和缓解各种作用在结构上的力量，防止裂缝的产生，延长结构的使用寿命。
在建筑和桥梁工程中，变形缝的应用非常广泛。
例如，在建筑物中，变形缝通常设置在建筑物的墙体、屋顶、楼层等地方，以防止由于温度变化、地基沉降等原因引起的裂缝。
在桥梁工程中，变形缝通常设置在桥梁的梁、板、墩等地方，以防止由于温度变化、桥梁自重等原因引起的裂缝。
变形缝的施工要求非常严格。
首先，变形缝的设置位置必须符合设计要求。
其次，变形缝的施工必须保证其结构和功能的完整性。
最后，变形缝的施工必须按照施工规范进行，以确保施工质量。
变形缝对建筑物和桥梁的影响非常重要。
变形缝能够有效地缓解由于温度变化、地基沉降、地震等原因引起的结构变形，防止裂缝的产生，延长结构的使用寿命。
同时，变形缝的维护也非常重要。
变形缝的维护主要包括清洁、检查、维修等工作，以确保变形缝的性能和功能。
总的来说，变形缝直接高差2公分的设计标准，是建筑物和桥梁工程中非常重要的一个设计要求。
变形缝在建筑和桥梁工程中的应用，能够有效地防止裂缝的产生，延长结构的使用寿命。
建筑中的各种缝
建筑中的各种缝
变形缝包含：伸缩缝、沉降缝。
结构缝包含：变形缝和防震缝。
1.伸缩缝：
冷缩），
2.
3.
4.
需要分段浇筑而在先、后浇筑的混凝土之间所形成的接缝。
施工缝并不是一种真实存在的“缝”，它只是因后浇筑混凝土超过初凝时间，而与先浇筑的混凝土之间存在一个结合面，该结合面就称之为施工缝。
5.诱导缝：诱导缝是上海地铁采用的一种方法，在原设置伸缩缝的地方作好防水处理，并在结构受力许可的条件下减少这部分（1m左右）位置上的结构配筋，有意削
弱这部分结构的强度，使混凝土伸缩应力造成的裂缝尽量在这一位置上产生。
采用这一措施后，其他部位混凝土裂缝明显减少，这一方法虽有一定效果，但尚不能令人满意。
根据上述情况，条文作了相应规定。
6.伸缩缝和后浇带的区别：
伸缩缝的设置距离一直是防水工程界关心的问题，目前就这一问题的探索和实践一
lm 左右的距离，浇筑混凝土时缝间和其他地方同时浇筑，但缝间浇筑掺有膨胀剂的补偿收缩混凝土。
宝鸡、沧州、济南等地采用这种方法后，伸缩缝间距可延长至60—80m。
哈尔滨在混凝土中采用掺FSl01外加剂措施后，伸缩缝间距达到80—100m。
建筑物内的变形缝
建筑物内的变形缝建筑物在建造之后，由于各种原因，例如气温、湿度、风力、施工原因等因素，在其使用期间都会发生一定的变形。
为了防止这种变形对建筑物的其它部分造成伤害，建筑物内需要安装变形缝来进行缓冲。
在本文中，将介绍建筑物内的变形缝以及其作用，通常都是在建筑物的混凝土结构中使用，但也有可能出现在其他类型的建筑中。
变形缝的定义变形缝是为了适应建筑物的变形而预留出来的缝隙，可以分为两类：单向变形缝和多向变形缝。
单向变形缝，也称为直接变形缝，指在建筑物的一条直线方向上预留出的缝隙，一般情况下会呈水平方向。
这种缝隙的主要功能是为了适应各种因素引起的水平变形，例如由于季节变化导致的温度变化。
多向变形缝，也称为方向变形缝，指在建筑物的多个方向上预留出的缝隙，例如在南北和东西方向上都预留出了一条缝隙。
这种缝隙的主要功能是为了适应建筑物在多个方向上的扭曲和变形。
变形缝的作用变形缝可以将建筑物的变形进行缓冲，以避免这些变形对整体建筑产生影响。
如果建筑物没有安装变形缝，在不断的变形过程中，就会造成各种问题，例如裂缝和错位等。
安装变形缝还有一个目的是为了防止水渗漏。
建筑物在使用过程中，由于变形而产生的缝隙可能成为水的渗漏点，导致建筑物的结构受损，从而影响安全性和使用寿命。
变形缝的位置变形缝通常会安装在以下几个位置：1.在建筑物的各个层的连接处，例如每层之间和屋顶与墙壁之间的连接处。
2.在建筑物内部分隔墙的接缝处，例如在公寓楼中，每个公寓之间的墙壁之间会安装变形缝。
3.在建筑物的墙壁和地面之间的连接处以及其他预留的缝隙。
变形缝的材料变形缝的材料主要有以下几种：1.油漆：通常在建筑物的内墙和外墙上都会有涂上一层油漆来预留缝隙。
在变形的时候，油漆会随着建筑物的变形而撕裂。
2.橡胶：橡胶是一种常用的变形缝材料，具有柔性和耐久性，适合在各种类型的建筑物中使用。
3.聚氨酯：聚氨酯是一种流动性较好的材料，适合用于填充变形缝。
这种材料可以适应不同的变形，从而保护建筑物不发生损坏。
《房屋建筑学》课件-变形缝
内墙 外墙
屋顶 地面
二.变形缝构造图集
三.缝处防火、防水特说构造
四.“不设缝”与“后浇带”
1不设缝（有经验证明的可适当放宽约束条件） 2后浇带（不能替代温度缝）
2后浇带(自学)
谢谢大家!
1.墙体伸缩缝（含内外盖缝条） 形式：平缝、错口缝、企口缝
缝及盖缝板节点（外墙）
外墙（阴角处）
2.楼地层伸缩缝构造（含地面天棚盖缝条）
3.屋顶伸缩缝（含盖缝条）
屋面（平屋面）
屋顶(高低错落处)
屋顶(高低错落处)
第二节 沉降缝
一、沉降缝的设置 1.设置依据：
层、屋顶等地面以上部分全部断开。基础部分因受 温度变化影响较小，不需断开。 3、伸缩缝的宽度：20~30mm
二、伸缩缝的构造 0.基础不设缝 1.墙体伸缩缝（含内外盖缝条）
形式：平缝、错口缝、企口缝 2.楼地层伸缩缝（含地面天棚盖缝条） 3.屋顶伸缩缝（含盖缝条）
0.基础不设缝（a,b,c方案）
二、防震缝的构造
在墙体、楼地层、屋顶等部位的构造与伸 缩缝、沉降缝构造基本相同，只是宽度较大， 故不再赘述。
第四节 其他
一.三缝比较： 1、伸缩缝主要考虑建筑物上部的变形，缝宽最小； 2、沉降缝主要考虑垂直方向的变形，但缝两侧建筑在
沉降过程中有可能发生微量倾斜，因而缝较伸缩缝 宽，且宽度随建筑高度的增加而加大； 3、防震缝考虑地震时建筑物的摇摆，缝最宽且在抗震 设防地区，设缝的宽度均按防震缝设置。
a、当建筑物建造在不同的地基土壤上，两部分之 间。
b、当同一建筑物的相邻部分高度相差两层以上或 部分高度差超过10米时。
c、当同一建筑相邻基础的结构体系、宽度和埋置 深度 Nhomakorabea差悬殊时。
变形缝的常见处理方法
变形缝的常见处理方法变形缝是指建筑物或结构中由于温度、湿度、荷载等原因引起的变形而产生的缝隙。
这些缝隙需要进行处理，以确保建筑物或结构的稳定性和安全性。
常见的变形缝处理方法包括以下几种。
1.隐蔽式变形缝处理隐蔽式变形缝处理是将变形缝隐藏在建筑物或结构的内部或隐蔽区域，使其不对外界可见。
常见的隐蔽式变形缝处理方法包括在地板中设置隐蔽式金属板、设置折叠线缝等。
2.表面型变形缝处理表面型变形缝处理是将变形缝设置在建筑物或结构的表面，使其成为建筑物或结构的一部分，并且具有装饰性。
常见的表面型变形缝处理方法包括设置挡铜缝、创建线条装饰缝等。
3.开敞式变形缝处理开敞式变形缝处理是在建筑物或结构中设置一个开敞的缝隙，使其成为建筑物或结构的设计元素，并且通过设计和装饰，增强其美观性。
常见的开敞式变形缝处理方法包括设置单槽机缝、设置砂浆缝等。
4.填补型变形缝处理填补型变形缝处理是通过填充材料将变形缝填平或填满，以防止水、灰尘等进入缝隙。
常见的填补型变形缝处理方法包括使用密封胶、填充泡沫、使用适当的填缝材料等。
5.伸缩型变形缝处理伸缩型变形缝处理是指通过设置可伸缩的材料或装置，使变形缝能够自由伸缩，并吸收建筑物或结构的变形。
常见的伸缩型变形缝处理方法包括使用伸缩条、设置伸缩缓冲带等。
6.增强型变形缝处理增强型变形缝处理是指通过添加增强材料或结构，以增加变形缝的强度和稳定性。
常见的增强型变形缝处理方法包括使用钢板、纤维增强剂等。
总之，变形缝的处理方法因具体情况而异，需要考虑建筑物或结构的类型、环境条件、变形程度等因素，选择适合的处理方法，并确保处理后的变形缝具有合适的强度、稳定性和美观性。
房屋建筑学第12章 变 形 缝
变形缝
第12章 变形缝
本章提要
本章主要讲述变形缝类型、特点，重点阐述了伸缩缝、沉降缝、防震缝的 构造。 学习本章应重点掌握伸缩缝、沉降缝、防震缝的应用与建筑物各部位的构 造做法。
第12章 变形缝
12.1 变形缝的作用及类型
1.作用：建筑物由于受温度变化、地基不均匀沉降以及地震的影响， 结构内将 产生附加的变形和应力，如不采取措施或措施不当，会使建筑物产生裂缝，甚至倒
4.缝宽 沉降缝的宽度与地基的性质和建筑物的高度有关， 地基越软弱，建筑高度
越大， 缝宽也就越大。建于软弱地基上的建筑物， 由于地基的不均匀沉陷， 可
能引起沉降缝两侧的结构倾斜，应加大缝宽。 不同地基情况下的沉降缝宽度见表12-3。 沉降缝一般与伸缩缝合并设置， 兼起伸缩缝的作用。
第12章 变形缝
第12章 变形缝
3.断开情况 伸缩缝要求将建筑物的墙体、楼层、屋顶等地面以上构件全部断开。 基础因受温度变化影响较小， 不必断开。
第12章 变形缝
12.1.2， 结构内将产
生附加的应力，使建筑物某些薄弱部位发生
竖向错动而开裂，沉降缝就是为了避免这种 状态的产生而设置的缝隙。
砌体建筑伸缩缝的最大间距
屋顶或楼层结构类别 有保温层或隔热层的屋顶、楼层 无保温层或隔热层的屋顶 有保温层或隔热层的屋顶、楼层 间距（m） 50 40 60
注：①层高大于5米的砌体结构单层建筑，其伸缩缝间距可按表中数值乘以1.3，但当墙体采用硅酸盐砌块和混凝土 砌块砌筑时，不得大于75米； ②温度较大且变化频繁地区和严寒地区不采暖的建筑物墙体伸缩缝的最大间距，应按表中数值予以适当减小。
塌， 影响使用与安全。为避免这种状态的发生，在变形敏感部位将结构断开， 预
⑤建筑物内的变形缝,应按其自然层合并在建筑物面积内计算
⑤建筑物内的变形缝 , 应按其自然层合并在建筑物面积内计算。
变形缝是伸缩缝 ( 温度缝 ) 、沉降缝和抗震缝的总称。
规范所指建筑物内的变形缝是与建筑物相连通的变形缝 , 即暴露在建筑物内 , 在建筑物内可以看得见的变形缝。
2. 走廊、檐廊、橱窗、门斗走廊是建筑物的水平交通空间 ; 挑廊是挑出建筑物外墙的水平交通空间 ; 檐廊是设置在建筑物底层出檐下的水平交通空间 ; 架空走廊是指建筑物与建筑物之间 , 在二层或二层以上专门为水平交通设置的走廊。
( 如图 1-8)落地橱窗是指突出外墙面根基落地的橱窗 ; 门斗是指在建筑物出入口设置的起分隔、挡风、御寒等作用的建筑过渡空间。
(1) 架空走廊①建筑物间有围护结构的架空走廊 , 应按其围护结构外围水平面积计算 , 并以层高划分。
②有永久性顶盖无围护结构的应按其结构底板水平面积的 1/2 计算。
(2) 橱窗、门斗、挑廊、走廊、檐廊①建筑物外有围护结构的落地橱窗、门斗、挑廊、走廊、檐廊 ,应以层高的相关规定 , 按其围护结构外围水平面积计算。
②有永久性顶盖无围护结构的应按其结构底板水平面积的 l/2 计算。
3. 楼梯、井道、建筑物顶部范围的建筑面积(1) 楼梯、井道①建筑物内的室内楼梯间、电梯井、观光电梯井、提物井、管道井、通风排气竖井、垃圾道、附墙烟囱应按所依附的建筑物的自然层计算 , 并入建筑物面积内。
自然层是指按楼板、地板结构分层的楼层。
②如遇跃层建筑 , 其共用的室内楼梯应按自然层计算面积 ; 上下两错层户室共用的室内楼梯 , 应选上一层的自然层计算面积。
( 如图 1-10)③有永久性顶盖的室外楼梯 , 应按建筑物的自然层以水平投影面积的 1/2 计算。
室外楼梯 , 最上层楼梯无永久性顶盖 , 或不能完全遮盖楼梯的雨篷 , 上层楼梯不计算面积 , 上层楼梯可视为下层楼梯的永久性顶盖 , 下层楼梯应计算面积。
(2) 建筑物顶部建筑物顶部有围护结构的楼梯间、水箱间、电梯机房等 , 层高在2.20m及以上者应计算全面积 ; 层高不足2.20m者应计算 l/2 面积。
建筑变形缝(伸缩缝、沉降缝、防震缝)设置原则及构造要求
建筑“三缝”（伸缩缝、沉降缝、防震缝）设置原则及构造要求什么是变形缝？伸缩缝、沉降缝、防震缝：统称为变形缝。
由于温度变化，地基不均匀趁降和地震因素的影响，易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。
这种将建筑物垂直分开的预留缝称为变形缝，包括伸缩缝、沉降缝、防震缝。
一、伸缩缝1、名词解释伸缩缝：当建筑物较长时为避免建筑物因热胀冷缩较大而使结构构件产生裂缝所设置的变形缝。
2、需要设缝的情况①建筑物长度超过一定限度；②建筑平面复杂，变化较多；③建筑中结构类型变化较大。
3、设置原则设置伸缩缝时通常是沿建筑物长度方向每隔一定距离或结构变化较大处在垂直方向预留缝隙，将基础以上的建筑构件全部断开，分为各自独立的能在水平方向自由伸缩的部分。
基础部分因受温度变化影响较小，一般不须断开。
4、缝的间距伸缩缝的最大间距应根据不同材料的结构而定，详见混凝土结构设计规范（2002）。
P112页表9.1.1分别列出了各种砌体结构和钢筋混凝土结构房屋伸缩缝的最大间距。
5、缝的构造伸缩缝宽度一般为20-40mm，通常采用30mm。
6、其他要求在结构处理上，砖混结构可采用单墙方案，也可采用双墙方案；框架结构可采用双柱双梁方案，也可采用挑梁方案。
①墙体伸缩缝构造：墙体伸缩缝一般做成平缝形式，当墙体厚度在240mm以上时，也可以做成错口缝、企口缝等形式。
外墙变形缝常用麻丝沥青、泡沫塑料条、油膏等有弹性的防水材料填缝，缝口用镀锌铁皮、彩色薄钢板等材料进行盖缝处理；内墙变形缝一般结合室内装修用木板、各类金属板等盖缝处理。
②楼地板伸缩构造：楼地板伸缩缝的缝内常用麻丝沥青、泡沫塑料条、油膏等填缝进行密封处理，上铺金属、混凝土或橡塑等活动盖板。
其构造处理需满足地面平整、光洁、防水、卫生等使用要求。
顶棚伸缩缝需结合室内装修进行，一般采用金属板、木板或橡塑板等盖缝，盖缝板只能固定于一侧，以保证缝的两侧构件能在水平方向自由伸缩变形。
关于变形缝的知识点有吗
关于变形缝的知识点有吗
变形缝是伸缩缝、沉降缝和防震缝的总称。
建筑物在外界因素作用下常会产生变形，导致开裂甚至破坏。
变形缝是针对这种情况而预留的构造缝。
伸缩缝：建筑构件因温度和湿度等因素的变化会产生胀缩变形。
为此，通常在建筑物适当的部位设置垂直缝隙，自基础以上将房屋的墙体、楼板层、屋顶等构件断开，将建筑物分离成几个独立的部分。
沉降缝：上部结构各部分之间，因层数差异较大，或使用荷重相差较大；或因地基压缩性差异较大，总之一句话，可能使地基发生不均匀沉降时，需要设缝将结构分为几部分，使其每一部分的沉降比较均匀，避免在结构中产生额外的应力，该缝即称之为“沉降缝”。
防震缝：它的设置目的是将大型建筑物分隔为较小的部分，形成相对独立的防震单元，避免因地震造成建筑物整体震动不协调，而产生破坏。
总之，变形缝是为了保证建筑物在使用过程中能够适应各种因素引起的变形，避免建筑物出现裂缝、倾斜、倒塌等问题，从而保证建筑物的安全性和稳定性。
在建筑设计和施工中，合理设置变形缝是非常重要的。
与室内相通的变形缝概念
与室内相通的变形缝概念室内相通的变形缝指的是在建筑物内部不同结构部分之间或者在同一结构部分内由于热胀冷缩、地震或其他因素引起的变形所设置的缝隙。
它的存在可以有效地减少结构的应力和变形，保证建筑物的结构安全和外观美观。
室内相通的变形缝的主要功能有以下几个方面：1. 缓冲应力和变形。
在建筑物内部，不同结构部分由于热胀冷缩、地震等原因会产生应力和变形，室内相通的变形缝能够有效地缓冲这些应力和变形，避免它们传递到其他结构部分，从而保证整个建筑物的结构安全性和稳定性。
2. 分隔不同用途的空间。
在室内布局设计中，往往会有不同功能的空间需要设置在同一建筑结构内，如办公空间、商业区域、公共区域等。
室内相通的变形缝可以将这些不同功能的空间有效地分隔开来，避免出现功能重叠和影响使用的问题。
3. 分隔不同材质的结构。
在建筑物内部的不同部分可能采用不同的材质进行建造，例如钢结构、混凝土结构等。
由于这些材质的膨胀系数和力学性能不同，会产生不同的热胀冷缩和应力变形。
室内相通的变形缝可以将这些不同材质的结构分隔开来，避免相互影响，提高整体结构的稳定性和持久性。
4. 保证建筑物外观美观。
室内相通的变形缝可以将建筑物内部的变形隐藏在缝隙内部，从而保持建筑物的整体外观美观。
这对于需要展示建筑物内部使用功能的场所，如商业中心、展览馆等，尤为重要。
5. 方便维护和检修。
在建筑物使用过程中，可能出现各种设备的故障和需要进行维修、检修的情况。
室内相通的变形缝可以作为维修和检修的通道，方便人员进入和操作，减少对其他结构的影响和破坏。
为了实现上述功能，室内相通的变形缝需要具备一些设计要素和技术要求：1. 位置合理。
室内相通的变形缝应布置在设计上的结构合适的位置，考虑不同结构部分和功能区域的相互关系，以及热胀冷缩和应力变形的特点。
通常应沿着结构的腹板或最弱部位设置。
2. 宽度适当。
室内相通的变形缝的宽度应根据结构或墙体的尺寸和变形特点进行合理确定。
12J14-建筑变形缝
12J14-建筑变形缝12J14 建筑变形缝在建筑领域中，有一个常常被忽视但却至关重要的元素——建筑变形缝。
它虽然在日常的建筑外观中不太显眼，但其作用却不容小觑。
建筑变形缝，简单来说，就是为了应对建筑物在使用过程中可能发生的各种变形而设置的缝隙。
这些变形可能源于温度变化、地基不均匀沉降、地震作用等多种因素。
想象一下，在炎热的夏日，建筑物的材料会因高温而膨胀；到了寒冷的冬天，又会收缩。
如果没有变形缝的存在，这种反复的膨胀和收缩就可能导致建筑物结构的损坏，出现裂缝甚至倒塌的危险。
12J14 是关于建筑变形缝的一套标准图集，它为建筑设计师和施工人员提供了详细的设计和施工指导。
这一图集涵盖了多种类型的变形缝，包括伸缩缝、沉降缝和防震缝。
伸缩缝主要是为了应对温度变化引起的建筑物长度方向的伸缩。
其设置间距会根据建筑物的结构类型、材料特性以及所处的气候条件等因素而有所不同。
在设计伸缩缝时，需要考虑到缝的宽度、填充材料的选择以及缝两侧结构的连接方式等。
合适的伸缩缝设计能够保证建筑物在温度变化时自由伸缩，而不会产生内部应力，从而有效地保护建筑物的结构完整性。
沉降缝则是为了防止建筑物因地基不均匀沉降而引起的结构破坏。
当建筑物建在不同地质条件的地基上，或者建筑物的各部分荷载差异较大时，就需要设置沉降缝。
沉降缝通常从基础开始一直贯通到屋顶，将建筑物分成若干个可以独立沉降的单元。
这样，即使各部分地基发生不均匀沉降，也不会相互影响，从而避免了建筑物的开裂和倾斜。
防震缝是为了抵御地震作用而设置的。
当地震发生时，建筑物会受到水平方向的地震力作用，如果建筑物的长度过长或者结构不规则，就容易产生较大的变形和破坏。
通过设置防震缝，可以将建筑物分成若干个规则的、较小的抗震单元，提高建筑物的整体抗震性能。
在实际的建筑工程中，变形缝的施工质量直接关系到建筑物的使用安全和耐久性。
施工过程中，首先要确保变形缝的位置和尺寸准确无误，这需要严格按照设计图纸进行测量和放线。
建筑变形缝(全)
表7.1 砌体房屋温度伸缩缝的最大间距
屋盖或楼盖类别 整体式或装配 整体式钢筋 混凝土结构 有保温层或隔热层的屋盖、 楼盖 间距（m） 50
无保温层或隔热层的屋盖 有保温层或隔热层的屋盖、 装配式无檩体 楼盖 系钢筋混凝 土结构 无保温层或隔热层的屋盖 有保温层或隔热层的屋盖、 装配式有檩体 楼盖 系钢筋混凝 土结构 无保温层或隔热层的屋盖 瓦材屋盖、木屋盖、轻钢屋盖
伸缩缝处结构布置的方式
伸缩缝处结构布置的方式
框架悬臂梁方案ຫໍສະໝຸດ 框架双柱方案墙体伸缩缝节点构造
1、墙体伸缩缝节点构造
砖墙伸缩缝一般做成平 缝或错口缝，一砖半厚外墙应做成错口缝或企口缝。外 墙外侧常用浸沥青的麻丝或木丝板及泡沫塑料条、油膏 弹性防水材料塞缝，缝隙较宽时，可用镀锌铁皮、铝皮 作盖缝处理。内墙可用金属皮或木条作为盖缝。
沉降缝的设置宽度
墙体、楼地面、屋顶沉降缝构造
1、墙体、楼地面、屋顶沉降缝构造
基本同伸缩缝。顶棚应充分考虑变形方向，减少不均 匀沉降的影响。
墙体沉降缝构造
基础沉降缝构造
2、基础沉降缝的结构处理
地下室沉降缝构造
3、地下室沉降缝构造
设臵变形缝处是地下室最容易发生渗漏的部位，因而地下室应尽 量不要设臵伸缩缝。
40
60
50
75
60 100
表7.2 钢筋混凝土结构伸缩缝最大间距（m）
结构类型 排架结构 框架结构 剪力墙结 构 挡土墙、 地下室 墙等类 结构 装配式 装配式 现浇式 装配式 现浇式 装配式 现浇式 室内或土中 100 75 55 65 45 40 30 露天 70 50 35 40 30 30 20
The end , thanks !
建筑物内的变形缝
建筑物内的变形缝变形缝是伸缩缝 ( 温度缝 ) 、沉降缝与抗震缝的总称。
规范所指建筑物内的变形缝是与建筑物相连通的变形缝 , 即暴露在建筑物内 , 在建筑物内能够看得见的变形缝。
2. 走廊、檐廊、橱窗、门斗走廊是建筑物的水平交通空间 ; 挑廊是挑出建筑物外墙的水平交通空间 ; 檐廊是设置在建筑物底层出檐下的水平交通空间 ; 架空走廊是指建筑物与建筑物之间 , 在二层或者二层以上专门为水平交通设置的走廊。
( 如图 1-8)落地橱窗是指突出外墙面根基落地的橱窗 ; 门斗是指在建筑物出入口设置的起分隔、挡风、御寒等作用的建筑过渡空间。
(1) 架空走廊①建筑物间有围护结构的架空走廊 , 应按其围护结构外围水平面积计算 , 并以层高划分。
②有永久性顶盖无围护结构的应按其结构底板水平面积的 1/2 计算。
(2) 橱窗、门斗、挑廊、走廊、檐廊①建筑物外有围护结构的落地橱窗、门斗、挑廊、走廊、檐廊 ,应以层高的有关规定 , 按其围护结构外围水平面积计算。
②有永久性顶盖无围护结构的应按其结构底板水平面积的 l/2 计算。
3. 楼梯、井道、建筑物顶部范围的建筑面积(1) 楼梯、井道①建筑物内的室内楼梯间、电梯井、观光电梯井、提物井、管道井、通风排气竖井、垃圾道、附墙烟囱应按所依附的建筑物的自然层计算 , 并入建筑物面积内。
自然层是指按楼板、地板结构分层的楼层。
②如遇跃层建筑 , 其共用的室内楼梯应按自然层计算面积 ; 上下两错层户室共用的室内楼梯 , 应选上一层的自然层计算面积。
( 如图 1-10)③有永久性顶盖的室外楼梯 , 应按建筑物的自然层以水平投影面积的 1/2 计算。
室外楼梯 , 最上层楼梯无永久性顶盖 , 或者不能完全遮盖楼梯的雨篷 , 上层楼梯不计算面积 , 上层楼梯可视为下层楼梯的永久性顶盖 , 下层楼梯应计算面积。
(2) 建筑物顶部建筑物顶部有围护结构的楼梯间、水箱间、电梯机房等 , 层高在2.20m及以上者应计算全面积 ; 层高不足2.20m者应计算 l/2 面积。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
⑤建筑物内的变形缝 , 应按其自然层合并在建筑物面积内计算。
变形缝是伸缩缝 ( 温度缝 ) 、沉降缝和抗震缝的总称。
规范所指建筑物内的变形缝是与建筑物相连通的变形缝 , 即暴露在建筑物
内 , 在建筑物内可以看得见的变形缝。
2. 走廊、檐廊、橱窗、门斗
走廊是建筑物的水平交通空间 ; 挑廊是挑出建筑物外墙的水平
交通空间 ; 檐廊是设置在建筑物底层出檐下的水平交通空间 ; 架空走廊是指建筑物与建筑物之间 , 在二层或二层以上专门为水平交通
设置的走廊。
( 如图 1-8)
落地橱窗是指突出外墙面根基落地的橱窗 ; 门斗是指在建筑物
出入口设置的起分隔、挡风、御寒等作用的建筑过渡空间。
(1) 架空走廊
①建筑物间有围护结构的架空走廊 , 应按其围护结构外围水平面积计算 , 并以层高划分。
②有永久性顶盖无围护结构的应按其结构底板水平面积的 1/2 计算。
(2) 橱窗、门斗、挑廊、走廊、檐廊
①建筑物外有围护结构的落地橱窗、门斗、挑廊、走廊、檐廊 ,
应以层高的相关规定 , 按其围护结构外围水平面积计算。
②有永久性顶盖无围护结构的应按其结构底板水平面积的 l/2 计算。
3. 楼梯、井道、建筑物顶部范围的建筑面积
(1) 楼梯、井道
①建筑物内的室内楼梯间、电梯井、观光电梯井、提物井、管道井、通风排气竖井、垃圾道、附墙烟囱应按所依附的建筑物的自然层计算 , 并入建筑物面积内。
自然层是指按楼板、地板结构分层的楼层。
②如遇跃层建筑 , 其共用的室内楼梯应按自然层计算面积 ; 上下两错层户室共用的室内楼梯 , 应选上一层的自然层计算面积。
( 如图 1-10)
③有永久性顶盖的室外楼梯 , 应按建筑物的自然层以水平投影面积的 1/2 计算。
室外楼梯 , 最上层楼梯无永久性顶盖 , 或不能完全遮盖楼梯的雨篷 , 上层楼梯不计算面积 , 上层楼梯可视为下层楼梯的永久性顶盖 , 下层楼梯应计算面积。
(2) 建筑物顶部
建筑物顶部有围护结构的楼梯间、水箱间、电梯机房等 , 层高在2.20m及以上者应计算全面积 ; 层高不足2.20m者应计算 l/2 面积。
如遇建筑物屋顶的楼梯间是坡屋顶 , 应按坡屋顶的相关条文计算面积。
4. 雨篷、阳台、车 ( 货 ) 棚、站台等
(l) 雨篷
雨篷是指设置在建筑物进出口上部的遮雨、遮阳篷。
雨篷结构的外边线至外墙结构外边线的宽度超过 2.l0m 者 , 不论有柱雨篷或无柱雨篷 , 均应按雨篷结构板的水平投影面积的 l/2 计算。
(2) 阳台、眺望间
阳台属于供使用者进行活动和晾晒衣物的建筑空间。
建筑物的阳台 , 不论是凹阳台、挑阳台、封闭阳台、不封闭阳台 , 均应按其水平投影面积的一半计算。
供人们远眺或观察周围情况的眺望间 , 设置在建筑物顶层的 , 按建筑房屋有关规定计算面积 ; 如挑出楼层房间的应按其水平投影
面积的一半计算。
(3) 车 ( 货 ) 棚、站台等
有永久性顶盖无围护结构的车棚、货棚、站台、加油站、收费站等 , 不论有柱、无柱 , 均按其顶盖水平投影面积的 1/2 计算。
在车棚、货棚、站台、加油站、收费站内设有有围护结构的管理室、休息室等 , 另按相关条款计算面积。
5. 场馆看台、舞台灯光控制室
(1) 有永久性顶盖无围护结构的场馆看台应按其顶盖水平投影面积的 1/2 计算。
本条所称“场馆”实质上是指“场”( 如 : 足球场、网球场等 ) 看台上有永久性顶盖部分。
“馆”应是有永久性
顶盖和围护结构的 , 应按单层或多层建筑相关规定计算面积。
(2) 有围护结构的舞台灯光控制室 , 应按其围护结构外围水平面积并结合层高划分界限分别计算。
6. 立体库房
立体书库、立体仓库、立体车库 , 无结构层的应按一层计算 , 有结构层的应按层高划分界限对其结构层面积分别计算。
( 二 ) 不计算建筑面积的范围
1. 建筑物通道 , 包括骑楼、过街楼的底层。
建筑物通道是指为道路穿过建筑物而设置的建筑空间 ; 骑楼是指楼层部分跨在人行道上的临街楼房；过街楼是指有道路穿过建筑空间的楼房。
2. 建筑物内的设备管道夹层。
3. 建筑物内分隔的单层房间 , 舞台及后台悬挂幕布、布景的天桥、挑台等。
4. 屋顶水箱、花架、凉棚、露台、露天游泳池。
5. 建筑物内的操作平台、上料平台、安装箱和罐体的平台。
6. 勒脚、附墙柱、垛、台阶、墙面抹灰、装饰面、镶贴块料面层、设置在建筑物墙体外起装饰作用的装饰性幕墙、空调室外机搁板
( 箱 ) 、飘窗、构件、配件、宽度在 2.10m 及以内的雨篷以及与建筑物内不相连通的装饰性阳台、挑廊。
飘窗是指为房间采光和美化造型而设置的突出外墙且有一定高度窗台的窗。
7. 无永久性顶盖的架空走廊、室外楼梯和用于检修、消防等的室外钢楼梯、爬梯。
8. 自动扶梯、自动人行道。
9 . 独立烟囱、烟道、地沟、油 ( 水 ) 罐、气柜、水塔、贮油 ( 水 ) 池、贮仓、栈桥、地下人防通道、地铁隧道。
三、建筑面积计算规定的应用
( 一 ) 计算建筑面积应注意的问题
计算建筑面积时 , 应注意分析施工图设计内容 , 特别应注意有
不同层数、各层平面布置不一致的建筑。
通过对设计图纸的熟悉 , 确定建筑物各部位建筑面积计算的范围和计算方法 , 注意分清哪些应计、哪些不计、哪些按减半计算。
根据建筑面积计算规范 , 可按以下不同情况予以区分和确定。
1. 按工程性质确定。
房屋建筑工程除另有规定外应计算建筑面
积 ; 构筑物及公共市政使用空间不计算建筑面积 ( 如 : 烟囱、水塔、贮仓、栈桥、地下人防通道、地铁隧道、以及建筑物通道等 ) 。
2. 按建筑物层高 ( 单层建筑物高度 ) 确定。
高度在 2.2m 及
以上的按全面积计算 , 不足 2.2m 的按 1/2 面积计算 ( 如 : 单
层、多层建筑物、地下室、屋顶水箱间电梯机房等 ) 。
3. 按使用空间高度确定。
净高 >2.1m 的按全面积计算 ,1.2 ≤净高≤2.lm 的按 1/2 面积计算 , 净高<1.2m 的不计算建筑面积
( 如 : 坡屋顶内、看台下的利用空间 ) 。
4. 按有无围护结构、有无永久性顶盖确定。
如 : 有围护的架空
走廊按围护结构外围水平面积全部或 l/2 计算 , 无围护结构有永久
性顶盖的按结构底板的水平面积的 1/2 计算 ,无永久性顶盖的不计
算 ; 有永久性顶盖的室外楼梯按建筑物自然层的水平技影面积计算 ,
无无永久性顶盖的不计算。
5. 按利用与不利用确定。
如 : 深基础架空层、吊脚架空层、坡屋顶内及看台下的空间 , 设计加以利用的 ,应计算建筑面积。
6. 按使用功能和使用效益确定。
如 : 阳台按水平投影面积的
1/2 计算 ;伸出建筑物外宽度雨篷 >2.1m 的雨篷 , 按结构板水平投影面积的 1/2 计算 ; 管道设备层不予计算。
( 二 ) 建筑面积的计算方法
1. 按照规范规定应该计算建筑面积的 , 其面积的计算一般有以下方法 :
(l) 按围护结构外围水平面积计算。
如 : 单层及多层房屋、室外落地橱窗、门斗、挑廊、走廊、檐廊等。
(2)按结构底板水平投影面积计算。
如 : 单层房屋内无围护结构的局部楼层、有永久性顶盖而无围护结构的挑廊及走廊、大厅内的回廊、围护结构不垂直于水平面而向外倾斜的建筑物等。
(3) 按结构顶板 ( 或顶盖 ) 水平投影面积计算。
如 : 有永久性顶盖无围护结构的场馆看台、有永久性顶盖无围护结构的车棚、站台、加油站等。
(4) 按其他指定界线计算。
如 : 作为外墙起围护作用的幕墙按幕墙外边线计算、外墙外侧有保温隔热层的 , 应按保温隔热层外边线计算等。
2. 尺寸界线。
(l) 外围水平面积除另有规定以外 , 是指外围结构尺寸 , 不包括 : 抹灰 ( 装饰 ) 层、凸出墙面的墙裙和梁、柱、垛及附墙的烟道
和排气道等。
(2) 同一建筑物不同层高要分别计算建筑面积时 , 其分界处的结构应计入结构相似或层高较高的建筑物内，如有变形缝时，变形缝的面积计入较低跨的建筑物内。
