东北大学考试《机械制造技术基础》考核作业参考207

合集下载

东北大学20年3月补考《机械制造技术基础》考核作业【答案】

东北大学继续教育学院机械制造技术基础试卷（作业考核线上2）B卷（共5页）总分题号一二三四五六七八九十得分一、名词解说（每小题2分，共20分）1、机械加工工艺过程2、工序3、六点定位原理4、机械加工精度5、差错复映规律6、工步7、安装尺度链8、机床夹具9、经济加工精度10、零件的结构工艺性二、扼要答复下列疑问（每小题5分，共20分）1、以外圆车刀为例，说出刀具前角的界说和前角的巨细对切削过程的影响。

2、在批量生产中运用机床夹具有哪些优点？3、以在普通车床上用两顶尖装夹车削外圆为例论说工艺系统的刚度对工件的加工精度有哪些影响？一般会影响工件的哪些精度？4、阐明区分加工期间的优点？三、依据图示各零件的加工要求和给定的坐标系，为了确保加工要求，至少需求约束哪几个自在度？并依据图中运用的定位元件，阐明每个定位元件各约束了哪几个自在度？并依据加工要求，阐明该定位计划是归于哪种定位（彻底定位，不彻底定位，欠定位或重复定位）？（20分）四、在普通车床上车削一批齿坯的外圆，外圆工序尺度为，加工时已知工艺系统刚度，。

毛坯尺度涣散规模2mm，试计算按样件精确调整刀具后一次走刀，取得的工件直径尺度涣散规模是多少？（10分）五、如图所示零件，A、B两头面已加工结束。

在某工序中车削内孔和端面C时，图中，。

车削时以端面B定位，图样中标示的设计尺度不方便直接丈量，如以端面A为丈量基准丈量孔深尺度，试求的根本尺度及其上下误差。

（15分）六、一批圆柱销外圆直径设计尺度为，加工后丈量发现该批工件直径尺度遵守正态散布，其均方根误差为0.005mm，散布曲线高峰方位违背公役带中间向右0.005mm，试绘出散布曲线并求出该批工件的合格率和废品率，并判别有多少废品能够修正？（15分）z 0.5 0.8 1 1.5 2 3F(z) 0.1915 0.2881 0.3413 0.4332 0.4772 0.4986。

[东北大学]20秋学期《机械制造技术基础》在线平时作业1辅导答案

【奥鹏】-[东北大学]20秋学期《机械制造技术基础》在线平时作业1
注：每学期试题都会有所不同，请认真做好复习！
一、单选题 (共 10 道试题,共 40 分)
1.组件至少由（）个以上零件组成。

[A选项]-1
[B选项]-2
[C选项]-3
[D选项]-4
解析：试题难度4颗星
【参考选择】：B
2.为了减少传动链传动误差，可以采用（）的办法。

[A选项]-降低传动元件的制造和装配精度
[B选项]-延长传动链长度
[C选项]-采用升速传动链
[D选项]-采用误差补偿
解析：试题难度4颗星
【参考选择】：D
3.毛坯选择时，可不考虑的因素是（）。

[A选项]-零件的材料及其力学性能
[B选项]-零件的结构形状和尺寸
[C选项]-生产类型
[D选项]-机床的数量
解析：试题难度4颗星
【参考选择】：D
4.所谓加工误差敏感方向，就是指（）。

[A选项]-对加工误差影响小的方向
[B选项]-加工表面的法向
[C选项]-水平方向
[D选项]-垂直方向
解析：试题难度4颗星
【参考选择】：B
5.根据要求的工件尺寸，利用机床上的定程装置或对刀装置预先调整好机床、刀具和工件的相对位置，再进行加工的方法属于（）。

[A选项]-试切法
[B选项]-定尺寸刀具法
[C选项]-调整法
[D选项]-自动控制法
解析：试题难度4颗星
【参考选择】：C。

东大离线20年3月补考《机械制造技术基础B卷原所先[1]》考核作业参考答案

学习中心：院校学号：姓名
东北大学继续教育学院
机械制造技术基础试卷（作业考核线上2）B卷（共 5 页）
一、名词解释（每小题2分，共20分）
1、机械加工工艺过程
零件从原材料到产品之间所有与机械加工有关的劳动过程的总和称为机械加工工艺过程。

2、工序
一个或一组工人在一个劳动地点对一个或几个工件所连续完成的那部分工艺过程称为工序。

3、六点定位原理
按一定规律分布的六个支撑点能够限制工件的六个自由度的原理称为六点定位原理。

4、机械加工精度
机械加工后零件的实际几何参数与零件的理想几何参数之间相符合的程度称为零件的机械加工精度。

课程名称: 机械制造技术基础 1。

机械制造技术基础作业1～8参考答案

习表 4-18 组号 1 2 3 4 5 6 7 8 9 10 测量值 x1 30 37 31 35 36 43 35 21 20 26 x2 25 29 30 40 30 35 18 18 15 31 x3 18 28 33 35 43 38 25 11 21 24 x4 21 30 35 35 45 30 21 23 25 25 x5 29 35 30 38 35 45 18 28 19 26 平均值 24.6 31.8 31.8 36.6 37.8 38.2 23.4 20.2 20 26.4 极差 12 9 5 5 15 15 17 17 10 7 组号 11 12 13 14 15 16 17 18 19 20 测量值 x1 26 22 28 24 29 38 28 30 28 33
习图 4-3
解：加工后形状误差如习图答 4-3 所示：a）锥度（圆柱度）误差；b）平面度误差；c）圆柱度误差
a）
b）
习图答 4-3
c）
（2）教材 201 页习题 4-8：横磨一刚度很大的工件时，径向磨削力F x 为 100N，头、尾架刚度分别为 50000N/mm 和 40000N/mm，工件尺寸示于习图 4-8，试分析加工后工件的形状，并计算形状误差。解： A处受力：FA = F x ×100/300=33.3N B处受力：FB = F x ×200/300=66.7N A 处位移：XA = FA/50000=0.00067mm B 处位移：XB = FB/40000=0.00167mm 加工后出现锥度（左小右大）形状误差为（右大左小）：
“机械制造技术基础”作业 1 参考答案
（1）写出图 1 所示阶梯轴（材料：45，毛坯：棒料）的 JLBM-1 成组编码，要求画出零件结构简图，标明与编码有关的尺寸与技术要求，并说明各位编码对应的特征。

[东北大学]21春学期《机械制造技术基础》在线平时作业1辅导学习资料

[东北大学]21春学期《机械制造技术基础》在线平时作业1
注：本试卷为东北大学2021年课程学习材料，仅作参考学习使用！！！
一、单选题 (共 10 道试题,共 40 分)
1.大批量生产强度要求较高的形状复杂的轴，其毛坯一般选用（）。

A.砂型铸造的毛坯
B.自由锻的毛坯
C.模锻的毛坯
D.轧制棒料
[仔细阅读上述题目，并从中选择你认为正确的选项进行作答]
正确选择:C
2.在机加工中若采用快换刀夹，则可以缩短单件时间定额中的（）。

A.准备终结时间
B.工作地服务时间
C.辅助时间
D.基本时间
[仔细阅读上述题目，并从中选择你认为正确的选项进行作答]
正确选择:C
3.内应力引起的变形误差属于（）。

A.常值系统性误差
B.变值系统性误差
C.随机性误差
D.其他误差
[仔细阅读上述题目，并从中选择你认为正确的选项进行作答]
正确选择:C
4.不具有独立变化的特征，是装配后才间接形成的，多为产品或部件的装配精度指标，这是装配尺寸链（）的基本特征。

A.组成环
B.增环
C.减环
D.封闭环
[仔细阅读上述题目，并从中选择你认为正确的选项进行作答]
正确选择:D
5.利用平面磨床磨削零件水平面时，（）方向为误差敏感方向。

A.纵向进给
B.横向进给
C.垂直
D.主运动
[仔细阅读上述题目，并从中选择你认为正确的选项进行作答]
正确选择:C。

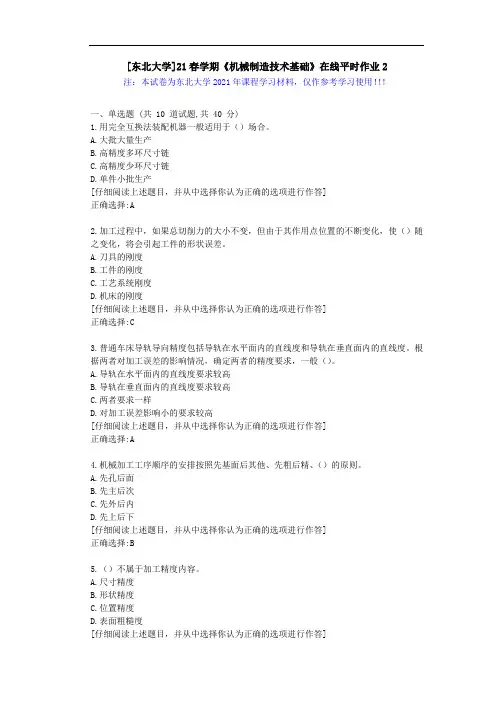

[东北大学]21春学期《机械制造技术基础》在线平时作业2辅导学习资料

[东北大学]21春学期《机械制造技术基础》在线平时作业2
注：本试卷为东北大学2021年课程学习材料，仅作参考学习使用！！！
一、单选题 (共 10 道试题,共 40 分)
1.用完全互换法装配机器一般适用于（）场合。

A.大批大量生产
B.高精度多环尺寸链
C.高精度少环尺寸链
D.单件小批生产
[仔细阅读上述题目，并从中选择你认为正确的选项进行作答]
正确选择:A
2.加工过程中，如果总切削力的大小不变，但由于其作用点位置的不断变化，使（）随之变化，将会引起工件的形状误差。

A.刀具的刚度
B.工件的刚度
C.工艺系统刚度
D.机床的刚度
[仔细阅读上述题目，并从中选择你认为正确的选项进行作答]
正确选择:C
3.普通车床导轨导向精度包括导轨在水平面内的直线度和导轨在垂直面内的直线度。

根据两者对加工误差的影响情况，确定两者的精度要求，一般（）。

A.导轨在水平面内的直线度要求较高
B.导轨在垂直面内的直线度要求较高
C.两者要求一样
D.对加工误差影响小的要求较高
[仔细阅读上述题目，并从中选择你认为正确的选项进行作答]
正确选择:A
4.机械加工工序顺序的安排按照先基面后其他、先粗后精、（）的原则。

A.先孔后面
B.先主后次
C.先外后内
D.先上后下
[仔细阅读上述题目，并从中选择你认为正确的选项进行作答]
正确选择:B
5.（）不属于加工精度内容。

A.尺寸精度
B.形状精度
C.位置精度
D.表面粗糙度
[仔细阅读上述题目，并从中选择你认为正确的选项进行作答]。

【工学】机械制造技术基础试题及答案共(12页)word精品文档9页

机械制造技术基础（试题1）班级姓名学号成绩一、填空选择题（30分）1．刀具后角是指。

2．衡量切削变形的方法有两种，当切削速度提高时，切削变形（增加、减少）。

3．精车铸铁时应选用（YG3、YT10、YG8）；粗车钢时，应选用（YT5、YG6、YT30）。

4．当进给量增加时，切削力（增加、减少），切削温度（增加、减少）。

5．粗磨时，应选择（软、硬）砂轮，精磨时应选择（紧密、疏松）组织砂轮。

6．合理的刀具耐用度包括与两种。

7．转位车刀的切削性能比焊接车刀（好，差），粗加工孔时，应选择（拉刀、麻花钻）刀具。

8．机床型号由与按一定规律排列组成，其中符号C代表（车床、钻床）。

9．滚斜齿与滚直齿的区别在于多了一条（范成运动、附加运动）传动链。

滚齿时，刀具与工件之间的相对运动称（成形运动、辅助运动）。

10．进行精加工时，应选择（水溶液，切削油），为改善切削加工性，对高碳钢材料应进行（退火，淬火）处理。

11．定位基准与工序基准不一致引起的定位误差称（基准不重合、基准位置）误差，工件以平面定位时，可以不考虑（基准不重合、基准位置）误差。

12．机床制造误差是属于（系统、随机）误差，一般工艺能力系数C p应不低于（二级、三级）。

13．在常用三种夹紧机构中，增力特性最好的是机构，动作最快的是机构。

14．一个浮动支承可以消除（0、1、2）个自由度，一个长的v型块可消除（3，4，5）个自由度。

15．工艺过程是指二、外圆车刀切削部分结构由哪些部分组成？绘图表示外圆车刀的六个基本角度。

（8分）三、简述切削变形的变化规律，积屑瘤对变形有什么影响？（8分）四、CA6140车床主传动系统如下所示，试列出正向转动时主传动路线及计算出最高转速与最低转速。

（8分）五、什么叫刚度？机床刚度曲线有什么特点？（8分）六、加工下述零件，以B面定位，加工表面A，保证尺寸10＋0.2mm，试画出尺寸链并求出工序尺寸L及公差。

（8分）七、在一圆环形工件上铣键槽，用心轴定位，要求保证尺寸34.8-0.16mm，试计算定位误差并分析这种定位是否可行。

[东北大学]20秋学期《机械制造技术基础》在线平时作业2辅导答案

【奥鹏】-[东北大学]20秋学期《机械制造技术基础》在线平时作业2
注：每学期试题都会有所不同，请认真做好复习！
一、单选题 (共 10 道试题,共 40 分)
1.加工过程中，如果总切削力的大小不变，但由于其作用点位置的不断变化，使（）随之变化，将会引起工件的形状误差。

[A选项]-刀具的刚度
[B选项]-工件的刚度
[C选项]-工艺系统刚度
[D选项]-机床的刚度
解析：试题难度4颗星
【参考选择】：C
2.不具有独立变化的特征，是装配后才间接形成的，多为产品或部件的装配精度指标，这是装配尺寸链（）的基本特征。

[A选项]-组成环
[B选项]-增环
[C选项]-减环
[D选项]-封闭环
解析：试题难度4颗星
【参考选择】：D
3.完全互换法的实质就是通过控制零件的（）来保证装配精度。

[A选项]-位置公差
[B选项]-尺寸公差
[C选项]-加工精度
[D选项]-形状公差
解析：试题难度4颗星
【参考选择】：C
4.在成批大量生产中，用调整法加工时，如果毛坯尺寸不一致，那么加工后这批工件将会造成（）。

[A选项]-尺寸一致
[B选项]-尺寸分散
[C选项]-尺寸一定满足加工要求
[D选项]-尺寸一定不满足加工要求
解析：试题难度4颗星
【参考选择】：B
5.组成机械产品的最小单元是（）。

[A选项]-零件
[B选项]-套件
[C选项]-组件
[D选项]-部件
解析：试题难度4颗星。

东北大学20年春学期《机械制造技术基础》在线作业3(资料答案)

20春学期《机械制造技术基础》在线平时作业3
学校：奥鹏东北大学
一、单选题 (共 10 道试题,共 40 分)
1.劳动生产率是指（）。

[[A.]]工厂生产产量
[[B.]]工人在单位时间内制造的合格产品的数量
[[C.]]劳动者的劳动强度
[[D.]]劳动者用于生产的时间比例
作答提示
√选择是:B
2.加工过程中，如果总切削力的大小不变，但由于其作用点位置的不断变化，使（）随之变化，将会引起工件的形状误差。

[[A.]]机床的刚度
[[B.]]工艺系统刚度
[[C.]]工件的刚度
[[D.]]刀具的刚度
作答提示
√选择是:B
3.绘制实际分布曲线是为了（）。

[[A.]]统计废品数量
[[B.]]统计合格产品数量
[[C.]]分析工艺系统是否能够满足加工精度要求
[[D.]]其他目的
作答提示
√选择是:C
4.车削时，零件的端面与内、外圆轴线不垂直是由于主轴的（）造成的。

[[A.]]轴向窜动与角度摆动的综合作用
[[B.]]纯轴向窜动
[[C.]]纯角度摆动
[[D.]]纯径向跳动
作答提示
√选择是:A
5.在保证质量的前提下，对装配工人的技术水平要求较低的装配方法是（）。

[[A.]]调整装配法
[[B.]]完全互换装配法
[[C.]]分组装配法
[[D.]]修配装配法。

(完整word)《机械制造技术基础》试卷A答案及评分标准

《机械制造技术基础》考试题A答案及评分标准一、名词解释（15％)1.刀具耐用度：指刃磨后的刀具从开始切削至磨损量达到磨钝为止所用的切削时间.2.内联系传动链:联系复合运动之内的各个分解部分,它决定着复合运动的轨迹,对传动链所联系的执行件的相对速度（及相对位移量)有严格的要求。

3.定位:工件在机床上加工时,为了保证加工精度和提高生产率，必须使工件在机床上相对刀具占有正确的位置，这个过程称为定位。

4.机械加工工艺过程：用机械加工的方法，直接改变原材料或毛坯的形状、尺寸和性能等，使之变为合格零件的过程，称为机械加工工艺过程。

5.变值系统误差：如果加工误差按零件的加工次序作有规律的变化，则称为变值系统误差。

评分标准：每个3分，主要要点抓住，3分，意思相近酌情给1－2分。

二、填充题（15%）1.切削用量三要素中，对刀具磨损最大的是切削速度。

2.夹具的基本组成有定位元件、夹紧装置、对刀元件、夹具体和其它元件。

3.根据产品零件的大小和生产纲领，机械制造生产一般可以分为单件生产、成批生产和大量生产三种不同的生产类型。

4.机床精度中对加工精度影响较大的包括机床主轴误差和机床导轨误差。

其中机床主轴回转误差包括纯径向跳动、纯轴向窜动和纯角度摆动三种基本形式.5.下图为车削工件端面的示意图，图上标注的主运动是 1 ,主偏角是 8 ，刀具前角是6 ,评分标准：每空一分。

三、选择题(10％）(答案必须写在题目括号中．．．．．．．．．．．）1.车床上镗内孔时，刀尖安装高于工件回转中心，则刀具工作角度与标注角度相比，后角. ………………………………………………………………………………………………( B )(A）增大（B）减小（C）不变2.工件在安装定位时，根据加工技术要求实际限制的自由度数少于六个,且不能满足加工要求，这种情况称为。

………………………………………………………………………………( A ）（A）欠定位（B）不完全定位（C)完全定位3.在车削细长轴时，为了减小工件的变形和振动，故采用较大的车刀进行切削，以减小径向切削分力。

东北大学21春学期《机械制造技术基础》在线作业3

21春学期《机械制造技术基础》在线作业3单选题判断题一、单选题（共 10 道试题，共 40 分。

）1.下列各项中，不属于表面粗糙度对零件使用性能的影响的内容是（）。

A）对零件耐磨性的影响B）对零件配合性能的影响C）对零件接触刚度的影响D）对零件导热性的影响A.B.C.D.该小题参考选项是：D2.采用专用夹具进行装夹的方法最适用于（）生产。

A）小批量B）中批量C）大批量D）单件A.B.C.D.该小题参考选项是：C3.在保证质量的前提下，对装配工人的技术水平要求较低的装配方法是（）。

A.完全互换装配法B. 分组装配法C. 修配装配法D. 调整装配法该小题参考选项是：A4.按极值法计算尺寸链，封闭环的公差（）所有组成环公差之和。

A.大于B. 小于C. 等于D. 不等于该小题参考选项是：C表面层物理力学性能中不包括的是（）。

A）表面层的冷作硬化B）表面层的波纹度C）表面层的残余应力D）表面层的金相组织变化A.B.C.D.该小题参考选项是：B6.完成一道工序时，从某一表面上所必须切除的金属层厚度，称为（）。

A.总余量B. 工序余量C. 最大余量D. 最小余量该小题参考选项是：A7.在加工轴类零件时，常用两中心孔作为（）。

A.定位基准B. 粗基准C. 测量基准D. 装配基准该小题参考选项是：A8.工艺系统静误差是指加工前就已经存在的机床、刀具、夹具本身的制造误差。

（）就属于工艺系统静误差。

A.加工原理误差B. 工件装夹误差C. 机床主轴回转误差D. 测量误差该小题参考选项是：A9.工件以圆孔作为定位基准面，采用圆锥销定位时，限制工件的（）个自由度。

A）2B）3C）4D）5A.B.D.该小题参考选项是：B10.利用平面磨床磨削零件水平面时，（）方向为误差敏感方向。

A. 纵向进给B. 横向进给C. 垂直D. 主运动该小题参考选项是：C21春学期《机械制造技术基础》在线作业3单选题判断题二、判断题（共 20 道试题，共 60 分。

东北大学21春学期《机械制造技术基础》在线作业2

21春学期《机械制造技术基础》在线作业2单选题判断题一、单选题（共 10 道试题，共 40 分。

）1.平面加工时，上道工序的工序尺寸公差为Ta，本道工序尺寸公差为Tb，则本工序余量的变动量为（）。

A.（Ta＋Tb）/2B. （Ta－Tb）/2C. （Ta＋Tb）D.（Ta－Tb）该小题参考选项是：C2.以下各项内容，不符合精基准的选择原则的是（）。

A.基准重合原则B. 基准统一原则C. 余量足够原则D. 互为基准原则该小题参考选项是：C3.生产中对变值系统误差常常采用积极控制的办法加以控制，以下不属于积极控制的形式有（）。

A. 主动测量B. 误差补偿C. 加工后修整D. 消除误差该小题参考选项是：C4.基准是指用以确定生产对象几何要素间的（）所依据的点、线、面。

A.相对距离B. 相互垂直C. 相互平行D. 几何关系该小题参考选项是：D5.专为某一工件的某道工序而专门设计的夹具，称为（）。

A）通用夹具B）随行夹具C）组合夹具D）专用夹具A.B.C.D.该小题参考选项是：D6.完全互换法的实质就是通过控制零件的（）来保证装配精度。

A.位置公差B. 尺寸公差C.加工精度D.形状公差该小题参考选项是：C7.绘制实际分布曲线是为了（）。

A. 统计废品数量B. 统计合格产品数量C. 分析工艺系统是否能够满足加工精度要求D. 其他目的该小题参考选项是：C8.在保证质量的前提下，对装配工人的技术水平要求较低的装配方法是（）。

A.完全互换装配法B. 分组装配法C. 修配装配法D. 调整装配法该小题参考选项是：A9.按使用机床分类，三爪卡盘是典型的（）类夹具。

A）车床B）铣床C）钻床D）镗床A.B.C.D.该小题参考选项是：A10.在平面磨床上磨削工件的平面时，不能采用下列哪一种定位？（）A）完全定位B）不完全定位C）六点定位D）欠定位A.B.C.D.该小题参考选项是：D21春学期《机械制造技术基础》在线作业2单选题判断题二、判断题（共 20 道试题，共 60 分。

东北大学20年春学期《机械制造技术基础》在线作业1(资料答案)

20春学期《机械制造技术基础》在线平时作业1
学校：奥鹏东北大学
一、单选题 (共 10 道试题,共 40 分)
1.装配尺寸链的建立是由于装配精度与（）有关。

[[A.]]生产量
[[B.]]所用的装配工具
[[C.]]多个零件的精度
[[D.]]一个主要零件的精度
作答提示
√选择是:C
2.表面加工方法的选择是依据（）。

[[A.]]精度和表面粗糙度
[[B.]]生产批量
[[C.]]毛坯大小
[[D.]]加工余量
作答提示
√选择是:A
3.在滚齿机上，采用滚刀切削加工齿面轮廓形状的方法属于（）法加工。

[[A.]]靠模
[[B.]]轨迹
[[C.]]成形
[[D.]]展成
作答提示
√选择是:D
4.机床传动链误差对（）加工没有影响。

[[A.]]螺纹
[[B.]]蜗轮
[[C.]]滚齿
[[D.]]外圆柱面
作答提示
√选择是:D
5.切削时刀具热变形的热源主要是（）。

[[A.]]运动部件的摩擦热
[[B.]]辐射热
[[C.]]对流热
[[D.]]切削热
作答提示。
