【书】硅晶圆半导体材料技术
硅晶圆
制造过程：晶圆是制造半导体芯片的基本材料，半导体集成电路最主要的原料是硅，因此对应的就是硅晶圆。
硅在自然界中以硅酸盐或二氧化硅的形式广泛存在于岩石、砂砾中，硅晶圆的制造可以归纳为三个基本步骤：硅提炼及提纯、单晶硅生长、晶圆成型。
首先是硅提纯，将沙石原料放入一个温度约为2000℃，并且有碳源存在的电弧熔炉中，在高温下，碳和沙石中的二氧化硅进行化学反应（碳与氧结合，剩下硅），得到纯度约为98%的纯硅，又称作冶金级硅，这对微电子器件来说不够纯，因为半导体材料的电学特性对杂质的浓度非常敏感，因此对冶金级硅进行进一步提纯：将粉碎的冶金级硅与气态的氯化氢进行氯化反应，生成液态的硅烷，然后通过蒸馏和化学还原工艺，得到了高纯度的多晶硅，其纯度高达99.999999999%，成为电子级硅。
接下来是单晶硅生长，最常用的方法叫直拉法。
高纯度的多晶硅放在石英坩埚中，并用外面围绕着的石墨加热器不断加热，温度维持在大约1400℃，炉中的空气通常是惰性气体，使多晶硅熔化，同时又不会产生不需要的化学反应。
为了形成单晶硅，还需要控制晶体的方向：坩埚带着多晶硅熔化物在旋转，把一颗籽晶浸入其中，并且由拉制棒带着籽晶作反方向旋转，同时慢慢地、垂直地由硅熔化物中向上拉出。
熔化的多晶硅会粘在籽晶的底端，按籽晶晶格排列的方向不断地生长上去。
因此所生长的晶体的方向性是由籽晶所决定的，在其被拉出和冷却后就生长成了与籽晶内部晶格方向相同的单晶硅棒。
用直拉法生长后，单晶棒将按适当的尺寸进行切割，然后进行研磨，将凹凸的切痕磨掉，再用化学机械抛光工艺使其至少一面光滑如镜，晶圆片制造就完成了。
晶圆制造单晶硅棒的直径是由籽晶拉出的速度和旋转速度决定的，一般来说，上拉速率越慢，生长的单晶硅棒直径越大。
而切出的晶圆片的厚度与直径有关，虽然半导体器件的制备只在晶圆的顶部几微米的范围内完成，但是晶圆的厚度一般要达到1mm，才能保证足够的机械应力支撑，因此晶圆的厚度会随直径的增长而增长。
半导体行业晶圆制造工艺(三)
晶圆生产技术1.天然的硅材料一般石英砂的主要成分是二氧化硅，高温时二氧化硅能与碳发生反应。
碳将取代硅形成硅和一氧化碳或二氧化碳。
因为硅氧之间的化学键很强，所以二氧化硅非常稳定，因此用碳进行还原需要非常高的温度。
将纯的石英砂和碳放入高温炉中，反应中所有的碳并不需要有很高的纯度，因此煤、焦炭甚至木屑都可以使用。
高温时，碳开始与二氧化硅反应生成一氧化碳。
这个过程将产生纯度为98% ~99%的多晶硅，也称为天然硅或冶金级硅（MGS）。
形成冶金级硅的化学反应可以表示如下：SiO2 +2C(加热条件下）-> Si + 2CO石英砂煤冶金级硅一氧化碳天然硅的杂质浓度很高，必须再经过提纯才能用于半导体元器件的制造。
2.硅材料的提纯硅的提纯包括以下过程:首先将天然硅磨成很细的粉末，然后将硅粉放进反应炉内与氯化氢（HC1）气体在300T左右反应生成三氯硅烷（TCS, SiHCl3）o 化学反应表示如下：Si + 3HC1(300摄氏度加热条件下）-> SiHCl3 +H2冶金级硅氯化氢三氯硅烷氢此时的三氯硅烷蒸气通过过滤器、冷凝器和纯化器形成高纯度的液态三氯硅烷，纯度高于 99.999 999 9% （九个9）,即每十亿个硅原子中的杂质少于一个。
下图为高纯度三氯硅烷的形成过程示意图。
高纯度三氯硅烷是硅薄膜沉积时最常使用的硅原材料之一，广泛用于非晶硅、多晶硅和外延硅的沉淀过程。
三氯硅烷在高温时可以和氢反应沉积高纯度的多晶硅。
沉淀的反应方程式为：SiHCl3 + H2(1100摄氏度加热条件下）-> Si + 3HC1三氯硅烷氢电子级硅氯化氢高纯度多晶硅称为电子级硅材料或EGS。
下图说明了沉积过程，下图显示了高纯度电子级硅材料的实际照片。
这种电子级硅可以拉成单晶硅棒并做成IC用晶圆。
3.晶体的提拉工艺为了制造单晶硅棒，需要通过高温过程将电子级硅和一个单晶硅籽晶一起熔化，这种熔融的硅接着就按照与籽晶相同的晶体结构凝固。
半导体技术-晶圆制备
晶圆制备硅是一种灰色、易碎、四价的非金属化学元素。
地壳成分中27.8%是硅元素构成的，其次是氧元素，硅是自然界中最丰富的元素。
在石英、玛瑙、燧石和普通的滩石中就可以发现硅元素。
硅是建筑材料水泥、砖、和玻璃中的主要成分，也是大多数半导体和微电子芯片的主要原料。
有意思的是，硅自身的导电性并不是很好。
然而，可以通过添加适当的搀杂剂来精确控制它的电阻率。
半导体硅制备半导体器件和电路在半导体材料晶圆的表层形成，半导体材料通常是硅。
这些晶圆的杂质含量水平必须非常低，必须掺杂到指定的电阻率水平，必须是指定的晶体结构，必须是光学的平面，并达到许多机械及清洁度的规格要求。
制造IC级的硅晶圆分四个阶段进行：矿石到高纯气体的转变；气体到多晶的转变；多晶到单晶，掺杂晶棒的转变；晶棒到晶圆的制备。
半导体制造的第一个阶段是从泥土里选取和提纯半导体材料的原料。
提纯从化学反应开始。
对于硅，化学反应是矿石到硅化物气体，例如四氯化硅或三氯硅烷。
杂质，例如其他金属，留在矿石残渣里。
硅化物再和氢反应生成半导体级的硅。
这样的硅的纯度达99.9999999%，是地球上最纯的物质之一。
它有一种称为多晶或多晶硅的晶体结构。
制造半导体前，必须将硅转换为晶圆片。
这要从硅锭的生长开始。
单晶硅是原子以三维空间模式周期形成的固体，这种模式贯穿整个材料。
多晶硅是很多具有不同晶向的小单晶体单独形成的，不能用来做半导体电路。
多晶硅必须融化成单晶体，才能加工成半导体应用中使用的晶圆片。
加工硅晶片生成一个硅锭要花一周到一个月的时间，这取决于很多因素，包括大小、质量和终端用户要求。
超过 75%的单晶硅晶圆片都是通过 Czochralski (CZ) 直拉法生长的。
CZ 硅锭生长需要大块的纯净多晶硅将这些块状物连同少量的特殊III、V族元素放置在石英坩埚中，这称为搀杂。
加入的搀杂剂使那些长大的硅锭表现出所需要的电特性。
最普通的搀杂剂是硼、磷、砷和锑。
因使用的搀杂剂不同，会成为一个 P 型或N型的硅锭（P 型 / 硼， N 型 / 磷、锑、砷），然后将这些物质加热到硅的熔点--摄氏1420度之上。
半导体的制备工艺流程
半导体的制备工艺流程半导体是一种电子材料，具有介于导体和绝缘体之间的电导率。
它在现代电子技术中扮演着重要的角色，被广泛应用于计算机、通信、光电子、医疗等领域。
半导体的制备工艺流程是一个复杂的过程，需要经过多个步骤才能得到高质量的半导体材料。
第一步：晶圆制备晶圆是半导体制备的基础材料，通常采用硅晶圆。
晶圆制备的过程包括多个步骤，如去除表面污染物、切割、抛光等。
其中，抛光是一个非常关键的步骤，它可以使晶圆表面变得非常平整，从而提高半导体器件的制备质量。
第二步：沉积沉积是指将半导体材料沉积在晶圆表面的过程。
常用的沉积方法有化学气相沉积、物理气相沉积、溅射等。
这些方法可以在晶圆表面形成非常薄的半导体膜，用于制备各种半导体器件。
第三步：光刻光刻是一种将图案转移到晶圆表面的技术。
它使用光刻胶将图案转移到晶圆表面，然后使用化学腐蚀或离子注入等方法将图案转移到半导体材料上。
这个过程非常关键，因为它可以制备出各种复杂的半导体器件。
第四步：清洗清洗是指将晶圆表面的残留物清除的过程。
这个过程非常重要，因为残留物会影响半导体器件的性能。
清洗通常使用化学方法或物理方法，如超声波清洗、离子束清洗等。
第五步：测试测试是指对制备好的半导体器件进行测试的过程。
测试可以检测器件的性能和可靠性，以确保它们符合规格要求。
测试通常包括电学测试、光学测试、机械测试等。
半导体的制备工艺流程是一个复杂的过程，需要经过多个步骤才能得到高质量的半导体材料。
这些步骤包括晶圆制备、沉积、光刻、清洗和测试等。
只有在每个步骤都严格控制质量的情况下，才能制备出高质量的半导体器件。
硅在半导体领域中的应用
硅在半导体领域中的应用硅在半导体领域中的应用引言硅是一种广泛应用于半导体领域的材料，它在现代科技发展中起到了至关重要的作用。
本文将介绍硅在半导体领域的应用，包括硅晶体的制备、硅晶圆的加工以及半导体器件的制造等方面。
硅晶体的制备硅晶体是制造半导体材料的基础，其制备需要经过一系列的工艺步骤。
首先，纯度极高的硅原料经过加热处理，使其变成硅熔体。
随后，将硅熔体缓慢冷却，使其结晶形成硅单晶。
通过引入掺杂剂，可以改变硅晶体的导电性质，从而制备出不同类型的半导体材料。
硅晶圆的加工硅晶圆是制造芯片的基础材料，其表面必须经过一系列的加工步骤，以满足芯片制造的要求。
首先，硅晶圆经过化学机械抛光，使其表面变得平整光滑。
随后，通过光刻技术，在硅晶圆表面涂覆光刻胶，然后使用光刻机通过紫外光照射，将期望的图案转移到光刻胶上。
通过化学蚀刻，将未曝光的光刻胶去除，暴露出硅晶圆表面的部分。
最后，通过离子注入或物理气相沉积等技术，在硅晶圆表面形成所需的半导体材料。
半导体器件的制造利用硅晶圆加工成型的半导体材料，可以制造出一系列的半导体器件。
其中最常见的是晶体管。
晶体管是一种用于放大和开关电信号的电子元件。
常见的硅晶体管有NPN型晶体管和PNP型晶体管，其内部结构由N型硅和P 型硅构成。
另外，硅还可以用于制造集成电路（IC）。
集成电路是将晶体管、电阻、电容等元件集成在一起的微小芯片，有着更高的集成度和更强的功能。
硅在太阳能领域的应用硅在半导体领域之外，还有着重要的应用，尤其是在太阳能领域。
硅太阳能电池是目前最主要的太阳能利用技术之一，利用硅材料制造的太阳能电池可以将太阳光转化为电能。
硅太阳能电池具有高效、稳定的特点，被广泛应用于太阳能光伏发电系统中。
硅在半导体领域的发展和前景随着科技的不断发展，硅在半导体领域的应用也在不断推进。
近年来，随着纳米技术的发展，人们开始研究利用硅制造纳米材料，以制造更小、更快的芯片。
此外，二维硅材料石墨烯的发现，也为半导体领域带来了新的可能性。

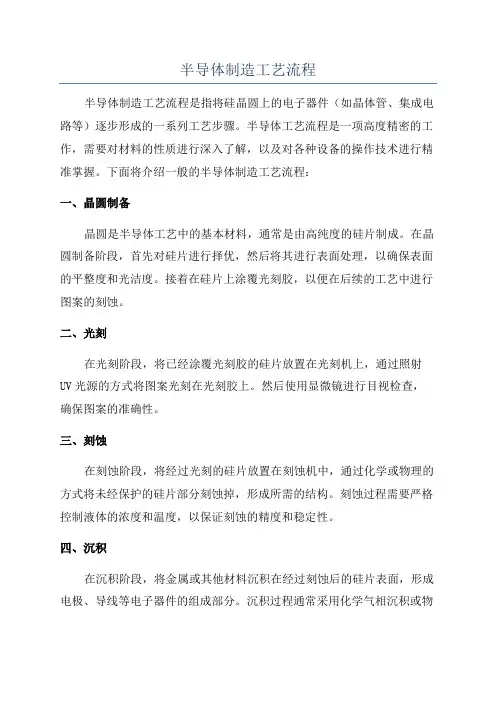

半导体制造工艺流程
半导体制造工艺流程半导体制造工艺流程是指将硅晶圆上的电子器件（如晶体管、集成电路等）逐步形成的一系列工艺步骤。
半导体工艺流程是一项高度精密的工作，需要对材料的性质进行深入了解，以及对各种设备的操作技术进行精准掌握。
下面将介绍一般的半导体制造工艺流程：一、晶圆制备晶圆是半导体工艺中的基本材料，通常是由高纯度的硅片制成。
在晶圆制备阶段，首先对硅片进行择优，然后将其进行表面处理，以确保表面的平整度和光洁度。
接着在硅片上涂覆光刻胶，以便在后续的工艺中进行图案的刻蚀。
二、光刻在光刻阶段，将已经涂覆光刻胶的硅片放置在光刻机上，通过照射UV光源的方式将图案光刻在光刻胶上。
然后使用显微镜进行目视检查，确保图案的准确性。
三、刻蚀在刻蚀阶段，将经过光刻的硅片放置在刻蚀机中，通过化学或物理的方式将未经保护的硅片部分刻蚀掉，形成所需的结构。
刻蚀过程需要严格控制液体的浓度和温度，以保证刻蚀的精度和稳定性。
四、沉积在沉积阶段，将金属或其他材料沉积在经过刻蚀后的硅片表面，形成电极、导线等电子器件的组成部分。
沉积过程通常采用化学气相沉积或物理气相沉积等技术，通过在特定的条件下控制气体流量和温度来实现材料的沉积。
五、退火在退火阶段，通过加热硅片，使硅片中的金属或其他材料发生晶格结构的重新排列，从而改善材料的性能和稳定性。
退火过程通常需要控制加热速率和温度梯度，以避免材料变形和应力积聚。
六、清洗和检测在清洗和检测阶段，将经过以上工艺的硅片进行清洗，去除表面的杂质和残留物。
然后使用显微镜、电子显微镜等仪器对硅片进行检测，确保器件的准确性和可靠性。
七、封装在封装阶段，将经过工艺流程的硅片切割成单个的芯片，然后将芯片封装在塑料封装体内，形成最终的电子器件。
封装过程需要控制焊接温度和时间，以确保器件的封装质量和可靠性。
总结起来，半导体制造工艺流程是一项极其复杂的工作，需要精密的操作技术和严格的质量控制。
只有在专业技术人员的精心操作和管理下，才能生产出高性能和高可靠性的半导体器件。
半导体制造工艺探索半导体芯片的制造过程和技术要点
半导体制造工艺探索半导体芯片的制造过程和技术要点半导体制造工艺探索：半导体芯片的制造过程和技术要点概述半导体芯片是现代电子设备中的重要组成部分，其制造过程需要经历多个工艺步骤和技术要点。
本文将探索半导体芯片的制造过程和相关技术要点，帮助读者更好地了解这一领域。
一、硅晶圆生长半导体芯片的制造始于硅晶圆的生长。
硅晶圆是将高纯度的硅材料通过特定的工艺制成的圆片状基板。
硅晶圆生长通常采用气相沉积法，通过在高温环境中将硅气体分解成单质硅，并在晶圆表面沉积形成晶体结构。
二、晶圆切割生长完成的硅晶圆需要经过切割工艺，将其切割成较薄的圆片。
切割工艺需要考虑硅晶圆的厚度、切割角度以及切割后表面的光洁度等因素，以确保后续工艺的可行性和质量要求。
三、清洗和去膜切割好的硅晶圆需要进行清洗和去膜处理，以去除表面的杂质和污染物。
清洗工艺通常使用特殊的化学溶液和超声波等技术，将晶圆表面的有机和无机残留物彻底清除，以保证后续工艺的准确进行。
四、光刻光刻是半导体制造过程中的核心工艺之一，用于将芯片的电路图案传输到光刻胶层上。
光刻胶层在暴光后会发生化学反应，形成类似于电路图案的结构。
光刻工艺需要使用光刻机和掩膜板等设备，并且对光源、曝光时间和刻蚀深度等参数进行精确控制。
五、刻蚀和沉积光刻完成后，需要进行刻蚀和沉积工艺来形成电路的实际结构。
刻蚀工艺使用化学气相刻蚀设备，将不需要的材料层进行去除，以留下所需的电路结构。
而沉积工艺则是将需要的材料层通过化学反应方法沉积到指定位置，以增强芯片的功能和可靠性。
六、离子注入和扩散离子注入和扩散工艺用于调控芯片中的杂质浓度和局部电阻。
通过离子注入将特定的杂质注入芯片中，然后使用高温工艺进行扩散，使杂质分布均匀并形成所需的电阻结构。
七、金属化金属化工艺将芯片表面涂覆金属层，以连接芯片内部的电路结构。
金属化工艺需要经过蒸镀、光刻和蚀刻等工序，最终形成精确的金属线路结构。
八、封装和测试封装是将制造好的芯片封装到塑料或陶瓷封装体中，以保护芯片并方便焊接到电路板上。
硅在半导体中的应用领域
硅在半导体中的应用领域硅在半导体中的应用领域引言硅是一种常见的半导体材料，其在电子工业中的应用非常广泛。
本文将探讨硅在半导体中的应用领域，并重点介绍其在集成电路、太阳能电池和光电子器件中的作用。
一、硅在集成电路中的应用集成电路是现代电子产品的核心组件，其基本单位是晶体管。
硅由于具有良好的半导体性能与可控性，成为集成电路制造过程中的首选材料。
硅晶圆上的芯片通过控制电流的通断来实现数值计算、数据转换和信号处理等功能。
硅材料的物理和化学性质使其能够适应复杂的加工工艺，在制造高性能微处理器和内存芯片等领域占据重要地位。
硅在制造过程中可以控制其电阻率和禁带宽度，以实现不同功能的集成电路。
此外，硅还可以被掺杂产生N型或P型材料，用于形成晶体管的源、漏、栅等元件结构，实现集成电路中的场效应和双极性性能。
二、硅在太阳能电池中的应用太阳能电池是利用光能转化为电能的设备，其中硅材料的应用是最为广泛的。
硅太阳能电池的工作原理基于光生电压效应和光生电流效应，当太阳光照射到硅片表面时，光子激发了硅原子内的电子，形成载流子对。
通过引导电子流和空穴流，可以在硅材料中产生电流。
硅太阳能电池具有良好的稳定性、可靠性和长寿命等优点，被广泛应用于电力系统、航天探测器和家用电器等领域。
三、硅在光电子器件中的应用光电子器件是指利用光电效应将光能转化为电能或将电能转化为光能的器件。
其中，硅也扮演着重要的角色。
硅通过控制硅基材料的结构和掺杂，可以制造出集成光电子器件，如硅光探测器、硅电光调制器和硅光放大器等。
硅光探测器可以将光信号转化为电信号，用于光通信和光信息处理。
硅电光调制器可以控制光信号的幅度、相位和频率，用于光通信中的调制与解调。
硅光放大器可以放大光信号，提高光通信系统的传输性能。
这些硅基光电子器件在信息技术、通信和光能利用等领域正发挥着重要的作用。
结论硅在半导体中的应用领域非常广泛，特别是在集成电路、太阳能电池和光电子器件中的作用不可忽视。
半导体芯片制造技术晶圆制备课件
4.氧含量
控制硅锭中的氧含量水平的均匀性是非常重要 的，而且随着更大的直径尺寸，难度也越来越大。 少量的氧能起到俘获中心的作用，它能束缚硅中的 沾染物。然而，硅锭中过量的氧会影响硅的机械和 电学特性。例如，氧会导致P-N结漏电流的增加，也 会增大MOS器件的漏电流。
硅中的氧含量是通过横断面来检测的，即对硅 晶体结构进行成分的分析。一片有代表性的硅被放 在环氧材料的罐里，然后研磨并抛平使其露出固体 颗粒结构。用化学腐蚀剂使要识别的特定元素发亮 或发暗。样品准备好后，使用透射电镜（TEM）描述 晶体的结构，目前硅片中的氧含量被控制在24到 33ppm。
一旦晶体在切割块上定好晶向，就沿着轴滚磨出 一个参考面，如图4-4所示。
图4-4定位面研磨
图4-5 硅片的类型标志
四、切片
单晶硅在切片时，硅片的厚度，晶向，翘曲度和 平行度是关键参数，需要严格控制。晶片切片的要求 是：厚度符合要求；平整度和弯曲度要小，无缺损， 无裂缝，刀痕浅。
单晶硅切成硅片，通常采用内圆切片机或线切片 机。
图4-18 硅片变形
2.平整度
平整度是硅片最主要的参数之一，主要是因为 光刻工艺对局部位置的平整度是非常敏感的。硅片 平整度是指在通过硅片的直线上的厚度变化。它是 通过硅片的上表面和一个规定参考面的距离得到的。 对一个硅片来说，如果它被完全平坦地放置，参考 面在理论上就是绝对平坦的背面，比如利用真空压 力把它拉到一个清洁平坦的面上，如图4-19所示， 平整度可以规定为硅片上一个特定点周围的局部平 整度，也可以规定为整体平整度，它是在硅片表面 的固定质量面积（FQA）上整个硅片的平整度。固定 质量面积不包括硅片表面周边的无用区域。测量大 面积的平整度要比小面积难控制。
然而，晶圆具有的一个特性却限制了生产商随 意增加晶圆的尺寸，那就是在芯片生产过程中，离 晶圆中心越远就越容易出现坏点，因此从晶圆中心 向外扩展，坏点数呈上升趋势。另外更大直径晶圆 对于单晶棒生长以及芯片制造保持良好的工艺控制 都提出了更高的要求，这样我们就无法随心所欲地 增大晶圆尺寸。
晶圆半导体研究报告
晶圆半导体研究报告晶圆半导体是当今信息科技领域最重要的技术之一，也是全球半导体产业的基础。
在这个浩瀚的市场中，各个领域的公司都在研究晶圆半导体这一关键技术，以满足日益增长的市场需求。
以下是一份针对晶圆半导体领域的研究报告。
首先，为了深入了解晶圆半导体技术，我们需要了解晶圆和半导体的基本概念。
晶圆是一种具有特定形状和大小的硅片，通常用于制造半导体器件，如集成电路和其他电子器件。
晶圆通常由单晶硅制成，具有高度的晶体结构完整性和电学性能，以实现优异的基础特征。
半导体是一种材料，它具有介于导体和绝缘体之间的特性。
典型的半导体材料包括硅、锗等。
半导体在自然状态下具有较低的电导率，但可以通过添加杂质来改变其电学性能，从而使其具有导体或绝缘体的特性。
晶圆半导体研究是该领域的一项重要技术，具有广泛的应用和潜力。
晶圆半导体的研究和实践对于制造半导体芯片及电子元器件至关重要。
晶圆半导体的研究与开发集成电路，光电器件以及其他电子领域的开发息息相关。
半导体材料具有较低的电导率，主要是因为它们原子的价电子只能在离子晶格中运动，不能像导体那样在整个晶体中自由移动，使其在受到电场的刺激时只能产生微弱的电流。
通过在半导体材料中掺入不同的杂质，可以改变半导体材料的电子结构，使其成为n型或p型半导体。
这些不同类型的半导体可以通过pn结的组合，实现多种电子元器件，如整流器、变压器等。
晶圆半导体技术的应用范围非常广泛。
晶圆半导体已经被应用于信息储存设备，如硬盘驱动器，光驱和闪存卡，以及计算机和通讯设备。
目前，人工晶圆半导体是制造现代电子设备必不可少的原材料，因此在晶圆半导体的研究和开发方面投入越来越多的资金。
近年来，全球电子设备市场的需求不断增长，特别是智能手机等新兴市场的爆发，晶圆半导体的需求量也随之增加。
预计，在未来的几年内，晶圆半导体市场将继续保持增长势头。
虽然晶圆半导体技术发展迅速，但其发展仍面临许多挑战。
晶圆半导体技术的发展需要高水平的研究和开发，大量的资金以及先进的设备和技术。
硅晶圆半导体材料技术
硅晶圆半导体材料技术硅晶圆半导体材料技术是当前半导体工业中最重要的材料技术之一。
本文将从硅晶圆的制备、半导体材料的应用以及技术发展趋势等方面进行介绍。
一、硅晶圆的制备硅晶圆是制造半导体器件的基础材料，其制备过程包括多个步骤。
首先，通过高纯度的硅原料，结合石英炉等设备，进行高温熔炼和精炼，得到高纯度的硅锭。
然后，将硅锭通过切割工艺，切割成圆片状，即硅晶圆。
接着，对硅晶圆进行化学机械抛光处理，使其表面达到高度平整。
最后，通过清洗等工艺，得到高质量的硅晶圆，可用于半导体器件的制造。
二、半导体材料的应用硅晶圆是半导体器件的基础材料，而半导体器件又是现代电子产品的核心组成部分。
半导体材料的主要应用领域包括电子信息、光电子、能源等。
在电子信息领域，半导体材料广泛应用于集成电路、电子器件、传感器等；在光电子领域，半导体材料被用于制造激光器、光电器件、光电导等；在能源领域，半导体材料可用于太阳能电池、燃料电池等。
三、技术发展趋势随着科技的进步和应用需求的不断增长，硅晶圆半导体材料技术也在不断发展。
主要体现在以下几个方面：1. 多晶硅晶圆技术的发展：传统上，硅晶圆是由单晶硅制备而成。
然而，单晶硅制备工艺复杂，成本较高。
近年来，多晶硅晶圆技术得到了快速发展，其制备过程更简单、成本更低，成为新一代硅晶圆材料的重要选择。
2. 新一代半导体材料的研究：除了传统的硅材料，研究人员还致力于开发新一代半导体材料，如碳化硅、氮化镓等。
这些新材料具有更好的电子特性和热特性，有望在高功率电子器件等领域取得突破。
3. 纳米技术的应用：随着纳米技术的发展，人们开始将其应用于硅晶圆半导体材料技术中。
通过纳米级别的加工和改性，可以改善材料的电子性能、热导性能等，提高器件的性能和可靠性。
4. 三维集成技术的兴起：随着电子产品向小型化、高集成度的方向发展，三维集成技术开始兴起。
这种技术可以将多个硅晶圆堆叠在一起，形成立体结构，从而实现更高的集成度和更小的尺寸。
半导体材料概述
半导体材料半导体材料作为半导体产业链上游的重要环节，在芯片的生产制造过程中起到关键性作用。
根据芯片制造过程划分，半导体材料主要分为基体材料、制造材料和封装材料。
其中，基体材料主要用来制造硅晶圆或化合物半导体；制造材料主要是将硅晶圆或化合物半导体加工成芯片所需的各类材料；封装材料则是将制得的芯片封装切割过程中所用到的材料。
基体材料根据芯片材质不同，基体材料主要分为硅晶圆和化合物半导体，其中硅晶圆的使用范围最广，是集成电路制造过程中最为重要的原材料。
1、硅晶圆硅晶圆片全部采用单晶硅片，对硅料的纯度要求较高，一般要求硅片纯度在99.9999999%以上，因此其制造壁垒较高。
一般而言，硅片尺寸越大，硅片切割的边缘损失就越小，每片晶圆能切割的芯片数量就越多，半导体生产效率越高，相应成本越低。
2、化合物半导体主要是指神化钱(GaAs)氮化钱(GaN)＞碳化硅(SiC)等第二、三代半导体。
在化合物半导体中，碎化钱(GaAs)具备高功率密度、低能耗、抗高温、高发光效率、抗辐射、击穿电压高等特性，广泛应用于射频、功率器件、微电子、光电子及国防军工等领域。
氮化钱(GaN)能够承载更高的能量密度，且可靠性更高，其在手机、卫星、航天等通信领域，以及光电子、微电子、高温大功率器件和高频微波器件等非通信领域具有广泛应用；碳化硅(SiC)具有高禁带宽度、高饱和电子漂移速度、高热导率等特性,主要作为高功率半导体材料，通常应用于汽车及工业电力电子等领域，在大功率转换领域应用较为广泛。
制造材料1、光刻胶光刻胶是光刻工艺的核心材料，其主要是通过紫外光、准分子激光、电子束、离子束、X射线等光源的照射或辐射，其溶解度发生变化的耐蚀刻材料。
按照下游应用场景不同，光刻胶可分为半导体光刻胶、1CD光刻胶和PCB光刻胶。
从组成成分来看，光刻胶主要成分包括光刻胶树脂、感光剂、溶剂和添加剂等。
在光刻工艺中，光刻胶被涂抹在衬底上，光照或辐射通过掩膜板照射到衬底后，光刻胶在显影溶液中的溶解度便发生变化，经溶液溶解可溶部分后，光刻胶层形成与掩膜版完全相同的图形，再通过刻蚀在衬底上完成图形转移。
《硅半导体材料基础》课件
目录
• 硅半导体材料的简介 • 硅半导体的物理性质 • 硅半导体的晶体结构 • 硅半导体的制备方法 • 硅半导体在电子工业中的应用 • 未来硅半导体材料的发展趋势与挑战
01
硅半导体材料的简介
硅的发现与特性
硅的发现
硅元素是在1824年由雅各布·贝采利 乌斯首次从硅酸钾中分离出来的。
非晶硅的结构
原子排列短程有序
非晶硅的原子排列呈现短程有序的结构，即局部区域内的 原子排列与单晶硅相似，但整体上缺乏长程有序的结构。
不具备完整的晶体结构
非晶硅不具有完整的晶体结构，其原子排列在空间中不连 续，没有明显的结晶轴和晶格振动。
光学和电学性能各异
非晶硅在光学和电学性能方面表现出与单晶硅不同的特性 ，例如其透光性和导电能力较差，但在某些应用领域仍具 有重要价值。
异质结构
利用不同材料的组合，形 成异质结构，实现优势互 补，提高半导体性能。
低维材料
研究二维、一维和零维的 硅基材料，探索其在光电 器件和电子器件中的应用 。
提高硅半导体的性能与稳定性
掺杂技术
通过优化掺杂技术，提高 硅半导体的导电性能和稳 定性。
表面处理
研究表面处理技术，改善 硅半导体的表面质量和稳 定性。
硅半导体的热导率较高，有利于热量的传递 和散发。
热容
硅半导体的热容随温度升高而增大，与其晶 格结构和原子振动有关。
热膨胀系数
硅半导体的热膨胀系数较低，对其机械稳定 性和可靠性有一定影响。
热稳定性
硅半导体的热稳定性较好，能够在较高温度 下保持其结构和性能的稳定性。
03
硅半导体的晶体结构
单晶硅的结构
04
硅半导体的制备方法
硅晶圆材料硬度手册
硅晶圆材料硬度手册
摘要：
1.硅晶圆材料简介
2.硅晶圆材料的硬度
3.硅晶圆材料硬度的测量方法
4.硅晶圆材料硬度对电子产品性能的影响
5.硅晶圆材料硬度手册的作用和意义
正文：
硅晶圆材料是一种半导体材料，广泛应用于电子产品的制造。
它的硬度是其性能的重要指标，关系到产品的耐用性和稳定性。
硅晶圆材料的硬度主要取决于其加工工艺和材料纯度。
一般情况下，硬度越高，材料的耐磨性和抗腐蚀性就越好。
但是，硬度过高也会影响材料的导电性。
因此，在生产过程中，需要对硅晶圆材料的硬度进行精确控制。
硅晶圆材料硬度的测量方法有多种，其中最常用的是摩氏硬度测量法。
这种方法简单易行，可以快速准确地测量出硅晶圆材料的硬度。
硅晶圆材料硬度对电子产品性能的影响主要表现在以下几个方面：首先，硬度高的硅晶圆材料可以提高产品的耐磨性和抗腐蚀性，从而提高产品的使用寿命；其次，硬度适中的硅晶圆材料可以保证产品的导电性，从而保证产品的性能；最后，硬度过高或过低的硅晶圆材料都可能导致产品的性能不稳定，影响产品的使用效果。
硅晶圆材料硬度手册是一本详细的记录硅晶圆材料硬度的参考书，它对硅
晶圆材料的硬度进行了详细的分类和描述，为电子产品制造商提供了重要的参考依据。
半导体生产技术从晶圆制备到封装测试的全过程
半导体生产技术从晶圆制备到封装测试的全过程半导体产业是当今信息技术的核心和驱动力之一。
在电子设备中，几乎所有的芯片都是通过半导体生产技术制造而成的。
半导体生产技术从晶圆制备到封装测试，经历了一系列复杂的工艺流程，本文将对其全过程进行详细介绍。
一、晶圆制备晶圆制备是半导体生产技术的第一步，也是整个生产流程中的核心环节之一。
晶圆是一种具有高纯度的硅材料，制备晶圆需要经过以下几个步骤：1. 衬底准备：衬底是晶圆的基础材料，常用的材料是硅。
在制备晶圆之前，需要对衬底进行清洗和化学处理，以确保其表面的纯净度和平整度。
2. 晶体生长：晶体生长是指将衬底材料通过化学反应或物理沉积的方法制成高纯度的硅晶体。
常用的晶体生长方法包括气相沉积法、液相生长法和溅射法等。
3. 切割晶圆：经过晶体生长后的硅块被切割成薄片，即晶圆。
晶圆的厚度和直径可以根据具体需求进行调整。
二、晶圆加工晶圆加工是指对晶圆进行一系列的工艺处理，以形成电子器件的结构和功能。
晶圆加工主要包括以下几个步骤：1. 清洗和去膜：晶圆在加工之前需要进行清洗，以去除表面的杂质和污染物。
同时，一些表面氧化层也需要去除，以提高器件的性能。
2. 氧化和沉积：晶圆的表面经过氧化或沉积处理，形成一层薄膜。
这些薄膜可以用于控制电子器件的电流、电压和介电性能等。
3. 光刻和蚀刻：光刻是指通过光源照射，将芯片设计图案转移到晶圆表面的技术。
而蚀刻则是使用化学物质去除晶圆表面的材料，形成电子器件的结构。
4. 渗透和离子注入：渗透是指将掺杂物质通过高温处理，使之渗入晶圆表面。
而离子注入则是通过离子轰击的方式，将离子注入晶圆内部，改变其导电性能。
5. 金属化和封装：晶圆经过金属化处理，以形成电子器件的引脚和电路连接。
然后，通过封装技术将晶圆封装成芯片。
三、封装测试封装测试是半导体生产技术的最后一步，也是确保电子器件质量和性能的重要环节。
封装测试主要包括以下几个步骤：1. 封装工艺：将芯片放置在塑料或陶瓷封装体中，并使用焊接或粘接技术将引脚与芯片连接起来。
12寸硅片晶圆
12寸硅片晶圆1.引言1.1 概述概述部分的内容可以包括以下几个方面：硅片晶圆是一种用于半导体制造的关键材料，也称为硅片或晶圆。
它是将硅元素经过一系列工艺处理后得到的圆片状晶体，具有高纯度、良好的晶体结构和一致的尺寸。
硅片晶圆的制备工艺十分复杂，主要包括单晶生长、切割、抛光和清洗等步骤。
其中，单晶生长是最关键的步骤，通过在高温下将硅熔体逐渐降温形成晶体，再经过切割得到所需的圆形硅片。
硅片晶圆具有许多独特的特点。
首先，它具有优异的导电性能，可以作为半导体材料用于制造集成电路和各种电子器件。
其次，硅片晶圆有很高的热稳定性和机械强度，能够适应复杂的制造工艺和使用环境。
此外，硅片晶圆的表面光洁度要求非常高，因为任何细微的缺陷都可能对器件的性能产生重要影响。
硅片晶圆在现代科技和工业领域中具有广泛的应用前景。
它是制造集成电路和微电子器件的基础材料，因此在电子、通信、计算机等领域有着巨大的市场需求。
另外，硅片晶圆还可用于太阳能电池、光电器件、传感器等领域，具有重要的能源和环境应用价值。
随着半导体技术的不断发展，硅片晶圆也在不断演进和改进。
目前，12寸硅片晶圆已经成为主流产品，相对于传统的8寸和6寸晶圆，具有更高的集成度和生产效率。
未来，随着芯片制造工艺的进一步精细化和尺寸的不断缩小，硅片晶圆的直径还可能继续扩大，以满足更高性能和更大容量的需求。
综上所述，硅片晶圆作为半导体制造的关键材料，在现代科技和工业领域具有重要地位和广泛应用前景。
随着技术的进步和需求的不断增长，硅片晶圆的制备工艺和产品规格将会不断优化和升级，为科技进步和社会发展提供更加可靠和高效的支撑。
1.2文章结构文章结构部分内容如下：文章结构部分旨在介绍本文的组织结构和各个章节的内容安排。
本文共分为引言、正文和结论三个主要部分。
引言部分将对本文的主题进行概述，并介绍整篇文章的目的。
首先，我们将简要介绍硅片晶圆的背景和相关概念，以便读者对本文的主题有一个初步的了解。
晶圆mos管半导体制造原理
晶圆mos管半导体制造原理
晶圆MOS管是一种常见的半导体器件，它由半导体材料制成，并基于金属-氧化物-半导体（MOS）结构工作。
以下是晶圆MOS管半导体制造的基本原理：
1. 材料准备：制造晶圆MOS管的第一步是准备半导体材料。
通常使用硅（Si）作为基底材料，先进行纯化和晶化处理，以获得高纯度和单晶性的硅晶圆。
2. 清洗和化学处理：硅晶圆经过机械和化学清洗，以去除表面的污染物和氧化层。
然后，通过化学气相沉积（CVD）或物理气相沉积（PVD）等技术在硅晶圆上形成一层绝缘层，通常使用氧化硅（SiO2）。
3. 掺杂：根据晶圆MOS管的设计要求，通过离子注入或扩散等技术，在硅晶圆上加入掺杂杂质，以形成源极、漏极和栅极等区域。
4. 刻蚀和制造通道：使用光刻和刻蚀等技术，在绝缘层上形成通道区域，该区域决定了晶圆MOS管的导电性能。
5. 金属沉积和制造接触：通过物理或化学沉积技术，在通道区域上沉积金属薄膜，形成源极和漏极的电极。
6. 制造栅极：使用类似的沉积和刻蚀技术，在绝缘层上沉积金属或多晶硅薄膜，形成栅极。
7. 绝缘层制造：使用类似的CVD或PVD技术，在栅极上形成绝缘层，以隔离栅极和源/漏极之间的电流。
8. 电阻和电容制造：根据设计要求，通过调整材料和结构参数，对晶圆MOS 管进行电阻和电容的制造。
这些步骤只是晶圆MOS管制造过程中的一部分，实际制造过程可能涉及更多的工艺步骤和技术。
每个步骤的具体细节和参数也会根据不同的制造工艺和设备而有所不同。
硅晶圆材料硬度手册
硅晶圆材料硬度手册摘要：一、硅晶圆材料概述1.硅晶圆的定义与作用2.硅晶圆材料的发展历程二、硅晶圆材料的硬度特性1.硬度的定义与测量方法2.硅晶圆材料的硬度范围3.硬度对硅晶圆性能的影响三、硅晶圆材料的硬度提升技术1.冷拉技术2.热处理技术3.化学气相沉积（CVD）技术4.快速退火技术四、硅晶圆材料硬度与我国半导体产业1.我国半导体产业现状2.硅晶圆材料硬度对半导体器件性能的影响3.提高硅晶圆材料硬度对我国半导体产业的意义正文：【硅晶圆材料硬度手册】硅晶圆，作为一种半导体材料，广泛应用于集成电路、太阳能电池等领域。
硅晶圆材料的硬度对于其性能有着重要影响，因此了解硅晶圆材料的硬度特性及其提升技术对于我国半导体产业具有重要意义。
一、硅晶圆材料概述硅晶圆，又称硅片，是由单晶硅制成的圆形薄片。
硅晶圆是半导体器件制造过程中的基本材料，其作用是在其表面制作半导体器件。
随着半导体技术的不断发展，硅晶圆材料也在不断地完善和提高。
自20 世纪50 年代半导体技术诞生以来，硅晶圆材料经历了从第一代到第四代的演变。
目前，硅晶圆材料已经发展到以硅锗（SiGe）、氮化镓（GaN）等为代表的第三代半导体材料。
二、硅晶圆材料的硬度特性1.硬度的定义与测量方法硬度是指材料抵抗划痕的能力。
通常用摩氏硬度（HV）或布氏硬度（HB）来衡量。
硅晶圆材料的硬度主要受其晶格结构、缺陷、掺杂等因素影响。
2.硅晶圆材料的硬度范围硅晶圆材料的硬度一般在100-200 HV 之间，不同掺杂浓度和晶格结构的硅晶圆材料硬度有所差异。
3.硬度对硅晶圆性能的影响硅晶圆材料的硬度对其性能具有重要影响。
硬度高的硅晶圆材料具有更好的耐磨性、抗划痕能力和抗氧化性能，有利于提高半导体器件的可靠性和稳定性。
三、硅晶圆材料的硬度提升技术1.冷拉技术：通过冷拉工艺对硅晶圆进行拉伸，以改善其晶格结构，提高硬度。
2.热处理技术：通过高温处理，使硅晶圆材料中的晶界、位错等缺陷发生移动和聚集，从而提高硬度。
12寸硅片晶圆 -回复
12寸硅片晶圆-回复在现代科技的飞速发展中，硅片晶圆扮演着至关重要的角色。
作为集成电路和其他半导体器件的基础材料，硅片晶圆的制备和加工技术不断突破，为电子行业的发展提供了不可或缺的支撑。
本文将详细介绍12寸硅片晶圆的相关知识，从硅片晶圆的定义、制备材料、加工工艺等方面进行阐述。
一、硅片晶圆的定义和特点硅片晶圆是半导体工业中最常见的基片，它是以硅为主要材料制成的圆形平板。
它具有以下几个特点：1. 高纯度：为了保证电子元件的质量和稳定性，硅片晶圆要求材料具有极高的纯度。
通常采用的是多晶硅或单晶硅，其纯度可以达到99.9999以上。
2. 大尺寸：硅片晶圆的尺寸通常以直径来衡量，而12寸硅片晶圆的直径约为300毫米（约11.8英寸），是目前主流的规格之一。
尺寸的增大可以提高晶圆的制造效率和集成度，从而降低生产成本。
3. 平整度高：为了保证电子元件的可靠性和性能，硅片晶圆需具备较高的表面平整度。
制造过程中需要采用一系列的化学机械抛光（CMP）等工艺，使晶圆表面平坦度在纳米级别。
二、硅片晶圆的制备材料制备硅片晶圆的主要材料有多晶硅和单晶硅：1. 多晶硅（Polysilicon）：多晶硅是由多个晶粒组成的硅材料，具有较低的制备成本和较好的电子特性。
它通常通过化学气相沉积（CVD）或等离子体增强化学气相沉积（PECVD）等技术得到。
2. 单晶硅（Monocrystalline Silicon）：单晶硅是由单个晶粒组成的硅材料，具有更高的晶体质量和电子特性。
它通常通过Czochralski法或浮区法等技术得到。
三、硅片晶圆的制备工艺硅片晶圆的制备工艺主要包括以下几个步骤：1. 原料取样：根据具体需求选择相应的硅材料，并将其切割成合适的大小，以便后续加工。
2. 清洁处理：用一系列的化学溶液将原料进行清洗，去除表面的杂质和污染物。
同时，对硅片晶圆表面进行氢氧化或氯化等处理，以增加表面的粗糙度和改善表面特性。
3. 培养晶体：通过Czochralski法或浮区法等技术，在晶化炉中加热和冷却硅材料，使其逐渐形成晶体并且获得所需的晶粒大小和取向。
