软件系统分析与设计实验报告学院：计算机科学与技术学院专业：软件工程学号：*********姓名：***实验名称：图书管理系统用例建模时间：一、实验内容与要求本实验要求学生对学校的图书馆管理系统进行需求分析，对系统功能进行用例建模，画出用例图，类图以及相应的时序图。
在使用UML对系统建模时，学会使用UML建模工具，熟悉工具中的功能。
二、用例分析1、读者“借书还书系统”用例图(f还书(from Use Cases)1．1、行为者：主要行为者：读者。
1．2、前置条件：读者进入图书管理系统。
1．3、事件流：1.3.1、主要事件流：1.3.1.1：读者检索所需图书信息，并查看；1.3.1.2：读者检索到所需图书，登录系统，开始借书；1.3.1.3：系统查询图书信息，图书数目是否可借；1.3.1.3.1：图书显示可借，借书成功；1.3.1.3.2：图书显示不可借，借书失败；1.3.1.4：进入续借图书界面，续借图书；1.3.1.5：系统查看预约记录，1.3.1.5.1：没有冲突，续借成功；1.3.1.5.2：有冲突，续借失败；1.3.3.1：1.3.1.6：读者归还图书；1.3.1.6.1：归还时间没有逾期，归还成功；1.3.1.5.2：归还时间逾期，逾期处罚，归还成功；1.3.2、备选事件流：1.3.2.1：图书检索信息失败，未检索到图书，重新输入信息检索；1.3.2.2：未曾检索到用户检索的图书，系统显示相关联的信息的图书；1.3.2.3：用户名或密码输入错误，登录系统失败，重新输入用户名或密码登录；1.3.2.4：系统显示图书不可借后，进入图书预约界面，输入信息预约图书；1.3.3、异常事件流：1.3.3.1：读者登录系统失败，未曾注册用户；1.3.3.1.1：返回系统注册用户后，重新登录。
1．4、后置条件：退出系统。
1．5、1．6、扩展点：无。
2、“图书信息管理系统”用例图新书信息录入(f逾期通知(from Use Cases)(from Use Cases)2．1、行为者：主要行为者：管理员；2．2、前置条件：管理员打开图书信息管理系统；2．3、事件流：2.3.1：主要事件流：2.3.1.1：图书管理员输入管理员登录信息，登录系统；2.3.1.2：进入图书信息管理界面，查看已有图书信息，是否有需要购入图书；2.3.1.2.1：录入新购进图书信息，并确认；2.3.1.3：进入读者信息管理界面，管理已有用户信息；2.3.1.4：进入信息通知界面，查看已有用户图书借阅、预约情况；2.3.1.4.1：查看读者所预约图书，自动查询图书信息，确认是否已有可借图书，有则通知读者；2.3.1.4.2：查询读者已借图书信息，根据已借时间及归还时间分类；2.3.1.4.2.1：所借图书即将逾期，启动系统提醒功能；2.3.1.4.2.2：所借图书已经逾期，启动逾期及处罚通知功能；2.3.2：备选事件流：2.3.2.1：管理员用户名或登录名错误，重新登录；2.3.2.2：需要购进新图书，存储信息，通知相关人员；2.3.2.3：读者预约图书没有可借图书，不予通知；2.3.2.4：预约通知提醒后，删除该预约记录；2.3.2.5：读者所借图书距离归还时间仍很久，无需通知；2.3.3：异常事件流：2.3.3.1：登录失败超过一定次数后，系统冻结该用户名，一段时间后可以重用；2．4、后置条件：退出系统；2．5、扩展点：无。

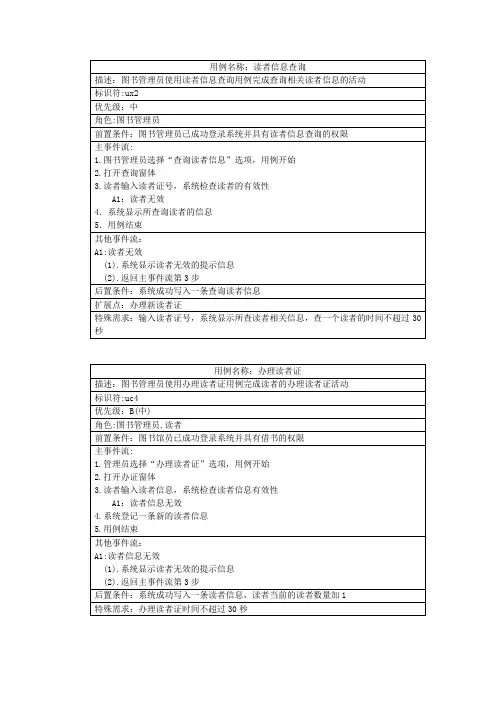

图书管理系统—用例描述
A1：读者无效
4. 管理员输入待借阅的图书条码号，检查图书有效性
A2：图书无效
5．系统登记一条新的借书信息
6．系统检查读者预定信息
A3:有预定
7．用例结束
其他事件流：
A1:读者无效
(1).系统显示读者无效的提示信息
(2).返回主事件流第3步
A2:
特殊需求：使用条码扫描仪和图书条码，预约一本书时间不超过30秒
(1). 系统显示图书无效提示信息
(2). 返回主事件流第4步
A3:有预定
(1). 系统提示预定信息，并取消预定
(2). 返回主事件流第7步
后置条件：系统成功写入一条借书信息，读者当前的借书数量加1
扩展点：
特殊需求：支持使用IC卡阅读器，输入读者证号，使用条码扫描仪和图书条码，借一本书时间不超过30秒
4.剔除新书信息
5.系统登记剔除一条旧书信息
6.用例结束
其他事件流：
A1:旧书条码无效
(1).提示新书条码无效
(2).返回主事件流第3步
后置条件：系统成功写入一条剔除旧书信息，当前的图书数量减1
特殊需求：支持使用条码扫描仪输入图书条码，剔除一本书时间不超过30秒
用例名称：统计月借阅情况
描述：馆长使用图书查询用例完成统计月借阅情况的活动
用例名称：剔除旧书
描述：图书管理员使用办理预定业务用例完成图书管理员剔除旧书活动
标识符:uc7
优先级：B(中)
角色:图书管理员
前置条件：图书馆员已成功登录系统并具有剔除旧书的权限
主事件流:
1.管理员选择“剔除旧书”选项，用例开始
2.打开剔除旧书窗体
图书管理系统典型用例图
用例ห้องสมุดไป่ตู้称
操作员信息更改
主要业务参与者
系统管理员
其他参与者
其他有兴趣的关联人员
图书采购者---对该书的受欢迎程度了解，以便对这方面书的采购
描述
该用例描述用于密码修改，操作员需知道原密码即可自行修改，忘记密码可由管理者直接修改。
前置条件
系统管理员
触发器
当操作员信息更改时
典型事件过程
参与者动作
第一步：系统管理员得到要更改的操作员的信息
触发器
当借阅者要借书、续借时
典型事件过程
参与者动作
第一步：借阅者提供要借阅的书籍或续借书籍
系统响应
第二步：系统验证所需的所有信息都提供后了之后做出响应
第三步：系统提取出要求的书籍的资料
替代事件过程
替代第2步：借阅者没有提供处理订单所需的所有信息，提示重新提交
替代第3步：系统中没有该书籍，无法出现关于此书籍的资料
前置条件
图书馆会员
触发器
当借阅者要借书、续借时
典型事件过程
参与者动作
第一步：借阅者提供本人信息
系统响应
第二步：系统验证所需的所有信息都提供后了之后做出响应
第三步：系统验证借阅者信息，判断身份是否符合。
第四步：系统提取借阅者的相关信息
替代事件过程
替代第2步：借阅者没有提供处理订单所需的所有信息，提示重新提交
前置条件
图书馆会员
触发器
当借阅者要预定时
典型事件过程
参与者动作
第一步：借阅者提供预定书籍信息
系统响应
第二步：系统验证所需的所有信息都提供后了之后做出响应
第三步：系统验证借阅者所想预定书是否超过上限
UML图书管理系统实例
1 使用Rational Rose绘制部署图的步骤
1. 打开部署图 2. 部署图工具栏按钮简介 3. 添加处理器 4. 增加处理器细节 5. 添加设备 6. 增加设备细节 7. 添加关联关系 8. 增加关联关系细节
ReservationFrame.j ava
ReturnItemFrame.j ava Fi ndBorrowerDial og.j ava
Ti tl eInfoWi ndow.java
LendItemFrame.j ava
Fi ndTitleDial og.j ava
Bo rro we rIn fo Wi n d o w.j a va
图书馆管理系统的用例图
1. 借阅者请求服务的用例图 2. 图书馆管理员处理借书、还书的用例图 3. 系统管理员进行系统维护的用例图
1. 借阅者请求服务的用例图
2. 图书馆管理员处理借书、还书的用例图
3. 系统管理员进行系统维护的用例图
用例图综述
用例图（Use Case Diagram）以每一个参与系统 的人员都能理解的方式列举系统的业务需求，它 将系统、子系统和类的行为可视化，以利于所有 参与人员准确理解这些元素，并确保软件的开发 人员最终实现这些元素。
.1 确定系统涉及的总体信息
图书馆管理员： ① 书籍借出处理 ② 书籍归还处理 ③ 预定信息处理
.1 确定系统涉及的总体信息
系统管理员： ① 增加书目 ② 删除或更新书目 ③ 增加书籍 ④ 减少书籍 ⑤ 增加读者帐户信息 ⑥ 删除或更新读者帐户信息 ⑦ 书籍信息查询 ⑧ 读者信息查询
图书馆管理系统uml
图书馆管理系统一、用例图本系统拟定的参与者有两类：读者和图书管理员。
1.图书管理员所包含的用例（1）登录系统：管理员可以通过登录该系统进行各项功能的操作。
（2）书籍管理：涉及对书籍的增、删、改等。
（3）书籍借阅管理：涉及借书、还书、预订、书籍逾期解决和书籍丢失解决等等。
（4）读者管理：包含对读者的增删改等操作。
（5）自动借书机的管理。
2.读者所包含的用例（1）登录系统（2）借书：进行借书业务。
（3）还书：读者具有的还书业务。
（4）查询：包含对个人信息和书籍信息的查询业务（5）预订：读者对书籍的预订业务。
（6）逾期解决：就是书籍过期后的缴纳罚金等。
（7）书籍丢失解决：对书籍丢失后的不同措施进行解决。
（8）自动借书机的使用等。
该图书馆管理系统的用例图如下：二、系统的顺序图顺序图是显示对象之间交互的图，这些对象是准时间顺序排列的。
该图书馆管理系统重要具有以下几个重要的顺序图：（1）借书顺序图（2）还书顺序图1、借书顺序图2、还书顺序图三、系统的状态图图书馆的书籍状态图如图5所示。
状态图说明：书籍在未变成图书馆在库书籍时，为新加书籍状态。
书籍处在在库状态时既可以预订也可以外借，外借后变为借出状态。
处在预订状态时也可以外借，超过预订时间期限则从预订状态直接转为可用状态。
借阅者在规定的预订时间内也可以考虑取消预订，取消预订后书籍的状态转为可用。
外借书籍归还后变为可用状态。
四、系统的活动图活动图描述的是某流程中的任务的执行，活动图描述活动是如何协同工作的，当一个操作必须完毕一系列事情，而又无法拟定以什么样的顺序来完毕这些事情时，活动图可以更清楚地描述这些事情。
下面描述了图书馆系统的借书、还书和预订的活动图。
1.借书活动图管理员一方面要扫描读者的借书证，检查证件是否符合图书馆借书条件，若该读者的借书数量尚未达成最大规定数量，并且其所借书籍均未属于过期范围，则符合借书条件。
则再扫描书籍条形码，检查书籍是否是不可借书籍或者已经被预订，若被预订，则取消预订，方可借书。
图书管理系统数据库设计示例
图书管理系统数据库设计示例第一篇：图书管理系统数据库设计示例图书管理系统数据库设计一个简单的图书管理系统包括图书馆内书籍的信息、学校在校学生的信息以及学生的借阅信息。
此系统功能分为面向学生和面向管理员两部分，其中学生可以进行借阅、续借、归还和查询书籍等操作，管理员可以完成书籍和学生的增加，删除和修改以及对学生，借阅、续借、归还的确认。
一、需求分析针对一般图书管理信息系统的需求，通过对图书管理工作过程的内容和数据流程分析，设计如下面所示的数据项：1．读者信息属性：读者学号，读者姓名，读者性别，联系电话，所在系，生效日期，失效日期，违章状况，累计借书，备注主键：读者学号2．书籍信息属性：ISBN，书名，作者，出版社，出版日期，简介，备注主键：ISBN 3．管理员信息属性：工作号，姓名，性别，电话，家庭住址，备注主键：工作号数据流程通过对系统的调查和可行性分析，画出系统的数据流程图：1．读者学生对图书管理系统的要求有：1）能按各种方式（比如书名、编号、作者）查询图书馆的藏书情况。
