网络互连的实验报告
网络连通测试实验报告
一、实验目的本次实验的主要目的是掌握网络连通性测试的方法，了解常用的网络测试命令，并学会使用这些命令检测网络故障，提高网络管理能力。
二、实验环境1. 操作系统：Windows 102. 网络设备：路由器、交换机、PC机3. 网络拓扑：星型拓扑结构4. IP地址规划：192.168.1.0/24三、实验内容1. 网络连通性测试（1）使用ping命令测试主机间的连通性在PC1上打开命令提示符，输入ping 192.168.1.2，观察结果。
若PC1与PC2之间的网络连通，则显示成功发送和接收数据包的信息。
（2）使用tracert命令跟踪数据包路径在PC1上打开命令提示符，输入tracert 192.168.1.2，观察结果。
tracert命令将显示数据包从PC1到PC2所经过的路由器，以及每个路由器的响应时间。
2. 网络故障排查（1）检测物理连接检查PC1和PC2之间的网线是否连接正常，确认网线未损坏。
（2）检查网络配置在PC1和PC2上分别输入ipconfig命令，查看IP地址、子网掩码、默认网关等信息，确认网络配置正确。
（3）检查防火墙设置在PC1和PC2上分别输入netstat -an命令，查看是否有被防火墙阻止的连接。
（4）检查路由器或交换设备故障检查路由器或交换设备的端口状态，确认端口未故障。
3. 网络性能测试（1）使用iperf命令测试网络带宽在PC1上打开命令提示符，输入iperf -c 192.168.1.2 -t 60 -b 1M，观察结果。
iperf命令将测试PC1和PC2之间的网络带宽，持续时间为60秒，带宽为1MB。
（2）使用netstat命令查看网络连接状态在PC1上打开命令提示符，输入netstat -an，观察结果。
netstat命令将显示PC1的所有网络连接状态，包括TCP、UDP和UNIX套接字。
四、实验结果与分析1. 网络连通性测试实验结果显示，PC1与PC2之间的网络连通性良好，能够成功发送和接收数据包。
《网络互联》实验报告11
《网络互连技术》实验报告实验名称实验十一：静态路由器系院专业12网络工程班级2班姓名江梦莹日期2014年10月10一、实验拓扑结构图：二、详细步骤说明：步骤1．画出实验拓扑结构图。
步骤2. 按实验拓扑图连接设备。
步骤3. 路由器更改主机名，标识使用的是哪台路由器。
步骤4. 在路由器Router A上配置接口的IP地址步骤5. 在路由器Router B上配置接口的IP地址步骤6. 在两台路由器上配置静态路由。
步骤7. 查看路由表和接口配置。
RouterA#show ip route查看路由信息表RouterA#show interface serial 0/0/0查看接口信息RouterB#show ip routeRouterB#show interface serial 0/0/1步骤7. 测试网络连通性。
（直接在路由器中Ping，本实验中没有使用PC机，直接用loopback模拟的网段）RouterA#ping 10.1.1.1RouterA#ping 10.1.2.1RouterB#ping 172.16.1.1RouterB#ping 172.16.2.1三、结果与分析（抓图说明）步骤1．画出实验拓扑结构图。
（如上）步骤2. 按实验拓扑图连接设备。
（略）步骤3. 路由器更改主机名，标识使用的是哪台路由器。
RouterB步骤4. 在路由器Router A上配置接口的IP地址SHOW IP INT brief步骤5. 在路由器Router B上配置接口的IP地址Show ip int brief步骤6. 在两台路由器上配置静态路由。
步骤7. 查看路由表和接口配置。
RouterA#show ip route查看路由信息表RouterA#show interface serial 0/0/0查看接口信息RouterB#show ip routeRouterB#show interface serial 0/0/1步骤7. 测试网络连通性。
测试网络连通实验报告
测试网络连通实验报告实验目的本实验旨在测试网络连通性，通过检测网络中的主机是否能够相互通信，以及诊断和解决网络通信中的问题。
实验材料- 一台笔记本电脑- 一条网线- 一个交换机实验过程1. 连接设备：首先，将笔记本电脑通过网线与交换机相连。
2. 确认设备配置：打开笔记本电脑的网络设置，确保网络配置正确，包括IP地址、子网掩码和默认网关等。
3. 检测局域网内连通性：使用ping命令测试局域网内其他设备的连通性。
在命令提示符或终端中输入`ping 目标IP地址`，观察是否有响应。
4. 检测跨网段连通性：如果局域网内连通性正常，现在可以测试不同网段之间的连通性。
在命令提示符或终端中输入`ping 目标IP地址`，观察是否能够收到回应。
5. 解决问题：如果在以上步骤中出现了连通性问题，可以尝试以下方法解决：- 检查物理连接：确认网线连接是否牢固，交换机电源是否正常。
- 检查配置：确认网络配置是否正确，包括IP地址、子网掩码和默认网关。
- 检查防火墙设置：防火墙设置可能会阻止网络通信，可以尝试关闭防火墙或修改相关设置。
- 检查路由器设置：如果网络中有路由器，确保路由器的配置正确，包括路由表和NAT设置等。
6. 记录结果：将每一步的测试结果记录下来，包括成功与失败的测试案例。
实验结果通过以上步骤，本次实验得出了以下结果：1. 局域网内连通性测试：所有主机都能够正常互相通信，ping命令的测试结果均为成功。
2. 跨网段连通性测试：不同网段之间的连通性也正常，ping命令的测试结果均为成功。
实验总结本次实验成功测试了网络的连通性，并通过尝试不同的解决方法解决了出现的问题。
在未来的网络配置和故障排除中，我们可以借鉴以下经验：- 确认物理连接是否牢固和设备电源是否正常，很多网络问题都是由于这些简单的问题导致。
- 提前检查设备的网络配置是否正确，包括IP地址、子网掩码和默认网关等。
- 如果出现连通性问题，可以尝试暂时关闭防火墙或修改防火墙设置，以排除防火墙的干扰。

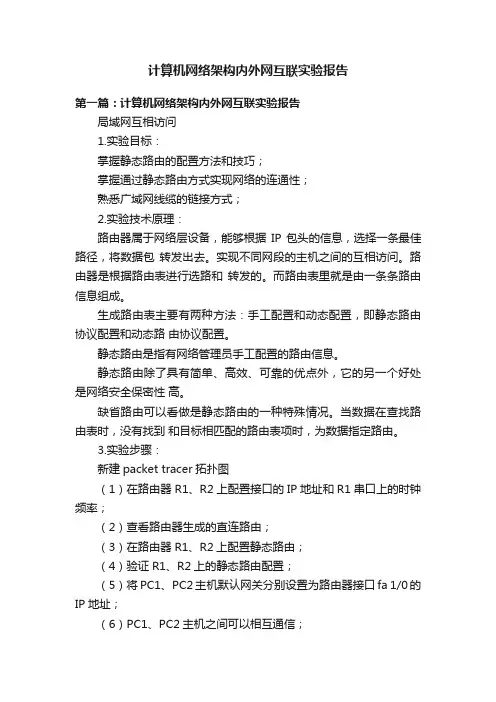

计算机网络架构内外网互联实验报告
计算机网络架构内外网互联实验报告第一篇：计算机网络架构内外网互联实验报告局域网互相访问1.实验目标：掌握静态路由的配置方法和技巧；掌握通过静态路由方式实现网络的连通性；熟悉广域网线缆的链接方式；2.实验技术原理：路由器属于网络层设备，能够根据IP包头的信息，选择一条最佳路径，将数据包转发出去。
实现不同网段的主机之间的互相访问。
路由器是根据路由表进行选路和转发的。
而路由表里就是由一条条路由信息组成。
生成路由表主要有两种方法：手工配置和动态配置，即静态路由协议配置和动态路由协议配置。
静态路由是指有网络管理员手工配置的路由信息。
静态路由除了具有简单、高效、可靠的优点外，它的另一个好处是网络安全保密性高。
缺省路由可以看做是静态路由的一种特殊情况。
当数据在查找路由表时，没有找到和目标相匹配的路由表项时，为数据指定路由。
3.实验步骤：新建packet tracer拓扑图（1）在路由器R1、R2上配置接口的IP地址和R1串口上的时钟频率；（2）查看路由器生成的直连路由；（3）在路由器R1、R2上配置静态路由；（4）验证R1、R2上的静态路由配置；（5）将PC1、PC2主机默认网关分别设置为路由器接口fa 1/0的IP地址；（6）PC1、PC2主机之间可以相互通信；第二篇：计算机网络实验报告计算机网络实验报告课程_ _ 实验名称 _姓名_________ ________ 实验日期：学号________ _________ 实验报告日期：同组人姓名_________________ 报告退发：(订正、重做)同组人学号_ _______________________ 教师审批签字：一.实验名称二.环境（详细说明运行的操作系统，网络平台，机器的IP地址）三.实验目的""四.实验内容及步骤（包括主要流程和说明，分工说明）五.实验结果六.实验中的问题及心得第三篇：计算机网络实验报告（模版）福建农林大学计算机与信息学院课程名称：姓名：系：专业：年级：学号：指导教师：职称：信息工程类实验报告计算机网络计算机科学与技术系计算机科学与技术2011级周术成老师2014年月日福建农林大学计算机与信息学院实验报告系：计算机与信息系专业：计算机科学与技术年级：2011姓名：学号：实验课程：_计算机网络实验室号____田C-305__计算机号：实验时间：指导教师签字：成绩：实验一以太网组网实验1．实验目的和要求1．熟悉局域网所使用的基本设备 2.掌握以太网组建方法 3.掌握网络连通性测试方法2．实验原理以太网事实上是一簇局域网技术，不同的以太网在链路层帧头的格式、电缆的类型和传输速度上有很大的差异以太网可以利用同轴电缆、双绞线、光缆等不同的传输介质进行组网，也可以运行10Mb/s、100Mb/s、1000Mb/s 的网络速度。
最新网络实验二组网实验实验报告
最新网络实验二组网实验实验报告
实验目的：
1. 掌握网络实验中二组网的基本原理和配置方法。
2. 学习如何通过实验环境搭建和优化网络性能。
3. 理解网络故障诊断的基本流程和处理方法。
实验环境：
1. 硬件设备：交换机、路由器、计算机、网络测试仪器。
2. 软件工具：网络协议分析软件、虚拟局域网（VLAN）配置工具、网络模拟软件。
实验步骤：
1. 设计网络拓扑结构，明确各设备之间的连接关系。
2. 配置交换机和路由器，包括VLAN划分、路由协议配置等。
3. 在计算机上设置IP地址和子网掩码，确保设备间可以通信。
4. 使用网络测试工具进行连通性测试，记录测试结果。
5. 分析网络性能，如传输速率、延迟等，并尝试进行优化。
6. 模拟网络故障，进行故障诊断和恢复操作。
实验结果：
1. 成功搭建了二组网环境，各设备间通信正常。
2. VLAN配置正确，不同VLAN间的隔离效果符合预期。
3. 路由协议配置有效，网络中的路由选择正确。
4. 网络性能测试显示，传输速率和延迟均在可接受范围内。
5. 通过调整配置参数，优化了部分网络性能。
6. 故障模拟和恢复操作顺利，加深了对网络故障处理的理解。
实验结论：
通过本次实验，我们对二组网的搭建、配置和优化有了更深入的理解。
同时，我们也学习到了如何进行网络故障的诊断和处理，这将对我们
未来在网络管理和维护方面的工作大有裨益。
双机互联实验报告小结
双机互联实验报告小结1. 实验简介双机互联实验是计算机网络实验课程的一次重要实践，旨在通过搭建双机互联的网络环境，学习和理解计算机网络的基本概念和原理，并加深对网络互联的理解和应用。
在本次实验中，我使用了两台计算机进行互联，通过网络协议实现了两台计算机之间的数据传输和通信。
2. 实验过程在实验开始前，我首先准备了两台计算机，分别配置了操作系统和网络连接。
然后，我通过网络连接将两台计算机互联，确保能够相互通信。
接下来，我学习了计算机网络的基本原理，包括数据传输、网络协议等内容。
在实验中，我使用了TCP/IP协议族进行双机互联，并学习了TCP和UDP等传输层协议的特点和使用方法。
在实验过程中，我首先学习了如何使用ping命令测试两台计算机之间的连通性。
通过ping命令，我可以向另一台计算机发送网络请求，并检查是否能够收到对方的响应。
这对于检查网络连接的稳定性和质量非常重要。
然后，我学习了如何使用telnet命令建立远程连接，可以通过telnet远程登录到另一台计算机的命令行界面。
这样，我可以在两台计算机之间进行实时的命令行交互，并进行文件传输等操作。
在实验过程中，我还学习了如何使用网络调试工具Wireshark进行网络抓包分析。
通过抓包分析，我可以捕获网络传输过程中的数据包，并查看其中的详细信息，如源地址、目的地址、协议类型、数据内容等。
这样，我可以更深入地理解数据传输的过程和机制。
3. 实验结果通过本次实验，我成功搭建了双机互联的网络环境，并进行了一系列的交互操作。
我使用ping命令测试了网络连接的稳定性和质量，并使用telnet命令进行了远程登录和命令行交互。
此外，我还使用Wireshark进行了网络数据包捕获和分析。
在实验过程中，我发现网络连接的质量对数据传输的速度和稳定性有着重要影响。
在网络连接不稳定的情况下，ping命令的传输时间会明显延迟，telnet命令的响应速度也会受到影响。
此外，通过分析Wireshark抓包数据，我更加深入地理解了数据传输的过程和机制，包括数据包的格式、传输方式以及网络协议的应用等。
网络互连实训总结
网络互连实训总结概述网络互连实训是一种通过建立和管理网络连接的实际操作，旨在提高学生的网络管理和维护能力。
本文将回顾最近进行的网络互连实训，总结实训过程中的经验和教训，并提出改进建议。
实训流程1.实训前准备：在实训开始之前，我们首先了解了网络互连的基本概念和原理，并熟悉了常用的网络设备和工具。
我们还进行了实操训练，包括设置IP地址、配置路由器和交换机等操作。
2.实训环境搭建：在实训开始之前，我们组建了一个小型网络环境，包括几台计算机、路由器和交换机。
我们使用了模拟软件来模拟真实的网络环境，并进行相关的配置和调试。
3.实训内容：实训内容包括网络拓扑设计、路由协议配置、网络安全设置等。
我们通过实际操作来学习和掌握这些技能。
我们还进行了网络故障排除和维护的实操训练，以提高我们的应急处理能力。
4.实训总结：在实训结束后，我们进行了一次总结会议。
我们对整个实训过程进行了回顾，讨论了遇到的问题和解决方案，并提出了一些建议和改进方向。
经验总结在进行网络互连实训过程中，我们获得了一些宝贵的经验，总结如下：1.团队合作：在实训过程中，团队合作非常重要。
我们通过分工合作，提高了效率，解决了许多问题。
团队成员之间的沟通和协作也是非常关键的。
2.实践操作：实践操作是提高网络互连能力的有效途径。
通过实际操作，我们可以更好地理解和掌握知识。
因此，我们建议在实训中注重实践操作的训练，而不仅仅是理论学习。
3.面对问题：在实训过程中，我们会遇到各种问题和挑战。
面对问题时，我们应该沉着冷静，分析问题的原因，并找到解决方案。
不要害怕犯错误，因为错误是学习的过程。
教训总结在实训过程中，我们也遇到了一些教训，总结如下：1.时间管理：我们在实训过程中遇到了时间不足的问题。
我们发现，提前规划和安排合理的时间表是非常重要的。
我们建议在实训前制定详细的计划，并充分考虑到各种可能的延误因素。
2.问题定位：在实训过程中，我们遇到了一些网络故障，但是我们花了很多时间来确定问题的根本原因。
网络互连实验报告
一、实验目的1. 熟悉网络互连的基本概念和原理。
2. 掌握网络互连设备的配置方法。
3. 学会使用网络互连设备实现不同网络之间的通信。
4. 提高网络故障排除和网络安全防护能力。
二、实验环境1. 硬件设备：路由器2台、交换机2台、PC5台、网线若干。
2. 软件环境：Windows操作系统、思科IOS软件。
三、实验内容1. 拓扑结构设计根据实验要求，设计以下网络拓扑结构：```PC1 PC2 PC3/ \ // \ // \ // \/r1 r2\ /\ /\ /\ /\ /r3PC4 PC5```2. 路由器配置（1）配置r1和r2的接口IP地址和子网掩码：r1：interface gigabitethernet 0/0ip address 192.168.1.1 255.255.255.0no shutdowninterface gigabitethernet 0/1ip address 192.168.2.1 255.255.255.0no shutdownr2：interface gigabitethernet 0/0ip address 192.168.1.2 255.255.255.0no shutdowninterface gigabitethernet 0/1ip address 192.168.2.2 255.255.255.0no shutdown（2）配置r1和r2之间的静态路由：r1：ip route 192.168.2.0 255.255.255.0 192.168.1.2 r2：ip route 192.168.1.0 255.255.255.0 192.168.2.1 3. 交换机配置（1）配置VLAN：r1：vlan 10name VLAN10interface vlan 10ip address 192.168.1.254 255.255.255.0no shutdownr2：vlan 20name VLAN20interface vlan 20ip address 192.168.2.254 255.255.255.0no shutdown（2）配置VLAN接口：r1：interface gigabitethernet 0/0switchport mode accessswitchport access vlan 10r2：interface gigabitethernet 0/0switchport mode accessswitchport access vlan 204. PC配置（1）PC1配置：ip address 192.168.1.100 255.255.255.0 default gateway 192.168.1.254dns-server 8.8.8.8（2）PC2配置：ip address 192.168.1.101 255.255.255.0 default gateway 192.168.1.254dns-server 8.8.8.8（3）PC3配置：ip address 192.168.2.100 255.255.255.0 default gateway 192.168.2.254dns-server 8.8.8.8（4）PC4配置：ip address 192.168.1.102 255.255.255.0 default gateway 192.168.1.254dns-server 8.8.8.8（5）PC5配置：ip address 192.168.2.101 255.255.255.0 default gateway 192.168.2.254dns-server 8.8.8.8四、实验结果与分析1. 测试PC1与PC2之间的通信：在PC1和PC2上分别ping对方IP地址，结果显示通信成功。
双机互联实验报告
双机互联实验报告一、实验目的通过搭建双机互联实验，了解和学习在实际应用中实现双机互联的方法与技术，掌握常见的网络连接方式和网络配置方法，提高对网络拓扑和网络协议的理解。
二、实验设备与工具1.实验设备：两台计算机、一个网络交换机、两根网线。
2. 实验工具：Windows系统、Wireshark抓包工具、SecureCRT远程连接软件。
三、实验步骤与过程1.搭建实验环境：将两台计算机和网络交换机连接起来，连接方式为一台计算机的网口连接到交换机，另一台计算机的网口连接到交换机，通过网线实现互联。
2.配置网络设置：分别登录两台计算机，打开“控制面板” - “网络和共享中心”，点击“更改适配器设置”，找到对应的以太网适配器，右键点击并选择“属性”。
在“属性”窗口中选择“Internet协议版本4(TCP/IPv4)”，点击“属性”，依据实际情况进行IP地址和子网掩码的设置。
例如，计算机1的IP地址配置为192.168.0.1，子网掩码配置为255.255.255.0；计算机2的IP地址配置为192.168.0.2，子网掩码配置为255.255.255.0。
点击“确定”保存设置。
3.配置默认网关：在“Internet协议版本 4(TCP/IPv4)属性”窗口中点击“高级”，在“默认网关”选项卡中点击“添加”按钮，设置网关地址为计算机1的IP地址（即192.168.0.1）。
点击“确定”保存设置。
4.检查网络连接：分别登录两台计算机，在命令提示符窗口中输入ping命令来测试网络连接。
在计算机1上输入“ping 192.168.0.2”，在计算机2上输入“ping 192.168.0.1”，确保两台计算机之间能够相互ping通。
5.抓包分析：在计算机1上安装Wireshark抓包工具，打开软件并选择对应的以太网适配器。
点击开始抓包，然后在计算机2上执行网络操作，例如访问网页或发送文件等。
在Wireshark软件中观察抓包结果，分析网络通信过程和数据包的内容。
网络互连实验
网络互连实验实验六网络互连一、实验目的1. 实现在运行于桌面上的多台虚拟机之间切换。
2. 通过一个网络共享虚拟机(例如一个公司局域网)，挂起和恢复虚拟机以及退出虚拟机。
3.了解DNS4.了解DHCP二、实验设备PC；Windows 98/2000操作系统；VMware Workstation三、实验原理（一）VMware WorkstationVMware Workstation 是一款功能强大的桌面虚拟计算机软件，提供用户可在单一的桌面上同时运行不同的操作系统，和进行开发、测试、部署新的应用程序的最佳解决方案。
VMware Workstation可在一部实体机器上模拟完整的网络环境，以及可便于携带的虚拟机器，其更好的灵活性与先进的技术胜过了市面上其他的虚拟计算机软件。
对于企业的IT开发人员和系统管理员而言，VMware 在虚拟网路，实时快照，拖曳共享文件夹，支持PXE 等方面的特点使它成为必不可少的工具。
1、VMware Workstation特性1 使用Unity来集成客户机与宿主机.2 更加强大的VM录制与回放功能.3 支持智能卡和相关读卡器.4 增强型ACE.5 改进型3D图形支持.2、VMware Workstation应用虚拟化提高 IT 效率和可靠性业务增长总是要求IT 基础设施不断扩展。
经常需要增加服务器以支持新应用，而这会导致许多服务器无法得到充分利用，进而致使网络管理成本增加，灵活性和可靠性降低。
虚拟化可以减少服务器数量的增加，简化服务器管理，同时明显提高服务器利用率、网络灵活性和可靠性。
将多种应用整合到少量企业级服务器上即可实现这一目标。
通过整合及虚拟化，数百台服务器可以减少至数十台。
10% 甚至更低的服务器利用率将提高到 60% 或更高。
IT 基础设施的灵活性、可靠性和效率也得到改进。
关键虚拟化要素企业级服务器（至少为双路服务器）多端口英特尔® PRO/1000 服务器网卡（至少要有三个端口才能进行虚拟化）VMware* 虚拟化软件套件多端口服务器网卡可提高可靠性，减少插槽限制与其它任何服务器一样，虚拟化服务器也需要高性能网络连接。
网络互连实验报告(思科模拟器)
《网络互联设计课程实验报告》 16 / 17 学年第二学期姓名：_学号：_班级：指导教师：计算机科学与工程学院2017【实验目的】熟练应用所学知识来实现三种状态：全网连通状态、远程登录状态和流量控制状态。
【背景描述】某校园网中，接入层设备采用二层交换机，汇聚层设备采用三层交换机，在接入交换机上划分了办公子网 VLAN20 和学生子网 VLAN30，在汇聚交换机上划分了服务器子网 VLAN10，为了保证网络的稳定性，接入层和汇聚层通过两条链路相连。
汇聚层交换机与 RouterA 相连，RouterA 与 RouterB 相连，RouterB 连接到 ISP，通过 ISP 连接到 Internet，另外在 RouterB 上连有一台主机 PC4，禁止 VLAN30 网段的主机访问 PC4，其他通过路由协议，实现全网互通。
另外，为了网管人员管理设备方便，要求在任意主机上都能远程登录任意一台交换机或路由器。
【实验器材】1）思科模拟器【实验过程】A：实现全网连通状态二层交换机的配置spanning-tree mode pvst 生成树协议interface FastEthernet0/1 0/1接口划分到vlan20 switchport access vlan 20interface FastEthernet0/2 0/2接口划分到vlan30 switchport access vlan 30!interface FastEthernet0/3 0/3接口和0/4接口开启trunk switchport mode trunk 模式作为冗余接口interface FastEthernet0/4switchport mode trunk三层交换机的配置ip routing 开启路由功能!spanning-tree mode pvst 生成树协议interface FastEthernet0/1 0/1接口划分到vlan10 switchport access vlan 10!interface FastEthernet0/2 0/2 0/3 0/4接口开启trunk switchport mode trunk 模式!interface FastEthernet0/3switchport trunk encapsulation dot1qswitchport mode trunk!interface FastEthernet0/4switchport trunk encapsulation dot1qswitchport mode trunk!interface Vlan10 为三个vlan分配IP地址（不ip address 192.168.1.190 255.255.255.192 同网段）!interface Vlan20ip address 192.168.1.62 255.255.255.192!interface Vlan30ip address 192.168.1.126 255.255.255.192在二层交换机中配置VLANSwitch#conf terEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#vlan 20Switch(config-vlan)#name teacherSwitch(config-vlan)#exitSwitch(config)#interface fast 0/1Switch(config-if)#switchport access vlan 20Switch(config-if)#exitSwitch(config)#vlan 30Switch(config-vlan)#name studentSwitch(config-vlan)#interface fast 0/2Switch(config-if)#switchport access vlan 30Switch(config-if)#exitSwitch(config)#int vlan20Switch(config-if)#Switch(config-if)#ip address 192.168.1.62 255.255.255.192 Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#int vlan30Switch(config-if)#ip address 192.168.1.127 255.255.255.192 Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#在三层交换机中配置VLANSwitch(config)#vlan 10Switch(config-vlan)#name serverSwitch(config-vlan)#exitSwitch(config)#vlan 20Switch(config-vlan)#name teacherSwitch(config-vlan)#exitSwitch(config)#vlan 30Switch(config-vlan)#name sutdentSwitch(config-vlan)#exitSwitch(config)#interface fast 0/1Switch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#int vlan 10Switch(config-if)#%LINK-5-CHANGED: Interface Vlan10, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to upSwitch(config-if)#ip add 192.168.1.190 255.255.255.192Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#int vlan 20Switch(config-if)#%LINK-5-CHANGED: Interface Vlan20, changed state to upSwitch(config-if)#ip add 192.168.1.62 255.255.255.192Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#int vlan 30Switch(config-if)#%LINK-5-CHANGED: Interface Vlan30, changed state to upSwitch(config-if)#ip add 192.168.1.126 255.255.255.192Switch(config-if)#no shutdownSwitch(config-if)#exit(将连接到路由器的端口改为trunk模式)Switch(config)#interface fast 0/2Switch(config-if)#switchport mode accessSwitch(config-if)#switchport mode trunk在三（二）层交换机中配置svi和生成树协议Switch(config)#interface fast 0/3Switch(config-if)#switchport mode trunkCommand rejected: An interface whose trunk encapsulation is "Auto" can not be configured to "trunk" mode.(不能直接转换为trunk，所以先转换为access)Switch(config-if)#switchport mode accessSwitch(config-if)#switchport mode trunkSwitch(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan30, changed state to upSwitch(config-if)#interface fast 0/4Switch(config-if)#switchport mode accessSwitch(config-if)#switchport mode trunkSwitch(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed state to upSwitch(config-if)#exit在router0上实现单臂路由配置Router#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int f 0/0Router(config-if)#no ip addRouter(config-if)#duplex autoRouter(config-if)#speed autoRouter(config-if)#exitRouter(config)#int fast 0/0.1Router(config-subif)#%LINK-5-CHANGED: Interface FastEthernet0/0.1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.1, changed state to upRouter(config-subif)#enc dot1q 20Router(config-subif)#ip add 192.168.1.62 255.255.255.192Router(config-subif)#int f 0/0.2Router(config-subif)#%LINK-5-CHANGED: Interface FastEthernet0/0.2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.2, changed state to upRouter(config-subif)#enc dot1q 30Router(config-subif)#ip add 192.168.1.126 255.255.255.192Router(config-subif)#int f 0/0.3Router(config-subif)#%LINK-5-CHANGED: Interface FastEthernet0/0.3, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.3, changed state to upRouter(config-subif)#enc dot1q 10Router(config-subif)#ip add 192.168.1.190 255.255.255.192Router(config-subif)#int f 0/0Router(config-if)#no shutdownRouter(config-if)#分别配置两台路由器的静态路由Router0Router1A:全网通测试结果（以测试机PC0【192.168.1.1】为例）Server0:192.168.1.129Pc1:192.168.1.65Pc2:192.168.4.1B: 远程登录状态开启两台路由器的远程登录Router#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#line vty 0 4Router(config-line)#password 123456Router(config-line)#loginRouter(config-line)#exitRouter(config)#enable password 123456Router(config)#endRouter#两台交换机分配网段（192.168.1.192.0）为VLAN1分配地址1.二层交换机switch1(config)#int vlan1switch1(config-if)#ip address 192.168.1.193 255.255.255.192switch1(config)#line vty 0 4switch1(config-line)#password 123456switch1(config-line)#loginswitch1(config-line)#exitswitch1(config)#enable password 123456switch1(config)#end2.三层交换机switch1(config)#int vlan1switch1(config-if)#ip address 192.168.1.194 255.255.255.192switch1(config)#line vty 0 4switch1(config-line)#password 123456switch1(config-line)#loginswitch1(config-line)#exitswitch1(config)#enable password 123456switch1(config)#end3.Route0分配一个子端口Router(config)#int fast 0/0.4Router(config-subif)#enc dot1q 1Router(config-subif)#ip add 192.168.1.254 255.255.255.192Router(config-subif)#exitRouter(config)#B:远程登录测试结果（以测试机PC2【192.168.4.1】为例）Router1:192.168.4.254Router0:192.168.3.1switch2:192.168.1.194switch1:192.168.1.193C: 流量控制状态在route1中配置访问控制列表router1#conf tEnter configuration commands, one per line. End with CNTL/Z. router1(config)#access-list 1 deny 192.168.1.64 0.0.0.63 router1(config)#access-list 1 permit anyrouter1(config)#int fast 0/0router1(config-if)#ip access-group 1 outrouter1(config-if)#exitrouter1(config)#C:远程登录测试结果（教师子网通，学生子网不通）【实验总结】在本次实验中，比较困难的地方在于全网通信，其中重点是三层交换机和二层交换机之间的svi虚拟接口技术，三层交换机和路由器之间的单臂路由配置，还有三层路由器上的192.168.1.0要划分成为四个字网，分别配置给学生子网、教师子网、服务器和交换机远程管理。
计算机网络实验报告（通用7篇）
计算机网络实验报告计算机网络实验报告(通用7篇)在经济飞速发展的今天，报告使用的次数愈发增长，其在写作上有一定的技巧。
我敢肯定，大部分人都对写报告很是头疼的，以下是小编收集整理的计算机网络实验报告，希望对大家有所帮助。
计算机网络实验报告1一、需求分析建设一个以办公自动化、计算机辅助教学、现代计算机校园文化为核心，以现代网络技术为依托，技术先进、扩展性强、能覆盖全校主要楼宇的校园主干网络，将学校的各种pc机、工作站、终端设备和局域网连接起来，并与有关广域网相连，在网上宣传自己和获取Internet网上的教育资源。
形成结构合理，内外沟通的校园计算机系统，在此基础上建立满足教学、研究和管理工作需要的软硬件环境，开发各类信息库和应用系统，为学校各类人员提供充分的网络信息服务。
系统总体设计将本着总体规划、分步实施的原则，充分体现系统的技术先进性、高度的安全可靠性，同时具有良好的开放性、可扩展性、冗余性。
本着为学校着想，合理使用建设资金，使系统经济可行。
具体包括下以几个方面:1、内网络能够高速访问FTP服务器现在或上传文件实现资源共享功能，实现对不同类型的用户划分不同的权限,限制不同类型的用户只能访问特定的服务资源。
可以下载和上传资料文件，访问速度可以对指定的用户进行级别的划分。
2、建设Web服务器对外实现信息发布，对内实现教学教务管理。
网站发布学校新闻、通知、学校的活动等相关内容。
实现学生能够在网上进行成绩查询、网上报名、网上评教等功能；以及教师的信息查询、教学数据上传等。
3、建设邮件服务器以满足校园内部之间和内、外网这间的大量邮件传输的需求。
4、实现内网划分多个VLAN，实现校园内不同校区，不同楼宇，不同楼层的多客户接入。
5、内部实现PC间实现高速互访，同时可以访问互联网。
网络内同一IP段内的PC机可以通过网上邻居实现高速互访，传送资料文件等，解决不同楼宇，不同楼层之间通过移动存储设备传送数据费时、费力的问题。
网线接发实验报告
网线接发实验报告1. 实验目的本实验旨在通过连接和传输数据的测试，评估不同类型网线在网络接发中的性能和稳定性，并理解网线的分类和用途。
2. 实验设备- 两台计算机- 不同类型的网线（Cat 5、Cat 5e、Cat 6、Cat 6a、光纤）3. 实验步骤1. 首先，将一个端口连接到发送计算机（计算机A）的以太网口，将另一个端口连接到接收计算机（计算机B）的以太网口。
2. 使用Cat 5网线进行传输测试。
在计算机A上选择一个大文件（超过1GB），复制到计算机B，记录传输过程中的速度和稳定性。
3. 重复步骤2，分别使用Cat 5e、Cat 6、Cat 6a和光纤网线进行传输测试，记录结果。
4. 实验结果以下是实验过程中的结果数据：4.1 使用Cat 5网线的测试结果- 速度：平均传输速度为100 Mbps，波动范围在90-95 Mbps之间。
- 稳定性：在传输过程中偶尔出现速度降低或连接中断的情况。
4.2 使用Cat 5e网线的测试结果- 速度：平均传输速度为1 Gbps，波动范围在950-980 Mbps之间。
- 稳定性：传输过程中几乎没有速度降低或连接中断的情况，较Cat 5网线更稳定。
4.3 使用Cat 6网线的测试结果- 速度：平均传输速度为1 Gbps，波动范围在980-990 Mbps之间。
- 稳定性：与Cat 5e网线相比，传输过程中的速度和稳定性基本相似。
4.4 使用Cat 6a网线的测试结果- 速度：平均传输速度为10 Gbps，波动范围在9.5-9.8 Gbps之间。
- 稳定性：传输过程中几乎没有速度降低或连接中断的情况，较之前的网线类型更加稳定。
4.5 使用光纤网线的测试结果- 速度：平均传输速度为10 Gbps，稳定在10 Gbps。
- 稳定性：传输过程中几乎没有速度降低或连接中断的情况，是所有网线类型中最稳定的。
5. 实验分析与讨论根据以上测试结果可以得出以下结论：- Cat 5网线可以用于正常家庭和小型办公环境中，但在大型网络传输方面有一定限制。
网络双机互联实验报告
网络双机互联实验报告1. 引言网络双机互联实验是一种模拟了网络环境中两台计算机之间的通信过程的实验。
通过此实验可以学习和掌握计算机网络中的基础知识，包括IP地址设置、子网划分、路由配置等内容。
本报告将详细介绍实验的目的、实验所用工具以及实验步骤和结果。
2. 实验目的本实验的主要目的是通过模拟网络环境，实现两台计算机之间的互联通信。
具体目标如下：1. 学习和理解IP地址的设置方法和规则；2. 理解子网划分的原理和方法；3. 掌握路由器的配置和使用；4. 能够完成两台计算机之间的互联通信。
3. 实验工具本实验使用了以下工具：1. 虚拟机软件：VMware Workstation；2. 操作系统：Ubuntu 20.04；3. 计算机网络模拟软件：GNS3。
4. 实验步骤4.1 网络拓扑设置1. 在VMware Workstation中创建两个虚拟机，分别命名为A和B，并分别配置IP地址和子网掩码。
- 虚拟机A：IP地址为192.168.1.1，子网掩码为255.255.255.0；- 虚拟机B：IP地址为192.168.1.2，子网掩码为255.255.255.0。
2. 在GNS3中创建两个路由器，分别命名为R1和R2，并配置两个路由器的接口和IP地址。
- R1的接口Fa0/0：IP地址为192.168.1.254，子网掩码为255.255.255.0；- R2的接口Fa0/0：IP地址为192.168.2.254，子网掩码为255.255.255.0。
3. 设置两台虚拟机和两台路由器的连接方式。
将虚拟机A连至R1的Fa0/0接口，虚拟机B连至R2的Fa0/0接口。
4.2 路由器配置1. 打开GNS3中的R1路由器的终端窗口，并进入特权模式。
R1> enable2. 进入全局配置模式并配置R1的路由信息。
R1configure terminalR1(config)ip route 192.168.2.0 255.255.255.0 192.168.1.2这里的路由信息表示将目的网段192.168.2.0/24通过下一跳地址192.168.1.2发送出去。
网络连通探测实验报告
网络连通探测实验报告一、实验目的本实验的主要目的是通过网络连通探测实验，掌握基本的网络连通性测试方法和工具，并了解网络通信过程中的各种情况。
二、实验原理在进行网络连通探测实验前，需要先了解一些基本的网络连通性测试原理。
网络连通性测试是指通过一系列的测试方法，判断两个或多个网络节点之间是否存在可通信的路径。
连通性测试常用的方法包括：Ping命令、Tracert命令和网络连通性测试工具等。
- Ping命令：Ping命令是最常用的连通性测试方法之一，它通过发送一个特殊的数据包到目标主机并等待接收响应，如果成功接收到响应，则表示两台主机之间存在连通性。
- Tracert命令：Tracert命令用于跟踪数据包在网络中的路径，通过显示数据包从本地主机到目标主机的跳数和跳转所花费的时间，可以判断主机之间的通信延迟和网络故障点。
- 网络连通性测试工具：如Cacti、Zabbix等，这些工具通过不断发送网络数据包并监视目标主机的响应情况，给出的结果可以更加直观地反映网络的连通状况。
三、实验步骤本实验使用Ping命令进行网络连通性测试，具体步骤如下：1. 打开命令提示符窗口，输入`ping 目标IP地址`，即可开始Ping测试。
2. 等待一段时间后，查看Ping测试结果。
如果接收到正常的响应，表示两台主机之间存在连通性；如果出现“请求超时”或“目标主机不可达”等错误信息，表示两台主机之间无法连通。
四、实验数据和分析本实验以测试局域网内两台主机之间的连通性为例，具体结果如下：- 主机A IP地址：192.168.1.100- 主机B IP地址：192.168.1.200通过Ping命令测试两台主机的连通性，结果如下：Ping 192.168.1.200 具有32个字节的数据:来自192.168.1.200 的回复: 字节=32 时间=1ms TTL=128来自192.168.1.200 的回复: 字节=32 时间=2ms TTL=128来自192.168.1.200 的回复: 字节=32 时间=2ms TTL=128来自192.168.1.200 的回复: 字节=32 时间=1ms TTL=128192.168.1.200 的Ping 统计信息:数据包: 已发送= 4，已接收= 4，丢失= 0 (0% 丢失)，往返行程的估计时间(以毫秒为单位):最短= 1ms，最长= 2ms，平均= 1ms根据Ping测试的结果，可以得出结论：主机A和主机B之间存在连通性，数据包往返时间较短，丢包率为0%。
网络互连实训总结
网络互连实训总结网络互连实训总结网络互连实训是我在大学期间的一次非常重要的实践教育活动。
通过这次实训，我深刻体会到了网络互连的重要性和优势，并且对网络设备的配置和维护有了更深入的了解。
以下是我对这次实训的总结。
首先，我学到了网络互连的基本概念和原理。
在实训中，我学习了以太网、局域网、广域网的基本知识，了解了网络设备之间的互联技术和协议，例如交换机、路由器、网关、TCP/IP协议等。
我学会了如何配置路由器和交换机，设置网络拓扑和IP地址，以及如何查看和管理网络设备的日志和状态。
这些知识为我今后在网络配置和维护方面的工作打下了坚实的基础。
其次，我掌握了网络故障排除和维护技巧。
在实训过程中，我们遇到了很多常见的网络故障，例如链路断开、IP地址冲突、路由错误等。
通过和同学们的合作和老师的指导，我学会了如何使用ping命令和tracert命令来定位故障所在，并且能够迅速地解决问题。
我也学会了如何备份和恢复网络设备的配置文件，以防止数据丢失和设备故障。
这些技巧对我今后的工作非常重要，能够提高我在网络维护和故障排除方面的能力。
再次，我深刻认识到网络安全的重要性。
在实训中，我们接触了一些基本的网络安全知识，例如防火墙、VPN、入侵检测系统等。
我们学习了如何设置访问控制列表（ACL）来保护网络安全，如何设置虚拟专用网络（VPN）来提供安全的远程访问，以及如何使用入侵检测系统（IDS）来监控网络入侵行为。
这些知识让我对网络安全有了更全面的认识，并且激发了我进一步学习和研究网络安全的兴趣。
最后，通过这次实训，我还学会了团队合作和沟通技巧。
在实训中，我们需要和同学们一起进行项目的规划和实施，每个人负责不同的任务。
通过合作和沟通，我们能够更好地完成任务，并且有效地解决问题。
我学会了如何聆听他人的意见和建议，并且善于和团队成员交流。
这些能力不仅在实训中非常重要，而且也对今后的职业发展非常有帮助。
总的来说，网络互连实训是我大学期间非常有意义的一次经历。
路由器实验报告1汇总
路由器实验报告1汇总为了更好地理解和掌握路由器的工作原理，我们进行了一系列的实验。
本文将对实验内容进行汇总和总结，并提供详细的实验结果和分析。
一、实验概述在本次实验中，我们使用了一台路由器设备，并进行了以下几个方面的实验内容：路由器的基本设置与配置、网络的互连与通信、路由协议的配置与调整、网络故障排除与处理等。
二、实验内容2.1 路由器的基本设置与配置在第一个实验中，我们首先了解了路由器的基本概念和工作原理。
然后，通过对路由器设备的设置和配置，我们成功建立了基本的网络连接，并进行了相关的网络测试。
2.2 网络的互连与通信在第二个实验中，我们深入探讨了网络的互连与通信。
通过配置路由器的接口和地址，我们实现了多个网络之间的互通，并进行了网络通信的测试和分析。
2.3 路由协议的配置与调整在第三个实验中，我们学习了常见的路由协议，并在路由器上进行了相应的配置和调整。
通过对路由协议的学习和实践，我们成功实现了网络的自动路由选择和优化。
2.4 网络故障排除与处理在第四个实验中，我们面对了一系列网络故障，并通过对路由器的故障排除和处理，成功恢复了网络的正常运行。
这个实验对于我们理解网络故障排除的流程和方法具有重要的意义。
三、实验结果与分析3.1 路由器的基本设置与配置在这个实验中，我们根据由实验指导书给出的教程，成功地完成了路由器的基本设置和配置。
通过对网络的测试和监控，我们发现路由器能够正常工作，并实现了网络间的通信。
3.2 网络的互连与通信通过对路由器接口和地址的配置，我们成功实现了多个网络之间的互通。
通过网络通信的测试，我们发现数据能够正常传输，并且延迟较低，网络的吞吐量也较高。
3.3 路由协议的配置与调整在这个实验中，我们学习并实践了常见的路由协议，包括静态路由和动态路由。
通过对路由器的配置和调整，我们成功实现了网络的自动路由选择，并提高了整个网络的性能和稳定性。
3.4 网络故障排除与处理在面对网络故障时，我们采取了一系列的排除和处理措施。
网络互连的实验报告
实验一IP子网间的通信1.实验的目的：1.1 掌握用路由器、交换机进行局域网互联配置；1.2 理解交换机、路由器的工作原理。
2.实验的内容：2.1 利用二层交换机构成一局域网或者说是广播网；2.2 创建两个IP子网，每台交换机分属一个子网；2.3 利用路由器连接局域网，并且为连接端口配置两个IP地址作为两个IP子网的网关，实现子网1和子网2的互联通信。
3.实验的原理：3.1 通过路由器实现子网间的通信，其原理如下：路由器工作在OSI模式中的第三层，即网络层。
路由器利用网络层定义的“逻辑”上的网络地址（即IP地址）来区别不同的网络，实现网络的互联和隔离，保持各个网络的独立。
路由器不转发广播消息，而是把广播消息限制在各自的网络内部。
发送到其他网络的数据先是被送到路由器，在由路由器转发出去。
同一个子网内的主机可以自由通信，不同的子网间的主机不能直接通信，要借助路由器。
3.2 通过交换机可以实现子网内部的通信，它原理如下：交换机工作在OSI模式中的第二层，即数据链路层。
交换机内部维护着一张连接的启动计算机的网卡地址和端口对应表。
它接收到的所有的帧进行检查，读取帧中源MAC地址，基于数据中携带的目标MAC地址转发到对应的端口，实行过滤转发而不是广播方式传送。
交换机工作的时候，只有请求端口iuhe目的的端口间相互响应而不会影响到其他端口，因此能有效的隔离冲突和压抑广播风暴的产生。
4. 实验的环境：华为路由器一台、华为二层交换机一台、Console口线一根、主机四台，标准网线若干5.实验的步骤：5.1 连接各个设备，如图所示：5.2 配置路由器的E0端口的IP地址和它的子网掩码，作为192.168.2.0的子网网关：[Router] interface e0[Router-Ethernet0] ip address 192.168.2.254 255.255.255.05.3 在E0端口增加第二条IP地址和它的子网掩码，作为192.168.3.0的子网网关：[Router] interface e0[Router-Ethernet0] ip address 192.168.3.254 255.255.255.0 sub5.3 配置路由器的rip协议，实现两个子网间的通信：[Router] rip[Router-rip] network 192.168.2.0[Router-rip] network 192.168.3.05.4 配置各个PC主机的IP地址、子网掩码和默认网关，实现两个子网间的PC主机能相互ping通。
网络互连实验文档
目录一、交换机基本设置 (5)1.1实验拓扑 (5)1.2 实验说明 (5)1.3操作命令 (5)二、路由器基本设置 (7)1.1实验拓扑 (7)1.2 实验说明 (7)1.3操作命令 (7)三、静态路由实验文档 (9)3.1实验拓扑 (9)3.2 IP规划说明 (9)3.3 实验说明 (9)3.4 命令查看 (10)3.5 效果查看 (13)四、RIP路由实验文档 (16)3.1实验拓扑 (16)3.2 IP规划说明 (16)3.3 实验说明 (16)3.4 命令查看 (17)3.5 效果查看 (20)五、RIPv2路由实验文档 (23)5.1实验拓扑 (23)5.2 IP规划说明 (23)5.3 实验说明 (23)5.4 命令查看 (24)5.5 效果查看 (28)六、VLAN (30)6.1实验拓扑 (30)6.2 IP规划说明 (30)6.3 实验说明 (30)6.4操作命令 (31)6.5效果查看 (32)6.6结论及解决方案 (33)6.7 Trunk配置及效果查看 (34)6.8结论及解决方案 (35)七、VTP (36)7.1实验拓扑 (36)7.2 IP规划说明 (36)7.3 实验说明 (36)7.4操作命令 (37)7.5效果查看 (38)八、单臂路由 (40)8.1实验拓扑 (40)8.2 IP规划说明 (40)8.3 实验说明 (40)8.4操作命令 (41)8.5效果查看 (43)九、多层交换机的VLAN间路由 (45)9.1实验拓扑 (45)9.2 IP规划说明 (45)9.3 实验说明 (45)9.4操作命令 (46)9.5效果查看 (47)十、以太通道 (49)10.1实验拓扑 (49)10.2 IP规划说明 (49)10.3 实验说明 (49)10.4操作命令 (50)10.5效果查看 (52)11.1实验拓扑 (53)11.2 IP规划说明 (53)11.3 实验说明 (53)11.4操作命令 (53)11.5效果查看 (61)十二、ACL (62)12.1实验拓扑 (62)12.2 IP规划说明 (62)12.3 实验说明 (62)12.4操作命令 (62)十三、PPP认证实验 (63)12.1实验拓扑 (63)12.2 IP规划说明 (63)12.4操作命令 (63)12.5效果查看 (65)十四、NAT (67)14.1实验拓扑 (67)14.2 IP规划说明 (67)14.3 实验说明 (67)14.4操作命令 (67)14.5效果查看 (70)十五、802.1X认证 (73)15.1实验拓扑 (73)15.2 IP规划说明 (73)15.3 实验说明 (73)15.4操作命令 (73)15.5效果查看 (75)十六、VOIP (76)16.1实验拓扑 (76)16.2 IP规划说明 (76)16.4操作命令 (76)16.5效果查看 (78)一、交换机基本设置1.1实验拓扑1.2 实验说明使用Packet Tracer 5.0模拟器1.3操作命令>enable \\ 从用户模式进入特权模式#conf t \\ 从特权模式进入全局配置模式(config)#host sw2 \\ 更改交换机名称为SW2 (config)#ena password 123 \\ 设置无加密特权密码(config)#ena secret 123456 \\ 设置加密特权密码(config)#service password-encryption \\启用加密服务(config)#no ip domain-lookup \\关闭域名解析(config)#line con 0 \\ 进入控制台0口(config-line)#password 123 \\ 设置控制台密码(config-line)#login \\ 登陆时启用控制台密码(config-line)#exec-time 0 0 \\设置超时时间(config-line)#logging syn \\输出同步(config-line)#exit(config)#line vty 0 4 \\ 进入VTY线路(config-line)#password 123 \\ 设置VTY密码(config-line)#login \\ 登陆时启用VTY 密码(config-line)#exit(config-if)#int vlan 1 \\ 进入vlan 1(config-if)#ip add 192.168.101.110 255.255.255.0 \\ 配置IP地址和子网掩码(config-if)#exit(config)#int fa1/1 \\ 进入快速以太口1/1(config-if)#no shu \\ 激活快速以太口1/1(config-if)#description to pc2 \\描述快速以太口1/1与PC2相连(config-if)#speed 100 \\ 设置速度为100M(config-if)#duplex full \\ 设置为全双工(config-if)#exit#show version \\ 查看交换机的版本信息#show interface \\ 详细查看交换机的每一个端口信息#show ip int brief \\ 简要查看交换机的每一个端口信息#show run \\ 查看交换机正在运行的配置文件#show mac-address-table \\ 查看交换机的MAC地址表二、路由器基本设置1.1实验拓扑1.2 实验说明使用Packet Tracer 5.0模拟器1.3操作命令1.3.1、路由基本配置：Router>enable \\从用户模式进入特权模式（从特权模式返回用户模式使用disable）Router#configure terminal \\从特权模式进入全局配置模式（返回：exit,end,ctrl+z）Router(config)#hostname R1 \\给路由器取名字（打标识）R1(config)#enable password admin \\设置从用户模式进入特权模式所需要的明文密码R1(config)#enable secret cisco \\设置从用户模式进入特权模式所需要的密文密码（两个都设置时密文密码起作用）R1(config)#banner motd ! please don't get in here ! \\设置登陆时的提示信息，一般使用严谨的语句来警告他人：“不要非法登入”或者是“不要未经授权就登入”R1(config)#no ip domain-lookup \\关闭域名解析服务（打开使用(config)#ip domain-lookup）R1(config)#line console 0 \\进入控制台线路配置模式R1(config-line)#exec-timeout 0 0 \\设置永不超时（前面单位是分钟，后面是秒钟）R1(config-line)#logging synchronous \\设置提示信息不打断命令的输入R1(config-line)#password cisco \\设置线路密码（当通过线路登陆时可以使用该密码，即刚进入路由器时要求输入的那个密码）R1(config-line)#login \\设置线路密码在登陆时进行验证R1(config-line)#exit \\退出线路配置模式R1(config)#line vty 0 4 \\进入虚拟终端线路配置模式，并对0号到4号线路进行配置R1(config-line)#exec-timeout 0 0R1(config-line)#logging synchronousR1(config-line)#password ciscoR1(config-line)#loginR1(config-line)#exitR1(config)#interface serial 1/1 \\进入接口配置模式（(config)#interface 接口类型模块编号/接口编号）R1(config-if)#no shutdown \\激活接口（关闭使用(config-if)#shutdown）R1(config-if)#ip address 10.10.10.1 255.255.255.0\\配置IP地址R1(config-if)#clock rate 64000\\设置时钟频率（该设置只在串行链路的DCE端进行设置）R1(config-if)#exitR1(config)#interface fastEthernet 0/0R1(config-if)#no shutdownR1(config-if)#ip address 192.168.1.1 255.255.255.0R1(config-if)#exit查看DCE端的命令如下：Router#show controller serial 接口编号1.3．2、CDP：Cisco 发现协议CDP 是一个私有的协议,通过这个协议你可以发现你直接相连的Cisco设备的一些相关信息.CDP 发现邻居设备与运行的协议栈无关.物理介质必须支持 Subnetwork Access Protocol (SNAP) 封装.CDP 运行于Cisco IOS?软件版本10.3以上和Cisco的交换机和HUB信息概要包括:设备标识符、地址信息、端口号、能力、平台Router#show cdp 参数 \\显示CDP相关的一些信息Router(config)#no cdp run \\全局关闭CDPRouter(config-if)#no cdp enable \\在接口上关闭CDP可以根据SHOW 出来的信息绘制出网络的拓扑图三、静态路由实验文档3.1实验拓扑3.2 IP规划说明R1：E1/0:12.12.12.1/24 E1/1:13.13.13.1/24 E1/2:14.14.14.1/24 LO1:1.1.1.1/24R2：E1/0:12.12.12.2/24 F0/0:2.2.2.1/24R3：E1/1:13.13.13.3/24 F0/0:3.3.3.1/24R2：E1/2:14.14.14.4/24 F0/0:4.4.4.4/24主机0:f0/0:2.2.2.200/24 gw:2.2.2.1主机1:f0/0:3.3.3.200/24 gw:3.3.3.1主机2:f0/0:4.4.4.200/24 gw:4.4.4.13.3 实验说明静态路由需要宣告自己的非直连网段，所以要在每个路由器上寻找自己的非直连网段，并按照静态路由的规则宣告，可达到全网互通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一IP子网间的通信1. 实验的目的：1.1 掌握用路由器、交换机进行局域网互联配置；1.2 理解交换机、路由器的工作原理。
2.实验的内容：2.1 利用二层交换机构成一局域网或者说是广播网；2.2 创建两个IP子网，每台交换机分属一个子网；2.3 利用路由器连接局域网，并且为连接端口配置两个IP地址作为两个IP子网的网关，实现子网1和子网2的互联通信。
3.实验的原理：3.1 通过路由器实现子网间的通信，其原理如下：路由器工作在OSI模式中的第三层，即网络层。
路由器利用网络层定义的“逻辑”上的网络地址（即IP地址）来区别不同的网络，实现网络的互联和隔离，保持各个网络的独立。
路由器不转发广播消息，而是把广播消息限制在各自的网络内部。
发送到其他网络的数据先是被送到路由器，在由路由器转发出去。
同一个子网内的主机可以自由通信，不同的子网间的主机不能直接通信，要借助路由器。
3.2 通过交换机可以实现子网内部的通信，它原理如下：交换机工作在OSI模式中的第二层，即数据链路层。
交换机内部维护着一张连接的启动计算机的网卡地址和端口对应表。
它接收到的所有的帧进行检查，读取帧中源MAC地址，基于数据中携带的目标MAC地址转发到对应的端口，实行过滤转发而不是广播方式传送。
交换机工作的时候，只有请求端口iuhe目的的端口间相互响应而不会影响到其他端口，因此能有效的隔离冲突和压抑广播风暴的产生。
4. 实验的环境：华为路由器一台、华为二层交换机一台、Console口线一根、主机四台，标准网线若干5.实验的步骤：5.1 连接各个设备，如图所示：5.2 配置路由器的E0端口的IP地址和它的子网掩码，作为192.168.2.0的子网网关：[Router] interface e0[Router-Ethernet0] ip address 192.168.2.254 255.255.255.05.3 在E0端口增加第二条IP地址和它的子网掩码，作为192.168.3.0的子网网关：[Router] interface e0[Router-Ethernet0] ip address 192.168.3.254 255.255.255.0 sub5.3 配置路由器的rip协议，实现两个子网间的通信：[Router] rip[Router-rip] network 192.168.2.0[Router-rip] network 192.168.3.05.4 配置各个PC主机的IP地址、子网掩码和默认网关，实现两个子网间的PC主机能相互ping通。
PCA主机上的配置如下：IP 地址：192.168.2.1子网掩码：255.255.255.0默认网关：192.168.2.254如图所示：PCB主机上的配置如下：IP 地址：192.168.2.2子网掩码：255.255.255.0默认网关：192.168.2.254PCC主机上的配置如下：IP 地址：192.168.3.1子网掩码：255.255.255.0默认网关：192.168.3.254PCD主机上的配置如下：IP 地址：192.168.3.2子网掩码：255.255.255.0默认网关：192.168.3.2545.5测试各网段是否能ping通6.实验总结6.1 实现不同网络间主机的通信必须通过路由器才能实现，因为路由器具有不同网络间寻路功能；6.2 配置好路由器的端口IP后，还要配置动态路由选择即为rip协议；6.3 在同一个端口可以设置多个IP地址，除了第一个地址外，其余地址都要在配置命令后面加sub标志，表示该IP地址是子端口的IP地址；6.4在同一个子网内的交换机不需要配置，通过交换机可以实现同一个子网内部的主机间的通信。
实验二不同交换机同一VLAN的通信1. 实验的目的：1.1 掌握三层交换机上VLAN的配置。
1.2 理解VLAN的工作原理。
1.3 掌握三层交换机上ACCESS和TRUNK接口的创建。
1.4 理解Trunk链路的工作原理。
2.实验的内容：2.1 在两台交换机上分别创建两个VLAN。
2.2 在各个VLAN中添加ACCESS接口。
2.3 创建trunk链路。
2.4 划分两个子网，实现不同交换机上同一个Vlan的主机间的通信。
3.实验的原理：3.1 三层交换机是在网络模式中的第三层实现数据分组的高速转换设备。
一个具有三层交换功能的设备，实际上是一个带有三层路由功能的第二层交换机，是两者的有机结合。
3.2 在三层交换机内存在“默认网关”，它是各个VLAN在三层交换机上的IP地址，Vlan内的主机通过这个“默认网关”将数据分组转发到其他VLAN中。
3.3 TRUNK端口可以选择性的允许多个VLAN的信息通过。
4. 实验的环境：华为三层交换机两台、PC主机四台、console线两根、标准网线若干5.实验的步骤：5.1 分别在两台交换机上创建VLAN2和VLAN3,并且为其添加access接口，如图所示：5.2 VLAN的配置：在交换机A上[SwitchA] vlan 2[SwitchA-vlan 2] port e0/2 to e0/3[SwitchA] vlan 3[SwitchA-vlan 3] port e0/4 to e0/5在交换机B上[SwitchB] vlan 2[SwitchB-vlan 2] port e0/2 to e0/3[SwitchB] vlan 3[SwitchB-vlan 3] port e0/4 to e0/55.3 把两个交换机的e0/6端口设置为trunk接口：在交换机A上[SwitchA] interface ethernet 0/6[SwitchA- ethernet 0/6] port link-type trunk[SwitchA- ethernet 0/6] port trunk permit vlan 2 3 在交换机B上[SwitchB] interface ethernet 0/6[SwitchB- ethernet 0/6] port link-type trunk[SwitchB- ethernet 0/6] port trunk permit vlan 2 35.4 配置各个PC主机的IP地址、子网掩码和默认网关，实现两个子网间的PC主机能相互ping通。
PCA主机上的配置如下：IP 地址：192.168.2.1子网掩码：255.255.255.0默认网关：192.168.2.254如图所示：PCB主机上的配置如下：IP 地址：192.168.2.2子网掩码：255.255.255.0默认网关：192.168.2.254PCC主机上的配置如下：IP 地址：192.168.2.3子网掩码：255.255.255.0默认网关：192.168.2.254PCD主机上的配置如下：IP 地址：192.168.2.4子网掩码：255.255.255.0默认网关：192.168.2.254PCE主机上的配置如下：IP 地址：192.168.2.5子网掩码：255.255.255.0默认网关：192.168.2.254PCF主机上的配置如下：IP 地址：192.168.2.6子网掩码：255.255.255.0默认网关：192.168.2.254PCG主机上的配置如下：IP 地址：192.168.2.7子网掩码：255.255.255.0默认网关：192.168.2.254PCH主机上的配置如下：IP地址：192.168.2.8子网掩码：255.255.255.0默认网关：192.168.2.2545.5 利用PING命令来测试各个主机的是否能通信：6.实验总结6.1在交换机上划分VLAN端口时可以采用列举式，如[SwitchB-vlan 2] port e0/2 e0/3 6.2在有多个VLAN信息通过的端口要设置TRUNK模式。
同时可以采用“port trunkpermit vlan all”,或者“port trunk permit vlan vlannum”命令来选择性的限制通过此端口的Vlan信息。
实验三单臂路由实现VLAN间的通信1.实验目的1.1、掌握华为路由器子接口的划分及动态路由协议的配置方法。
1.2、掌握华为三层交换机vlan的划分，以及access接口和trunk接口的配置。
1.3、掌握华为三层交换机vlan管理接口的创建及配置。
1.4、理解dot1q链路协议的工作原理。
1.5、理解单臂路由的工作原理和实现过程。
2.实验内容2.1、在华为交换机创建vlan，并为其分配access接口。
2.2、创建trunk接口。
2.3、为各个vlan配置管理接口。
2.4、将路由器接口划分为多个子接口，并分别封装dot1q链路协议。
2.5、在路由器上配置动态路由协议实现不同vlan间的通信。
3.实验原理VLAN技术是路由交换中非常基础的技术。
在网络管理实践中，通过在交换机上划分适当数目的vlan，不仅能有效隔离广播风暴，还能提高网络安全系数机网络带宽的利用效率。
划分vlan之后，vlan与vlan之间是不能通信的，只能通过路由或三层交换来实现。
我们知道路由器实现路由功能通常是数据报从一个接口进来然后从另一个接口出去，现在路由器与交换机之间通过一条主干实现通信或数据转发，也就是说路由器仅用一个接口实现数据的进与出，因为我们形象地称它为单臂路由。
单臂路由是解决vlan间通信的一种廉价而实用的解决方案。
4.实验环境华为路由器一台，华为三层交换机一台，PC四台，console接口线一根，标准网线若干。
5.实验步骤5.1、按照下面的网络拓扑图连接各设备。
5.2、在三层交换机上创建vlan2、vlan3，并为其添加相应的access接口。
[SwitchA]vlan 2[SwitchA-vlan2]port e0/2 to e0/3[SwitchA]vlan 3[SwitchA-vlan3]port e0/4 to e0/55.3、将e0/6设置为trunk接口，并允许vlan2，vlan3的数据通过。
[SwitchA]interface ethernet0/6[SwitchA-Ethernet0/6]port link-type trunk[SwitchA-Ethernet0/6]port trunk permit vlan 2 35.4、分别为vlan2、vlan3创建管理接口，并分配IP地址。
[SwitchA]interface vlan2[SwitchA-Vlan-interface2]ip address 192.168.2.254 255.255.255.0[SwitchA-Vlan-interface2]undo shutdown[SwitchA]interface vlan3[SwitchA-Vlan-interface3]ip address 192.168.3.254 255.255.255.0[SwitchA-Vlan-interface3]undo shutdown5.5、将路由器e0接口划分出e0.1和e0.2两个子接口，配置IP地址和掩码，并封装dot1q 链路协议。
