线管管径符号说明
管道标注dn、de、dg的含义及管道管径对照表
管道标注DN、De、Dg的含义及管道管径对照表DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4、塑料管材，管径宜按产品标准的方法表示；5 、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
De是指：管道外壁的直径DN是指：De减一半管壁的厚度得的数Dg：一般没人用1、管径应以mm为单位。
2、管径的表达方式应符合下列规定：1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 、塑料管材，管径宜按产品标准的方法表示；5 、建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）6、给水用聚丙烯（PP）、PE管管材规格用de×e表示（公称外径×壁厚）7、以Da表示PVC管，ABS管之管外径公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outside diameter)。
管径对照表及代表符号
管径对照表及代表符号1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-2001管径1.管径应以mm为单位。
2.管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。
管径的表示方法
、De、DN、D、d、①的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。
DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5*管壁厚度。
这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC管等管材，应标注公称直径“ DN （如DN15、DN50）。
De主要是指管道外径，PPR PE管、聚丙烯管外径，一般采用De标注的, 均需要标注成外径*壁厚的形式，例De25X3。
D 一般指管道内径。
d 混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）①表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如：①25 X 3表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注外径＞壁厚” ”例如巾108X,4巾可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径＞壁厚。
例如巾60.5 X3.8。
DN为Nominal diameter意思是公称直径。
De 为external diameter 意思是外径。
Dg diameter gong汉语拼音公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN （如DN15、DN50）; 2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径＞壁厚表示（如De108X4、De159X4.5等）；对无缝钢管或有色金属管道，应标注外径＞壁厚”。
例如巾108X,巾可省略。
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等)；4塑料管材，管径宜按产品标准的方法表示；5当设计均用公称直径DN 表示管径时，应有公称直径DN 与相应产品规格对照表。
管径对照表及代表符号
管径对照表及代表符号1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-2001管径1.管径应以mm为单位。
2.管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。
管径对照表及代表符号
管径对照表及代表符号1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-2001管径1.管径应以mm为单位。
2.管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。

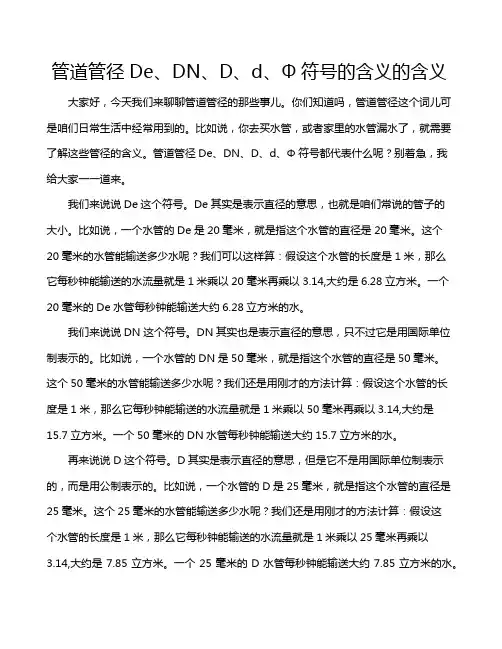

管道管径De、DN、D、d、Φ符号的含义的含义
管道管径De、DN、D、d、Φ符号的含义的含义大家好，今天我们来聊聊管道管径的那些事儿。
你们知道吗，管道管径这个词儿可是咱们日常生活中经常用到的。
比如说，你去买水管，或者家里的水管漏水了，就需要了解这些管径的含义。
管道管径De、DN、D、d、Φ符号都代表什么呢？别着急，我给大家一一道来。
我们来说说De这个符号。
De其实是表示直径的意思，也就是咱们常说的管子的大小。
比如说，一个水管的De是20毫米，就是指这个水管的直径是20毫米。
这个20毫米的水管能输送多少水呢？我们可以这样算：假设这个水管的长度是1米，那么它每秒钟能输送的水流量就是1米乘以20毫米再乘以3.14,大约是6.28立方米。
一个20毫米的De水管每秒钟能输送大约6.28立方米的水。
我们来说说DN这个符号。
DN其实也是表示直径的意思，只不过它是用国际单位制表示的。
比如说，一个水管的DN是50毫米，就是指这个水管的直径是50毫米。
这个50毫米的水管能输送多少水呢？我们还是用刚才的方法计算：假设这个水管的长度是1米，那么它每秒钟能输送的水流量就是1米乘以50毫米再乘以3.14,大约是15.7立方米。
一个50毫米的DN水管每秒钟能输送大约15.7立方米的水。
再来说说D这个符号。
D其实是表示直径的意思，但是它不是用国际单位制表示的，而是用公制表示的。
比如说，一个水管的D是25毫米，就是指这个水管的直径是25毫米。
这个25毫米的水管能输送多少水呢？我们还是用刚才的方法计算：假设这个水管的长度是1米，那么它每秒钟能输送的水流量就是1米乘以25毫米再乘以3.14,大约是7.85立方米。
一个25毫米的D水管每秒钟能输送大约7.85立方米的水。
我们来说说d这个符号。
d其实是表示直径的意思，但是它也不是用国际单位制表示的，而是用英寸表示的。
比如说，一个水管的d是1/2英寸，就是指这个水管的直径是1/2英寸。
这个1/2英寸的水管能输送多少水呢？我们还是用刚才的方法计算：假设这个水管的长度是1米，那么它每秒钟能输送的水流量就是1米乘以(1/2英寸)再乘以3.14除以25.4,大约是0.06立方米。
管径规格符号
管径规格符号管径规格符号是一种用来表示管道尺寸的特殊符号系统。
它在工程设计、制造、施工和维护中起到了重要的作用。
管径规格符号是管道、管件和配件尺寸的重要标识，它能够清晰地表达管道系统中不同部位尺寸的大小关系。
下面是一些常见的管径规格符号及其参考内容。
1. 直径符号（￠）直径符号是表示管道外径的常用标识，它一般用半角的圆括号“￠”表示。
例如，￠20表示管道的外径为20毫米。
2. 内径符号（￠）内径符号用半角的圆括号“￠”加小写字母“i”表示。
例如，￠20i表示管道的内径为20毫米。
3. 壁厚符号（t）壁厚符号用小写字母“t”表示。
例如，t2表示管道的壁厚为2毫米。
4. 接口形式符号为了表示管道连接的方式和接口形式，通常使用文字符号来标识。
例如，“BW”表示焊接接口，“SW”表示承插焊接，而“FL”则表示法兰连接。
这些符号通常与管径标识符号组合使用，以表示具体的管道连接方式。
5. 管道等级符号（PN）管道等级符号用大写字母“PN”表示。
它表示管道的压力等级，用于指示管道所能承受的最大压力，是设计和选型过程中关键的参考依据。
例如，“PN10”表示管道的压力等级为10。
6. 阀门和管件符号阀门和管件的符号也是管径规格符号系统中的重要组成部分。
不同种类的阀门和管件都有各自的标识符号，用于表示其类型、尺寸和连接方式。
例如，“A”型法兰表示按国际标准设计的法兰连接，而“L”型法兰则表示按德国标准设计的法兰连接。
7. 材料符号材料符号是用来表示管道和配件所采用的材料的。
它通常使用大写字母和数字的组合来表示，例如，“S”表示不锈钢，“PVC”表示聚氯乙烯，而“C20”表示碳钢。
管径规格符号的使用能够大大简化工程设计和施工中的沟通和协调工作。
通过标准化的符号系统，设计人员可以清晰地表达设计意图，制造商和供应商可以准确地理解产品要求，施工人员可以正确安装和连接管道。
这样可以避免因为误解和不一致而导致的错误和问题，提高工作效率，确保管道系统的安全和可靠运行。
管子直径表示方法
管子直径表示方法管子直径的表示方法一、 De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。
1、DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
2、De主要是指管道外径，PPR、PE管、聚丙烯管外径 ,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。
3、D 一般指管道内径。
4、d 混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如：Φ25×3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径×壁厚。
例如ф60.5×3.8。
6、DN 为Nominal diameter 意思是公称直径。
7、De 为external diameter意思是外径。
8、Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。
管道标注DN、De、Dg的含义及管道管径对照表
For personal use only in study and research; not for commercial use管道标注DN、De、Dg的含义及管道管径对照表DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4、塑料管材，管径宜按产品标准的方法表示；5 、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
De是指：管道外壁的直径DN是指：De减一半管壁的厚度得的数Dg：一般没人用1、管径应以mm为单位。
2、管径的表达方式应符合下列规定：? ? 1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；? ? 2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；? ? 3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；? ? 4 、塑料管材，管径宜按产品标准的方法表示；? ? 5 、建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）? ? 6、给水用聚丙烯（PP）、PE管管材规格用de×e表示（公称外径×壁厚）? ? 7、以Da表示PVC管，ABS管之管外径公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
管子外径符号
管子外径符号管子外径符号管子外径符号是指用来表示管子外径大小的一种标识符号，通常在绘制管道图纸时会用到。
在工程中，由于管道系统的复杂性，需要对各个部件进行标识和分类，以方便安装和维护。
而管子外径符号就是其中一个重要的标识符号之一。
一、管子外径符号的分类根据不同的国家和地区以及行业标准的不同，管子外径符号可以分为多种类型。
以下是常见的几种分类：1. 美国标准：美国标准中常用的管子外径符号包括OD（Outside Diameter）和NPS（Nominal Pipe Size）两种。
2. 欧洲标准：欧洲标准中常用的管子外径符号包括DN（Diameter Nominal）和OD（Outside Diameter）两种。
3. 日本标准：日本标准中常用的管子外径符号包括SCH（Schedule）和NB（Nominal Bore）两种。
4. 中国标准：中国标准中常用的管子外径符号包括DN（公称直径）、D（实际直径）、Φ（圆形截面直径）、a×b（矩形截面长宽）、Φ×t （环形截面直径与厚度）等。
二、管子外径符号的含义不同的管子外径符号代表着不同的含义和计量单位。
以下是常见的几种含义：1. OD（Outside Diameter）：指管子外径大小，通常以英寸或毫米为单位。
2. NPS（Nominal Pipe Size）：指管子公称尺寸，通常以英寸为单位。
NPS与实际管子外径之间存在一定的差异，具体差异值可以参考相关标准。
3. DN（Diameter Nominal）：指管子公称直径大小，通常以毫米为单位。
DN与实际管子外径之间存在一定的差异，具体差异值可以参考相关标准。
4. SCH（Schedule）：指管道壁厚度等级，通常用数字表示。
数字越大表示壁厚越大。
5. NB（Nominal Bore）：指管道公称直径大小，通常以英寸为单位。
NB与实际管子外径之间存在一定的差异，具体差异值可以参考相关标准。
线管管径符号说明
线管管径符号说明De、DN、d、ф一般来说，管子的直径可分为外径、内径、公称直径。
管子的直径可分为外径、内径、公称直径。
公称直径是为了使管道、管件和阀门之间具有互换性而规定的一种通用直径，用符号DN表示，单位是mm。
公称直径在我国曾用符号D。
表示，国际通用DN表示，符号后面用数字注明公称直径的数值，如公称直径为125mm的管材表示为DNl25。
公称直径是控制管材设计及制造规格的一种标准直径，与管内径相接近。
DN-公称直径Ф－外径DN是指管道的公称直径，注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。
De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式。
d一般指内径。
管径的表达方式应符合下列规定：水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；塑料管材，管径宜按产品标准的方法表示；当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
De、DN、d、ф的各自表示范围！De-- PPR、PE管、聚丙烯管外径DN-- 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径d -- 混凝土管公称直径ф-- 无缝钢管公称直径，其规格为,如ф100:108 X 4DN公称直径,一般用于钢管. De表示外径,一般用于塑料管1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN 表示（如DN15、DN50）；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4 塑料管材，管径宜按产品标准的方法表示一般用De表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
管道直径表示方法---精品管理资料
管道直径的表示方法一、 De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De）、内径（D）、公称直径（DN)。
1、DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5＊管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管(镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC)管等管材,应标注公称直径“DN”（如DN15、DN50）。
2、De主要是指管道外径，PPR、PE管、聚丙烯管外径 ,一般采用De标注的，均需要标注成外径*壁厚的形式,例De25×3。
3、D 一般指管道内径.4、d 混凝土管内直径 .钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等)5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如：Φ25×3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道,应标注“外径×壁厚”。
例如ф108×4,ф可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径×壁厚。
例如ф60。
5×3。
8。
6、DN 为Nominal diameter 意思是公称直径。
7、De 为external diameter意思是外径。
8、Dg diameter gong(汉语拼音“公"的声母）这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌)、铸铁管和塑料管等管材，应标注公称直径“DN"（如DN15、DN50)；2 无缝钢管、焊接钢管（直缝或螺旋缝)、铜管、不锈钢管等管材，管径宜以外径×壁厚表示(如De108×4、De159×4。
5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚"。
管径的表示方法
一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。
DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
De主要是指管道外径，PPR、PE管、聚丙烯管外径,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。
D 一般指管道内径。
d 混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如：Φ25×3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径×壁厚。
例如ф60.5×3.8。
DN 为Nominal diameter 意思是公称直径。
De 为external diameter意思是外径。
Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
2021年管径的表示方法
一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。
DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
De主要是指管道外径，PPR、PE管、聚丙烯管外径 ,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。
D 一般指管道内径。
d 混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如：Φ25×3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径×壁厚。
例如ф60.5×3.8。
DN 为Nominal diameter 意思是公称直径。
De 为external diameter意思是外径。
Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
管子直径表示方法
管子直径的表示方法一、 De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。
1、DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
2、De主要是指管道外径，PPR、PE管、聚丙烯管外径 ,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。
3、D 一般指管道内径。
4、d 混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如：Φ25×3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径×壁厚。
例如ф60.5×3.8。
6、DN 为Nominal diameter 意思是公称直径。
7、De 为external diameter意思是外径。
8、Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。
管径的表示方法
一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。
DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
De主要是指管道外径，PPR、PE管、聚丙烯管外径,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。
D 一般指管道内径。
d 混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如：Φ25×3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径×壁厚。
例如ф60.5×3.8。
DN 为Nominal diameter 意思是公称直径。
De 为external diameter意思是外径。
Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示（如d230、d380等）；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
管径规格符号
管径规格符号管径规格符号是用来表示管道直径大小的一种标志符号。
在工程设计和施工中，管径规格符号的正确使用非常重要，可以有效地避免误解和错误。
本文将从管径的定义、管径规格符号的分类和常用符号等方面进行详细介绍，以帮助读者更好地理解和应用管径规格符号。
首先，我们来了解一下管径的定义。
管径是指管道截面的直径，也可以称为管道的内径。
在工程设计中，通常使用毫米（mm）作为管径的单位。
管径的大小是管道设计和安装的重要参数，直接影响着管道的流量、压力损失和结构强度等因素。
管径规格符号根据不同的标准和国家可以有所差异，但总体上可以分为英制和公制两类。
在英制管径规格符号中，常用的符号有英寸（inch）和尺（foot）。
而在公制管径规格符号中，常用的符号有毫米（mm）、厘米（cm）和米（m）。
具体来说，公制管径规格符号通常采用DN（Diameter Nominal）加数字的形式表示，如DN50表示管道的直径为50毫米。
这种表示方法简洁明了，容易理解和识别。
在公制管径规格符号中，常用的符号还包括mm、cm和m等，用来表示具体的管径大小，如25mm、50mm、75mm等。
英制管径规格符号则采用英寸（inch）和尺（foot）作为单位。
英寸是英制长度单位，1英寸等于25.4毫米。
在英制管径规格符号中，常用的符号有1/2″、3/4″、1″等，分别表示管道的直径为1/2英寸、3/4英寸、1英寸等。
而尺是英制长度单位，1尺等于12英寸，通常用来表示较大直径的管道，如2尺、3尺等。
在实际应用中，我们还需要注意一些特殊的管径规格符号。
例如，当管道的直径大于1000毫米时，通常使用公制尺寸来表示，如DN1200表示直径为1200毫米的管道。
另外，有些国家或地区还会使用其他特殊的管径规格符号，读者在具体应用中需要根据相关标准和规范进行选择和使用。
在工程设计和施工中，正确使用管径规格符号非常重要。
首先，正确的管径规格符号可以避免误解和错误，确保设计和施工的准确性和一致性。
管道标注DN、De、Dg的含义及管道管径对照表.
DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示（如d230、d380等）；4、塑料管材，管径宜按产品标准的方法表示；5 、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
De是指：管道外壁的直径DN是指：De减一半管壁的厚度得的数Dg：一般没人用1、管径应以mm为单位。
2、管径的表达方式应符合下列规定：1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 、塑料管材，管径宜按产品标准的方法表示；5 、建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）6、给水用聚丙烯（PP）、PE管管材规格用de×e表示（公称外径×壁厚）7、以Da表示PVC管，ABS管之管外径公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outside diameter)。
管径的表示方法
管径的表示方法(总1页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。
DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
De主要是指管道外径，PPR、PE管、聚丙烯管外径,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。
D一般指管道内径。

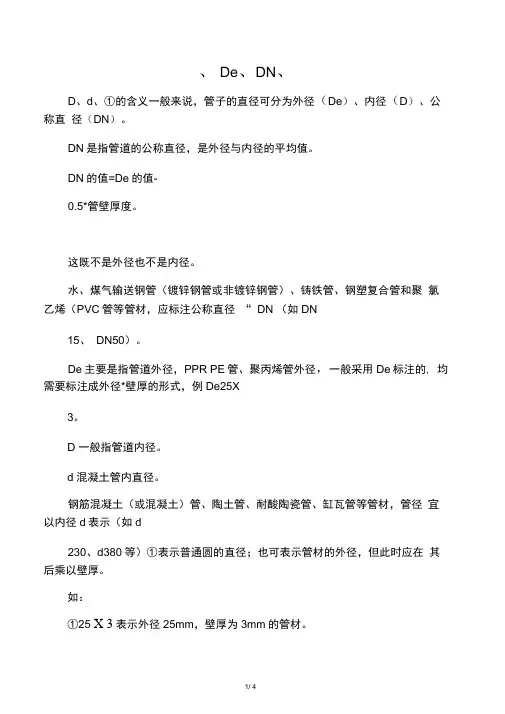

d混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如：Φ25×3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径×壁厚。
例如ф60.5×3.8。
DN为Nominaldiameter意思是公称直径。
De为externaldiameter意思是外径。
Dgdiametergong(汉语拼音“公”的声母)这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式：1水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。
