坡屋面瓦技术交底(钢挂瓦条)技术交底记录
瓦屋面工技术交底

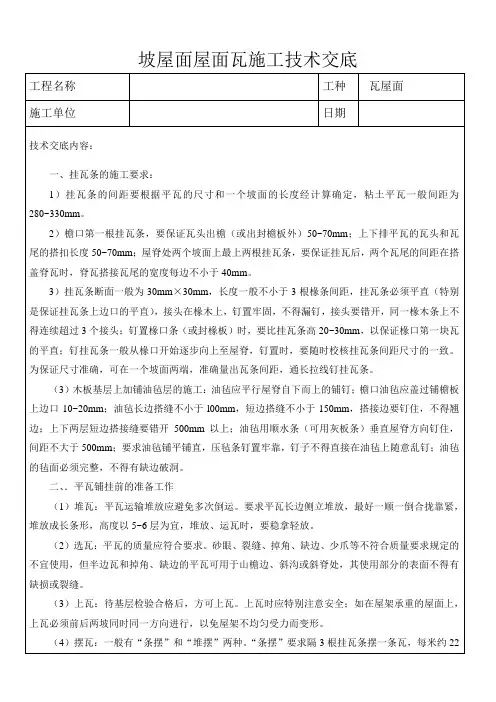

坡屋面屋面瓦施工技术交底工程名称工种瓦屋面施工单位日期技术交底内容：一、挂瓦条的施工要求：1）挂瓦条的间距要根据平瓦的尺寸和一个坡面的长度经计算确定，粘土平瓦一般间距为280~330mm。
2）檐口第一根挂瓦条，要保证瓦头出檐（或出封檐板外）50~70mm；上下排平瓦的瓦头和瓦尾的搭扣长度50~70mm；屋脊处两个坡面上最上两根挂瓦条，要保证挂瓦后，两个瓦尾的间距在搭盖脊瓦时，脊瓦搭接瓦尾的宽度每边不小于40mm。
3）挂瓦条断面一般为30mm×30mm，长度一般不小于3根椽条间距，挂瓦条必须平直（特别是保证挂瓦条上边口的平直），接头在椽木上，钉置牢固，不得漏钉，接头要错开，同一椽木条上不得连续超过3个接头；钉置椽口条（或封椽板）时，要比挂瓦条高20~30mm，以保证椽口第一块瓦的平直；钉挂瓦条一般从椽口开始逐步向上至屋脊，钉置时，要随时校核挂瓦条间距尺寸的一致。
为保证尺寸准确，可在一个坡面两端，准确量出瓦条间距，通长拉线钉挂瓦条。
（3）木板基层上加铺油毡层的施工：油毡应平行屋脊自下而上的铺钉；檐口油毡应盖过铺檐板上边口10~20mm；油毡长边搭缝不小于l00mm，短边搭缝不小于150mm，搭接边要钉住，不得翘边；上下两层短边搭接缝要错开500mm以上；油毡用顺水条（可用灰板条）垂直屋脊方向钉住，间距不大于500mm；要求油毡铺平铺直，压毡条钉置牢靠，钉子不得直接在油毡上随意乱钉；油毡的毡面必须完整，不得有缺边破洞。
二、．平瓦铺挂前的准备工作（1）堆瓦：平瓦运输堆放应避免多次倒运。
要求平瓦长边侧立堆放，最好一顺一倒合拢靠紧，堆放成长条形，高度以5~6层为宜，堆放、运瓦时，要稳拿轻放。
（2）选瓦：平瓦的质量应符合要求。
砂眼、裂缝、掉角、缺边、少爪等不符合质量要求规定的不宜使用，但半边瓦和掉角、缺边的平瓦可用于山檐边、斜沟或斜脊处，其使用部分的表面不得有缺损或裂缝。
（3）上瓦：待基层检验合格后，方可上瓦。
坡屋面瓦技术交底(钢挂瓦条)
屋面及女儿墙挂瓦施工技术交底一、施工工艺1、工艺流程：基层清理、整平→种植Ф8膨胀丝→顺水条（中距600mm)与种植的Ф8钢筋头焊牢→挂瓦条与顺水条焊牢=→挂屋面瓦→屋面瓦验收2、顺水条：每个顺水条节点均需要与Ф8膨胀丝焊接牢固，并确保稳固；顺水条要垂直于檐口，斜面形成闭合框架。
3、挂瓦条：将挂瓦条与顺水条焊接牢固，其间距应根据瓦的规格和屋面坡长确定，长度一般不小于三根顺水条间距。
焊接檐口条时，要比一般挂瓦条高20～30mm,以保证檐口第一块瓦的平直；挂瓦条从檐口开始逐步向上至屋脊，要随时校核挂瓦条间距尺寸的一致。
为保证尺寸准确，可在一个坡面的两端，准确量出瓦条间距，要通长拉线焊结挂瓦条。
4、挂瓦：屋面挂瓦均采用木螺丝与挂瓦条安装牢固。
从檐口处逐层向上排瓦施工。
檐口处屋面瓦挑出50～70mm。
屋脊瓦采用专业胶卧瓦，在搭盖脊瓦时，脊瓦搭接瓦尾的宽度每边不小于40mm。
檐口处以能覆盖主瓦即可。
上下瓦最小上下搭接为：75mm。
从屋檐左下角开始，自左向右、自下而上，瓦之间上下搭接以盖住瓦的自锁坡三角为准，左右搭接以瓦相扣后平稳为准，每片主瓦的瓦爪必须扣紧挂瓦条，对齐瓦缝。
铺设时当遇到脊和天沟时，边角处用砂轮锯切割至满足要求，或用半边瓦和掉角、缺边的大瓦。
5、檐口收口抹灰：挂瓦顶、底等需收口处均采用水泥砂浆找平牢固。
二、质量要求1、砂眼、裂缝、掉角，缺边、少爪等不符合质量要求规定的不宜使用，但半边瓦和掉角、缺边的平瓦可用于山檐边、坡沟或坡脊处，其使用部分的表面不得缺损或裂缝。
2、平瓦应铺成整齐的行列，彼此紧密搭接，并应瓦榫落槽，瓦脚挂牢，瓦头排齐，檐口应成一直线；以确保屋面平整，立面效果美观。
3、挂瓦条应分档均匀，焊结平整、牢固；瓦面平整，行列整齐，檐口平直。
4、脊瓦应搭盖正确，间距均匀，封固严密；屋脊和斜脊应顺直，无起伏现象。
5、及时清理残留在瓦面的砂浆；瓦面挂瓦产生垃圾，必须人工搬运到楼外指定地点。
6、上瓦行走要落脚在瓦片中部，轻走轻踩，严禁踩踏瓦角、瓦边这些部位，以防碎瓦。
屋面挂瓦技术交底
2、1：3：水泥砂浆卧瓦层.挑檐阳角交卸处挂屋脊瓦,阴角处挂排水瓦（可采取主瓦切割加工）.从屋檐左下角开始,自左向右、自下而上,瓦之间凹凸搭接以盖住瓦的自锁斜三角为准,旁边搭接以瓦相扣后安稳为准,每片主瓦的瓦爪必须扣紧挂瓦条,对齐瓦缝.铺设时当碰着脊和天沟时,边角处用砂轮锯切割至知足要求,或用半边瓦和掉落角、缺边的大瓦.当三条脊订交时在订交处盖一片三通瓦,用水泥砂浆粘牢.
二、主要机具
主要机具：手推车、铁锹、靠尺、水桶、喷壶、铁抹子、木抹子、墨斗、钢卷尺、尼龙绳、橡皮锤（或木锤）、铁程度尺、弯角方尺、笤帚、砂轮锯、磨石机、钢丝刷.
三、作业前提：
1、坡屋面的平整度：坡屋面找平层平整度的误差应控制在±5mm以内（用两米靠尺和楔形尺检查）
2、正脊斜脊（天沟）：两坡面阴角阳角应为一贯线,包管能用肉眼辩白出正斜脊的脊中央线地位.
六、质量要求
1、主控项目：
1.1平瓦及脊瓦的质量必须适合设计和规范要求.考验方法：不雅察检查和检查出厂合格证或质量考验陈述.砂眼、裂缝、掉落角,缺边、少爪等不适合质量要求规定的不宜运用,但半边瓦和掉落角、缺边的平瓦可用于山檐边、斜沟或斜脊处,其运用部分的概略不得缺损或裂缝.
1.2平瓦必须铺置稳定.屋面瓦包管瓦线横平竖直,确保屋面平整,立面效果美不雅.不得有明显凹陷或凸起消掉.考验方法：不雅察和手扳检查.
4、风力超出5级以上气候禁止作业.雷雨气候禁止作业.
九、环保措施
1、施工必须做到工拆档清,及时收集落地灰,过筛后从新运用.
2、清理后的碎砖块、砌块等垃圾用水泥袋装好,运到垃圾别离处.
3、砂浆搅拌机械进入现场前,对进入现场的砂浆搅拌机械进行周全检查和破坏保养,以包管机况优胜,无漏电、漏水现象.机械补缀工应经常检查砂浆搅拌机械的运行情况,创造问题及时进行破坏、保养,以包管施工机械处于优胜运行状态.搅拌现场应经常洒水干燥,在搬运水泥时,轻拿轻放.
坡屋面挂瓦技术交底
20003□□□
单位(子单位)工程名称
天庆·金域蓝湾C-5#楼
分部(子分部)工程名称
装饰装修工程
分项工程名称
屋面工程
施工单位
甘肃伊真建设集团有限公司
项目经理
王有智
交底人
接受交底人数
作业班组
交底内容：
一、工程概况：
本工程位于定西市新城区，新城东路以东，滨河西路以西。C区洋房为5+1、6+1层，建筑物总高度、.
c、根据设计要求的标高、坡行一致，找好规矩并弹线。
d、挂瓦施工前，将基层清理干净，浇水湿润，有利于基层与挂瓦坐灰层的结合。
(2)、施工工艺
a、工艺流程：
基层清理→弹线→排瓦→挂瓦→保洁→验收及标准
b、基层清理，将坡屋面找平层浮浆、落地灰铲除清理干净。
c、弹线，根据坡屋面控制线，将屋面檐口瓦的边线、脊瓦、沟瓦边线用墨斗线弹出。
d、排瓦，根据已弹出的瓦边线，排出最左边的第一块檐口瓦，并在瓦下坐灰，拉线，用卷尺排尺寸排出屋脊瓦的下边，并将脊瓦坐灰固定，同样的方法从左至右拉线、排尺寸分别确定另外边的檐口瓦、脊瓦的位置、及标高。再分别在两檐口瓦、脊瓦之间拉线、排尺寸间隔不大于6米、贴一片瓦，以更好地控制瓦上口同一平面、坡向顺直。
二、施工准备
根据本工程特点，斜屋面坡度为30度，挂瓦工艺为湿贴、铜丝钩挂施工工艺。瓦规格为280*280红色掏瓦。瓦的种类：平瓦、脊瓦、沟瓦、头瓦。
Hale Waihona Puke (1)作业条件a、挂瓦施工前，坡屋面屋面找平层已经进行检查验收，并办理验收手续。
b、各种穿过斜屋面的烟道，线角已按设计施工图及规范要求处理好，涂料涂刷完毕。
f、保洁，对每天施工的瓦面要求当天施工结束后进行保洁，以防止水泥砂浆对瓦的釉面腐蚀，造成瓦面颜色不均匀。
别墅挂瓦交底
坡屋面挂瓦施工做法一、工艺流程：坡屋面做法：钢筋混凝土屋面板，从板内伸出φ8钢筋，伸出板面120mm，双向中距900mm →挤塑聚苯板，容重30kg/m3→30mm厚细石混凝土随打随抹，内加1厚网孔为15*15钢丝网与φ8预埋钢筋头绑扎→3+3厚SBS防水卷材(聚酯胎-18度)，遇外墙上返500mm，遇檐口部位下返50mm，檐口部位附加300mm宽钢丝网，檐口立面和上面各150mm，分别压入防水保护层和抗裂砂浆中→30厚1：3水泥砂浆保护隔离层，内加1厚钢丝网（两端固定），钢丝网孔距15*15→1：2.5水泥砂浆卧瓦，砂浆卧于谷底部，最薄处>10厚，每块瓦必须用钢钉固定于砂浆中，檐口以上5皮瓦用铅丝固定在钢丝网上。
檐口瓦处加30*25木挂瓦条，用钢钉将瓦钉在挂瓦条上，用铝合金搭扣固定瓦下端→红色西班牙瓦，红瓦、灰瓦、白瓦比例为3:1:1，此比例为面瓦比例，不含底瓦；铺设时为不规则分布。
二、坡屋面卧瓦做法：1、施工放线：放屋面轮廓线：先弹屋脊中线，然后从屋檐往上确定屋檐第一层瓦的位置（按瓦长减屋檐挑出长度70mm计算），弹一条与屋脊中线平行的直线，再在距左右山檐50mm处弹出垂直于屋脊中线的山檐边线，组成屋面轮廓线，轮廓线外是预留的挑檐位置和安装檐口瓦位置，线内再按每片瓦安装模数纵横向弹控制线，控制线根据块瓦的允许调整范围和面积预先排版。
每个屋面排版时，沿坡度方向每块瓦的搭接长度按50㎜～70㎜，两块底瓦之间中心水平间距按220㎜～240㎜进行预排，合适后弹出纵横控制线，作为铺瓦的依据。
2、主瓦铺贴（1）底瓦铺贴：铺瓦前防水保护层和瓦应湿润，铺瓦必须与控制线对齐，自右向左，自下向上铺设，用1:2.5水泥砂浆卧瓦，砂浆卧于谷底部，最薄处>10厚，卧实、卧牢。
檐口第一匹瓦必须用钢钉钉入挂瓦条上，根据所弹控制线，在瓦眼下相应位置用钢钉将30㎜×25㎜固定在挂瓦基层上，钉子间距500㎜，钉入结构混凝土内不小于40㎜。
[整理]4.19挂瓦-坡屋面施工
![[整理]4.19挂瓦-坡屋面施工](https://img.taocdn.com/s3/m/f095761327284b73f342502f.png)

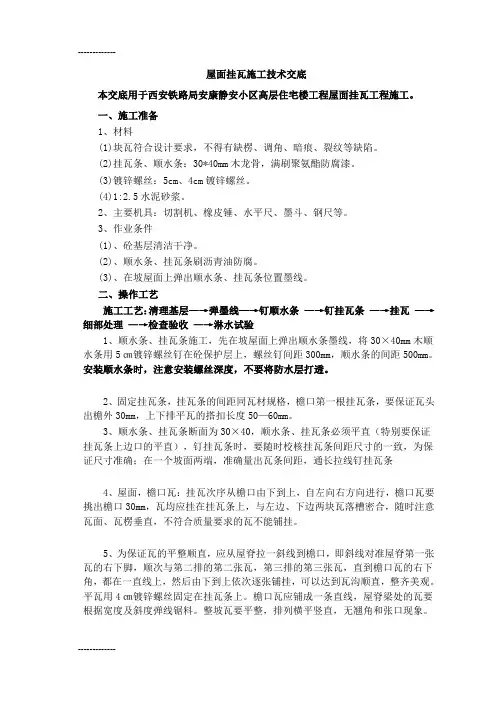

屋面挂瓦施工技术交底本交底用于西安铁路局安康静安小区高层住宅楼工程屋面挂瓦工程施工。
一、施工准备1、材料(1)块瓦符合设计要求，不得有缺楞、调角、暗痕、裂纹等缺陷。
(2)挂瓦条、顺水条：30*40mm木龙骨，满刷聚氨酯防腐漆。
(3)镀锌螺丝：5cm、4cm镀锌螺丝。
(4)1:2.5水泥砂浆。
2、主要机具：切割机、橡皮锤、水平尺、墨斗、钢尺等。
3、作业条件(1)、砼基层清洁干净。
(2)、顺水条、挂瓦条刷沥青油防腐。
(3)、在坡屋面上弹出顺水条、挂瓦条位置墨线。
二、操作工艺施工工艺：清理基层—→弹墨线—→钉顺水条—→钉挂瓦条—→挂瓦—→细部处理—→检查验收—→淋水试验1、顺水条、挂瓦条施工，先在坡屋面上弹出顺水条墨线，将30×40mm木顺水条用5㎝镀锌螺丝钉在砼保护层上，螺丝钉间距300mm，顺水条的间距500mm。
安装顺水条时，注意安装螺丝深度，不要将防水层打透。
2、固定挂瓦条，挂瓦条的间距同瓦材规格，檐口第一根挂瓦条，要保证瓦头出檐外30mm，上下排平瓦的搭扣长度50—60mm。
3、顺水条、挂瓦条断面为30×40，顺水条、挂瓦条必须平直（特别要保证挂瓦条上边口的平直），钉挂瓦条时，要随时校核挂瓦条间距尺寸的一致，为保证尺寸准确；在一个坡面两端，准确量出瓦条间距，通长拉线钉挂瓦条4、屋面，檐口瓦：挂瓦次序从檐口由下到上，自左向右方向进行，檐口瓦要挑出檐口30mm，瓦均应挂在挂瓦条上，与左边、下边两块瓦落槽密合，随时注意瓦面、瓦楞垂直，不符合质量要求的瓦不能铺挂。
5、为保证瓦的平整顺直，应从屋脊拉一斜线到檐口，即斜线对准屋脊第一张瓦的右下脚，顺次与第二排的第二张瓦，第三排的第三张瓦，直到檐口瓦的右下角，都在一直线上，然后由下到上依次逐张铺挂，可以达到瓦沟顺直，整齐美观。
平瓦用4㎝镀锌螺丝固定在挂瓦条上。
檐口瓦应铺成一条直线，屋脊梁处的瓦要根据宽度及斜度弹线锯料。
整坡瓦要平整，排列横平竖直，无翘角和张口现象。
技术交底(屋面挂瓦)
2、挂瓦时环境温度不低于5℃，否则需要进行保温加热措施。
三、工程Байду номын сангаас法
1、筒板瓦屋面，品种及颜色详见施工图，瓦梗用卧瓦砂浆填筑，水泥颜料灰砂浆勾缝
2、1:1：4水泥石灰砂浆卧瓦层，(最薄处25).
4、现场用机具、电器均应由专人管理。非电工或机工不得随意动用电器和机具；特殊工种人员必须持有相应有效证件方可作业。
项目（专业）
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制
六、成品保护
1、对成品瓦在运输安装过程中要轻拿轻放，防止磕碰破损。
2、对施工完的瓦在清理后不得上人踩踏。
3、屋面完工后要妥善保护，不得磕碰损坏。
七、安全文明施工
1、现场必须戴安全帽，2m以上作业必须系安全带，以防高空坠落危险。
2、在屋面施工不得将建筑垃圾随意抛弃，应统一集中下运，防止落物伤人。
3、施工现场严禁吸烟，严禁随地大小便，严禁追逐嬉戏、打架斗殴。
4、挂素黑瓦：
冲垄、拉线铺灰：先挂中间三趟底瓦和两趟盖瓦，檐头：半檐头滴子瓦和沟头瓦挂好，滴子瓦出檐最多不超过本身长度的1/2，挂好两端边垄滴子，瓦下棱位置栓一条横线，每垄滴子瓦出檐和高低都以此为准。
底瓦：先在齐头线、楞线和檐线上各栓一根短铅线，长度根据线到边垄瓦翅的距离而设定。按照排好的瓦当和脊上号垄的标记，把线一端栓在一个插入脊上水泥背中的铁杆上，另一端栓一块瓦，掉在房檐上，高低与“短铅线”的底楞为准，拴好后，将选好清脆之瓦，窄头朝下，从下往上依次搭瓦，密度按搭五露五。瓦与瓦搭接不铺灰，用两翼灰垄挤压，底灰与瓦接角100﹪板瓦的宽头、窄头挂好应是一条直线。在挂瓦过程中做到稀檐头，密脊根，以保证挂瓦的质量。
屋面挂瓦技术交底(钢挂瓦条)
共5页，第5页
交底内容：
5、高处作业时严禁往下或往上乱扔工具和材料等东西,要做到”三不伤害”:不伤害自己,不伤害他人,他人不伤害自己。
图1
签字栏
技术负责人：交底人：接交人：
页数
共5页，第4页
交底内容：
检验方法：观察检查。
4、脊瓦应搭盖正确，间距均匀，封固严密；屋脊和斜脊应顺直，无起伏现象。检验方法：眼观。
5、脊瓦、沟瓦与平瓦砂浆粘接处用与平瓦颜色相接近的颜色涂刷。
六、成品保护
1、及时清理瓦面挂瓦产生垃圾，必须人工搬运到楼外指定地点。
2、上瓦行走要落脚在瓦片中部，轻走轻踩，严禁踩踏瓦角、瓦边这些部位，以防碎瓦。
三、作业条件
1、坡屋面挂瓦部位（女儿墙、四角亭、八角亭、大屋面、老虎窗等）的平整度：坡屋面找平层平整度的误差应控制在±5mm以内（用两米靠尺和楔形尺检查）。
2、正脊、斜脊：两坡面阴角、阳角应为一直线，保证能用肉眼分辨出正坡脊的脊中心线位置。
3、几何尺寸：坡屋面的几何尺寸应规整，同一坡面的左右檐口边应相等，屋面两对角线长应相等。根据设计要求的标高、坡度，找好规矩并弹线。
3、檐口第一根挂瓦条，要保证瓦头出檐（或出封檐板）外50~70mm，且出檐长度要一致，上下排平瓦的瓦头和瓦尾的搭接长度为150mm，屋脊处的两个坡面上最上两根挂瓦条，要保证挂瓦后，两个瓦尾的间距在搭盖脊瓦时，脊瓦搭瓦尾的宽度每边不小于40mm。
4、挂瓦条焊接于顺水条上，中距120mm，挂瓦条必须平直（特别要保证挂瓦条上边口的平直），钉挂瓦条时，要随时校核挂瓦条间距尺寸的一致，为保证尺寸准确，可在一个坡面两端，准确量出瓦条间距，通长拉线钉挂瓦条。
2、凡有严重心脏病、高血压、神经衰弱症等不适于高处作业者不能进行屋面工程施工。
屋面挂瓦技术交底
斜屋面挂瓦施工技术交底编号:交底内容:一、材料要求1、32.5普通硅酸盐水泥，严禁混用不同品种、不同标号的水泥、中砂。
①10钢筋、L30X 4钢挂瓦条、顺水条、铜丝。
2、水泥瓦：水泥瓦方正，质地坚固。
不得有缺楞、掉角、暗痕和裂纹等缺陷。
二、主要机具主要机具：手推车、铁锹、靠尺、水桶、喷壶、铁抹子、木抹子、墨斗、钢卷尺、尼龙绳、橡皮锤（或木锤）、铁水平尺、弯角方尺、笤帚、砂轮锯、磨石机、钢丝刷。
三、作业条件：1、坡屋面的平整度：坡屋面找平层平整度的误差应控制在士5以内（用两米靠尺和楔形尺检查）2、正脊斜脊（天沟）：两坡面阴角阳角应为一直线，保证能用肉眼分辨出正斜脊的脊中心线位置。
3、几何尺寸：坡屋面的几何尺寸应规整，同一坡面的左右檐口边应相等，屋面两对角线长应相等。
根据设计要求的标高、坡度，找好规矩并弹线;4、人员准备：施工队各专业人员已进场；技术人员将屋面构造图纸发放给有关人员。
使施工人员明确天沟、屋脊的位置。
5、屋顶及基座等结构和避雷等装饰装修已施工完毕并通过验收，确保屋顶无上部结构施工。
6、斜屋面防水找平层已施工完毕，防水层已通过验收7、斜屋面周圈防护架已搭设完毕，通过验收。
4、风力超过5级以上天气禁止作业。
雷雨天气禁止作业。
九、环保措施1、施工必须做到工完场清，及时收集落地灰，过筛后重新利用。
2、清理后的碎砖块、砌块等垃圾用水泥袋装好，运到垃圾分离处。
3、砂浆搅拌机械进入现场前，对进入现场的砂浆搅拌机械进行全面检查和维护保养，以保证机况良好，无漏电、漏水现象。
机械修理工应经常检查砂浆搅拌机械的运行情况，发现问题及时进行维护、保养，以保证施工机械处于良好运行状态。
搅拌现场应经常洒水湿润，在搬运水泥时，轻拿轻放技术负责人：交底人：接交人:本表由施工单位填写，交底单位与接受交底单位各存一份。
屋面挂瓦施工安全技术交底
屋面挂瓦施工安全技术交底1. 引言屋面挂瓦施工是建筑工程中的一项重要工作，但由于工作环境特殊和施工操作难度较大，存在一定的安全风险。
为了确保施工人员的生命安全和施工质量，本文将对屋面挂瓦施工安全技术进行交底，包括施工前的准备工作、安全作业流程、防护措施等内容。
2. 施工前准备在进行屋面挂瓦施工之前，施工单位应全面做好施工前的准备工作，确保施工过程的安全。
具体措施如下：2.1 确定施工方案施工单位应根据屋面结构和要求，制定详细的施工方案。
方案应包括施工流程、施工人员组织、材料准备等内容，并得到相关技术人员的确认。
2.2 安全措施的制定根据施工方案和现场风险评估，制定安全措施并明确施工人员的责任。
措施包括但不限于设置安全警示标志、使用安全防护设备、设置安全通道等。
2.3 施工现场清理施工人员在开始施工前，应对施工现场进行清理。
清理范围包括所有材料、工具以及杂物，确保施工现场整洁，减少施工隐患。
3. 安全作业流程3.1 施工前安全检查在施工前，施工单位应组织专人进行安全检查。
主要检查项目包括施工现场的准备工作是否完善、安全设施是否齐全、施工人员是否具备必要的安全防护用品等。
3.2 高处作业安全要求屋面挂瓦施工通常存在高处作业风险，因此施工人员应严格遵守以下要求： -佩戴防护帽、安全带等必要的安全防护装备； - 在降水、风力较大的情况下暂停施工； - 确保攀爬安全，不承重攀爬，使用可靠的攀爬器具； - 施工现场设置安全网和警示标志。
3.3 吊装操作规范屋面挂瓦施工中，常常需要进行吊装作业。
吊装过程中应注意以下事项： - 前期应对吊装设施进行全面检查，确保吊装设备的完好； - 吊装工作应由经过培训合格的专业人员操作； - 吊装作业前应进行安全演练，确保吊装过程中的安全。
3.4 施工现场通行在屋面挂瓦施工过程中，应设置安全通道，保证施工人员的通行安全。
通行时需注意以下事项： - 通道应保持畅通，不得堆放杂物； - 施工人员应专注于前方，不得私自使用移动通讯设备； - 在施工现场移动时，必须佩戴安全带。
屋面挂瓦技术交底
1、平瓦施工及质量要求：
1)找平层施工：瓦屋面斜板基层清理干净后，洒水湿润，用20厚1:3水泥砂浆找平，砂浆收水后二次抹压，及时养护；找平层不得出现开裂、空鼓、起砂现象。
2)绑扎钢筋网：斜板找平层上进行ф6钢筋网片绑扎，钢筋纵向间距500mm，横筋根据瓦长设置。
1）从事各项施工的操作人员一律遵守本岗位安全职责，特殊工种人员持证上岗。
2）班前对施工操作人员做现场安全技术交底。
3）在屋面上施工必须做好临边防护，戴好安全帽，必要时系好安全带。
4）严禁酒后上岗，不得嬉戏打闹。
5）平瓦应堆放平稳，工时派专人传递，严禁抛扔。
3、瓦屋面详图
屋面挂瓦1
屋面挂瓦2
五层挂瓦1
三层挂瓦
3)挂瓦：挂瓦时卧瓦层采用1:3水泥砂浆，挂瓦次序从下到上，从左到右，每排瓦均用双股18号铜丝与基层横向钢筋绑扎牢固，并应与左边、下面两块瓦应落槽密合。
4)平瓦屋面的瓦头挑出封檐的长度宜为50～70mm并平直整齐，脊瓦在坡面瓦上的搭盖宽度不宜小于4cm。
6）平瓦应铺成整齐的行列，彼此紧密搭接，并应瓦榫落槽，瓦脚挂牢，瓦头排齐，檐口应成一直线。
7）平瓦及其脊瓦应边缘整齐，表面光洁，不得有分层、裂纹和露砂等缺陷，平瓦的瓦爪与瓦槽的尺寸应准确。
8）脊瓦应平直，标高一致，施工时宜拉通长麻线，搭盖间距应均匀，脊瓦搭口和脊瓦与平瓦的缝隙均应用水泥砂浆填实抹平，封固严密。
9）平瓦运输时应轻拿轻放，不得抛扔、碰撞，进入现场后应堆垛整齐。
2、安全保障措施
挂瓦坡屋面技术交底
坡屋顶挂瓦技术交底一、施工顺序及施工方法基层清理→找平层→挂瓦→脊瓦→细部处理→清理检查验收。
施工前注意事项：1、屋面基层结构（1)、基层必须牢固，无松动现象。
(2)、基层表面应平整，将基层表面砂浆及污物清除干净，在施工前浇水湿润安装钢筋网片。
（3)、基层存在凹凸不平、蜂窝、孔洞等现象时，应根据不同情况分别修补，确保表面平整。
（4)、砼屋面结构找平层施工完毕，待找平层干燥，强度、平整度、顺直度达到设计要求。
其中平整度用2m靠尺以及塞尺塞缝检查，误差不超过5mm，屋脊、天沟等处顺直度采用2m托线检查，偏差不超过4mm。
（5)、屋脊、阴沟顺直度达到要求，不做弧度，屋脊、阴沟均为一条直线。
（6)、屋面基层结构分部验收完毕。
2、主要工具准备：电动切割机（合金切割片，切割厚度大于30mm）。
其它辅助工具：水平尺，白粉弹线，白色粉笔，切割手工刀，木工锤，电源线等。
3、环境条件施工现场环境温度不得高于33ºC，风力不大于5级，雨天不能施工，如作业中突遇降雨，应采取有效遮盖措施。
雨后施工应待屋面干燥后再进行作业。
二、施工方法1、找平层（20厚水泥砂浆找平层）(1)基层清理：将找坡层上面的杂物清理干净。
(2)安装钢筋网片。
(3) 冲筋或贴灰饼，根据坡度要求，拉线找坡贴灰饼，顺排水方向冲筋，冲筋的间距为1m；在排水沟、雨水口处找出泛水，冲筋后进行抹找平层。
(4）铺灰压头遍：沟边、拐角、根部等处应在大面积抹灰前先做，有坡度要求的部位，必须满足排水要求。
(4)铁抹子压第二遍：当水泥砂浆(细石砼)开始凝结，人踩上去有脚印但不下陷时，用铁抹子压第二遍，注意不得漏压，并把死坑、死角、砂眼抹平；当抹子压不出抹纹时，即可找平、压实，宜在砂浆(细石砼)初凝前抹平、压实。
(5)养护：找平层抹平压实后，常温时在24h后浇水养护，养护时间一般不小于7d。
2、挂瓦（1）挂瓦的施工要求砂浆卧瓦坡屋面（用于阁楼坡屋面、塔楼坡度较缓不带金属尖屋面）①M10水泥砂浆粘贴陶瓦、块瓦，最薄处≥20mm，内配φ4@,500×500钢筋网片，下三皮瓦用双股18号铜丝绑扎，上面瓦插钢钉。
坡屋面挂瓦安全技术交底模板
一、工程名称：（填写工程名称）二、交底日期：（填写交底日期）三、施工单位：（填写施工单位）四、分项工程名称：坡屋面挂瓦工程五、交底内容：一、施工人员要求1. 施工人员必须持有效上岗证，且经过专业培训，熟悉本工程的安全技术操作规程。
2. 施工人员应定期进行体检，确保身体健康，无高血压、心脏病、贫血、癫痫等不适合高处作业的疾病。
3. 施工人员应严格遵守操作规程，不得违章作业。
二、安全防护措施1. 施工现场应设置安全警示标志，提醒施工人员注意安全。
2. 施工人员必须佩戴安全帽、安全带、防滑鞋等个人防护用品。
3. 施工现场应搭设符合要求的脚手架，确保稳固可靠。
4. 施工现场应设置防护栏杆，高度不低于1.2米，并与屋面脚手架做可靠拉结。
5. 施工现场应满挂密目安全网，防止物体坠落。
三、施工操作要点1. 施工前，应先检查脚手架、防护栏杆、安全网等安全设施是否完好，确保符合安全要求。
2. 施工过程中，应遵循自上而下的施工顺序，不得跳跃作业。
3. 挂瓦时，应使用专用工具，严禁手持瓦片进行操作。
4. 挂瓦时，应保持瓦片与瓦槽的紧密贴合，确保防水效果。
5. 施工过程中，应随时清理现场杂物，防止绊倒或滑倒。
四、特殊情况处理1. 遇到雷雨、6级及以上大风等恶劣天气，应立即停止施工，并做好防护措施。
2. 施工过程中，如发现脚手架、防护栏杆等安全设施有松动、损坏等情况，应立即停止施工，并报告相关部门进行修复。
3. 施工过程中，如发现施工人员身体不适，应立即停止其工作，并送往医院治疗。
六、其他注意事项1. 施工现场应保持整洁，不得乱堆乱放材料、工具等物品。
2. 施工过程中，应保持通讯畅通，确保紧急情况能够及时处理。
3. 施工完成后，应进行安全检查，确保无安全隐患。
本安全技术交底旨在提高施工人员的安全意识，确保坡屋面挂瓦工程顺利进行。
施工过程中，请全体施工人员严格遵守各项安全规定，共同营造安全、和谐、有序的施工环境。
挂瓦技术交底
5、使用的手提切割机，冲击钻等带电设备应按安全施工作业规程要求进行预检与操作。
6、脚手架及卸料平台堆载物每平米不超过300kg，特别应尽量避免大量材料堆在外架上过夜。
7、保温板、包装材料等轻质材料要随用随运，不能大量积压在施工作业面上防止大风吹散伤人，少量需用固定措施。
8、施工时戴好安全帽，穿防滑鞋，挂好安全带，不允许穿湿滑的鞋上屋面作业。不得在施工现场追逐、玩耍。酒后不得进入施工作业面。
9、砂浆放在专用的器具内，不得直接堆放在屋面板上。砂浆随伴随用，拌好的砂浆要在2小时内完，严禁使用隔夜砂浆。
10、施工时需将材料和工具收好，不允许高空坠物。如需交叉作业时必须错开作业面。
3、脊瓦安装
坡度小于50°的脊瓦用水泥砂浆座浆固定。所有屋脊处（含斜屋脊）均需在防水板临时固定后，用10×10×1mm的钢丝网在脊口两侧各150mm宽用钢钉固定在钢筋混凝土结构层。当挂瓦条固定后，挂瓦前用Mb7.5的抗裂水泥砂浆沿钢丝网300mm宽范围内甩浆压实30mm-50mm厚，12小时内喷水养护。水泥砂浆内掺聚合物及杜拉纤维，砂浆强度为M7.5。脊瓦安装要求顺直，瓦口咬合坡度及标高一致，脊瓦需覆盖主瓦20mm。主瓦压住沟瓦两边下口长度25mm。
技 术 交 底
施工单位
工程名称
分部工程
屋面工程
交底部位
挂瓦工程
日 期
交底内容：
一、材料要求
1、P.O32.5普通硅酸盐水泥，严禁混用不同品种、不同标号的水泥。中砂。圆钉或钢钉直径为：4.1－5.0×76mm， 8号镀锌铁丝。
2、屋面瓦方正，质地坚固。不得有缺楞、掉角、暗痕和裂纹等缺陷。
斜屋面挂瓦施工技术交底
斜屋面挂瓦施工技术交底一、挂瓦条、顺水条的位置确定。
1．挂瓦条、顺水条须作防腐处理，可选用沥青涂复剂进行表面防腐处理(木或者镀锌铁皮或者)。
２．在屋面混凝土保护层上，每隔间距500mm，弹出顺水条位置线，用钢钉固定顺水条。
３．顺水条的高度差应控制在3mm以内，如超出应调整顺水条的高度，保证挂瓦条的水平度达到挂瓦要求；顺水条的规格为：30 x 20mm。
４．在顺水条上钉挂瓦条。
挂瓦条的一般尺寸为30 x 25mm，挂瓦条间距先按155mm初分，发现有零碎尺寸时缩小间距至155mm-159mm间距，根据挂瓦条间距弹出挂瓦条位置(注:挂瓦条间距因瓦的有效尺寸不同而不同)。
５．在离屋面的檐口30mm处（施工后的实际尺寸,可根据实际情况进行调整），开始第一排挂瓦条，挂瓦条要钉二根，在屋脊处最后一排的挂瓦条位置上，要钉二根重叠的挂瓦条，以防止瓦片头部向下，造成视觉效果不佳。
６．在水沟瓦的二侧，应钉二根顺水条来调整水沟瓦和主瓦之间的高度。
二、屋面弹线1.主屋面弹线：用墨斗弹出水平线，垂直线、天沟线，垂线之间距离约1.5—2m；2.斜天沟弹线：弹出斜天沟中心线，两边各距离中心线110mm或120mm弹出封头顺水条位置.三、瓦片的铺设1．将瓦片从地面搬至屋面上，搬运时应轻拿轻放，避免破碎。
２．主瓦和檐口瓦铺设：放线铺设，铺瓦时从下至上，从右至左错缝铺设；檐口无成品排水天沟时，瓦需出屋檐8cm以上；檐口有成品排水天沟时，瓦需出屋檐6-8cm，根据各楼的设计可能会有变化。
铺瓦时需每排带线铺设达到平整顺直的要求，横向和竖向每铺5片瓦的距离，要进行一次误差的调整。
３．檐口瓦必须全部使用钢钉，钉于挂瓦条上。
除第一排瓦片之外，当屋面角度≤30度时，可以隔排用钢顶固定瓦片；当屋面角度＞30度时，每片瓦片必须用钢顶固定。
４．斜天沟铺设：根据斜天沟，从檐口处到斜脊时，斜天沟有效尺寸为10—12cm宽度，用木尺划出瓦片需切割的位置线，用电动锯切割，（雨天不得在屋顶上切割瓦片）并用水泥砂浆固定。
坡屋面木顺水条与挂瓦条挂瓦技术交底【范本模板】
4。3斜屋面周围防护架已搭设完毕，通过验收。
5、施工方法
5。1工艺流程：清理基层→抄平、找方、弹线→安装顺水条、挂瓦条→挂屋面瓦→屋面验收
5.2操作方法：
5。2.1清理基层：瓦屋面施工前，清理屋面防水保护层上杂物进行验收。
5.2。2抄平、找平、弹线：根据瓦屋面特点及屋面的实际尺寸，弹出每行瓦每列瓦的位置线,便于瓦片的铺设。
2、机械用具
手推车、铁锹、靠尺、水桶、喷壶、铁抹子、木抹子、墨斗、钢卷尺、尼龙绳、橡皮锤(或木锤)、铁水平尺、弯角方尺、笤帚、砂轮锯、磨石机、钢丝刷等.
3、技术准备
材料进场后，应检验产品合格证、使用说明书并按规定取样复试，严禁在工程中使用不合格的材料。坡屋面坡度42%。
4、作业条件
4.1混凝土基层屋面的找平层、防水层及防水保护层均已完成，做完各层隐检，并办完交接检查手续。
6.1主控项目：
6.1。1平瓦及其脊瓦质量必须符合设计要求.
6。1.2平瓦必须铺设牢固，且应采取固定加强措施。
6.2一般项目:
6.2.1挂瓦条应分档均匀，铺钉平整、牢固；瓦面平整，行列整齐，搭接严密，檐口平直.
6.2。2脊瓦应搭盖正确，间距均匀，封固严密;屋脊应顺直,无起伏现象。
6.2.3平瓦屋面的有关尺寸应符合下列要求：
5。2。5做平:挂平时，应拉通线，铺平挂直。扣脊瓦用1:2。5水泥砂浆铺座平实。脊瓦搭口和脊瓦与平瓦间的缝隙处，用掺与瓦颜色相同色浆的麻刀灰嵌严刮平。脊瓦与平瓦的搭接每边不少于40mm；
5.2.6屋面验收:安装瓦件应牢固、边角顺直、整齐美观.待麻刀灰硬化达到强度后,须经监理工程师验收合格。
6、质量标准
7。4铺瓦过程中应避免将挂瓦条蹬踏变形或损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
明确天沟、屋脊（平屋脊、斜屋脊）的位置。
5、避雷已施工完毕并通过验收，确保屋顶无上部结构施工。
6、坡屋面瓦片以下所有施工做法已施工完毕并验收通过。
7、坡屋面周圈防护架已搭设完毕，通过验收。
五、施工工艺
1、本工程设计采用钢挂瓦条，工艺流程：基层清理、整平→种植￠10钢筋头→防水层→保温层→保护层→抄平、找方、弹线→顺水条（中距600mm)与种植的￠10钢筋头（中距600×900mm）焊牢→￠12钢筋挂瓦条与顺水条焊牢→钢筋焊结点防锈处理→挂屋面瓦→屋面瓦验收
顺水条、挂瓦条施工示意图
2、顺水条：如上图所示，每个顺水条节点均需要与￠10钢筋头焊接牢固，并确保稳固；顺水条要垂直于檐口，斜面形成闭合框架。
3、挂瓦条：将￠12钢筋挂瓦条与顺水条焊接牢固，其间距应根据瓦的规格和屋面坡长确定，长度一般不小于三根顺水条间距。
焊接檐口条时，要比一般挂瓦条高20～30mm,以保证檐口第一块瓦的平直；挂瓦条从檐口开始逐步向上至屋脊，要随时校核挂瓦条间距尺寸的一致。
为保证尺寸准确，可在一个坡面的两端，准确量出瓦条间距，要通长拉线焊结挂瓦条。
4、挂瓦：屋面挂瓦均采用18#铜丝与挂瓦条绑扎牢固。
从檐口处逐层向上排瓦施工。
檐口处屋面瓦挑出50～70mm。
屋脊瓦采用1：3水泥砂浆卧瓦，在搭盖脊瓦时，脊瓦搭接瓦尾的宽度每边不小于40mm。
檐口处以能覆盖主瓦即可。
上下瓦最小上下搭接为：75mm。
从屋檐左下角开始，自左向右、自下而上，
瓦之间上下搭接以盖住瓦的自锁坡三角为准，左右搭接以瓦相扣后平稳为准，每片主瓦的瓦爪必须扣紧挂瓦条，对齐瓦缝。
铺设时当遇到脊和天沟时，边角处用砂轮锯切割至满足要求，或用半边瓦和掉角、缺边的大瓦。
5、檐口收口抹灰刷涂料：挂瓦顶、底等需收口处均采用水泥砂浆找平牢固。
六、质量要求
1、平瓦、脊瓦的质量必须符合设计和规范要求。
检验方法：观察检查和检查出厂合格证或质量检验报告。
砂眼、裂缝、掉角，缺边、少爪等不符合质量要求规定的不宜使用，但半边瓦和掉角、缺边的平瓦可用于山檐边、坡沟或坡脊处，其使用部分的表面不得缺损或裂缝。
2、平瓦应铺成整齐的行列，彼此紧密搭接，并应瓦榫落槽，瓦脚挂牢，瓦头排齐，檐口应成一直线；以确保屋面平整，立面效果美观。
检验方法：观察检查。
3、挂瓦条应分档均匀，焊结平整、牢固；瓦面平整，行列整齐，檐口平直。
检验方法：观察检查。
4、脊瓦应搭盖正确，间距均匀，封固严密；屋脊和斜脊应顺直，无起伏现象。
检验方法：眼观。
5、脊瓦、沟瓦与平瓦砂浆粘接处用与平瓦颜色相接近的颜色涂刷。
6、瓦屋面搭盖尺寸要求如下：
项
次
项目
长度
mm
检验方
法1脊瓦搭盖坡瓦的长度50
尺量检
查2瓦头挑出檐口的长度
50～
70
3
突出屋面的墙或烟囱的侧面瓦探入泛水长度不
小于
50
4平瓦上下搭接长度75。
