钢结构的螺栓基础知识
钢结构施工中的螺栓连接技术与规范要求
钢结构施工中的螺栓连接技术与规范要求在钢结构施工中，螺栓连接技术是非常重要的一部分。
它不仅能够确保钢结构的稳固性和安全性，还能够提高施工效率。
本文将重点介绍钢结构施工中的螺栓连接技术与规范要求。
一、螺栓连接技术螺栓连接技术是一种常用的连接方法，它通过螺栓和螺母的组合来实现连接。
在钢结构中，螺栓连接主要用于连接钢梁、柱和节点等构件。
1. 螺栓材质钢结构施工中常用的螺栓材质有高强度合金钢、碳钢和不锈钢等。
根据实际情况和规范要求，选择合适的螺栓材质非常重要。
不同的材质对于腐蚀、强度和可靠性等方面有着不同的要求。
2. 螺栓预紧力在螺栓连接中，预紧力是一个非常重要的参数。
预紧力的大小直接影响到连接的稳定性和安全性。
预紧力过小会导致连接松动，预紧力过大则容易导致螺栓断裂。
因此，在施工过程中，必须控制好螺栓的预紧力。
3. 螺栓连接的步骤螺栓连接的步骤主要包括螺栓安装、旋紧、检查和锁紧等。
在安装过程中，需要确保螺栓与连接孔的配合度良好，避免因尺寸不符合而导致连接质量下降。
在旋紧螺栓时，应该按照规范要求进行。
检查环节主要是对螺栓连接的质量进行检验，确保连接的可靠性。
最后，锁紧螺母是为了增强连接的稳固性。
二、规范要求钢结构施工中，螺栓连接必须符合一定的规范要求，以确保连接的质量和可靠性。
以下是一些常见的规范要求：1. 检验和检测要求螺栓连接在施工前、施工中和施工后都应进行检验和检测。
在施工前应进行材料的验收，包括螺栓的材质和强度等参数的检测。
在施工中，要进行螺栓的安装质量检验和预紧力的测量等。
在施工结束后，还需要进行连接的现场检验，确保连接的质量符合规范要求。
2. 强度和可靠性要求螺栓连接的强度和可靠性是决定其质量的重要指标。
螺栓的承载能力要满足设计要求，并经过计算和验证。
此外，连接的可靠性也需要得到保证，即螺栓连接应能够承受行车荷载、地震力和风力等。
3. 防腐要求螺栓连接在使用过程中容易受到腐蚀的影响，因此规范要求对螺栓进行防腐处理。
钢结构螺栓尺寸的选用
钢结构螺栓尺寸的选用螺栓作为连接钢结构的重要零部件，在工程设计和施工中具有至关重要的作用。
正确选择合适尺寸的螺栓能够保证钢结构的稳固性和安全性。
本文将介绍钢结构螺栓尺寸的选用原则及注意事项。
1. 螺栓尺寸的基本概念螺栓的尺寸通常包括直径、长度和螺纹类型等方面。
直径是指螺栓螺纹直径的大小，长度则是指螺栓的全长或者螺纹部分的长度。
螺纹类型一般有粗牙和细牙两种，分别适用于不同的连接要求。
2. 螺栓尺寸的选用原则在选择钢结构螺栓尺寸时，需要考虑以下几个原则：•受力情况：根据钢结构所受的不同受力情况，选择适当尺寸的螺栓以确保连接的牢固性。
•环境条件：如果钢结构处于腐蚀环境中，需要选择耐腐蚀性能好的螺栓，避免螺栓因腐蚀而影响连接质量。
•连接要求：根据设计要求和工程规范，选择符合要求的螺栓尺寸和规格。
3. 常用螺栓尺寸规格一般在钢结构工程中，常用的螺栓尺寸规格包括M12、M16、M20等，常见的长度有20mm、30mm、40mm等。
具体的选择需要根据具体工程的要求和设计计算来确定。
4. 注意事项在选择钢结构螺栓尺寸时，需要注意以下几点：•螺栓直径和长度的匹配：螺栓的直径和长度需要匹配，不能选择直径太小或长度太短的螺栓。
•螺栓的强度等级：螺栓的强度等级需要符合设计要求，避免因螺栓强度不足而导致连接失效。
•安装要求：螺栓的安装需要符合规范要求，包括预紧力、拧紧扭矩等参数的控制。
综上所述，钢结构螺栓尺寸的选用是钢结构连接设计中的重要环节，正确选择合适的螺栓尺寸可以保证钢结构的稳固安全。
在实际工程中，需要根据具体情况仔细选择螺栓尺寸，并严格按照相关规范和标准进行操作。

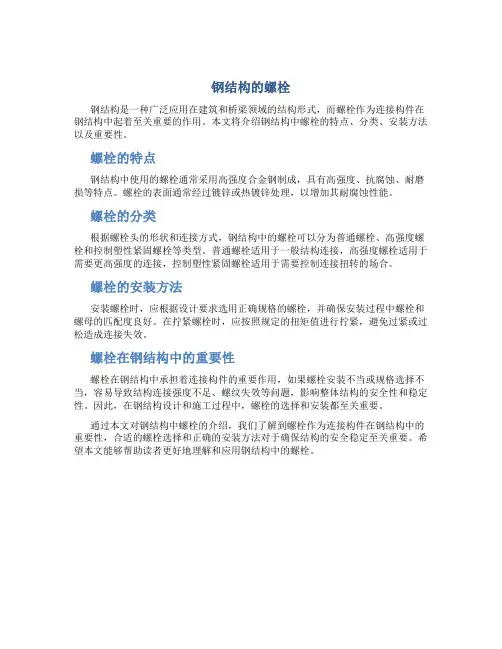

钢结构的螺栓
钢结构的螺栓
钢结构是一种广泛应用在建筑和桥梁领域的结构形式，而螺栓作为连接构件在钢结构中起着至关重要的作用。
本文将介绍钢结构中螺栓的特点、分类、安装方法以及重要性。
螺栓的特点
钢结构中使用的螺栓通常采用高强度合金钢制成，具有高强度、抗腐蚀、耐磨损等特点。
螺栓的表面通常经过镀锌或热镀锌处理，以增加其耐腐蚀性能。
螺栓的分类
根据螺栓头的形状和连接方式，钢结构中的螺栓可以分为普通螺栓、高强度螺栓和控制塑性紧固螺栓等类型。
普通螺栓适用于一般结构连接，高强度螺栓适用于需要更高强度的连接，控制塑性紧固螺栓适用于需要控制连接扭转的场合。
螺栓的安装方法
安装螺栓时，应根据设计要求选用正确规格的螺栓，并确保安装过程中螺栓和螺母的匹配度良好。
在拧紧螺栓时，应按照规定的扭矩值进行拧紧，避免过紧或过松造成连接失效。
螺栓在钢结构中的重要性
螺栓在钢结构中承担着连接构件的重要作用，如果螺栓安装不当或规格选择不当，容易导致结构连接强度不足、螺纹失效等问题，影响整体结构的安全性和稳定性。
因此，在钢结构设计和施工过程中，螺栓的选择和安装都至关重要。
通过本文对钢结构中螺栓的介绍，我们了解到螺栓作为连接构件在钢结构中的重要性，合适的螺栓选择和正确的安装方法对于确保结构的安全稳定至关重要。
希望本文能够帮助读者更好地理解和应用钢结构中的螺栓。
钢结构螺栓连接
五、轻钢结构的紧固件连接 在冷弯薄壁型钢结构中经常采用自攻螺钉（self drilling screws）、钢拉铆钉（steel blind rivets）、射钉（powderactuated fasteners）等机械式紧固件连接方式，主要用于压型 钢板之间和压型钢板与冷弯型钢等支承构件之间的连接。 自攻螺钉有两种类型，一类为一般的自攻螺钉，需先行 在被连板件和构件上钻一定大小的孔后，再用电动板子或扭 力板子将其拧入连接板的孔中；一类为自钻自攻螺钉，无需 预先钻孔，可直接用电动板子自行钻孔和攻入被连板件。
参知政事范仲淹等人遭谗离职，欧阳修上书替他们分辩，被贬到滁州做了两年知州。到任以后，他内心抑郁，但还能发挥“宽简而不扰”的作风，取得了某些政绩。《醉翁亭记》就是在这个时期写就的。目标导学二：朗读文章，通文顺字1．初读文章，结合工具书梳理文章字词。2．朗读文章，划分文章节奏，标出节奏划分有疑难的语句。节奏划分示例
螺栓的代号用字母M与公称直径的毫米数表示，如M16、 M18等，常用的螺栓是M16，M20和M24。
C级螺栓由未经加工的圆钢压制而成。由于螺栓表面粗糙， 一般采用在单个零件上一次冲成或不用钻模钻成的孔（Ⅱ类 孔）。螺栓孔的直径比螺栓杆的直径大1.5～3mm。对于采用C 级螺栓的连接，由于螺杆与栓孔之间有较大的间隙，受剪力作 用时，将会产生较大的剪切滑移，连接的变形大。但安装方便， 且能有效地传递拉力，故一般可用于沿螺栓杆轴受拉的连接中， 以及次要结构的抗剪连接或安装时的临时固定。
大 六 角 高 强 度 螺 栓
二、螺栓的排列 1.并列—简单、整齐、紧凑所用连接板尺寸小，但构
钢结构柱脚螺栓采用q235
钢结构柱脚螺栓采用q235钢结构柱脚螺栓是连接钢柱与基础的关键部件，它的质量和牢固程度直接影响整个建筑物的稳定性和安全性。
在钢结构建筑中，常用的柱脚螺栓材料是q235钢材，下面将详细介绍其特点和应用。
Q235钢材是中国常见的普通碳素结构钢，具有良好的可焊性、塑性和韧性。
它的化学成分符合国家标准，主要含有碳、硅、锰、磷、硫等元素。
这些元素的合理配比使得Q235钢材具有较高的强度和耐腐蚀性能，适用于各种工程中的柱脚螺栓连接。
钢结构柱脚螺栓的使用旨在将钢柱与混凝土基础牢固地连接在一起，以承受建筑物的重量和外部荷载。
Q235钢材作为柱脚螺栓的材料，具有以下特点：1. 强度高：Q235钢材具有较高的强度，能够承受较大的压力和拉力，确保建筑物的稳定性。
2. 可焊性好：Q235钢材具有良好的可焊性，可以通过焊接的方式将柱脚螺栓与钢柱和混凝土基础连接在一起，形成稳固的结构。
3. 耐腐蚀性好：Q235钢材具有一定的耐腐蚀性能，能够在恶劣的环境条件下长时间使用而不受损。
4. 施工方便：Q235钢材制作的柱脚螺栓具有较小的体积和重量，便于搬运和安装，提高施工效率。
在实际应用中，钢结构柱脚螺栓的设计和施工需要严格按照相关标准和规范进行。
首先，需要根据建筑物的结构设计要求确定柱脚螺栓的数量、尺寸和布置方式。
然后，根据设计要求选用合适的Q235钢材制作螺栓，并在施工过程中进行正确的安装和紧固。
Q235钢材作为钢结构柱脚螺栓的材料，在建筑物的结构连接中起着重要的作用。
它具有良好的强度、可焊性和耐腐蚀性能，能够确保建筑物的稳定性和安全性。
在实际应用中，需要严格按照标准和规范进行设计和施工，以保证柱脚螺栓的质量和可靠性。
钢结构大六角螺栓标准
钢结构大六角螺栓通常采用高强度钢材制成，如45#钢、35#钢等，以保证其在承受较大载荷时不易断裂。高强度大六角螺栓具有较高的抗拉强度和抗剪强度，能够有效地抵抗螺栓连接处的轴向和剪切应力。此外，大六角螺栓还具有良好的耐腐蚀性能，可在潮湿环境和腐蚀介质中使用。
四、钢结构大六角螺栓的应用领域
一、钢结构大六角螺栓简介
钢结构大六角螺栓，简称大六角螺栓，是由高强度钢材制成，具有大六角形状的螺纹连接件。它通过螺纹连接方式，将两个钢结构构件紧密地连接在一起，使构件间的连接具有较高的强度和刚度。
二、钢结构大六角螺栓的规格和型号
钢结构大六角螺栓的规格主要根据其直径、长度和强度等级来划分。根据我国标准GB/T 1231-2006《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》规定，钢结构大六角螺栓的规格包括 M16、M20、M22、M24、M27、M30 等几种，分别对应不同的直径和长度。此外，根据螺栓的强度等级，可分为 4.8 级、8.8 级、10.9 级和 12.9 级等。
钢结构大六角螺栓标准
摘要：
一、钢结构大六角螺栓简介
二、钢结构大六角螺栓的规格和型号
三、钢结构大六角螺栓的材质和性能
四、钢结构大六角螺栓的应用领域
五、钢结构大六角螺栓的安装与维护
正文：
钢结构大六角螺栓是一种用于连接钢结构构件的紧固件，具有承载力高、安装简单、耐腐蚀等优点，广泛应用于建筑、桥梁、塔架等领域。
钢结构大六角螺栓广泛应用于建筑、桥梁、塔架、机械设备等领域。在建筑领域，大六角螺栓可用于钢结构框架的连接、墙板的固定等；在桥梁领域，大六角螺栓可用于桥梁的主梁与横梁、纵梁等的连接；在塔架领域，大六角螺栓可用于塔架的支撑结构、平台等的连接。
钢结构的连接-螺栓
钢结构的连接-螺栓钢结构的连接-螺栓1. 引言钢结构连接是钢结构设计和施工中的重要环节。
螺栓连接是一种常用的连接方式，它具有承载能力强、安装方便等优点，在钢结构工程中得到广泛的应用。
本文就钢结构的连接-螺栓进行详细介绍和解析。
2. 螺栓连接的基本原理2.1 螺栓的组成及分类螺栓由螺杆、螺母和垫圈组成，根据螺杆和螺母的形状和螺纹特征，可以将螺栓分为普通螺栓、高强度螺栓和特殊螺栓等几类。
2.2 螺栓连接的受力特点螺栓连接受力主要包括剪切力、压力和拉力，不同受力情况下，需要采取不同的螺栓连接方式和计算方法。
3. 螺栓连接的设计与计算3.1 螺栓的选用根据钢结构的受力特点和设计要求，选择适当的螺栓规格和等级进行连接。
考虑到安装的便捷性和经济性，还需考虑螺栓的标准化和模块化。
3.2 螺栓的预紧力和紧固力控制螺栓连接的预紧力和紧固力控制是保证连接质量和可靠性的关键。
本章介绍螺栓的预紧力计算方法、螺栓松动的问题及解决办法。
3.3 摩擦型和非摩擦型连接根据钢结构连接的要求和设计荷载，螺栓连接可以采取摩擦型或非摩擦型的连接方式。
本章介绍了两种连接方式的原理、计算方法和适用范围。
4. 螺栓连接的施工要点4.1 螺栓的安装顺序和步骤在钢结构的安装过程中，正确的螺栓安装顺序和步骤是保证连接质量的重要因素。
本章介绍了螺栓连接的安装要点和注意事项。
4.2 螺栓连接的检验与验收为了确保螺栓连接的质量和可靠性，需要进行相应的检验和验收工作。
本章介绍了螺栓的常见质量问题和检验方法。
5. 螺栓连接的局限性与发展趋势螺栓连接作为一种常用的钢结构连接方式，也存在一些局限性。
本章介绍了螺栓连接的局限性，并展望了未来螺栓连接发展的趋势和改进方向。
6. 扩展内容1、本文档所涉及附件如下：- 图表1：螺栓连接示意图- 图表2：螺栓连接的受力示意图- 表格1：常见螺栓规格和等级对照表- 表格2：螺栓预紧力计算表2、本文档所涉及的法律名词及注释：- 钢结构：指由钢材构成的结构体系。
钢结构的连接螺栓连接
yn
M N1 y1
y12 y22 yn2
N1 y1
n
yi2
i 1
N1
M y1
n
yi2
i 1
1号螺栓强度验算：
N1
N
b t
一般螺栓群在偏心拉力作用
N1F
F e
1 2 3 4
F M
刨平顶紧 F
承托(板)
可采用偏于安全旳设计措施，即叠加法。
N1M
N2M
y1
N3M
N4M
M=F·e
N1 N1F
材为Q235钢，采用M 22普通螺栓 （C级），螺栓孔直径d0 24mm。 N
此连接承受的静力荷载设计值为
340
260 10
N
10
t 12
N 900kN。
解：查附表1.3得：fvb 140N / mm2
f
b c
305N
/
mm2
一个螺栓的抗剪承载力设计值为
N
t 20
N
N
530
t 12
N /2
T y1
n
xi2
n
yi2
i 1
i 1
i 1
i 1
N1Ty
T r1
n
xi2
n
yi2
x1 r1
T
n
xi2
x1
n
yi2
i 1
i 1
i 1
i 1
y1 r1
N1Tx N1T
x N1Ty
T
螺栓1旳强度验算公式为:
N12Tx
N1Ty N1F
2
N
b min
当螺栓布置比较狭长(如y1≥3x1)时, 可令:xi=0，则N1Ty=0
钢结构螺栓强度等级
钢结构螺栓强度等级
钢结构螺栓在工程中起着关键的连接作用，其强度等级直接影响着整个结构的承载能力和安全性。
螺栓的强度等级是根据螺栓本身的材料和制造工艺而定的，通常分为几个等级，包括如5.8、8.8、10.9等不同等级。
5.8级螺栓
5.8级螺栓是指螺栓的材料为碳素钢，经过热处理后获得的强度等级。
这种螺栓适用于一般场合，要求不是特别高的承载能力和抗拉强度。
8.8级螺栓
8.8级螺栓是指螺栓的材料为合金钢，并经过热处理后获得的强度等级。
这种螺栓通常用于一般的结构中，能够承受较大的力和扭矩。
10.9级螺栓
10.9级螺栓是指螺栓的材料为碳合金钢，采用热处理工艺获得的强度等级。
这种螺栓适用于高强度要求的结构，如大型机械设备和桥梁等工程。
螺栓的强度等级与承载能力密切相关，选用适当的强度等级螺栓对于保证结构的安全性和稳定性至关重要。
在工程设计和施工中，需要根据具体的承载要求和设计规范来选择合适的螺栓强度等级，确保结构的可靠性和耐久性。
钢结构螺栓的强度等级是工程中一个重要的参数，设计者需要充分了解和考虑各种螺栓等级的特点和适用范围，以保证工程结构的安全可靠性。
选择合适的螺栓强度等级不仅可以减少结构的成本，还可以提高结构的使用寿命和承载能力。
钢结构螺栓紧固标准BOLT
钢结构螺栓紧固标准BOLT
钢结构螺栓紧固作为建筑结构中至关重要的一环，其标准化对于保障建筑安全
和结构稳固具有重要意义。
下面将就钢结构螺栓紧固标准BOLT的相关内容进行介绍。
1. 螺栓的分类
螺栓在钢结构中广泛应用，根据其用途和特点可以分为以下几类：
A. 普通螺栓
普通螺栓是最基本的类型，通常用于轻型和普通钢结构连接。
B. 高强度螺栓
高强度螺栓承载能力更强，适用于对螺栓强度要求较高的工程。
C. 预应力螺栓
预应力螺栓通过预拉力作用使连接更牢固，常用于大型钢结构连接。
2. 螺栓的规格标准
螺栓的规格标准通常遵循国际或行业标准，包括直径、长度、强度等指标。
常
见的钢结构螺栓标准有GB/T1228-2006、GB/T5782-2000、GB/T36-2006等。
3. 螺栓的安装要求
螺栓的安装是确保连接牢固的关键步骤，安装要求包括以下几点：
•螺栓应该与连接孔对齐，不得歪斜；
•在紧固过程中，应该均匀施力，不得过紧或过松；
•检查螺栓表面和螺母是否损坏，保证连接的可靠性。
4. 螺栓的检测方法
螺栓连接的质量直接关系到建筑结构的安全性，因此螺栓的质量检测十分重要。
常见的检测方法包括：
•超声波检测：用于检测螺栓是否存在缺陷；
•磁粉探伤：检测螺栓表面是否有裂纹；
•拧簧力测试：测试螺栓的拧紧力是否符合要求。
结语
钢结构螺栓紧固标准BOLT的正确选择和使用对于建筑结构的安全性和稳定性至关重要。
建议在实际工程中严格按照标准要求，确保螺栓的质量和连接效果，最大程度保障建筑结构的安全和稳固。
钢结构安装时螺栓的紧固次序
钢结构安装时螺栓的紧固次序
在进行钢结构安装时，螺栓的紧固次序非常重要，它直接影响到整个结构的稳
定性和安全性。
正确的螺栓紧固次序可以确保结构的均匀受力，避免应力集中，从而提高结构的承载能力和使用寿命。
下面将介绍钢结构安装时螺栓的紧固次序及相关注意事项。
1. 螺栓松紧度检查
在紧固螺栓之前，首先要检查螺栓的松紧度。
松紧度不同会影响到螺栓的紧固
效果，因此需要确保所有螺栓在开始紧固前都有适当的松紧度。
2. 螺栓紧固次序
钢结构安装时，一般采用交叉对角的方式进行螺栓的紧固。
具体紧固次序如下：
1.横向紧固：首先从结构的横向方向开始紧固螺栓，从建筑结构的一
侧开始，依次进行螺栓的紧固。
2.纵向紧固：完成横向紧固后，再进行建筑结构的另一侧的纵向螺栓
的紧固，保持交替对角的原则。
3.对角交替：在横向和纵向紧固后，对角方向交替进行螺栓的紧固，
确保结构的均匀受力。
4.边缘螺栓：最后将边缘的螺栓进行紧固，以确保整个结构的均匀受
力。
3. 注意事项
•在紧固螺栓前，要确保螺栓孔洞对准，螺栓垂直于联接的构件，避免歪斜。
•确保使用适当的扭矩工具进行螺栓的紧固，不要过紧或过松。
•当紧固螺栓时，要坚持“扭紧、反扭、再扭紧”的原则，确保螺栓完全被拉伸。
•在螺栓紧固完成后进行再次检查，并进行必要的调整，以确保结构的安全可靠。
通过以上的螺栓紧固次序及注意事项，可以帮助确保钢结构在安装过程中螺栓
的安全紧固，提高整体结构的稳定性和安全性，保障工程质量。
工程技术知识：钢结构高强度螺栓的类型
工程技术知识：钢结构高强度螺栓的类型常用的高强度螺栓有大六角头高强度螺栓和扭剪型高强度螺栓两种类型。
1、大六角头高强度螺栓：大六角头高强度螺栓的头部尺寸比普通六角头螺栓要大，可适应施加预拉力的工具及操作要求，同时也增大与连接板间的承压或摩擦面积。
大六角头高强度螺栓施加预拉力的工具有电动、风动扳手及人工特制扳手。
2、扭剪型高强度螺栓：扭剪型高强度螺栓的尾部连着一个梅花头，梅花头与螺栓尾部之间有一沟槽。
当用特制扳手拧螺母时，以梅花头作为反拧支点，终拧时梅花头沿沟槽被拧断，并以拧断为准表示已达到规定的预拉力值。
1。
钢结构的螺栓基础知识
.8.5螺栓基础知识紧固件业界称之“工业之米”，其对于工业，相当于粮食对于人类。
紧固件分为标准件和异型件两大类。
一个国家的紧固件发展水平可以直接反映该国工业化程度。
其中，德国标准为国际公认的高标准，国际标准（ISO标准）中99.9%采用的是照搬德标，而我国紧固件标准的建立基础是国际标准。
标准件指由相关政府部门规定其属性并通过发布的使用的。
如国标，德标，美标，日标等。
异型件指根据工程需要按图纸加工的一些链接件。
如地脚螺栓，拉条等。
紧固件主要构成：螺栓：通常意义上与螺母配套使用。
螺母：通常为六角型紧垫片：通常为圆型配套螺母。
固件螺钉：不需要配备螺母。
螺柱：两头都带有螺纹，包括全螺纹螺柱。
专业术语1.规格：即形状大小。
通常包括直径和长度。
螺栓、螺钉、螺柱（常见紧固件）表述方式如下(例)：M20*70“M”表示“米”制螺纹（即国家标准螺纹）；数字“20”代表螺栓直径；数字“70”代表螺栓长度。
均以毫米（mm）计算，且螺栓、螺钉长度不含头部尺寸，螺柱则通常表示全长或有效长度（GB/T898/899通常表示的长度不含栽入部分，详见五金手册）。
M30*2*280称为细扣螺栓，中间2表示螺纹经螺母常见表述方式如下：（例）M20同螺栓，“M”表示米制螺纹（即国家标准螺纹），数字“20”则表示内螺纹中径，与相同直径的垫圈的表述方式：2.执行标准：其具体规定了标准件的形状、光滑度，硬度指标力学性能等标准，有的标准对材质，工艺也有明确的规定，其函盖了某种标准件的绝大部分信息。
（有国标、非标美标日标德标欧标ISO国际标准）3.材质：就是原材料的化学成分，分为普碳钢、中碳钢、合金钢等。
4.级别：特指螺栓的强度。
5.力学性能：又说机械性能，包括硬度，屈服度，伸长率，断面率等6.表面处理：指给紧固件表面做特殊处理以达到防腐蚀或美观的效果。
发黑，镀锌等。
螺栓螺栓的种类有：6.六角螺栓：栓头为六角形；包括钢结构用大六角螺栓和普通外六角。
钢结构的螺栓基础知识
钢结构的螺栓基础知识螺栓是用于连接钢结构的常见连接元件。
它是通过将两个或多个构件连接在一起，并且能够承受静载荷和动载荷。
钢结构螺栓具有许多基础知识，下面将详细介绍。
1.螺栓的结构和分类螺栓由头部、螺纹部和杆身组成。
头部用来传递载荷到结构中，通常是六角形的。
螺纹部用于与螺母配合，通常是螺纹圆柱形。
杆身是连接构件的主要部分，其长度和直径根据具体的使用要求而决定。
螺栓根据螺纹形式可以分为全螺纹螺栓和半螺纹螺栓。
全螺纹螺栓的螺纹从头部延伸到杆身底部。
半螺纹螺栓的螺纹只延伸到杆身中部。
螺栓根据螺纹形状可以分为粗牙螺栓和细牙螺栓。
粗牙螺栓的螺距大，适用于要求紧固力较大的连接，而细牙螺栓的螺距小，适用于要求精度较高的连接。
2.螺栓的强度等级螺栓的强度等级是指螺栓材料的抗拉、抗剪和抗压承载能力。
常见的螺栓强度等级包括4.8级、8.8级、10.9级和12.9级。
这些等级分别表示螺栓的抗拉强度和抗剪强度的最小值。
3.螺栓的预紧力和松弛预紧力是通过施加扭矩或拉紧螺栓来产生的螺栓连接中的初始紧固力。
预紧力可以提高连接的刚度和抗震性能，减小杆件间的相对位移。
松弛是指连接在使用过程中螺栓松动的现象。
螺栓的松弛可能是由于松紧扳手误差、温度变化、振动和负载作用等原因引起的。
定期检查和重新紧固螺栓可以防止松弛。
4.螺栓紧固方法螺栓的紧固方法根据具体结构和需求而定。
常见的紧固方法有手紧、扳手紧、液压张紧和液压剂紧等。
手紧是用手工工具将螺母拧紧至规定的力矩值。
扳手紧是使用扭矩扳手按照规定的力矩值拧紧螺母。
液压张紧是采用液压力来紧固螺栓。
液压剂紧是使用液压杆将螺栓拉伸并固定螺母，以达到预紧的目的。
5.螺栓连接的设计和验算螺栓连接的设计和验算要求满足静载荷强度和疲劳强度的要求。
静载荷强度包括抗拉强度和抗剪强度的验算。
疲劳强度是指螺栓在受到循环加载时的安全性能。
设计和验算螺栓连接时，需要考虑连接的长度、直径、材料的强度等因素。
同时，还需要考虑螺纹的强度和牙面压紧的效果。
连接材料的基本常识—建筑钢结构常用螺栓符号的表示方法
（b）高强螺栓侧面图 图2高强螺栓常规圆型螺栓孔连接示意图
螺栓表示方法
第3种：长圆型高强螺栓孔（或安装螺栓孔），
当构件与构件连接，构件需要在某个 方向允许微小位移时，设置长圆形孔
（a）高强螺栓正面图 图3 高强螺栓长圆型螺栓孔连接示意图
螺栓表示方法
第3种：
图3（a）长椭圆型图例，表示螺栓 俯视图，螺栓孔为长椭圆形，但是 螺栓杆仍然是圆柱形。（b）中短粗 的黑线表示螺栓侧面，表示螺栓长 度方向的图例
高强螺栓：用于现场主要受力构件之间的连接，关 键受力部位，因此无论在高强螺栓孔制 作、高强螺栓的采购、运输、安装过程 中都需要严格按照操作规范来实施，否 则会直接影响整个建筑物的安全。高强 螺栓根据节点受力而设计，分两种连接 方式摩擦型连接和扭剪型连接
建筑钢结构常用螺栓符号的表示方法
03 PART
螺栓表示方法
螺栓表示方法
序号
1 2 3
螺栓规格
螺栓孔径d0 （mm）
普通螺栓M16、 17.5、22 M20
高强螺栓M20、 22、24、26 M22、M24
长圆形螺栓孔
22x40
螺栓图例平面
备注
又称“安装螺栓”
表示两个方向的尺寸
4
普通螺栓孔
螺栓直径＋1.5
表1螺栓及螺栓孔图例表示方法
螺栓表示方法 第1种： 普通螺栓，又称“安装螺栓” 图纸表示方法
（b）高强螺栓侧面图 图3 高强螺栓长圆型螺栓孔连接示意图
螺栓表示方法
第4种：圆形螺栓孔，表示此杆件上预先焊接连接板连接板上打孔，其它构件制作
完成后运到现场安装
在图4中，黑色小圆点，代表螺栓 孔，表示22号零件（双肢角钢） 杆件端部打螺栓孔，方便现场安 装螺栓临时固定；菱形中心处带 黑色小圆点，代表安装螺栓，此 时22号零件（双肢角钢）杆件端 部通过普通螺栓与25号零件（或 称节点板），现场先通过普通螺 栓临时固定，矫正完毕后，采用 8mm高的双面角接焊缝连接固定
第三章 钢结构的连接-普通螺栓连接
公式的两点说明：
（1）螺栓的有效截面面积 因栓杆上的螺纹为斜方向的，所以抗拉时公式取的是有效
直径de而不是净直径dn，现行国家标准取：
ded1 23 43t (t螺)距
dn de dm d
(2）螺栓垂直连接件的刚度对螺栓抗拉承载力的影响
A、螺栓受拉时，一般是通过
与螺杆垂直的板件传递，即螺 杆并非轴心受拉，当连接板件 发生变形时，螺栓有被撬开的 趋势（杠杆作用），使螺杆中 的拉力增加（撬力Q）并产生 弯曲现象。连接件刚度越小撬 力越大。试验证明影响撬力的 因素较多，其大小难以确定， 规范采取简化计算的方法，取 ftb=0.8f（f—螺栓钢材的抗 拉强度设计值）来考虑其影响。
由假定‘(2)’得
y1 r1
N1Tx N1T
x N1Ty
T
N 1 TN 2 TN 3 T N nT
r1 r2 r3
rn
由上式得:
N 2 TN r1 1 Tr2 ； N 3 TN r1 1 Tr3 ； N nT N r1 1 Trn
得:
T N r 1 1 Tr 1 2 r 2 2 r n 2N r 1 1 Ti n 1r i2
简化计算： 令:xi=0，则NiTy=0
N 1Tx T ny r1 i2y r1 1T ny y1 i2
y 1 N1Tx
y1
r1
N1T
x N1Ty
i 1
i 1
x1
N 1 2 T x N 1 F 2 N m b in
三、普通螺栓的抗拉连接
（一）普通螺栓抗拉连接的工作性能
N 1 TT nr1n
Tr1
n
ri2
xi2 yi2
装配式钢结构 - 螺栓基础知识
装配式钢结构-螺栓基础知识一、螺栓常用等级螺栓性能等级，即钢结构连接用螺栓性能等级，分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级。
二、螺栓等级分类含义螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如：性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级。
性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级。
三、高强度螺栓8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，常用8.8和10.9级两个强度等级，其中10.9级居多。
其余通称为普通螺栓（含8.8级）。
高强度螺栓（High-Strength Friction Grip Bolt），英文直译为：高强度摩擦预紧螺栓，英文简称：HSFG。
可见，我们中文施工中所说的高强度螺栓是高强度摩擦预紧螺栓的简称。
在日常沟通中，仅仅是简略了“摩擦（Friction）”“预紧（Grip）”两个词，却造成了许多工程技术人员对高强度螺栓基本定义的理解，产生了误区。
高强度螺栓采用高强度材料制造。
高强螺栓的螺杆、螺帽和垫圈都由高强钢材制作，常用45号钢、40硼钢、20锰钛硼钢。
普通螺栓常用Q235钢制造。
钢结构建筑的螺栓连接，一般均采用高强螺栓连接。
普通螺栓可重复使用，高强螺栓不可重复使用。
高强螺栓一般用于永久连接。
普通螺栓抗剪性能差，可在次要结构部位使用，普通螺栓只需拧紧即可。
四、螺栓连接副根据《钢结构用扭剪型高强度螺栓连接副GB/T3632-2008》，螺栓、螺母和垫片构成了螺栓连接副，即一副（套）紧固件。
钢结构螺栓
钢结构螺栓钢结构螺栓是钢结构中常用的连接元件，承载着钢结构的重量和力量传递。
钢结构螺栓通常由螺杆和螺母组成，通过双重螺纹的结构来实现紧固连接。
在钢结构中，螺栓不仅承担连接作用，还具有重要的安全性能，因此选择合适的螺栓和正确安装至关重要。
螺栓种类钢结构螺栓主要分为普通螺栓和高强螺栓两种类型。
普通螺栓一般用于一般钢结构连接，而高强螺栓则适用于承载力要求高的连接部位。
在实际应用中，需要根据钢结构的结构设计和承载要求来选择适合的螺栓种类。
螺栓材质钢结构螺栓一般采用碳素钢、合金钢或不锈钢材质制造。
不同的材质具有不同的力学性能和耐蚀性能，需要根据使用环境和要求来选择适合的材质。
碳素钢螺栓价格低廉，适合一般工程使用；合金钢螺栓具有高强度和耐腐蚀性，适用于特殊环境；不锈钢螺栓适用于潮湿环境或对外部氧化要求高的场合。
螺栓安装螺栓的正确安装对钢结构的安全性至关重要。
在安装过程中，需要注意以下几点：1.确保螺栓与螺母匹配，避免混用不同规格的螺栓和螺母；2.用扭力扳手按照规定的扭矩进行拧紧，确保螺栓连接紧固，但不要过紧以免引起变形或断裂；3.定期检查螺栓连接是否松动，及时进行维护和紧固。
螺栓检验螺栓在使用前需要进行质量检验，包括外观检查、尺寸测量、力学性能测试等。
对于高强度螺栓，还需要进行拉伸试验和硬度测试，以确保其符合设计要求。
在使用过程中，应定期检查螺栓连接的状态，发现问题及时处理和更换。
钢结构螺栓作为连接元件在钢结构工程中起着至关重要的作用，正确选择和安装螺栓对保证钢结构的安全性至关重要。
通过对螺栓种类、材质、安装和检验等方面的了解，可以更好地应用螺栓，确保钢结构的稳定性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用地脚螺栓材质：Q235 45# Q345（16Mn）
Q345(16Mn)是一种低合金钢，其抗冲击防震性，塑性和焊接性良好，而且耐低温性能好！
注：我们厂所用的材质，一般指Q235-B Q345-B，后者抗拉性能和韧性较好。
Q345-A只限定了其化学成分，不保力学性能；只限定其抗拉强度下限约等于450MaP，无上限。
图：B型双头 图：A型双头
B型：细杆，材料中轴直径相当于或略小于螺纹中经。
2.GB898/9：通常用于机械设备上，一般客户所说长度不含“栽入部分长度”。
标准
HG标准(化工标准)：HG20613（欧洲体系）、HG20634（美洲体系）、
SH3404(石化标准)、GB/T9125（国标管法兰紧固件）
化工部标准，一般为合金钢，耐高温，耐低温，耐腐蚀性强。
螺母
地脚螺母常用GB41标准注：相比双头螺栓上配母GB6170较厚，略显粗糙。
双头螺母常用GB6170标准。
6.GB41螺母：（具体尺寸见紧固件手册）
较GB6170粗糙、略厚，外形无差别，价格稍低，常用于地脚螺栓上。
2.GB6170螺母：（具体尺寸见紧固件手册）
新国标，较为精致。通常国标螺母：对边长 = 1.5倍直径；厚度 = 0.5倍直径
紧固件材质
常用的螺栓材质Q235-B 45# 35# 40Cr 35CrMo 20MnTiB 35VB 42CrMo Q345-B
Cr
Mo
Mn
Ti
V
B
铬
钼
锰
钛
钒
硼
注：“45”为碳含量指标，即碳含量0.45%
“Q”代指屈服强度，“235”为屈服值，即235Mpa；因此其相当于4.6级=400*0.6=240Mpa
热处理：是将金属产品放在热处理设备内，进行加热（淬火）、冷却、保温（回火）等流程，通过改变表面或内部的组织结构，来控制其产品性能的一种工艺。，
注：螺栓的淬火温度一般为800度，回火温度一般在500~600度之间。热处理回火时间越短，材料硬度越好，韧脆度越差。
热处理，通常用冷却液或油（没有固定的沸点）来冷却，不用水是为了避免瞬间温度变化过大而引起产品断伤或断裂。
注：同级别的六角螺栓和大六角螺栓的区别在于，栓头厚度及最短弦长标准不同，大六角栓头部要厚较大，即栓头相对较大。同为M20的六角螺栓最短弦长比较如下
六角弦长30大六角弦长为34
2.地脚螺栓：如图1-1
图 1-1
国家地脚螺栓（9字形），执行标准GB/T799-1988，如下图：
L型地脚螺栓 执行JB/ZQ4364标准即为直角，国标规定L底长为直径的4倍（一般按客户要求做）。术语说满外长、中线长。
注：因Q235材质含碳量较高易裂缝，所以一般不用其做螺母，但行业内常这么要求，无需在意。
国内市场没有30CrMo，因此一般用含碳量略高的35CrMo代替。
螺栓级别：4.8级 5.6级 6.8级 8.8级 10.9级（10.9S级） 12.9级。
螺栓级别与材质：
普通螺栓4.8级5.6级——采用普碳钢常用材质Q235 45# 35#等，含碳量越高其原材越硬，抗拉强度值越大，可塑性越差。Q235通过冷拔可提高其屈服强度至300Mpa满足5.6级要求。
35CrMo材质具有高静力强度；淬透性好；耐高温、低温等优点适应环境能力较强。
20MnTiB和35VB材质为当前钢结构螺栓指定材质，直径在24以下的钢结构螺栓严格要求采用20MnTiB材质。钢结构螺栓直径为27、30时一般采用35VB材质。
高强螺栓12.9S：常用材质35CrMo、42CrMo。
地脚螺栓材质与级别：
螺钉
螺钉，常见的为半圆头自功螺钉，不都是尖头。又分为：
1. 内六角螺钉：如：自行车车把手中间
2. 沉头螺钉：最具代表性的十字、一字螺钉
螺钉一般是属于小型号紧固件，一般为M3 M4型号，常用在家具，家电上。
（双头）螺柱
6.GB901：（两端螺纹）等长双头螺柱
A型：粗杆，材料中轴直径相当于或略大于螺纹外径
M30*2*280 称为细扣螺栓，中间2表示螺纹经
螺母常见表述方式如下：（例）
M20 同螺栓，“M”表示米制螺纹（即国家标准螺纹），数字“20”则表示内螺纹中径，与相同直径的螺栓配套使用。
垫圈的表述方式：
2.执行标准：其具体规定了标准件的形状、光滑度，硬度指标力学性能等标准，有的标准对材质，工艺也有明确的规定，其函盖了某种标准件的绝大部分信息。（有国标、非标 美标 日标 德标 欧标 ISO国际标准）
8.盖母
9.扣紧母：单牙母，常用于电力塔项目。
垫片垫 片
GB97标准型，又分1/2/3种规格，1-3产品粗超度逐步降低。
GB96为大宽边平垫
弹垫
GB93 国家标准会对断口高度值有明确范围。
圆柱头焊钉
焊钉，用于钢结构与混凝土的紧固链接，具有抗震作用，使用螺柱焊接时与瓷环配套使用！通常用在高层结构建筑楼层板和桥梁结构上。
高强螺栓8.8级——采用碳钢常用材质45# 35# 40Cr 35CrMo等，需要热处理。直径小于22的产品可以使用45#、35#材质；直径超过24的产品可采用淬火性能较好的40Cr材质。
高强螺栓10.9级及以上级别——采用合金钢常用材质40Cr 35CrMo 20MnTiB 35VB等，增加不同金属元素可提高原材在抗拉强度、淬透性、环境适应力等方面的性能。
常用螺母材质：低碳钢ML.0.8 ML.10
中碳钢45# 35#
常用产品级别与材质的搭配
螺母级别：4H 5H 6H 8H 10H
螺母级别与材质：4H用低碳钢ML0.8、ML10
5H 6H用中碳钢45# 35#
8H 10H用中碳钢45# 35# 35CrMo 30CrMo做热处理即可达到硬度要求。因螺母本省中心空的，其对材料淬透性要求不高，所以通常普碳钢可以满足要求。
普通外六角螺栓，执行标准有GB/T5780/1/2/3（国标5780/2为半牙螺栓，5781/3为全牙螺栓）
5780/1为4.8S一下，通常称为普通螺栓，国标螺栓或普栓等；
5782/3泛指8.8级以上（10.9级 12.9级）的高强螺栓，栓头略厚。
钢结构用大六角螺栓，常用直径型号为（M12目前国内没有生产）M16 M20 M22 M24 M27 M30 为10.9S级。“S”代表钢结构专用栓。
3.开槽螺母：比较厚，一端有数个凹槽，常与销轴配套使用。
4.锁紧螺母：侧内圈向外凸起，与垫圈紧密衔接，密闭性好；垫圈分为尼龙橡胶圈和金属圈，有耐高温需求的工程采用金属垫圈。可以防震，起到放松动锁紧作用。
5.六角法兰螺母：无需垫片含摩擦面，例如，自行车轴上的螺母。
6.碟形螺母
如图2-1
7.圆形螺母图2-1
GB/T699、GB/T6479
皆可用
垫片
——
45#、35#
GB/T699
手册上常用的标准件代号：
螺栓、螺母、垫圈的性能等级和推荐材料表，若客户需要也可使用其他材质，但需在合同中注明。
类别
性能等级
推荐材料
标准编号
适用规格
螺栓
10.9S
20MnTiBML20MnTiB
GB/T3077 GB/T6478
M16、M20、M22、M24
35VB 35CrMo
GB/T3077
M27、M30
螺母
10H
45#、35#、ML.35
8.5螺栓基础知识
紧固件
业界称之“工业之米”，其对于工业，相当于粮食对于人类。紧固件分为标准件和异型件两大类。一个国家的紧固件发展水平可以直接反映该国工业化程度。其中，德国标准为国际公认的高标准，国际标准（ISO标准）中99.9%采用的是照搬德标，而我国紧固件标准的建立基础是国际标准。
标准件 指由相关政府部门规定其属性并通过发布的使用的。如国标，德标，美标，日标等。
紧固件相关标准参数
6.紧固件强度指标：3.6级 4.6级 9.8级（不常用标准），常用标准 4.8级 5.6级 6.8级 8.8级 10.9级（10.9S级） 12.9级。
①“4”指性能等级，即抗拉等级为4，即每平方毫米抗拉强度为400MPa；
“.8”为屈服比值，即0.8；
屈服强度=抗拉强度*屈服比值；
3.材 质：就是原材料的化学成分，分为普碳钢、中碳钢、合金钢等。
4.级 别：特指螺栓的强度。
5.力学性能：又说机械性能，包括硬度，屈服度，伸长率，断面率等
6.表面处理：指给紧固件表面做特殊处理以达到防腐蚀或美观的效果。发黑，镀锌等。
螺栓
螺栓的种类有：
6.六角螺栓：栓头为六角形；包括钢结构用大六角螺栓和普通外六角。
②8.8级以下统称为普通螺栓
③含8.8级以上为高强螺栓，一般需要热处理才能达到强硬度和韧度的要求。8.8级螺栓，直径为M24一下可以采用热淬透性略差的碳钢像45#、35#制作，而M24以上规格则必须采用淬透性较好的合金钢，像40Cr、35CrMo等。10.9级以上只能采用合金钢像35VB、20MnTiB等
8.8级螺栓的洛氏硬度为22~32之间，通常我们认为布氏硬度值是洛氏硬度的十倍，严格的所是略大些的。
三. 伸长率即最大抗拉的伸长量与原长的比值。如，4.8级螺栓伸长率要求在17%~18%；8.8级要求不小于13%，10.9级别要求不小于10%。
四.断面率即拉断螺栓瞬间的截面面积所占原来截面的比值，一般不小于48%。
美标8级标准相当与国标10级标准。
④10.9级和10.9S级的区别：后者为钢结构专用螺栓（S代表钢结构专用），同样的级别后者对性能的限制更多，要求更高，如固定材质，系数范围等。
二. 常用的硬度指标包括HRC洛氏指标和HB布氏硬度。
常用维氏硬度HV表示垫片硬度；而测量螺栓通常采用洛氏硬度表示，HRC通常表示高强度螺栓硬度。
