贴片三极管有三个电极的，也有四个电极的。 一般三个电极的贴片三极管从顶端往下看有 两边，上边只有一脚的为集电极，下边的两 脚分别是基极和发射极。在四个电极的贴片 三极管中，比较大的一个引脚是三极管的集 电极，另有两个引脚相通是发射极，余下的 一个是基极。
5.2.4 三极管的主要技术指标
1.电流放大系数β
三极管的识别与检测
5.1.1几种常见三极管的外形及特点 1.小功率三极管
通常情况下，把集电极最大允许耗散功率 PCM在1W以下的三极管称为小功率三极管。
中功率三极管
中功率三极管主要用在驱动和激励电路，为 大功率放大器提供驱动信号。通常情况下， 集电极最大允许耗散功率PCM在1～10W的 三极管称为中功率三极管。
2. 美国晶体管型号命名法的特点： (1) 型号命名法规定较早，又未作过改进，型号内容很不完备。例如，对
于材料、极性、主要特性和类型，在型号中不能反映出来。例如，2N开 头的既可能是一般晶体管，也可能是场效应管。因此，仍有一些厂家按 自己规定的型号命名法命名。 (2) 组成型号的第一部分是前缀，第五部分是后缀，中间的三部分为型号 的基本部分。 (3) 除去前缀以外，凡型号以1N、2N或3N 开头的晶体管分立器件， 大都是美国制造的，或按美国专利在其它国家制造的产品。 (4) 第四部分数字只表示登记序号，而不含其它意义。因此，序号相邻的 两器件可能特性相差很大。例如，2N3464为硅NPN，高频大功率管，而 2N3465为N沟道场效应管。 (5) 不同厂家生产的性能基本一致的器件，都使用同一个登记号。同一型 号中某些参数的差异常用后缀字母表示。因此，型号相同的器件可以通 用。 (6) 登记序号数大的通常是近期产品。
三极管引脚的排列方式具有一定的规律。对于国产 小功率金属封装三极管，底视图位置放置，使三个 引脚构成等腰三角形的顶点上，从左向右依次为e、 b 、c；有管键的管子，从管键处按顺时针方向依次 为e、 b 、c，其管脚识别图如图（a）所示。对于国 产中小功率塑封三极管使其平面朝向外，半圆形朝 内，三个引脚朝上放置，则从左到右依次为e b c，
三极管引脚区分
另一种方法是使用 hFE 挡来进行判断。在确定了三极管的基极和管型后，将三极管的基极按照基极的位置和管型插入到卢值测量孔中，其他两个引脚插入到余下的三个测量孔中的任意两个，观察显示屏上数据的大小，找出三极管的集电极和发射极，交换位置后再测量一下，观察显示屏数值的大小，反复测量四次，对比观察。以所测的数值最大的一次为准，就是三极管的电流放大系数卢，相对应插孔的电极即是三极管的集电极和发射极。
3检测快恢复、超快恢复二极管
用万用表检测快恢复、超快恢复二极管的方法基本与检测塑封硅整流二极管的方法相同。即先用R×1k挡检测一下其单向导电性，一般正向电阻为45k左右，反向电阻
为无穷大；再用R×1挡复测一次，一般正向电阻为几，反向电阻仍为无穷大。
4检测双向触发二极管
相关内容
2010-9-13 三极管集电极与发射极区分
2010-4-18 在multisim7中,怎么区分三极管的集电极,发射极和基极?
2011-1-13 贴片三极管如何区分发射极和极电极 1
2009-12-23 判断三极管的发射极和集电极 2
2008-7-12 用新型数字万用表如何判断三极管的发射极和集电极 3
6高频变阻二极管的检测
A识别正、负极
高频变阻二极管与普通二极管在外观上的区别是其色标颜色不同，普通二极管的色标颜色一般为黑色，而高频变阻二极管的色标颜色则为浅色。其极性规律与普通二极管相似，即带绿色环的一端为负极，不带绿色环的一端为正极。
B测量正、反向电阻来判断其好坏
具体方法与测量普通二极管正、反向电阻的方法相同，当使用500型万用表R×1k挡测量时，正常的高频变阻二极管的正向电阻为5k～55k，反向电阻为无穷大。
(b)观察外壳上的色点。在点接触二极管的外壳上，通常标有极性色点(白色或红色)。一般标有色点的一端即为正极。还有的二极管上标有色环，带色环的一端则为负极。
如何区分贴片三极管NPN与PNP
（3）否则，重复步骤，直到测得的两个阻 值都很小或者测试三次以上为止。
（4）若以红表笔为基准，把三极管的三个
管脚都试了一遍，但它们都不满足步骤的条件，
则说明这个三极管是 NPN 型的三极管，对它的进
一步判断步骤如下：把红、黑表笔位置对调一下， 即以黑表笔为基准，红表笔分别接另外两个管
斜垮着那红得发黑的单肩包，一个人悠然的享受。知道那个他的存在
表笔相接触的那个管脚是它的基极 b.对它的进
一步判断是:将红、黑表笔对调一下，即将黑表
笔接触基极 b，红表笔先后接另外两个管脚，重 复测量一次，若测得的两个阻值均很大，则说明
此三极管就是 PNP 型的三极管，且红、黑表笔对
调后，与黑表笔相接触的那个管脚就是它的基极
b,这就是证明原来判断是正确的。
斜垮着那红得发黑的单肩包，一个人悠然的享受。知道那个他的存在
更多ቤተ መጻሕፍቲ ባይዱ
1cn0f5c7c 刷票公司
贴片三极管分为 PNP 与 NPN 型，一般说来，
PNP 型三极管的外壳比 NPN 型高得多。另外，NPN
型三极管外壳上有一个突出标志，我们可根据这 些不同就可以把它们区分开来.。
可以用万用电表的欧姆挡来判断根据等效
电路的不同,就可以用万用表的欧姆挡来区分它
们.方法如下：将万用电表拨至适当的欧姆挡(实 际上,在测量的过程中,要根据需要适当调节欧
脚。若某一次测得的这两个阻值都很小（即阻值
小于几百欧姆），则说明这个三极管是 NPN 型的
三极管，与黑表笔相接触的那个管脚是它的基极 b。
由以上可知，用万用电表测阻值法不仅可以
区分 PNP 和 NPN 型三极管，而且还可以把三极管
的基极 b 判断出来。
三极管的检测及其管脚的判别讲解学习
三极管的检测及其管脚的判别使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。
但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。
我倒认为数字万用表在测量三极管时更加的方便。
以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。
大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。
手头上有一些BC337的三极管，假设不知它是PNP管还是NPN 管。
图1三极管我们知道三极管的内部就像二个二极管组合而成的。
其形式就像下图。
中间的是基极（B极）。
图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。
看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。
这时我们可以用数字万用表的二极管档去测基极，看图3。
对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。
对于NPN表来说则是红表笔（连表内电池正极）连在基极上。
从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。
图3万用表的二极管测量档图4判断BC337的B极和管型(1)图4判断BC337的B极和管型(2)找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。
如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。
而利用数字表的三伋管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。
把万用表打到hFE档上，BC337卑下到NPN的小孔上，B极对上面的B字母。
读数，再把它的另二脚反转，再读数。
读数较大的那次极性就对上表上所标的字母，这时就对着字母去认BC337的C，E 极。

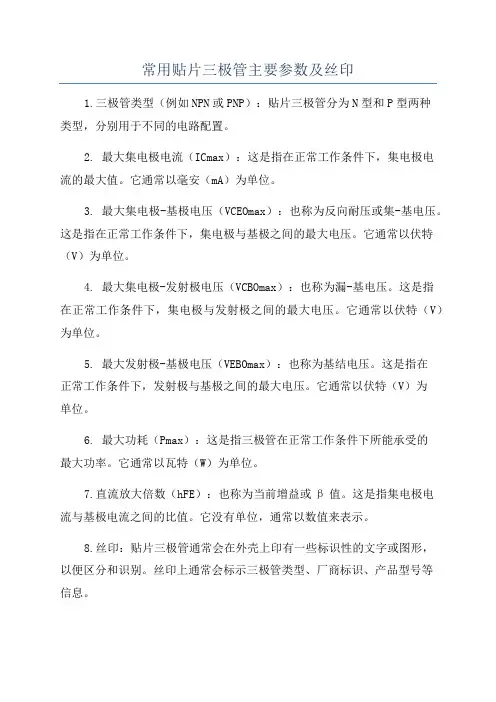

常用贴片三极管主要参数及丝印
