浅谈补偿器在热力管道中的选型及应用

浅谈补偿器在热力管道中的选型及应用

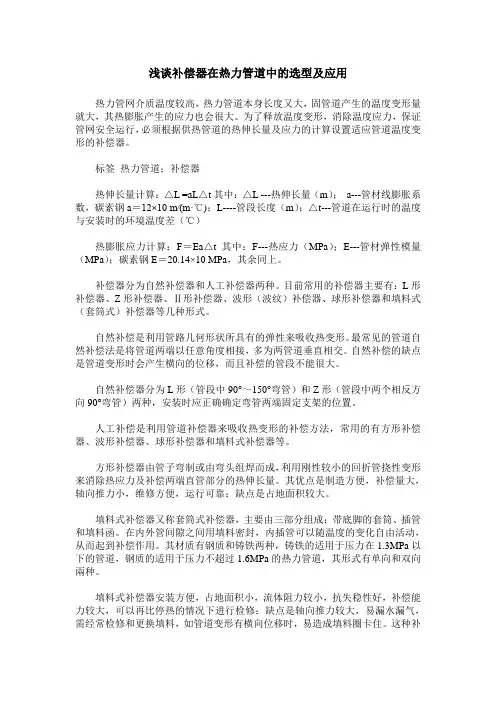

浅谈补偿器在热力管道中的选型及应用热力管网介质温度较高,热力管道本身长度又大,固管道产生的温度变形量就大,其热膨胀产生的应力也会很大。

为了释放温度变形,消除温度应力,保证管网安全运行,必须根据供热管道的热伸长量及应力的计算设置适应管道温度变形的补偿器。

标签热力管道;补偿器热伸长量计算:△L =aL△t其中:△L ---热伸长量(m);a---管材线膨胀系数,碳素钢a=12×10 m∕(m·℃);L----管段长度(m);△t---管道在运行时的温度与安装时的环境温度差(℃)热膨胀应力计算:F=Ea△t其中:F---热应力(MPa);E---管材弹性模量(MPa);碳素钢E=20.14×10 MPa,其余同上。

补偿器分为自然补偿器和人工补偿器两种。

目前常用的补偿器主要有:L形补偿器、Z形补偿器、Ⅱ形补偿器、波形(波纹)补偿器、球形补偿器和填料式(套筒式)补偿器等几种形式。

自然补偿是利用管路几何形状所具有的弹性来吸收热变形。

最常见的管道自然补偿法是将管道两端以任意角度相接,多为两管道垂直相交。

自然补偿的缺点是管道变形时会产生横向的位移,而且补偿的管段不能很大。

自然补偿器分为L形(管段中90°~150°弯管)和Z形(管段中两个相反方向90°弯管)两种,安装时应正确确定弯管两端固定支架的位置。

人工补偿是利用管道补偿器来吸收热变形的补偿方法,常用的有方形补偿器、波形补偿器、球形补偿器和填料式补偿器等。

方形补偿器由管子弯制或由弯头组焊而成,利用刚性较小的回折管挠性变形来消除热应力及补偿两端直管部分的热伸长量。

其优点是制造方便,补偿量大,轴向推力小,维修方便,运行可靠;缺点是占地面积较大。

填料式补偿器又称套筒式补偿器,主要由三部分组成:带底脚的套筒、插管和填料函。

在内外管间隙之间用填料密封,内插管可以随温度的变化自由活动,从而起到补偿作用。

其材质有钢质和铸铁两种,铸铁的适用于压力在1.3MPa以下的管道,钢质的适用于压力不超过1.6MPa的热力管道,其形式有单向和双向兩种。

波纹补偿器型号大全-参数选用及公式计算

波纹补偿器型号大全-参数选用及公式计算

轴向型内压式波纹补偿器(HZN)补偿器由一个波纹管和两个端接管构成,端接管或直接与管道焊接,或焊上法兰再与管道法兰连接。

补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用,它不是承力件。

该类补偿器结构简单,价格低,因而优先选用。

用途:轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移,也可以补偿横向位移或轴向与横向合成位移,具有补偿角位移的能力,但一般不应用它补偿角位移。

型号:DN32-DN8000,压力级别0.1Mpa-2.5Mpa连接方式:1、法兰连接2、接管连接产品轴向补偿量:18mm-400mm一、型号示例举例:0.6TNY500TF表示:公称通径为Φ500,工作压力为0.6MPa,(6kg/cm2)波数为4个,带导流筒,碳钢法兰连接的内压式波纹补偿器。

二、使用说明:轴向型波纹补偿器主要用于补偿轴向位移,也可以补偿横向位移或轴向与横向的合成位移,具有补偿角位移的能力,但一般不应用它来补偿角位移。

三、内压式波纹补偿器对支座作用力的计算:内压推力:F=100·P·A轴向弹力:Fx=Kx·(f·X)横向弹力:Fy=Ky·Y 弯矩:My=Fy·L弯矩:Mθ=Kθ·θ 合成弯矩:M=My+Mθ式中:Kx:轴向刚度N/mm X:轴向实际位移量mmKy:横向刚度N/mm Y:横向实际位移量mmKθ:角向刚度N·m/度θ :角向实际位移量度P:工作压力MPa A:波纹管有效面积cm2(查样本)L:补偿器中点至支座的距离m四、应用举例:某碳钢管道,公称通径500mm,工作压力0.6MPa,介质温度300°C,环境最低温度-10°C,补偿器安装温度20°C,根据管道布局(如图),需安装一内压式波纹补偿器,用以补偿轴向位移X=32mm,横向位移Y=2.8mm,角向位移θ=1.8度,已知L=4m,补偿器疲劳破坏次数按15000次考虑,试计算支座A的受力。

大拉杆横向波纹补偿器怎么选

大拉杆横向波纹补偿器怎么选

在现代工业中为了防止供热管道由于热伸长或温度应力而引起管道变形或破坏,需要在管道上设置一种补偿器,其中大拉杆横向波纹补偿器可以补偿管道的热伸长,从而减小管壁的应力,起到保护管道的作用,那么这样产品型号和品牌众多,该怎么选择为大家分享一下。

大拉杆横向补偿器采用矩形截面,圆角波形,管道中单个膨胀节承受二维方向位移,有全高、半高型、按照烟道尺寸,应力应变要求用户可多波节选用。

具体的选型标准如下:
1、用户根据管系热位移情况选定了合适的补偿器以后,至少还得提供管内的流通介质,烟风道的设计压力,运行时的最高温度,烟风道横截面的外形尺寸(长、宽)所选用的波形(全高216mm、半高108mm)和波数(单个波纹单波数不超过6波),以便进行补偿器的结构设计和制造。

2、每波最大允许膨胀量:全高型△α=±24mm半高型△α=±12mm。

3、挡灰板:对风道或少尘的管道可以不采用,对多尘的烟道应采用档灰板。

4、为减少波纹管的波节数,应考虑冷拉50%。

5、补偿器适用于截面面积小于4.6平方米以及烟风道外形尺寸中有一边小于1.5m但大于0.6mm的场合。

标准全高型波纹补偿器适用于所有的烟风道。

补偿器又称为伸缩器、伸缩节或膨胀节,主要用于补偿管道受温度变化而产生的变形。

如果温度变化时管道不能完全自由地膨胀或收缩,管道中将产生温度应力。

在管道设计中必须考虑这种应力,否则它可能导致管道的破裂,影响生产的正常运行。

在进行燃气管道设计时应充分地考虑到管道的走向和支撑体系的设计,综合考虑补偿器的选型和配置,以求达到安全、合理、适用、经济的最佳组合。

波纹补偿器常见型号

波纹补偿器常见型号

常见型号1、轴向型内压式波纹补偿器(ZN)举例:0.6TNY500TF表示:公称通径为Φ500,工作压力为0.6MPa,(6kg/cm2)波数为4个,带导流筒,碳钢法兰波纹补偿器常见型号连接的内压式波纹补偿器。

2、轴向型外压式波纹补偿器(ZW)举例:0.6TWY500×8JB表示:公称通径为500mm,工作压力为0.6MPa(6kg/cm2)波数为8个,不锈钢管连接的轴向型外压式波纹补偿器。

注:疏水口的设置按用户要求。

3、轴向复式波纹补偿器(ZF)举例:0.6FS100×20F表示:工作压力为0.6MPa,通径DN=100mm,波数为20,法兰连接的复式波纹补偿器。

4、轴向复式拉杆波纹补偿器(FL)举例:0.6FSL200×12J表示:工作压力为0.6MPa,通径DN=200mm,波数为12,接管连接的复式拉杆波纹补偿器。

5、直埋式内压波纹补偿器(ZMNY)举例:1.6ZMS200×6J表示:工作压力为1.6MPa,公称通径为200mm,波数为6波,接管连接的直埋式>波纹补偿器。

6、万向铰链波纹补偿器(WJ)举例:0.6WJY500×4F表示:工作压力为0.6MPa,公称通径为500mm,波数为4,碳钢法兰连接的万向铰链波纹补偿器。

7、直管压力平衡式波纹补偿器(ZP)举例:0.6ZYP500×8/6-JB表示公称通径为500,工作压力为0.6MPa,大波纹管为8个波,小波纹管为16个波,连接形式为不锈钢接管连接的直管压力平衡式波纹补偿器。

8、曲管压力平衡式波纹补偿器示例:0.25QYP700×8/4JB表示:公称通径为φ700mm,工作压力0.25Mpa,波数为8/4,不锈钢接管连接的曲管压力平衡式波纹补偿器9、内外压力平衡式波纹补偿器(NP)举例:1.6NP200*8j表示:工作压力为1.6Mpa,通径DN=200mm,波数为8,接管连接的内外压平衡式波纹补偿器。

补偿器的选用

补偿器的选用

补偿器的选用首先应利用改变管道走向获得必要的柔性,但由于布置空间的限制或其他原因也可采用补偿器获得柔性;1. 补偿器的形式压力管道设计中常用的补偿器有三种:Π型补偿器、波形补偿器、套管式或球形补偿器2. Π型补偿器Π型补偿器结构简单、运行可、投资少,在石油化工管道设计中广泛采用;采用Π形管段补偿时,宜将其设置在两固定点中部,为防止管道横向位移过大,应在Π型补偿器两侧设置导向架;3. 波形补偿器波形补偿器,补偿能力大、占地小,但制造较为复杂,价格高,适用于低压大直径管道;1 波形补偿器条件1比用弯管形式补偿器更为经济时或安装位置不够时;2连接两个间距小的设备的管道;其补偿能力不够时;3为了减少压降,推力或振动,在工艺过程上可行而且在经济上合理时;4为了保护有严格受力要求的设备嘴子;2 波形补偿器的形式及适用条件1直管段使用轴向位移型;2两个方向位移的L形,Z形管段使用角型;3三个方向位移的Z形管段使用万向角型;4吸收平行位移的使用横向型;3 选用无约束金属波纹管膨胀节时应注意的问题1 两个固定支座之间的管道中仅能布置一个波纹管膨胀节;2 固定支座必须具有足够的强度,以承受内压推力的作用;3 对管道必须进行严格地保护,尤其是近波纹管膨胀节的部位应设置导向架,第一个导向支架与膨胀节的距离应小于或等于4DN,第二个导向支架与第一个导向支架的距离应小于或等于14DN,以防止管道有弯曲和径向偏移造成膨胀节的破坏;4 带约束的金属波纹管膨胀节的类型带约束的金属波纹管膨胀节的共同特点是管道的内压推力俗称盲板力没有作用于固定点或限位点处,而是由约束波纹管膨胀节用的金属部件承受;1 单式铰链型膨胀节,由一个波纹管及销轴和铰链板组成,用于吸收单平面角位移;2 单式万向铰链型膨胀节,由一个波纹管及万向环、销铀和铰链组成,能吸收多平面角位移;3 复式拉杆型膨胀节,由用中间管连接的两个波纹管及拉杆组成,能吸收多平面横向位移和拉杆问膨胀节本身的轴向位移;4 复式铰链型膨胀节,由用中间管连接的两个波纹管及销轴和铰链板组成,能吸收单平面横向位移和膨胀节本身的轴向位移;5 复式万向铰链型膨胀节,由用中间管连接的两个波纹管及销轴和铰链板组成,能吸收互相垂直的两个平面横向位移和膨胀节本身的轴向位移;6 弯管压力平衡型膨胀节,由一个工作波纹管或用中间管连接的两个工作波纹管及一个平衡波纹管构成,工作波纹管与平衡波纹管间装有弯头或三通,平衡波纹管一端有封头并承受管道内压,工作波纹付和平衡波纹管外端间装有拉杆;此种膨胀节能吸收轴向位移和/或横向位移;拉杆能约束波纹管压力推力. 常用于管道方向改变处;7 直管压力平衡型膨胀节,一般位于两端的两个工作波纹管及有效面积等于二倍工作波纹管有效面积、位中间的一个平衡波纹管组成,两套拉杆分别将每一个工作波纹管与平衡波纹管相互连拔起来;此种膨胀节能吸收轴向位移;拉杆能约束波纹管压力推力;5 波纹管膨胀节在施工安装中应注意的问题1 膨胀节的施工和安装应与设计要求相一致;2 膨胀节的安装使用应严格按照产品安装说明书进行;3 禁止采用使膨胀节变形的方法来调整管道的安装偏差;4 固定支架和导向支架等应严格按照设计图纸进行施工,需要改动时应经原分析设计人员认可;5 膨胀节上的箭头表示介质流向,应与实际介质流向相一致,不能装反;6 安装铰链型膨胀节时,应按照施工图进行,铰链板方向不能装错;7 在管道系统包括管道、膨胀节和支架等安装完毕,系统试压之前,应将膨胀节的运输保护装置拆除或松开;按照国标GB/T 12777的规定,运输保护装置涂有黄色油漆,应注意不能将其他部件随意拆除;8 对于复式大拉杆膨胀节,不能随意松动大拉杆上的螺母,更不能将大拉杆拆除;9 装有膨胀节的管道,做水压试验时,应考虑设置适当的临时支架以承受额外加到管道和膨胀节上的荷载;试验后应将临时支架拆除;3. 套管式或球形补偿器套管式或球形补偿器因填料容易松弛,发生泄漏,在石化企业中很少采用;在有毒及可燃介质管道中严禁采用填料函式补偿器;4. 冷紧1 冷紧冷紧可降低操作时管道对连接设备或固定点的推力和力矩,防止法兰连接处弯矩过大而发生泄漏;冷紧是将管道的热应变一部分集中在冷态,在安装时冷态使管道产生一个初位移和初应力的一种方法;当管道沿坐标轴X、y、Z方向的冷紧比不同时,每个方向的冷紧值应根据该方向的冷紧进行计算;当管道上有几个冷紧口时,沿坐标轴X、y、Z方向的冷紧值分别为各冷紧口在相应坐标轴方向冷紧值的代数和;管道采用冷紧时,热态冷紧有效系数取2/3,冷态取1;2 连接转动设备的管道不应采用冷紧由于施工误差使得冷紧量难于控制,另一方面,在管道安装完成后要将与敏感设备管口相连的管法兰卸开,以检查该法兰与设备法兰的同轴度和平行度,如果采用冷紧将无法进行这一检查;3 自冷紧如果热胀产生的初应力较大时,在运行初期,初始应力超过材料的屈服强度而发生塑性变形,或在高温持续作用下,管道上产生应力松弛或发生蠕变现象,在管道重新回到冷态时,则产生反方向的应力,这种现象称为自冷紧;但冷紧不改变热胀应力范围;4 冷紧比冷紧比是冷紧值与全补偿量的比值;对于材料在阳变温度下工作的管道,冷紧比宜取0.7;对于材料在非蠕变温度下工作的管道,冷紧比宜取0.5;。

波纹管补偿器常用规格型号

波纹管补偿器常用规格型号

波纹补偿器属于一种补偿元件。

利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。

也可用于降噪减振。

在现代工业中用途广泛。

常见型号有:1、轴向型内压式波纹补偿器(ZN)举例:0.6TNY500TF表示:公称通径为Φ500,工作压力为0.6MPa,(6kg/cm2)波数为4个,带导流筒,碳钢法兰连接的内压式波纹补偿器。

2、轴向型外压式波纹补偿器(ZW)举例:0.6TWY500×8JB表示:公称通径为500mm,工作压力为0.6MPa(6kg/cm2)波数为8个,不锈钢管连接的轴向型外压式波纹补偿器。

注:疏水口的设置按用户要求。

3、轴向复式波纹补偿器(ZF)举例:0.6FS100×20F表示:工作压力为0.6MPa,通径DN=100mm,波数为20,法兰连接的复式波纹补偿器。

4、轴向复式拉杆波纹补偿器(FL)举例:0.6FSL200×12J表示:工作压力为0.6MPa,通径DN=200mm,波数为12,接管连接的复式拉杆波纹补偿器。

5、直埋式内压波纹补偿器(ZMNY)举例:1.6ZMS200×6J表示:工作压力为1.6MPa,公称通径为200mm,波数为6波,接管连接的直埋式>波纹补偿器。

6、万向铰链波纹补偿器(WJ)举例:0.6WJY500×4F表示:工作压力为0.6MPa,公称通径为500mm,波数为4,碳钢法兰连接的万向铰链波纹补偿器。

7、直管压力平衡式波纹补偿器(ZP)举例:0.6ZYP500×8/6-JB表示公称通径为500,工作压力为0.6MPa,大波纹管为8个波,小波纹管为16个波,连接形式为不锈钢接管连接的直管压力平衡式波纹补偿器。

8、曲管压力平衡式波纹补偿器示例:0.25QYP700×8/4JB表示:公称通径为φ700mm,工作压力0.25Mpa,波数为8/4,不锈钢接管连接的曲管压力平衡式波纹补偿器中泰管道设备有限公司是一家专注于管道构件产品研究,生产以及销售为一体的创新企业。

管道补偿器的种类

管道补偿器的种类

管道补偿器的种类
1. 金属波纹管补偿器:
金属波纹管补偿器又称为金属伸缩节,是一种用于管道连接的柔性接头。

它通过波纹状的金属管壁来吸收管道在承受压力和温度变化时产生的热胀冷缩和机械振动等力的变化,从而达到防止管道破裂和泄漏,减少管道维修和更换的作用。

2. 橡胶补偿器:
橡胶补偿器是一种由橡胶材料制成的柔性接头,具有较好的耐酸碱、防腐蚀、耐高温和耐磨损等性能。

它通过橡胶材料的柔性来吸收管道变形和振动力,减少管道的破损和泄漏,并且可以有效地延长管道的使用寿命。

3. 金属球型补偿器:
金属球型补偿器采用球形结构设计,具有较好的柔性和压强吸收能力。

它适用于液压和气动系统中的管道连接,可以有效地吸收各种方向的压力和温度变化所产生的力,并且具有较长的使用寿命。

4. 弹性板式补偿器:
弹性板式补偿器是一种由弹性材料制成的柔性接头,具有良好的耐温、耐酸碱、防腐蚀、耐磨损等性能。

它通过弹性材料的变形来吸收管道变形和振动力,减少管道的破损和泄漏,并且可以有效地延长管道的使用寿命。

补偿器选型说明书

补偿器选型说明书

补偿器选型说明书(总10页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、适用范围本选型说明书,适用于我公司自行研制开发的第三代产品双向套筒补偿器、单向套筒补偿器、万向球式补偿器在供热管网中的应用,确定了产品的分类、型号、性能特点、选型计算、安装及注意事项等。

套筒补偿器是流体管道的一种新型热补偿装置,可满足管网敷设各种形式(架空、地沟、直埋)的要求。

二、主要规格公称直径:DN65~DN1200mm设计温度:150oC设计压力:≤补偿量:50~400mm角位移:±15°设计寿命:15~20年三、双向套筒补偿器○1型号LMRB 500— / 120轴向补偿量设计压力公称直径产品型号○2产品示意图双向套筒补偿器外形图○3性能及特点(1)双向性双向补偿,双向导流,可适用于循环管网。

(2)直埋免维护,减少费用与管道同埋地下(不用设观察井),不用定期维护可降低运行成本,节约维护费用。

(3)双向套筒补偿器不适用地下水位较高的地理环境。

(4)安全性高采用宽道自紧式密封15-20年无泄漏、不失稳,防拉脱,同心度高可防止侧向力过大造成的危害。

(5)无约束、降低工程造价外壳与芯管的配合形式采用机械配合形式中的动配合,具有良好的导向性,可作到无约束设计导向支架间距。

(6)方便施工、提高效率安装时双向套筒补偿器(图1),位于两固定支架中间位置不用预拉伸,可直接同管道进行焊接,适用于任何敷设方式。

补偿器可不受施工条件的限制,对于特殊环境下,如施工中遇到电缆线、煤气管线等不可动障碍时,可临时调整补偿器的安装位置,使L≠L而不影响使用,为管网施工提供了极大的方便。

(图1)四、单向套筒补偿器○1型号LMDB 800— / 200轴向补偿量设计压力公称直径产品型号○2产品示意图单向套筒补偿器外形图○3性能及特点(1)双向导流。

(2)直埋免维护,减少费用与管道同埋地下(不用设观察井),不用定期维护可降低运行成本,节约维护费用。

方形补偿器选型制作与安装

方形补偿器选型制作与安装

燃气管道位移补偿及方形补偿器选型、制作与安装[精华] [转载]内容:摘要:本文提出燃气管道位移补偿、补偿量的确定及方形补偿器选型、制作及安装的有关问题。

关键词:管道位移补偿;方形补偿器;选型;制作安装1 前言管道燃气利及千家万户,它的安全运行也涉及广大民众的安全,因此,燃气管道的设计及安装质量尤为重要,不能有丝毫马虎。

目前,我市部分设计和施工人员针对燃气管道位移补偿的问题不够重视,只要遇到伸缩缝,不考虑最大位移量,管道在伸缩缝处煨两个弯就认为可以了,更有甚者,拐几个弯焊几个弯头就应付了事。

这种轻率的做法导致的直接结果将是:当管道无法满足位移补偿要求时,钢管某个焊口或薄弱点会因受力产生裂纹而漏气,从而发生安全事故,危及人民生命财产的安全。

本文根据目前存在的问题提出燃气管道位移补偿、补偿量的确定及方形补偿器选型、制作与安装的有关问题,以供同行参考。

2 管道位移量△X根据我市燃气管道安装及运行的现状,需要考虑管道位移补偿的因素如下:(1)由于气温变化引起金属材料热胀冷缩而产生的位移补偿;(2)由于基础(地基)不均匀沉降,管道受外力作用引发的位置变化的补偿;(3)管道通过建筑结构伸缩缝时,由于结构主体热胀冷缩而引发的管道位移补偿。

上述(1)项,由于我市气温变化较小,日温差与年温差均在材料许用应力的温差范围内(碳钢管许用应力范围内允许温度变化值为(△t=48℃)。

因此我市燃气管道的安装通常不考虑由于气温变化而引起的位移补偿。

而上述(2)、(3)项引起的管道位移量△X,是燃气管道的外加位移量,这些位移量的补偿是我市燃气管道设计和施工安装中所必须面对并解决的重要问题。

但目前部分设计和施工人员并未考虑这些位移量△x,或凭空想出来,没有充分征求大楼结构设计等人员的意见,随便处理应付了事,这是不对的。

正确的应是由有关方面向燃气管道的设计、施工单位提供楼宇的最大位移量,然后由燃气专业人员确定管道需满足的位移量。

例如由于结构主体热胀冷缩引起的位移量应由结构设计方提供建筑结构主体水平方向的最大伸缩量,该量通常可视为燃气管道设计的管道水平方向位移量△X;由于基础不均匀沉降引起的燃气管道位移量△X,则应由建设单位综合地质、基础施工、基坑回填等多种状况,向燃气管道设计单位提交可能出现的不均匀沉降量,由燃气管道设计单位依此确定管道的总位移量△X。

补偿器的选用

补偿器的选用

补偿器的选用首先应利用改变管道走向获得必要的柔性,但由于布置空间的限制或其他原因也可采用补偿器获得柔性。

1. 补偿器的形式压力管道设计中常用的补偿器有三种:Π型补偿器、波形补偿器、套管式或球形补偿器2. Π型补偿器Π型补偿器结构简单、运行可*、投资少,在石油化工管道设计中广泛采用。

采用Π形管段补偿时,宜将其设置在两固定点中部,为防止管道横向位移过大,应在Π型补偿器两侧设置导向架。

3. 波形补偿器波形补偿器,补偿能力大、占地小,但制造较为复杂,价格高,适用于低压大直径管道。

1) 波形补偿器条件(1)比用弯管形式补偿器更为经济时或安装位置不够时。

(2)连接两个间距小的设备的管道。

其补偿能力不够时。

(3)为了减少压降,推力或振动,在工艺过程上可行而且在经济上合理时。

(4)为了保护有严格受力要求的设备嘴子。

2) 波形补偿器的形式及适用条件(1)直管段使用轴向位移型;(2)两个方向位移的L形,Z形管段使用角型;(3)三个方向位移的Z形管段使用万向角型;(4)吸收平行位移的使用横向型。

3) 选用无约束金属波纹管膨胀节时应注意的问题(1) 两个固定支座之间的管道中仅能布置一个波纹管膨胀节;(2) 固定支座必须具有足够的强度,以承受内压推力的作用;(3) 对管道必须进行严格地保护,尤其是*近波纹管膨胀节的部位应设置导向架,第一个导向支架与膨胀节的距离应小于或等于4DN,第二个导向支架与第一个导向支架的距离应小于或等于14DN,以防止管道有弯曲和径向偏移造成膨胀节的破坏;4) 带约束的金属波纹管膨胀节的类型带约束的金属波纹管膨胀节的共同特点是管道的内压推力(俗称盲板力)没有作用于固定点或限位点处,而是由约束波纹管膨胀节用的金属部件承受。

(1) 单式铰链型膨胀节,由一个波纹管及销轴和铰链板组成,用于吸收单平面角位移;(2) 单式万向铰链型膨胀节,由一个波纹管及万向环、销铀和铰链组成,能吸收多平面角位移;(3) 复式拉杆型膨胀节,由用中间管连接的两个波纹管及拉杆组成,能吸收多平面横向位移和拉杆问膨胀节本身的轴向位移;(4) 复式铰链型膨胀节,由用中间管连接的两个波纹管及销轴和铰链板组成,能吸收单平面横向位移和膨胀节本身的轴向位移;(5) 复式万向铰链型膨胀节,由用中间管连接的两个波纹管及销轴和铰链板组成,能吸收互相垂直的两个平面横向位移和膨胀节本身的轴向位移;(6) 弯管压力平衡型膨胀节,由一个工作波纹管或用中间管连接的两个工作波纹管及一个平衡波纹管构成,工作波纹管与平衡波纹管间装有弯头或三通,平衡波纹管一端有封头并承受管道内压,工作波纹付和平衡波纹管外端间装有拉杆。

波纹补偿器型号大全-全参数选用及公式计算

波纹补偿器型号大全-全参数选用及公式计算

轴向型内压式波纹补偿器(HZN)补偿器由一个波纹管和两个端接管构成,端接管或直接与管道焊接,或焊上法兰再与管道法兰连接。

补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用,它不是承力件。

该类补偿器结构简单,价格低,因而优先选用。

用途:轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移,也可以补偿横向位移或轴向与横向合成位移,具有补偿角位移的能力,但一般不应用它补偿角位移。

型号:DN32-DN8000,压力级别0.1Mpa-2.5Mpa连接方式:1、法兰连接 2、接管连接产品轴向补偿量:18mm-400mm一、型号示例举例:0.6TNY500TF表示:公称通径为Φ500,工作压力为0.6MPa,(6kg/cm2)波数为4个,带导流筒,碳钢法兰连接的内压式波纹补偿器。

二、使用说明:轴向型波纹补偿器主要用于补偿轴向位移,也可以补偿横向位移或轴向与横向的合成位移,具有补偿角位移的能力,但一般不应用它来补偿角位移。

三、内压式波纹补偿器对支座作用力的计算:内压推力:F=100·P·A 轴向弹力:Fx=Kx·(f·X)横向弹力:Fy=Ky·Y 弯矩:My=Fy·L弯矩:Mθ=Kθ·θ合成弯矩:M=My+Mθ式中:Kx:轴向刚度N/mm X:轴向实际位移量mmKy:横向刚度N/mm Y:横向实际位移量mmKθ:角向刚度N·m/度θ:角向实际位移量度P:工作压力MPa A:波纹管有效面积cm2(查样本)L:补偿器中点至支座的距离m四、应用举例:某碳钢管道,公称通径500mm,工作压力0.6MPa,介质温度300°C,环境最低温度-10°C,补偿器安装温度20°C,根据管道布局(如图),需安装一内压式波纹补偿器,用以补偿轴向位移X=32mm,横向位移Y=2.8mm,角向位移θ=1.8度,已知L=4m,补偿器疲劳破坏次数按15000次考虑,试计算支座A的受力。

浅析管道补偿器的选型与安装

浅析管道补偿器的选型与安装

浅析管道补偿器的选型与安装[摘要] 管道的铺设在我们每栋建筑中都是十分重要的,因此管道的安全就必需引起我们的高度注意,那么我们就有必要了解关于管道补偿器的相关知识。

[关键词] 金属波纹补偿器非金属补偿器补偿器的安装和使用一、补偿器的由来补偿的基本意思有弥补缺陷,抵消损失。

也有科技方面的补偿,当管道输送介质或管道所处环境有温度变化时,管道由温度引起的热胀冷缩是不可避免的,如果不采取一定的方式补偿该尺寸变化,将会在管壁内产生很高的应力,通过管道传至固定管架或设备,当温差过某一范围时,温差应力大于管子可承受的应力范围,这时就必须考虑补偿问题。

二、补偿器的种类管道补偿器简介:管道补偿器分为金属波纹补偿器、非金属补偿器、套筒补偿器、方形补偿器等几大类。

金属波纹补偿器、非金属补偿器在使用中比较普遍。

1.金属波纹补偿器习惯上也叫膨胀节,或伸缩节。

由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。

属于一种补偿元件。

利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。

也可用于降噪减振。

在现代工业中用途广泛。

2.非金属补偿器构成其工作主体的弹性元件是非金属材质,通常是纤维织物,所以又称织物补偿器。

可以补偿管道轴向、横向、角向位移,具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点,特别适用于热风管道及烟尘管道。

三、补偿器的作用在管系补偿设计中,最为经济的是自然补偿,自然补偿是利用管道的自然弯曲形状所具有的柔性来补偿热位移,显然自然补偿的能力是有限的,当自然补偿不能满足要求时,通常应考虑设置金属波纹管膨胀节等补偿装置。

管系所受载荷主要是外力载荷(管道及流动介质自重,内压,风载,地震荷载等)和位移载荷,设置管道补偿器的目的在于消除外载作用在设备或管道上的作用力,且可把复杂管系分隔成形状比较简单,独立膨胀的管段,保证膨胀节的最佳使用效果。

波纹补偿器型号大全-参数选用及公式计算

波纹补偿器型号大全-参数选用及公式计算

轴向型内压式波纹补偿器(HZN)补偿器由一个波纹管和两个端接管构成, 端接管或直接与管道焊接, 或焊上法兰再与管道法兰连接。

补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用, 它不是承力件。

该类补偿器结构简单, 价格低, 因而优先选用。

用途:轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移, 也可以补偿横向位移或轴向与横向合成位移, 具有补偿角位移的能力, 但一般不应用它补偿角位移。

型号:DN32-DN8000, 压力级别0.1Mpa-2.5Mpa连接方式:1、法兰连接2、接管连接产品轴向补偿量:18mm-400mm补偿器由一个波纹管和两个端接管构成,端接管或直接与管道焊接,或焊上法兰再与管道法兰连接。

补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用,它不是承力件。

该类补偿器结构简单,价格低,因而优先选用。

用途: 轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移,也可以补偿横向位移或轴向与横向合成位移,具有补偿角位移的能力,但一般不应用它补偿角位移。

型号: DN32-DN8000,压力级别0.1Mpa-2.5Mpa连接方式: 1、法兰连接2、接管连接产品轴向补偿量: 18mm-400mm补偿器由一个波纹管和两个端接管构成,端接管或直接与管道焊接,或焊上法兰再与管道法兰连接。

补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用,它不是承力件。

该类补偿器结构简单,价格低,因而优先选用。

用途:轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移,也可以补偿横向位移或轴向与横向合成位移,具有补偿角位移的能力,但一般不应用它补偿角位移。

型号:DN32-DN8000,压力级别0.1Mpa-2.5Mpa连接方式:1.法兰连接2、接管连接产品轴向补偿量:18mm-400mm补偿器由一个波纹管和两个端接管构成,端接管或直接与管道焊接,或焊上法兰再与管道法兰连接。

补偿器产品选型

补偿器产品选型

波纹管膨胀节产品选型、技术简要说明波纹管膨胀节的补偿核心元件——波纹管一般采用极薄的材料制造,它在管系上被用来吸收热膨胀位移差,起轴向、径向、角向是现代受热管网和设备进行热补偿的关键部件之一,除了位移补偿的作用外,还同时兼有减振降噪和密封的功能。

波纹管膨胀节之所以受到工程人员的特别关注,主要是它应用日趋广泛,航空航天、石化、化工、水利、电力、冶金和原子能等部门都用到它,就是机车、船舶等交通部门乃至高层建筑、民用大楼也少不了它;同时,膨胀节又是一个比较特殊的受力结构,在使用中要求它既要有较高的承压能力,又要有良好的柔性,这本身就是一对矛盾,此外,它还应具备一定的稳定性和疲劳寿命。

因此,膨胀节的设计、选材、制造、试验等不能等同一般的压力容器和管件等刚性结构,而有其本身的独特性和复杂性,它的设计必须遵循一定的规范和标准。

的补偿作用,同时也承受系统工作压力、温度、耐蚀等管路相应的工作条件。

一、波纹管膨胀节类型及代号各规格产品的详细参数详见我厂的选型样本二、波纹管材料的一般选用国内国际对应牌号各种酸碱选材表几种介质的选材表三、参数说明我公司产品选型样本和供货产品中提供的轴向弹性刚度均为20°C时轴向弹性刚度,对于非20°C时的轴向弹性刚度Kx=fk×Kxo,fk修正系数见下表。

对于非20°C时的补偿量X=fe × Xo,fe修正系数见下表。

四、产品型号的组成PDZ (J). Pd / Dn x n-H(F) PDZ——补偿器型式;J——结构型式:铠装环Pd——设计压力Dn——公称通径n——波数H(F)——联结形式:H接管,F法兰产品型号说明:a.设计压力:设计压力值(设计压力的单位为“MPa”);b.波纹管膨胀节型式及代号:按我公司选开型样本型号;c.公称直径应符合GB1047的规定;d.波纹管膨胀节波数按下表:e.连接型式代号见表下表:f.法兰或接管材料代号见下表:其它对其它特殊要求的波纹管膨胀节,经供需双方商定后,可在合同上说明或附技术协议。

补偿器的结构类型及选型

补偿器的结构类型及选型

补偿器的结构类型及选型U形波纹管补偿器的结构类型较多,不同类型的补偿器,适用的场合也各不相同。

主要的类型有单式轴向型、单式和复式铰链型、复式自由型、复式拉杆型、直管和弯管压力平衡型等。

各种类型的结构示意图见图l~图10。

为提高补偿器的承载能力,可设计带加强环或稳定环的补偿器,其纳构示意如图11所示。

4.1补偿器的结构类型4.1.1单式轴向型补偿器由一个波纹管及结构件组成、主要用于吸收轴向位移而不能承受波纹管压力推力的补偿器(见图1)。

4.1.2单式铰链型补偿器由一个波纹管及销轴、铰链板和立板等结构件组成、受波纹管压力推力的补偿器(见图2)。

4.1.3单式万向铰链型补偿器由一个波纹管及销轴、铰链板、万向环和立板等结构组成、能在任一平而内角位移并能承受波纹管压力推力的补偿器(见图3)。

4.1.4复式自由型补偿器由中间管所连接的两个波纹管(及控制杆或四连杆)等结构件组成、主要用于吸收轴向与横向组合位移而不能承受波纹管压力推力的补偿器(见图4)。

4.1.5复式技杆型补偿器由中间管所连接的两个波纹管及拉杆和端板等结构件组成、能吸收任一方向横向位移并能承受波纹管压力推力的补偿器,(见图5)。

4.1.6复式铰链型补偿器由中间管所连接的两个波纹管及销轴、铰链板和立板等结构件组成、只能吸收单方向横向位移并能承受波纹管压力推力的补偿器(见图6)。

4.1.7复式万向铰链型补偿器由中间管所连接的两个波纹管及十字销轴、铰链板和立板等结构件组成、能吸收一方向横向位移并能承受波纹管压力推力的补偿器(见图7)。

4.1.8弯管压力平衡型补偿器由一个或中间管所连接的两个工作波纹管和一个平衡波纹管及弯头或三通、封头、拉杆和端板等结构件组成、主要用于吸收轴向与横向组合位移并能承受波纹管压力推力的补偿器(见图8)。

4.1.9直管压力平衡型补偿器由位于两端的两个工作波纹管和位于中间的一个平衡波纹管及拉杆和端板等结构件组成、主要用于吸收轴向位移并能承受波纹管压力推力的补偿器(见图9)。

热力管道中补偿器的选用及特点

热力管道中补偿器的选用及特点

热力管道中补偿器的选用及特点常用的补偿器有方形补偿器、波纹补偿器、球形补偿器、无推力旋转补偿器;无推力旋转补偿器作为一种新型的补偿器,已在诸多工程上得到应用。

本文结合具体工程,浅谈各种补偿器在架空蒸汽管道上的应用及特点。

一、工程概况由中碳能源公司至新兴热电厂,室外架空蒸汽管线,管径DN300,设计参数为2.5MPa,230℃,属压力管道GC2类;蒸汽管线总长度约为1500m。

二、补偿器的类型、特点及选用①方形补偿器方形补偿器是热力管道设计中最广泛的一种形式。

其优点:对热伸长量补偿能力大,作用在固定支座上轴向应力小,安全性能高,维护费用少;其缺点:尺寸大,占地面积大,对介质流动助力大,补偿器变形时,两端的法兰及管道受到弯曲,易产生疲劳破坏且会产生轴向位移。

选用原则:方形补偿器按其外形可分为Ⅰ型-标准式(c=2h),Ⅱ型-等边式(c=h),Ⅲ型—长臂式(c=0.5h),Ⅳ型-小顶式(c=0),其中Ⅱ型、Ⅲ型最为常用。

制作方形补偿器必须选用质量好的无缝钢管揻制而成,整个补偿器最好用一根管子揻成,如果制作大规格的补偿器也可用两根弯管或三根弯管焊制,方形补偿器不宜用冲压弯头焊制而成。

焊制方形补偿器的焊接点应放在外伸臂的中点处,因为此处的弯矩最小,严禁在补偿器的水平臂上焊接。

焊制方形补偿器时,当DN≤200mm时,焊缝与外伸臂垂直,当DN>200mm时,焊缝与轴线成45°角。

本工程管道总长1500m,每60米设1个方形补偿器,共需设置25个方形补偿器,方形补偿器的外伸臂长达10m,每个补偿器按4个弯头计算,共计增加100个弯头,500m管道。

②套筒补偿器套筒补偿器的活动套管可沿管道产生轴向位移。

其优点:结构紧凑,占地面积小,补偿能力大,一般补偿量可达250~400mm;对介质产生的阻力比方形补偿器小。

其缺点:补偿器在轴向产生的推力大,填料需经常更换和检修,易发生泄漏,对管道支座的设计和安装要求高,若管道在运行过程中产生锈蚀和结垢,都有可能产生补偿器失效。

补偿器类型及选用

补偿器类型及选用

补偿器类型及选用天津市建筑设计院 孟蕾摘要:补偿器又称膨胀节,在管系中采用补偿器可以在承受系统压力的同时,吸收因温差引起的热膨胀,这种设备在冶金装置、炼油设备、化工设计,火电厂或核电站,供热和制冷系统,以及低温设备中获得了成功的应用。

用以补偿管道管道长度变化长生的应力的补偿方式可以分为自然补偿和补偿器补偿,其中补偿器可分为方形补偿器,波纹管补偿器,套筒补偿器以及球型补偿器等,本文主要接受啊各种补偿器的优缺点及适用条件。

关键词:管道补偿,补偿器,热补偿补偿器是指在仪器中用于补偿相位差、光程差、偏振差、光强度或机械位移等变量的部件。

在暖通设计的范围内,由于工作介质及环境温度的变化导致管道长度发生变化,并产生拉(压)应力。

当超过管道本身的抗拉强度时,会使管道变形或破坏。

为此,在管道局部架空地段应设置补偿器,即膨胀器,使由温度变化而引起管道长度的伸缩加以调节得到补偿。

通常情况下,管道的变形产生位移可以由管道自己一定程度内的变形得到补偿,即所谓的自然补偿;当管道变形比较大管道自身不能在安全使用的条件下补偿的时候,就需要额外设置补偿器来补偿形变。

1.管道自然补偿通常采用的自然补偿器有L 型和Z 型两种型式。

其应用场合转角不大于150°时,管道臂长不宜超过20~25m,弯曲应力不应超过80MPa。

L 形与Z 形补偿器可以利用管道中的弯头构成,且便于安装。

在管道设计中,应充分利用这两种补偿器做补偿,然后再考虑采用其它种类的补偿器。

自然补偿的优点是可以节省补偿器,缺点是管道变形时产生横向位移。

架空管道中自然补偿不能满足要求时才考虑装设其它类型的补偿器。

表1 L型补偿器最大允许距离图1 自然补偿器的形式2.补偿器补偿2.1方形补偿器方形补偿器就是最早常用一种补偿器,通常用无缝钢管煨制或机制弯头组合而成,常用有四种构造形式,如下图图2 方形补偿器的形式Ⅰ: B = 2 a ; Ⅱ: B = a ; Ⅲ : B = 0 1 5 a ;Ⅳ: B =0方形补偿器由于其构造形式,具有以下优点:1、制造简单,常用无缝钢管煨制或机制弯头组合;2、安装方便,可以水平安装,也可以垂直安装;3、轴向推力较小;4、补偿能力大,严密性好,运行可靠、方便,不需要经常维修,使用期限长,使用寿命等于管道使用年限;5、不需要设置管道检修平台,或检查室;6、适用范围广,可以适用任何工作压力及任何热媒介质的供热管道。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

波纹管膨胀节产品选型、技术简要说明波纹管膨胀节的补偿核心元件——波纹管一般采用极薄的材料制造,它在管系上被用来吸收热膨胀位移差,起轴向、径向、角向是现代受热管网和设备进行热补偿的关键部件之一,除了位移补偿的作用外,还同时兼有减振降噪和密封的功能。

波纹管膨胀节之所以受到工程人员的特别关注,主要是它应用日趋广泛,航空航天、石化、化工、水利、电力、冶金和原子能等部门都用到它,就是机车、船舶等交通部门乃至高层建筑、民用大楼也少不了它;同时,膨胀节又是一个比较特殊的受力结构,在使用中要求它既要有较高的承压能力,又要有良好的柔性,这本身就是一对矛盾,此外,它还应具备一定的稳定性和疲劳寿命。

因此,膨胀节的设计、选材、制造、试验等不能等同一般的压力容器和管件等刚性结构,而有其本身的独特性和复杂性,它的设计必须遵循一定的规范和标准。

的补偿作用,同时也承受系统工作压力、温度、耐蚀等管路相应的工作条件。

一、波纹管膨胀节类型及代号各规格产品的详细参数详见我厂的选型样本二、波纹管材料的一般选用国内国际对应牌号各种酸碱选材表几种介质的选材表三、参数说明我公司产品选型样本和供货产品中提供的轴向弹性刚度均为20°C时轴向弹性刚度,对于非20°C时的轴向弹性刚度Kx=fk×Kxo,fk修正系数见下表。

对于非20°C时的补偿量X=fe × Xo,fe修正系数见下表。

四、产品型号的组成PDZ (J). Pd / Dn x n-H(F) PDZ——补偿器型式;J——结构型式:铠装环Pd——设计压力Dn——公称通径n——波数H(F)——联结形式:H接管,F法兰产品型号说明:a.设计压力:设计压力值(设计压力的单位为“MPa”);b.波纹管膨胀节型式及代号:按我公司选开型样本型号;c.公称直径应符合GB1047的规定;d.波纹管膨胀节波数按下表:e.连接型式代号见表下表:f.法兰或接管材料代号见下表:其它对其它特殊要求的波纹管膨胀节,经供需双方商定后,可在合同上说明或附技术协议。

五、与波纹管有关的名词术语1、波纹管的波形按波纹管的波形结构参数分类,可分为U形、Ω形、S形、V形波纹膨胀节(当前国内外的膨胀节产品以采用U状波形结构者居多)。

"Ω"形波纹管能够承受高压,但只能承受较小的轴向位移;“U”形波纹管则相反,在壁厚相同的情况下,它能承受较大的位移,但只能承受较小的压力。

为采用U形波纹管伸缩位移较大的特性,弥补U形波纹管只能较小的压力,人们常采取“补强”的方法-即在“U”形波纹管的外部增加增强部件(一般称作铠装环、加强环)。

采用多层结构或增加波纹管的厚度也可以提高波纹管承受内压的能力,但是增加厚度会显著降低波纹管的疲劳寿命和增加波纹管的刚度。

2、膨胀节形式波纹膨胀节能够起到伸缩作用主要是靠波纹管来实现的,对波纹管膨胀节的功能及强度设计主要是对波纹管的设计,对波纹管的不同设计及组合,可以使波纹管拉伸、压缩或弯曲,从而形成轴向、横向、角向三种基本形式的波纹膨胀节。

3、波纹管的制作方法有:机械胀形、液压成形、滚压成形、焊接成形、和电沉积成形等。

液压成形可以获得综合性能较好的波纹管。

滚压成形可以用来制作大直径的波纹管。

焊接成形可以获得弹性较好的波纹管。

电沉积成形可以制作小直径和高精度的波纹管。

4、刚度使波纹管产生单位位移所需要的力。

是计算波纹膨胀节弹性推力的基础。

对于相同口径相同压力的波纹管,刚度大小是衡量波纹管性能好坏的参数之一。

目前生产厂家都是采用EJMA法计算出波纹管单波轴向刚度(fir),由此得出膨胀节轴向刚度(Kx)。

5、有效面积一个等效面积,(Ae=(πDm2)/4 mm2 Dm 波纹管平均直径)。

6、疲劳寿命在正常工作条件下,波纹管能正常工作的最小循环次数。

波纹管补偿器的疲劳寿命与补偿量成反比例关系,为了方便用户,合理地选择产品,在样本中列出了补偿器在1500/3000次疲劳寿命次数下的补偿量仅供参考,但在现场实际安装和使用状态下存在着许多不可估因素,同时波纹管的疲劳问题也是一个比较复杂的问题,其数值的散布度较大,因此根据国家有关标准规定,在确定补偿器的安全疲劳寿命{N}时,要有1.5倍的安全系数。

7、位移量的合成样本中诸系列表中列出的轴向位移量X0,横向位移量Y0和角位移θ0,是各种形式补偿器单独实施该类位移的最大位移范围。

8、补偿器的预变形为了使补偿器处于一个良好的工作位置和改善管架受力状态,在安装前应对补偿器进行“预变形”。

六、选型的说明在工程上,根据不同的配管条件可选用不同类型的波纹管膨胀节和采取不同的配置形式来满足其补偿的要求,恰当地选用才能使波纹膨胀节正常工作,做到波纹膨胀节设计选型的经济合理。

下面按波纹管膨胀节的主要类型列举其基本应用形式供选型时参考。

1、通用型(含复式大位移补偿型式)由一个波纹管及结构件组成,主要用于吸收轴向位移而不能承受介质压力推力的膨胀节。

因为结构简单,制造成本低,所以这是所有膨胀节中价格最为便宜的一种,对于管道口径小,固定支座易于设置的管线,应优先采用这一种。

但它不能承受压力推力,所以在选用它时,一定要正确计算压力推力,并正确地设置固定支座。

对于大口径管线尽管压力低,但压力推力也大得惊人,所以一定要设置好固定支座和滑动支座。

通过组合方式可吸收轴向位移和数值不大的多方向组合位移。

主要有以下方面选型运用形式:a.用一个通用型波纹管膨胀节吸收直管段的轴向位移;b.用不同直径的通用型波纹管膨胀节吸收异径直管段的轴向位移;c.用多个通用型波纹管膨胀节分别吸收各分支管段的轴向位移;d.用通用型波纹管膨胀节吸收Z型管段的轴向位移;应注意以下问题:(1)Z型管段的偏斜程度应尽量小;(2)各直管段的端部附近应设置导向支座,以限制弯矩对管道的影响;(3)波纹管膨胀节应靠近一个固定支座。

e.通用波纹管膨胀节在L型管段的长腿上吸收轴向位移和少量横向位移;f .通用波纹管膨胀节在L型管段的短腿上吸收横向位移和少量轴向位移;g.用复式波纹管膨胀节吸收直管段的较大轴向位移;2、直管压力平衡型、旁通轴行压力平衡型吸收无法设置主固定支座的直管段的轴向位移,采取直管压力平衡型、旁通轴向压力平衡型波纹管膨胀节。

3、角向型波纹管膨胀节这种波纹管膨胀节结构紧凑、应用灵活、安装方便且对支座无压力推力作用。

单式角向波纹管膨胀节只能作单平面内角偏转。

因此一般情况下均应两个以上配套使用而不能单独使用。

用一对角向型波纹管膨胀节吸收横向位移时,角位移量一定,其所能吸收的横向位移量与两波纹管膨胀节铰链之间的距离成正比,在这种情况下尽量加大两波纹补偿器之间的距离将更有效发挥其补偿功能。

主要有以下运用:a.当水平管线较长(管段能够弹性变形)时,用两个角向波纹管膨胀节吸收平面Z型管段的位移;b.当水平管线较短(管段不能弹性变形)时,则需用三个角向波纹管膨胀节吸收平面Z型管段的位移;c.用三个角向波纹管膨胀节吸收L型管段的位移;d.用两个角向波纹管膨胀节吸收立式容器与立管之间的不同垂直位移量;e.用三个角向波纹管膨胀节吸收同一平面内设备与其连接管道的组合位移。

4、万向型波纹管膨胀节这种波纹管膨胀节补偿功能和作用与角向型波纹管膨胀节类似,但它可在任意平面内作角偏转。

使用时应以两个一组或三个一组(三个中的一个,可改用角向型)来吸收空间管段的位移。

5、大拉杆横向型波纹角向型波纹管膨胀节和铰链横向型波纹角向型波纹管膨胀节这两种波纹角向型波纹管膨胀节通过波纹管的角偏转可吸收各方位横向位移,且补偿能力较大,加之对支座无压力推力作用,结构比较简单,因而在各种位移量大的L型及Z型管段上应用较广泛。

如果将大拉杆横向型波纹补偿器的拉杆延长,还可吸收拉杆包容的管道热变形产生的轴向位移。

主要有以下运用:a.用单式大拉杆横向型波纹管膨胀节吸收L型管段的位移;b.用大拉杆横向型波纹管膨胀节吸收平面Z型管段的位移;c.用大拉杆横向型波纹管膨胀节吸收空间Z型管段的位移。

6、小拉杆横向型波纹管膨胀节这种波纹管膨胀节必须与主固定支座结合使用,用于吸收轴向、横向和角向位移7、曲管压力平衡波纹管膨胀节这种波纹管膨胀节可吸收各种位移而不使系统支座或设备承受内压推力的作用。

广泛用于载荷敏感设备进出口,吸收设备与管道的热位移,使设备所受的载荷减至最小。

8.非金属(纤维、织物)膨胀节非金属(纤维、织物)膨胀节主要由非金属圈带、隔热材料和钢结构件组成,其中非金属圈带由纤维织物、硅橡胶、氟料等性能优异的非金属材料优化给合而成,其产品强度、补偿量、密封性、耐腐蚀性及寿命等性能指标均可与国外同类产品相媲美。

我公司生产的非金属(纤维、织物)膨胀节广泛应用于电力,冶金,环保,水泥建材,石油化工等行业的烟道,通风管道和需要隔震,软性连接的工程中。

我公司生产的非金属(纤维、织物)膨胀节集国内外同类产品之精华,结构新颖,规格齐全,选材合理,其耐温、耐磨、耐腐蚀、绝缘和密封性能优良,是当今较为理想的管道位移补偿设备。

我公司生产的纤维补偿器有方形、圆表、单圈式、双圈式、角向式等结构。

它们能同时吸收轴向、侧向、倾斜向等各个方向的位移。

其方型规格从200×400~6000×6000(可作更大尺寸),DN6000。

可满足用户各方面的要求,如需要特殊规格的产品,可按用户要求进行设计制作。

真诚地希望各新老用户,设计单位推荐使用我公司生产的非金属柔性位移补偿器。

几年来,我公司不断开发新产品,提高产品质量,针对基某些行业非金属(纤维、织物)膨胀节使用条件苛刻的状况。

如水泥行业粉尘量大的特点,做了大量的研究试验工作,提出了新型的产品结构,使产品性能大大提高,深得广大用户的好评。

非金属(纤维、织物)膨胀节的主要特点主要有以下几个方面:a、补偿热膨胀:可以补偿多维方向,大大优于只能一维补偿的金属补偿器。

b、补偿安装误差:由于管道联接过程中,系统误差在所难免,纤维补偿器能较好的消除安装误差。

c、消声隔震:纤维织物、保温棉本身具有吸声,隔震动传递功能,能有效地减少锅炉同机等系统的噪声和震动。

d、无反推力,由于主体材料为纤维织物,无力的传递。

用纤维补偿器可简化设计,避免使用大的支座,节省大量的材料和劳动力。

e、良好的耐高温,耐腐蚀性:使用的氟塑料,有机硅材料具有较好的耐高温和耐腐蚀性能。

f、密封性好:有比较完善的生产装配系统,纤维补偿器基本无泄露。

g、体轻,结构简单,安装维修方便。

h、价格低于金属膨胀节,质量优于进口产品。

价格是进口产品的1/3~1/5非金属(纤维、织物)膨胀节应用范围:a、锅炉厂、水泥厂、钢铁厂、熔炼炉、焚烧炉、热电厂及核电站b、空调送风系统c、玻璃及矿棉工业d、石油化工企业e、空气及煤气清洁工厂f、风机厂金属软管产品选型、技术简要说明金属软管是工程技术中重要的连接构件,由波纹柔性管、网套和接头结合而成。
