PLC装配流水线模拟控制课程设计
PLC课程设计流水线

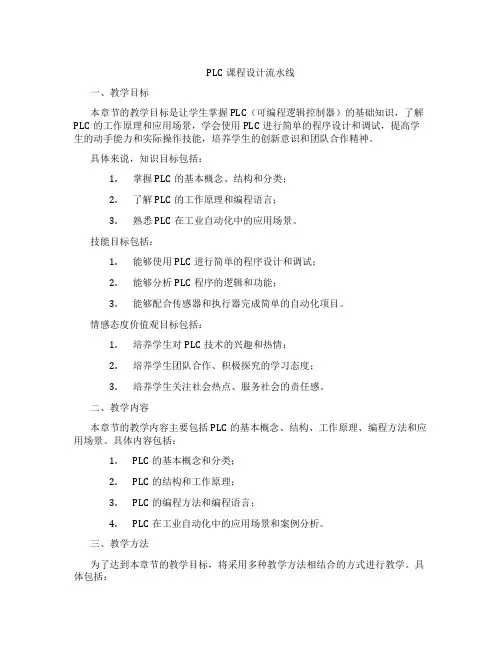

PLC课程设计流水线一、教学目标本章节的教学目标是让学生掌握PLC（可编程逻辑控制器）的基础知识，了解PLC的工作原理和应用场景，学会使用PLC进行简单的程序设计和调试，提高学生的动手能力和实际操作技能，培养学生的创新意识和团队合作精神。
具体来说，知识目标包括：1.掌握PLC的基本概念、结构和分类；2.了解PLC的工作原理和编程语言；3.熟悉PLC在工业自动化中的应用场景。
技能目标包括：1.能够使用PLC进行简单的程序设计和调试；2.能够分析PLC程序的逻辑和功能；3.能够配合传感器和执行器完成简单的自动化项目。
情感态度价值观目标包括：1.培养学生对PLC技术的兴趣和热情；2.培养学生团队合作、积极探究的学习态度；3.培养学生关注社会热点、服务社会的责任感。
二、教学内容本章节的教学内容主要包括PLC的基本概念、结构、工作原理、编程方法和应用场景。
具体内容包括：1.PLC的基本概念和分类；2.PLC的结构和工作原理；3.PLC的编程方法和编程语言；4.PLC在工业自动化中的应用场景和案例分析。
三、教学方法为了达到本章节的教学目标，将采用多种教学方法相结合的方式进行教学。
具体包括：1.讲授法：讲解PLC的基本概念、结构和编程方法；2.案例分析法：分析PLC在工业自动化中的应用案例，让学生了解PLC的实际应用；3.实验法：让学生动手操作PLC设备，进行程序设计和调试，提高学生的实际操作技能；4.小组讨论法：分组进行讨论和协作，培养学生的团队合作精神和创新意识。
四、教学资源为了保证本章节的教学质量，将准备以下教学资源：1.教材：选用权威、实用的PLC教材，为学生提供系统的理论知识；2.参考书：提供丰富的PLC技术资料，帮助学生拓展知识面；3.多媒体资料：制作精美的PPT课件，直观地展示PLC的工作原理和应用场景；4.实验设备：准备充足的PLC设备和实验器材，保证学生能够充分动手实践；5.在线资源：利用网络资源，为学生提供更多的学习资料和案例分析，提高学生的学习兴趣。
装瓶流水线PLC课程设计
目录摘要 (1)1 PLC 简介 (2)1.1 PLC的概况 (2)1.2 PLC的基本机构和特点 (2)1.3 PLC的工作原理 (2)1.4 PLC的应用领域 (3)1.5 PLC的结构 (4)2软件介绍 (6)2.1三菱单片机FX2n系列简介 (6)2.1三菱单片机FX2n在装瓶流水线中的作用 (6)3 装瓶流水线的PLC控制系统设计 (7)3.1设计任务 (7)3.2硬件选型 (7)3.3控制内容 (8)3.4设备选型 (9)3.5梯形图 (10)3.6程序表 (11)4 装瓶流水线的PLC监控系统设计 (12)4.1调试过程及结果 (12)4.2监控系统软件设计 (14)总结 (18)致谢 (19)参考文献 (20)附录 A (21)摘要现代社会要求制造业对市场需求作出迅速的反应，生产出小批量、多品种、多规格、低成本和高质量的产品。
为了满足这一要求，生产设备和自动生产线的控制系统必须具有极高的可靠性和灵活性。
可编程序控制器正式顺应这一要求出现的，它是以微处理器为基础的通用工业控制装置。
本次设计以可编程控制器为主要设计对象，PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。
PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。
这次的课程设计是装瓶流水线的PLC控制，它是利用PLC对高速自动装瓶机的自动控制，来完成封盖动作。
关键词：装瓶流水线的PLC控制；PLC控制；PLC结构；PLC原理1 PLC 简介1.1 PLC的概况可编程控制器是以微处理器为基础，综合计算机技术，自动控制技术和通讯技术而展起来的一种新型工业控制装置，它将传统继电器控制技术和现代计算机信息处理两者的优点结合起来成为工业自动化领域中最重要，应用最多的控制设备，并已跃居工业生产自动化三大支柱（可编程控制器、机器人、计算机辅助设计与制造）的首位。
电气控制技术与plc课程设计报告_装配流水线控制的模拟
PLC课程设计姓名：吴龙贵学号：1030620226专业：自动化指导老师：胡开明目录一、设计目的...........................................................二、设计的基本要求.............................................三、设计的主要内容..............................................四、参考文献..........................................................五、心得体会...........................................................一、课程设计题目装配流水线控制的模拟二、课程设计目的通过课程设计使学生掌握可编程序控制器（PLC）的基本工作原理、指令系统、硬件连接，使学生掌握使用可编程序控制器的基本方法，锻炼学生的对PLC的编程能力，用可编程序控制器解决电气控制问题的能力。
三、设计的基本要求要求学生理解并掌握可编程序控制器（PLC）的基本工作原理及基本结构、PLC的运行方式、外部接线及编程方法，训练学生的独立编程能力及用PLC解决现场控制问题的能力。
要求学生能根据现场控制要求，自主编程和调试程序，全面建立起用PLC解决一个实际问题的全过程的概念。
四、设计的主要任务1.设计任务：完成装配流水线的PLC控制。
2.控制要求：传送带共有十六个工位，工件从1号位装入，分别在A（操作1）、B（操作2）、C（操作3）三个工位完成三种装配操作，经最后一个工位后送入仓库H；其它工位均用于传送工件。
起动后，按以下规律显示：D→E→F→G→A→D→E→F →G→B→D→E→F→G→C→D→E→F→G→H→D→E→F→G→A……循环，D、E、F、G分别是用来传送的。
五、设计的主要内容1. 计算输入输出点，编写I/O对应表及内部元件使用表。
基于PLC的装配流水线控制系统设计
基于PLC的装配流水线控制系统设计
PLC（Programmable Logic Controller）是一种运用数字和模拟输入/输出模块和计算单元构成的可编程逻辑控制器，广泛应用于工业自动化、机器人控制等领域。
设计基于PLC的装配流水线控制系统包括以下步骤：
1. 确定控制系统的功能需求，包括流程控制、机械控制、传感器信号采集等方面。
2. 设计PLC的输入/输出模块、计算单元等硬件结构，包括选择适当的PLC型号、输入/输出点数、通讯接口等。
同时，要考虑如何提高控制系统的可靠性和稳定性，包括备用电源、电磁兼容性等。
3. 设计控制系统的软件，包括编写PLC程序和人机界面程序，确保流水线各个工位的协同工作。
PLC程序可以采用Ladder Diagram（梯形图）或Function Block Diagram（函数块图）等编程语言，人机界面程序可以采用Visual Basic、C#等编程语言。
4. 选择适当的传感器、执行器等设备，包括接口电路的设计，以便将信号传输到PLC输入模块，并从PLC输出模块控制执行器。
5. 进行控制系统的现场调试和测试，以验证控制策略的可行性和效果，同时检查硬件连接错误和软件程序的逻辑错误。
6. 最后进行系统的优化和改进，包括调整控制参数、加强故障检测和诊断，提高自动化水平和生产效率。
总的来说，基于PLC的装配流水线控制系统设计需要充分考虑控制系统的可靠性、稳定性、可扩展性和可维护性，充分利用现代控制技术，不断追求提高工业自动化水平和生产效率。
plc控制流水灯课程设计
plc控制流水灯课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理和功能。
2. 学生能掌握流水灯电路的工作原理和PLC控制流程。
3. 学生能描述不同类型PLC的编程语言和指令系统。
技能目标：1. 学生能运用PLC编程软件设计简单的流水灯控制程序。
2. 学生能通过PLC对流水灯进行调试和故障排查。
3. 学生能运用团队合作的方式，完成流水灯控制系统的搭建与优化。
情感态度价值观目标：1. 培养学生对自动化控制技术的兴趣，激发创新意识和探索精神。
2. 培养学生严谨、细致的工作态度，提高学生的责任心和自我管理能力。
3. 培养学生团队协作精神，学会尊重和倾听他人意见，共同解决问题。
课程性质：本课程为实践性较强的课程，结合理论知识与实际操作，使学生能够将所学应用于实际工程案例。
学生特点：学生具备一定的电子电路基础知识，对PLC控制技术有一定了解，但实际操作经验不足。
教学要求：注重理论与实践相结合，强调动手能力和团队合作，提高学生的实际操作技能和问题解决能力。
将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. PLC基本原理与结构：介绍PLC的组成、工作原理及在各行业中的应用。
教材章节：第一章 可编程逻辑控制器概述2. 流水灯电路设计：讲解流水灯电路的工作原理，分析不同类型的流水灯电路。
教材章节：第二章 常用电气控制电路3. PLC编程软件使用：学习PLC编程软件的操作方法，掌握基本编程指令。
教材章节：第三章 PLC编程软件与指令系统4. 流水灯控制程序设计：根据流水灯电路，设计相应的PLC控制程序。
教材章节：第四章 PLC程序设计5. PLC程序调试与优化：学习调试PLC程序的方法，掌握故障排查技巧。
教材章节：第五章 PLC程序调试与优化6. 团队合作与实践：分组进行流水灯控制系统的搭建与调试，培养学生的团队合作能力。
教材章节：第六章 PLC控制系统设计与应用教学进度安排：本教学内容共计6个课时，每课时45分钟。
基于PLC的装配流水线控制系统设计案例
基于PLC的装配流水线控制系统设计案例装配流水线是指由一系列工作站组成的自动化生产线，每个工作站负责完成装配产品的一个或多个任务，通过传送带或滑道将产品一步步运动到下一个工作站进行加工。
PLC（可编程逻辑控制器）是现代工业自动化中最常用的控制器之一，它具有可编程性、稳定性和可靠性强等特点，可以对装配流水线进行高效的控制。
本文将介绍基于PLC的装配流水线控制系统设计的步骤及要素。
设计步骤：1. 确定装配流水线的构成和任务：先确定生产需求和产品设计要求，然后再确定流水线需要的工作站和任务，确定每个工作站的操作流程和执行方式。
2. 设计PLC控制程序：采用Ladder图、文字列表或函数块等方式设计PLC控制程序，包括输入输出变量的定义、逻辑关系和控制指令的设置等。
3. 选择PLC硬件：选择合适的PLC控制器，包括输入/输出模块、CPU模块、通讯模块等。
4. 确定传感器、执行器和控制信号：根据流水线的实际情况，选择合适的传感器、执行器和控制信号设备，包括接近开关、激光传感器、电机、气缸、继电器等。
5. 确定通讯协议和网络通讯方式：确定PLC控制器与其他设备之间的通讯协议和通讯方式，包括以太网、CAN总线、Modbus等。
6. 调试和优化：进行PLC控制程序的调试和优化，包括修改和测试程序、检查传感器和执行器的连接状态、检查电路接线的正确性等。
设计要素：1. 系统稳定性和可靠性：保证PLC控制系统的稳定性和可靠性，对流水线的杂音、电感干扰等干扰因素进行抑制和隔离，避免因异常情况导致系统崩溃或故障。
2. 数据安全和可扩展性：保证PLC控制系统的数据安全性，将不同的数据隔离开来，避免因数据错乱或错位导致错误的控制指令。
同时，应考虑到系统的可扩展性，可以通过添加或更换硬件来满足新的需求或任务。
3. 程序可读性和可维护性：设计清晰、简单的PLC控制程序，具有良好的可读性和可维护性。
需要注重程序的文档化、注释化和可视化，降低程序修改时的错误率。
毕业设计(论文)-装配流水线PLC模拟控制
武夷学院成人高等教育毕业论文（设计）题目装配流水线的PLC模拟控制姓名学号系（教学点）电子工程系年级、专业09机电一体化层次、形式指导教师、职称：摘要：本文主要是介绍PLC模拟控制在工业生产中的运用，要求学会使用组态软件和PLC（SIMEINS S7-200）控制系统连接，采用下位机执行，上位机监控的方法，构建完成装配流水线的模拟控制系统。
通过PLC模拟控制和组态的监控，本文实现了装配流水线的控制和监视。
关键词：PLC控制；下位机执行；上位机监控；组态监控（本文将以实验论述来讲述PLC的相关知识）。
黄峰（武夷学院电子工程系福建武夷山 354300）一. 本论1 引言1.1 PLC = Programmable logic Controller，可编程逻辑控制器，一种数字运算操作的电子系统，专为在工业环境应用而设计的。
它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算，顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入|输出控制各种类型的机械或生产过程，是工业控制的核心部分PLC = Programmable Logic Controller，可编程控制器。
另外PLC还有以下几个名称：PLC = Power Line Communication，电力线通信，即我们俗称的“电力线上网”。
可编程控制器(Programmable Controller)是计算机家族中的一员，是为工业控制应用而设计制造的。
早期的可编程控制器称作可编程逻辑控制器(Programmable Logic Controller)，简称PLC，它主要用来代替继电器实现逻辑控制。
随着技术的发展，这种装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称PC。
但是为了避免与个人计算机(Personal Computer)的简称混淆，所以将可编程控制器简称PLC,plc自1966年出现，美国，日本，德国的可编程控制器质量优良，功能强大。
PLC装配流水线模拟控制课程设计
（2）配套齐全，功能完善，适用性强
PLC发展到今天，已经形成了大、中、小各种规模的系列化产品。可以用于各种规模的工业控制场合。除了逻辑处理功能以外，现代PLC大多具有完善的数据运算能力，可用于各种数字控制领域。近年来PLC的功能单元大量涌现，使PLC渗透到了位置控制、温度控制、CNC等各种工业控制中。加上PLC通信能力的增强及人机界面技术的发展，使用PLC组成各种控制系统变得非常容易。
输入点
开始按钮
A1/M1
I/0
停止按钮
A2/M2
I/1
操作开关1
A3/M3
I/2
操作开关2
A4/M4
I/3
操作开关3
A5/M5
I/4
移位开关I/5（2源自PLC输出分配输出设备器件名称
器件符号
输出点
传送带A灯
LED A
O/0
传送带B灯
LED B
O/1
传送带C灯
LED C
O2
传送带D灯
LED D
O/3
传送带E灯
（2）提高了我的动手能力
平时我都是以理论学习为主，整天看课本虽然学到了不少知识，但心里一直觉得不踏实，毕竟实践才是最重要的；而这次实验在老师与同学的指导与讨论所围绕的氛围中给我提供了一个培养动手能力的绝佳的机会。
（3）我对自己的专业和自己的前途有了更深的把握
（3）易学易用，深受工程技术人员欢迎
PLC作为通用工业控制计算机，是面向工矿企业的工控设备。它接口容易，编程语言易于为工程技术人员接受。梯形图语言的图形符号与表达方式和继电器电路图相当接近，只用PLC的少量开关量逻辑控制指令就可以方便地实现继电器电路的功能。为不熟悉电子电路、不懂计算机原理和汇编语言的人使用计算机从事工业控制打开了方便之门。
基于PLC的装配流水线控制系统设计
基于PLC的装配流水线控制系统设计一、引言在工业生产中，装配流水线被广泛采用，它可以实现生产的自动化、流程化和高效化。
而在流水线上，各个工位的运行需要进行统一的控制，以保证整个流水线的顺畅运行。
因此，本文将介绍一种基于PLC的装配流水线控制系统设计。
二、系统组成及原理该系统由PLC主控制器、变频器、传感器、执行器等组成。
其中，PLC主控制器作为系统的核心，通过读取传感器信号和控制执行器的动作，实现对流水线的全面控制。
变频器则负责控制马达的速度，使之能够根据不同工位的生产需求进行调整，同时也可以实现流水线的正反转。
整个流水线上的传感器主要有光电开关、接近开关、压力传感器和温度传感器等。
通过对这些传感器的信号进行读取和处理，PLC可以掌握每个工位的运行状况，并据此进行下一步的控制。
执行器主要包括气缸、电机、液压缸等，它们可以用来控制流水线上的工件的进出、固定、旋转等动作。
PLC通过对这些执行器的控制，实现对整个流水线的运行控制。
三、编程设计编写PLC程序时，需要先进行流程分析，确定各个工位之间的关系和控制流程。
同时，还需要根据控制流程，设置相应的输入、输出地址和逻辑关系。
具体的程序设计包括：1、输入输出端口设置。
根据系统的需求，需要设置相应的I/O端口，包括读取传感器和控制执行器的输入和输出信号。
2、程序流程设计。
根据流水线的不同工位运行状况，设置相应的判断条件和控制程序。
如针对某些工位的硬件限制，需要进行加锁、解锁等操作。
3、故障诊断。
设置故障检测程序，当系统出现故障时，能够自动识别并进行报警处理。
四、总结基于PLC的装配流水线控制系统设计，可以实现对流水线的全面控制，提高生产效率和质量。
但是，在设计过程中，需要充分考虑各个工位之间的关系和流程，同时也要合理设置输入输出端口和程序流程，以实现系统智能化的运行。
PLC课程设计装配流水线的模拟控制
《PLC设计与实训》设计报告题目：装配流水线的模拟控制一.设计题目与设计目的1.设计题目装配流水线的模拟控制2.设计目的了解移位寄存器在控制系统中的应用及针对位移寄存器指令的编程方法二.设计要求1.设计要求说明在本实验中，传送带共有20个工位。
工件从1号位装入，依次经过2号位、3号位…20号工位。
在这个过程中，工件分别在A（操作1）、B（操作2）、C （操作3）三个工完成三种装配操作，经最后一个工位送入仓库。
按下启动开关SD ，程序按照D→A→E→B→F→C→G→H流水线顺序自动循环执行；在任意状态下选择复位按钮程序都返回到初始状态；选择移位按钮，每按动一次，完成一次操作。
2.实验面板图三.设计内容1.设计思路根据设计要求写出如下流程：（1）当程序烧写进PLC板以后，启动程序，按下开始按钮I0.0，流水线开始正常工作；（2） 1秒后传送带D指示灯亮；（3） 1秒后传送带A指示灯亮，D指示灯灭；（4） 1秒后传送带E指示灯亮，A指示灯灭；（5） 1秒后传送带B指示灯亮，E指示灯灭（6） 1秒后传送带F指示灯亮，B指示灯灭；（7） 1秒后传送带C指示灯亮，F指示灯灭；（8） 1秒后传送带G指示灯亮，C指示灯灭；（9） 1秒后传送带H指示灯亮，G指示灯灭；（10）1秒后又跳转至D指示灯亮，H灯灭，8秒一个周期，循环往复；（11）在过程中任意时刻按下复位按钮，系统复位至正常工作最开始状态；（12）在过程中任意时刻按下移位按钮，立刻跳转至下一步。
2.设计程序（1）梯形图如下：（2）指令表：Network 1LD I0.0 LPSAN M20.0 LPSAN M0.1 TON T37, +10 LPPTON T38, +80 LPPEDR M20.0, 1 R M10.0, 1 Network 2LD T38AN M20.0O I0.2O C6O M0.0LD I0.0EUOLDAN M10.0= M0.0 Network 3LD I0.2 LPSEUS M20.0, 1 LPPR M10.0, 1 Network 4LD T37AN M20.0= M0.1 Network 5O M0.1LD I0.1EUOLDSHRB M0.0, M10.0, +8 Network 6LD I0.1LD C5LD I0.0EDOLDO I0.2CTU C5, 8Network 7LD M10.0= Q0.0Network 8LD M10.1= Q0.1Network 9LD M10.2= Q0.2Network 10LD M10.3= Q0.3Network 11LD M10.4= Q0.4Network 12 LD M10.5 = Q0.5 Network 13 LD M10.6 = Q0.6 Network 14 LD M10.7 = Q0.7 3.硬件接线图四.调试过程与设计体会1.调试过程首先将预先设计好题目要求功能的梯形图在模拟软件上打出来，保存显示有错误，经过更改后，保存成功。
基于PLC的装配流水线控制系统设计
基于PLC的装配流水线控制系统设计装配流水线控制系统是现代工业生产中常见的自动化生产设备，它能够实现高效率的装配操作。
该系统主要由PLC（可编程逻辑控制器）、传感器、执行器等设备组成，通过PLC对传感器信号的处理和对执行器的控制，实现对流水线上各个工位的协调和控制。
该流水线控制系统主要包括以下几个方面的设计考虑。
首先，流水线优化设计。
流水线中的各个工位应按照合理的顺序布置，以实现装配过程中的最短时间和最小成本。
在设计中应考虑到物料的传递时间、工装的设计等因素，以提高系统的效率。
其次，传感器选择和布置。
传感器负责实时监测流水线各个工位的状态，为PLC提供反馈信号。
在选择传感器时需考虑精度、稳定性、可靠性等因素，并根据具体的工位需求合理布置传感器位置。
然后，PLC程序设计。
PLC是流水线控制系统的核心部件，负责处理传感器信号和控制执行器的动作。
在PLC程序设计中，需考虑到流水线的工作模式、工位之间的协作关系，如同步操作、分拣操作等。
另外，还应设计相应的报警机制和故障排除措施，以保证流水线的安全和可靠性。
此外，执行器的选择和控制。
执行器负责完成装配过程中的移动、旋转等操作。
在选择执行器时，应考虑到其承受能力、精度等因素，并确保其能够与PLC进行有效的通信和控制。
在控制方面，则需根据具体的工位需求，编写相应的PLC程序来控制执行器的运动。
最后，人机界面设计。
人机界面是操作员与流水线控制系统之间的接口，用于操作流水线、显示实时信息、设置参数等。
在人机界面设计中，可采用触摸屏或按钮操作方式，并根据操作员的需求进行界面布局和功能设置，以实现流水线控制系统的方便操作和实时监控。
综上所述，基于PLC的装配流水线控制系统设计需要考虑流水线优化设计、传感器选择和布置、PLC程序设计、执行器的选择和控制以及人机界面设计等方面。
通过合理的设计和优化，能够实现流水线装配过程的高效率和可靠性，提高企业的生产效益和竞争力。
plc流水灯课程设计
plc流水灯课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理，掌握其编程方法。
2. 学生能描述流水灯电路的工作原理，理解不同程序指令在流水灯控制中的应用。
3. 学生能解释PLC在工业自动化控制中的应用场景和重要性。
技能目标：1. 学生能够独立进行PLC编程，完成流水灯的简单控制。
2. 学生能够运用所学知识分析和解决PLC控制中的基础问题。
3. 学生通过实践操作，培养动手能力，提高问题解决能力。
情感态度价值观目标：1. 学生培养对自动化技术的兴趣，激发创新意识和探索精神。
2. 学生在团队协作中，学会沟通、分享、合作，培养集体荣誉感。
3. 学生认识到PLC技术在工业生产中的重要作用，增强社会责任感和使命感。
课程性质：本课程为实践性较强的课程，结合理论教学和实际操作，让学生在动手实践中掌握PLC编程和应用。
学生特点：本课程针对的是高年级学生，他们已具备一定的电子电路知识和编程基础，具有较强的学习能力和动手能力。
教学要求：教师需结合学生特点和课程性质，采用理论教学与实践操作相结合的方法，引导学生主动探究，确保课程目标的实现。
在教学过程中，注重培养学生的实际操作能力和问题解决能力，将课程目标分解为具体的学习成果，以便进行有效的教学设计和评估。
二、教学内容1. 理论知识：- PLC基本原理与结构- PLC编程语言及指令系统- 流水灯电路原理及设计- PLC在工业自动化中的应用案例分析2. 实践操作：- PLC编程软件的使用- 流水灯控制程序的编写与调试- PLC与外围电路的连接与调试- 故障分析与排查方法3. 教学大纲：- 第一周：PLC基本原理与结构，流水灯电路原理- 第二周：PLC编程语言及指令系统，编程软件的使用- 第三周：流水灯控制程序的编写与调试，外围电路连接- 第四周：故障分析与排查，实践操作巩固4. 教材关联：- 《电气自动化》第四章：PLC控制系统- 《PLC应用技术》第二章：PLC编程与调试- 《自动化设备维修》第五章：PLC故障分析与排查教学内容依据课程目标进行选择和组织，注重科学性和系统性。
基于PLC装配流水线控制系统设计
基于PLC装配流水线控制系统设计PLC（可编程逻辑控制器）装配流水线控制系统广泛应用于工业生产中，为实现高效、精确的装配过程提供了极大的便利。
本文将介绍一个基于PLC的装配流水线控制系统的设计，包括系统的硬件和软件方面。
1.系统硬件设计：系统硬件包括PLC、传感器、执行器以及通信设备等。
首先，选取适当的PLC型号和规格，根据装配流水线的复杂程度和需求来选择PLC的输入输出点数和处理能力。
然后，根据不同装配过程的要求，安装相应的传感器，如接近传感器、光电开关等，用于检测物料的位置、状态或者其他相关参数。
执行器方面，可以使用气动元件、电动机等来实现在装配过程中的动作。
最后，通过通信设备将PLC与上位机或其他设备进行连接，以便进行监控和数据传输。
2.系统软件设计：系统软件主要包括PLC程序的设计和编程。
在PLC程序设计方面，首先需要根据装配流程的要求，将整个流水线划分为不同的工作站，并确定每个工作站的任务和顺序。
然后，针对每个工作站，设计相应的控制逻辑，包括输入信号的检测、输出信号的控制、动作的执行等。
根据具体情况，可以采用Ladder图、函数图或者其他编程语言来进行PLC程序的编写。
此外，为了确保系统的稳定性和安全性，还需要考虑以下几个方面：-应用异常处理：当出现异常情况时，如传感器故障、执行器故障等，系统应能够及时检测到并进行响应，如发出警报或者采取其他应对措施。
-数据记录与分析：通过数据采集和存储，可以实现对装配流水线运行情况的监控和分析，以识别潜在的问题和优化系统性能。
-人机界面设计：设计一个友好的人机界面，方便操作人员进行监控和控制。
界面可以显示当前状态、运行参数、装配进度等信息，并提供相应的操作功能，如启动、停止、调整等。
最后，为了确保系统的可靠性和稳定性，还应进行充分的测试和验证。
通过仿真、实验等方法，验证系统在各种情况下的运行效果，及时解决存在的问题，确保系统能够正常运行。
综上所述，基于PLC的装配流水线控制系统设计需要考虑硬件和软件方面的因素，并且要注重异常处理、数据记录与分析以及人机界面设计。
装配流水线PLC控制系统设计
装配流水线PLC控制系统设计引言：装配流水线是一种常见的工业自动化生产设备，用于批量产品的高效装配。
PLC（Programmable Logic Controller）控制系统是一种可编程逻辑控制器，被广泛应用于工业自动化领域。
本文将对装配流水线PLC控制系统进行设计。
一、系统概述本装配流水线PLC控制系统设计主要包含以下几个方面的内容：输入输出模块设计、PLC程序设计、安全控制设计和系统排故设计。
1.输入输出模块设计输入模块用于接收外部传感器的信号，输出模块用于控制装配流水线上的执行组件。
根据实际需求，可以使用数字输入和模拟输入模块以及数字输出和模拟输出模块。
输入模块需要接入物料传感器、位置传感器和安全传感器等，其中物料传感器用于检测物料的到达和离开，位置传感器用于检测执行组件的位置，安全传感器用于检测装配过程中的意外情况。
输出模块需要连接装配机械手、传送带和气动执行元件等。
2.PLC程序设计PLC程序设计是装配流水线PLC控制系统的核心部分。
根据装配流程和控制需求，设计适当的PLC程序。
首先确定各个执行组件的工作顺序和时序关系，编写对应的PLC指令。
PLC指令包括输入输出控制、逻辑控制、计数控制和定时控制等。
在编写过程中，需要考虑到各个工作站之间的同步和协调。
3.安全控制设计安全控制设计是确保装配流水线运行过程中工人的安全的关键环节。
设计合理的安全控制策略，包括急停按钮、安全门和光幕等安全装置的设置。
同时，在PLC程序中加入必要的安全逻辑，确保系统对于异常情况能够及时作出响应。
4.系统排故设计系统排故设计是确保装配流水线长时间稳定运行的关键环节。
设置合适的故障检测和诊断机制，如报警系统、故障代码显示和历史记录等。
在PLC程序中加入可靠的故障处理逻辑，及时发现和解决系统故障。
二、具体设计方案在具体设计中，需要根据实际应用需求和设备特点进行详细设计。
以下是一个简单的装配流水线PLC控制系统设计方案。
PLC装配流水线课程设计
广东技术师范学院天河学院《PLC课程设计》报告装配流水线的模拟控制系别电气工程班级电气123班学号学生姓名指导老师组员2015年3月一、绪论1、可编程控制器的概述可编程序控制器，英文称Programmable Logical Controller ，简称PLC 。
它是一个以微处理器为核心的数字运算操作的电子系统装置，专为在工业现场应用而设计，它采用可编程序的存储器，用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令，并通过数字式或模拟式的输入、输出接口，控制各种类型的机械或生产过程。
PLC 是微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点的复杂接线、可靠性低、功耗高、通用性和灵活性差的缺点，充分利用了微处理器的优点，又照顾到现场电气操作维修人员的技能与习惯，特别是PLC 的程序编制，不需要专门的计算机编程语言知识，而是采用了一套以继电器梯形图为基础的简单指令形式，使用户程序编制形象、直观、方便易学；调试与查错也都很方便。
用户在购到所需的PLC 后，只需按说明书的提示，做少量的接线和简易的用户程序的编制工作，就可灵活方便地将PLC 应用于生产实践。
2、可编程控制器的基本结构可编程控制器主要由CPU 模块、输入模块、输出模块和编程器组成（如下图所示）。
（1）、CPU 模块CPU 模块又叫中央处理单元或控制器，它主要由微处理器（CPU ）和存储器组成。
它用以运行用户程序、监控输入/输出接口状态、作接触器电磁阀指示灯电源 电 限位开选择开按出逻辑判断和进行数据处理，即读取输入变量、完成用户指令规定的各种操作，将结果送到输出端，并响应外部设备（如编程器、电脑、打印机等）的请求以及进行各种内部判断等。
PLC的内部存储器有两类，一类是系统程序存储器，主要存放系统管理和监控程序及对用户程序作编译处理的程序，系统程序已由厂家固定，用户不能更改；另一类是用户程序及数据存储器，主要存放用户编制的应用程序及各种暂存数据和中间结果。
PLC装配流水线模拟控制课程设计之欧阳学创编
课程设计说明书课程设计名称：工厂电气课程设计课程设计题目：装配流水线模拟控制设计学院名称：XXX专业：XXX 班级：XXX学号：XXX 姓名：XXX评分：教师：XXX6月 21日电气控制技术课程设计任务书20 11－20 12 第二学期第19周－19周摘要本次设计主要是介绍PLC模拟控制在工业生产中的运用，要求学会使用组态王软件和PLC（SIMEINS S7200）控制系统连接，采用下位机执行，上位机监控的方法，构建完成装配流水线的模拟控制系统。
通过PLC模拟控制和组态王的监控，本文实现了装配流水线的控制和监视。
PLC控制；下位机执行；上位机监控；组态王监控在工业自动化生产中，由于PLC控制具有一系列的的优点，而且便于控制，深受企业的喜爱，同时运用组态软件进行监控生产流程，更是让整个过程变得可视化。
而且工业自动化通用组态软件组态王软件系统与最终工程人员使用的具体的PLC或现场部件无关。
对于不同的硬件设施，只需为组态王配置相应的通讯驱动程序即可。
组态王支持一系列的硬件设备，包括可编程控制器（PLC）、智能模块、板卡、智能仪表、变频器等等。
所以在装配流水线上PLC的模拟控制运用的越来越广泛.关键词PLC控制；下位机执行；上位机监控；组态王监控目录1 课题内容及要求21.1 设计目的21.2设计任务及要求21.3 设计原理22 硬件设计32.1 硬件组成32.2硬件电路图32.2.1 接线过程32.2.2接线图32.2.3 I/O 分配表33软件设计53.1软件程序53.1.2 PLC程序（STL语句）83.1.3 软件流程图124 PLC控制系统介绍134.1基本介绍134.2 PLC的功能134.3 PLC的特点134.4 PLC控制系统的设计基本原则145参考文献156 心得体会161 课题内容及要求1.1 设计目的(1) 熟悉可编程序控制器的使用方法(2) 练习用电脑输入，修改和调试程序的方法(3) 练习辅助继电器和定时器的使用(4) 利用可编程序控制器对简单系统进行控制的过程1.2设计任务及要求根据实验内容及运行的要求，画出控制系统线路图、列输入输出分配表、编写梯形图并逐条加注释，且写出程序流程图。
《PLC控制技术》教案任务10装配流水线
《PLC控制技术》教案任务10装配流⽔线任务⼗装配流⽔线⼀、教学⽬标1、通过⼯作情景描述明确本次任务的具体内容。
2、掌握装配流⽔线的⼯作过程和动作要求。
3、能够根据装配流⽔线的⼯作要求设计程序、下载⾄PLC。
4、能够结合程序进⾏控制系统的安装与监控调试并交付验收。
⼆、课时分配本任务安排2课时。
三、教学重点通过本任务的学习，让同学们熟悉掌握装配流⽔线的⼯作过程和动作要求，熟悉数据传送指令有哪⼏种⽅式，并掌握各种传送指令的作⽤。
根据装配流⽔线的⼯作要求设计程序、下载⾄PLC。
四、教学难点1、掌握装配流⽔线的⼯作过程和动作要求。
2、能够根据装配流⽔线的⼯作要求设计程序、下载⾄PLC。
3、熟悉数据传送指令有哪⼏种⽅式，并掌握各种传送指令的作⽤。
五、教学内容（⼀）控制要求如下图所⽰。
系统中的操作⼯位A、B、C，运料⼯位D、E、F、G及仓库操作⼯位H能对⼯件进⾏循环处理。
闭合启动开关，⼯件经过传送⼯位D送⾄操作⼯位A，在此⼯位完成加⼯后再由传送⼯位E送⾄操作⼯位B……，依次传送及加⼯，直⾄⼯件被送⾄仓库操作⼯位H，由该⼯位完成对⼯件的⼊库操作，循环处理。
断开启动开关，系统加⼯完最后⼀个⼯件⼊库后，⾃动停⽌⼯作。
按复位键，⽆论此时⼯件位于任何⼯位，系统均能复位⾄起始状态，即⼯件⼜重新开始从传送⼯位D处开始运送并加⼯。
按移位键，⽆论此时⼯件位于任何⼯位，系统均能进⼊单步移位状态，即每按⼀次移位键，⼯件前进⼀个⼯位。
（⼆）⼯作流程图（三）数据传送指令S7-200PLC共有10个数据传送指令，如下图所⽰。
1、字节/字/双字/实数传送这些传送指令就是将输⼊字节(IN)移⾄输出字节(OUT)，不改变原来的数值。
下图左所⽰为字节传送指令。
2、字节块移动/字块移动/双字块移动块移动指令将字节/字/双字数⽬(N)从输⼊地址(IN)移动⾄输出地址(OUT)，N的范围为1~255。
下图右所⽰为字节块传送指令。
六、扩展训练：四节传送带控制（⼀）⼯作情景描述企业在⽣产和加⼯过程中常常需要⽤传送带对产品进⾏批量的进仓、出仓运送，这就需要传送带按照⼀定的先后顺序完成启动和停⽌⼯作，并且设置有相关的保护电⽓保护，以保障设备正常、安全的运⾏。
plc流水线手课程设计
plc流水线手课程设计一、课程目标知识目标：1. 让学生理解PLC（可编程逻辑控制器）的基本原理和结构；2. 使学生掌握流水线设备中PLC的应用方法和编程技巧；3. 让学生了解流水线设备中传感器、执行器的原理及其与PLC的连接方式。
技能目标：1. 培养学生运用PLC进行流水线设备程序设计的能力；2. 培养学生分析并解决实际流水线设备运行过程中问题的能力；3. 提高学生在团队协作中沟通、协调和解决问题的能力。
情感态度价值观目标：1. 培养学生对自动化设备控制技术的兴趣，激发学生探究新技术的热情；2. 培养学生严谨、细致的学习态度，提高学生对工程实践的认识；3. 引导学生关注我国自动化产业发展，树立产业报国的远大理想。
课程性质：本课程为实践性较强的课程，以理论教学为基础，注重培养学生的实际操作能力和团队协作能力。
学生特点：学生为高中年级学生，具备一定的物理、数学基础，对新鲜事物充满好奇，有一定的自学能力和动手能力。
教学要求：结合课程性质、学生特点，将课程目标分解为具体的学习成果，注重理论与实践相结合，以项目为导向，培养学生的实际操作能力和解决实际问题的能力。
同时，注重学生团队协作能力的培养，提高学生在实际工作环境中的沟通与协调能力。
二、教学内容1. PLC基本原理与结构：介绍PLC的组成、工作原理、性能指标等，对应教材第一章内容。
2. 流水线设备概述：分析流水线设备的基本构成、分类及工作原理，对应教材第二章内容。
3. PLC编程基础：讲解PLC编程语言（梯形图、指令表等），编程软件的使用，对应教材第三章内容。
4. 传感器与执行器：介绍常见传感器（如接近开关、光电开关等）和执行器（如气缸、电机等）的原理与应用，对应教材第四章内容。
5. PLC在流水线设备中的应用：通过实例分析PLC在流水线设备中的具体应用，包括程序设计、调试与优化，对应教材第五章内容。
6. 流水线设备控制系统设计：以项目为导向，指导学生进行流水线设备控制系统的设计与实施，对应教材第六章内容。
实验一装配流水线的模拟控制.
实验一装配流水线的模拟控制
1、实验目的
学会使用组态软件(推荐选用组态王软件和 PLC (推荐选用 SIMEINS S7-200控制系统连接,采用下位机执行,上位机监控的方法,构建完成装配流水线的模拟控制系统。
2、实验装置与附件
(1 TKPLC-1型实验装置一台
(2安装了 STEP7-Micro/WIN32编程软件和组态王软件的计算机一台
(3 PC/PPI编程电缆一根
(4连接导线若干。
3、装配流水线模拟控制的实验面板图:
装配流水线的模拟控制面板
图中上框中的 A ~H 表示动作输出 (用 LED 发光二极管模拟 , 下框中的 A 、
B 、
C 、
D 、
E 、
F 、
G 、
H 插孔分别接主机的输出点 Q0.0、 Q0.1、 Q0.2、
Q0.3、 Q0.4、 Q0.5、 Q0.6、 Q0.7。
启动、移位及复位插孔分别接主机的输入点I0.0、 I0.1、 I0.2。
4、实验要求
传送带共有十六个工位,工件从 1号位装入,分别在 A (操作 1 、 B (操作 2 、 C (操作 3 三个工位完成三种装配操作, 经最后一个工位后送入仓库; 其它工位均用于传送工件。
5、实验报告
(1实验报告采用小论文形式,不少于 5000字;
(2系统控制原理图,接线图;
(3 PLC 程序;
(4组态软件监控程序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计说明书课程设计名称：工厂电气课程设计课程设计题目：装配流水线模拟控制设计学院名称： XXX专业： XXX 班级： XXX学号：XXX 姓名： XXX评分：教师： XXX2012 年 6 月 21 日电气控制技术课程设计任务书20 11 －20 12 学年第二学期第 19 周－ 19 周要本次设计主要是介绍PLC模拟控制在工业生产中的运用，要求学会使用组态王软件和PLC（SIMEINS S7-200）控制系统连接，采用下位机执行，上位机监控的方法，构建完成装配流水线的模拟控制系统。
通过PLC模拟控制和组态王的监控，本文实现了装配流水线的控制和监视。
PLC控制；下位机执行；上位机监控；组态王监控在工业自动化生产中，由于PLC控制具有一系列的的优点，而且便于控制，深受企业的喜爱，同时运用组态软件进行监控生产流程，更是让整个过程变得可视化。
而且工业自动化通用组态软件-组态王软件系统与最终工程人员使用的具体的PLC或现场部件无关。
对于不同的硬件设施，只需为组态王配置相应的通讯驱动程序即可。
组态王支持一系列的硬件设备，包括可编程控制器（PLC）、智能模块、板卡、智能仪表、变频器等等。
所以在装配流水线上PLC的模拟控制运用的越来越广泛.关键词PLC控制；下位机执行；上位机监控；组态王监控目录1 课题内容及要求设计目的(1) 熟悉可编程序控制器的使用方法(2) 练习用电脑输入，修改和调试程序的方法(3) 练习辅助继电器和定时器的使用(4) 利用可编程序控制器对简单系统进行控制的过程设计任务及要求根据实验内容及运行的要求，画出控制系统线路图、列输入输出分配表、编写梯形图并逐条加注释，且写出程序流程图。
实验运行要求：按下“开”按钮，按下流程1按钮，表示流程1 的操作已完成，此时流程1中的被操作对象由B传送到C准备进入流程2，然后A中取被加工对象送到流程1。
加工对象经过三个流程后进入仓库H，整个加工流程结束。
即由流程按钮控制A、B、C、D、E、F、G、N1指示灯的亮和灭。
设计原理使用移位寄存器指令（SFTR 、SFTL ），可以大大简化程序设计。
移位寄存器指令的功能如下：若在输入端输入一连串脉冲信号，在移位脉冲作用下，脉冲信号依次移到移位寄存器的各个继电器中，并将这些继电器的状态输出。
其中，每个继电器可在不同的时间内得到由输入端输入的一连串脉冲信号。
2 硬件设计硬件组成PLC-1B 实验箱 一只采用SC-09型PLC 编程通讯转换电缆与计算机连接，计算机一台。
硬件电路图2.2.1 接线过程（1） 把实验箱左箱上的PLC 输出O/0、O/1、O/2、O/3、O/4、O/5、O/6、O/7分别用实验导线与右箱装配流水线模拟控制实验上的A 、B 、C 、D 、E 、F 、G 、N1接通，PLC 输入I/0、I/1、I/2、I/3、I/4与M1、M2、M3、M4、M5接通。
（2） 把PLC 主控制器旁边24V 的输入COM 端接到此模拟实验的输入COM 端上，旁边的＋5V 端接到此模拟实验的＋5V 端，主控制器输出端所用到的输出COM 口相互并联后再接到5V 的地端。
2.2.2接线图图4-2装配流水线结构与接线插孔图2.2.3 I/O 分配表 （1） PLC 输入设备器件名称器件符号输入点开始按钮 A1/M1 I/0 停止按钮 A2/M2 I/1 操作开关1A3/M3I/2M5M4M3M2 M1 A2A1A5 AA4 A3 DECB N1 +5VGFCOM+24V L1开关 流程1流程2流程3（2）PLC3软件设计软件程序3.1.2 PLC程序（STL语句）LDR , 8 ；系统复位LBL 1 ；程序循环LD ；操作D运行1sANS , 1TON T37, 10LD T37 ；操作D停止S , 1LD T37 ；操作A自动运行2s OAANANS , 1R , 1TON T38, 20LD T38 ；操作A停止S , 1LD T38 ；按下移位按钮，操作E运行OS , 1LDAOAANANS , 1R , 1TON T39, 10LD T39 ；操作E运行1s停止S , 1LD T39 ；操作B1s后自动运行2sAOANANS , 1R , 1TON T40, 20LD T40 ；操作B停止S , 1LD T40 ；按下移位按钮操作F运行1s OS , 1LDAOAANANS , 1R , 1TON T41, 10LD T41 ；操作F停止S , 1LD T41 ；操作C运行2sAOANANS , 1R , 1TON T42, 20R , 1LD T42 ；操作C停止OS , 1LD ；按下移位按钮，操作G运行1sAOAANANS , 1R , 1TON T43, 10LD T43 ；操作G停止S , 1LD T43 ；按下移位按钮，操作H运行2s AOANANS , 1R , 1TON T44, 20LD T44 ；操作H停止S , 1LD T44R , 8 ；寄存器复位LD T44JMP 1 ；跳至循环开始3.1.3 软件流程图4 PLC控制系统介绍基本介绍PLC即可编程控制器（Programmable logic Controller），是指以计算机技术为基础的新型工业控制装置。
它是一种数字运算操作的电子系统，专为在工业环境应用而设计的。
它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算,顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
PLC是可编程逻辑电路，也是一种和硬件结合很紧密的语言，在半导体方面有很重要的应用，可以说有半导体的地方就有PLC。
PLC的功能（1）逻辑控制（2）定时控制（3）计数控制（4）步进(顺序)控制（5）PID控制（6）数据控制：PLC具有数据处理能力。
（7）通信和联网（8）其它：PLC还有许多特殊功能模块，适用于各种特殊控制的要求，如：定位控制模块，CRT模块。
PLC的特点（1）可靠性高，抗干扰能力强高可靠性是电气控制设备的关键性能。
PLC由于采用现代大规模集成电路技术，采用严格的生产工艺制造，内部电路采取了先进的抗干扰技术，具有很高的可靠性。
例如三菱公司生产的F系列PLC平均无故障时间高达30万小时。
一些使用冗余CPU的PLC的平均无故障工作时间则更长。
从PLC的机外电路来说，使用PLC构成控制系统，和同等规模的继电接触器系统相比，电气接线及开关接点已减少到数百甚至数千分之一，故障也就大大降低。
此外，PLC带有硬件故障自我检测功能，出现故障时可及时发出警报信息。
在应用软件中，应用者还可以编入外围器件的故障自诊断程序，使系统中除PLC 以外的电路及设备也获得故障自诊断保护。
这样，整个系统具有极高的可靠性。
（2）配套齐全，功能完善，适用性强PLC发展到今天，已经形成了大、中、小各种规模的系列化产品。
可以用于各种规模的工业控制场合。
除了逻辑处理功能以外，现代PLC大多具有完善的数据运算能力，可用于各种数字控制领域。
近年来PLC的功能单元大量涌现，使PLC渗透到了位置控制、温度控制、CNC等各种工业控制中。
加上PLC 通信能力的增强及人机界面技术的发展，使用PLC组成各种控制系统变得非常容易。
（3）易学易用，深受工程技术人员欢迎PLC作为通用工业控制计算机，是面向工矿企业的工控设备。
它接口容易，编程语言易于为工程技术人员接受。
梯形图语言的图形符号与表达方式和继电器电路图相当接近，只用PLC的少量开关量逻辑控制指令就可以方便地实现继电器电路的功能。
为不熟悉电子电路、不懂计算机原理和汇编语言的人使用计算机从事工业控制打开了方便之门。
（4）系统的设计、建造工作量小，维护方便，容易改造PLC用存储逻辑代替接线逻辑，大大减少了控制设备外部的接线，使控制系统设计及建造的周期大为缩短，同时维护也变得容易起来。
更重要的是使同一设备经过改变程序改变生产过程成为可能。
这很适合多品种、小批量的生产场合。
（5）体积小，重量轻，能耗低以超小型PLC为例，新近出产的品种底部尺寸小于100mm，重量小于150g，功耗仅数瓦。
体积小很容易装入机械内部，是实现机电一体化的理想控制设备。
PLC控制系统的设计基本原则（1）最大限度的满足被控对象的控制要求。
（2）在满足控制要求的前提下，力求使控制系统简单、经济、使用和维护方便。
（3）保证控制系统安全可靠。
（4）考虑到生产的发展和工艺的改进在选择PLC容量时应适当留有余量5参考文献（1）可编程控制器原理及应用——机械工业出版社【吴中俊、黄永红主编】（2）工控组态软件——电子工业出版社【汪志锋主编】（3）组态软件控制技术——北方交通大学出版社【张文明、刘志军主编】（4）PLC应用开发技术与工程实践——人民邮电出版社（5） S7-300\400PLC应用技术——机械工业出版社【廖常初主编】6 心得体会工厂电气控制的课程设计是我们专业课程知识综合应用的实践训练，而良好的实践动手能力是我们迈向社会必不可少的一项技能．本次实验共用了一个星期左右的时间完成了实验。
从源程序的编写，上机编译下载到测试和检验，以及不断的修改源程序，连接实验电路，检验程序的对错。
其间学到了很多东西，综合运用本专业所学课程的理论和生活实践，加深了对微机原理课程的认识；同时，提高了自己的独立思考能力，感觉收获颇丰。
我的收获主要如下：（1）我学习了更多的有关PLC和组态的有关知识虽然我们在之前的课程里有上过PLC的有关课程，但或许是学得不太牢固，掌握的也不是很好。
刚开始时，把以前学的知识忘的差不多了，但为了这次实验，我把以前所学的知识尽量回顾起来，而且因为是带着目的地去学习，我对可编程控制的有关知识理解掌握得更深入了。
我熟练掌握了PLC在工业控制系统中的很多具体运用。
（2）提高了我的动手能力平时我都是以理论学习为主，整天看课本虽然学到了不少知识，但心里一直觉得不踏实，毕竟实践才是最重要的；而这次实验在老师与同学的指导与讨论所围绕的氛围中给我提供了一个培养动手能力的绝佳的机会。
（3）我对自己的专业和自己的前途有了更深的把握以前觉得大学期间只要基本掌握了所学的专业知识，适当应付一下实验就可以了，但在这次实验的过程中，我发现原来实验本身并不是那么枯燥乏味，只要你肯投入，勇于钻研和挑战，通过实验是能让我学到很多东西的。
在这次设计过程中，体现出自己设计能力以及综合运用知识的能力，体会了学以致用、突出自己劳动成果的喜悦心情，同时也发现自己的不足点，期待以后参与更加复杂的PLC控制实验。
由于本人的能力有限，在实验设计操作过程中难免出现纰漏，恳请老师多多指教。
