Cad设计坐标转施工坐标方法

CAD大地坐标转换施工坐标

CAD大地坐标转换施工坐标概述在工程建设和土地测量中，CAD（计算机辅助设计）软件常用于设计、绘图和地理信息系统（GIS）分析。

CAD软件使用大地坐标系统来表示和显示地理位置。

然而，当需要在实际施工场地上进行施工时，常常需要将CAD中的大地坐标转换为施工坐标。

本文将介绍CAD大地坐标和施工坐标的定义，并详细阐述CAD大地坐标转换为施工坐标的方法。

CAD大地坐标和施工坐标的定义CAD大地坐标CAD大地坐标是基于地球椭球体的经纬度坐标系统，通常使用经度和纬度以及海拔高度来表示地球上的点。

在CAD软件中，经度表示东西方向的距离，纬度表示南北方向的距离，海拔高度表示地点相对于平均海平面的高度。

CAD大地坐标采用具体的坐标系，如WGS84、GCS Beijing 1954等。

不同的坐标系在选取和计算上均有一些差异，因此在进行坐标转换时需要注意。

施工坐标施工坐标通常以某一现实地物为基准，以便实际施工测量、放样和布控。

施工坐标一般采用平面坐标系统，如UTM（世界通用横轴墨卡托投影）坐标系，其中坐标以东西方向和南北方向的距离表示。

施工坐标通常以某个已知的控制点为基准进行测量，通过在实地上测量和计算，可以得到各个构件或测量点的坐标。

施工坐标以X和Y坐标表示平面位置，没有海拔高度。

CAD大地坐标转换施工坐标的方法CAD大地坐标转换为施工坐标的方法需要对大地坐标进行投影转换和坐标系转换。

1.投影转换大地坐标通常使用经纬度表示，但施工坐标使用平面坐标表示。

因此，需要将大地坐标进行投影转换，将经纬度转换为平面坐标。

常用的投影方法有经纬度转UTM投影和经纬度转高斯克吕格投影。

经纬度转UTM投影是将经纬度坐标投影到地球上的UTM坐标系中，其中每个地区根据其位置采用不同的投影带。

经纬度转高斯克吕格投影是将经纬度坐标投影到高斯克吕格投影坐标系中，用于较小的区域。

2.坐标系转换投影转换后的大地坐标已经是平面坐标，但仍然使用大地坐标系。

施工坐标(A,B)与大地测量坐标(X,Y)之间的几种换算方法

施工坐标（A,B）与大地测量坐标（X,Y）之间的几种换算方法施工坐标(,B)与大地测量坐标(,y)之间的几种换算方法杨成贵(四川石油蔷面葡察设计研究院).『]3'摘要总图设计施工图阶段,常常引入施工坐标系,施工坐标值与大地测量坐标值之间就存在一个换算问题本文针对建北与磁北不一致时(即施工坐标系与大地测量坐标系之问有一旋转角),结合工程实践,归纳总结出五种简便易行的坐标换算方法.主翘词大地测量施工坐标值计算方法AB坐标系(即施工坐标系).然后在AB坐标问题的提出系下以设定的基准点为参照,推算确定各个工程设计中,为方便设计和施工放线,常建构筑物的AB坐标,来达到给建构筑物定常在XY坐标系(即测量坐标系)基础上引入位的目的.图l某油库征地边界线示意图(xY坐标AB坐标)建北成都某油库(圉1).由测量成果表可得征地界址点的XY坐标.为方便施工定位,我*扬成贵,助理工程师,1971年生;1994年毕业于武汉测绘科技大学城镇建设学院城市规划专业,获工学学士.现主要从事总图设计工作.地址:(6iO0l7)四川省成都市小关庙后街28号.电话:(028)6917700389.十天然气与石油们以点为基准点,MP为纵轴设置AB坐标系,且建北与磁北夹角为北偏东37.45(由和P两点得出),继而在AB坐标系下确定出各构筑的AB坐标,但是图面上界址点和库内建构筑分属两套坐标系统(XY坐标系和AB坐标系),界址点就难以用现有坐标值有效直观地控制库内建构筑的定位.速就要求我们统一坐标系,即要求我们将各界址点的XY坐标换算成AB坐标靖边至西安输气管道工程某基地平面布置图中(图2).引入了AB坐标,以站3(.一55912.63,y0—627599.45)相当于A0—500.00,B.一500.00为基准,建北与磁北夹角为北偏东l7..然后在AB坐标系下较简便地给基地内各建构筑物定了位,而某些特殊要求的建构筑物(如该基地综合楼上通讯塔,即图2中点D(A一464.00,B=354.10),仅知道AB坐标是不够的,应通讯专业要求,还要给出其相应的XY坐标.如何将AB坐标换算成相应的XY坐标就又摆在了设计人面前.下面就以图2中通讯塔坐标换算为例,详细讲述五种坐标换算方法.数学公式法图2某工矿基地平面布置示意图(AB坐标xY坐标)首先得强调的是:工程中AB坐标系(或XY坐标系)与数学笛卡尔直角坐标系(或计算机图形处理器)的纵横轴是不匹配的(图3).工程图纸上的点(,B)(或(,))对应于数学笛卡尔坐标系(或计算机图形)中的点(,)或(,).坐标值进出计算机和套用数学公式时应注意.方法一:坐标轴平移和旋转公式法新坐标系Y,}.系的原点不在,y系的原点,却在X,系中有坐标=Xo和y=ro;并有OX轴与OX轴之间有旋转角0(弧度,逆时针方向为正)则有数学公式:』一'一...+'r—in(1)lY一(一.)sin~(—D)c0f—o+Xcc~+YsinO{—+置sjn+c0s(2)在工程上,以(o,)为基准点M(山,)设置AB坐标系,且建北与磁北有夹角(逆时针(即北偏西)为正).则有公式(参见图4):rA.+'.c~o(Y (3)lB一0+(X一0)sinO+(Y一】0)cosO=X0+(AAncos+(BBnsing{—.一(一.)s.n+(—.)c.s第l6卷第l期扬成贵:施工坐标(^,口)与大地测量坐标(,y)之间的几种换算方法}^J一0'X=100P(1O.O,蚰工程图中:纵轴为轴()轴数学坐标系及计算机图形器中l轴为()轴^(盛北)/.一Xain口L-/,^\//o\ArI\△h口图4具体到图2中通讯塔坐标转换,有:^=464,00,A0=500.00,Xo=55912,63B=354.10,BD=500.O0,Yo=627599.45日一一17.(建北为北偏东故取负值)将上述值代入公式(4)中,则可得D点相应的XY坐标:X一55912,63+(464—5O0)coS(一17)+(354,10--500)sin(一17)一55912.63(一36)×cos(一17)+(一145.9)×sin(一17)=55912,63—34.427+42.657=55920.86r=627599.45一(464—500)sin(一17)354.1—500)cos(一17)一627599.45一l0.525到∞\l刺乙,O图5XY坐标系下P(r,d)AB坐标系下P(r,)其中——点P的向径ia,——点P在极坐标系的角弧度有(0≤d,fl<~360.)#~a--O天然气与石油极轴分别为OY,OB算成直角坐标值本方法就是借助极坐标来实现转换,再将转换后的极坐标折算成直角坐标.具体步骤:(1)数据预处理,求出AA,AB.AA=A--n==464--500一——36△=B—B0=354.1—500=一145.9(2)在AB坐标系,求出D点相对于M点的极坐标(r,),(注意是以MB方向为极轴.)r=&B2==丽_1一150.275=a…g(面A,4)ecg(二)一(180+13.86)=193.86(O≤fl~360.,注意象限)图(3)参照图5画出AB坐标系及XY坐标系之间的旋转关系及D点位置(如图6),以极坐标方法实现D点的坐标转换,即在XY 坐标系下点D的极坐极为:D(r,)其中一+口(口在建北为北偏西时为正)具体到通讯塔,有=150.276,d一193.86+(一l7),即:D(150.276,176.86)(4)在XY坐标系下,将极坐标O(r,a)换AX=rsina=rsin(+)=150.276sin(176.86)=8.23AY=rcosa=rcos(+)一l50.276c∞(176.86)一一l50.05(5)在J】lf点XY坐标值基础上,纵横轴值分别加上AX,△y即为D点的XY坐标. X—X0+AX一559l2.63+8.23=55920.86Y=Yo+AY一527599.45一l5O.05=627449.40方法二较之方法一,公式分解后较简单易记.但步骤较多并面临一个确定象限角的问题,还涉及反三角函数等.计算机图形处理法从前面两种方法中,我们不难看出:数学公式法计算麻烦,需要不断进行逐点校对.因此,我们都希望用直观的换等方法来代替传统的,抽象的数学公式法.计算机图形编辑器及相关工程软件的出现,给我们带来了极大的便利.方法三:GPCAD软件法GPCAD是杭州飞时达电脑技术公司开发的规划总圈设计软件包.利用该软件包中"设置坐标系"这一功能菜单,按照具体设计要求在XY坐标系下设置好AB坐标系.用IDD命令点取图中任意位置,程序自动计算出该点的AB坐标,并将该点的XY坐标一并读出.具体步骤:(1)进入GPCAD工作环境;(2)点取功能菜单{系统H设置坐标,图层…—设置坐标系(3)选择"建立"选项,程序提示:选择参考点<O,O>:[选定当前坐标系建,二北磁第l6卷第l期杨成贵:施工坐标,B)与大地测量坐标(x,y)之间的几种换算方法47中的某一点<可用捕捉>]627599.25.559l2.63取该点的坐标值d0,O>;[给定参考点在新坐标系中的坐标]500.00,500.00输入+B轴旋转角度(定义+轴角度):一17.[给定新建坐标系(AB坐标系)与原坐标系(XY坐标系)水平轴之间的旋转角<逆时针为正>];(4)在新建坐标系下,画线MD,以确定待求点D的位置:Command:Linefrompoint:500,500topoint:354.10,464.00(5)用IDD命令点取D点(端点捕捉),从计算机上读出D点:B施工坐标(354.10,464.10)对应x—r测量坐标(627449.40,55920.86)调换一下计算机提供的纵横轴值,即可得点D的XY坐标(55920.86,627449.40).该方法对各数据不进行任何的预处理,直接机械地将相关数据输入计算中,完全由计算机软件来完成换算.若本身是用GPCAD软件设计出图,已设置好新坐标系,直接用步骤(5)就可得出换算结果,很是方便简单.但其局限性也是显而易见的——要购有GP-CAD软件包,而GPCAD本身远不及Auto_ CAD软件普及;下面就介绍两种基于AuCAD软件功能来实现坐标换算的方法.方法四:AutoCAD软件UCS法AutoCAD有UCS命令设置用户坐标系,用该命令来建立AB坐标系,也可实现坐标转换.具体步骤:(1)数据预处理,求出待求点D相对于基准点Ⅳ的,A(同方法二).(2)进入AutoCAD图形编辑器,在当前(XY)坐标系下找到点M(627599.45, 55912.63).并画出方向角为0的直线(建北为北偏西时,0取正).(3)运行UCS命令,用三点法设置用户坐标系(以埘为原点,MN为水平轴).(4)在新建坐标系下,画线MD(0,0)(A,△).'5)再运行UCS命令,空回车.恢复到原始坐标系.(6)运行ID命令,端点捕捉方法读出D点坐标为(627449.40,55920.86).与方法三同理,调换计算机屏幕上的纵横轴值,即得D点XY坐标(55920.86,627449.40).方法五:AutoCAD软件ROTATE法利用AutoCAD软件ROTATE旋转功能,亦可实现坐标旋转转换.具体步骤:(I)数据预处理,求出AA,△(同方法二)(2)进入Aq~oCAD图形编辑器,视当前坐标系为AB坐标系,基准点为坐标原点(0,0).画线MD(O,0)一(△占,△)以确定D点相对于点的位置.(3)运行ROTATE命令,以点为基点旋转一(建北为北偏西时,0取正).(4)运行ID命令,用端捕捉方式得出D点旋转后的坐标值D(△y,△x)为(一l5O.05,8.23).再调换纵横轴值与点的XY坐标值相加,即得点D的XY坐标:x一o+AX=55912.63+8.23—55920.86Y—d-△y627599.45—15O.05=627449.40结束语I.五种换算方法的比较(表I),设计人员可据自身习惯以及手上现有软件和工具,选择相应的坐标换算法.有条件的,笔者建议天然气与石油1998芷用计算机图形处理法,特别对于需要对多个具体工程中,可用一种方法来换算计算,点进行坐标换算时(如图1),更显其优越性.表1五种方法综台比较表数学公式法方法一,坐标轴平移和旋转公式法方法二,投坐标公式法计算器计算器公式只一十,一次性出结果但:公式长,运算易错公式有五十,公式易记但:要分五步才得出结果,井涉及象限角,运算易错方法三,GPCAD软件法方法四,AutoCAD软件UCS法处理法方法五,Aut0cAD软件ROTATE法计算机(带GPCAD软件包)计算机(带AutoCAD软件)计算机(带AutoCAD软件)最简单,直观,明了但:局限性大(要购有GPCAD为前提)简单,直观,明了通用性强(AutoCAD很普及),但:有少量的数据预处理直观根普及)注:AB坐标xY坐标,建北为北偏西时,取正值.用另一种方法来校对,验算,达到自检的目的.2.本文是以由AB坐标换算成相应的XY坐标为例论述的.若是XY坐标换算成AB坐标(如图1).则:方法一,用公式3;方法三,同理;方法二,四,五,用x,y(或AX,)换A,B(找AA,△B)来上机操作或代八公式亦可实现转换,值则在建北为北偏东时取正值3.本文重点论述的是建北与磁北之间有一夹角0.当建北与磁北一致时,换算较简单:参照基准点倒有:AA=AX,AB=AY,在倒点相应的坐标轴上简单的增减AX,AY(或AA,△日).即可实现转换.当然,上述五种转换法对建北,磁北一致时仍适用,只是夹角一O了.参考文献l[美]A?科恩M?科恩.国民强等译.数学手册.工人出版杜,1987,122陈高波等.GPCAD操作手册.杭州飞时达电脑技术公司,t995,123邱玉春.AutoCAD操作手册.电子工业出敝社,1989,54王莉等.计算机图形学殛其在工程中的应用.交通出版社,1992,3f审稿人高级工程师杨秀田lI收稿日期1997--10--14)』计算机图形D理处预糍濑通但。

施工坐标和测量坐标转换软件有哪些

施工坐标和测量坐标转换软件有哪些1. 引言施工坐标和测量坐标转换是在工程测量中非常重要的一项任务。

在施工过程中，施工人员需要根据设计图纸上的测量坐标进行实际的施工操作。

然而，由于地理坐标系、投影坐标系和工程坐标系的不同，导致了施工坐标和测量坐标之间存在差异。

为了解决这个问题，工程测量领域出现了一些专门用于施工坐标和测量坐标转换的软件工具。

这些软件可以自动完成坐标转换，提高了测量的准确性和施工的效率。

本文将介绍几种常见的施工坐标和测量坐标转换软件。

2. Trimble Business CenterTrimble Business Center（TBC）是一种功能强大的测量和施工数据处理软件。

它可以与各类测量设备配合使用，支持多种数据格式的导入和导出。

TBC可以将不同坐标系下的测量数据进行坐标转换，并生成相应的施工坐标。

同时，它还提供了丰富的测量数据处理功能，包括数据编辑、测量误差分析等。

3. AutoCAD Civil 3DAutoCAD Civil 3D是一种专业的土木工程设计和施工软件。

它集成了CAD设计和工程测量功能，可以进行三维建模、道路设计、水利工程设计等。

同时，AutoCAD Civil 3D也提供了施工坐标和测量坐标转换的功能。

用户可以在CAD界面中输入测量数据，并根据需要进行坐标转换，得到适用于施工的坐标数据。

4. Leica GEO OfficeLeica GEO Office是一套全面的测量和工程数据处理软件。

它支持多种测量设备的数据导入，并具有灵活的坐标转换功能。

用户可以根据不同的测量要求，灵活选择不同的坐标转换方法。

Leica GEO Office还提供了丰富的报告生成和数据分析功能，方便用户进行测量数据的处理和分析。

5. Star*NetStar Net是一种专业的测量数据处理和坐标转换软件。

它可以自动处理大量的测量数据，并根据高精度的数学模型进行坐标转换。

Star Net支持多种测量仪器和数据格式，并提供了直观的用户界面，方便用户进行数据的导入和处理。

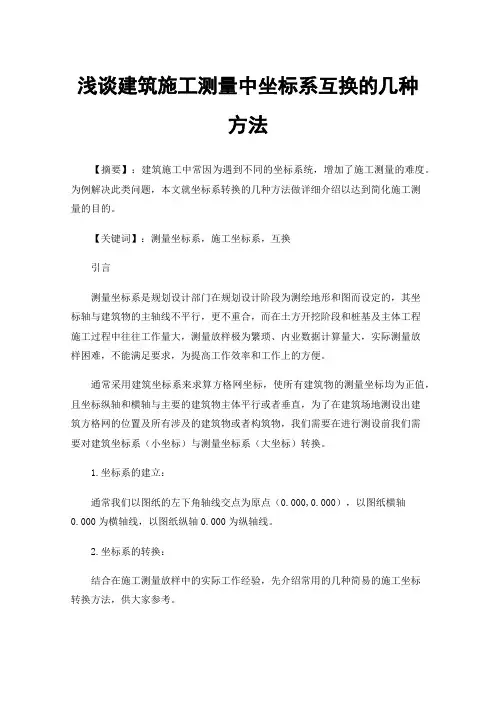

浅谈建筑施工测量中坐标系互换的几种方法

浅谈建筑施工测量中坐标系互换的几种方法【摘要】：建筑施工中常因为遇到不同的坐标系统，增加了施工测量的难度。

为例解决此类问题，本文就坐标系转换的几种方法做详细介绍以达到简化施工测量的目的。

【关键词】：测量坐标系，施工坐标系，互换引言测量坐标系是规划设计部门在规划设计阶段为测绘地形和图而设定的，其坐标轴与建筑物的主轴线不平行，更不重合，而在土方开挖阶段和桩基及主体工程施工过程中往往工作量大，测量放样极为繁琐、内业数据计算量大，实际测量放样困难，不能满足要求，为提高工作效率和工作上的方便。

通常采用建筑坐标系来求算方格网坐标，使所有建筑物的测量坐标均为正值，且坐标纵轴和横轴与主要的建筑物主体平行或者垂直，为了在建筑场地测设出建筑方格网的位置及所有涉及的建筑物或者构筑物，我们需要在进行测设前我们需要对建筑坐标系（小坐标）与测量坐标系（大坐标）转换。

1.坐标系的建立：通常我们以图纸的左下角轴线交点为原点（0.000,0.000），以图纸横轴0.000为横轴线，以图纸纵轴0.000为纵轴线。

2.坐标系的转换：结合在施工测量放样中的实际工作经验，先介绍常用的几种简易的施工坐标转换方法，供大家参考。

一般测量坐标由测绘单位提供，单体建筑物或者构筑物的原点施工坐标由设计单位提供。

2.1传统的测量坐标与施工坐标之间的相互转换传统的测量坐标与施工坐标之间的相互转换，采用比较通用的数学计算公式，结合三角函数求得结果。

具体如下图一，设XOY为测量坐标系，X´ 0´ Y´为施工坐标系，xO、yO为施工坐标系的原点O´在测量坐标系中的坐标，α为施工坐标系的纵轴O´ X´在测量坐标系中的方位角。

设己知P点的施工坐标为（xp´,yp´)，可按下式将其换算为测量坐标（xp,yp)：xp=xO + xp´cosα- yp´sinαyp=y0 + xp´sinα+ yp´cosα如己知P点的测量坐标（xp,yp)，则可将其换算为施工坐标（xp´,yp´）：xp´=(xp-xO)cosα+(yp-yO)sinαyp´=(yp-yO)cosα-(xp-xO)sinα图一采用这种方法进行坐标转换的计算公式较为复杂繁琐，转换一点耗时较长而且容易出错。

cad设计图纸和施工图坐标统一法

设计图纸和施工图在CAD 坐标统一法设计图纸和施工图在CAD 坐标统一法设计图纸和施工图（地形图）坐标统一方法在测绘工程中，经常会遇到设计图纸坐标与实际施工图纸（地形图）坐标不统一的情况，这就要求我们把二者的坐标规范在一起，具体步骤如下。

方法一设计图纸一般是以mm 为单位，读入cass 软件时也是以mm 为单位，导致设计坐标与实际坐标不一样，故要把设计坐标改成以m 为单位，即把设计图纸缩小一千倍，并且把设计图纸还原到地形图中去1.在cass 中打开设计图，输入命令“scale”，选中全图，回车，以图左下角为基点，输入0. 001 回车，原图缩小1000 倍。

2.输入命令“z ”，再输入命令“E”（显示全图）3.删除多余的不能够缩放的图层，显示全图4.查看设计图纸与实际用的地图比例尺是否一致：用cass 测量距离工具测量两幅图纸中相同的一段距离看是否比例尺一样，如果不相同，量出两段距离的实际长度，再按上述步骤缩放。

分别标出两张图中最长的公共边，并保存。

5.打开原来的实际的地图，输入命令“insert”，点击浏览，找到缩放后的设计图，并点击确定。

在“在屏幕指定点”控件前打勾，并确定，出现提示指定点位置，在图上选择一个基点并回车。

6.输入命令“z ”，再输入命令“E”（显示全图）7.输入命令“m”，选中插入的缩放过的地图，回车，在插入的地图中选择一条最长的公共边的一个端坐位基点，移动到地图上的同一个点。

8.输入命令“rotate（旋转）”，选中插入的设计图，回车，指定基点时选中移动图形时的同一个基点，输入命令“R”，提示“制定参照角”（参照角其实是要你选中一条边，再找一个点来确定旋转的角度），点击公共边刚才的插入基点坐位起点，出现提示“制定第二点”，点击设计图中的公共边的另一端作为旋转的起始边的另一端点，提示“制定旋转角”，点击底图上的公共。

cad大地坐标转换施工坐标怎么转换

CAD大地坐标转换施工坐标的转换方法在土木工程和建筑施工中，CAD（计算机辅助设计）软件被广泛使用以进行绘图和设计。

在进行施工过程中，有时需要将CAD中的大地坐标转换为施工坐标，以便更准确地安排建筑和土木结构。

本文将介绍CAD大地坐标转换为施工坐标的常用方法。

什么是大地坐标和施工坐标？在开始讨论转换方法之前，我们先来了解一下大地坐标和施工坐标的概念。

大地坐标大地坐标是用来表示地球上某一点位置的坐标系统。

在大地坐标系统中，地球被划分为经度（longitude）和纬度（latitude）的坐标网格。

经度用来表示东西方向上的位置，纬度则用来表示南北方向上的位置。

施工坐标施工坐标是指在具体施工工地内部建筑或土木结构上使用的坐标系统。

这种坐标系统通常以某一固定点为起点，并使用局部坐标系，以便更方便地进行施工工作。

大地坐标到施工坐标的转换方法为了将CAD中的大地坐标转换为施工坐标，我们需要以下的转换步骤：1.确定旋转角度：首先，我们需要确定局部施工坐标系相对于大地坐标系的旋转角度。

这可以通过观察施工场地的实际情况并进行测量来确定。

2.坐标平移：接下来，我们需要进行坐标平移，以便将施工区域的某一点对应到大地坐标系的原点上。

通过测量起始点在大地坐标系中的坐标，我们可以计算出平移的距离。

3.坐标旋转：使用所确定的旋转角度，对CAD中的所有点进行坐标旋转。

旋转后得到的坐标即为相对于施工坐标系的结果。

4.坐标缩放：根据需要，可以在转换过程中进行坐标缩放，以适应施工坐标系的单位。

转换示例以下是一个具体的转换示例，以帮助更好地理解大地坐标到施工坐标的转换过程。

假设有一个CAD绘图文件，其中有一组点的大地坐标为：•点A：经度 120.456，纬度 31.789•点B：经度 120.453，纬度 31.790•点C：经度 120.458，纬度 31.791我们已经确定旋转角度为 45°，并测量了起始点在大地坐标系中的位置。

cad大地坐标转换施工坐标怎么操作

CAD大地坐标转换施工坐标怎么操作CAD（计算机辅助设计）软件在工程设计和施工中起到了至关重要的作用。

在施工过程中，经常需要将CAD中的大地坐标转换为施工坐标，以便于准确地进行施工。

本文将介绍如何使用CAD软件进行大地坐标转换施工坐标的操作步骤。

步骤一：打开CAD软件首先，打开你所使用的CAD软件。

常见的CAD软件包括AutoCAD、SolidWorks等，根据你所使用的软件类型打开相应的软件。

步骤二：创建新的绘图文件在CAD软件中，通常需要创建一个新的绘图文件来进行坐标转换操作。

在菜单栏中选择“文件”->“新建”或者使用快捷键Ctrl + N来创建新文件。

根据实际需要设置新文件的尺寸和单位。

步骤三：导入大地坐标数据接下来，需要导入大地坐标数据以便进行转换。

在CAD软件中，一般可以选择“文件”->“导入”或者使用快捷键Ctrl + I来导入文件。

根据你的文件类型选择相应的导入选项，并选择需要导入的大地坐标数据文件进行导入。

步骤四：设置坐标系统在进行坐标转换之前，需要设置正确的坐标系统。

在CAD软件中，可以选择“设置”->“坐标系统”或者使用快捷键Ctrl + S来打开坐标系统设置。

根据你所使用的坐标系统类型进行设置，常见的坐标系统包括笛卡尔坐标系和地理坐标系。

步骤五：进行坐标转换现在，你已经完成了准备工作，可以开始进行大地坐标转换施工坐标。

在CAD 软件中，一般可以选择“工具”->“坐标转换”或者使用快捷键Ctrl + T来打开坐标转换工具。

根据你的实际需求，选择大地坐标转换施工坐标的功能。

根据CAD软件的不同，坐标转换工具可能提供了多种转换方法，如正算、反算、坐标偏移等。

根据你的实际需求选择合适的转换方法，并按照软件要求依次输入大地坐标数据。

步骤六：保存结果转换完成后，你可以将转换结果保存为一个新的文件或者覆盖原始大地坐标数据文件。

在CAD软件中，可以选择“文件”->“保存”或者使用快捷键Ctrl + S来保存结果。

cad坐标转换施工坐标ucs怎么用

CAD坐标转换施工坐标UCS的使用方法在施工过程中，CAD（Computer Aided Design，计算机辅助设计）是广泛应用的一种工具，它可以帮助工程师们进行建筑图纸的设计和绘制。

在CAD中，我们常常需要将CAD坐标转换为施工坐标，以便在施工现场准确地定位和布置材料、设备和结构等。

UCS（User Coordinate System，用户坐标系）是一种常用的坐标系统，本文将介绍如何使用CAD进行坐标转换，以及UCS的使用方法。

CAD坐标转换施工坐标CAD软件中的坐标系统是基于数学坐标系的，它与实际施工场地的坐标系统有所不同。

为了将CAD坐标转换为施工坐标，我们需要进行以下步骤：步骤1：建立参考点首先，在CAD软件中选择一个参考点，该参考点应该与实际施工场地的某个具体位置相对应。

这个参考点可以是建筑物的一个角点、大型设备的中心点或是场地的中心点等。

在选定参考点之后，我们需要确定该点在实际施工坐标系中的坐标。

步骤2：确定CAD与施工坐标系的转换关系在CAD软件中，找到坐标转换工具，通常可以在工具栏或菜单中找到。

选择该工具后，需要输入参考点在CAD坐标系中的坐标和在实际施工坐标系中的坐标，通过计算确定CAD与施工坐标系的转换关系。

步骤3：应用坐标转换关系转换关系确定后，我们可以将CAD设计中的其他点的坐标通过应用该转换关系进行转换。

选中需要转换的点，使用坐标转换工具，输入该点在CAD坐标系中的坐标，即可得到该点在实际施工坐标系中的坐标。

通过以上步骤，我们可以将CAD图纸中的点、线、面等要素的坐标准确地转换为施工坐标系中的坐标，为施工现场的布置和定位提供准确的基础。

UCS的使用方法UCS是在CAD软件中定义的用户坐标系，它可以相对于CAD坐标系进行旋转、平移和缩放等操作，方便用户在CAD软件中进行精确定位和绘制。

建立UCS在CAD软件中，建立UCS可以使用以下方法：- 命令行：在CAD软件的命令行中输入UCS命令，然后按照提示设置UCS的位置和方向。

天正CAD坐标转换

坐标转换
施工总平面图与各楼图纸之间坐标的转换，为全站仪放样提供正确的坐标数据，提高测量效率。

1.首先打开Auto CAD或者天正建筑软件。

在总平图找到该楼（13#楼）的大地坐标，用纸笔记录两个坐标值（如图红圈所示）
2、下面接着打开所需转换的图纸，比如该楼的桩位图，墙柱平面图等下面以墙柱平面图为例
3.在图形输入L，定义一个点的坐标，注意：这里先输入Y值再输入X值，且不输小数点，坐标输好后回车，直线的第二个点任意。

接着L，输入第二个点的坐标
4.输好之后用天正建筑里的【坐标标注】核对坐标数值
5.然后输入命令AL 选中要转换的图形将图纸上的点和刚刚输入的两个坐标点依次对齐。

就OK了
（点击左上工具栏里的视图再点击重新生成就行了，用实时缩放工具就可以随便放大和缩小了
或：输入Z 回车后输入A，即可显示全屏）
6 .将图纸上对应的点和刚刚输入的两个坐标点依次对齐。

图形对齐完毕
7.下图为已经转换好的坐标图，可以用坐标标注任意一点的坐标值
在UCS工具栏中有一个三点旋转的命令，点击后就指定你需要旋转的基点，然后指定你按此基点旋转的X轴和Y轴，完成了在命令栏中输入plan，输入C（即当前 UCS(C)）然后回车，OK了，现在点击坐标就和旋转前的一致了。

（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）。

cad大地坐标转施工坐标方法

CAD大地坐标转施工坐标方法在工程建设领域，将CAD图纸上的大地坐标转换为施工坐标是非常重要的一项任务。

施工坐标是一种以施工现场为原点的局部坐标系，用于指导实际施工工作。

本文将介绍一种常用的CAD大地坐标转施工坐标的方法。

1. 坐标系统简介在CAD绘图软件中，通常使用笛卡尔坐标系来表示空间位置。

笛卡尔坐标系由三个轴组成：X轴、Y轴和Z轴。

X轴和Y轴定义了平面上的点的位置，Z轴定义了点在垂直方向上的位置。

大地坐标是基于地球椭球体模型的坐标系统，用于描述地球表面上点的位置。

大地坐标通常使用经度和纬度来表示一个点的位置。

经度表示点在东西方向上的位置，纬度表示点在南北方向上的位置。

施工坐标是一种以施工现场为原点的局部坐标系，用于指导实际施工工作。

施工坐标通常使用平面坐标来表示一个点的位置，即X轴和Y轴坐标。

2. 大地坐标转换方法将CAD图纸上的大地坐标转换为施工坐标需要经过以下几个步骤：步骤一：选择控制点选择至少三个已知大地坐标和对应的施工坐标作为控制点。

控制点应分布在CAD图纸上的不同位置，并尽可能覆盖整个图纸区域。

步骤二：计算转换参数利用选择的控制点，通过数学计算方法确定大地坐标系与施工坐标系之间的转换参数。

转换参数包括平移参数和旋转参数。

平移参数用于确定大地坐标系原点在施工坐标系中的位置。

旋转参数用于确定大地坐标系相对于施工坐标系的旋转角度。

步骤三：转换坐标根据计算得到的转换参数，对CAD图纸上的所有点进行坐标转换。

对于每个点，先根据平移参数将其从大地坐标系转换到以控制点为原点的局部坐标系，然后根据旋转参数将其旋转到与施工坐标系对齐。

步骤四：验证转换结果在转换完成后，选择一些未知坐标的点，使用转换后的施工坐标与现实测量结果进行对比，验证转换结果的准确性。

如果存在较大误差，可能需要重新选择控制点或调整转换参数。

3. 注意事项在进行CAD大地坐标转施工坐标时，需要注意以下几个事项：•选择合适的控制点：控制点位置分布应均匀覆盖整个图纸区域，以提高转换的准确性。

施工坐标(A,B)与大地测量坐标(X,Y)之间的几种换算方法

CAD软件普及;下面就介绍两种基于Au
CAD软件功能来实现坐标换算的方法.
方法四:AutoCAD软件UCS法
AutoCAD有UCS命令设置用户坐标系,
用该命令来建立AB坐标系,也可实现坐标
转换.
具体步骤:
(1)数据预处理,求出待求点D相对于
基准点Ⅳ的,A(同方法二).
始坐标系.
(6)运行ID命令,端点捕捉方法读出D
点坐标为(627449.40,55920.86).与方法
三同理,调换计算机屏幕上的纵横轴值,即得
D点XY坐标(55920.86,627449.40).
方法五:AutoCAD软件ROTATE法
利用AutoCAD软件ROTATE旋转功能,
亦可实现坐标旋转转换.
调换一下计算机提供的纵横轴值,即可
得点D的XY坐标(55920.86,627449.40).
该方法对各数据不进行任何的预处理,
直接机械地将相关数据输入计算中,完全由
计算机软件来完成换算.若本身是用GPCAD
软件设计出图,已设置好新坐标系,直接用步
骤(5)就可得出换算结果,很是方便简单.但
其局限性也是显而易见的——要购有GP-
XY坐标系)与数学笛卡尔直角坐标系(或计
算机图形处理器)的纵横轴是不匹配的(图
3).工程图纸上的点(,B)(或(,))对应于
数学笛卡尔坐标系(或计算机图形)中的点
(,)或(,).坐标值进出计算机和套用数
学公式时应注意.
方法一:坐标轴平移和旋转公式法
新坐标系Y,}.系的原点不在,y系的
原点,却在X,系中有坐标=Xo和y=
当然,上述五种转换法对建北,磁北一致
时仍适用,只是夹角一O了.

cad大地坐标转施工坐标方法

讲解施工总平面图与各楼图纸之间坐标的转换
核心提示：1.首先打开Auto CAD用纸笔记录两个坐标值（如图红圈所示）2、下面接着
1.首先打开Auto CAD或者天正建筑软件。

在总平图找到该楼（13#楼）的大地坐标，用纸笔记录两个坐标值（如图红圈所示）
2、下面接着打开所需转换的图纸，比如该楼的桩位图，墙柱平面图等下面以墙柱平面图为例
3.在图形输入L，定义一个点的坐标，注意：这里先输入Y值再输入X值，且不输小数点，坐标输好后回车，直线的第二个点任意。

接着L，输入第二个点的坐标
4.输好之后用天正建筑里的【坐标标注】核对坐标数值
5.然后输入命令AL 选中要转换的图形将图纸上的点和刚刚输入的两个坐标点依次对齐。

就OK了
6 .将图纸上对应的点和刚刚输入的两个坐标点依次对齐。

图形对齐完毕
7.下图为已经转换好的坐标图，可以用坐标标注任意一点的坐标值。

测量坐标系与建筑坐标系的关系式及转换方法

测量坐标系与建筑坐标系的关系式及转换方法摘要：工程在施工图设计阶段，通常采用建筑坐标系，而建筑坐标系与测量坐标系存在着一定转换关系。

本文叙述了两者之间的关系式，同时也介绍了快速转换的方法。

关键词：施工图设计建筑坐标系测量坐标系转换关系坐标转换一般有三种情况，分别是：两种球面坐标系的转换、球面坐标系与平面坐标系的转换、两种平面坐标系的转换，而施工与测量坐标系的转换是两种平面坐标系转换的一种特例，是通过平移、旋转、缩放来实现的，由于他们之间不存在缩放的问题，所以只要通过平移、旋转就可以完成转换。

一．平面直角坐标系的转换关系在工程设计中，为了方便设计和施工放线，经常在测量坐标系上引入建筑坐标系（也称A B坐标系），而两者之间的转换关系普遍采用仿射几何变换的方法，这种方法是以两种平面直角坐标系之间转换为基础。

平面直角坐标系公式是：X=S1 + K×cos（θ）×X'- K×sin（θ）×Y' （1）Y=S2 + K×sin（θ）×X'+ K×cos（θ）×Y'在式中S1(纵轴常数)、S2(横轴常数)、K（比例因子）、θ（旋转角）。

以上是根据最小二乘法求出的转换参数，其中要注意的是旋转角“θ”，顺时针为正，逆时针为负。

比例因子“K”等于两坐标系内的边长比，而我们知道建筑坐标系是根据测量坐标系经过旋转和平移后得到的，两个坐标系的单位距离是相同的，不存在投影变形的问题，所以公式（1）可以简化为:X= S1+cos（θ）×X'-sin（θ）×Y' （2）Y= S2+sin（θ）×X'+cos（θ）×Y'1．建筑坐标系转换测量坐标系根据（图1）设测量坐标系的原点为“O” ， P点坐标为（X,Y），建筑坐标系的原点为“O′” ，待求P点的坐标为（X,Y），结合公式（2）得出了测量坐标系与建筑坐标系的关系式：X = S1+cos（θ）×A-sin（θ）×B （3）Y = S2+sin（θ）×A+cos（θ）×B在一个测区如果知道两个任意公共点（X1、Y1）与（A1、B1）, （X2、Y2）与（A2、B2），那么就可以求出公式中的旋转角θ、S1、S2。

cad坐标转换施工坐标怎么操作

CAD坐标转换施工坐标怎么操作在建筑和工程领域中，CAD软件广泛应用于设计和绘图过程中。

然而，设计的CAD图纸通常以CAD坐标系表示，而在实际施工中，施工人员需要使用施工坐标系。

因此，需要将CAD坐标转换为施工坐标，以确保准确的施工。

1. 了解CAD坐标系和施工坐标系在开始进行CAD坐标转换之前，首先需要了解CAD坐标系和施工坐标系的概念和原理。

CAD坐标系是由CAD软件定义的三维空间坐标系，通常与设计软件的原点和特定方向相关。

它通常是以X、Y和Z轴表示，并使用单位长度进行标记。

施工坐标系是一种相对于实际施工场地的坐标系。

它通常与建筑物的一些固定参考点相关联，并且可能使用不同的坐标单位。

2. 收集CAD图纸和施工场地信息在进行CAD坐标转换之前，必须先收集CAD图纸和施工场地信息。

CAD图纸应包含正确的尺度和坐标信息。

施工场地信息应包括固定参考点的坐标和其他场地特征。

这些信息可以通过实地测量或从相关方获得。

3. 确定CAD坐标与施工坐标之间的关系CAD坐标与施工坐标之间的关系取决于场地的具体情况和CAD图纸的坐标系设置。

通常，在CAD图纸中有一个基准点或基准线，它与施工场地中的一个参考点或参考线相对应。

通过测量和对比这些参考点或参考线的坐标值，可以确定CAD 坐标与施工坐标之间的关系。

4. 编写坐标转换程序或通过软件进行转换一旦确定了CAD坐标与施工坐标之间的关系，可以通过编写坐标转换程序或使用专门的软件进行转换。

如果具备编程技能，可以根据转换关系编写程序来实现坐标转换。

这样可以将CAD坐标作为输入，并通过转换关系计算出施工坐标。

另一种方法是使用专门的软件，例如AutoCAD或Revit等。

这些软件通常提供了将CAD坐标转换为施工坐标的功能。

用户只需将CAD图纸导入软件中，按照软件提供的转换步骤进行操作即可完成坐标转换。

5. 校验坐标转换的准确性完成坐标转换后，应该对转换的准确性进行校验。

一种方法是使用实地测量来验证施工坐标的准确性。

cad大地坐标转施工坐标方法

讲解施工总平面图与各楼图纸之间坐标的转换
核心提示：1.首先打开Auto CAD用纸笔记录两个坐标值（如图红圈所示）2、下面接着
1.首先打开Auto CAD或者天正建筑软件。

在总平图找到该楼（13#楼）的坐标，用纸笔记录两个坐标值（如图红圈所示）
2、下面接着打开所需转换的图纸，比如该楼的桩位图，墙柱平面图等下面以墙柱平面图为
3.在图形输入L，定义一个点的坐标，注意：这里先输入Y值再输入X值，且不输小数点，坐标输好后回车，直线的第二个点任意。

接着L，输入第二个点的坐标
4.输好之后用天正建筑里的【坐标标注】核对坐标数值
5.然后输入命令AL 选中要转换的图形将图纸上的点和刚刚输入的两个坐标点依次对齐。

就OK了
6 .将图纸上对应的点和刚刚输入的两个坐标点依次对齐。

图形对齐完毕
7.下图为已经转换好的坐标图，可以用坐标标注任意一点的坐标值。

cad坐标转换施工坐标

CAD坐标转换施工坐标1. 简介在工程建设中，CAD（Computer-Aided Design，计算机辅助设计）软件被广泛应用于设计和绘制各种图形和模型。

在实际施工过程中，需要将CAD中的坐标转换为施工坐标，以确保施工的准确性和一致性。

本文将介绍CAD坐标转换为施工坐标的原理和方法，以帮助施工人员正确进行坐标转换。

2. CAD坐标系统CAD软件使用笛卡尔坐标系（Cartesian Coordinate System）来表示和定位图形元素。

笛卡尔坐标系由平面坐标系和空间坐标系组成，其中平面坐标系用于二维图形的表示，空间坐标系用于三维图形的表示。

在CAD坐标系统中，通常以绝对坐标（Absolute Coordinate）或相对坐标（Relative Coordinate）的形式表示点的位置。

绝对坐标是相对于某个参考点的坐标值，而相对坐标是相对于当前位置或上一个点的坐标值。

3. 施工坐标系统施工坐标系统用于实际的施工操作中，通常是以某个参考点为原点建立的坐标系。

施工坐标系统通常采用直角坐标系（Rectangular Coordinate System）或极坐标系（Polar Coordinate System），以便更好地满足实际施工操作的需求。

在施工坐标系统中，通常以北方向为Y轴正方向，以东方向为X轴正方向。

施工坐标是根据实际测量或设计要求确定的坐标值，用于指导和控制施工过程。

4. CAD坐标转换施工坐标的原理CAD坐标转换为施工坐标的原理是通过一系列的计算和转换来实现的。

主要的计算和转换步骤包括以下几个方面：•建立施工参考点：首先需要选择一个合适的施工参考点，作为建立施工坐标系的原点。

可以选择一些固定结构物或已知坐标的点作为参考点。

•确定坐标转换参数：根据CAD坐标系和施工坐标系的差异，需要确定一些参数，如旋转角度、平移距离等等。

这些参数一般通过实际测量或计算得出。

•进行坐标转换计算：根据确定的参数，对CAD坐标进行转换计算。

cad怎么转换坐标到施工图里面

CAD如何将坐标转换为施工图中CAD系统在建筑行业中扮演着重要的角色，它能够帮助设计师将概念转化为可实施的施工图。

但是在实际施工过程中，经常需要根据实际的地理坐标对CAD图纸进行调整和转换，以便能够准确地进行施工作业。

本文将介绍CAD如何将坐标转换为施工图中，并提供一些常用的方法和技巧。

了解坐标系在将坐标转换到施工图中之前，首先需要了解CAD系统使用的坐标系以及施工现场所使用的坐标系。

CAD通常使用笛卡尔坐标系，而施工现场可能使用不同的坐标系，例如大地坐标系或局部坐标系。

在进行坐标转换之前，需要明确两个坐标系之间的关系。

通常，使用一个已知的点来建立两个坐标系之间的转换关系。

这个已知点可以是施工现场的控制点，或者是地理调查测量中使用的控制点。

建立转换关系建立转换关系的基本原理是通过确定已知点在两个坐标系中的坐标值，然后计算出两个坐标系之间的转换参数。

在CAD软件中，通常有一些插件和工具可以帮助进行坐标转换。

一种简单的方法是通过在CAD图纸上绘制已知点的坐标，并在施工现场使用测量设备测量这些点的坐标。

然后，可以使用CAD软件中的移动和旋转命令将图纸中的点移动和旋转到正确的位置。

这样就可以建立起两个坐标系之间的转换关系。

执行坐标转换一旦建立了转换关系，就可以将其他点的坐标转换到施工图中。

可以使用CAD软件中的坐标转换命令来执行这一过程。

通常，需要将施工现场中的点的地理坐标转换为CAD图纸上的坐标。

可以通过将地理坐标值输入到CAD软件的命令行中，并选择插入点的位置来完成这一操作。

这样，CAD软件就会自动将地理坐标转换为CAD图纸上相应的坐标。

校验转换结果在完成坐标转换之后，需要对转换结果进行校验，以确保准确性。

可以使用地理调查测量设备对图纸上的关键点进行测量，并将测量结果与转换后的CAD坐标进行对比。

如果测量结果与转换后的CAD坐标存在较大偏差，可能说明在建立转换关系时出现了错误，或者在执行坐标转换时存在误差。

施工坐标系和测量坐标系的转换讲解

施工坐标系和测量坐标系的转换讲解1. 引言在施工和测量领域中，坐标系的转换是非常重要的一环。

施工坐标系和测量坐标系的转换可以帮助我们在施工中准确测量位置和方向。

本文将对施工坐标系和测量坐标系的转换进行详细讲解。

2. 施工坐标系施工坐标系是在施工场地内建立的一个坐标系，用于描述施工现场中的位置和方向。

施工坐标系通常使用直角坐标系，其中X轴、Y轴和Z轴分别表示东西、南北和上下方向。

原点通常设定在施工现场的某个固定地点。

3. 测量坐标系测量坐标系是用于在施工坐标系中进行测量的坐标系。

测量坐标系通常使用平面直角坐标系或球面坐标系，根据实际需要进行选择。

测量坐标系的原点通常与施工坐标系的原点一致，但是坐标轴的方向可能不同。

4. 施工坐标系和测量坐标系的转换施工坐标系和测量坐标系之间的转换需要考虑坐标原点的位置和坐标轴的方向。

以下是常见的转换方式：4.1 平移当施工坐标系和测量坐标系的原点不重合时，可以通过平移来实现两个坐标系的转换。

平移一般分为水平平移和垂直平移两种方式。

水平平移是将测量坐标系沿着X轴和Y轴移动一定距离，使得两个坐标系的原点重合。

垂直平移是将测量坐标系沿着Z轴移动一定距离，使得两个坐标系的原点在同一水平面上。

4.2 旋转当施工坐标系和测量坐标系的坐标轴方向不一致时，可以通过旋转来实现两个坐标系的转换。

旋转可以分为水平旋转和垂直旋转两种方式。

水平旋转是将测量坐标系绕Z轴旋转一定角度，使得两个坐标系的X轴和Y轴方向一致。

垂直旋转是将测量坐标系绕X轴或Y轴旋转一定角度，使得两个坐标系的Z轴方向一致。

5. 应用案例下面以一个简单的应用案例来说明施工坐标系和测量坐标系的转换：假设在施工现场中需要测量一根管道的位置和方向。

首先在施工坐标系中建立一个基准点作为起点，然后通过测量仪器在测量坐标系中测量起点到管道的距离和方向角。

然后，通过施工坐标系和测量坐标系的转换，可以得到管道在施工坐标系中的位置和方向。

规划院给的XY坐标点和CAD的XY

规划院给的XY坐标点和CAD的XY CAD图中的XY坐标是和施工放线XY坐标相反的，因为工程测量中使用的是高斯投影平面直角坐标系，横轴为Y坐标轴，竖轴为X坐标轴。

即全站仪里显示的XYZ坐标为北东高NEZ，南北纵向为X坐标，东西横向为Y坐标。

所以全站仪里的坐标与CAD的显示的XY坐标相反。

高斯平面直角坐标系以中央子午线和赤道投影后的交点O作为
坐标原点，以中央子午线的投影为纵坐标轴x，规定x轴向北为正；以赤道的投影为横坐标轴y，规定y轴向东为正，从而构成高斯平面直角坐标系。

AutoCAD允许建立自己的坐标系（即用户坐标系）。

用户坐标系的原点可以放在任意位置上，坐标系也可以倾斜任意角度。

X/Y是大地测量坐标，A/B是是施工坐标！
在设计和施工部门，为了工作上的方便，常采用一种独立坐标系统，称为施工坐标系或建筑坐标系。

施工坐标系的纵轴通常用A表示，横轴用B表示，施工坐标也用A、B坐标。

施工坐标系的A轴和B轴与厂区主要建筑物或主要道路、管线方向平行。

坐标原点设在总平面图的西南角，使所有建筑物和构筑物的设计坐标均为正值。

施工坐标系与国家测量坐标系之间的关系，可用施工坐标系原点的测量系坐标来确定。

在进行施工测量时，上述数据由勘测设计单位给出。

施工坐标系与测量坐标系往往不一致，因此，施工测量前常常需
要进行施工坐标系与测量坐标系的坐标换算。
