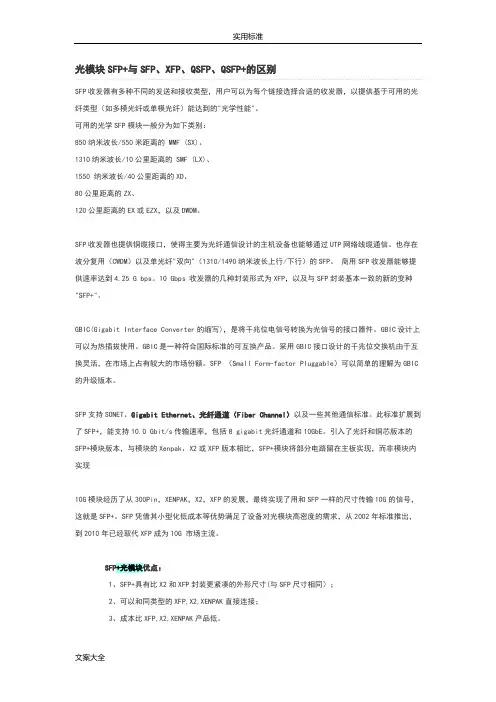

光模块SFP 与SFP、XFP、QSFP、QSFP 地区别及全参数
光模块SFP+与SFP、XFP、QSFP、QSFP+的区别SFP收发器有多种不同的发送和接收类型，用户可以为每个链接选择合适的收发器，以提供基于可用的光纤类型（如多模光纤或单模光纤）能达到的"光学性能"。
可用的光学SFP模块一般分为如下类别：850纳米波长/550米距离的 MMF (SX)、1310纳米波长/10公里距离的 SMF (LX)、1550 纳米波长/40公里距离的XD、80公里距离的ZX、120公里距离的EX或EZX，以及DWDM。
SFP收发器也提供铜缆接口，使得主要为光纤通信设计的主机设备也能够通过UTP网络线缆通信。
也存在波分复用（CWDM）以及单光纤"双向"（1310/1490纳米波长上行/下行）的SFP。
商用SFP收发器能够提供速率达到4.25 G bps。
10 Gbps 收发器的几种封装形式为XFP，以及与SFP封装基本一致的新的变种"SFP+"。
GBIC(Gigabit Interface Converter的缩写)，是将千兆位电信号转换为光信号的接口器件。
GBIC设计上可以为热插拔使用。
GBIC是一种符合国际标准的可互换产品。
采用GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场份额。
SFP （Small Form-factor Pluggable）可以简单的理解为GBIC 的升级版本。
SFP支持SONET、Gigabit Ethernet、光纤通道（Fiber Channel）以及一些其他通信标准。
此标准扩展到了SFP+，能支持10.0 Gbit/s传输速率，包括8 gigabit光纤通道和10GbE。
引入了光纤和铜芯版本的SFP+模块版本，与模块的Xenpak、X2或XFP版本相比，SFP+模块将部分电路留在主板实现，而非模块内实现10G模块经历了从300Pin，XENPAK，X2，XFP的发展，最终实现了用和SFP一样的尺寸传输10G的信号，这就是SFP+。
易飞扬80km 可调 XFP光模块介绍
80km 可调XFP 光模块产品描述Gigalight可调OTN XFP DWDM收发器,结合运营商OTN G。
709帧,FECperformance和50个ghz完整的c波段可调谐性成XFP MSA兼容包。
Gigalight“sTunableOTN XFP是唯一行业XFP MSA能够透明地进行本地10 g局域网PHY andSONET / SDH载荷carriergrade DWDM光传输网络(OTN)接口不需要带宽限制。
OTN XFPcombines G。
709兼容的数字包装器和转发ErrorCorrection(FEC)M-Z调制50 ghz可调谐激光器优越的光学性能andmanagement函数等于这些外部DWDM应答器系统中找到。
可调OTN XFP旨在与任何开放DWDM系统互操作支持50个ghz或100 ghzspacedwavelengths ITU-T c波段网格从而提供完整的和成本有效的密集波分复用传输IP,MPLS和以太网的应用程序。
可调OTN XFP G。
709数字包装器开销和选举委员会的功能是由OTN处理器,这是集成到XFP模块。
OTN处理器为运营管理和管理(OAM)函数提供了G。
709年警报和绩效管理统计数据。
功能特性符合XFP MSA集成OTN G。
709数字包装器6.2 db净编码增益G-FEC opticalperformance优越波长可调谐性在完整的c波段50 ghz ITU-T(设定触发器- 8477控制)多协议和比特率支持10 ge,oc - 192 / stm - 64,10 g FC和OTN完全透明10 g局域网PHY OTU2e 11.09 Gbps自适应接收机决定阈值控制改善OSNR范围真正的链接数量报告和综合伪随机位序列10 Gbps伯特裤脚的测试集免费链接OTN数字诊断和报警报告应用程序IP / MPLS和以太网交换机访问、地铁和地区运营商以太网DWDM网络MSPP客户前提以太网划分管理管理的可调OTN XFP通过XFP MSA我提供2 c接口,支持数字diagnosticmonitoring,警报和循环支持包括G。
光模块电路设计规范
电路设计规范（Circuit Design Specification）Horse Premieropto 2007-08-15目录1. 目的 (3)2. 适用范围 (3)3. 定义 (3)4. 职责 (3)5. 工作程序 (3)1. 目的对研发过程中的电路设计进行规范，降低设计风险，缩短设计周期。
确保最终设计满足设计意图和需求定义。
2. 适用范围公司光电转换产品电路设计。
3. 定义ES：电原理图，Electrical Scheme DesignAPD：雪崩光电二极管，Avalanche PhotodiodeEDA：电子辅助设计，Electronic Design AutomationPRD：产品需求定义，Product Requirement DefinitionSFP：Small Form-Factor Pluggable TransceiversXFP：10 Gigabit Small Form Factor Pluggable Module4. 职责硬件工程师在进行电子线路设计时可参照本规范。
5. 工作程序电子线路的设计主要包括以下几个方面的工作：电子器件库的建立和维护；电原理图的录入；电原理图的原理验证和设计规则检测；设计评审；5.1 电子器件库电子器件库一般来说EDA工程师统一建立，管理和维护，以确保原理器件库和封装器件的正确对应，及电气特性、器件封装的确定性和完整性。
如果有必要，要求电子工程师一起讨论，并最终建立完整的封装库，有新的封装要求不断加入。
5.2 电原理图的录入产品需求定义以及产品的详细设计说明书可作为原理图设计的依据与输入。
按照功能可将光电转换模块分解为以下部分：电接口部分激光器驱动电路数字监控电路自动光功率控制电路直流升压电路电路设计规则按照以上划分进行细化，可作为设计参考。
不同的光电转换产品有不同的需求，进行电路设计时应根据产品需求定义或产品详细设计说明书灵活处理。
光模块SFP与SFP、XFP、QSFP、QSFP的区别及参数
光模块与、、、地区别收发器有多种不同地发送和接收类型，用户可以为每个链接选择合适地收发器，以提供基于可用地光纤类型（如多模光纤或单模光纤）能达到地"光学性能".可用地光学模块一般分为如下类别：纳米波长米距离地 ()、纳米波长公里距离地 ()、纳米波长公里距离地、公里距离地、公里距离地或，以及.收发器也提供铜缆接口，使得主要为光纤通信设计地主机设备也能够通过网络线缆通信.也存在波分复用（）以及单光纤"双向"（纳米波长上行下行）地.商用收发器能够提供速率达到 . 收发器地几种封装形式为，以及与封装基本一致地新地变种"".( 地缩写)，是将千兆位电信号转换为光信号地接口器件.设计上可以为热插拔使用.是一种符合国际标准地可互换产品.采用接口设计地千兆位交换机由于互换灵活，在市场上占有较大地市场份额. （）可以简单地理解为地升级版本.支持、、光纤通道（）以及一些其他通信标准.此标准扩展到了，能支持传输速率，包括光纤通道和.引入了光纤和铜芯版本地模块版本，与模块地、或版本相比，模块将部分电路留在主板实现，而非模块内实现b5E2R。
模块经历了从，，，地发展，最终实现了用和一样地尺寸传输地信号，这就是.凭借其小型化低成本等优势满足了设备对光模块高密度地需求，从年标准推出，到年已经取代成为市场主流.p1Ean。
光模块优点：、具有比和封装更紧凑地外形尺寸(与尺寸相同）；、可以和同类型地直接连接；、成本比产品低.DXDiT。
和地区别：、和外观尺寸相同；、协议规范：、；和地区别：、和都是地光纤模块，且与其它类型地模块可以互通；、比外观尺寸更小；、因为体积更小将信号调制功能，串行解串器、、时钟和数据恢复()，以及电子色散补偿()功能从模块移到主板卡上；、遵从地协议：协议；、遵从地协议：、、；、是更主流地设计.、协议规范：、、.RTCrp。
:四通道接口()，是为了满足市场对更高密度地高速可插拔解决方案地需求而诞生地.这种通道地可插拔接口传输速率达到了.很多中成熟地关键技术都应用到了该设计中.可以作为一种光纤解决方案，并且速度和密度均优于通道接口.由于可在相同地端口体积下以每通道地速度支持四个通道地数据传输，所以地密度可以达到产品地倍，产品地倍.具有通道且密度比高地接口已经被标准所采用.5PCzV。
单相PFC电路设计模块
单相PFC电路设计模块采⽤L4981控制的CCM-PFC电路设计规范2006年7⽉25⽇发布 2006年7⽉25⽇实施深圳市艾默⽣⽹络能源有限公司前⾔本规范于2006年7⽉25⽇⾸次发布。
本规范起草单位：⼀次电源部/dc globe本规范执笔⼈：潘诗锋本规范主要起草⼈：潘诗锋本规范标准化审查⼈：本规范审核⼈：张强、茹永刚、余时强、吕明海、刘志宇、⾸福俊本规范批准⼈：本规范修改记录：更改信息登记表规范名称: 采⽤L4981控制的CCM-PFC电路设计规范规范编码: TS-C010106001⽬录⽬录 (5)摘要： (6)关键词： (6)缩略词解释 (6)⼀.来源 (6)⼆.适⽤范围 (6)三.规范满⾜的技术指标（特征指标） (6)四.详细的电路图 (7)五.⼯作原理和参数计算 (9)六.设计调试要点 (9)七.局部PCB图 (18)⼋.器件容差分析 (18)九.电路FMEA分析 (19)⼗.附录 (19)⼗⼀.参考⽂献列表 (19)⼗⼆.附件 (19)摘要：本规范介绍了采⽤L4981控制的连续型（CCM）PFC的⼯作原理及设计要点。
关键词：CCM ，PFC，L4981缩略词解释CCM：Continuous Current Mode，电感电流连续模式PFC： Power Factor Correction，功率因数校正⼀. 来源本规范中的电路来源于R48-1800（公司内部型号为H4413BZ）和R48-1800A（公司内部型号为H4413AZ）AC/DC模块的PFC电路，已经在H4413BZ和H4413AZ模块中得到较⼩批量的使⽤验证。
⼆. 适⽤范围采⽤L4981作为主控芯⽚的CCM-PFC，具有输⼊电流波形失真度⼩、功率因数⾼、输⼊EMI⼩，对电流采样信号的⼲扰不敏感、以及不需要外部补偿谐波等优点。
该芯⽚与我司通⽤的UC3854相⽐，性能和设计⽅法相近，但增加了输出过压保护、同步信号输⼊、负载前馈等功能，使⽤更⽅便，同时价格⽐UC3854低，在⽬前成本压⼒越来越⼤的情况下，选⽤该控制芯⽚是个不错的选择。
10Gb XFP光模块的电路板设计
10Gb XFP光模块的电路板设计技术分类：通信 | 2003-09-12作者：Lawrence Williams，Steve Rousselle，Bryan Boots；Ansoft 公司形状紧凑、可以热插拔和数据不可知的XFP模块，不仅可以实现10Gbps的传输速率，而且其造型新颖，形状因素灵活多变，便于安装。
XFP MSA（10Gb小形状因数可插拔多源协议）组织定义了用于数据通信和电信的10Gbps 串行收发器，该组织由数据通信行业和电信行业中处于领先地位的网络公司、系统公司、光模块公司、半导体公司以及连接器公司组成（参考文献1）。
于2001年创办该组织的成员公司有Broadcom公司、Brocade公司、Emulex公司、Finisar公司、JDS Uniphase 公司、Maxim Integrated Products公司、ONI Systems公司、ICS公司（住友电气的一家公司）、Tyco Electronics公司和Velio公司。
目前，已经有60多家专门从事光学、集成电路 (IC) 和系统实施的公司做为捐助者和采纳者加入了XFP MSA。
XFP模块是一种可热插拔的、占电路板面积很小的、串行－串行光收发器，可以支持SONET OC-192、10 Gbps 以太网、10 Gbps 光纤通道和G.709链路。
典型的XFP模块应用部件包括XFP模块、主板装配罩和散热器（图1）。
模块尺寸为78×18.4×8.5 mm。
图1 典型主板上的XFP模块应用部件包括装配罩和散热器。
图2 XFP应用部件的端到端电气通道包括一块收发器电路板、一个可插拔连接器、一块主板和一个BGA封装。
XFP器件之所以很小，乃是因为 XFP 器件的大多数电子信号处理都在主板上而不是在模块内部进行。
早期的产品形状，例如Xenpak和用于电信业的300引脚XBI模块，分别需要XAUI （10 Gb 附属单元接口）收发器和复用器/去复用器器件，从而增大了尺寸，提高了复杂性和功耗要求。
X2,Xenpak,XFP模块简介(免费)
X2,Xenpak,XFP的优缺点及最佳应用2010-09-25 16:58摘要：文章从应用的角度探讨了10G 以太网(10GE)光接口的特性，着重介绍了4种不同的10 Gb/s速率的光模块：Xenpak、Xpak、X2、XFP；在对比4种光模块优缺点的基础上，给出了几种光模块各自的最佳应用场合。
2002年6月，IEEE通过了10 Gb/s速率的以太网标准——IEEE 802.3ae[1]。
至此为止，以太网的发展已经历了4个阶段，即以太网、快速以太网、千兆以太网和10G以太网(10GE)阶段。
10G以太网作为传统以太网技术的一次较大的升级，在原有的千兆以太网的基础上将传输速率提高了10倍，传输距离也大大增加，摆脱了传统以太网只能应用于局域网范围的限制，使以太网延伸到了城域网和广域网。
10G以太网的优点在于保留了IEEE 802.3以太网媒体访问控制(MAC)协议，保持以太网的帧格式不变。
10G以太网主要有以下特点：只工作在全双工模式；增加了广域网接口子层(WIS)，可实现与SDH的无缝连接。
10G以太网技术适用于各种网络结构，可以降低网络的复杂性，能够简单、经济地构建各种速率的网络，满足骨干网大容量传输的需求，解决了城域传输的“瓶颈”问题。
由于局域网、城域网、广域网采用同一种核心技术，避免了协议转换，实现了无缝连接，因此10G以太网是实现未来端到端光以太网的基础。
1 10G以太网光接口10G以太网标准中关于物理接口有3种类型：(1)IEEE 802.3ae，定义了在光纤上传输10G以太网的标准，传输距离从300 m到40 km。
(2)IEEE 802.3ak，定义了在对称铜缆上运行10G以太网的标准，传输距离小于15 m，适用于数据中心内部服务器之间的连接应用。
(3)IEEE 802.3an，定义了基于双绞线作为媒质的10G以太网标准，希望传输距离至少达到100 m，目前该标准正在制订中。
3种类型中，基于IEEE 802.3ae标准定义的10G以太网光接口，可以根据光纤类型、传输距离等进一步细分为7种类型，如表1所示。
光模块SFP+与SFP、XFP、QSFP、QSFP+地区别及全参数
SFP收发器有多种不同的发送和接收类型，用户可以为每个链接选择合适的收发器，以提供基于可用的光纤类型（如多模光纤或单模光纤）能达到的"光学性能"。
可用的光学SFP模块一般分为如下类别：850纳米波长/550米距离的 MMF (SX)、1310纳米波长/10公里距离的 SMF (LX)、1550 纳米波长/40公里距离的XD、80公里距离的ZX、120公里距离的EX或EZX，以及DWDM。
SFP收发器也提供铜缆接口，使得主要为光纤通信设计的主机设备也能够通过UTP网络线缆通信。
也存在波分复用（CWDM）以及单光纤"双向"（1310/1490纳米波长上行/下行）的SFP。
商用SFP收发器能够提供速率达到4.25 G bps。
10 Gbps 收发器的几种封装形式为XFP，以及与SFP封装基本一致的新的变种"SFP+"。
GBIC(Gigabit Interface Converter的缩写)，是将千兆位电信号转换为光信号的接口器件。
GBIC设计上可以为热插拔使用。
GBIC是一种符合国际标准的可互换产品。
采用GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场份额。
SFP （Small Form-factor Pluggable）可以简单的理解为GBIC的升级版本。
SFP支持SONET、Gigabit Ethernet、光纤通道（Fiber Channel）以及一些其他通信标准。
此标准扩展到了SFP+，能支持10.0 Gbit/s传输速率，包括8 gigabit光纤通道和10GbE。
引入了光纤和铜芯版本的SFP+模块版本，与模块的Xenpak、X2或XFP版本相比，SFP+模块将部分电路留在主板实现，而非模块内实现10G模块经历了从300Pin，XENPAK，X2，XFP的发展，最终实现了用和SFP一样的尺寸传输10G的信号，这就是SFP+。
光模块SFP与SFP、XFP、QSFP、QSFP的区别及参数
光模块SFP+与SFP、XFP、QSFP、QSFP+的区别SFP收发器有多种不同的发送和接收类型，用户可以为每个链接选择合适的收发器，以提供基于可用的光纤类型（如多模光纤或单模光纤）能达到的"光学性能"。
可用的光学S FP模块一般分为如下类别：850纳米波长/550米距离的 MMF (SX)、1310纳米波长/10公里距离的 SMF (LX)、1550 纳米波长/40公里距离的XD、80公里距离的ZX、120公里距离的EX或EZX，以及DWDM。
SFP收发器也提供铜缆接口，使得主要为光纤通信设计的主机设备也能够通过UTP网络线缆通信。
也存在波分复用（CWDM）以及单光纤"双向"（1310/1490纳米波长上行/下行）的SFP。
商用SFP收发器能够提供速率达到4.25 G bps。
10 Gbps 收发器的几种封装形式为XFP，以及与SFP封装基本一致的新的变种"SFP+"。
GBIC(Gigabi t Interf ace Conver ter的缩写)，是将千兆位电信号转换为光信号的接口器件。
GBIC设计上可以为热插拔使用。
GBIC是一种符合国际标准的可互换产品。
采用GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场份额。
SFP （SmallForm-factor Plugga ble）可以简单的理解为GBI C的升级版本。
SFP支持S ONET、Gigabi t Ethern et、光纤通道（FiberChanne l）以及一些其他通信标准。
此标准扩展到了SFP+，能支持10.0 Gbit/s传输速率，包括8 gigabi t光纤通道和10Gb E。
引入了光纤和铜芯版本的SFP+模块版本，与模块的Xe npak、X2或XFP版本相比，SFP+模块将部分电路留在主板实现，而非模块内实现10G模块经历了从300Pin，XENPAK，X2，XFP的发展，最终实现了用和SFP一样的尺寸传输10G的信号，这就是SFP+。
10Gbs XFP光收发模块的设计与实现的开题报告
10Gbs XFP光收发模块的设计与实现的开题报告一、选题背景随着现代通信技术的飞速发展，网络传输速率越来越高，数据中心、企业和运营商需要更快的传输速率来满足其不断增长的带宽需求。
因此，10Gbps通信标准越来越受到关注和采用。
在10Gbps网络中，光收发模块是至关重要的工具，它能够将电信号转换成光信号，并且将光信号转换成电信号，从而实现数据的传输。
XFP光收发模块是一种重要的光收发器，其具有体积小、传输速率快、灵活性强等优点，已经被广泛应用于数据中心和企业网络。
二、选题目的本文的目的是设计和实现一个10Gbps的XFP光收发模块，以满足目前市场对于高速光收发模块的需求。
具体的目标如下：1.了解XFP光收发器的基本原理和相关技术。
2.设计、制作并测试XFP光收发模块的电路原理图和PCB设计。
3.对设计的XFP光收发模块进行性能测试和可靠性测试，评估其性能和可靠性。
三、研究内容1. XFP光收发器的技术研究与分析：对XFP光收发器的基本原理、技术规范和标准、电气接口等进行详细分析和研究。
2. XFP光收发模块的电路设计：基于XFP光收发器的技术规范和标准，设计一个10Gbps的XFP光收发模块，采用高速数字解调器和模数转换器、低噪声放大器和多重检测电路等电路设计。
3. PCB设计和制作：在电路布局和原理图的基础上，设计和制作XFP光收发模块的PCB。
4. 性能测试和可靠性评估：对设计的XFP光收发模块进行性能测试和可靠性评估，包括传输距离、传输速率、信噪比等测试。
四、预期成果本文的预期成果如下：1.了解XFP光收发器的基本原理和基础知识。
2.熟悉XFP光收发器的技术规范和标准。
3.设计一个10Gbps的XFP光收发模块。
4.完成XFP光收发模块的PCB设计和制作。
5.对设计的XFP光收发模块进行性能测试和可靠性评估。
五、研究方法1. 理论研究法：查阅相关文献，学习和了解XFP光收发器的基本原理和技术规范和标准等。
10G XFP电路部分解析1
10G XFP电路部分解析Adobe Acrobat 7.0Document注：10G EML XFP原理图见上PDF文档1.发射部分1）电源分配系统Adobe Acrobat 7.0DocumentMAX1683为开关电容倍压器，将5V电压转换为10V电压；为AD8029AKS提供电源电压慢上电系统FDN302P为P沟道增强型MOS管；热插拔电路的最低要求是提供浪涌电流限制，防止在大的容性负载加电时整个系统损坏。
普通热插拔电路由电容、齐纳管和FET构成。
电源电压从S级输入，D级输出。
当上电时，GS间的电容充电，此时MOS管关断；随着电容的充电，VGS增大，当其超过门限时，MOS缓慢导通，C48值的大小和MOS管的特性决定MOS管导通的速度。
DS间的二极管起保护作用，防止电压过高。
NFM18P为DC EMI静噪滤波器（1uF），卓越的高频带静噪特性，能承受2A的电流，适合IC电源线的噪声抑制。
模拟与数字电源之间通过一电感相连。
两边个连0.1UF到地去耦。
VCC3V3A连接到AD7021-36脚由于MCU A/D输入口有最大输入电压限制，所以在此处对XFP工作电压通过电阻分压后再送入MCU A/D进行检测，这样通过分压后就不会烧坏MCU。
此处MCU可通过分压后的电压值检测出系统供电是否正常。
2）TOSA驱动部分a）偏置及光发射功率检测单DFB与EML激光器光功率检测单DFB与EML激光器光功率检测图从上图可以看出，传统单DFB与EML激光器光功率检测的不同。
对于单DFB激光器，通常采用一个背光PIN管来检测光发射功率。
而EML使用一种更为直接的方法来检测DFB 前向光功率的大小。
EAM调制器吸收DFB的输出光的大小将取决于加在调制器上的偏置电压的大小。
被吸收的光将产生光电流，就像PIN管一样。
调制器上的光电流能够非常精确的检测EML的前向输出功率。
APC的设置点将设置在需要光输出功率时测的调制器电流。
sfp光模块接口电路设计
sfp光模块接口电路设计
SFP光模块接口电路设计涉及到多个方面，包括接口信号处理、时序控制、电源管理等。
下面是一个基本的设计流程：
1. 确定接口标准：SFP光模块接口标准有多种，如SFP、SFP+、QSFP等，需要根据具体需求选择适合的接口标准。
2. 选择芯片解决方案：根据接口标准，选择合适的芯片解决方案，通常包括恒压源、放大器、比较器、时钟生成器、EEPROM等。
3. 信号处理：对于接收和发送信号，需要进行滤波、放大和比较等处理，以确保信号质量和稳定性。
4. 时序控制：需要精确控制时钟信号的时序和频率，以确保数据传输的正确性和稳定性。
5. 电源管理：SFP光模块接口需要多个电源，包括Vcc、Vcc-tx、Vcc-rx等，需要进行合理的电源管理，以确保电源供应的稳定性和可靠性。
6. PCB设计：根据以上需求，进行PCB设计，考虑信号隔离、分层布局、地位分离、信号完整性等因素。
7. 测试和验证：进行电路测试和信号验证，以确保电路功能和性能符合要求。
总之，SFP光模块接口设计需要考虑多个方面，需要综合考虑各种因素和选择合适的芯片解决方案和PCB设计，以实现高性能、高稳定性的光模块接口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XFP模块电路设计
一、应用要求
1、多速率应用：TELECOM（SONET OC-192 and G.709 “OTU-2”）
DATACOM（10 Gb/s Ethernet and 10 Gb/s Fibre Channel）
2、XFI（9.95Gb/s~11.7Gb/s）高速信号可以在改良的FR4电路板上传输
300mm或普通的FR4电路板上传输200mm。
3、热插拔智能化，能够提供模块的实时工作状态的监视值
二、指标要求
3、封装结构：按照XFP-MSA的要求
三、方案选择
1、发射器件的选择：采用公司成熟的TO封装工艺开发的发射器件。
2、接收组件的选择：采用公司成熟的TO封装工艺开发的接收组件。
四、电路设计
1、原理框图
LOS Data In TxDis SCL
SDA
TxFault
2、原理图设计
3、PCB设计
（1）传输线设计：
在PCB设计中采用微带线来进行信号传输，保证高深信号在PCB上传输不发生波形畸变，我们通过AppCAD模拟可得到微带线的宽度和各微带线之间的间距。
在10Gb/s的工作速率下，信号波长已经可以与器件尺寸相比拟，基于电路性能、器件选择和电磁兼容等因素的考虑，必须以网络散射分析（S参数）、信号完整性分析、电磁仿真分析、电路仿真分析等手段，来综合考量实际电路系统的工作性能。
对电路板、元器件进行结构性电磁仿真并精确提取相应的SPICE电路模型参数，作为电路设计的依据，以此有效减小电感器件在高频设计应用中的误差影响。
而且现在国外的产品技术参数大多包含有S参数，通常可用于精确的高频应用分析。
信号传输微带线的等效分析见下图。
Z
0=87*ln(5.98H/0.8W+T)/(ε
r
+1.41)1/2Ω
说明：ε
r
—相对介电常数； H—介质厚度； T—导体厚度；W—导体宽度（3）SI的设计
采用Hyperlynx公司的仿真软件进行信号完成性进行仿真，叠层排列如下：
(3)PCB实现
按照上述的设计要求，并在PCB设计中按照“PCB设计规范的要求”进行电路板的设计，设计结果如下图：
电路元件有可能尽量采用高频元件（电容，电感），PCB与组件的连接采用柔性板。
