机械制图圆锥和球的截交线
机械制图教案-截交线的投影作图
2、圆锥的形成和三视图特征
导入新课
一、截交线
1、定义：当基本体被平面切割成两部分时，其中任何一部分都被称为截断体，该平面被称为截平面，而截平面与立体表面的交线，称为截交线。
2、性质
1）共有性
2）封闭性
3、圆柱截交线
1）截平面垂直轴线，截交线为圆
2）截平面平行轴线，截交线为矩形
3）截平面倾斜轴线，截交线为椭圆
4、圆锥截交线
1）截平面垂直轴线，截交线为圆
2）截平面平行轴线，截交线为等腰三角形或抛物线加直线
3）截平面倾斜轴线，课后作业。
师生问好，强调课堂纪律。
提问学生到黑板完成练习题
详细讲解截交线的定义
详细讲解截交线的性质
详细讲解圆柱的截交线
板
书
设
计
3.2 截交线的投影作图
一、截交线
1、定义
2、性质
3、圆柱、圆锥、圆球的截交线
课 后
小 结
通过学习，学生掌握截交线和相贯线的画法。
教 学 过 程
教 学
环 节
教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
一、
二、
三、
四、
组织教学与引入前言
问候同学，组织课堂教学，强调课堂纪律。
复习、提问
教 学 设 计
授课班级
授课日期
12.25-12.31
第 33、34课时
课 型
新授
教具、资料
教材、教案、教具、多媒体
课 题
3.2 截交线的投影作图
教 学
目 标
要 求
知识
目标
掌握截交线的定义和性质
机械制图教案——第3章 立体的投影
第3章立体的投影一、本章重点：1.平面立体和曲面立体投影的画法，及立体表面点的投影。
2.立体与平面相交其交线的画法，既求截交线。
3.两回转体轴线垂直相交其交线的画法。
4.立体的尺寸标注。
二、本章难点：1.圆球和圆环的投影及表面上点的投影。
2.圆锥、圆球被平面截切后，截交线的画法。
3.求作相贯线。
三、本章要求：通过本章的学习，要掌握基本体的三面投影画法，基本体表面点的投影，能够分析和绘制常见的截交线和两回转体轴线相交时的相贯线，掌握立体的尺寸标注的方法。
四、本章内容：§3-1 平面立体的投影一、棱柱棱柱体由若干个棱面及顶面和底面组成，它的棱线相互平行。
顶面和底面为正多边形的直棱柱，称为正棱柱。
常见的棱柱有三棱柱、四棱柱、六棱柱等。
1．棱柱的三视图2．棱柱表面上的点二、棱锥棱锥的底面为多边形,各侧面为若干具有公共顶点的三角形。
从棱锥顶点到底面的距离叫做锥高。
当棱锥底面为正多边形，各侧面是全等的等腰三角形时，称为正棱锥。
常见的棱锥有三棱锥、四棱锥、六棱锥。
1. 棱锥的三视图2．棱锥表面上的点§3-2曲面立体的投影曲面立体的表面是由一母线绕定轴旋转而成的，故称曲面立体，也称为回转体。
常见的回转体有圆柱、圆锥、圆球和圆环等。
一、圆柱1．圆柱面的形成圆柱面可看作一条直线AB围绕与它平行的轴线OO回转而成。
OO称为回转轴，直线AB称为母线，母线转至任一位置时称为素线。
这种由一条母线绕轴回转而形成的表面称为回转面，由回转面构成的立体称为回转体。
2．圆柱的三视图3．圆柱表面上的点二、圆锥1．圆锥面的形成圆锥面可看作由一条直母线围绕和它相交的轴线回转而成。
2．圆锥的三视图3．圆锥表面上的点三、圆球1．圆球面的形成圆球面可看作一圆（母线），围绕它的直径回转而成。
2．圆球的三视图3．圆球表面上的点四、圆环1．圆环的形成圆环面可看作由一圆母线，绕一与圆平面共面但不通过圆心的轴线回转而成。
图中的回转轴是铅垂线。
机械制图圆锥和球的截交线
作业（机类）
P27 任选一道题，手工作立体图
m 1
圆锥面上取点法（二）
(n’)
(n’’)
n
圆锥面上取点
1’
3’ (2’)
(2”)
1” 3”
2
1 3
圆锥面上表面取线
圆锥的截交线
α
α
θ
θ
α
α
θ
过锥顶 θ=90°
两相交直线
圆
90°＞θ＞α
椭圆
θ＝α 抛物线
0°≤θ＜α 双曲线
圆锥截交：指出各截交线的形状
圆弧 双曲线
抛物线 等腰三角形
圆锥截交（例1）
5’’
1’(2’)
62 4
3 51
圆锥截交
圆锥截交
圆锥截交（例2）(3)
柱锥截交2
球体形成 形成 圆绕任一直径回转一周形成。
球体的作图
投影特点：在任一
投影面的投影都 是圆。注意几个 圆的转向线
球的尺寸标注
球或SR20
球的截交线
《工业产品设计与表达》书中章节
P105，表6-8 常见曲面立体的投影与投影特性 P108，表6-9 在曲面立体表面上取点的作图分析 P112，表6-13 平面与圆锥的截交线 P113，例6-35 P114，表6-14 平面与圆球的截交线 P115，例6-35
下堂课预习
P115--122，6.7 立体与立体的交线
a
b
c
d
选择题4
a
b
c
d
球柱1(改错)
球柱2
球锥1
《机械设计制图》书中章节
P49，第三章第四节 表3-9、常见回转体的投影与投影特性 P51，表3-11 在回转面上取点取线 P58~59，二、平面与立体表面的交线
CAD机械制图教案(配图)---第三章第四节 立体表面交线
（3）球体的截交线 球被平面截切，截交线均为圆。由于截平面位置不
同，截交线的投影有二种情况：
Ph
截平面为平行面，在所平行的投影 面上的投影为截交线圆的实形。
截平面为垂直面，在所垂直 的投影面上，截交线的投影为 直线。在其它投影面上截交线 的投影为椭圆。
2、通槽侧面投影的作图：两侧平面 距球心等远，两圆弧的半径相等， 两段圆弧的侧面投影重合。
小结：
一、平面体的截交线一般情况下是由直线组成的封闭的平面 多边形，多边形的边是截平面与棱面的交线。
二、平面截切回转体，截交线的形状取决于截平面与被截立 体轴线的相对位置。 截交线是截平面与回转体表面的共有线。
一平面与圆柱体相交1圆柱体的截交线截平面与圆柱轴线倾斜截交线为椭圆截平面与圆柱轴线倾斜截交线为椭圆截平面与圆柱轴线垂直截交截平面与圆柱轴线垂直截交截平面与圆柱轴线平截交线为矩形截平面与圆柱轴线平截交线为矩形例1
§3-4 立体表面的交线
交线
截交线 相贯线
顶尖
球阀芯
三通管
、截交线
平面与立体相交，称为立体被平面截切。 截切后的立体称为截断体。
a"
4" • • •3"
d" •
•c"
2" • • •1"
b"
分析：圆柱与圆锥的轴线相 互垂直，圆柱的轴线是侧垂 线，圆锥的轴线是铅垂线。 相贯线的侧面投影积聚在圆 柱侧面投影的圆周上。用辅 助平面法作图。
2
•
d •• 4
b• •a
• 1
••3 c
作图：求特殊点 A、B是最 高点和最低点；过圆柱的最 前、最后转向轮廓线作辅助 水平面，可求得相贯线最前、 最后点的投影。

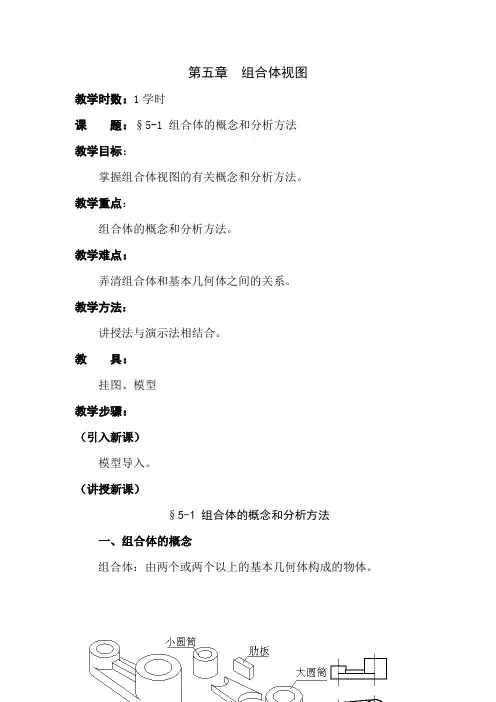

最新机械制图教案——第五章 组合体视图
第五章组合体视图教学时数：1学时课题：§5-1 组合体的概念和分析方法教学目标：掌握组合体视图的有关概念和分析方法。
教学重点：组合体的概念和分析方法。
教学难点：弄清组合体和基本几何体之间的关系。
教学方法：讲授法与演示法相结合。
教具：挂图、模型教学步骤：（引入新课）模型导入。
（讲授新课）§5-1 组合体的概念和分析方法一、组合体的概念组合体：由两个或两个以上的基本几何体构成的物体。
二、组合体的分析方法1、形体分析法：画、看画组合体的视图时，通常按照组合体的结构特点和各个组成部分之间的相对位置，把它划分为若干个基本几何体（这些基本几何体可以是完整的也可以是不完整的），分析基本几何体之间的分界线的特点和画法，然后组合起来画出视图或想象出其形状。
这种分析组合体的方法叫做形体分析法。
形体分析法是画图和读图的基本方法。
2、线面分析法：线面分析法就是运用线面的投影规律，分析视图中的线条、线框的含意和空间位置，从而把视图看懂的方法。
线面分析法是作业中补图补线最常用的方法。
三、组合体的分析分析讲解模型（模型）（巩固练习）分析下图由哪几个部分组成（课堂小结）1、组合体的定义；2、组合体的作图和分析方法。
（作业布置）课堂作业：书P87 图5-1课后作业：预习下一节的内容教后感：教学时数：2学时课题：§5-2组合体的组合形式教学目标：掌握基本组合体的组合形式。
教学重点：组合体的组合形式。
教学难点：熟练掌握组合体叠加的三种形式。
教学方法：讲授法与演示法相结合。
教具：挂图、模型教学步骤：（复习提问）1、组合体的定义是如何叙述的?2、列举几种常见的简单的基本几何体。
（引入新课）模型引入。
（讲授新课）§5-2 组合体的组合形式组合体的组合方式不外乎叠加、切割和综合三种方式。
一、叠加叠加按照表面的接触方式不同又可以分为三种：1、相接（如图5-2、5-3所示）2、相切（如下图5-4所示）3、相贯（如图5-5所示）二、切割切割式组合体可以看成是在基本几何体上进行切割、钻孔、挖槽等所构成的形体。
机械制图第4章 截交线与相贯线
Ⅳ Ⅲ Ⅰ Ⅱ
4.1 截交线
4.1.1 平面立体的截交线 1. 平面与棱锥相交
上一页
下一页
2. 平面与棱柱相交 平面与棱柱相交产生的截交线求法如下: （1）求出截平面与棱柱上若干条棱线的交点；如 果立体被多个平面截割，应求出截平面间的交线。 （2）依次连接各点；
（3）判断可见性
（4）整理轮廓线
4.1 截交线
4.1 截交线 4.1.2. 回转体的截交线
虚拟 中间切直立圆柱
1. 圆柱体的截交线
上一页
下一页
例4：求带切口圆柱的三面投影
虚拟 侧切、中间切直立圆柱
4.1 截交线
4.1.2. 回转体的截交线
1. 圆柱体的截交线
上一页
下一页
例5：画出物体侧面投影
虚拟 中间切直立圆筒
4.1 截交线
4.1.2. 回转体的截交线
上一页
下一页
4.1.2 回转体的截交线
平面与回转体相交，截交线一般为封闭的平面曲线，特殊情 况为平面多边形。截交线上的每一点都是立体表面与截平面的 共有点，因此，求作这种截交线的一般方法是：作出截交
线上一系列点的投影，再依次光滑连接成曲线。
1. 圆柱的截交线 2. 圆锥截交线
3. 圆球的截交线
4. 组合回转体的截交线
4.1.1 平面立体的截交线
4.1.2 回转体的截交线
4.1 截交线 上一页 下一页
4.1.1 平面立体的截交线
平面立体的截交线是封闭的平面多边形，此多边 形的各个边为截平面与平面立体表面的交线，多边 形的各个顶点为截平面与平面立体上某些棱线、边 线的交点。
所以求平面立体截交线的实质就是求截平面与平 面立体表面的交线，即求截平面与平面立体上 某些棱线、边线的交点。
(完整版)机械制图第4章截切体与相贯体的投影
第4章截切体与相贯体的投影前面提到：各种形状的机件虽然复杂多样，但都是由一些简单的基本体经过叠加、切割或相交等形式组合而成的。
那么，基本体被平面截切后的剩余部分，就称为截切体。
两基本体相交后得到的立体，就叫相贯体。
它们由于被截切或相交，会在表面上产生相应的截交线或相贯线。
了解它们的性质及投影画法，将有助于我们对机件形状结构的正确分析与表达。
4．1 截切体4．1．1截切体的有关概念及性质如图4-1示，正六棱柱被平面Ｐ截为两部分，其中用来截切立体的平面称为截平面；立体被截切后的部分称为截切体；立体被截切后的断面称为截断面；截平面与立体表面的交线称为截交线。
图4-1 立体的截交线尽管立体的形状不尽相同，分为平面立体和曲面立体，截平面与立体表面的相对位置也各不相同，由此产生的截交线的形状也千差万别，但所有的截交线都具有以下基本性质：1．共有性截交线是截平面与立体表面的共有线，既在截平面上，又在立体表面上，是截平面与立体表面共有点的集合。
2．封闭性由于立体表面是有范围的，所以截交线一般是封闭的平面图形（平面多边形或曲线）。
根据截交线的性质，求截交线，就是求出截平面与立体表面的一系列共有点，然后依次连接即可。
求截交线的方法，即可利用投影的积聚性直接作图，也可通过作辅助线的方法求出。
4．1．2平面截切体由平面立体截切得到的截切体，叫平面截切体。
因为平面立体的表面由若干平面围成，所以平面与平面立体相交时的截交线是一个封闭的平面多边形，多边形的顶点是平面立体的棱线与截平面的交点，多边形的每条边是平面立体的棱面与截平面的交线。
因此求作平面立体上的截交线，可以归纳为两种方法：（1）交点法：即先求出平面立体的各棱线与截平面的交点，然后将各点依次连接起来，即得截交线。
连接各交点有一定的原则：只有两点在同一个表面上时才能连接，可见棱面上的两点用实线连接，不可见棱面上的两点用虚线连接。
（2）交线法：即求出平面立体的各表面与截平面的交线。
超详细机械制图教案模块截交线与相贯线
机械制图教课设计模块四截交线与相贯线项目一绘制截交线的投影课题任务 1 绘制斜割圆柱体上的截交线投影仪、多媒体课件、模型、黑板用三教具讲课时数1角板和圆规（1）认识圆柱截交线的种类；知识目标（2）掌握圆柱截交线的画法。
教课目的能力目标培育绘制圆柱截交线的能力。
感情目标培育学生对剖析问题，解决问题的能力。
教课要点圆柱截交线的画法。
教课难点圆柱截交线的画法。
（1）复习圆柱表面上点的投影特征。
教课建议（2）注意培育学生剖析已知条件的习惯和能力。
机械制图教课设计教课内容【任务引入】依据平面斜割圆柱体的立体图和主、俯视图，绘制其左视图。
【知识链接】依据截割平面与圆柱面轴线的相对地点不一样，圆柱截交线有三种状况。
一、截平面平行于圆柱轴线截交线为两相互平行的素线。
二、截平面垂直于圆柱轴线截交线为直径等于圆柱直径的圆。
三、截平面倾斜于圆柱轴线截交线为椭圆。
【任求实行】〖STEP1〗剖析已知条件平面斜割圆柱体时，截交椭圆上有四个特别点。
在截交线或相贯线上的最高、最低、最前、最后、最左、最右点及展转体最外素线上的点称为特别点。
圆柱截交椭圆是圆柱面和截割平面的共有线。
教课方法教师：多媒体演示三种圆柱截交线。
学生：剖析截交线的空间形状和三面投影。
教师：指引学生在立体图上找到特别地点点。
教师：解说特别地点点的观点。
教师：率领学生剖析截交线的空间形状及投影特征。
教课内容教课方法〖STEP2〗绘制左视图1．绘制斜割前圆柱的左视图2．找出椭圆四个特别地点点的正面投影和教师：板图演示作图步骤。
水平投影，求作其侧面投影3．在俯视图适合地点找四个一般点的水平学生：跟从老师绘图。
投影，按投影规律求出其正面投影，再求出其侧面投影4．圆滑连结各点的侧面投影5．擦除被切割部分的轮廓线，描深可见轮廓线，绘制椭圆的中心线课题任务 2绘制接头的主视图投影仪、多媒体课件、模型、黑板用三1讲课时数教具角板和圆规平行于（或垂直于）圆柱轴线的平面截割圆柱体的作图知识目标方法。
截交线的画法
一、圆柱的截交线
汽 车 机 械 制 图
平行
垂直
倾斜
直线
圆
椭圆
二、圆锥的截交线
根据截平面与圆锥轴线的相对位置不同，截交线有五种形状。
PV
θ
PV
PV
PV
θ
PV
垂直于轴线 θ = 90° 圆
倾斜于轴线 θ ＞α 椭圆
平行于轴线 θ = 0° 双曲线加直线
平行于一条素线 过锥顶 θ =α 直线（三角形） 抛物线加直线 直线
本
节
结
束
谢谢！
截交线的分类 1、平面体的截交线 2、回转体的截交线
二、截交线的画法：
汽 车 机 械 制 图
（一）平面体截交线的画法
1、平面体截交线的性质： 1）平面的体截交线一定是一个封闭的平面多边形，多 边形的各顶点是截平面与被截棱线的交点，即立体被截 到几条棱，那么截交线就是几边形。 2）截交线是截平面与立体表面的共有线。 2、求平面体截交线的实质： 求截平面与立体上被截各棱的交点或截平面与立体表面 的交线，然后依次连接而得。
★ 求回转体截交线的步骤：
汽 车 机 械 制 图
⒈ 空间及投影分析
确定截交 线的形状
分析回转体的形状以及截平面与回转体轴线的相对位置。 分析截平面与投影面的相对位置，如积聚性、类似性等。 找出 截交线的已知投影，预见未知投影。 确定截交线 ⒉ 画出截交线的投影 的投影特性 截交线的投影为非圆曲线时，作图步骤为： 先找特殊点（外形素线上的点和极限位置点）。 补充一般点。 光滑连接各点，并判断截交线的可见性。 3. 完善轮廓。
练习1：补全六棱柱被截切后的俯视图和左视图。
汽 车 机 械 制 图
练习1答案：
圆锥的截交线
根据截平面与圆锥轴线的相对 位置不同，截平面与圆锥面的交线 有五种形状。
过锥顶
三角形
垂直于轴线
圆
圆 抛物线 平行一素线 锥的 截交线 平行于轴线 双曲线
倾斜于轴线
椭圆
1.《机械制图习题集》第60--65页
2. 预习圆球截交线
复习回顾
空间及投影分析 画出截交线的投影
☆ 分析回转体的形状以及截平面与回转体 当截交线的投影为非圆曲线时， 轴线的相对位置，以确定截交线的形状。 其作图步骤为： ☆ 先找特殊点，再补充一般点。 分析截平面及回转体与投影面的相对 位置，明确截交线的投影特性，如积聚性、 ☆ 将各点光滑地连接起来，并判断截 类似性等。 交线的可见性。
θ =90° 圆
90° α ＞ θ＞ 椭圆
θ ＝α 抛物线
≤θ ＜α 0° 双曲线
例:圆锥被正垂面截切，求 截交线，并完成三视图。
如何找椭圆另一 根轴的端点？
截交线 截交线的 的空间 投影特性？ 形状？
★找特殊点 ★补充中间点 ★光滑连接各点 ★分析轮廓线的 投影
例:圆锥被正垂面截切，求 截交线，并完成三视图。
复习回顾Biblioteka 回转体 截交线 的性质求回转 体的截 交线的 方法
圆柱体 截交线 的空间 形状
复习回顾
1. 回转体截交 线的性质有哪 些？
截交线是封闭的平面 图形。
回转体 截交线 的性质
截交线是截平面与回 转体表面的共有线。
截交线的形状取决于回 转体表面的形状及截平 面与回转体轴线的相对 位置。
2. 如何求回转 体的截交线呢？
复习回顾
3. 圆柱体截 交线的空间形 状有哪几种？
复习回顾
圆柱体的截交线
【机械制图】第4章 立体的投影
表面求点只
k”
能用辅助圆 法！
M
m
（3）圆球表面上取点
完成圆球表面指定点的另两投影。
m’ (n’)
注意：圆球
m”
表面求点只
k”
能用辅助圆 法！
M
m
（3）圆球表面上取点
完成圆球表面指定点的另两投影。
m’ k’ (n’)
m”
k” (n ”)
注意：圆球 表面求点只 能用辅助圆
法！
(n) M
m k
4.3 立体的截交线
截交线为平面几边形？
——平面七边形
2、投影分析：
截交线的正面投影？
——落在截平面的积聚性投 影上；
截交线的水平投影？
——其中六条边落在六棱柱 棱面的积聚性投影上，另一 条边为截平面与棱柱顶面相 交的一条正垂线。
3、投影作图：
4、整理图线：
【例题3】求正四棱锥被截切后的水平和侧面投影。
6′5′7′
4′8′
Y 可见；反之为不可见。
棱柱表面上取点和取线
已知正六棱柱表面上点M的正面投影及点N的 水平投影，分别求它们的其余两面投影。
a’ d’ n’ m’
a” n” d” m” 请同学们思考：
b’ c’
如果将已知点
b”
c” 加上括号，会是
什么结果？
a
(b)
n
m
d(c)
2. 棱锥的投影
V
a'
X
Z
s'
s” S
n”
请同学们思考：
m’
m”
如果将已知点
a’ 2’ b’ c’ a”(c”)
加上括号，会是 b” 什么结果？
机械制图课件-曲面立体的截交线
b ca
[例題3] 求圓錐截交線
2' 3'
a'
3"
4'5'
5"
1'
3 5
1
a
解題步驟
1．分析 截平面為正垂
面側平面，截交線為部
分橢圓和梯形的組合；
其水準投影為部分橢圓
2" 和直線的組合，側面投
4"
影為部分橢圓和梯形的
組合；
1"
2．求出截交線上的特殊
點Ⅰ、 Ⅱ、Ⅲ ；
3．出一般點Ⅳ、Ⅴ ；
4．光滑且順次地連接各 點，作出截交線，並且 判別可見性；
5．整理輪廓線。
[例題2] 求圓錐截交線
a' c' b'
a"
c" b"
解題步驟
1．分析 截平面為正平面，截交線 為雙曲線；截交線的水準投影和側 面投影已知，正面投影為雙曲線並 反映實形；
2．求出截交線上的特殊點A、C；
3．求出一般點B ；
4．光滑且順次地連接各點，作出截 交線，並且判別可見性；
5．整理輪廓線。
[例題3] 求圓柱截交線
1'2'
2'
3'4'
4'
24
1' 3'
解題步驟
1．分析 截交線的水準投 影為直線和部分圓，側面 投影為矩形；
2．求出截交線上的特殊點 Ⅰ、Ⅱ、Ⅲ、Ⅳ；
3．順次地連接各點，作出 截交線並判別可見性；
4．整理輪廓線。
13
[例題4 ] 求圓柱截交線
1'2'
2"
《机械制图》截交线和相贯线的概念
求解截交线的 切入点
截交线和相贯线的概念 二、截交线与相贯线
1.2 回转体的截交线
特点
7
平面
封闭的平面曲线（通常）， 平面多边形（特殊）
曲线
各个边为截平面与回转体表 面的交线
点
每一点都是截平面与回转体 表面的共有点
求解截交线的 切入点
截交线和相贯线的概念 二、截交线与相贯线
1.3 组合体的截交线
机械制图
MECHANICAL DRAWING
目录
CONTENTS
截交线和相贯线的概念
截交线和相贯线的概念
一、内容回顾
切割 基本体
叠加
பைடு நூலகம்
组合体
机械零件
3
截交线和相贯线的概念 二、截交线与相贯线
基本体
切割 叠加
截交
组合体
相贯
4
截交线和相贯线的概念
二、截交线与相贯线
1. 截交线
截断面
截交线
截断体
截平面
15
截交
组合体
相贯
绘制较复杂形体的投影图 时，常常需要画出形体表面上 的交线——平面与立体表面的 交线（截交线）或两立体表面 的交线（相贯线）。掌握这些 交线的性质和画法，将有助于 准确地画出机件的投影，也有 利于读图时对机件结构形状的 分析。
谢谢观看
Thanks for looking
2.4 相贯线的性质
相贯线
1）相贯线一般是封闭的空间折线或曲线，并随相交两立体表面的形状、大小 及相互位置不同而形状各异。 2）相贯线是两立体表面的分界线、共有线，是两立体表面共有点的集合。求 相贯线，也就是求两相交立体表面的共有点。
14
截交线和相贯线的概念 三、截交线与相贯线的小结
截 交 线
与柱面的交线为圆弧，如下图所示。
画图步骤（参见下图）：
主视图的投射方向由例图可知，先画出未切割前圆柱体的三视图。 画切角的投影。切角的投影要先画主视图，再画俯视图，然后由主视图和俯视
4 画矩形切槽的投影。矩形切槽的投影要先画左视图，再画俯视图，主视图由俯视图
和左视图求出（主视图中，矩形切槽的底面不可见，因此要画成虚线）。 整理轮廓线，将切去的轮廓线擦除并加深图线。
b. 求矩形槽的侧面P与锥面交线（即双曲线）的顶
4 点和端点。假想侧平面P将该锥台切断，则右图（b）
中的点3′为双曲线的顶点，该顶点在锥面对V面的转 向轮廓线上，其W面投影和轴线重合，双曲线的端点 在锥台的底圆上。
c. 求双曲线弧的上端点。 在主视图上取特殊点4′和 5′，然后用辅助圆法确定 俯视图和左视图中双曲线 弧上这两个点的投影。
d. 用辅助圆法求双曲线弧上的一般位置点，然后用 光滑曲线依次连接这些特殊点和一般位置点。
4 e. 求矩形槽的顶面R与锥面的交线。该交线为圆弧，
圆弧的水平投影反映实形，W面的投影为线段。
f. 整理轮廓线。从主 视图上可以看出，锥面 对W面的转向轮廓线被 矩形槽切去了一段，圆 台的底圆也被切去了一 段圆弧，所以俯视图不 再是完整的圆。
截平面垂直 于轴线
截平面平行 于轴线
截平面倾斜 于轴线Fra bibliotek当截平面与圆柱体的轴线垂直时，截交线为圆。 当截平面与圆柱体的轴线平行时，截交线为矩形。 当截平面与圆柱体的轴线倾斜时，截交线为椭圆。
2．投影面垂直线 求圆柱切割体的三视图，主要是求截交线的投影，其具体画图步骤如下：
1
第一步
画出没有切割前圆柱体的三视图。
由主视图和左视图绘制 俯视图。椭圆弧截交线的俯视 图仍为椭圆弧，可先求出截交 线上的特殊点（转向轮廓线上 的点和交线的端点），再求出 一些一般位置点，求一般位置 点时可利用对称性求出对称点， 然后用曲线板光滑连接各点。 整理轮廓线，将切去的 轮廓线擦除并加深图线。
《机械制图》识读绘制截断体三视图
例3：求作圆柱截交线 解题步骤
①分析：截交线的水平投影为直线 和部分圆，侧面投影为矩形；
②求出截交线上的特殊点Ⅰ、Ⅱ、 Ⅲ、Ⅳ；
③顺次地连接各点，作出截交线并 判别可见性；
④整理轮廓线。
Ⅱ
Ⅰ
(Ⅳ)
虚拟
Ⅲ
中间切直立圆柱
23
1'(2') 3'(4')
2(4)
1(3)
2"
1"
4"
3"
1 任务一 识读绘制截断体三视图
f′
g
h
a(i)
f b(c)
e
d
b″
c″ d″
e″ f″
1 任务一 识读绘制截断体三视图
2、回转体的截交线
平面与回转体相交，截交线一般为封闭的平面曲线，特殊情况为平面多边形。截交线上的每一 点都是立体表面与截平面的共有点，因此，求作这种截交线的一般方法是：作出截交线上一系列点 的投影，再依次光滑连接成曲线。
01
求出截平面与棱柱上若干条棱线的 交点；如果立体被多个平面截割，
应求出截平面间的交线。
0 2
依次 连接各点
13
0 3
判断 可见性
0 4
整理 轮廓线
1 任务一 识读绘制截断体三视图源自例3：求作切口六棱柱的侧面投影
虚拟 截切六棱柱
14
b′(a′ )
a″
d(′h′) e′(g′)
c′(i′ )
h″ i″ g″
机械制图
MECHANICAL DRAWING
总 目 录 TOTAL CONTENTS
项目一 手工绘图规范和基本技能 1 项目二 基本几何体的投影 2
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5’’
1’(2’)
62 4
3 51
圆锥截交
圆锥截交
圆锥截交（例2）(3)
柱锥截交2
球体形成 形成 圆绕任一直径回转一周形成。
球体的作图
投影特点：在任一
投影面的投影都 是圆。注意几个 圆的转向线
球的尺寸标注
球的尺寸标注： 完整的球只要一个尺 寸，标SΦ或SR，如： SΦ20或SR20
球的截交线
m 1
圆锥面上取点法（二）
(n’)
(n’’)
n
圆锥面上取点
1’
3’ (2’)
(2”)
1” 3”
2
1 3
圆锥面上表面取线
圆锥的截交线
α
α
θ
θ
α
α
θ
过锥顶 θ=90°
两相交直线
圆
90°＞θ＞α
椭圆
θ＝α 抛物线
0°≤θ＜α 双曲线
圆锥截交：指出各截交线的形状
圆弧 双曲线
抛物线 等腰三角形
圆锥截交（例1）
圆锥体形成
形成 有一轴线，有一母线和
轴线相交，母线绕轴线转一周形 成圆锥面。
形成 圆沿着轴线做直线匀速 运动，同时圆的直径线性减小， 也能形成圆锥面。
圆锥体的投影
投影特点 因为圆锥表面是光
滑的，所以正面、侧面的两条 轮廓线在水平投影上不反映。
圆锥尺寸标注
60
圆锥面上取点法（一）
m’
m’’
1’
1’’
a
ห้องสมุดไป่ตู้
b
c
d
选择题4
a
b
c
d
球柱1(改错)
球柱2
球锥1
《机械设计制图》书中章节
P49，第三章第四节 表3-9、常见回转体的投影与投影特性 P51，表3-11 在回转面上取点取线 P58~59，二、平面与立体表面的交线
下堂课预习（学习柱柱正贯）
P60~P66，第三章第四节 三、两个曲面立体表面的交线
1’ 4’(5’) 2’(3’)
3’’ 5’’ 1’’
4’’ 2’’
3 5 1
4 2
圆锥的截交----椭圆
1’ 3’(4’) 5’(6’)
1”
4”
3”
6”
5”
2’
2”
6 4
1
2
3 5
圆锥的截交----例: 椭圆
例2:圆锥截交（补全俯视图，左视图）(1)
3’(4’)
4’’
3’’
5’(6’) 6’’
《工业产品设计与表达》书中章节
P105，表6-8 常见曲面立体的投影与投影特性 P108，表6-9 在曲面立体表面上取点的作图分析 P112，表6-13 平面与圆锥的截交线 P113，例6-35 P114，表6-14 平面与圆球的截交线 P115，例6-35
下堂课预习
P115--122，6.7 立体与立体的交线
作业（机类）
P27 任选一道题，手工作立体图
作业（设计制图）
P19 (2)(4) P20 (6) P21 (1)(5)(6)
平行截切，投影为圆 斜切，投影为椭圆
球体上取点
m’ (s’)
(s) m
m’’
(s’’)
球体上取点
(3’) 1’
(4’) 2’
3” (4”)
1” 2”
(4) 3
(2) 1
球体上取线
球的截交线
球的截交线
应用的例子
补正面和水平投影
补正面和水平投影
选择题1
a
b
c
d
选择题2
a
b
c
d
选择题3
