2017年水利工程施工课程设计任务书导流设计

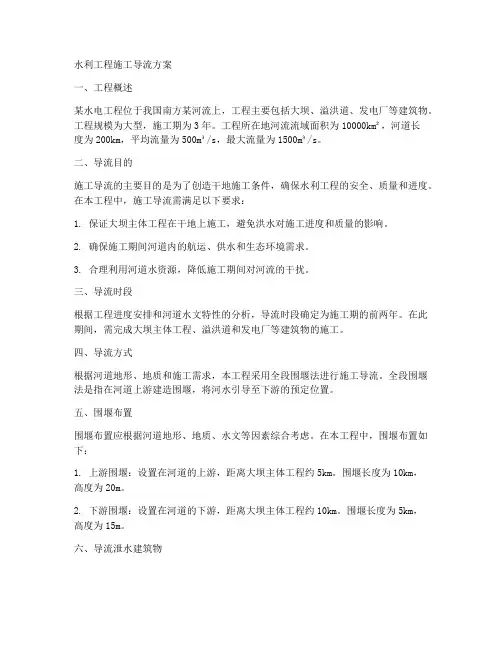

水利工程施工导流方案

水利工程施工导流方案一、工程概述某水电工程位于我国南方某河流上,工程主要包括大坝、溢洪道、发电厂等建筑物。
工程规模为大型,施工期为3年。
工程所在地河流流域面积为10000km²,河道长度为200km,平均流量为500m³/s,最大流量为1500m³/s。
二、导流目的施工导流的主要目的是为了创造干地施工条件,确保水利工程的安全、质量和进度。
在本工程中,施工导流需满足以下要求:1. 保证大坝主体工程在干地上施工,避免洪水对施工进度和质量的影响。
2. 确保施工期间河道内的航运、供水和生态环境需求。
3. 合理利用河道水资源,降低施工期间对河流的干扰。
三、导流时段根据工程进度安排和河道水文特性的分析,导流时段确定为施工期的前两年。
在此期间,需完成大坝主体工程、溢洪道和发电厂等建筑物的施工。
四、导流方式根据河道地形、地质和施工需求,本工程采用全段围堰法进行施工导流。
全段围堰法是指在河道上游建造围堰,将河水引导至下游的预定位置。
五、围堰布置围堰布置应根据河道地形、地质、水文等因素综合考虑。
在本工程中,围堰布置如下:1. 上游围堰:设置在河道的上游,距离大坝主体工程约5km。
围堰长度为10km,高度为20m。
2. 下游围堰:设置在河道的下游,距离大坝主体工程约10km。
围堰长度为5km,高度为15m。
六、导流泄水建筑物导流泄水建筑物是施工导流的重要组成部分,主要包括泄水闸、导流洞等。
在本工程中,设置一座泄水闸和两个导流洞。
1. 泄水闸:设置在上游围堰和下游围堰之间,用于控制河道水流。
闸室长度为50m,宽度为10m,共设有10孔,每孔宽度为5m。
2. 导流洞:设置在上下游围堰之间,用于引导河道水流。
导流洞直径为8m,长度为200m。
七、施工期管理1. 施工期间,定期检查围堰、泄水建筑物和河道水质,确保工程安全。
2. 针对不同水位,制定相应的施工措施,确保施工进度和质量。
3. 加强施工现场的环境保护,减少施工对河道生态环境的影响。

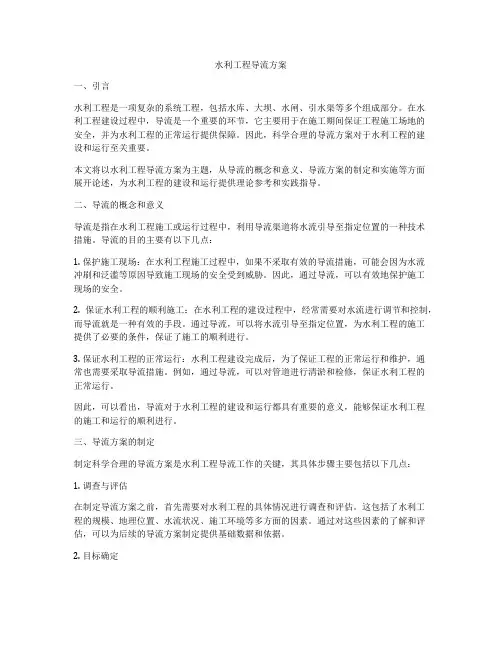

水利工程导流方案

水利工程导流方案一、引言水利工程是一项复杂的系统工程,包括水库、大坝、水闸、引水渠等多个组成部分。
在水利工程建设过程中,导流是一个重要的环节,它主要用于在施工期间保证工程施工场地的安全,并为水利工程的正常运行提供保障。
因此,科学合理的导流方案对于水利工程的建设和运行至关重要。
本文将以水利工程导流方案为主题,从导流的概念和意义、导流方案的制定和实施等方面展开论述,为水利工程的建设和运行提供理论参考和实践指导。
二、导流的概念和意义导流是指在水利工程施工或运行过程中,利用导流渠道将水流引导至指定位置的一种技术措施。
导流的目的主要有以下几点:1. 保护施工现场:在水利工程施工过程中,如果不采取有效的导流措施,可能会因为水流冲刷和泛滥等原因导致施工现场的安全受到威胁。
因此,通过导流,可以有效地保护施工现场的安全。
2. 保证水利工程的顺利施工:在水利工程的建设过程中,经常需要对水流进行调节和控制,而导流就是一种有效的手段。
通过导流,可以将水流引导至指定位置,为水利工程的施工提供了必要的条件,保证了施工的顺利进行。
3. 保证水利工程的正常运行:水利工程建设完成后,为了保证工程的正常运行和维护,通常也需要采取导流措施。
例如,通过导流,可以对管道进行清淤和检修,保证水利工程的正常运行。
因此,可以看出,导流对于水利工程的建设和运行都具有重要的意义,能够保证水利工程的施工和运行的顺利进行。
三、导流方案的制定制定科学合理的导流方案是水利工程导流工作的关键,其具体步骤主要包括以下几点:1. 调查与评估在制定导流方案之前,首先需要对水利工程的具体情况进行调查和评估。
这包括了水利工程的规模、地理位置、水流状况、施工环境等多方面的因素。
通过对这些因素的了解和评估,可以为后续的导流方案制定提供基础数据和依据。
2. 目标确定在调查和评估的基础上,需要确定导流的具体目标和要求。
这包括了导流的时间、空间、水量等具体要求。
根据这些具体要求,可以确定导流的目标和原则,为后续制定导流方案提供依据。
2017水利工程施工课程设计汇本任务书(导流设计)

《水利工程施工》课程设计任务书(水利水电工程专业)1 前言根据水利水电工程专业培养计划和《水利工程施工》教学大纲的规定,本专业的学生有一周半时间的《水利工程施工》课程设计。
本课程设计的主要目的是巩固和掌握课堂所学理论知识,培养学生运用本课程的知识解决相应实际问题的能力,并使学生在水力计算、CAD绘图、设计说明书编写等方面能得到初步训练,为毕业设计和今后的工作、学习打下坚实基础。
本次课程设计的主要容是水利水电工程施工导流设计和截流设计,以下为导流设计的相应资料。
2基本资料2.1工程概况本水电站位于XC市某村境,系YJ干流水电建设规划的梯级电站之一,距XC市公路里程约80km。
本工程主要任务是发电,水库正常蓄水位1330.00m,死水位1328.00m,总库容7.6亿m3,属日调节水库。
本工程等级为一等工程,主要水工建筑物为1级,次要建筑物为3级。
电站枢纽建筑物主要由左右岸挡水坝、中孔坝段和溢流坝段(为碾压混凝土重力坝)、消力池、右岸引水发电系统组成,右岸地下厂房装机4台600MW机组,总装机容量2400MW。
工程枢纽处地形及工程布置见附图。
大坝为碾压混凝土重力坝,坝顶高程1334.00m,最低建基面高程1166m,最大坝高168.0m,最大坝底宽153.2m,坝顶轴线长516m;整个坝体共24个坝段,从左至右由左岸挡水坝1#~9#坝段、左中孔10#坝段、溢流坝11#~14#坝段、右中孔15#坝段和右岸挡水坝16#~24#坝段组成;溢流坝段布置5孔溢流表孔,每孔净宽15m,溢流堰顶高程1311.00m;放空中孔孔口底高程1240.00m,孔口尺寸5×8m;溢流坝段下游接消力池,消力池边墙为混凝土斜边墙,消力池边墙顶高程1224.0m,建基高程分别为1166.0m、1180.0m,底板高程为1188.0m,消力池长145m。
2.2气象条件YJ流域属高原气候区,主要受高空西风环流和西南季风影响,干、湿季分明。
导流课程设计任务书

水利工程施工课程设计任务书(施工导流)一、目的与要求在巩固所学的专业知识的前提下,针对给定工程的特点及施工条件,运用施工导流的基本方法、基本原理,进行导流设计。
通过设计,要求掌握导流设计所需的基本资料的内容、导流方案的选择、导流建筑物的布置及设计、控制性进度计划的编制等,从而培养独立分析问题与解决问题的能力。
二、设计任务1、导流方案的比较、选择;2、导流标准的确定;3、选定导流方案的导流建筑物布置及设计计算;4、初选截流时段、截流流量及截流方式;5、编制控制性进度计划;三、设计成果1、设计说明书一份(12页左右)要求用图表和文字,正确表达设计依据、方法、意图和成果,文字叙述简炼,字迹工整,段句分明。
设计说明书中只列出设计计算的重要成果和分析结论。
计算过程列在计算书中,作为附件上交。
2、大图一张内容:选定导流方案的导流平面布置图;导流建筑物剖面图;围堰断面设计图。
四、基本资料1.工程概况出水洞电站位于乌江南源——三岔河中上游。
坝址在水城县南开区双营乡阿勒河的汇合口,属三岔河规划的第二个梯级,距六盘水市25km,距现有公路仅7km。
工程规模属四等工程,大坝、厂房等主要建筑物均属四级建筑物。
工程由C10砼埋块石单曲拱坝、左岸非溢流坝段冲砂孔、左岸长1397.8M的引水隧洞、左岸前池、左岸厂房等建筑物组成。
电站主要任务为发电,其装机容量为2×4000kw=8000kw,单机引用流量8m3,引水隧洞进水口采用岸边竖井式,底板高程▽1547.8m,进口段长5.6m,高2.9m。
拱坝坝顶高程▽1560.0m,坝底高程▽1529.0m,坝顶交通桥面宽5.0m,坝底宽9.5m,坝顶弧长70.7m,溢流堰顶高程▽1552.0m,溢流段长34m,净宽30m。
拱坝厚高比031,宽高比3.07。
冲砂底孔呈径向布置,长25.86m,喇叭形进口底板高程▽1535.0m,进口高5.4m,宽3.0m,孔身断面3.6×3.0m2。
水利施工导流通用方案

水利施工导流通用方案
水利施工导流是指在水利工程建设中,为了调节水流、保护工程和周边环境安全,采取一系列措施引导水流的行为。
导流通用方案通常包括以下几个方面:
1. 工程前期调研,在进行水利施工导流之前,必须进行充分的前期调研,包括对河道水流状况、地质地形情况、周边环境等进行详细的调查,以便制定合理的导流方案。
2. 导流设施选择,根据实际情况选择合适的导流设施,比如导流坝、导流闸、导流管道等,需要根据水利工程的特点和导流需求进行选择。
3. 施工方案设计,在确定了导流设施之后,需要制定详细的施工方案,包括施工工艺、安全措施、施工进度等,确保导流施工的顺利进行。
4. 安全保障措施,导流施工过程中,需要严格遵守安全操作规程,设置警示标志,配备专业人员进行监控和指挥,确保施工过程中人员和设施的安全。
5. 环境保护措施,在进行水利施工导流时,需要采取相应的环境保护措施,减少对周边生态环境的影响,确保施工过程中对环境的保护。
6. 施工验收和监测,导流施工完成后,需要进行验收和监测工作,确保导流设施的稳定性和可靠性,以及对水流的导向效果是否符合设计要求。
总的来说,水利施工导流通用方案需要综合考虑工程特点、安全保障、环境保护等多个方面,制定合理的方案并严格执行,以确保导流施工的顺利进行和工程的安全稳定。
水利工程施工课程设计任务书

《水利工程施工》课程设计任务书(水利水电工程专业)1 前言根据水利水电工程专业培养计划和《水利工程施工》教学大纲的规定,本专业的学生有一周半时间的《水利工程施工》课程设计。
本课程设计的主要目的是巩固和掌握课堂所学理论知识,培养学生运用本课程的知识解决相应实际问题的能力,并使学生在水力计算、CAD绘图、设计说明书编写等方面能得到初步训练,为毕业设计和今后的工作、学习打下坚实基础。
本次课程设计的主要内容是水利水电工程施工导流设计和截流设计,以下为导流设计的相应资料。
2 基本资料工程概况本水电站位于XC市某村境内,系YJ干流水电建设规划的梯级电站之一,距XC市公路里程约80km。
本工程主要任务是发电,水库正常蓄水位,死水位,总库容亿m3,属日调节水库。
本工程等级为一等工程,主要水工建筑物为1级,次要建筑物为3级。
电站枢纽建筑物主要由左右岸挡水坝、中孔坝段和溢流坝段(为碾压混凝土重力坝)、消力池、右岸引水发电系统组成,右岸地下厂房装机4台600MW机组,总装机容量2400MW。
工程枢纽处地形及工程布置见附图。
大坝为碾压混凝土重力坝,坝顶高程,最低建基面高程1166m,最大坝高,最大坝底宽,坝顶轴线长516m;整个坝体共24个坝段,从左至右由左岸挡水坝1#~9#坝段、左中孔10#坝段、溢流坝11#~14#坝段、右中孔15#坝段和右岸挡水坝16#~24#坝段组成;溢流坝段布置5孔溢流表孔,每孔净宽15m,溢流堰顶高程;放空中孔孔口底高程,孔口尺寸5×8m;溢流坝段下游接消力池,消力池边墙为混凝土斜边墙,消力池边墙顶高程,建基高程分别为、,底板高程为,消力池长145m。
气象条件表2 各频率设计洪水过程线地质条件本水电站枢纽区属高山峡谷地形,坝址区河道由上游至下游从S75o E逐渐变为EW向,河谷呈基本对称的“V”型河谷,临江坡高大于700m,左岸坡度40o~45o,局部段达50°~55°,右岸坡度35o~45o,50º~60º。
水利工程施工施工导流课设

标题:水利工程施工导流课程设计摘要:本文以某水利工程为例,分析了施工导流在水利工程中的重要性,介绍了施工导流的基本方式和方法,并对施工导流的实施步骤和注意事项进行了详细阐述。
通过本文,使读者对施工导流在水利工程施工中的应用有更深入的了解。
关键词:水利工程;施工导流;基本方式;实施步骤;注意事项1. 引言水利工程是关系国计民生的重要基础设施,施工导流在水利工程施工中占有举足轻重的地位。
施工导流的成功与否直接影响到水利工程的进度、质量和安全。
因此,对施工导流进行深入研究和合理应用具有重要意义。
2. 工程概况以某水利工程为例,工程位于我国南方某河流中游,是一座以灌溉、发电、防洪为主,结合航运、旅游等综合利用的水利枢纽工程。
工程主要包括主坝、副坝、溢洪道、发电厂等建筑物。
工程所在河流全长约100km,流域面积1500km²,多年平均流量为50m³/s。
3. 施工导流基本方式施工导流的基本方式可分为全段围堰法和分段围堰法。
全段围堰法是指在河流中一次性拦断河床,将水流引导至泄水建筑物下游。
分段围堰法是指在河流中分阶段进行围堰,逐步推进工程施工。
4. 施工导流方法及实施步骤4.1 明渠导流明渠导流适用于岸坡平缓或有一岸具有较宽的台地、垭口、古河道的地形。
本工程中,我们选择在河岸一侧开挖明渠,将水流引导至下游。
明渠导流具有施工简单、适合大型机械施工、有利于加速施工进度、缩短工期的优点。
4.2 隧洞导流隧洞导流是在河岸边开挖隧洞,在基坑的上下游修筑围堰,一次性拦断河床形成基坑,保护主体建筑物干地施工。
本工程中,我们选择在河岸一侧开挖隧洞,隧洞长度约为500m,洞径约为10m。
隧洞导流适用于河谷狭窄、两岸地形陡峻、山岩坚实的山区河流。
4.3 涵管导流涵管导流是利用涵管进行导流。
本工程中,我们在河岸一侧设置直径为2m的涵管,用于导流。
涵管导流适用于导流流量较小的河流或者只用来担负枯水期的导流。
4.4 施工导流实施步骤(1)施工准备:收集相关资料,了解河流水文、地质、气象等情况;制定施工导流方案,明确导流方式、导流建筑物类型等。
《水利工程施工》课程设计-提纲

《水利工程施工》课程设计任务指导书—松涛水利枢纽工程施工总进度时标网络计划编制一、课设目的在巩固所学基础知识和专业知识的前提下,运用现代组织管理工具——网络计划技术,对松涛水利枢纽的施工进度进行安排,从而进一步了解水利水电工程各项目之间的项目关系,综合掌握水利水电工程施工的全貌,培养统筹全局的观念,为今后的施工组织设计工作打下良好的基础。
二、课设任务及步骤编制松涛水利枢纽工程施工总进度时标网络计划(一)收集基本资料包括:工程概况、水文、气象、建材、地质等资料。
(二)列工程项目松涛水利枢纽系一级建筑物,由河床重力坝、右岸砼重力坝、溢洪道、右岸土坝、坝后式厂房等建筑物组成。
平面布置见原始资料图。
对于堤坝式水利水电枢纽,其关键工程一般位于河床,这时施工总进度的安排应以导流程序为主线,即以施工导截流、大坝基础开挖及处理、砼浇筑、拦洪度讯、封堵蓄水、发电为主线,列工程项目。
(1)准备工程(2)施工导截流工程采用全段围堰,全年挡水,隧洞导流2.1 导流隧洞开挖和衬砌2.2 土石戗堤预进占(利用隧洞开挖料)2.3 截流(指合龙、闭气)2.4 土石围堰加高培厚2.5 基坑排水2.6 隧洞封堵及蓄水2.7 围堰拆除(3)大坝工程3.1 河床重力坝岸坡土方开挖3.2 河床重力坝岸坡石方开挖3.3 河床重力坝河床土方开挖3.4 河床重力坝河床石方开挖3.5 河床重力坝砼浇筑3.6 河床重力坝基础帷幕灌浆3.7 河床重力坝接缝灌浆3.8 右岸砼重力坝土方开挖3.9 右岸砼重力坝石方开挖3.10 右岸砼重力坝砼浇筑3.11 右岸砼重力坝帷幕灌浆3.12 右岸砼重力坝接缝灌浆3.13 溢洪道土方开挖3.14 溢洪道石方开挖3.15 溢洪道堆砌石填方施工3.16 溢洪道砼浇筑3.17 右岸土石坝土方开挖3.18 右岸土石坝填筑(4)电站厂房及开关站工程4.1 厂房基础岸坡土石方开挖4.2 厂房基础河床土石方开挖4.3 厂房基础砼(下部)浇筑4.4 厂房基础砼(上部)浇筑4.5 1#机组安装4.6 2#、3#机组安装4.7 开关站土石方开挖4.8 开关站砼浇筑4.9 开关站设备安装(5)收尾工作(三)控制性施工进度的编制编制控制性施工进度,首先要选定关键性工程项目,根据工程特点和施工条件,拟定关键性工程项目的施工程序,在此基础上,初拟控制性施工进度表,经论证、修改、调整,最后确定控制性施工进度。
水利工程施工课程设计

水利工程施工课程设计(混凝土坝施工导流设计)计算书学院水电学院姓名学号专业班级 10级水工本(2)班指导教师一、设计任务及要求1、设计任务根据水工建筑物坝工设计选定的坝轴线及枢纽建筑物的布置,结合坝体断面结构形式,进行施工导流设计要求完成以下任务:1)对给定的有关设计资料进行分析整理;2)进行施工条件分析,选择施工方案;3)拟定导流泄水建筑物的有关尺寸;4)施工导流水力计算;5)拟定围堰的形式和尺寸。
2、基本要求1)设计说明书一份,导流布置图一幅(含上下游围堰剖面图)。
2)施工导流平面布置图应用虚实线的方式分别绘出分期导流建筑物的布置位置;3)设计中所绘制的简图、曲线等,必须按顺序附在设计计算书中。
二、设计资料(一)工程概况××水库坝址位于某城镇上游3km处,控制流域面积317km2,坝址多年平均流量11.1m3/s,年径流总量3.5×108m3,本工程是兼有防洪、发电、灌溉的水利枢纽,是该流域水利水电建设规划中的主体工程之一。
工程总库容1.6×108m3,死水位112.0m,设计洪水位130.74m,校核洪水位132.4m,水库有效库容1.0×108m3。
该工程拦河坝为混凝土重力坝,电站布置在河床右侧的非溢流坝段后面,为坝后式,坝顶全长为315m,坝顶高程为135m,其中左非溢流坝段长度为100m,溢流坝段长48m,右非溢流坝段长167m,溢流坝段布置在河床中部偏左岸,设有三孔6m×12m的弧形工作闸门,堰顶高程124m,坝底最大宽度为54m,消能方式为挑流消能。
非溢流坝段最大底宽为46.6m,厂房最大宽度为13.7m,厂坝联结段为4m。
电站装机容量为2×3200kw,引水压力钢管设在非溢流坝段内,进水口底板高程为95.0m,管径1.75m,采用单元供水的布置方式。
水轮机安装高程85.0m,设计工作水头36.0m,最大工作水头45.0m,最小工作水头27.0m。
编制水利工程施工导流方案

编制水利工程施工导流方案根据水利工程施工导流方案编制的相关要求,选择适当的施工导流方式和控制措施,以确保施工过程中水流的安全有效控制,并在保证工程施工质量的前提下,最大程度地减少对环境的影响。
1.施工导流方式选择(1)重力流量导流:适用于水位较高且流量较大的情况。
可以采用直接放流或建设过水通道进行导流。
(2)机械导流:适用于水位较低、流量较小的情况。
可以采用水泵或节制闸门进行控制导流。
2.控制措施(1)导流通道的建设:根据实际工程情况,设计合理的导流通道,确保水流能够顺畅流动,并通过加固、防护等措施,提高通道的承载能力和抗冲刷能力。
(2)堤坝加固:对于可能受到水流冲刷的堤坝部分,采取加固措施,如加设坝垫、防浪墙等,以增强其稳定性和抗冲刷能力。
(3)闸门及泵站的建设和运行控制:对于采用机械导流的方式,应建设符合要求的闸门和泵站,并通过合理的运行控制,保证导流流量的稳定和安全。
(4)安全警示标志的设置:根据实际情况,在导流区域周围设置明显的安全警示标志,提醒施工人员和周边居民注意安全,并采取必要的安全保护措施。
3.施工导流方案编制步骤(1)分析工程情况:对待施工工程的类型、规模、水位变化、地质条件等进行详细分析,了解施工导流的需求和挑战。
(2)选择导流方式:根据工程情况,选择合适的导流方式,包括重力流量导流和机械导流。
(3)设计导流通道:对于重力流量导流方式,设计合理的导流通道,包括通道位置、长度、断面形状等。
对于机械导流方式,设计合适的水泵和闸门的数量和布置。
(4)确定控制措施:根据实际情况,确定合适的控制措施,包括导流通道的加固措施、堤坝的加固措施、闸门和泵站的运行控制措施等。
(5)制定施工计划:根据导流方案,制定详细的施工计划,包括导流的启闭时间、导流通道和设备的施工顺序等。
(6)编制施工导流方案:根据以上步骤的分析和设计结果,编制完整的施工导流方案,包括方案的目的、实施步骤、控制措施、安全警示标志设置等。
水利工程导流施工方案

水利工程导流施工方案一、前言水利工程导流施工是指利用工程措施将水流引导到特定的位置,以达到减少水流速度、控制水流方向和减轻水流冲刷等目的。
导流施工是水利工程建设中非常重要的一环,对于确保工程的安全和稳定性具有重要意义。
因此,本文将围绕水利工程导流施工方案展开讨论,以期能够为相关工程提供有效的指导和参考。
二、施工前的准备工作1、确定导流方案:根据工程的具体情况和要求,确定合适的导流方案,包括导流渠道的位置、尺寸和形式等内容。
2、设计导流结构:依据导流方案,设计相关导流结构,包括导流坝、导流渠道、导流闸门等。
3、材料准备:根据设计要求和施工需要,采购和储备导流施工所需的材料和设备,确保施工过程中的有效供应和使用。
4、安全措施:制定并实施相关的安全管理措施,包括场地、设备和人员的安全,以保障施工过程中的安全和稳定。
三、导流施工的具体步骤导流施工的具体步骤主要包括以下几个方面:1、场地准备:清理和整理施工场地,确保施工区域的平整和清洁。
2、导流结构建设:根据设计要求,建设导流结构,包括导流坝、导流渠道和导流闸门等。
在建设过程中,要确保施工质量和施工进度,以满足后续导流施工的需要。
3、导流设备安装:安装和调试导流设备,包括导流闸门、水泵等,确保其正常运行和有效使用。
4、导流施工:进行导流施工,将水流引导到特定位置,以达到工程要求和设计标准。
5、施工监测:及时对导流施工过程进行监测和检测,确保施工的有效进行和质量控制。
四、导流施工中需要注意的问题1、安全管理:导流施工过程中,要严格遵守相关的安全管理规定,确保施工人员的安全和施工现场的安全。
2、工程质量:导流施工要严格按照设计要求和标准进行,确保施工质量和工程的稳定性。
3、环境保护:在导流施工过程中,要注意保护施工现场周边的环境,确保环境的清洁和安全。
4、资源利用:合理利用施工资源和材料,避免浪费和污染,提高资源利用率和环境可持续性。
5、施工管理:对导流施工过程进行有效的管理和控制,确保施工计划的顺利进行,及时处理和解决施工中的问题和难点。
编制水利工程施工导流方案

编制水利工程施工导流方案一、编制目的水利工程施工导流方案是指在水利工程施工过程中,针对导流工作所做的详细计划和安排。
编制此方案的目的是为了保证施工过程的安全、顺利和高效进行,同时也是为了保障周围环境的安全和水资源的合理利用。
二、施工导流工程概述导流工程是指在水利工程建设施工中,为了排水或者改变水流方向而进行的一系列工程。
导流工程包括围堰、引水隧洞、溢洪道、泄洪闸、挖渠等多种方式。
在水利工程施工中,导流工程是非常重要的一环,它直接关系到施工的安全、施工进度和工程质量。
三、导流工程方案编制原则1. 安全第一:导流工程方案编制的首要原则是安全。
在考虑方案时,必须充分考虑周围环境、水利工程的安全、施工人员的安全等综合因素。
2. 经济合理:导流工程方案要在保证安全的前提下,尽可能采用经济合理的方法,减少浪费和成本。
3. 环保节能:导流工程方案要充分考虑环境保护和节能减排的原则,减少对周围环境的影响。
4. 全面可行:导流工程方案要综合考虑各项因素,确保方案的全面可行,并包含部署、监测、应急措施等方面的内容。
四、导流工程方案编制步骤1. 工程资料搜集:在编制导流工程方案之前,需要充分搜集有关水利工程的相关资料,包括地形地貌、水文水资源、气候环境、地质岩土等资料。
2. 工程条件评价:对水利工程施工条件进行综合评价,确定导流工程的基本要求和技术指标。
3. 方案设计:根据工程条件评价的结果,进行导流工程方案设计,包括导流工程的形式、大小、位置、布设等。
4. 安全评估:对导流工程方案进行安全评估,确保方案的安全可靠。
5. 环境评估:对导流工程方案进行环境评估,评估导流工程可能对周围环境造成的影响,提出相应的保护措施。
6. 方案优化:对方案进行综合评价和优化,确保方案的经济合理、全面可行。
7. 编制导流工程方案报告:根据上述步骤,编制导流工程方案报告,包括方案设计、安全评估、环境评估、应急预案等内容。
五、导流工程方案实施1. 施工人员培训:在实施导流工程方案之前,对相关施工人员进行培训,使他们熟悉导流工程方案的内容和要求。
导流方案课程设计

导流方案课程设计一、教学目标本课程旨在让学生掌握导流方案的基本概念、设计方法和实施步骤。
通过学习,学生应能理解导流方案在工程中的应用,提高解决实际问题的能力。
具体目标如下:1.知识目标:(1)掌握导流方案的基本原理和分类;(2)了解导流方案的设计方法和流程;(3)熟悉导流方案在工程中的应用案例。
2.技能目标:(1)能运用所学知识分析和解决实际问题;(2)具备初步的导流方案设计能力;(3)学会使用相关软件工具进行导流方案模拟。
3.情感态度价值观目标:(1)培养学生对水利工程的兴趣和责任感;(2)增强学生团队协作和创新意识;(3)培养学生关注国家水利事业发展,树立为国家富强做贡献的意识。
二、教学内容本课程主要内容包括导流方案的基本概念、设计方法和实施步骤。
具体安排如下:1.导流方案的基本概念:(1)导流方案的定义及分类;(2)导流方案的设计原则;(3)导流方案的应用范围。
2.导流方案的设计方法:(1)设计流程及基本步骤;(2)设计参数的选取与计算;(3)设计方案的优化。
3.导流方案的实施步骤:(1)施工准备;(2)施工技术;(3)施工与管理。
4.导流方案应用案例分析:(1)案例一:某河流导流方案设计;(2)案例二:某水库导流方案实施;(3)案例三:某水电站导流方案优化。
三、教学方法本课程采用多种教学方法,以激发学生的学习兴趣和主动性:1.讲授法:讲解导流方案的基本概念、设计方法和实施步骤;2.讨论法:学生就案例进行分析讨论,提高解决问题的能力;3.案例分析法:分析实际工程案例,让学生深入了解导流方案的应用;4.实验法:安排现场实习,使学生掌握导流方案的实施技巧。
四、教学资源为实现教学目标,我们将采用以下教学资源:1.教材:选用权威、实用的教材,为学生提供系统、全面的学习资料;2.参考书:提供相关领域的参考书籍,丰富学生的知识体系;3.多媒体资料:制作精美的课件,提高课堂教学效果;4.实验设备:为学生提供现场实习机会,增强实践能力。
(完整word版)水利工程施工截流课程设计说明书

6.31
0.00
0.5
1.84
0.27
0.380
6.31
26.46
1
2.34
0.43
0.385
6.57
40.10
1.5
2.84
0.53
0.385
6.97
56.88
2
3.34
0.60
0.385
7.37
76.70
2.5
3.84
0.65
0.385
7.77
99.69
3
4.34
0.69
0.385
8.17
2.84
0.53
0.385
16.97
138.46
2
3.34
0.60
0.385
17.37
180.75
2.5
3.84
0.65
0.385
17.77
227.95
3
4.34
0.69
0.385
18.17
280.05
3.5
4.84
0.72
0.385
18.57
337.08
4
5.34
0.75
0.385
18.97
399.05
1.40
3.11
非淹没流
三角形
1.175
4
导截流工程中确定材料用料及用量时首先要计算戗堤龙口处的断面流速,龙口流速计算公式为:
式中, 为龙口计算断面水深,根据设计截流方法、断面类型、出流类型根据规范求得。
图1 河床剖面图
表1 坝址处天然水位~流量关系
流 量(m3/s)
250
317
2017年水利工程施工课程设计任务书(导流设计)

《水利工程施工》课程设计任务书(水利水电工程专业)1 前言根据水利水电工程专业培养计划和《水利工程施工》教学大纲的规定,本专业的学生有一周半时间的《水利工程施工》课程设计。
本课程设计的主要目的是巩固和掌握课堂所学理论知识,培养学生运用本课程的知识解决相应实际问题的能力,并使学生在水力计算、CAD绘图、设计说明书编写等方面能得到初步训练,为毕业设计和今后的工作、学习打下坚实基础。
本次课程设计的主要内容是水利水电工程施工导流设计和截流设计,以下为导流设计的相应资料。
2 基本资料2.1工程概况本水电站位于XC市某村境内,系YJ干流水电建设规划的梯级电站之一,距XC市公路里程约80km。
本工程主要任务是发电,水库正常蓄水位1330.00m,死水位1328.00m,总库容7。
6亿m3,属日调节水库.本工程等级为一等工程,主要水工建筑物为1级,次要建筑物为3级。
电站枢纽建筑物主要由左右岸挡水坝、中孔坝段和溢流坝段(为碾压混凝土重力坝)、消力池、右岸引水发电系统组成,右岸地下厂房装机4台600MW机组,总装机容量2400MW。
工程枢纽处地形及工程布置见附图。
大坝为碾压混凝土重力坝,坝顶高程1334。
00m,最低建基面高程1166m,最大坝高168.0m,最大坝底宽153。
2m,坝顶轴线长516m;整个坝体共24个坝段,从左至右由左岸挡水坝1#~9#坝段、左中孔10#坝段、溢流坝11#~14#坝段、右中孔15#坝段和右岸挡水坝16#~24#坝段组成;溢流坝段布置5孔溢流表孔,每孔净宽15m,溢流堰顶高程1311.00m;放空中孔孔口底高程1240.00m,孔口尺寸5×8m;溢流坝段下游接消力池,消力池边墙为混凝土斜边墙,消力池边墙顶高程1224.0m,建基高程分别为1166。
0m、1180.0m,底板高程为1188。
0m,消力池长145m。
2。
4地质条件本水电站枢纽区属高山峡谷地形,坝址区河道由上游至下游从S75o E逐渐变为EW向,河谷呈基本对称的“V”型河谷,临江坡高大于700m,左岸坡度40o~45o,局部段达50°~55°,右岸坡度35o~45o,50º~60º。
导流施工课程设计

导流施工课程设计一、教学目标本节课的教学目标是让学生掌握导流施工的基本概念、原理和施工方法,能够分析并解决实际工程中的导流施工问题。
具体目标如下:1.掌握导流施工的定义、分类和应用范围。
2.理解导流施工的基本原理和施工流程。
3.熟悉导流施工中的关键技术和安全措施。
4.能够运用所学知识分析和解决实际工程中的导流施工问题。
5.能够熟练操作相关设备,进行导流施工的实际操作。
情感态度价值观目标:1.培养学生对导流施工行业的兴趣和热情,提高学生对工程技术的认识。
2.培养学生团队合作、创新精神和责任感,使学生在实际工程中能够发挥积极作用。
二、教学内容根据课程目标,本节课的教学内容主要包括以下三个方面:1.导流施工的基本概念、分类和应用范围。
2.导流施工的基本原理和施工流程。
3.导流施工中的关键技术和安全措施。
具体的教学大纲如下:1.导流施工的基本概念、分类和应用范围(20分钟)1.1 导流施工的定义1.2 导流施工的分类1.3 导流施工的应用范围2.导流施工的基本原理和施工流程(30分钟)2.1 导流施工的基本原理2.2 导流施工的施工流程3.导流施工中的关键技术和安全措施(20分钟)3.1 导流施工的关键技术3.2 导流施工的安全措施三、教学方法为了提高教学效果,本节课将采用多种教学方法相结合的方式进行教学。
具体方法如下:1.讲授法:通过讲解导流施工的基本概念、原理和施工方法,使学生掌握相关知识。
2.案例分析法:通过分析实际工程中的导流施工案例,使学生能够将理论知识运用到实际问题中。
3.实验法:安排现场实验或模拟实验,让学生亲自动手操作,加深对导流施工的理解。
四、教学资源为了支持教学内容和教学方法的实施,本节课将准备以下教学资源:1.教材:选用权威、实用的教材,为学生提供系统的理论知识。
2.参考书:提供相关领域的参考书籍,丰富学生的知识体系。
3.多媒体资料:制作精美的PPT、视频等多媒体资料,提高学生的学习兴趣。
水利工程施工——导流

缺口、梳齿泄流侧收缩系数ε曲线
台形堰(土石过水围堰通常属于这种类型。)
• 据日本车间试验,提出三种流态 (自由出流、过渡 流态、淹没出流) 的出流公式为:
Q mp B 2g H
3 2
mp——台形堰流量系数,见表(6) σp——过渡流淹没系数,见表(6) φp——淹没出流的流量系数,见表(6)
弧形堰形状系数η
河槽形状 宽河槽 窄河槽 Α
15
0.71 0.83
30
0.35 0.48
45
0.20 0.28
60
0.11 0.13
75
0.04 0.04
90
0 0
• 河床上修建水工建筑物,将改变天然的水 水流衔接与消能 ——底流消能 流特性。为了消减集中下泄水流造成的严 重冲刷,应处理好水流衔接和消能。
表(1)分期导流的流态界限
宽顶堰 L/H=2.5~20 自由出流 HS<1.25HK HS<0.8H0 淹没出流 HS≥1.25HK HS≥0.8H0 缓流 I<IK H0>HK 明渠流 L/H>20 急流 I>IK k0<hk
H0——上游水头
h0——正常水深
hk——临界水深
• (1)对于淹没堰流,通过束窄河床的泄水流量Q近 似按下式计算:
≈
≈
0
0
0.29+0.32H/P1
0.28+0.37H/P1
0.45
0.25
1.090
1.032
0.200
0.124
0.8
0.8
2.6
2.6
侧堰(侧堰的轴线与水流方向平行)
• 分期围堰的纵向围堰缺口过水属于此种类型,直 角分水的侧堰泄水流量公式为:
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《水利工程施工》课程设计任务书(水利水电工程专业)1 前言根据水利水电工程专业培养计划与《水利工程施工》教学大纲的规定,本专业的学生有一周半时间的《水利工程施工》课程设计。
本课程设计的主要目的就是巩固与掌握课堂所学理论知识,培养学生运用本课程的知识解决相应实际问题的能力,并使学生在水力计算、CAD绘图、设计说明书编写等方面能得到初步训练,为毕业设计与今后的工作、学习打下坚实基础。
本次课程设计的主要内容就是水利水电工程施工导流设计与截流设计,以下为导流设计的相应资料。
2 基本资料2、1工程概况本水电站位于XC市某村境内,系YJ干流水电建设规划的梯级电站之一,距XC市公路里程约80km。
本工程主要任务就是发电,水库正常蓄水位1330、00m,死水位1328、00m,总库容7、6亿m3,属日调节水库。
本工程等级为一等工程,主要水工建筑物为1级,次要建筑物为3级。
电站枢纽建筑物主要由左右岸挡水坝、中孔坝段与溢流坝段(为碾压混凝土重力坝)、消力池、右岸引水发电系统组成,右岸地下厂房装机4台600MW机组,总装机容量2400MW。
工程枢纽处地形及工程布置见附图。
大坝为碾压混凝土重力坝,坝顶高程1334、00m,最低建基面高程1166m,最大坝高168、0m,最大坝底宽153、2m,坝顶轴线长516m;整个坝体共24个坝段,从左至右由左岸挡水坝1#~9#坝段、左中孔10#坝段、溢流坝11#~14#坝段、右中孔15#坝段与右岸挡水坝16#~24#坝段组成;溢流坝段布置5孔溢流表孔,每孔净宽15m,溢流堰顶高程1311、00m;放空中孔孔口底高程1240、00m,孔口尺寸5×8m;溢流坝段下游接消力池,消力池边墙为混凝土斜边墙,消力池边墙顶高程1224、0m,建基高程分别为1166、0m、1180、0m,底板高程为1188、0m,消力池长145m。
2、4地质条件本水电站枢纽区属高山峡谷地形,坝址区河道由上游至下游从S75o E逐渐变为EW向,河谷呈基本对称的“V”型河谷,临江坡高大于700m,左岸坡度40o~45o,局部段达50°~55°,右岸坡度35o~45o,50º~60º。
枯水期江水位1205m时,水面宽90~110m,正常蓄水位1330m时,相应谷宽396~440m。
枢纽区出露地层主要为二叠系上统玄武岩组(P2β),下游将涉及二叠系下统平川组(P1P)灰岩及砂岩,第四纪覆盖层分布较为广泛。
第四系覆盖层主要为现代河床冲积物以及分布于两岸谷坡的崩坡积,坡残积、少量冲沟内的洪积物,两岸的阶地堆积物零星分布。
河床覆盖层厚1、0~35.8m。
玄武岩坚硬性脆,而且经受多次构造作用,加之成岩过程中发育有大量的原生节理,岩石各向异性比较突出,使节理发育规律性差,方向较分散。
枢纽区以中陡倾裂隙为主导优势,占裂隙总数80%以上,且分布普遍,缓倾角裂隙数量相对较少,但分布仍具有一定普遍性,裂隙产状在各部位差异较大,浅表部沿该组裂隙卸荷强烈,大部分充填次生泥。
上游围堰地基:据钻孔揭示,河床覆盖层最厚约35m,基岩岩性为P2β21杏仁状玄武岩及斑状玄武岩与P2β22杏仁状玄武岩、致密状玄武岩,根据覆盖层结构特征由下至上主要分为三层。
Ⅰ层:卵砾石夹砂层,厚4~10m,主要分布于河床中心,卵砾石成份主要为远源物质,如大理岩,花岗岩等,磨园度较好,砂为中粗砂,物质结构较紧密。
分布于河床底部。
Ⅱ层:孤块碎石夹砂砾石层,厚8~19m,结构较松散,局部架空。
孤、块石较多,孤、块及碎石成份主要为斑状玄武岩,新鲜坚硬。
分布于河床中下部。
Ⅲ层:含漂卵砾石夹砂层,厚6~17m,漂、块石较多,结构较松散,漂石成分主要为花岗岩,卵砾石主要为砂岩、花岗岩、大理岩等。
分布于河床上部。
第Ⅰ层厚度小,局部分布。
Ⅱ、Ⅲ层厚度相对较大,分布连续,总体粗颗粒组成骨架,结构较松散,局部架空,根据注水资料河床覆盖层透水性为:K=3、32×10-2~8、25×10-1cm/s,可能为管涌土,透水性强,需采取适宜的防渗与排水措施以及合适的施工方法。
围堰两侧边坡整体稳定,但大致顺坡向的错动带及裂隙对局部边坡稳定不利。
由于P2β21、P2β22岩体中裂隙发育,河床下部基岩为弱风化,基岩透水性为Lu=1、2~12Lu,透水性强,应切实按照设计要求作好防渗措施。
下游围堰地基:据勘测,河床覆盖层最厚约33m,由于施工弃渣原因,河床覆盖层厚度有所改变,结构特征与上围堰相近,但厚度略有差异。
Ⅰ层:卵砾石夹砂层,厚2~5m,分布于河床底部。
Ⅱ层:块碎石夹砂砾石层,厚6~14m,孤、块石较多,局部为含泥块碎石,分布于河床中下部。
Ⅲ层:含泥漂卵砾石夹砂层,厚13~21m,块石及漂砾较多,局部夹细砂透镜体,厚0、3~0.4m,分布于河床上部。
根据注水资料河床覆盖层透水性为:K=1、0×10-1~1、53×10-1cm/s,可能为管涌土,由于土体结构较松散,透水性强,需采取适宜的防渗与排水措施以及合适的施工方法。
堰基岩体为P2β14角砾熔岩与P2β13-2火山角砾集块岩、枕状玄武岩,弱风化上段下限,在河床位置最低高程约1150m,厚4~20m,下部弱风化基岩透水性为1、2~11Lu渗透性较强,应按设计方案做好防渗处理。
2、5交通及场地本工程有铁路、国道及其她简易公路可到达,对外交通运输较方便。
场内修建有进场公路、左右岸高线公路及其连接线、左右岸缆机平台公路、左右岸低线公路等,其中经左右岸低线公路可达到导流泄水建筑物进出口及上下游堰肩。
本工程地处高山峡谷地带,岸坡陡峻,阶地不发育,坝区附近可供利用的平缓山坡及滩地很少,除坝址附近库区沿江右岸黑水沟口至虎山滩分布有少量缓坡地带外,工程主要场地集中在大坝附近右岸的黑水沟内、竹子坝沟内,大坝下游左岸2.5km打罗沟沟口,大坝下游左岸3.0km大桥沟沟口及沟内,大坝下游左岸10km大盐池等较为平缓地带。
2、6材料、技术供应条件本电站所需建筑材料包括当地天然建材与外来建材两部分。
天然建材主要为混凝土砂石骨料与防渗土料。
通过对坝区周围的调查表明,坝区附近天然砂石料贫乏,远不能满足工程要求,但生产人工骨料的石料储量丰富,且距坝址较近。
石料场主要有在坝址右坝肩上侧、竹子坝沟上缘山体的玄武岩料场,储量约1925万m3;土料场有温泉堡料场,储量约96、8万m3。
外来建材主要有水泥、粉煤灰、木材、钢筋、炸药及油料等,均在XC市可购买,施工用电由某市电力系统供应。
2、7施工工期工程准备期从第一年3月导流工程施工及坝肩开挖准备工程开始至第三年2月具备下基坑条件,工期24个月;主体工程施工期从第三年2月基坑开挖开始至第七年7月初第一台机组发电,工期52个月;工程完建期从第七年7月到第八年7月,工期12个月。
本工程总工期88个月,即第一年3月~第七年7月。
其中,大坝混凝土施工进度计划安排如下:(1)大坝基础垫层常态混凝土浇筑开始日期:第四年2月1日;(2)大坝碾压混凝土浇筑开始日期:第四年4月1日;(3)1265m以下大坝及溢流面浇筑完成日期:第六年4月30日;(4)大坝常态与碾压混凝土浇筑完成日期:第六年10月31日;(5)放空中孔工作闸门安装完成日期:第六年4月30日;(6)放空中孔检修闸门安装完成日期:第六年10月31日;(7)大坝帷幕灌浆完成日期:第六年10月31日;(8)上游围堰拆除完成日期:第六年10月31日;(9)下游围堰拆除完成日期:第六年4月30日;(10)导流泄水建筑物下闸日期:第六年11月初;(11)导流泄水建筑物封堵完成日期:第七年4月30日;(12)大坝表孔金属结构安装完成日期:第七年4月30日;(13)大坝完工日期:第七年4月30日;(14)1265m以上溢流面完工日期:第六年8月31日;(15)消力池完工日期:第六年3月31日;(16)第一台机组发电时间:第七年7月1日。
3 设计任务根据本工程枢纽建筑物的布置及坝体断面结构形式,结合施工条件,进行施工导流设计,要求完成以下任务:(1)选择导流方式(全段围堰法or分段围堰法?隧洞导流or明渠导流?)(2)确定导流设计流量(包括选择导流标准与划分导流时段)(3)选择导流方案(包括初期、中期与后期导流方案)(4)导流建筑物布置及设计(包括导流挡水建筑物及导流泄水建筑物)(5)导流水力计算(无压流、半有压流、有压流)4 成果要求(1)设计说明书:20~30页。
应能简明扼要地表达出设计思路,包括设计基本资料的应用,导流方式选择、导流设计流量确定、导流建筑物设计及布置的理由,要求逻辑清楚,语句通顺;导流水力计算应包括计算公式、过程与成果。
(2)图纸:A3图纸2张。
第1张为施工导流平面布置图,采用虚实线的方式绘出导流建筑物的布置位置;第2张为导流建筑物横剖面图。
应有正规图框。
(3)成果提交时间:(4)答辩方式:5 参考资料(1)讨论课所用资料(锦屏一级水电站可研报告)(2)《水利工程施工》(第6版)教材(3)《水利水电工程施工组织设计规范》(SL303-2004)(4)《水利水电工程施工组织设计手册》第一卷施工规划第二篇施工导流(5)《水力设计手册》第六篇水工隧洞的水力计算(6)《水利水电工程施工过程中的水流控制》王民寿编(7)《水利水电施工导流图集》设计提示(1)选择导流方式主要参考《水利工程施工》(第6版)教材第一章与《水利水电工程施工组织设计手册》(以下简称为《手册》)第一卷施工规划第二篇施工导流第四章导流规划与设计P418~419页,再结合本工程地形地质等资料来选择。
(2)确定导流设计流量导流设计流量一般需要结合导流标准与导流时段的分析来决定。
划分导流时段,可参考《水利工程施工》(第5版)教材P30页。
选择导流标准,可参考《水利水电工程施工组织设计规范》(SL303-2004)、《水利工程施工》(第6版)教材P29页。
注意:导流标准不仅包括初期导流标准,还应包括坝体挡水度汛标准,截流、下闸、封堵、蓄水标准。
由于资料所限,主要依据所给工程资料与《水利水电工程施工组织设计规范》(SL303-2004)来定性选择初期导流标准,不考虑导流标准风险决策。
另外,参考本流域上其她水电工程,初步拟定上游围堰最大堰高约55m,使用年限约3年。
(3)选择导流方案参考所用资料(锦屏一级水电站可研报告)P18~22页。
(4)导流建筑物布置及设计围堰布置参考《水利工程施工》(第6版)。
导流泄水建筑物布置参考《水利工程施工》(第6版),或《手册》第一卷施工规划第二篇施工导流有关章节。
导流建筑物设计参考资料(锦屏一级水电站可研报告)P25~42页。
如果导流泄水建筑物确定为导流隧洞,以下要点可供设计时参考:①选择隧洞断面形式:参考《手册》P429页,定性比较;②拟定隧洞断面尺寸:由于资料所限,可不进行经济断面计算;隧洞断面尺寸按有压流设计,断面最大平均流速不超过20m/s来确定;③隧洞衬砌:衬砌厚度应根据地质资料与衬砌计算最终确定,由于所给地质资料不详,洞身全长均暂按全断面钢筋混凝土衬砌,衬砌厚度取洞径或洞宽的1/8~1/12,参考《水工建筑物》(第5版)教材P396页;④洞口位置:取决于地形、地质条件,洞顶岩层厚度h应满足成洞要求,实际工程中,h可常取1~1、5倍洞门开挖宽度,参考《水利水电工程施工过程中的水流控制》P66页表3-21;⑤进口形式:参考《水力设计手册》第六篇水工隧洞的水力计算P417页;⑥进出口高程及底坡:参考《手册》第一卷施工规划第二篇施工导流P429页,出口高程不宜低于河床高程1200、00m,底坡可取1‰~5‰,底坡取大些,设计成陡坡,可增大泄水能力,也会简化无压流的水力计算;⑦导流隧洞进出口的绘制:参考《水利水电施工导流图集》简单绘制。
