电机抱闸知识
直流电机抱闸驱动电路原理_概述说明以及解释
直流电机抱闸驱动电路原理概述说明以及解释1. 引言1.1 概述直流电机抱闸驱动电路是一种常见的电路，用于控制直流电机的启动、停止和转向。
抱闸驱动电路通过控制信号输入和逻辑解析，实现对电机的控制。
本文将对直流电机抱闸驱动电路的原理进行详细说明和解释。
1.2 文章结构本文分为五个部分，分别是引言、直流电机的工作原理、抱闸驱动电路的概述、直流电机抱闸驱动电路的工作原理解释以及结论及展望。
1.3 目的本文旨在介绍直流电机抱闸驱动电路的原理，并详细解释其工作过程。
通过阐述其概述、分类特点以及优缺点，读者可以全面了解这种驱动方式在不同应用领域中的使用情况。
此外，该篇文章还将对信号输入与控制逻辑解析、信号转换与功率放大解析以及马达启动与停止过程进行深入讲解，帮助读者更好地理解和应用直流电机抱闸驱动电路。
以上为文章“1. 引言”部分内容。
2. 直流电机的工作原理2.1 电机基本原理直流电机通过直接提供或变换直流电源来产生转动力，是一种将电能转化为机械能的设备。
其基本构成包括定子（静子）和转子（动子）。
定子通常由绕组、铁芯和端盖组成，而转子则由磁极、绕组和轴心组成。
直流电机的工作原理可简单地描述为：当通过定子绕组施加一个与磁场正交的直流电流时，会在磁场中产生一个力矩，使得转子开始旋转。
这是由于磁场与传导系数所产生的洛伦兹力相互作用引起的。
2.2 直流电机结构直流电机有不同类型的结构，常见的有分解架式和整体架式两种。
其中，分解架式包含了割平开槽型、差弱法等结构形式；整体架式则包括了齐纳励磁法、复合励磁法等结构形式。
无论是哪种结构形式，直流电机都包含了固定在外壳内部并连接到功率源上的定子线圈以及安装在轴上并能自由旋转的转子。
2.3 直流电机的应用领域直流电机在各个行业中都有广泛的应用。
例如，在工业领域，直流电机主要用于驱动各类设备和机械，如风机、泵机、输送带和升降装置等。
此外，在汽车和交通运输领域，直流电机被应用于汽车座椅调节器、风挡刷动力系统和车辆动力传动系统等。
电机抱闸原理
1、电磁抱闸的线圈与电机并联；2、电机有电，电磁抱闸的线圈也就有电；3、电机没电，电磁抱闸的线圈也就没电；三相异步电动机切除电源后依靠惯性还要转动一段时间（或距离）才能停下来，而生产中起重机的吊钩或卷扬机的吊篮要求准确定位；万能铣床的主轴要求能迅速停下来；升降机在突然停电后需要安全保护和准确定位控制…等。
这些都需要对拖动的电动机进行制动，所谓制动，就是给电动机一个与转动方向相反的转矩使它迅速停转（或限制其转速）。
制动的方法一般有两类：机械制动和电气制动。
（一）机械制动利用机械装置使电动机断开电源后迅速停转的方法叫机械制动。
常用的方法：电磁抱闸制动。
1、电磁抱闸的结构：主要由两部分组成：制动电磁铁和闸瓦制动器。
制动电磁铁由铁心、衔铁和线圈三部分组成。
闸瓦制动器包括闸轮、闸瓦和弹簧等，闸轮与电动机装在同一根转轴上。
2、工作原理：电动机接通电源，同时电磁抱闸线圈也得电，衔铁吸合，克服弹簧的拉力使制动器的闸瓦与闸轮分开，电动机正常运转。
断开开关或接触器，电动机失电，同时电磁抱闸线圈也失电，衔铁在弹簧拉力作用下与铁芯分开，并使制动器的闸瓦紧紧抱住闸轮，电动机被制动而停转。
3、电磁抱闸制动的特点机械制动主要采用电磁抱闸、电磁离合器制动，两者都是利用电磁线圈通电后产生磁场，使静铁芯产生足够大的吸力吸合衔铁或动铁芯(电磁离合器的动铁芯被吸合，动、静摩擦片分开)，克服弹簧的拉力而满足工作现场的要求。
电磁抱闸是靠闸瓦的摩擦片制动闸轮．电磁离合器是利用动、静摩擦片之间足够大的摩擦力使电动机断电后立即制动。
优点：电磁抱闸制动，制动力强，广泛应用在起重设备上。
它安全可靠，不会因突然断电而发生事故。
缺点：电磁抱闸体积较大，制动器磨损严重，快速制动时会产生振动。
4、电动机抱闸间隙的调整方法①停机。
（机械和电气关闭确认、泄压并动力上锁，并悬挂"正在检修"、"严禁启动"警示牌。
）②卸下扇叶罩；③取下风扇卡簧,卸下扇叶片；④检查制动器衬的剩余厚度(制动衬的最小厚度)；⑤检查防护盘:如果防护盘边缘已经碰到定位销标记时,必须更换制动器盘；⑥调整制动器的空气间隙：将三个(四个)螺栓拧紧到空气间隙为零,再将螺栓反向拧松角度为120°,用塞尺检查制动器的间隙(至少检查三个点),应该均匀且符合规定值;不对请重新调整；（注：抱闸的型号不同，其反向拧松的角度、制动器的间隙也不一样）。
SEW电机抱闸功能介绍
制动器控制单元分类
工作原理：
1. 通过整流后直流电控制线圈，实现电 磁力单向控制。
2. 一般为AC150-400V供电，个别需要 用DC24V直接供电。
3. 按照安装位置分为柜内安装和接线盒 内安装。可根据实际情况来选择。
4. 驱动电机的尺寸不同，需要选择不同 型号（线圈阻值不同）
接线盒安装
• 交流防爆电机 —整流块必须安装在开关柜内。
故模块内部过流保护，造成上端跳闸。
SGMDY BPD&MS
凝心 聚力 创 未来
Y01B
制动线圈
15
典型案例分析
电机刹车抱闸模块测量
抱闸模块测量分为带电测量电压法和不带电测量电阻法。
一、带电测量模块输出电压，此方法在不用拆线时测量比较 快速。以SPD008夹紧电机抱闸模块（BGE1.5）为例：
4号蓝与1号白线间电压：160V左右 4号蓝与3号红线间电压：240V左右 3号红与1号白线间电压： 80V左右 二、不带电时测量模块接线端间的电阻。 1号与5号间正向阻值约0.5兆欧，反向约10兆欧 1号与2号间正向阻值约0.7兆欧，反向约10兆欧 2号与5号间正向阻值约90千欧，反向约100千欧 其他端子间均不通。 如测量的电压和阻值差别较大，说明模块损坏 ，需更换 模块。
安装在接线盒的整流元件
安装在开关柜的整流元件
SGMDY BPD&MS
凝心 聚力 创 未来
3
制动器结构、工作原理
1 2 3
4 5 SGMDY BPD&MS
电机抱闸结构
6 8 9
10
11
Schnitt_00871.cdr
工作原理：电磁抱闸线圈得电(DC)，衔铁 吸合，克服弹簧的拉力使制动器的闸瓦与 闸轮分开。断开开关或接触器，电磁抱闸 线圈失电，衔铁在弹簧拉力作用下与铁芯 分开，并使制动器的闸瓦紧紧抱住闸轮， 电动机被制动而停转。
电机抱闸原理
电机抱闸原理
电机抱闸是一种常见的电动机制动装置，主要用于机械设备的停止或刹车操作。
它通过改变电流方向，使电机产生电力反作用力，从而实现制动目的。
电机抱闸的原理是利用电磁感应的法拉第电磁感应定律，根据磁场的变化产生电动势的原理。
当电机停止供电时，电流突然中断，导致电机绕组中的磁场消失。
根据法拉第电磁感应定律，磁场消失的同时会产生一个反向电动势。
这个反向电动势会导致电流产生一个方向相反的瞬间短路，使得电流从电机绕组中通过。
在电机绕组中引入抱闸线圈，当电机停止供电后，由于抱闸线圈的存在，电流无法立即中断，而是产生了一个反方向的感应电流。
这个感应电流产生的磁场与电机绕组中原有的磁场方向相反，由于磁场之间存在斥力，所以会产生一个制动力。
这个制动力使得电机停止工作或者减速旋转，实现了制动的效果。
需要注意的是，电机抱闸的制动力不是靠电磁吸力实现的，而是通过反向感应电流产生的磁场产生的磁力来实现制动。
因此，电机抱闸在制动过程中对电机的机械和电气系统都会产生一定的影响，需要根据具体的应用需求和电机参数来选择合适的抱闸装置。
电机抱闸原理

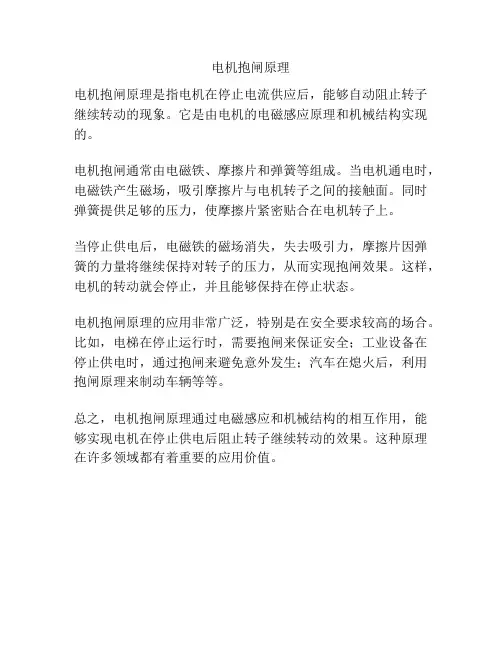

电机抱闸原理
电机抱闸原理是指电机在停止电流供应后，能够自动阻止转子继续转动的现象。
它是由电机的电磁感应原理和机械结构实现的。
电机抱闸通常由电磁铁、摩擦片和弹簧等组成。
当电机通电时，电磁铁产生磁场，吸引摩擦片与电机转子之间的接触面。
同时弹簧提供足够的压力，使摩擦片紧密贴合在电机转子上。
当停止供电后，电磁铁的磁场消失，失去吸引力，摩擦片因弹簧的力量将继续保持对转子的压力，从而实现抱闸效果。
这样，电机的转动就会停止，并且能够保持在停止状态。
电机抱闸原理的应用非常广泛，特别是在安全要求较高的场合。
比如，电梯在停止运行时，需要抱闸来保证安全；工业设备在停止供电时，通过抱闸来避免意外发生；汽车在熄火后，利用抱闸原理来制动车辆等等。
总之，电机抱闸原理通过电磁感应和机械结构的相互作用，能够实现电机在停止供电后阻止转子继续转动的效果。
这种原理在许多领域都有着重要的应用价值。
带抱闸的电机工作原理
带抱闸的电机工作原理嘿，朋友们！今天咱来唠唠带抱闸的电机工作原理。
你说这带抱闸的电机啊，就好比是一辆汽车，电机本身呢就是那发动机，让车子跑起来。
而抱闸呢，就像是汽车的刹车系统。
想象一下，电机呼呼转着，带动着各种设备干活儿。
可有时候，咱得让它停下来啊，不能任由它疯转呀，这时候抱闸就起作用啦！它能紧紧抱住电机轴，让电机乖乖听话，说停就停。
这抱闸里面啊，通常有个刹车片，就跟咱们自行车的刹车皮差不多。
当需要刹车的时候，通过一些神奇的机制，让刹车片紧紧贴住电机轴，产生摩擦力，从而把电机给刹住了。
这摩擦力可不小嘞，就像你使劲抓住一个东西不让它跑一样。
你可能会问啦，那它咋知道啥时候该刹车呢？嘿嘿，这就得靠一些控制信号啦。
就好像你给汽车踩刹车一样，得有个指令告诉它该停啦。
当收到这个信号，抱闸就迅速行动起来，一点也不拖泥带水。
而且啊，带抱闸的电机可厉害着呢！在很多场合都大显身手。
比如说在起重机上，要是没有抱闸，那重物吊在空中，电机突然停不下来，那可不得了，不得出大乱子呀！有了抱闸，就能稳稳地把重物控制住，让人心里踏实。
再比如说在电梯里，要是没有抱闸，电梯上上下下的时候多危险呐！有了它，才能保证我们坐电梯的时候安安全全的呀。
这带抱闸的电机工作起来，就像一个可靠的伙伴，默默地为我们服务。
它既能风风火火地干活儿，又能在需要的时候稳稳地停下来。
你说神奇不神奇？咱平时可能不太会注意到它，但它真的在很多地方发挥着重要的作用呢。
就像我们生活中的很多小细节，平时不觉得咋样，可真没了还真不行。
所以啊，可别小瞧了这带抱闸的电机，它虽然不大起眼，但却是很多设备正常运行的关键呐！它就像一个幕后英雄，默默地保障着一切的顺利进行。
你说是不是应该给它点个赞呢！原创不易，请尊重原创，谢谢!。
电机电磁抱闸的作用是什么
电机电磁抱闸的作用是什么电机电磁抱闸是一种常用的电磁装置，它的作用是在电机停止运转时，通过电磁力将电机的转子固定在某一位置，以防止电机因外力作用而转动。
在工业生产中，电机电磁抱闸广泛应用于各种机械设备中，起到了非常重要的作用。
首先，电机电磁抱闸可以保护电机和机械设备的安全。
在机械设备运转过程中，由于各种原因，可能会出现电机停止运转的情况，如果没有电机电磁抱闸的保护，电机的转子可能会因为惯性继续旋转，导致机械设备的损坏甚至造成人员伤亡。
而有了电机电磁抱闸，可以在电机停止运转时，立即将转子固定在原位，避免了这种危险的发生，保护了电机和机械设备的安全。
其次，电机电磁抱闸可以提高机械设备的工作效率。
在一些需要频繁启停的机械设备中，电机电磁抱闸可以在电机停止运转时，迅速将转子固定在原位，避免了因转子惯性旋转导致的能量损失和启动延迟，从而提高了机械设备的工作效率。
特别是在一些对启停速度要求较高的设备中，电机电磁抱闸的作用更加显著，可以有效地提高设备的生产效率。
另外，电机电磁抱闸还可以减少机械设备的维护成本。
在一些需要频繁启停的机械设备中，由于电机的转子在启停过程中可能会因惯性旋转而产生额外的磨损，导致设备的维护成本增加。
而有了电机电磁抱闸，可以在电机停止运转时迅速将转子固定在原位，避免了这种额外的磨损，延长了设备的使用寿命，减少了维护成本。
此外，电机电磁抱闸还可以提高机械设备的精度和稳定性。
在一些对设备精度和稳定性要求较高的场合，电机电磁抱闸可以在电机停止运转时迅速将转子固定在原位，避免了因转子惯性旋转而产生的误差，保证了设备的工作精度和稳定性。
总的来说，电机电磁抱闸在工业生产中起着非常重要的作用，它不仅可以保护电机和机械设备的安全，提高设备的工作效率，减少设备的维护成本，还可以提高设备的精度和稳定性。
因此，在各种机械设备中广泛应用，并且不断得到改进和完善，以满足不同工业生产的需求。
SEW电机抱闸功能介绍
SEW电机抱闸功能介绍随着现代化生产自动化的迅速发展，电机作为工业生产中不可或缺的设备，技术水平也日益提高。
其中SEW电机是众多品牌中较为优质和普及的一种电机，其抱闸功能更是备受赞誉。
在本文中，我们将为大家详细介绍SEW电机抱闸功能的作用和优点。
一、SEW电机抱闸功能的作用在使用电机时，尤其是一些需要高精度定位的场合，常常需要控制电机的反转。
但是，由于电机具有机械惯性，开关时产生的惯性冲击会使得输出轴的旋转角度出现误差，导致电机无法精确控制。
而SEW电机的抱闸功能，可以有效地解决这一问题。
当电机反转时，抱闸器可以快速地固定输出轴，避免惯性导致的误差，从而使得电机能够高精度控制旋转角度，符合生产要求。
除此之外，SEW电机抱闸功能还具有以下作用：1.避免电机故障：SEW电机的抱闸器可以在电机停止运转时，使得输出轴得到有效的固定，防止电机发生故障。
2.增加装配效率：SEW电机的抱闸器可以在装配过程中，起到定位作用，加快装配效率。
3.提高操作安全性：SEW电机的抱闸功能可以使得停机时电机停稳，避免电机发生不可控的情况，提高安全性能。
二、SEW电机抱闸器的优点作为一种高品质的电机，SEW电机抱闸器在实际应用中，有以下优点：1.可靠性高：SEW电机抱闸器采用优质的材料和先进的生产工艺，经久耐用，使用寿命长。
其实用时间远长于传统电机。
2.可维护性强：SEW电机抱闸器的内部结构简单，易于拆卸和维护，大大减少了设备维护的难度。
3.功率密度高：相比传统电机，SEW电机抱闸器的功率密度更高，能够更好地满足生产过程对电机的高功率需求。
4.节能环保：SEW电机采用节能设计，具有节电和环保的特性，能够更好地适应现代生产环境的需求。
5.智能控制：SEW电机抱闸器可以极好的匹配工作场景的智能控制系统，例如可以通过PLC程序实现自动化生产过程，同时保证电机的高功率输出。
三、结语SEW电机抱闸功能作为现代生产过程中的关键设备之一，具有多种作用和优点。
抱闸电机工作原理
抱闸电机工作原理
抱闸电机是一种特殊的交流电机，其工作原理主要包括电动机部
分和电磁抱闸部分。
电动机部分与其他交流电机相同，由定子和转子
组成，但转子两端装有倒角或扁角的结构，与电磁抱闸部分协同工作。
电磁抱闸部分由定子、绕组和制动体组成，其工作原理是利用电
磁力抑制转子转动。
当电源接通，电流经过绕组产生电磁场，使制动
体与转子之间形成摩擦力，从而抑制转子的旋转，并实现制动。
当电
源断开，制动体与转子之间的摩擦力消失，电机则可以自由旋转。
抱闸电机常用于需要安全刹车和快速停止的场合，例如起重设备、卷绕机等。
其结构简单、易于维护，操作灵活可靠，是现代工业中常
用的电机之一。
抱闸工作原理
抱闸工作原理
抱闸是一种常见的制动设备，用于控制机械设备的停止或减速。
其工作原理如下：
1. 抱闸由一个制动器和负责操作制动器的控制器组成。
制动器通常由摩擦片、制动盘和制动蹄组成。
2. 控制器会根据需要产生相应的控制信号，通过某种传动机构或电动装置将力传递到制动器上。
3. 当控制器传递的力作用在摩擦片上时，摩擦片会紧密地贴在制动盘上，产生摩擦力。
4. 摩擦力的产生会阻碍制动盘的旋转，从而使得需要被停止或减速的机械设备停下或减速。
5. 当不需要制动时，控制器会停止传递力，摩擦片与制动盘之间的接触减小或消失，机械设备恢复正常运转。
总之，抱闸的工作原理是通过控制器控制制动器，使摩擦片与制动盘之间产生摩擦力，从而实现机械设备的停止或减速。
伺服电机抱闸原理
伺服电机抱闸原理伺服电机是一种能够精确控制运动的电机，广泛应用于工业自动化、机器人、数控设备等领域。
而伺服电机的抱闸原理则是其工作原理中的重要部分，下面我们将详细介绍伺服电机抱闸原理。
伺服电机的抱闸原理是指在停止电机工作时，通过控制系统使电机输出的力矩趋近于零，从而实现电机的抱闸。
这样做的目的是为了确保电机在停止工作时能够迅速停止并保持稳定的位置，防止因惯性而产生的误差和不稳定性。
伺服电机的抱闸原理主要包括以下几个方面：1. 电机控制系统，伺服电机的抱闸原理是通过控制系统来实现的，控制系统可以根据电机的运动状态和指令信号来控制电机的输出力矩，从而实现抱闸功能。
2. 制动装置，伺服电机通常配备有制动装置，当电机停止工作时，制动装置可以迅速对电机进行制动，从而实现抱闸的效果。
3. 反馈系统，伺服电机通常配备有位置、速度、力矩等多种传感器，通过这些传感器可以实时监测电机的运动状态，并将监测到的数据反馈给控制系统，从而实现对电机的精确控制。
4. 控制算法，伺服电机的抱闸原理还涉及到控制算法的设计，控制算法可以根据传感器反馈的数据和指令信号来计算出电机的输出力矩，并通过控制系统来实现对电机的控制。
总的来说，伺服电机的抱闸原理是通过控制系统、制动装置、反馈系统和控制算法等多个方面的协同作用来实现的。
通过这些手段，伺服电机可以在停止工作时快速、准确地实现抱闸，从而确保电机的稳定性和精度。
在实际应用中，伺服电机的抱闸原理对于保证设备的安全性和稳定性具有非常重要的意义。
只有在掌握了伺服电机的抱闸原理之后，才能更好地应用伺服电机，并确保其正常、稳定地工作。
综上所述，伺服电机的抱闸原理是伺服电机工作原理中的重要部分，通过控制系统、制动装置、反馈系统和控制算法等多个方面的协同作用来实现电机的抱闸功能。
只有充分理解和掌握了伺服电机的抱闸原理，才能更好地应用伺服电机，并确保其稳定、精确地工作。
伺服抱闸电机的原理
伺服抱闸电机的原理
伺服抱闸电机是一种特殊的电机，其工作原理主要基于电磁原理和机械原理的结合。
伺服抱闸电机通常用于需要精确控制运动的场合，例如数控机床、自动化生产线等。
伺服抱闸电机的工作原理可以分为以下几个步骤：
1.通电产生磁场：当伺服抱闸电机接通电源时，电机内部的线圈会产生磁场。
此时，电机内部的磁铁和导磁材料相互作用，形成了一个固定的磁场。
2.启动运行：在磁场的作用下，伺服抱闸电机的转子开始旋转。
当转子旋转时，转子上的磁铁和导磁材料也会相互作用，产生转矩，使转子持续旋转。
3.反馈控制：伺服抱闸电机通常配备有编码器等位置检测装置，可以实时检测电机的转速和位置。
这些信息反馈给控制器，控制器根据预设的程序和目标位置，通过调整电机的输入电压或电流来控制电机的转速和位置。
4.抱闸制动：当需要停止或定位电机时，控制器会通过电磁制动器或机械制动器对伺服抱闸电机进行制动。
制动器通过施加制动转矩来使电机迅速停止旋转，保证电机能够快速准确地定位在所需位置。
综上所述，伺服抱闸电机的工作原理主要涉及到电磁原理和机械原理的应用。
通过控制电机的输入电压或电流，以及利用编码器等位置检测装置进行反馈控制，可以实现电机的精确控制和快速定
位。
电机抱闸原理
电机抱闸原理
电机抱闸是指在电机停止工作时，通过一种机械或电磁装置，将电机的转子锁定在某一位置，以防止电机自由转动。
电机抱闸在工业生产中广泛应用，特别是在需要精确定位和安全停机的场合。
电机抱闸的原理主要包括机械抱闸和电磁抱闸两种类型。
机械抱闸是通过机械装置将电机转子锁定在某一位置，常见的方式包括机械制动器和离合器。
而电磁抱闸则是通过电磁力将电机转子锁定在某一位置，常见的方式包括电磁制动器和电磁离合器。
机械抱闸的原理比较简单，一般采用摩擦制动器或离合器，通过施加一定的压力或力矩，将电机转子锁定在某一位置。
机械抱闸的优点是结构简单，可靠性高，但缺点是制动力矩难以精确控制，且磨损较大。
电磁抱闸的原理则是通过电磁力将电机转子锁定在某一位置。
当电磁线圈通电时，产生的磁场将吸引电机转子，使其停止转动。
电磁抱闸的优点是制动力矩可精确控制，响应速度快，但缺点是需要外部电源供电，并且在断电情况下无法工作。
在实际应用中，电机抱闸通常需要与控制系统配合使用，以实现精确的定位和安全的停机。
控制系统可以根据需要控制电机抱闸的启动和解除，同时监测抱闸状态，确保电机在需要时能够正常工作。
总的来说，电机抱闸是一种重要的机械安全装置，能够确保电机在停机时能够精确定位并安全停止。
不同类型的电机抱闸原理各有优缺点，需要根据具体应用场合选择合适的类型。
同时，电机抱闸通常需要与控制系统配合使用，以实现更加精确和可靠的控制。
SEW电机抱闸功能介绍
11
主要电机抱闸接线
常见电机类型
SEW变频器驱动电机（MOVISWICH）： 1. 电机内包含MSW（可控硅模块），配合
刹车模块（BGW）使用。 2. 不可控制变频电机，通过MSW模块控制
电机运行。 3. 抱闸模块为24V直流，驱动需要有电机
OK信号反馈来控制。
SGMDY BPD&MS
凝心 聚力 创 未来
SGMDY BPD&MS
凝心 聚力 创 未来
9
主要电机抱闸接线
常见电机类型
普通电机： 1. 变频和非变频都可使用。 2. 电机内制动模块选择为BG1.5，控制柜内为
BGE1.5。 3. 抱闸供电多数为接触器控制程序中送出的抱闸
开关信号的同时，也送出电机运行信号，使用 380V交流。 4. 对于AB 变频器，多为变频器输出抱闸供电，交 流220V。
ws rt
BS
TS bl
BGE
1 2 3 4 5
Ausschalten_01533.cdr UAC
t2I IS
2.
3. t
4.
BGE
1
ws
2
5.
rt
3
M
BS
4 5
TS bl
Ausschalten_01534.cdr
t2II
t
6.
t2 I和t2 II相差5-10倍，具体时间由抱闸类型决定（参数表）
切断交流电后，回路中仍存在感 应直流电，造成抱闸关闭延时。
切断交流电的同时，将电路内存 在的直流回路切断，从而达到快 速制动的效果。
普通制动：切断交流电后，内部 存在导通回路： TS—5—B—1— TS。
快速制动：将抱闸接线（蓝）有5 改为接到4上，在切断交流电时， 也切断4/5间连线，不能形成的回 路 5—B—1—TS—4.
步进电机抱闸原理
步进电机抱闸原理
步进电机抱闸原理是指，在步进电机中，利用电磁场的作用力，使电机转子停止转动的一种控制方式。
其原理是通过控制步进电机的相序，使得电磁场产生一个制动力矩，抵消电机转子的惯性力矩，从而使电机停止转动。
具体实现方式为，当电机接收到停止指令后，控制器会改变电机相序，使得相邻两相之间的电流方向相反，产生一个制动力矩，使得电机转子停止转动。
步进电机抱闸原理广泛应用于步进电机驱动控制系统中，可以提高系统的精度和稳定性，同时也可以减少电机的能耗和噪音，具有较好的应用价值。
- 1 -。
伺服电机抱闸原理
伺服电机抱闸原理
伺服电机是一种能够精确控制位置、速度和加速度的电机，它在工业自动化领域有着广泛的应用。
而伺服电机的抱闸原理则是其工作原理中的重要部分。
本文将对伺服电机抱闸原理进行详细介绍，希望能够帮助读者更好地了解伺服电机的工作原理。
伺服电机抱闸原理是指在伺服电机停止工作时，电机能够自动抱闸，使电机保持在停止位置，而不会因为外部因素的影响而移动。
这一原理在很多机械设备中都有着重要的应用，特别是在要求精确位置控制的场合。
伺服电机抱闸原理的实现主要依靠电机内部的一些装置，比如电磁抱闸装置。
当伺服电机停止工作时，电机内部的电磁抱闸装置会自动启动，将电机的转子固定在停止位置，从而实现抱闸的功能。
这种设计能够有效地保护伺服电机不受外部干扰，保证了机械设备的稳定性和安全性。
除了电磁抱闸装置，一些先进的伺服电机还会采用一些其他技术来实现抱闸功能，比如利用电机的反电动势来实现主动抱闸。
这种技术能够更加精准地控制电机的抱闸过程，提高了电机的稳定性和可靠性。
在实际应用中，伺服电机抱闸原理的实现需要考虑多种因素，比如电机的工作环境、工作负载、工作温度等。
只有综合考虑这些因素，才能够设计出稳定可靠的伺服电机抱闸系统，满足实际工程的需求。
总的来说，伺服电机抱闸原理是伺服电机工作原理中的重要部分，它能够保证伺服电机在停止工作时能够保持在预定位置，不受外部干扰。
通过合理的设计和实现，伺服电机抱闸系统能够提高机械设备的稳定性和可靠性，满足工程实际需求。
希望本文的介绍能够帮助读者更好地理解伺服电机抱闸原理，为实际工程应用提供参考。
电机抱闸控制方法
电机抱闸控制方法
电机抱闸控制方法是指通过控制电机的抱闸状态来实现对电机
运转的控制。
具体来说，这种方法可以用于电机的启停控制、转向控制以及速度控制等方面。
在电机抱闸状态下，电机的转子无法运动，因此可以实现对电机的启停控制。
在转向控制方面，电机抱闸状态下可以通过控制不同的相序来实现不同的转向。
在速度控制方面，可以通过控制电机的抱闸状态以及给定的电压、电流等参数来实现对电机的精确控制。
电机抱闸控制方法在工业自动化、机器人控制等领域有着广泛的应用。
- 1 -。
伺服电机抱闸结构
伺服电机抱闸结构是一种常见的机械设计，用于实现电机停止运动时的制动功能。
它通常由以下几个主要组成部分构成：
1. 电机：作为动力源，驱动机械设备执行相应的运动任务。
2. 制动器：用于在电机停止运动时提供制动力矩，防止机械装置因惯性而继续运动。
制动器可以是电磁制动器或机械制动器。
3. 抱闸：抱闸是制动器的一种类型，通过施加压力或力矩将制动器摩擦片夹紧到旋转部件上，从而实现制动效果。
抱闸通常由预紧弹簧、摩擦片和释放机构组成。
4. 预紧弹簧：预紧弹簧是将摩擦片与旋转部件连接的关键元素。
它提供足够的力量，使摩擦板在未施加制动时保持离开旋转部件，以允许电机自由旋转。
5. 摩擦片：摩擦片通常由摩擦材料制成，如摩擦片钢或摩擦片复合材料。
当制动器施加压力时，摩擦片与旋转部件接触并产生摩擦力，从而使旋转部件停止运动。
6. 释放机构：释放机构用于解除抱闸状态，使制动器松开，以使电机能够重新开始旋转。
释放机构可以是手动操作的，也可以是自动控
制的，根据具体的应用需求来设计。
伺服电机抱闸结构的设计和选型取决于具体的应用要求和工作环境。
不同厂家和设备可能会有略微不同的设计细节和实现方式。
因此，在实际应用中，需要根据具体的设备和系统要求进行选择和优化设计。
步进电机抱闸原理
步进电机抱闸原理一、步进电机简介步进电机是一种特殊的电机，它是一种数字控制电机。
与传统的电机不同，步进电机可以精确地控制旋转角度和速度。
因此，它被广泛应用于各种需要高精度控制的场合，如机器人、数控机床等。
二、步进电机抱闸原理步进电机抱闸是一种常见的电机保护措施。
当电机停止运转时，抱闸可以使电机保持在停止状态，防止电机因惯性运动而产生损坏。
步进电机抱闸原理主要是利用电磁吸力将电机停止在某一位置上。
三、步进电机抱闸的实现方式1. 机械式抱闸机械式抱闸是一种简单的抱闸方式，它利用机械装置将电机固定在某一位置上。
这种抱闸方式的优点是结构简单、可靠性高。
但是，它的缺点是需要额外的机械装置，增加了成本和复杂度。
2. 电磁式抱闸电磁式抱闸是一种常见的抱闸方式，它利用电磁吸力将电机固定在某一位置上。
这种抱闸方式的优点是结构简单、成本低、可靠性高。
但是，它的缺点是需要额外的电磁铁，增加了电路复杂度。
四、步进电机抱闸的应用举例步进电机抱闸广泛应用于各种需要高精度控制的场合。
例如：1. 机器人机器人需要精确地控制运动轨迹和姿态，步进电机抱闸可以保证机器人在停止时不会因惯性运动而产生损坏。
2. 数控机床数控机床需要精确地控制刀具的位置和速度，步进电机抱闸可以保证刀具在停止时不会因惯性运动而产生损坏。
3. 医疗设备医疗设备需要精确地控制各种运动，步进电机抱闸可以保证设备在停止时不会因惯性运动而产生损坏。
总之，步进电机抱闸是一种重要的电机保护措施，它可以保证电机在停止时不会因惯性运动而产生损坏，提高了电机的可靠性和使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机抱闸原理是什么？1、电磁抱闸的线圈与电机并联；2、电机有电，电磁抱闸的线圈也就有电；3、电机没电，电磁抱闸的线圈也就没电；三相异步电动机切除电源后依靠惯性还要转动一段时间（或距离）才能停下来，而生产中起重机的吊钩或卷扬机的吊篮要求准确定位；万能铣床的主轴要求能迅速停下来；升降机在突然停电后需要安全保护和准确定位控制…等。
这些都需要对拖动的电动机进行制动，所谓制动，就是给电动机一个与转动方向相反的转矩使它迅速停转（或限制其转速）。
制动的方法一般有两类：机械制动和电气制动。
（一）机械制动利用机械装置使电动机断开电源后迅速停转的方法叫机械制动。
常用的方法：电磁抱闸制动。
1、电磁抱闸的结构：主要由两部分组成：制动电磁铁和闸瓦制动器。
制动电磁铁由铁心、衔铁和线圈三部分组成。
闸瓦制动器包括闸轮、闸瓦和弹簧等，闸轮与电动机装在同一根转轴上。
2、工作原理：电动机接通电源，同时电磁抱闸线圈也得电，衔铁吸合，克服弹簧的拉力使制动器的闸瓦与闸轮分开，电动机正常运转。
断开开关或接触器，电动机失电，同时电磁抱闸线圈也失电，衔铁在弹簧拉力作用下与铁芯分开，并使制动器的闸瓦紧紧抱住闸轮，电动机被制动而停转。
3、电磁抱闸制动的特点机械制动主要采用电磁抱闸、电磁离合器制动，两者都是利用电磁线圈通电后产生磁场，使静铁芯产生足够大的吸力吸合衔铁或动铁芯(电磁离合器的动铁芯被吸合，动、静摩擦片分开)，克服弹簧的拉力而满足工作现场的要求。
电磁抱闸是靠闸瓦的摩擦片制动闸轮．电磁离合器是利用动、静摩擦片之间足够大的摩擦力使电动机断电后立即制动。
优点：电磁抱闸制动，制动力强，广泛应用在起重设备上。
它安全可靠，不会因突然断电而发生事故。
缺点：电磁抱闸体积较大，制动器磨损严重，快速制动时会产生振动。
4、电动机抱闸间隙的调整方法①停机。
（机械和电气关闭确认、泄压并动力上锁，并悬挂"正在检修"、"严禁启动"警示牌。
）②卸下扇叶罩；③取下风扇卡簧,卸下扇叶片；④检查制动器衬的剩余厚度(制动衬的最小厚度)；⑤检查防护盘:如果防护盘边缘已经碰到定位销标记时,必须更换制动器盘；⑥调整制动器的空气间隙：将三个(四个)螺栓拧紧到空气间隙为零,再将螺栓反向拧松角度为120°,用塞尺检查制动器的间隙(至少检查三个点),应该均匀且符合规定值;不对请重新调整；（注：抱闸的型号不同，其反向拧松的角度、制动器的间隙也不一样）。
⑦手动运行，制动器动作声音清脆、停止位置准确、有效。
⑧现场6S标准清扫。
(二）电气制动1、能耗制动1）能耗制动的原理：电动机切断交流电源后，转子因惯性仍继续旋转，立即在两相定子绕组中通入直流电，在定子中即产生一个静止磁场。
转子中的导条就切割这个静止磁场而产生感应电流，在静止磁场中受到电磁力的作用。
这个力产生的力矩与转子惯性旋转方向相反，称为制动转矩，它迫使转子转速下降。
当转子转速降至0，转子不再切割磁场，电动机停转，制动结束。
此法是利用转子转动的能量切割磁通而产生制动转矩的，实质是将转子的动能消耗在转子回路的电阻上，故称为能耗制动。
2）能耗制动的特点：优点：制动力强、制动平稳、无大的冲击；应用能耗制动能使生产机械准确停车，被广泛用于矿井提升和起重机运输等生产机械。
缺点：需要直流电源、低速时制动力矩小。
电动机功率较大时，制动的直流设备投资大。
2、反接制动1）电源反接制动电源反接，旋转磁场反向，转子绕组切割磁场的方向与电动机状态相反，起制动作用，当转速降至接近零时，立即切断电源，避免电动机反转。
反接制动的特点：优点是制动力强、停转迅速、无需直流电源；缺点是制动过程冲击大，电能消耗多。
2）电阻倒拉反接制动绕线异步电动机提升重物时不改变电源的接线，若不断增加转子电路的电阻，电动机的转子电流下降，电磁转矩减小，转速不断下降，当电阻达到一定值，使转速为0，若再增加电阻，电动机反转。
特点：能量损耗大。
