电信网组成
通信网络基础知识
固定电话网
长途网
18
固定电话网
无级网
19
固定电话网
本地网网路结构
• 本地电话网结构可分为：网状结构和二级网结构 • 网状网结构：端局间为网状连接 • 本地网中仅设置端局，各端局之间设置低呼损（≤1%呼损 率）直达中继电路群，电路群组成网状网。各端局所属长 途局设置低呼损（≤0.5%呼损率)直达中继电路群. • 适用于交换局数量小、各局交换机容量大的本地网。
ICP和ISP
提供信息 服务 提供接入 服务
43
38
互联网基础知识
什么是路由器？
• 路由器是一种网络设备，构成了网络的骨干。
两大功能 转发信息 寻找路径
39
互联网基础知识
常用的名词释义 • PPP协议（点到点） 是一种通讯协议，它具有错误检测、选择性压 缩、远端地址协调等功能，使连线更加稳定，更容 易上网，目前已经成为主流。
40
互联网基础知识
32
• TCP/IP体系结构中的协议及物理网络
TELNT FIP SMTP DNS 协议
应用层 传输层 网络层
TCP
UDP
IP 数据链路层
物理网络X.25 卫星网Fra bibliotek分组无线网
LAN
+物理层
33
电信网络基础知识
• 一、通信网络基础知识 • 二、固定电话网 • 三、OSI系统模型 • 四、互联网基础知识
34
互联网基础知识
•
现代社会，互联网越来越深入人类生活，给大 家带来许多意想不到的改变和益处，支撑起互联网 需要哪些关键要素？
——IP地址 ——TCP/IP协议 ——路由器
用户A
用户B

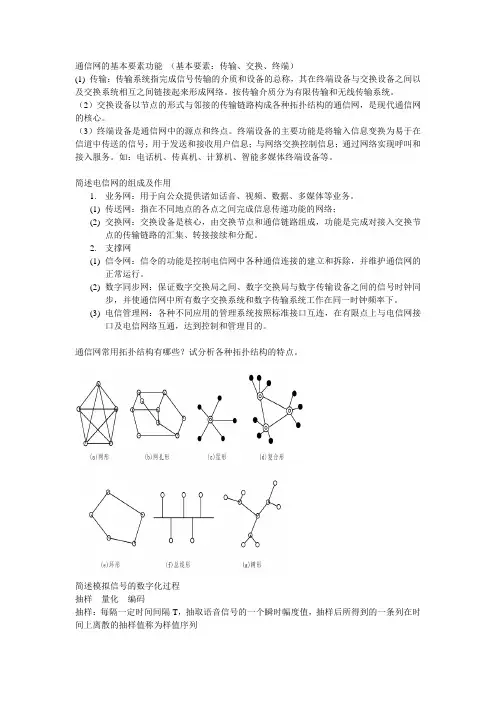

通信网的基本要素功能
通信网的基本要素功能（基本要素：传输、交换、终端）(1) 传输：传输系统指完成信号传输的介质和设备的总称，其在终端设备与交换设备之间以及交换系统相互之间链接起来形成网络。
按传输介质分为有限传输和无线传输系统。
（2）交换设备以节点的形式与邻接的传输链路构成各种拓扑结构的通信网，是现代通信网的核心。
（3）终端设备是通信网中的源点和终点。
终端设备的主要功能是将输入信息变换为易于在信道中传送的信号；用于发送和接收用户信息；与网络交换控制信息；通过网络实现呼叫和接入服务。
如：电话机、传真机、计算机、智能多媒体终端设备等。
简述电信网的组成及作用1.业务网：用于向公众提供诸如话音、视频、数据、多媒体等业务。
(1)传送网：指在不同地点的各点之间完成信息传递功能的网络；(2)交换网：交换设备是核心，由交换节点和通信链路组成，功能是完成对接入交换节点的传输链路的汇集、转接接续和分配。
2.支撑网(1)信令网：信令的功能是控制电信网中各种通信连接的建立和拆除，并维护通信网的正常运行。
(2)数字同步网：保证数字交换局之间、数字交换局与数字传输设备之间的信号时钟同步，并使通信网中所有数字交换系统和数字传输系统工作在同一时钟频率下。
(3)电信管理网：各种不同应用的管理系统按照标准接口互连，在有限点上与电信网接口及电信网络互通，达到控制和管理目的。
通信网常用拓扑结构有哪些？试分析各种拓扑结构的特点。
简述模拟信号的数字化过程抽样—量化---编码抽样：每隔一定时间间隔T，抽取语音信号的一个瞬时幅度值，抽样后所得到的一条列在时间上离散的抽样值称为样值序列量化：对抽样后的信号进行离散化处理，对幅值进行化零取整处理编码：抽样、量化后的信号还不是数字信号，需将此信号转换成数字编码脉冲。
什么是基带传输？数字信号传输的主要技术内容有哪些？基带是由消息转换而来的原始信号所固有的频带，不搬移基带信号的频谱而直接进行传输的方式称为基带传输。
从数字通信终端送出的数字信号，称为基带信号。
通信网络结构常识
3G
3G无线传输技术要求: 高速传输以支持多媒体业务 室内环境至少2Mbit/s； 室内外步行环境至少 384kbit/s ； 室外车辆运动中至少 144kbit/s； 卫星移动环境至少9.6kbit/s. 传输速率能够按需分配. 上下行链路能适应不对称需 求
２．报文交换（原理）
Ａ：优点 a：报文以存储/转发方式通过交换机，输入输出电路的速率、
代码格式可以不同，很容易实现各种不同类型用户间的相互 通信。 b：报文交换中没有电路接续过程，来自不同用户的报文可 以在同一线路上以报文为单位实现时分多路复用，线路的利 用率大大提高。 c：用户不需要叫通对方就可以发送报文，没有呼损，并可 以节省通信终端操作人员的时间。同一报文可由交换机转发 到许多不同的收信地点。
Ｂ：缺点 a ：电路接续时间较长，短报文通信效率低。
b： 电路资源被通信双方占用，电路利用率低。 c： 通信双方在信息传输速率、编码格式、同步方式、通 信规程等方面应完全兼容，这就限制了各种不同速率、不同 代码格式、不同通信规程的用户终端之间互通。 基本思想就是“存储—转发”。假定用户甲有报文A，B和C 要发往乙用户时，甲用户不需要先接通乙用户之间的电路， 而是先与连接甲的一中间节点接通，将报文A，B和C先存储 下来；然后，分析报文提供的乙地址信息，根据地址信息接 通下一个中间节点后，将报文A，B和C转发出去；如此进行 下去直到将数据报文A，B和C发往乙用户。
时间 CDMA 码
码分多址是一种利用扩频技术所 形成的不同的码序列实现的多址
方式.它不像FDMA、TDMA那样
把用户的信息从频率和时间上进 行分离，它可在一个信道上同时 传输多个用户的信息.其关键是信
电信网络基本知识
电信网络基本知识电信网络是指通过电信基础设施进行信息传输和通信的网络系统。
它是现代社会不可或缺的基础设施，为人们提供了广泛的通信和信息交流渠道。
本文将介绍电信网络的基本知识，包括电信网络的组成要素、通信技术和网络安全。
一、电信网络的组成要素1.通信设备：电信网络由各种通信设备组成，如交换机、路由器、光纤等。
这些设备负责信息的传输、转发和接收。
2.传输介质：传输介质是电信信号传输的载体，常见的有光纤、铜缆和无线电波等。
不同的传输介质在传输速度、距离和可靠性上有所区别。
3.通信协议：通信协议是电信网络中的一种规则，约定了信息传输的格式和传输过程中的控制机制。
常见的通信协议有TCP/IP、HTTP 等。
4.网络拓扑：网络拓扑指网络中各个节点之间的物理或逻辑连接方式。
常见的网络拓扑有星型、环形、总线型等。
5.网络服务：电信网络提供了各种通信和网络服务，包括电话、短信、互联网接入等。
二、通信技术1.宽带接入：宽带接入是指通过高速传输技术实现快速的互联网接入。
目前常见的宽带接入技术有ADSL、光纤宽带和无线宽带等。
2.移动通信：移动通信是指通过移动网络进行无线通信的技术。
不同的移动通信技术有2G、3G、4G和5G等，它们提供了不同的传输速度和服务质量。
3.云计算：云计算是将计算和存储资源通过互联网提供给用户使用的技术。
它使用户可以根据需要灵活地获取和管理计算资源。
4.物联网：物联网是指通过各种物联设备实现互联互通的网络系统。
物联网技术可以将各种设备和传感器连接起来，实现智能化和自动化控制。
三、网络安全随着电信网络的发展，网络安全问题也日益严重。
网络安全是指保护电信网络和通信数据不受未经授权的访问、使用和破坏的技术、措施和实践。
以下是几个常见的网络安全问题和对应的防范措施：1.网络攻击：网络攻击是指对电信网络进行恶意攻击的行为，如黑客攻击、病毒感染和DDoS攻击等。
防范措施包括使用防火墙、加密通信和及时更新安全补丁等。
电信网的分层结构知识点课件.
电信网的分层结构
应用层 会议电视 文件传送
远程教育
多媒体
电话网
业务网 非IP数据网 移动网
IP网
支 撑 网
传送网
通道层 物理层
分层结构的好处
1、将整个网络划分为若干层，简化网络设计
2、每层完成特定功能，下层为上层提供服务
3、修改某层不会影响 其他各层，便于独立引进新技术
Байду номын сангаас
4、有利于标准化
传送网是支持业务网的传送手段和基础设施， 由线路设施、传输设施等组成的为传送信息业 务提供所需传送承载能力的通道； 业务网是传输各种信息的业务网，是指向用户 提供电信业务的网络； 应用层是表示各种信息应用； 支撑网是指能使电信业务网路正常运行，可以 支持传送网、业务网、应用层的工作，提供保 证网络有效正常运行的控制和管理能力，包括 信令网、同步网和电信管理网。
宽带接入-电信网的结构
• 这个问题我们下一次学习再来为大家解答。
ThTS
01 电信网概述 02 电信网分层结构 03 总结和思考
我们究竟是如何上网的？
• 我们上网听音乐，看新闻，看电影，但我们是否想过，我们在网上获取的这 些信息是从哪里来的？
我们经常听说的网络设备，如交换机，路由器等，又是什么呢？它们究竟有什么作 用呢？
一、电信网概述
西丽 分拨 中心
深圳转运 中心
北京转运 中心
海淀 分拨 中心
中关村
用户驻地
电信 局端 设备
深圳骨干 路由
北京骨干 路由
电信 局端 设备
用户驻地
接入网
交换网
传输网
交换网
接入网
数据的上行和下行
下行数据
骨干网 核心层 汇聚层
上行数据 接入层
三、总结和思考
• 通过这次的学习，我们了解到电信网的基本组成和分层结构，知 道了电信网可以分为接入层，汇聚层，核心层等。而宽带接入技 术课程，正是主要学习接入层的各种核心技术。
通信子网的结构如何，是杂乱无章的，还是有章可循呢？
二、电信网分层结构
• 我们先来看看我们日常生活中经常接触到的快递公司，是怎么帮我们寄送 快递的。
• 比如说你在深圳，想给北京的朋友寄一件快递过去。那么你会怎么做？
深职院
西丽分拨中心
深圳转运中心
中关村
海淀分拨中心
北京转运中心
快递运送和数据包的传输
深职院
电信培训考试题答案
电信培训考试题答案一、选择题1. 电信网络的基本组成部分包括（）。
A. 交换系统B. 传输系统C. 无线接入系统D. 所有以上选项2. 下列哪个是5G网络的关键特性？（）。
A. 低延迟B. 高速度C. 大连接数D. 所有以上选项3. 光纤通信的主要优点是（）。
A. 高带宽B. 远距离传输C. 低衰减D. 所有以上选项4. 以下哪项不是IP地址的主要功能？（）。
A. 标识网络中的设备B. 确定设备的位置C. 路由选择D. 加密数据传输5. 电信服务中，ISDN指的是（）。
A. 综合业务数字网络B. 互联网服务提供商C. 集成安全数据中心D. 信息系统集成和开发网络二、填空题1. 移动通信中的“蜂窝”技术是通过________来实现覆盖范围的扩展。
2. 在数字通信中，________编码是一种常用的前向纠错编码方法。
3. 电信运营商提供的宽带接入方式中，ADSL代表的是________数字用户线。
4. 为了保障通信的安全性，常用的加密算法有RSA和________。
5. 物联网中，LoRa技术是一种________通信技术。
三、简答题1. 请简述4G网络与5G网络的主要区别。
2. 描述光纤通信的工作原理。
3. 说明IP地址和MAC地址的区别及各自的作用。
4. 阐述电信诈骗的常见手法及防范措施。
5. 讨论电信技术在智慧城市建设中的应用及其意义。
四、案例分析题某电信公司计划在城市中心区域部署5G基站，以提供更快的网络速度和更低的延迟服务。
请分析该公司在部署过程中可能遇到的技术挑战和解决方案。
五、论述题随着5G技术的普及，电信行业将面临哪些变革？请结合5G技术的特点，论述其对电信行业未来发展的影响。
电信网组成
电信网由核心网、接入网(AN)和用户驻地网(CPN)三大部分组成。
核心网和接入网属于公共电信网，CPN 为用户自有通信网，传统CPN是单用户。
接入网的一侧是核心网，核心网主要由各类业务网构成，另一侧是用户。
接入网起到承上启下的作用，通过接入网将核心网的业务提供给用户。
接入网是一种透明传输体系，本身不提供业务，由用户终端与核心网配合提供各类业务。
核心网的技术发展走势和用户分布特点及用户对业务需求的特点决定了接入网技术的选择。
为了进一步认识接入网，下面首先对接入网的两端，即核心网和用户进行分析：核心网的业务接口特点核心业务网目前主要分语音网和数据网两大类。
语音网通常指公共电话网(PSTN)，是一种典型的电路型网络。
接入网接入PSTN时多数采用V5.2接口，也有部分采用V5.1、Z、U等接口。
传统的数据通信网主要包括公用分组交换网(PSPDN)、数字数据网(DDN)、帧中继网(FR)三种，可以看到这三种数据网是通信网发展过中的过渡性网络。
DDN是电路型网络，而PSPDN和FR是分组型网络。
接入网在接入这些网络时，一般采用E1、V.24、V.35、2B1Q“U”接口，其余类型的接口使用较少。
现有的综合类的接入网大多都有上述接口，运营企业在选择接口时应主要考虑各业务网接口的资源利用率和业务的灵活接入。
IP网是一种典型的计算机通信网，因其具有IP over everthing和开放网络特点，并与中国电信对通信网的垄断形成鲜明的对比，所以许多生产厂家和其它运营公司都看好IP市场的前景，目前已有运营公司在构筑自己的纯IP骨干网。
接入网在接入INTERNE/IP网时，当前还以拨号上网方式接入为主。
INTERNET/IP在综合接入网侧的业务分流，许多生产厂商的接入网设备提供了不同的解决方案，但其思路和方法各不相同。
目前有关机构正在提出V5.2接口技术规范的扩展功能附件，该附件允许Internet业务在LE控制下，直接从接入网处选路至网络接入服务器或IP电话网关，从而支持IP业务的分流。
电信网基础和智能网原理培训
电信网基础和智能网原理培训一、电信网基础1. 电信网的概念及分类电信网是指为了传送和交换语音、数据、图像等信息而建立的一种通信网络。
按照传输介质的不同，电信网可以分为有线电信网和无线电信网。
有线电信网包括固定通信网和移动通信网，而无线电信网主要包括无线局域网、移动通信网和卫星通信网。
2. 电信网的基本组成电信网的基本组成包括用户终端设备、接入网、传输网和核心网。
用户终端设备是指用户使用的手机、电脑、固话等终端设备；接入网是将用户终端设备连接到传输网和核心网的网络；传输网是用于传送用户终端设备传来的信号数据的网络；而核心网则负责路由、交换和连接各种传输网之间的数据。
3. 电信网的标准化为了保证不同品牌的设备能够互相兼容和互联，电信网的设备都需要按照统一的标准进行设计和生产。
目前，国际上通用的电信网标准有有线通信网的ATM、SDH、PDH和SONET等，无线通信网的GSM、CDMA、TD-SCDMA和LTE等。
4. 电信网的技术发展趋势随着互联网、物联网等新技术的不断发展，电信网的发展方向也呈现出多样化、智能化的趋势。
在技术方面，5G网络的商用、光网络、云计算、大数据和人工智能等新技术将成为电信网的发展重点领域。
在服务方面，为了满足用户对更高速率、更低延时、更丰富业务和更好体验等需求，电信网将不断引入更多新业务和服务。
二、智能网原理1. 智能网的概念及基本原理智能网（Intelligent Network，IN）是一种能自动适应和调整网络结构，实现用户与网络间智能交互的通信服务架构。
智能网的基本原理是在传统公共交换电话网络（PSTN）上引入了新的通信控制和业务处理机制，用于实现一系列增值业务。
2. 智能网的架构智能网的架构主要包括功能分离、信令统一和多媒体业务处理等方面。
功能分离是指将用户业务功能和网络功能相分离，实现用户与网络之间的高度集成和灵活匹配；信令统一是指为不同的业务和功能设计一个共同的信令处理平台，统一了用户获取服务和网络处理请求的信令过程；多媒体业务处理是指将传统的语音业务扩展到多媒体业务，并为其进行统一的处理和控制。
宽带接入网技术课件：接入网基础
ITU-T G .902定义的接入网有三类接口，即UNI、SNI和 Q3管理接口。由此三个接口对接入网进行了定界。原则上， 接入网对其所支持的UNI和SNI的类型和数目并不限制。接 入网不解释信令。管理方面经Q3接口与电信管理网相连。
接入网基础
图1-1 电信网的基本组成
接入网基础 接入网负责将电信业务透明地传送到用户，具体而言，
接入网即为本地交换机与用户之间的连接部分，通常包括用 户线传输系统、复用设备、交叉连接设备或用户/网络终端 设备。
接入网基础
1.2 接 入 网 概 述
1.2.1 接入网的定义 在ITU-T G .902中，接入网的定义是由业务节点接口
接入网基础 3) 核心功能(CF) 核心功能处于UPF和SPF之间，承担各个用户接口承载
通路或业务接口承载通路的要求与公用承载通路相适配。核 心功能可以分布在整个接入网内，具体功能有：① 接入承 载通路处理功能；② 承载通路的集中功能；③ 信令和分组 信息的复用功能；④ ATM传送承载通路的电路模拟功能； ⑤ 管理和控制功能。
接入网基础
2) 光纤接入网拓扑结构 光纤接入网所采用的拓扑结构应考虑光纤的特点，其复 用系数大，成本较低，以总线型、星型、环型、树型为其基 本拓扑结构。在实际工作中，还可采用网型、双星型、双环 型、环型/星型等结构。 3) HFC接入网拓扑结构 HFC接入网是指基于有线电视(CATV)的接入网，所采 用的拓扑结构以树型为主。 4) 无线接入网拓扑结构 无线接入网的拓扑结构通常分为两类：无中心拓扑结构 和有中心拓扑结构。
电信网络架构
1.1、中国电信网络（中国公众计算机互联网）架构分析1.1.1、网络结构Chinanet骨干网的拓扑结构逻辑上分为两层，即核心层和大区层。
1）核心层核心层由北京、上海、广州、沈阳、南京、武汉、成都、西安等八个城市的核心节点组成。
核心层的功能主要是提供与国际Internet的互联，以及提供大区之间信息交换的通路。
其中北京、上海、广州核心层节点各设有三台国际出口路由器，负责与国际Internet互联，以及两台核心路由器与其他核心节点互联；其他核心节点各设一台核心路由器。
核心节点之间形成以北京、上海、广州为中心的三中心结构，其他核心节点分别以两条高速链路与这三个中心相连。
2）大区层全国31个省会城市按照行政区划，以上述8个核心节点为中心划分为8个大区网络，这8个大区网共同构成了大区层。
大区层主要提供大区内的信息交换以及接入网接入Chinanet的信息通路。
每个大区网内的各节点呈不完全网状连接，大区网除与本区的核心节点相连之外，还有另一出口与其他核心节点相连。
大区之间通信必须经过核心层。
1.1.2、网络相关节点的构成1）超级核心节点：北京、上海、广州To本片区汇接节点如上图所示，超级核心节点包含四台路由器，从功能上可分为两组：1.1.3、网络业务情况1.1.3.1、数据专线业务（包括帧中继业务、数字数据业务DDN、分组交换业务、ATM业务等）；1）数字数据业务DDN什么是DDNDDN是数字数据网（Digital Data Network）的简称，它是利用光纤、数字微波或卫星等数字传输通道和数字交叉复用设备组成，为用户提供高质量的数据传输通道，传送各种数据业务。
数字数据网是以光纤为中继干线网络，组成DDN的基本单位是节点，节点间通过光纤连接,构成网状的拓朴结构，用户的终端设备通过数据终端单元（DTU）与就近的节点机相连。
DDN的组网方式DDN专线上网业务通过DDN专线接入CHINANET，接入速率9.6K-2M或更高。
电信网络基础
C3A 3 C4A 1 2
C3B
C4B
18
电话呼叫路由可分为发话区路由和受话区路由， 电话呼叫路由可分为发话区路由和受话区路由， 一般发话区的路由选择顺序为自下而上， 一般发话区的路由选择顺序为自下而上，受话区 的路由顺序为自上而下。 的路由顺序为自上而下。
C1A 发话区 C2A C3A 受话区
C4A
低呼换（P≤1万） 低呼换（ 低呼换 万 该路由上的话务不 该路由上的话务不 允许溢出
C1B C2B C3B
C3A
C4A
C4B
17
路由选择规则
为了简化网络设计， 为了简化网络设计，每一个交换 中心呼叫目标局可选择的路由数 最多为三个。 最多为三个。
C2
路由选择
高效直达电路 高效直达电路 跨区或跨级路由 跨区或跨级路由 基干路由 基干路由
1 0 0 0 0 1 1
局间记发器信令
用作电话自动接续所需的控制信号， 用作电话自动接续所需的控制信号，包括选择路由所需的选择 信号和管理、维护电话网所需的操作信号。 信号和管理、维护电话网所需的操作信号。
前向信令 组别 名称 含 I
义
后向信令 组别 名称 含 义
长-市、市-市接续控制 A 数字 0-9 II
19
当选择跨区呼由时， 当选择跨区呼由时，连接两个交换中心的等级差原则 上不超过一级；在选择本区跨级路由时， 上不超过一级；在选择本区跨级路由时，连接两个交 换中心的等级差原则不应超过二级。 换中心的等级差原则不应超过二级。
C1A C1B
目的： 目的： 使在低等级交换中心之间 的话务量尽可能在低等级 交换中心之间疏通。 交换中心之间疏通。
12
路由的种类
基干路由； 基干路由； 基干路由 高效直达路由； 高效直达路由； 高效直达路由 低呼换直达路由； 低呼换直达路由； 低呼换直达路由 迂回路由； 迂回路由； 迂回路由
电信基础名词解释：电信网
电信网是指原邮电部建设、管理的网，如传统的电话交换网(PSTN)、数字数据网(DDN)、帧中继网(FR)、ATM网等。
在PSTN网里，目前一些通信主干线均已实现光纤化，而用户网大都为铜线，一般只用来传输4kHZ 的模拟话音信号或9.6kbit／s抵速数据，即使加上调制解调器，最高也只能传34kbit／s的数据信号，但PSTN 网覆盖面很广，连通全国的城市及乡镇。
它是一个低速的、模
拟的、规模巨大的网。
此网的最大资产是铜线接入网部分，但其价值与日递减，在适应宽带多媒体业务方面无能为力。
在DDN网中，DDN可提供固定或半永久连接的电话交换业务速率为n×64kbit／s，它的传输通道对用户数据完全透明，它可通过网管中心比较容易地完成多点连接的建立。
DDN适合于传输实时多媒体通信业务。
在FR网，是以统计复用技术为基石且进行包传输、包交换，速率一般在64kbit／s-2.048Mbit/s内，它可以使多个不间连接复用同一信直实现资源共享帧中继网适合传输非实时多媒体通信业务。
在ATM网里，ATM是支持高速数据网建设、运行的关键设备，ATM采用短的、固定长度(53个字节)的数据包作为传输信息的单元，53个字节中有48个字节为信息的负荷，5个字节用作标识虚电路和虚通道等的控制和纠错信息。
ATM支持25Mbit／s-24Gbid/s速率传输，ATM所组成的网络不仅可传话音而且可传数据、图像，包括高速数据和活动图像。
人们过去曾希望用ATM网来兼容或取代传统电话网，但以失败而告终。
目前，电信网除了上述几种网外，还有X.25网、ISDN网、CHINAET网等。
电信网络架构
备、网路管理中心、传输设备。
分组交换网示意图
至省分组网
DTU
DDN
DDN
PSTN
X.25终端 异步终端 Modem 异步终端 Modem
DTU 网
分组 交换机
Modem
分组拆装设备
主机
网
远程集中器
X.25终端
异步终端 Modem
分组拆装设备
网络管理 中心
X.25终端
22
业务网----数据通信网（PSPDN）
开放性强，对TCP/IP协议透明，应用开发容 易；可与X.25网、Cinanet网互连。
27
业务网----数据通信网(CDPD)
CDPD网示意图
基站Leabharlann 基站基站交换 中 心 （
移 动 数 据
）
基站
2 1
报
警 系
基站
统
局间中继线 网管系统
交
换 中 心 （
移 动 数 据
）
基站 基站
28
业务网----窄带综合业务数字网
组建虚拟专用网、电子文件传输。
----帧中继网组成:
骨干节点机 接入节点机 网管系统 传输链路
26
业务网----数据通信网(CDPD)
无线数据网（CDPD）：以无线方式，向无线终端
与中心主机或无线终端与无线终端之间提供数据传输的 电信网。
----制式：CDPD ----频率：上行 821--825MHz 下行 866--870MHz ----空中信道速率：19.2Kb/s ----特点：数据安全；支持越区切换与漫游通信；网络
目前常见的向公众提供数据基础业务的通信网 ----数字数据网(DDN) ----分组交换网(PSPDN) ----帧中继 网(Frame Relay) ----无线数据网(CDPD)
核心网,骨干网,支撑网,接入网与驻地网
核心网，骨干网，支撑网，接入网与驻地网长途网＋中继网＋支撑网＝核心网，核心网＋接入网＝公共电信网，驻地网＋公共电信网＝通信网（？）核心网CN解释：Core Network -- 核心网定义：将业务提供者与接入网，或者，将接入网与其他接入网连接在一起的网络。
通常指除接入网和用户驻地网之外的网络部分。
所属学科：通信科技（一级学科）；通信网络（二级学科）本内容由全国科学技术名词审定委员会审定公布简单点说，可以把移动网络划分为三个部分，基站子系统，网络子系统，和系统支撑部分比如说安全管理等这些。
核心网部分就是位于网络子系统内，核心网的主要作用把A口上来的呼叫请求或数据请求，接续到不同的网络上。
主要是涉及呼叫的接续、计费，移动性管理，补充业务实现，智能触发等方面主体支撑在交换机。
至于软交换则有两个很明显的概念，控制与承载的分离，控制信道与数据信道的分离。
核心网从协议上规定就是其到核心交换或者呼叫路由功能的网元，对于2G/3G 核心网一般都是一样，在R4架构比如MSC SERVER MGW ，HLR，VLR ，EIR ，AUC等，主要作用是整个呼叫信令控制和承载建立。
核心网的发展方向核心网全面进入“IP”时代，IP、融合、宽带、智能、容灾和绿色环保是其主要特征。
从电路域看，移动软交换已经全面从TDM的传输电路转向IP；从分组域看，宽带化、智能化是其主要特征；从用户数据看，新的HLR被广泛接受，逐步向未来的融合数据中心演进。
另外，运营商纷纷将容灾和绿色环保提到战略的高度；移动网络在未来发展和演进上殊途同归，在4G时代，GSM和CDMA两大阵营将走向共同的IMS＋SAE＋LTE架构。
支撑网定义：利用电信网的部分设施和资源组成的，相对独立于电信网中的业务网和传送网的网络。
支撑网对业务网和传送网的正常、高效、安全、可靠的运行、管理、维护和开通(OAM&P)起支撑和保证作用。
支撑网（supporting network），现代电信网运行的支撑系统。
电信网基础
第一章电信网基础
1.1电信网的网络架构
电信网的定义:将各种语言、声音、文字、图象、图表、数据、视像等媒体变换成电信号并且在任何两地间的任何两个人或两个通信终端设备之间，按照约定的协议进行传输和交换的网络。
图1-1 电信网络架构
电信网组成要素：
（a）终端设备：完成上述各种消息的物理形态与电信号之间的变换和反变换，产生和发送控制电信网正常运行（通信电路的建立和释放等）的信号，接收经电信网交换和传输的呼叫信号。
（b）传输系统：负责将载有各种消息的电信号不失真地从一个地方搬运至另
一个地方；
（c）交换节点：按照终端设备的控制信号和预先规定的、相关的‘规约’完成任意两地间载有各种消息的电信号的交换。
（d）网络技术：将各交换节点和传输节点按照既经济又高效率，高可靠性运行机制和可持续性发展的原则，规划、组织和优化其网络结构。
当前通信网的网络种类有电话网、传统数据网、CATV网、ATM网和移动网等，详见图1-1。
它们不能方便有效地引入各种新业务和开展综合业务。
电信网的分类如下：
●按照传输媒介的不同可分为：
有线电信网（电线电缆光缆等）、无线电信网（长波中波短波超短波微波卫星等）；
●按照业务不同可分为：
电话网、电报网、数据网、传真网、综合业务网、多媒体网、信令网、同步网、管理网等；
●按照功能不同可分为：
交换网、传送网、移动网、接入网等；
●按照通信范围不同可分为：
本地网、长途网、国际网等；
●按照性质不同可分为：
业务网、支撑网。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电信网由核心网、接入网(AN)和用户驻地网(CPN)三大部分组成。
核心网和接入网属于公共电信网，CPN为用户自有通信网，传统CPN是单用户。
接入网的一侧是核心网，核心网主要由各类业务网构成，另一侧是用户。
接入网起到承上启下的作用，通过接入网将核心网的业务提供给用户。
接入网是一种透明传输体系，本身不提供业务，由用户终端与核心网配合提供各类业务。
核心网的技术发展走势和用户分布特点及用户对业务需求的特点决定了接入网技术的选择。
为了进一步认识接入网，下面首先对接入网的两端，即核心网和用户进行分析：
核心网的业务接口特点
核心业务网目前主要分语音网和数据网两大类。
语音网通常指公共电话网(PSTN)，是一种典型的电路型网络。
接入网接入PSTN时多数采用V5.2接口，也有部分采用V5.1、Z、U等接口。
传统的数据通信网主要包括公用分组交换网(PSPDN)、数字数据网(DDN)、帧中继网(FR)三种，可以看到这三种数据网是通信网发展过中的过渡性网络。
DDN是电路型网络，而PSPDN和FR是分组型网络。
接入网在接入这些网络时，一般采用E1、V.24、V.35、2B1Q“U”接口，其余类型的接口使用较少。
现有的综合类的接入网大多都有上述接口，运营企业在选择接口时应主要考虑各业务网接口的资源利用率和业务的灵活接入。
IP网是一种典型的计算机通信网，因其具有IP over everthing和开放网络特点，并与中国电信对通信网的垄断形成鲜明的对比，所以许多生产厂家和其它运营公司都看好IP市场的前景，目前已有运营公司在构筑自己的纯IP骨干网。
接入网在接入INTERNE/IP网时，当前还以拨号上网方式接入为主。
INTERNET/IP在综合接入网侧的业务分流，许多生产厂商的接入网设备提供了不同的解决方案，但其思路和方法各不相同。
目前有关机构正在提出V5.2接口技术规范的扩展功能附件，该附件允许Internet业务在LE控制下，直接从接入网处选路至网络接入服务器或IP电话网关，从而支持IP业务的分流。
应注意到这种IP业务分流可能对一些接入网局端设备的业务交叉能力提出考验。
综上所述，目前核心网中仍以电话业务和PSTN上的增值业务为主，传统的数据网在ATM与IP技术尚不成熟的今天，仍将发挥重要作用，另一方面应认识到传统的数据网是电信网发展过程中的过渡性网络。
新兴的INTERNET业务将对传统的通信网格局发起冲击，ATM和IP形势还不明朗，因此运营企业应密切关注这方面的技术发展走势和相关技术标准的出台。
用户的特点
显著的特点即：随机性。
这种随机性包含两方面的含义，第一，用户的空间位置是随机的，也就是用户接入是随机的。
第二，用户对业务需求的类型是随机的，也就是业务接入是随机的。
核心网是提供业务的网络，用户是业务的使用者，接入网所起的作用是将核心网各类业务接口适配和综合，然后OVER在不同的物理介质上传送分配给用户。
接入网的结构分层
接入网系统由接入系统，传输系统，物理介质三部分构成。
接入系统负责业务的接入，承担接入网建设第二方面主题。
传输系统负责业务的承载运送。
物理介质负责用户的接入，承担接入网建设第一方面主题。
接入网三部分的有机组合承担接入网建设第三方面主题。
接入系统承载在有源传输系统上，传输系统承载在无源物理介质上，三者缺一不可，因此接入网在建设时应由下而上统筹考虑三层结构。
(一). 接入系统
接入系统具有设备属性，在接入网中负责业务的接入。
通常接入设备分局端设备和远端设备。
其主要功能是：局端设备负责核心业务网业务接口的接入，远端设备提供相应用户业务接口接入。
1. 全中继方式：
2. 中继加总线方式：
3. 全总线方式
(二). 传输系统
(三). 物理介质。
