HH系列电热恒温水浴锅作业指导书
HH系列数显恒温水浴锅SOP
HH系列数显恒温水浴锅1.目的规定HH系列数显恒温水浴锅的标准操作规程。
2.范围单列4孔HH-4加热功率1000w的HH系列数显恒温水浴锅的操作、维护及保养。
3.术语无4.职责QC人员严格执行此操作规程，做好本职工作。
5.内容5.1参数设置使用时必须先加水于锅内，再接通电源。
5.1.1设置温度按SET键进入温度设置模式设定设置或查看设定值，按下SET键看到数字闪动表示在设置模式下，按向上钮增加设置值，向下钮减少设置值，一直按着不放会一直增加或减少到您需要的值，设置完毕，再按下SET按钮退出设置模式，返回正常工作测量模式。
5.1.2调整参数Sc按着SET键3秒钟不放后进入内部参数设置调整界面，界面显示Sc是误差校准值，表示温控仪测定值和实际值的误差，默认为0.0，您可以再按下SET键，显示闪动的数字进入调整状态，按上或下按钮调整数值。
（-9.9～9.0）5.1.3调整参数E设置完后按SET键进入下个参数的调整，界面显示E表示断点控制的提前量（仅当P值设置为0时生效），默认值为0.5，调整方式和Sc一样。
5.1.4调整参数P再按下SET键进入第三个参数，界面显示P表示P值设定，P值的含义大致为启动控制温度＝设定值－（10／P值）。
如设置为50度，P值为10时表示49度开始控制，P为4时表示47.5度时开始调整。
如果使用时温度过冲太大，将P值适当调小，如果温度上升过慢或则始终达不到控制温度，将P值适当调大。
（注：当P值为0时进入断点控制模式，即系统PID失效，当温度低于（设定值-E值）时开始加热，否则停止加热。
）5.1.5调整参数c再按SET键进入最后参数C的设置，最后的参数暂时为系统内部保留参数，请不要调整，默认值为20.0。
所有参数设置完毕，按下SET键，返回正常工作状态。
锅内不可加水过多，以免沸腾时水溢出锅外，并应注意锅内水不能使电热管露出水面，以免烧杯电热管，造成漏水。
5.2注意事项5.2.1为了确保安全，使用时请接上地线。
HH系列数显恒温水浴锅使用说明书
HH系列数显恒温水浴锅使用说明书一、产品介绍水浴涡主要适用于各大中院校、科研企事业单位的实验室和化验室,用于各种化学样品、生物制品的蒸储、干燥、浓缩及温渍。
该水浴涡集一般恒温水浴涡之优点，内胆采用优质不锈钢焊接和冲压，外壳采用烘烤漆，提高了整机的防腐能力。
二、技术指标1：型号：HH-型2：功率：W3：工作室容积：470X310X 130mm4：电源：交流220V 50Hz5：温度范围：室温〜100C6：最大误差：±0.5℃7：水温波度:<0. 5℃8：升温速度：由室温〜100℃不超过1小时三、使用维护1、向工作室内注入适量的洁净自来水或普通蒸馈水，放置容器。
2、接通电源，翻开控温开关，显示器从99.9演变到仪器容器内实际温度，按“SET”键，使显示器小数点右位的数码管闪烁，此时设定所需的预置温度，按▲增数，按▼减数。
再按“SET”键，数据显示为仪器容器内实际温度。
如果仪器内容器温度与显示的温度明显不符, 作如下的调整：长按“SET”键，当出现显示为“E 1.5”松开（E L 5为提前量控制，出厂前已调整好，请勿自行调整），再按“SET”键，出现数字显示（此时没有任何英文字母），按▲增加温度，按▼减少温度（举例：如仪器容器内实际温度大于显示的温度，那么需▲两者的偏差），校准为止。
再一次按“SET”键，显示为“P 2.0" （P 2.0为比例带，出厂前已调整好，请勿自行调整）。
再按“SET”即显示仪器容器内温度。
“OUT”灯亮表示预置温度高于仪器内温度，处于加热状态。
3、假设水浴涡较长时间不使用，应将水浴涡中的水排尽，用软布擦净并凉干。
4、禁止在水浴涡无水状态下使用加热器。
5、该产品使用过程中必须将三孔插座有效接地。
四、整机清单1、电源线1根2、产品彩图1份3、说明说1份4、维修卡1份本厂产品自出厂之日起，保修1年，终生维修，请放心使用。
江苏省金坛市环宇科学仪器厂厂址：江苏省金坛市北环西路191号：213200手机：0订货热线：：E-mail：。
HH-S恒温油浴锅作业指导书
2、在试样的纵向横向各画一条对称轴作标记并标明纵横向。
检验方法要求
3
装入铁框架
试样平放入不锈钢丝网的铁框架（5目25方格/平方英尺）两框间
检验方法要求不影响试样的自由收缩
4
铁框架浸入甘油中
试样铁框架浸入131℃甘油中自由收缩20s
检验方法要求
5
冷却试样铁框架
1、取出迅速浸入备用的常温水浴中冷却5s后取出，试样水平静置30min测量纵横对称轴尺寸精确到0.1mm，记录数据。
2、S收缩率％＝（加热前试样长度L0-加热后试样长度L）÷加热前试样长度L0×100％
检验方法要求
6
关闭电源
关闭红色“电源”键OFF关机，拔下电源插座。
仪油浴锅作业指导书
版本
文件层次
三层文件
文件编号
分发号
制定
审核
复核
批准
归属部门
批准日期
试行日期
发行日期
原理/动作示意图
步骤
作业要点
要点理由
（安全、成败、易做）
1
开机设定温度
1、打开红色“电源”键ON开机。
2、按“SET”键设定温度， 键或 键使下排显示131℃。
仪器使用要求
2
裁取试样

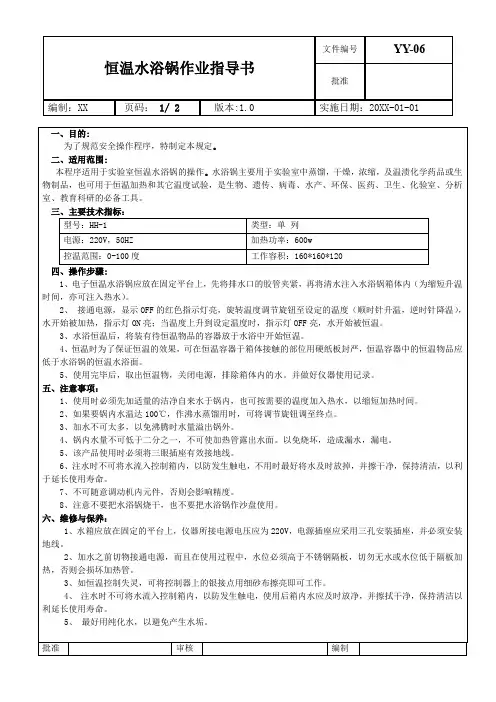

恒温水浴锅作业指导书
3、加水不可太多，以免沸腾时水量溢出锅外。
4、锅内水量不可低于二分之一，不可使加热管露出水面。以免烧坏，造成漏水，漏电。
5、该产品使用时必须将三眼插座有效接地线。
6、注水ห้องสมุดไป่ตู้不可将水流入控制箱内，以防发生触电，不用时最好将水及时放掉，并擦干净，保持清洁，以利于延长使用寿命。
一、目的:
为了规范安全操作程序，特制定本规定。
二、适用范围:
本程序适用于实验室恒温水浴锅的操作。水浴锅主要用于实验室中蒸馏，干燥，浓缩，及温渍化学药品或生物制品，也可用于恒温加热和其它温度试验，是生物、遗传、病毒、水产、环保、医药、卫生、化验室、分析室、教育科研的必备工具。
三、主要技术指标：
型号：HH-1
7、不可随意调动机内元件，否则会影响精度。
8、注意不要把水浴锅烧干，也不要把水浴锅作沙盘使用。
六、维修与保养：
1、水箱应放在固定的平台上，仪器所接电源电压应为220V，电源插座应采用三孔安装插座，并必须安装地线。
2、加水之前切物接通电源，而且在使用过程中，水位必须高于不锈钢隔板，切勿无水或水位低于隔板加热，否则会损坏加热管。
3、如恒温控制失灵，可将控制器上的银接点用细砂布擦亮即可工作。
4、 注水时不可将水流入控制箱内，以防发生触电，使用后箱内水应及时放净，并擦拭干净，保持清洁以利延长使用寿命。
5、 最好用纯化水，以避免产生水垢。
批准
审核
编制
类型：单 列
电源：220V，50HZ
加热功率：600w
控温范围：0-100度
工作容积：160*160*120
四、操作步骤:
1、电子恒温水浴锅应放在固定平台上，先将排水口的胶管夹紧，再将清水注入水浴锅箱体内（为缩短升温时间，亦可注入热水）。
HH系列数显恒温水浴锅SOP操作规范
1仪器组成
由主机控制面板、浴槽、加热组件及温度传感器、LED显示屏等组件构成。
2环境条件
温度：室温～100℃交流电流：220V
3适合范围
HH系列数显恒温水浴主要用于实验室中蒸馏，干燥，浓缩，及温渍化学药品或生物制品，也可用于恒温加热和其它温度试验。
4操作步骤
4.1 向工作室水箱注入适量的洁净自来水，直至水面距浴槽顶端
1-2cm为宜，放置容器。
4.2 接通电源。
4.3 选择恒温温度。
水浴锅HH系列将温度“设置—测温"选择开关
拨向“设置"处，调节温控旋钮，数字显示所需的设定温度。
水浴锅HH系列将温度“设置—测温"选择开关拨向“测温"处，数字显示工作水箱的实际温度（红色指示灯亮，表示加热器工作）。
4.4 水浴锅HH系列工作完毕，将温控旋钮置于最小值，切断电源。
5注意事项
5.1 禁止在水浴锅HH系列无水状态使用加热器。
加热管使用一年
后，请检查（包括连接点）是否完好。
5.2 每次使用前检查浴槽水位，及时补水，保持正常水位。
5.3 水浴锅HH系列当第一次使用恒温时，水箱内的实际温度会出现
大于设定温度属正常现象，反复加热2-3次，即能正常工作，因温度传感器需要激活才能稳定。
5.4 在仪器运行时，如果发现不正常现象，应立即切断电源，与仪
器管理员联系。
6 日常维护和保养
6.1 定期擦洗仪器的外部，保持仪器的整洁。
6.2 浴槽中水应定期更换，避免长菌和青苔，阻塞水泵。
6.3 长时间不用时，应将工作室水箱中的水排除，用软布擦净并晾
干。
电热恒温水浴锅(HH-系列)操作规范
密级：内部公开
文档编号：
受控状态：受控
版本号：
电热恒温水浴锅（HH-系列）操作规范
编制：
审核：
批准：
发布日期：实施日期：
修订页
1.目的
建立一个DHP-9272型电热恒温培养箱的使用、维护保养与清洁标准操作程序，使操作过程标准化。
2.职责
品控部负责本文件的起草，品控部及研发部负责本标准的实施。
3.范围
本标准适用于DHP-9272型电热恒温培养箱的使用、维护和保养与清洁。
4. 内容
4.1 操作程序：
4.1.１．打开电源开关
4.2.２．按SET按钮，进入内层参数设定状态，根据具体样品需求，设置温度
4.3.３．把可加热的样品玻璃仪器加入水浴锅中，根据所需的加热时间结束后，取出材料4.4.４．完毕电源
4.2注意事项：
4.2.１．水箱在加热时，水量不能少于最底水位（即不能使电热管露出水面）以免烧坏电热
管照成漏电漏水。
但也不要加得过多，以免沸腾时溢出
4.2.２．由于水箱内加温时水温差较大，所以当需用温差较大，一定要待水温在稳定状态时测量
4.2.３．加热管之间有一根不绣钢金属棒作温度传热感，切勿碰撞，以免失灵。
HH系列电热恒温水浴锅作业指导书
HH系列电热恒温水浴锅作业指导书
1．目的
规范电热恒温水浴锅的操作方法。
2．适用范围
适用于HH系列电热恒温水浴锅的操作。
3．工作原理
通过智能数字温度控制电热管对水浴锅内进行加热。
4．操作步骤
4.1将水槽内加水高于隔板50mm
4.2接通电源，打开电源开关。
设定温度按SET键，然后按▲或▼键
调节所需温度，再按SET键确定温度。
4.3使用完毕，切断电源，将水全部放出，清洗干净，填写使用记录。
4.4异常处理：1）显示正常但不加热：由于设定值低于实际测量温度，查看设定值解决。
2）加热灯亮但不升温：由于加热管断线或输出继
电器损坏，检查更换。
3）显示数据暗淡且抖动：工作电压偏低。
5注意事项
5.1该产品使用220V交流电，电源采用三角安全插头，其中一只最
长的脚为安全接地脚，为此对应使用的三眼插座应妥善接地。
5.2水箱在加水时，水量不能少于最低水位（即不能使电热管露出水面），以免烧坏电热管。
造成漏电、漏水。
但也不要加的过多，以免沸腾时水量溢出表面。
5.3由于水箱内加温时水温上下温差较大，所以当需温度计测量时一定要待水温稳定状态
时测量。
5.4加热管之间有一根不锈钢金属棒做温度传感器，切勿碰撞，以免失灵。
5.5长期不用应将水槽内水放掉擦净存放在干燥处。
5.6仪器工作环境：温度-5℃—50℃，相对湿度35%—85%。
5.7注水时绝对不能将水流入控制箱内。
电热恒温水浴锅(HH)作业指导书
电热恒温水浴锅（HH）作业指导书1 适用范围本仪器是一种温度可控的恒温水浴槽。
适用标准GB/T2910.1-2009 FZ/T01095 FZ/T01026-93主要对各种纺织品定量化学分析,部分成分进行溶解时的温控装置。
2 操作使用2.1将水浴锅放在固定的平台上，加入一定量的水（最好是软化水），水位高于电热管，为缩短加热时间可加入适量温水。
2.2电插头插入220V的插座上，显示器灯亮，表示电源接通，所有显示器及指示灯亮，接着显示型号和分度号，然后显示量程上下限，前三个状态显示各约一秒之衙进入常规的测量值/设定值显示并投入控制运行。
显示器的控温数据，绿灯亮表示加热，红灯亮表示恒温。
温度升到所控温度，可将样品放入水浴锅内，依据标准确定加热时间对样品进行溶解。
2.3设定温度值：按“SET”键或“∧”、“∨”键盘均可进入温度设定状态，下显示器显示“SP”，上显示器显示温度设定值，接着按“∧”、“∨”键可使温度设定值增加或减少。
设定修改完毕，应再按下“SET”认可并退出设定显示状态。
若数值修改后，一分钟不按“SET”键认可，则修改值无效，自动退出设定状态。
2.4参数设值：同时按“SET”键和“∧”键，且≥3秒后，显示器就会进入参数设定状态。
参数修改方法与设定温度修改方法相同。
2.5 AT（ON/OFF）键的使用：这是一个双功能键“0N”为正常控制输出（包括OUT和ALM）；①短按一下为ON/OFF切换功能键：“OFF”为所有输出断开，下显示器显示“OFF”（注：这时“OUT”和“ALM”指示仍按常规指示。
）②长按“AT（ON/OFF）”键≥10秒，则进入自整定“AT”状态，“AT”灯闪烁表示仪表进入PID三参数自整定过程，系统经过两个振荡周期后自整定结束。
“AT”灭灯，这时仪表就得到一组优化的控制参数并长期保存。
3 注意事项3.1仪器应在AC220±5%范围内使用，否则会影响仪器正常工作，甚至损坏仪器。
HH—4数字恒温水浴锅2016年作业指导书
浙江衢州联州致冷剂有限公司技术标准Q/ JHGF LZ J 19-2016 A版/0次HH-4数字恒温水浴锅作业指导书批准：审核：编制：2016-XX-XX 发布 2016-XX-XX实施浙江衢州联州致冷剂有限公司发布HH-4数字恒温水浴锅作业指导书1目的规范数字恒温水浴锅操作，使操作人员掌握如何使用水浴加热仪器的正确使用方法，确保产品质量2范围适用于HH-4数字恒温水浴锅的作业使用3职责质检部门测试人员负责仪器的保养，使用，保管。
4操作步骤4.1往水箱注入适量的洁净自来水。
4.2将控温旋钮调到最低（从左向右调节温度逐渐增大）。
4.3接通电源，打开电源开关。
4.3.1第一次按设定键，指示灯SL亮，进入温度设定状态，按上调键，向上调0.5℃，按下调键，下调键，下调0.1℃。
4.3.2第二次按设定键，首位显示d，进入设定提前控制温度值，可在0-5℃调整。
（如设定温度为50℃，如果冲温0.5℃，为防止冲温将d调为0.5，这样如果加热到49.5℃就断开加热；又如设定温度为90℃，如果超温1度，就将d调为1，最后加温到89℃就断开）。
4.3.3第三次按设定键，首位显示C或－，进入温度偏差调整，可在-9.8-+9.9℃调整。
（例如当显示温度比实际温度小0.5℃，将C调至+0.5℃,这样就实际与显示一致；当显示温度比实际温度大0.5℃，将C调至-0.5℃，这样就实际与显示一致）。
4.3.4第四次按设定键可恢复到测量状态，如有设定值即自动控制，在设定值设定结束，如不按设定键回到测量状态，控温表5秒后自动跳回并工作。
4.3.5长按设定键5-8秒，可自动复位温度值恢复00.0℃，首次设定温度前，如设定温度不正常，应先复位后使用。
4.3.6如果是高精度的控温，3-5与3-6不需要操作；另外再按设置键一次，上排显示-d,说明进入设定最低加热功率系数，开机自动为3，可在1-8调整。
（建议在半封闭状态设置成7-8左右；全封闭状态为1-2左右）4.3.7工作完毕，按设定键5-8秒左右，控温系统会自动复位，设定温度恢复为00.0关闭加热电源。
恒温水浴锅使用作业指导书
1.目的：
为了统一规范公司恒温水浴锅使用操作，避免因操作不当而引起的故障问题,特制定本作业指导书。
2.适用范围：适用于本公司实验用恒温水浴锅设备.
3.定义：无
4.引用标准：无
5.操作步聚:
5.1使用恒温水浴锅前,检查恒温水浴锅表面是否有异物,如有,及时清洁干净,如未有,则进入下面操作。
5.2向工作室水箱注入适量的洁净自来水,放置容器。
5.3接通电源。
5.4选择恒温温度。
5.4.1将温度“设置—测量”选择开关拨向“设置”处,调节温控旋扭,数字显示所需的设定
温度。
5.4.2将温度“设置—测量”选择开关拨向“测量”处,数字显示工作水箱的实际温度。
(红
色指示灯亮,表示加热器工作)
5.5工作完毕,将温控旋扭置于最小值,切断电源。
6．恒温水浴锅的维护和保养
6.1严禁将恒温水浴锅放在不稳定不平整的工作台上使用；
6.2若水浴锅较长时间不使用,应将工作室水箱中的水排除,用软布擦净并凉干。
6.3禁止在水浴锅无水状态下使用加热器.
6.4实验完毕后,注意清洁恒温水浴锅及电源线路的卫生,如发生故障时要立即停止使用,送专
修单位修理。
HH-4恒温水浴锅标准操作规程
一、目的：建立HH-4型数显恒温水浴锅的使用操作规程，为使用人员提供正确的操作规程。
二、适用范围：适用于HH-4型数显恒温水浴锅的使用。
三、职责：HH-4型数显恒温水浴锅使用人员对本标准的实施负责。
四、正文：
１技术指标：
加热功率 1000W
熔丝管 8A
温控范围室温～沸点
温度均匀性≤±0.3℃
温度波动≤±0.5℃
温升速度由室温升至沸点≤70分钟
电源交流220V±10%；频率50Hz±2%
使用环境环境温度5℃—40℃；相对湿度≤80% ２使用说明
２.１HH-4型数显恒温水浴锅应平放在固定平台上，电源电压必须与本箱要求的电压相符，电源插座要采用三孔安全插座，使用前必须接妥地线。
２.２先将清水注入箱内，加热管至少应低于水面20cm。
当工作室内水蒸发，水位低于最底线位时，应及时加入适量的水。
２.３接通电源，打开电源开关，把“设定/测量”开关置于设定端，此时显示屏显示设定温度，调节控温旋钮调至所需温度。
２.４“设定/测量”开关置于测量端，此时显示屏显示工作箱内实际温度，工作室里的热量散发，低于你所需设定的温度时，新的一轮加热又会开始。
２.５发现水温均匀性不够时，请打开搅拌开关，慢慢调节调速旋钮，升至所需温度。
２.６严禁长时间无人的情况下使用，以防水分蒸发干后，导致加热管爆裂。
２.７工作完毕，将温控旋钮置于最小值，切断电源。
HH电热恒温水浴锅操作规程(word文档良心出品)
HH电热恒温水浴锅操作规程1.目的：建立HH电热恒温水浴锅操作规程，指导正确操作该仪器。
2.范围：适用于HH电热恒温水浴锅的操作。
3.职责：检验人员对本规程的实施负责。
4.程序：4.1检查恒温水浴锅各接线处是否良好。
4.2检查完后，加水于锅内，可按需要的温度加于热水，缩短加热时间。
4.3合上开关，接通电源。
4.4调节温度4.5HH-2的操作程序4.5.1转动旋钮达所需温度值，指示绿灯亮即电热管通电加温，待绿灯灭而指示灯红灯亮，即进入恒温状态。
4.5.2使用时，时常将经校正准确的温度计插入锅内，测量温度是否为所需温度。
4.5.3如需锅内温度达100℃沸水消毒，蒸馏浓缩等用时可将调节旋钮旋至终点，使电源恒通不断，但不可加水过多，以免沸腾时溢出锅外。
4.6HH-4的操作程序（数显控制）4.6.1将“温度-测量”选择开关拨向“设置”处，调节温控旋纽，数字显示所需要的设定温度。
4.6.2将温度“温度-测量”选择开关拨向“测量”处，数字显示工作水箱的实际温度（加热指示红色灯亮，此时为工作状态）。
4.6.3当加热到所需温度时，红色指示灯亮，此时为恒温状态。
4.7工作结束，将温控旋纽置于最小位置，切断电源。
5.注意事项：5.1锅内水不能少于最低水位（即不能使锅内电热管露出水面），以免烧毁电热管。
5.2控制器、电热管及指示灯泡需修理更换时，应先切断电源，方可进行更换。
5.3修理调节器，应先切断电源，然后将调节旋钮旋下，再卸下调节盒。
5.4接好接地线。
5.5如水浴较长时间不用，应将工作池内的水排掉，用软布擦拭干净并晾干。
6-HH-S6型数显恒温水浴锅作业指导书
1.操作步骤1.1先将水槽内加水高于隔板50mm1.2接通电源，打开电源开关。
仪表通电后，上排显示InP,下排显示分度号，表示输入类型。
经过2s钟后，上排显示量程上限，下排显示量程下限，表示测量范围。
在经过2秒钟后，上排显示测量值，下排显示设定值，进入正常工作状态。
1.3温度设定：按功能键，上排显示SP。
按▲或▼键，是下排显示为所需要的设定温度值。
再按功能键，上排显示ST，按▲或▼键，使下排显示为所需要的定时时间值，再按设定键回到标准模式。
1.4控制参数的设定：按功能键4秒钟以上，上排显示控制参数的提示符，按▲或▼键调至所需值。
继续按功能键，上排一次显示个参数的提示符，按▲或▼键，调至所需值。
再按功能键4秒钟以上，回到标准模式。
（无键按下1分钟后自动返回到标准模式）1.5定时功能：当ST=0时取消定时功能；当ST不等于零时，有定时功能，计时采用顺计时，当定时时间到，下排数码管显示END，按增加键5秒钟以上可重新启动控制器。
1.6沸点功能：当选择水浴锅时，设定温度≥99度时，加热全输出，使水沸腾。
1.7自整定功能：按▼键5秒钟后运行指示灯闪烁，控制器开始自整定，自整定结束后运行指示灯长亮；得出一组最佳的PID参数，控制器按新PID参数进行控制。
2.注意事项2.1仪器必须安装地线2.2仪器工作环境：温度5～40℃以内相对湿度不能大于90%。
2.3若发现箱内温度与仪表显示温度不一致，可以通过仪表内部窗口调节。
2.4温度校正时，若仪表显示温度为70度，实测箱内温度为72度，则将Pb值改为2即可；若仪表温度70度，实测温度68度，则将Pb值改为-2即可。
2.5注水时不能将水流入控制箱内。
2.6禁止槽内无水或水位低于隔板使用,长期不用应将水槽内水放掉擦净存放在干燥处。
HH-S4电热恒温水浴锅操作规程
HH-S4电热恒温水浴锅操作规程标准操作、维护保养操作规程1、目的：建立HH-S4电热恒温水浴锅标准操作、维护保养操作规程，确保正确操作。
2、适用范围：HH-S4电热恒温水浴锅标准操作、维护保养操作。
3、职责：3.1质控科检验操作人员负责按该操作规程进行正确操作、维护保养。
3.2质保科负责按该文件对HH-S4电热恒温水浴锅进行管理和监督。
4、内容：4.1 HH-S4电热恒温水浴锅标准操作4.1.1把仪器放在干燥的平台上4.1.2将水槽内加水高于隔板50mm。
4.1.3打开开关，设定所需温度值。
4.1.4按键功能4.1.4.1温度的设定:按功能键，上排显示SP，按加减键，下排显示为所设定的温度值；再按功能键，上排显示ST，按加减键，下排显示为所需要的定时时间值，再按设定键回到标准模式。
4.1.4.2控制参数的设定：按功能键4秒钟以上，上排显示控制参数的提示符，按加减键，使下排显示为所需要的值。
继续按功能键，上排依次显示各参数的提示符，按加减键，使各控制参数为所需要的值。
再按功能键4秒钟以上，回到标准模式。
提示符详见下表：4.1.4.3自整定功能：按▽键5秒后运行指示灯闪烁，控制器开始自整定，自整定结束后指示灯长亮；得出一组最佳的PID参数，控制器按新PID参数进行控置。
4.1.4.4定时功能：当ST=0时取消定时功能；当ST≠0时，有定时功能，采用顺计时，定时时间到，下排显示END ，按增加键5秒以上可重新启动控制器。
4.1.4.5温度校正：找到仪表内部窗口进行调节：若仪表显示温度为70度，实测箱内温度为72度，把Pb 改为2，若实测箱内温度为68度，则把Pb 值改为-2即可。
4.1.4.6使用完毕关掉开关，拔下电源。
4.2 HH-S4电热恒温水浴锅维护保养规程4.2.1锅内加水不宜过多，以免沸腾时水量溢出锅外，但最低水位不能使加热管露出水面，以免烧坏加热管。
4.2.2注水时不能将水流入控制箱内。
电热恒温水浴锅作业指导书
电热恒温水浴锅作业指导书电热恒温水浴锅作业指导书 1、目的确保设备的正常操作，保证监测数据的准确性。
2、适用范围每一位使用电热恒温水浴锅的检测人员。
3、仪器环境条件不受雨雪侵袭。
4、操作步骤4.1 设备应放置在清洁、平整的地方，并确保电源已接妥地线; 4.2 检查电器及锅内水位状况，确认后，放入水浴器皿，接通电源。
设备即进入工作状态。
4.3 温度调整:按一下SET键，数码管闪动，仪表进入设定状态，按?或?键，可设置所需的温度;4.4 关机:水浴结束，取出水浴器皿(注:小心烫伤)，切断电源。
4.5 注意事项:4.5.1 水浴锅须接地良好，保证用电安全。
4.5.2 使用过程中，水位不能低于电加热管。
5、仪器自校仪器管理人员在两次校准周期之间，按时对仪器进行自检，确保分析结果的准确无误。
5.1 自校步骤5.1.1 水浴锅中插入经检定合格的标准温度计，尽量盖住孔口。
接上电源，开启加热开关，将控温器设置为常用温度。
5.1.2 控温范围:在温度达到设置点时，控温器在最低温度和最高温度点能控制加热，系统正常启停。
5.1.3 比较仪器显示温度和标准温度计的温度，并记录。
5.1.4 再将温度设定为另一数值，重复上述步骤。
5.2 自校周期经具有校准资格的服务商校准后6个月。
5.3 自校记录(见附表1)6 维护保养6.1 保持设备的清洁卫生。
6.2 定期检查水位，保证水位不低于电加热管。
6.3 较长时间不用，应将箱内水放净，并擦拭干净，保持清洁。
6.4 填写维护保养记录(见附表2)。
7 仪器定期校准仪器管理人员定期将仪器送至具有检定校准资格的服务商进行校准，保证仪器运行正常和测定的准确性。
附表1: *****有限公司电热恒温水浴锅自校记录______ ____ 仪器编号:___________ 型号规格:运行执行人:___________ 运行检查时间:___________运行检查记录:检查项目技术要求校验数据结果外观检查仪器完好、配套试运行正常控温精度 ?1?控温范围室温~100? 设定温度值? 实际温度值? 示值差异? 允许差? 单项结论校验结论:经过校验，测试结果在控制范围内。
电热恒温水浴锅操作、维护规程
1 目的：建立HH-2电热恒温水浴锅的操作规程及维护保养，确保其操作规范化。
2 适用范围：适用于HH-2电热恒温水浴锅的操作、维护、保养。
3 责任者：HH-2电热恒温水浴锅的操作者。
4 正文：4.1 主要技术参数电源：220V 50Hz功率：400w熔丝管：10A温控范围：37℃～65℃温控精度：±1.5℃4.2 使用方法4.2.1 在水槽内加入清洁温水至总高度1/2～1/3处。
4.2.2 接通电源：把电源开关拔至“1”处，控温仪面板即有数字显示表示电源接通；同时将水泵开关拨至“1”，以保证水槽控温精度。
4.2.3 温度设定：按控温仪的功能键“SET”进入温度设定状态，SV设定显示一闪一闪，再按“移位键”配合“加键”或“减键”来设定温度，设定结束后按功能键“SET”确认。
4.2.4 设定结束后，水槽进入升温状态，加热指示灯亮。
当箱内温度接近设定温度时，加热指示灯忽亮忽熄，反复多次，控制进入恒温状态。
4.3 注意事项4.3.1 水箱内注水时，加热管至少应低于水面5cm。
4.3.2 仪器工作中，水箱内水位低时，应及时加入适量的水，以防水箱内水蒸发干后，导致加热管爆裂。
4.3.3 设定工作温度时，应设置其高于环境温度，否则机器不工作。
4.3.4 高温使用仪器时，人体不要接触仪器上部的铁片，以免烫伤。
4.3.5 更换熔丝管，一定要先切断电源。
4.3.6 为仪器配备的电源插座的电器额定参数应大于仪器的电器额定参数，并有良好的接地措施。
5 维护、保养5.1水箱应注入洁净自来水或蒸馏水。
5.2 每周更换一次水箱内的水，并彻底清除水垢。
5.3 若仪器较长时间不使用，将水箱中的水排尽，并用软布擦净、晾干仪器。
6 支持性文件《使用说明书》1。
6-HH-S6型数显恒温水浴锅作业指导书
6-HH-S6型数显恒温水浴锅作业指导书1.操作步骤1.1先将水槽内加水高于隔板50mm1.2接通电源，打开电源开关。
仪表通电后，上排显示InP,下排显示分度号，表示输入类型。
经过2s钟后，上排显示量程上限，下排显示量程下限，表示测量范围。
在经过2秒钟后，上排显示测量值，下排显示设定值，进入正常工作状态。
1.3温度设定：按功能键，上排显示SP。
按▲或▼键，是下排显示为所需要的设定温度值。
再按功能键，上排显示ST，按▲或▼键，使下排显示为所需要的定时时间值，再按设定键回到标准模式。
1.4控制参数的设定：按功能键4秒钟以上，上排显示控制参数的提示符，按▲或▼键调至所需值。
继续按功能键，上排一次显示个参数的提示符，按▲或▼键，调至所需值。
再按功能键4秒钟以上，回到标准模式。
（无键按下1分钟后自动返回到标准模式）1.5定时功能：当ST=0时取消定时功能；当ST不等于零时，有定时功能，计时采用顺计时，当定时时间到，下排数码管显示END，按增加键5秒钟以上可重新启动控制器。
1.6沸点功能：当选择水浴锅时，设定温度≥99度时，加热全输出，使水沸腾。
1.7自整定功能：按▼键5秒钟后运行指示灯闪烁，控制器开始自整定，自整定结束后运行指示灯长亮；得出一组最佳的PID参数，控制器按新PID参数进行控制。
2.注意事项2.1仪器必须安装地线2.2仪器工作环境：温度5～40℃以内相对湿度不能大于90%。
2.3若发现箱内温度与仪表显示温度不一致，可以通过仪表内部窗口调节。
2.4温度校正时，若仪表显示温度为70度，实测箱内温度为72度，则将Pb值改为2即可；若仪表温度70度，实测温度68度，则将Pb值改为-2即可。
2.5注水时不能将水流入控制箱内。
2.6禁止槽内无水或水位低于隔板使用,长期不用应将水槽内水放掉擦净存放在干燥处。
028 J-HH-6A 精密数显恒温水浴锅操作维护程序(作业指导书)
********有限公司作业指导书
********-03-A028
J-HH-6A 精密数显恒温水浴锅
操作维护程序
编写人：
审核人：
批准人：
持有人:
2018年07月25日批准2018年07月25日起实施
********有限公司
J-HH-6A 精密数显恒温水浴锅
操作维护程序
1、操作步骤：
1.1开机准备：
往精密数显恒温水浴锅中加入水，水加至隔板50mm以上。
接通电源，打开外部供电电源开关。
1.2参数设定：
温度设定：点击“SET”键，进入温度设定状态，通过“△”、“▽”键设定到所需要的温度，按“SET”键，保存并退出设定状态。
启动控制温度设定：长按“SET”键（约3s左右），进入内部参数调节，连续按两下“SET”键，进入第三个参数设定。
界面显示“P”，一般情况下不需要调节，当温度过冲或过慢需要调节。
调节完成以后，在按两下“SET”键，返回到温度显示界面。
1.3仪器运行：
当精密数显恒温水浴锅升至所需的温度后，开始恒温。
恒温至设定温度。
放入盛装样品的容器，恒温水浴至所需时间后，取出盛装样品的容器。
1.4实验完毕后，关闭电源，待水冷却后将水放掉，并擦拭干净，收拾好卫生。
2、维护内容：
长时间不用定期清理，防止产生污垢等，并及时将实验用水倒出。
3、注意事项：
3.1工作环境温度5~40℃，环境湿度小于等于85%。
3.2锅内不可加水太多，以免沸腾时水溢出锅外。
3.3 锅内水不能使电热管露出水面，以免烧坏电热管，造成露水。
3.4精密数显恒温水浴锅控温范围10~99.9℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电热恒温水浴锅作业指导书
1．目的
规范电热恒温水浴锅的操作方法。
2．适用范围
适用于HH系列电热恒温水浴锅的操作。
3．工作原理
通过智能数字温度控制电热管对水浴锅内进行加热。
4．操作步骤
4.1 将水槽内加水高于隔板50mm
4.2接通电源，打开电源开关。
设定温度按SET键，然后按▲或▼键调节所需温度，再按SET键确定温度。
4.3使用完毕，切断电源，将水全部放出，清洗干净，填写使用记录。
4.4 异常处理：1）显示正常但不加热：由于设定值低于实际测量温度，查看设定值解决。
2）加热灯亮但不升温：由于加热管断线或输出继电器损坏，检查更换。
3）显示数据暗淡且抖动：工作电压偏低。
5 注意事项
5.1 该产品使用220V交流电，电源采用三角安全插头，其中一只最长的脚为安全接地脚，为此对应使用的三眼插座应妥善接地。
5.2水箱在加水时，水量不能少于最低水位（即不能使电热管露出水面），以免烧坏电热管。
造成漏电、漏水。
但也不要加的过多，以免沸腾时水量溢出表面。
5.3 由于水箱内加温时水温上下温差较大，所以当需温度计测量时一定要待水温稳定状态
时测量。
5.4 加热管之间有一根不锈钢金属棒做温度传感器，切勿碰撞，以免失灵。
5.5 长期不用应将水槽内水放掉擦净存放在干燥处。
5.6 仪器工作环境：温度-5℃—50℃，相对湿度35%—85%。
5.7 注水时绝对不能将水流入控制箱内。
