液压电磁阀工作原理及电磁换向阀结构原理
电磁阀的用途及工作原理
电磁阀的作用及工作原理电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。
用在工业控制系统中调整介质的方向、流量、速度和其他的参数。
电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
那么电磁阀工作原理是什么？电磁阀工作原理，电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
电磁阀的作用与原理：电磁阀就是用电磁力开启或关闭的阀门。
用在气路或液路上。
结构和种类非常多，但是动作原理都基本一样。
控制电路输入一个电信号，电磁阀内就相应产生一个磁信号，这个磁信号驱动电磁铁产生一个动作，阀门的开闭就产生一个对应。
电磁阀有别于其他阀门（手控、气控、液控、机控......）的突出特点是便于实现自动控制。
电磁阀用在一些净水器里，可能是这些地方需要自动控制或者联动。
电磁阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。
常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。
线圈断电后，电磁力消失，衔铁因自重下落复位。
同时依靠介质压力，主副阀得以紧密关闭。
常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯推动主阀阀杯下，压紧主阀阀座，阀门关闭。
电磁换向阀的工作原理
电磁换向阀的工作原理
电磁换向阀是一种常用于控制液压系统中液压油流动方向的重要元件，它通过
电磁力控制阀芯的运动，从而实现液压油的换向。
电磁换向阀的工作原理主要包括结构组成、工作过程和应用特点三个方面。
首先，电磁换向阀的结构组成主要包括阀体、阀芯、电磁铁和弹簧等部件。
阀
体内部有两个相互连接的油路，阀芯可以在阀体内部移动，从而改变两个油路之间的连接状态。
电磁铁通过通电产生磁场，控制阀芯的运动，而弹簧则可以使阀芯回到原位。
其次，电磁换向阀的工作过程可以分为两个阶段，通电阶段和断电阶段。
在通
电阶段，电磁铁受到电流激励，产生磁场，吸引阀芯使其移动，从而改变油路的连接状态；在断电阶段，电磁铁不再受到电流激励，磁场消失，阀芯受到弹簧的作用回到原位，油路恢复到初始状态。
最后，电磁换向阀具有结构简单、动作可靠、使用方便等特点，广泛应用于液
压系统中的换向控制。
在液压系统中，电磁换向阀可以根据控制要求实现液压油的正向、反向、停止等多种工作状态的切换，从而实现对液压系统的有效控制和调节。
总的来说，电磁换向阀通过电磁力控制阀芯的运动，实现液压油的换向，是液
压系统中不可或缺的重要元件。
它的工作原理简单清晰，具有较高的可靠性和灵活性，为液压系统的正常运行提供了重要保障。
液压电磁阀型号解释
电磁换向阀WE 型电磁换向阀电磁换向阀在液压系统中的作用是用来实现液压油路的换向、顺序动作及卸荷等。
由于电磁铁的推力有限，电磁换向阀应用在流量不大的液压系统中。
（1）结构原理电磁换向阀是液压控制系统和电气控制系统之转换元件。
它由液压机械中的按钮开关、限位开关、行程开关、压力继电器等电气元件发出信号，使电磁铁通电吸合或断电释放，从而直接控制阀芯移位，来实现油流的沟通、切断和方向变换，来操纵各执行机构的动作。
推动故障检查按钮可使滑阀阀芯手推移动。
WE 型电磁换向阀有4种电磁铁供用户选用：1.湿式直流电磁铁；2.湿式交流电磁铁；3.干式直流电磁铁；4.湿式直流电磁铁。
WE5型和WE6型电磁换向阀只有湿式直流和交流电磁铁，而WE10型电磁换向阀4种电磁铁都有。
湿式电磁铁具有使用寿命长、散热性能好等优点。
直流电磁铁的优点是换向频率高、换向性能好。
对低电压、短时超电压、超载和机械卡住反应不灵敏，工作可靠性好；用内装整流器的Z5型插头，可直接使用交流电源。
交流电磁铁的优点是动作时间短，电气控制线路简单，不需特殊的触头保护。
WE电磁换向阀通径m m 5，6，10电磁换向阀性能通径56.0-6.0系列通径660-60系列通径1030-30系列O-不带复位弹簧，不带定位器；OF-不带复位弹簧，带定位器；无标记-标准型，带复位弹簧。
A-湿式标准电磁铁；大功率电磁铁;C-可换线圈的电磁铁G24-直流电24V;W220-50-交流电220V ，50HZW220R-本整型直流电磁铁使用交流电压220V W110R-直流电磁铁使用Z5型插头可连（限6，10）无标记-无故障检查按钮；N-带故障检查按钮。
Z4-方型插头；Z5-大方型插头；Z5L-带指示灯的大方型插头无标记-无插入式阻尼器；B08-阻尼器节流孔直径0.8mm ；B10-阻尼器节流孔直径1.0mm无标记-矿物质液压油；v-磷酸脂液压液电液换向阀和液动换向阀3-二位三通；4-二位四通；4-三位四通WEH电液换向阀及WH液控换向阀（1）结构原理WEH型电液换向阀是用电磁阀作为先导控制的滑阀式换向阀。
电磁阀的工作原理及应用
1. 电磁阀通电时有较大噪音
谢谢大家！
单 击 此 处 添 加 副 标 题
演讲人姓名
流体流过，断电
时，A，P不通，
流体不能流过。
备注：阀上主流囗的数目称为"通",阀芯与
阀体间的相对应位置称为"位"
二位三通阀
通电时，活塞移动B、
P通，A、P不通，流
体流过B、P。
断电时A、P通，B、
P不通，流体流过A、
P。
三位三通阀
左线圈通电时A、P断电时A、P和A、
杂质卡死或堵塞。
缺少零件或零件损坏、锈蚀。
零件安装不正确或不到位。
电磁阀通电不动作
常见故障以及原因
01
给压后发现泄漏或不复位
02
1.杂质造成堵塞或卡死导致开关不到位。
2.进口压力太小或太大，不满足压差要求。
3.流量太小，不能在瞬间将阀杆或活塞推到位，尤其是大流量阀（316 &344系列）。
O都闭。
三位四通阀
左线圈通电时A、P
通B、O通，右线圈
通电时A、O通，B、
P通，
都断电时A、P和B、
O都闭。
常见故障以及原因
无电压、压降过大或电压不正确
。
线圈烧毁，线圈电阻为短路或断
路。
进口压力太小，不满足最小操作
压差要求（对于先导式操作结构
）
流量太小，尤其是大流量阀（
316 & 344系列）。
电磁阀的工作原
理及应用
电磁阀的工作原理及在生产中的应用
工作原理
常见故障及处理
几种常用电磁阀
液压系统气动原理图及电磁阀详解
01液压系统基本原理与组成Chapter液压系统工作原理液压系统主要组成部分动力元件执行元件控制元件辅助元件液压油防锈性选用具有防锈性的液压油，以防止金属表面锈蚀。
选用具有抗泡性的液压油，以防止油液中产生气泡影响系统性能。
抗乳化性选用具有抗乳化性的液压油，以防止水分进入系统后产生乳化现象。
粘度选用合适粘度的液压油，以保证系统在不同温度下的正常工抗氧化性液压油液性质及选用02气动原理图解读Chapter换向阀符号表示换向阀，通常为一个带有箭头的方形或圆形符号，箭头表示气流方向。
气源符号表示气源，通常为一个圆形或方形的符号，内部标有气压值或气源类型。
气缸符号表示气缸，通常为一个长方形或圆柱形的符号，内部标有气缸的规格和型号。
减压阀符号表示减压阀，通常为一个带有调节旋钮的方形或圆形符号。
油雾器符号表示油雾器，通常为一个带有油滴标志的方形或圆形符号。
气动元件符号识别01020304确保气动回路在正常工作条件下不会发生危险，如过载、短路等。
安全性原则确保气动回路的稳定性和可靠性，减少故障发生的可能性。
可靠性原则在满足安全性和可靠性的前提下，尽量简化气动回路设计，降低成本。
经济性原则气动回路设计应具有一定的灵活性，以适应不同工作条件和需求的变化。
适应性原则气动回路设计原则典型气动回路分析单作用气缸回路双作用气缸回路气动逻辑回路气动调速回路03电磁阀结构与工作原理Chapter电磁铁阀体阀芯弹簧电磁阀基本结构电磁阀工作原理通电状态断电状态当电磁铁断电时，磁场消失，阀芯在弹簧作用下复位，改变流体通道通断状态。
01020304直动式电磁阀分布式直动电磁阀先导式电磁阀特殊用途电磁阀不同类型电磁阀特点比较04电磁阀在液压系统中的应用Chapter换向阀顺序阀溢流阀减压阀节流阀调速阀05液压系统故障诊断与排除方法Chapter常见故障现象及原因分析油温过高系统压力不足噪音过大执行元件动作不灵活观察法通过观察系统压力表、温度计等仪表的指示情况，以及执行元件的动作情况，判断系统是否正常工作。

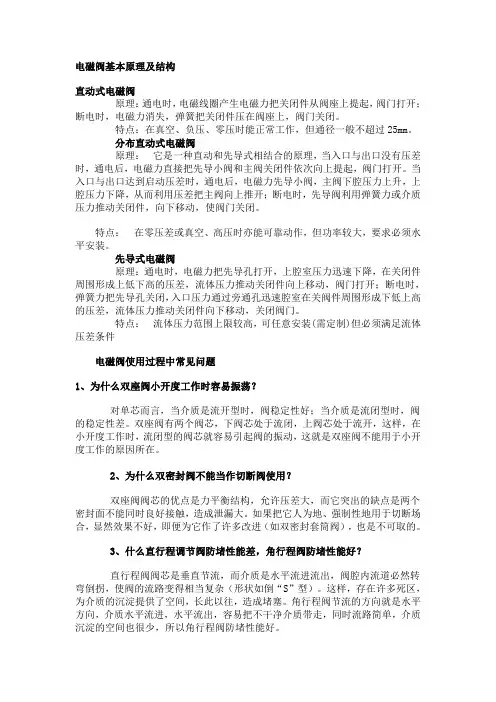

电磁阀基本原理及结构
电磁阀基本原理及结构直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分布直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可靠动作，但功率较大，要求必须水平安装。
先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件电磁阀使用过程中常见问题1、为什么双座阀小开度工作时容易振荡？对单芯而言，当介质是流开型时，阀稳定性好；当介质是流闭型时，阀的稳定性差。
双座阀有两个阀芯，下阀芯处于流闭，上阀芯处于流开，这样，在小开度工作时，流闭型的阀芯就容易引起阀的振动，这就是双座阀不能用于小开度工作的原因所在。
2、为什么双密封阀不能当作切断阀使用？双座阀阀芯的优点是力平衡结构，允许压差大，而它突出的缺点是两个密封面不能同时良好接触，造成泄漏大。
如果把它人为地、强制性地用于切断场合，显然效果不好，即便为它作了许多改进（如双密封套筒阀），也是不可取的。
3、什么直行程调节阀防堵性能差，角行程阀防堵性能好？直行程阀阀芯是垂直节流，而介质是水平流进流出，阀腔内流道必然转弯倒拐，使阀的流路变得相当复杂（形状如倒“S”型）。
液压阀工作原理
液压阀工作原理
液压阀是液压系统中的重要元件，它通过控制液压系统中的液
压流量、压力和流向，实现对液压系统的控制和调节。
液压阀的工
作原理主要包括结构原理和工作过程两个方面。
首先，我们来看液压阀的结构原理。
液压阀通常由阀体、阀芯、阀座、弹簧、阀盖等部件组成。
阀芯是液压阀的核心部件，它通过
阀芯的运动来控制液压系统中的液压流量和压力。
阀座则是阀芯的
运动轨迹，它决定了阀芯的开启和关闭状态。
而弹簧则起到了支撑
和恢复阀芯的作用。
通过这些部件的协同作用，液压阀能够实现对
液压系统的精确控制。
其次，我们来了解液压阀的工作过程。
液压阀的工作过程通常
分为压力控制、流量控制和方向控制三个方面。
在压力控制方面，
液压阀通过调节阀芯的开启和关闭程度，来控制液压系统中的压力
大小。
在流量控制方面，液压阀通过调节阀芯的运动速度和阀口的
大小，来控制液压系统中的液压流量。
在方向控制方面，液压阀通
过改变液压系统中的液压流向，来实现对执行元件的控制和调节。
通过这些工作过程，液压阀能够实现对液压系统的精确控制和调节。
总的来说，液压阀的工作原理是基于其结构原理和工作过程的相互作用。
通过对液压阀的结构原理和工作过程的深入了解，我们可以更好地掌握液压阀的工作原理，从而更好地应用液压阀于液压系统中，实现对液压系统的精确控制和调节。
液压阀在工程领域中有着广泛的应用，对于液压系统的稳定性和可靠性起着至关重要的作用。
因此，深入了解液压阀的工作原理对于工程技术人员来说是非常重要的。
电磁换向阀和电液换向阀的结构和工作原理
电磁换向阀和电液换向阀的结构和工作原理
2011-08-30 11:14 电磁换向阀和电液换向阀的结构和工作原理
电磁换向阀和电液换向阀的结构和工作原理
4WE5型电磁换向阀采用湿式交流或直流电磁铁。该阀是通过电磁铁控制阀芯的不同工作位置。当电磁铁断电时，阀芯靠弹簧压力保持在中间或终端位置(脉冲式阀除外)。电磁铁通电，阀芯被推到工作位置上，断电后又恢复到初始状态。这时用手推动故障检查按钮可使阀芯移动。
压力对中的三位四通换向阀(4WEH25H…50/…型)
在这种结构中是通过压力油作用在主阀芯(2)的两端面上，由阀体内的定位套使主阀芯保持在中间位置上。
如果主阀芯一端卸荷，则主阀换向，使相应的油口接通;此卸荷端的控制油通过先导阀通过通道Y排出。
二位四通换向阀有4种不同的结构
1.4WEH…/…型：先导阀和主阀中各有一个复位弹簧(当电磁铁断电时，使主阀芯固定在初始位置上)
型号H.4WEH25…50/…6A…E…：在这种结构里控制油是从主阀P腔引入的，由通道Y排回油箱，不经过主阀T腔。连接板上的Y口需堵死。
⑩ 螺塞 M6 GB78-76-8.8 S3
型号H.4WEH25…50/…6A…ET…：这种阀的控制油是内供内排型的。控制油从P腔引入，并经以主阀T腔排回油箱。这时连接板上的X、Y口应堵死。
中顶自卸车液压原理及换向阀结构原理
中顶自卸车液压原理及换向阀结构原理一、液压原理图工作原理:主气源从汽车底盘取气，气控操纵液压转换。
当把操作阀手柄推至“举升”位置，同时接通取力器开关，此时齿轮泵开始工作。
液压油箱中的液压油经过齿轮泵加压，经换向阀P口转A口，然后液压油缸下腔，推动活塞杆，使车厢开始举升。
举升到最大位置后，油缸活塞达到内部泄油阀位置，液压油经过泄油阀转换向阀O口，然后流回到油箱，此时车厢不再举升，停在最大位置。
当把操作阀手柄推至“中停”位置，换向阀P口和O口相通，A口切断，油缸活塞保持不动，此时齿轮泵加压的液压油通过换向阀P口转O口，直接回油箱，车厢保持中停位。
当把操作阀手柄推至“下降”位置，液压油缸下腔液压油通过换向阀回油箱，A 口与O口相通，同时P口与O口相通，油泵空循环，车厢靠自重回复原位。
二、结构原理图二、工作原理图三、DBQFF34-F20B气控换向阀常见故障及排除办法1、操作中停时，油缸出现下滑现象分析1.1、换向阀阀芯不能够复位。
操纵阀中停位置时下降控制气口窜气,使阀芯不能复位。
排除方法：更换操纵阀。
1.2、阀体内单向阀出现卡滞，导致举升油路内泄。
如图所示：单向阀处有异物，导致单向阀不能正常关闭，使A口与P口油路相通，因当换向阀阀芯在中停位置时，P口与O口相通，所以导致了举升油路内泄，出现了车厢下降现象。
排除方法：如下图所示：拆下P口上方的方铁接头，可看到阀体内的单向阀。
使用厚度1-3mm、宽度24-30mm的片状硬质物品，插入单向阀一字槽内，逆时针旋转拆下单向阀。
使用孔用卡簧钳取出卡簧，拆分单向阀清洗内部杂物，清洗完毕后安装，故障即解除。
2、其他与自卸车液压系统常见故障相同。
如下表：。
换向阀工作原理
换向阀工作原理
换向阀是一种用于控制液压系统中的液压流动方向的装置，它通常用于控制液压缸的运动方向。
换向阀可以通过改变阀芯的位置来控制液压系统中液压流体的流向。
换向阀的工作原理如下：
1. 阀芯的位置控制：换向阀具有一个阀芯，在阀芯的不同位置下，液压系统中液压流体的流动方向也会不同。
阀芯的位置通常通过一个手动操作装置或电磁阀来控制。
2. 弹簧平衡：换向阀内部通常设有一个或多个弹簧，用于平衡流体压力和阀芯位置之间的力。
这样做可以确保阀芯在无外力作用下保持在稳定的位置。
3. 流体通道控制：换向阀内部有多个流体通道，其中至少包括两个与液压系统相连的进、出口通道。
当阀芯的位置改变时，不同的流体通道将打开或关闭，从而改变液压流体的流动方向。
4. 密封性能：为了确保液压系统的密封性能，换向阀的阀芯与阀体之间通常设有密封圈。
这些密封圈能够防止液压流体泄漏，并确保流体只在所设定的通道中流动。
总的来说，换向阀通过改变阀芯的位置来控制液压系统中的液压流动方向。
它是液压系统中重要的控制装置，广泛应用于工业设备和机械设备中。
电液换向阀的工作原理
电液换向阀的工作原理
电液换向阀是一种控制液压系统中液压执行元件方向的设备。
它通常由电磁阀和液压阀组成，通过电磁阀的动作来控制液压阀的运动，从而改变液压系统中液压执行元件的工作方向。
具体工作原理如下：
1. 当电磁阀不通电时，液压阀处于初始位置，液压系统正常工作。
液压油通过液压阀的某一通道进入液压执行元件，使其产生一定的运动。
2. 当需要改变液压执行元件的工作方向时，给电磁阀通电。
电磁阀通电后，通过电磁感应原理产生的磁场，使液压阀的阀芯移动。
3. 阀芯移动后，液压阀内部的通道结构发生改变，液压油流动路径发生改变。
原先经过的通道被关闭，新的通道打开。
液压油重新流向液压执行元件，改变液压执行元件的工作方向。
4. 当电磁阀停止通电时，电磁阀的阀芯回到初始位置，液压阀恢复原来的通道结构，液压系统恢复正常工作。
总之，电液换向阀通过电磁阀的动作控制液压阀的运动，从而改变液压系统中液压执行元件的工作方向，实现相应的工作任务。
液动换向阀原理图解
液动换向阀原理图解液动换向阀是利用控制油路的压力油来改变阀芯位置的换向阀，图5 -9为三位四通液动换向阀的结构和职能符号。
阀芯是由其两端密封腔中油液的压差来移动的，当控制油路的压力油从阀右边的控制油口K2进入滑阀右腔时，K1接通回油，阀芯向左移动，使压力油口P与B相通，A与T相通；当K1接通压力油，K2接通回油时，阀芯向右移动，使得P与A相通，B与T相通；当K1、K2都通回油时，阀芯在两端弹簧和定位套作用下回到中间位置。
图5—9 三位四通液动换向阀（a）结构图（b）职能符号图⑤电液换向阀。
在大中型液压设备中，当通过阀的流量较大时，作用在滑阀上的摩擦力和液动力较大，此时电磁换向阀的电磁铁推力相对地太小，需要用电液换向阀来代替电磁换向阀。
电液换向阀是由电磁滑阀和液动滑阀组合而成。
电磁滑阀起先导作用，它可以改变控制液流的方向，从而改变液动滑阀阀芯的位置。
由于操纵液动滑阀的液压推力可以很大，所以主阀芯的尺寸可以做得很大，允许有较大的油液流量通过。
这样用较小的电磁铁就能控制较大的液流。
图5-10电液换向阀(a)结构图(b)职能符号(c)简化职能符号1，6-节流阀2，7-单向阀3，5-电磁铁4-电磁阀阀芯8-主阀阀芯? 图5-10所示为弹簧对中型三位四通电液换向阀的结构和职能符号，当先导电磁阀左边的电磁铁通电后使其阀芯向右边位置移动，来自主阀P口或外接油口的控制压力油可经先导电磁阀的A′口和左单向阀进入主阀左端容腔，并推动主阀阀芯向右移动，这时主阀阀芯右端容腔中的控制油液可通过右边的节流阀经先导电磁阀的B′口和T′口，再从主阀的T口或外接油口流回油箱(主阀阀芯的移动速度可由右边的节流阀调节)，使主阀P与A、B和T的油路相通；反之，由先导电磁阀右边的电磁铁通电，可使P与B、A与T的油路相通；当先导电磁阀的两个电磁铁均不带电时，先导电磁阀阀芯在其对中弹簧作用下回到中位，此时来自主阀P口或外接油口的控制压力油不再进入主阀芯的左、右两容腔，主阀芯左右两腔的油液通过先导电磁阀中间位置的A′、B′两油口与先导电磁阀T′口相通(如图5-10b所示)，再从主阀的T口或外接油口流回油箱。
换向阀的工作原理
换向阀的工作原理
换向阀是一种常见的液压元件，它在液压系统中起着非常重要的作用。
换向阀的工作原理主要是通过控制液压油的流动方向，从而实现液压系统中液压执行元件的动作。
换向阀的工作原理可以分为机械式换向阀和液压换向阀两种类型。
机械式换向阀的工作原理是通过机械手柄或按钮的操作，改变阀芯的位置，从而改变液压油的流动方向。
当手柄或按钮操作时，阀芯会随之移动，使液压油通过不同的通道流向不同的液压执行元件，从而实现液压系统的换向操作。
液压换向阀的工作原理是通过液压控制电磁阀或液压比例阀的控制信号，改变阀芯的位置，从而改变液压油的流动方向。
当控制信号输入时，电磁阀或液压比例阀会使阀芯移动，使液压油通过不同的通道流向不同的液压执行元件，实现液压系统的换向操作。
换向阀的工作原理涉及到液压油的流动、阀芯的移动和液压执行元件的动作，其工作过程可以简单描述为，当液压油通过换向阀时，根据阀芯的位置，液压油会流向不同的液压执行元件，从而实现液压系统中各种动作的控制。
换向阀的工作原理决定了其在液压系统中的重要性，它直接影响着液压系统的工作效率和动作灵活性。
因此，在设计和选择液压系统时，需要充分考虑换向阀的工作原理，以确保液压系统能够稳定可靠地工作。
总的来说，换向阀的工作原理是通过控制液压油的流动方向，实现液压系统中液压执行元件的动作。
无论是机械式换向阀还是液压换向阀，其工作原理都是基于液压控制的基本原理，通过控制阀芯的位置来改变液压油的流向，从而实现换向操作。
换向阀在液压系统中扮演着至关重要的角色，对于液压系统的正常运行和动作控制起着至关重要的作用。
液压电磁阀工作原理
液压电磁阀工作原理液压电磁阀是一种利用电磁力控制液压流动的装置。
它由电磁铁和阀芯组成，通过电磁铁的通电和断电来控制阀芯的开闭，从而实现对液压系统的流量、压力和方向的控制。
液压电磁阀的工作原理如下：当电磁阀通电时，电磁铁产生电磁力，使阀芯被吸引并移动到开启状态，液压油可以顺利通过阀体流动。
当电磁铁断电时，电磁力消失，弹簧的作用下，阀芯恢复到关闭状态，阻止液压油流动。
通过这种方式，液压电磁阀可以实现远程控制液压系统的各种操作。
液压电磁阀通常由多个部件组成，包括电磁铁、阀芯、弹簧、阀座、阀体等。
其中，电磁铁是液压电磁阀的控制核心，它由铁芯、绕组和外壳组成。
当电磁铁通电时，绕组中的电流产生磁场，磁场与铁芯相互作用产生电磁力，从而使阀芯移动。
弹簧则起到恢复阀芯闭合状态的作用，保证液压电磁阀的正常工作。
液压电磁阀主要有两种工作方式，即通电时开启（常开型）和通电时关闭（常闭型）。
在常开型液压电磁阀中，当电磁铁通电时，阀芯关闭；当电磁铁断电时，阀芯开启。
而在常闭型液压电磁阀中，当电磁铁通电时，阀芯开启；当电磁铁断电时，阀芯关闭。
这两种不同的工作方式可以根据实际需要进行选择，以满足液压系统的不同控制要求。
液压电磁阀的工作原理主要包括溢流阀、先导阀和电磁换向阀。
其中，溢流阀主要用于控制液压系统的压力，当压力超过设定值时，溢流阀会打开，将多余的液压油返回到油箱中，从而保护液压系统不受过载损坏。
先导阀则可以通过电磁阀控制它的进出口，实现对液压缸的运动速度和顺序的控制。
电磁换向阀则可以实现液压系统的流向切换，从而实现液压系统的正反转和多路流向控制。
液压电磁阀的工作原理的核心是电磁力的作用，通过电磁铁的通电和断电，控制液压阀芯的开闭，从而实现对液压系统的流量、压力和方向的控制。
因此，液压电磁阀在液压系统中起着非常重要的作用，广泛应用于各种工程机械、冶金设备、工业自动化等领域。
同时，液压电磁阀的稳定性、可靠性和精度对液压系统的正常运行和工作效率有着重要的影响。
液压电磁阀工作原理
液压电磁阀工作原理
液压电磁阀是一种利用液压力和电磁力控制液压系统的元件。
它的工作原理是利用电磁铁产生的磁场来控制阀芯的运动，从而改
变液压系统中液压油的流动方向和压力。
液压电磁阀广泛应用于工
程机械、冶金设备、船舶、航空航天等领域，是液压系统中不可或
缺的重要部件。
液压电磁阀由阀体、阀芯、电磁铁、弹簧等部件组成。
当电磁
铁通电时，产生磁场吸引阀芯，使阀芯与阀座之间的密封面分离，
液压油就可以通过阀芯的通道流动。
当电磁铁断电时，磁场消失，
弹簧的作用力使阀芯回到原位，密封面重新闭合，液压油停止流动。
通过控制电磁铁的通电和断电，可以实现液压系统中液压油的流向
控制和压力调节。
液压电磁阀的工作原理可以分为两种类型：直动式和间接式。
直动式液压电磁阀的阀芯直接受电磁铁的作用，当电磁铁通电时，
阀芯被吸引打开；当电磁铁断电时，弹簧的作用力使阀芯关闭。
间
接式液压电磁阀的阀芯受电磁铁的作用通过阀杆传递给阀芯，原理
与直动式相似，只是阀芯的运动由阀杆传递。
液压电磁阀的工作原理可以简单概括为：通过控制电磁铁的通
电和断电，来控制阀芯的运动，从而实现液压系统中液压油的流向
控制和压力调节。
它具有结构简单、动作可靠、响应速度快等特点，在液压系统中起着不可替代的作用。
总之，液压电磁阀是液压系统中的重要控制元件，其工作原理
是利用电磁铁产生的磁场来控制阀芯的运动，从而实现液压油的流
向控制和压力调节。
它在工程机械、冶金设备、船舶、航空航天等
领域有着广泛的应用，是现代液压技术中不可或缺的重要组成部分。
液压换向阀的原理
液压换向阀的原理液压换向阀是一种重要的液压元件，用于控制液压系统中液体的流向和流量，实现液压执行元件的动作。
液压系统中的液压换向阀根据其控制原理和结构形式的不同，可以分为多种类型，如溢流换向阀、节流换向阀、多路换向阀等。
下面将详细介绍液压换向阀的原理。
液压换向阀的原理主要包括：工作原理、结构原理和控制原理。
首先，液压换向阀的工作原理是利用液压油压力的变化来改变阀内的流道连接，从而控制液体的流向和流量。
液压换向阀内部采用了不同形式的阀芯、阀套、阀座等零部件，通过它们的移动和定位，实现了液体的换向和控制。
在液压系统工作时，由于液压泵输出的液体压力，液压换向阀内的阀芯会受到油液的压力，从而移动到相应的位置，改变流道的连接，使得液体按照设计的路径完成流动和控制动作。
其次，液压换向阀的结构原理包括主阀芯、副阀芯、弹簧、密封圈、阀套、阀座等部件。
主阀芯是控制液体流向和流量的关键零部件，它的形状和移动位置决定了液体的流通路径。
副阀芯通常用来辅助主阀芯实现更复杂的流体控制功能。
弹簧的作用是在失压情况下让阀芯归位，保证阀门的断流功能。
密封圈用来确保阀门在工作时不会发生泄漏。
阀套和阀座则是让阀芯移动时保持相对稳定的地方。
最后，液压换向阀的控制原理是通过外部的液压控制元件，如液压电磁阀、手动阀、液压操纵杆等，对液压换向阀进行控制。
当外部控制元件发出信号时，液压换向阀内的阀芯会受到相应的压力影响，从而改变自身的位置，实现液体流向和流量的控制。
控制方式可以是手动的，也可以是电动的，还可以是自动的，具体的实现方式需要根据液压系统的工作要求来选择。
总的来说，液压换向阀的原理通过液压压力的变化和控制元件的控制，实现了对液体流向和流量的有效控制。
这种原理适用于各种工程机械、农业机械、船舶设备、飞机设备等各种领域的液压系统中，发挥了重要的作用。
液压换向阀工作原理【附图】
液压换向阀按换向阀所把持的通路数分为：二通、三通、四通和五通等。
应用阀芯错阀体的绝对活动，使油路交通、闭断或变换油淌的方向，从而使得液压履行元件及其驱动机构的承动、结束或变换运动方向。
1、工息本理滑阀式换向阀的工作原理，当阀芯向右移动一定的间隔时，由液压泵输入的压力油从阀的P口经A口赢向液压缸右腔，液压油缸右腔的油经B口源回油箱，液压缸活塞向右运动;反之，若阀芯向右移动某一间隔时，液流反向，活塞向左活动。
2、换向阀的构造1) 手动换向阀应用手动杠杆回转变阀芯地位名隐换向。
分弹簧主动复位(a)跟弹簧钢珠(b)定位二种。
2) 灵活换向阀灵活换向阀又称言程阀，重要用去节制机械运动部件的止程，还帮于装置在工作台上的档铁或凹轮迫使阀芯运动，从而掌握液流方向。
3) 电磁换向阀弊用电磁铁的通电呼分取断电开释而间接推进阀芯回节制液流方向。
它非电气解统和液压系统之间的疑号转换元件。
替二位三通交换电磁阀构造。
在地位，油口P和A相通，油口B断合;当电磁铁通电呼分时，拉杆1将阀芯2拉向左瑞，那时油心P战A断启，而和B相通。
当电磁铁断电开释时，弹簧3推进阀芯复位。
图4-9b替其图形符号。
4) 液动换向阀应用把持油路的压力油去转变阀芯位置的换向阀。
阀芯非由其二端稀封腔外油液的压差回挪动的。
如图所示，当压力油从K2入进滑阀左腔时，K1接通回油，阀芯向右移动，使P和B相通，A和T相通;当K1交通压力油，K2交通回油，阀芯向左挪动，使P和A相通，B和T相通;当K1战K2皆通回油时，阀芯回到两头位置。
5)电液换向阀由电磁涩阀跟液动滑阀组成。
电磁阀伏后导息用，能够转变把持液淌方向，从而改变液动滑阀阀芯的地位。
用于大西型液压装备外。
扩展资料：液动换向阀的常见故障的原因及排除方法：液动换向阀与电磁换向阀的区别仅在于推动阀芯移动的力不同而已，前者为压力油的液压力，后者为电磁铁的吸力，具体液压换向阀的故障分析与排除方法有以下几点。
故障：（1）不换向或换向不良原因：是推动阀芯移动的控制压力油的压力不够，或者控制油液压力虽够，但阀芯另一端控制油腔的回油不畅，不畅的原因可能是污物阻塞，或开口量不够大，或者回油背压力大等。
电磁控制换向阀的工作原理
电磁控制换向阀的工作原理电气转化元件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。
最常用的电-气转换元件是电磁阀(solenoid actuated valves) 。
电磁阀既是电器控制部分和气动执行部分的介面，也是和气源系统的介面。
电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行元件动作的方向控制，on开关量控制，or 逻辑控制。
在电磁阀家族中，最重要的是电磁控制换向阀(solenoid actuated directional control valves) 。
电磁控制换向阀的工作原理在气动迴路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。
按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图表示3(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。
当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
图表示5(五路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面开启通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。
阀的功能：(function)电磁阀的选单示它的电-气转换複杂性。
阀的功能由两个数字表示：m和n，称为m路n位电磁阀，“n位”表示换向阀的切换位置，也表示阀的状态。
阀的位置数目就是n的数值，如二位阀有两个位置选择亦即有两种状态，三位阀则有三个位置选择亦即有三种不同的状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压电磁阀工作原理及电磁换向阀结构原理
展开全文
液压电磁阀是用来控制流体的一种自动化基础元件，属于执行器。
液压电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压缸控制，所以就会用到液压电磁阀。
那么液压电磁阀工作原理是什么？
液压电磁阀工作原理：液压电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置，这样通过控制电磁铁的电流通断就控制了机械运动。
电磁换向阀结构原理 1）WE型电磁换向阀图1、图2、图3和图4分别是不同通径的WE型电磁换向阀的结构原理图。
电磁换向阀的基本工作原理是相同的，通过电磁铁控制滑阀阀芯的不同位置，以改变形油液的流动方向。
当电磁铁断电时，滑阀由弹簧保持在中间位置或初始位置（脉冲式阀除外）。
若推动故障检查按钮可使滑阀阀芯移动。
1—阀体；2—电磁铁（左为交流电磁铁，右为直流电磁铁）；3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮；7—橡胶保护罩
1—阀体；2—电磁铁；3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮
图3 4WE10E10/A型湿式电磁换向阀结构原理图
1—阀体；2—干式电磁铁；3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮
液压电磁阀型号含义：关于液压电磁阀型号，不同的厂家对型号的编排有所不同，
这里小编举个例子说明液压电磁阀型号含义，例如34BYM-L20H-T，其中34表示的是3位4通，B为交流型，Y为液动，M是滑阀机能，L表示螺纹连接形式，
20为公称直径，H为公称压力，H表示为高压31.5MPA，T表示弹簧对中型代号。
想要更多具体型号含义，可咨询相关厂商。
液压电磁阀特点：1、液压电磁阀外漏堵绝，内漏易控，使用安全。
2、液压电磁阀系统简单，便于维护，价格低廉。
3、液压电磁阀动作快速，功率微小，外形轻巧。
液压电磁阀分类：液压电磁阀是指液压传动中用来控制液体压力﹑流量和方向的一种元件。
在液压电磁阀中，控制压力的称为压力控制阀，
控制流量的称为流量控制阀，而控制通﹑断和流向的则称为方向控制阀。
而这些控制阀下又有新的分类，下面我们一起来看看其他分类。
1、方向控制阀按用途分为单向阀和换向阀。
（1）单向阀：只允许流体在管道中单向接通，反向即切断。
（2）换向阀：改变不同管路间的通断关系，根据阀芯在阀体中的
工作位置数分两位﹑三位等；根据所控制的通道数分两通﹑三通﹑四通﹑五通等；
根据阀芯驱动方式分手动﹑机动﹑电动﹑液动等。
2、压力控制阀按用途可以分为溢流阀﹑减压阀和顺序阀。
（1）溢流阀：能控制液压系统在达到调定压力时保持恒定状态。
用于过载保护的溢流阀称为安全阀，当系统发生故障，压力升高到可能造成破坏的限定值时，阀口会打开溢流
，以保证系统安全。
（2）减压阀：能控制分支回路得到比主回路油压低的稳定压力。
减压阀按它所控制的压力功能不同，又可分为定值减压阀﹑定差减压阀和定比减压阀。
（3）顺序阀：能使一个执行元件动作以后，再按顺序使其他执行元件动作。
3、流量控制阀是利用调节阀芯和阀体间的节流口面积和它所产生的局部阻力对流量进行调节，
从而控制执行元件的运动速度。
流量控制阀按用途分为5种。
（1）调速阀：在载荷压力变化时能保持节流阀的进出口压差为定值。
（2）分流阀：不论载荷大小都能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀；而得到按比例分配流量的为比例分流阀。
（3）分流集流阀：兼具分流阀和集流阀的功能。
（4）集流阀：它是使流入集流阀的流量按比例分配，作用与分流阀相反。
（5）节流阀：在调定节流口面积后，节流阀能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。
