视场光阑、入射窗、出射窗
光学系统的成像范围是有限的。
照相机中底片框限制了被成像范围 的大小
工具显微镜中分划板的直径决定成 像物体的大小
第三节望远镜系统中成像光束的选择
典型的双目望远镜系统是由一个物镜、一 对转向棱镜、一个分划板和一组目镜构成的， 如图4-7所示。有关光学数据如下：
或加大，从而达到调节光能量以适应外界
不同的照明条件。显然可变光阑不能放在
镜头L上，否A1则A2
的大小就不可变了。
底片框B1B2 的大小确定的。超出底片框的
范围，光线被遮拦，底片就不能感光。
在光学系统中，不论是限制成像光束口径、 或者是限制成像范围的光孔或框，都统称为 “光阑”。
限制进入光学系统的成像光束口径的光阑 称为“孔径光阑” ，例如照像系统中的可 变光阑 A 就是孔径光阑。
渐晕光阑
光阑以减少轴外像差为目的，使物空 间轴外点发出的、原本能通过上述两 种光孔的成像光束只能部分通过，这 种光阑称为渐晕光阑。
入射光瞳通过整个光学系统所成的像就是 出射光瞳
入瞳与出瞳对整个光学系统是共轭的。 如果光阑在整个光学系统的像空间，那
么它本身也就是出射光瞳；
反之，若在物空间，它就是入射光瞳
光学系统中的光束限制
§1 照像系统和光阑 §2 望远镜系统中成像光束的选择 §3 显微镜系统中的光束限制与分析 §4 光学系统的景深 补充: 光学系统的分辨率
实际光学系统与理想光学系统不同， 其参与成像的光束宽度和成像范围都是 有限的。限制来自于光学零件的尺寸大 小和其他金属框。从光学设计的角度看， 如何合理的选择成像光束是必须分析的 问题。光学系统不同，对参与成像的光 束位置和宽度要求也不同。
郁道银 几何光学
第6章 光路计算与像差理论
• 光路计算
计算光线选择
• 产生像差原因：
孔径、视场、波长
• 像差分类
波像差；7种几何像差
• 齐明点与齐明透镜
第7章 典型光学系统
• 眼睛
– 调节与适应 – 缺陷与校正 – 目视光学仪器
• 放大镜 250 ＝ • 显微镜 f' • 望远镜 • 照相系统与投影系统
第4章 光学系统中的光束限制
• 孔径光阑－（入瞳、出瞳：共轭） • 视场光阑－（入窗、出窗：共轭） • 渐晕光阑－渐晕系数 • 典型系统的光束限制 • 远心光路－测量仪器
第5章 光度学与色度学
• 辐射量、光学量 • 光传播中的变化规律、余弦辐射 • 光学系统的能量损失：三种
透射面的反射损失；介质吸收损失； 反射面的光能损失。
《几何光学》与工程实践
理论：why？ 工程：how？ 必须让学生改变学习思路
《几何光学》与工程实践
教师需熟知照相系统的主 要构成、物镜的主要参数 及其意义、物镜的结构形 式及其特点，并特别明确 光阑在照相系统中的作用
《几何光学》与工程实践
Байду номын сангаас
教师需熟知各种类型的 望远镜，明确球面系统、 平面系统以及多种光阑 在仪器中的特点和作用
－ 显微镜 1）组成（光学结构特点）、成像关系、 光束限制（生物显微镜和测量显微镜） 2）视觉放大率公式： tg ' 250 e tg f '0 f ' e
• • • • • •
3）数值孔径：NA＝nsinu, D'＝500NA/Г 4）物镜的分辨率： σ＝a/β＝0.61λ/NA 5）有效放大率：500NA≤Г≤1000NA 6）物镜的景深：NA,
工程光学郁道银第七章解读
tg y L y 250
y f l y P' l f P' l
放大镜
f l 250 P' l f
并非常数
y’ ’ y
P’
F’ -l’ f’
放大镜
结 论
f l 250 P' l f
瞳孔 角膜 虹膜
巩膜
网膜 脉络膜 黄斑中心凹
*网膜是眼球的第三层膜，上面布满着感光元素，即锥状细胞和杆状
细胞，锥状细胞直径约5微米，长约35微米；杆状细胞直径约2微米 ，长约60微米。它们在网膜上的分布式不均匀的。在黄斑中心凹处 是锥状细胞的密集区而没有杆状细胞，由中心向外，逐渐相对变化；
8
人眼的构造剖视图
3
已学过：折射定律——单个折射球面——理 想光组——平面系统——光束限制——像差 目的：组成仪器，得到实际应用的光学系统
根据光学基本理论，将光学元件合理组合， 得到光学仪器。 由使用要求决定成像要求，根据成像要求设 计光学系统。 设计过程就是合理的组合过程。
4
§7.1 眼睛及其光学系统
一、眼睛的结构
从光学角度看，眼睛中最主要的是：水晶体、视 网膜和瞳孔。
眼睛和照相机很相似，如果对应起来看：
人眼 ↕ 照相机 水晶体 ↕ ↕ 镜头 视网膜 ↕ 底片 瞳孔
光阑
13
2、眼睛的成像：
人眼是一个类似的摄影系统，角膜相当于一个凸凹镜，前室亦 如此，水晶体相当于一个双凸镜。物点在视网膜上形成一个倒立的 实像，但这一倒像的感觉经神经系统的作用，给人以正像的视觉。 眼睛的物方和像方焦距不相等: f = -17.1mm f ’ =22.8mm 眼睛的调焦范围: -f =14.2~17.1mm f ’ =18.9~22.8mm 瞳孔起着孔径光阑的作用，自动调节进入人眼的光能，它有一 定范围，( 2~8mm)若外界光很强，即使=2mm时仍然使人无法适 应，就很容易使视网膜造成伤害。

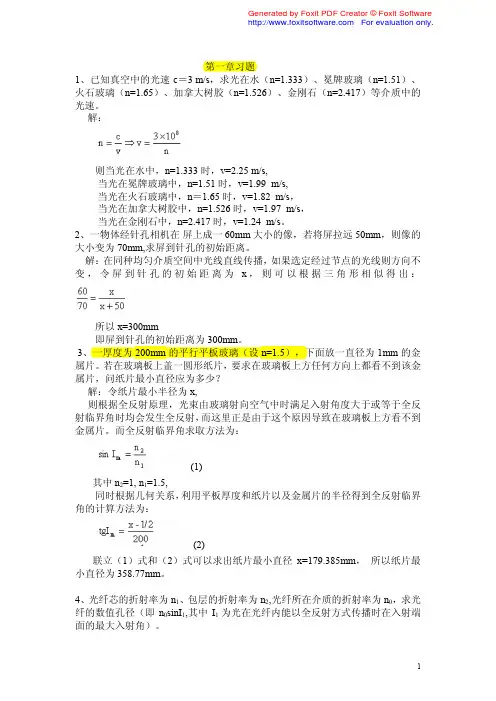

工程光学答案_课后答案_郁道银_第二版_完整
