中国古建筑的木结构构件详解

中国古建筑的木结构I构件详解

中国传统古建筑结构复杂,这套木结构建筑扫盲图依照北宋李诫所著《营

造法式》标注,结构各构件位置及名称一目了然,值得收藏。

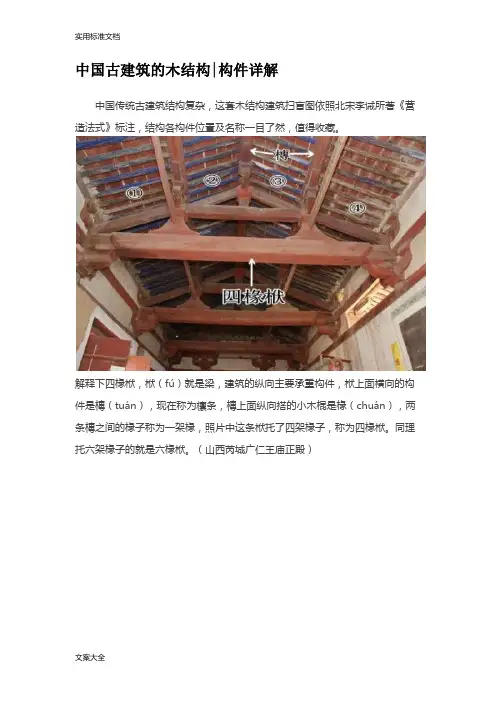

解释下四椽袱，袱（fCi）就是梁,建筑的纵向主要承重构件,槪上面横向的构

件是樗（,现在称为標条，樗上面纵向搭的小木棍是椽（chu3n ）,两条樗之间的椽子称为一架椽，照片中这条袱托了四架椽子,称为四椽袱。同理托六架椽子的就是六椽袱。（山西芮城广仁王庙正殿）

还是刚才那梁架,主要构件的名称都标了出来，大家可以按图索骥。各代在构件的样式和使用上会有区别,这些区别是根据建筑形式断代的主要依据，但整体构架千年没变。（山西芮城广仁王庙正殿）脊樗：屋架最高处的樗，位于正脊下

叉手：脊樗两侧z平梁之上的斜撑平梁:又称平袱,梁架结构里最上层的梁,

长两椽，其上蜀柱、叉手承托脊樗（山西芮城广仁王庙正殿）

这是一张六椽袱的结构图,六椽袱即托六架椽的梁。六椽袱以上用平梁和劄牵错落搭配，托举出房子的山间尖,早期木结构中用六椽檐袱通搭的实例很少, 这个梁架结构来自山西平顺淳化寺正殿。劄牵：长一椽的梁

古建筑的梁架结构有多种组合,这也是一座六椽檐袱通搭的建筑,结构与上图

有很大不同，六椽袱上用四椽袱，四椽袱上用平梁（两椽），逐层递减,形成中国式房屋的山尖。（山西溼州西四义普觉寺）

阑额是柱头间的联系构件，安装于柱头，上皮与柱齐平，有些建筑柱子最下端

也有一道这样的联系构件，称为"地袱"。普拍方安装于柱头阑额之上，压于杭科之下。普拍方与阑额的断面呈"T”字形。早期建筑一般不用普拍方,现存十几座唐和五代建筑中只有平顺大云院弥陀殿使用了普拍方，宋以后开始应用广泛。（山西沁县大云院正殿）

§ ・

f g a t

W E S - ■糞川

艮

・

(啻

陆盟mmK

仝Hm )

。出ffi®塚皿

求

这张示意图是七铺作,铺作数二出跳数+3 ,上图双抄双昂出四跳是四层，另加杭科、

耍头、襯方头各一层，共七层，称七铺作。（山西平遥镇国寺万佛殿）和上图是同一朵铺作，不同视角，标出各部件名称。（山西平遥镇国寺万佛殿）铺作层最下面的大科称为厠斗。禎科口内纵向伸出，出跳的棋称为华棋。杭科口内横向伸出，与华棋相交的是泥道棋。瓜子棋是华棋（或昂）头上横出的棋（最外跳除外），棋下是交互科z棋两头坐散科，上承慢棋。慢棋是是施于泥道棋和瓜子棋之上的横向棋。

令棋是最外跨Lt的横棋z铺作外传在榛风樗或榛檐桁之下,里转在筹桎方下。令棋和瓜子棋都是施于跳头的横棋,区别在于令棋在最外跨Lt,瓜子棋在里面的跳头上。交互科施于跳头，十字开口；施于替木下顺身开口。散科施之于横向棋的两头或偷心造的跳头上。齐吋斗是用于棋中心的科，图中令棋的中心位置用了一枚齐心料，令棋的两端则是散科。

柱头方是压在柱中线上的长方，长同屋面，与铺作结合为一体,把同一侧面的铺作联系起来。山西早期大木作的常用做法是铺作横向第一跳为泥道棋,泥道棋之上即开始使用多层柱头方,慢棋隐刻于柱头方上。罗汉方是位于铺作出跳之上的长方,外转位于柱头方和橈风樽之间,里转位于柱头方和筹桎方之间。铺作最外禺Lt承托的樗称为

榛风樗,也是整个屋架结构中最下面的樗,这一位置也有不用樗而用方的,称为榛檐方。山西绝大多数早期大木作使用榛风樗, 我只见过几处应用榛檐方的实例。

科直接托替木不用令棋的情况很少见z只在唐宋时期有些实例z这张图是唐代建筑山西芮城广仁王庙正殿

如果铺作跳头上使用了横棋称为计心造,没有使用横棋则称为偷心造z附图是—朵四跳七铺作巒，第二跳的跳头上使用了瓜子棋（横棋），第四跳的跳头

上用了令棋（横棋），因此这两削淋为计心;奚一、三跳的跳头上没有使用横棋z这两禺淋为偷心。

铺作里转一般比较简单z配图这个使用了华棋和压跳,也有些直接只用华棋。（山西屯留宝峰寺五方佛殿）

五铺作单抄单昂重棋计心造。（山西武乡大云寺大雄宝殿）

有些古建筑的曲昂与耍头都采用斜置构件，且外形相似,如何区分昂与耍头呢？这种情况区分的方法是看是否出跳,出跳的为昂,不出跳的是耍头。如图这朵柱头铺作,下面出跳托令棋的为昂，上面不出跳的是耍头。（山西长子崇庆寺）华棋或昂向前挑出一段称为"跳",这张照片中下面的华棋和昂各向前挑出一段，各出一跳，这朵巒一共出两跳。耍头不向前挑出为不出跳

°

耍头

昂（假昂〉

再做张假昂与耍头区分的图。假昂和真昂一样也出跳,区别是真昂是斜置构件, 令拱

用杠杆原理挑出,而假昂是水平构件,只把昂尖做成昂形，作用与华棋相当。 假昂与耍头的区分同样是看是否出跳，此图下面出跳托令棋的是昂（假昂）, 飞壬

套兽

大角梁

生头木

转角铺

'子角梁

上面不出跳的是耍头。（山西平顺北社观音堂） 撩

MB

檐角构件名称（山西平顺淳化寺）

柱头方是铺作中位于柱头中心线上横向的方材，同位置的最上一层称为压槽方。

附图是山西五台唐代南禅寺大殿，第二跳华棋为殿内的四椽袱梁头伸出,压槽方在梁之上，到了宋代以后大部分梁不参与巒,而是压在铺作层之上,压槽方就到了梁的下面。隐刻是古建筑中的一种常用手法,这张图中的建筑没有使用独立的慢棋,而是在柱头方上刻出了慢棋的形状，两端仍然使用了散科,这种不使用单独构件而是在其他构件上刻出部分形状的做法称为"隐刻"（山西五台南禅寺大殿）

悬山顶和九脊顶两山伸出的部分称为〃出际〃z安装于出际处的椽子称为〃厦

头椽〃因为九脊顶又称〃厦两头造〃z而悬山顶没有两山出檐z又称〃不厦两头造”。搏风板安装于山面出际处以挡风雨,垂鱼惹草即保护樗头又能起装饰

作

垂鱼

惹草

板

搏

4 "
