液压转向器的工作原理
全液压转向器的工作原理
全液压转向器的工作原理全液压转向器是一种利用液压原理实现转向的装置。
它广泛应用于各种车辆和机械设备中，如汽车、拖拉机、工程机械等。
全液压转向器的工作原理是通过液压系统将驾驶员的转向动作转化为液压能量，从而实现转向。
全液压转向器主要由液压泵、液压缸、液压阀和液压油箱等组成。
液压泵通过驱动装置带动转向器旋转，产生液压能量。
液压泵将压力油送至液压缸，液压缸接收到压力油后，产生一定的推力，将推力传递给转向装置，从而使车辆发生转向。
在全液压转向器的工作过程中，液压阀起到了重要的作用。
液压阀能够根据驾驶员的转向动作，控制液压油的流向和流量。
液压阀根据转向动作的大小和方向，调整液压油进入液压缸的流量，从而控制转向器的旋转速度和方向。
液压油箱是全液压转向器中储存液压油的地方。
液压油箱内部通过滤油器过滤液压油，确保液压系统的正常工作。
液压油在全液压转向器中起到了润滑、冷却和密封的作用。
液压油的质量和使用寿命对全液压转向器的工作性能和寿命有着重要的影响。
全液压转向器的工作原理是利用液压原理实现转向，其优点是结构简单、重量轻、体积小、转向灵活、转向力矩大。
它不仅可以实现车辆的正常转向，还可以实现车辆的急转弯、原地转向等特殊转向功能。
全液压转向器的工作原理使得驾驶员可以通过轻松的转向动作，实现对车辆的精确控制，提高了驾驶的舒适性和安全性。
然而，全液压转向器也存在一些不足之处。
首先，由于液压系统的复杂性，全液压转向器的维护和维修比较困难，需要专业的技术人员进行操作。
其次，全液压转向器的液压泵和液压缸会产生一定的摩擦和磨损，需要定期更换和维护，增加了使用成本。
再次，全液压转向器在高温、低温等恶劣环境下的工作性能可能会受到一定的影响。
全液压转向器是一种利用液压原理实现转向的装置。
它通过液压系统将驾驶员的转向动作转化为液压能量，从而实现车辆的转向。
全液压转向器的工作原理简单、转向灵活、转向力矩大，提高了驾驶的舒适性和安全性。
然而，它的维护和维修相对困难，使用成本较高，并且在恶劣环境下的工作性能可能会受到影响。

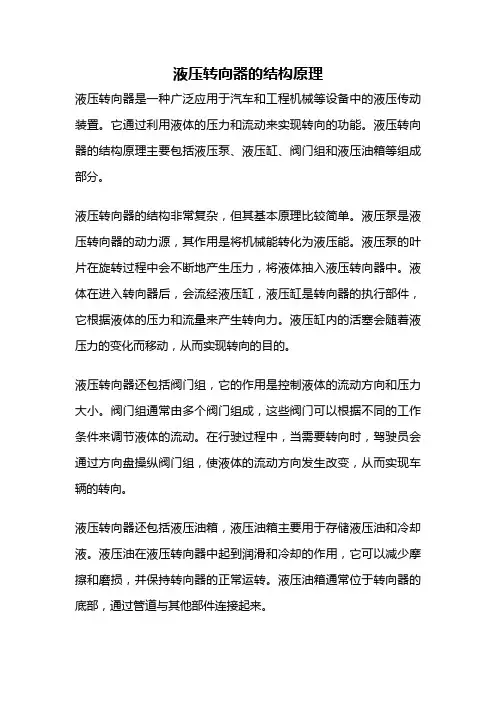

液压转向器的结构原理
液压转向器的结构原理液压转向器是一种广泛应用于汽车和工程机械等设备中的液压传动装置。
它通过利用液体的压力和流动来实现转向的功能。
液压转向器的结构原理主要包括液压泵、液压缸、阀门组和液压油箱等组成部分。
液压转向器的结构非常复杂，但其基本原理比较简单。
液压泵是液压转向器的动力源，其作用是将机械能转化为液压能。
液压泵的叶片在旋转过程中会不断地产生压力，将液体抽入液压转向器中。
液体在进入转向器后，会流经液压缸，液压缸是转向器的执行部件，它根据液体的压力和流量来产生转向力。
液压缸内的活塞会随着液压力的变化而移动，从而实现转向的目的。
液压转向器还包括阀门组，它的作用是控制液体的流动方向和压力大小。
阀门组通常由多个阀门组成，这些阀门可以根据不同的工作条件来调节液体的流动。
在行驶过程中，当需要转向时，驾驶员会通过方向盘操纵阀门组，使液体的流动方向发生改变，从而实现车辆的转向。
液压转向器还包括液压油箱，液压油箱主要用于存储液压油和冷却液。
液压油在液压转向器中起到润滑和冷却的作用，它可以减少摩擦和磨损，并保持转向器的正常运转。
液压油箱通常位于转向器的底部，通过管道与其他部件连接起来。
液压转向器的工作原理是基于波浪轮的原理。
波浪轮是液压转向器的核心部件，它由一系列的叶片组成。
当液体通过波浪轮时，液体的动能会转化为波浪轮的旋转动能，进而驱动液压转向器的工作。
液压转向器通过改变液体的流动方向和压力大小，来控制车辆的转向。
液压转向器具有转向灵活、操作方便等优点，广泛应用于汽车和工程机械等设备中。
液压转向器是一种利用液体的压力和流动来实现转向功能的装置。
其结构原理包括液压泵、液压缸、阀门组和液压油箱等组成部分。
液压转向器通过改变液体的流动方向和压力大小，来控制车辆的转向。
液压转向器具有转向灵活、操作方便等优点，被广泛应用于汽车和工程机械等领域。
液压转向器的工作原理
液压转向器的工作原理
液压转向器是一种通过液压力来辅助车辆转向的装置。
它的工作原理可以通过以下步骤来解释：
1. 油泵：液压转向器通过一台称为油泵的设备来产生液压能力。
当发动机启动时，油泵开始工作，产生高压液体。
2. 油箱：液压转向器还需要一个油箱来存储液压液体。
液压液体在工作过程中通过系统中的管道循环流动。
3. 液压缸和活塞：在液压转向器的系统中，液压液体通过液压缸和活塞的作用来产生力量。
液压液体通过管道进入液压缸，推动活塞运动。
4. 力量传递：当驾驶员转动方向盘时，液压转向器检测到方向盘的转动，并通过控制系统将信号传递给液压缸。
液压液体被推送到合适的位置，使得转向器连接到车轮系统的液压缸活塞一侧产生力量。
5. 转向力量：液压转向器的液压力量传递到车轮系统后，将施加在车轮上，改变车轮的方向。
这样驾驶员可以通过转动方向盘来控制车辆的转向，而无需过多的力量。
总之，液压转向器的工作原理是通过利用液压力来辅助车辆转向。
通过驱动油泵产生高压液体，并通过液压缸和活塞的力量传递，将转向力量传递到车轮系统，从而改变车轮方向。
这种
装置使驾驶员能够更轻松地转动方向盘，并且减少了驾驶时需要施加的力量。
22第二十二讲液压动力式转向系
第二十二讲液压式动力式转向系复习旧知,导入新课:机械式转向器。
一、液压动力转向装置：1.1、动力转向器的组成：动力转向系统由动力转向装置和转向传动机构两大部分组成。
液压动力转向装置包括：转向盘，转向柱，动力转向器，转向油泵，流量控制阀，安全阀，贮液罐及油管组成。
动力转向器主要由转向螺杆、齿条活塞、齿扇轴、转阀、转向器壳、补偿装置等部件组成。
(1)转向油泵：为叶片转子式结构，固定于发动机机体，由发动驱动产生转向动力油压，供给转向机正常工作。
(2)流量控制阀：控制油泵最大输油量，并能将流量控制在规定范围内，满足转向动力的需要。
(3)安全阀：限制最高油压。
当油泵输出油压过高时，安全阀便自动打开，使出油口、进油口连通，从而降低输出油压，保证转向系安全正常工作。
(4)贮油罐：贮油罐贮存定量的油液，保证供给充足的油量并有散热冷却油液的作用。
二、液压动力转向工作原理：2.1、工作原理：当汽车直线行驶时，滑阀依靠阀体内的定中弹簧(回位弹簧)保持在中间位置。
由油泵输送来的工作油，从滑阀和滑体环槽边缘的环形缝隙进入动力缸的左右腔室，又通过回油管流回油罐，这时油路保持畅通，油泵负荷小，工作油处于低压状态。
当汽车右转弯时，转向盘右转，转向杆右转，与转向轴连成一体的滑阀和左旋螺杆克服回位弹簧的弹力和反作用柱塞一侧的油压力而向右移动，这时动力缸左腔与进油道相通，而右腔则与回油道相通。
左腔油压推动动力缸内活塞向右移动，使转向垂臂作逆时针转动，从而也使转向螺母随螺杆的转动而向左移动，同时通过纵拉杆带动转向轮向右偏转。
当汽车左转弯时，如图c所示，滑阀左移，动力缸向相反方向加力。
三、液压式动力转向系常见故障诊断与排除：3.1、动力转向沉重：(1)泵磨损或传动带打滑，使油压下降，则应更换油泵或传动带。
(2)系统内油液不足，油面过低，应补充加注液压油至标记“MAX”处。
(3)液压系统内有空气，造成气阻，应及时将空气排除，消除气阻。
(4)发动机怠速过低，应检查发动机怠速是否达到技术标准，并进行调整。

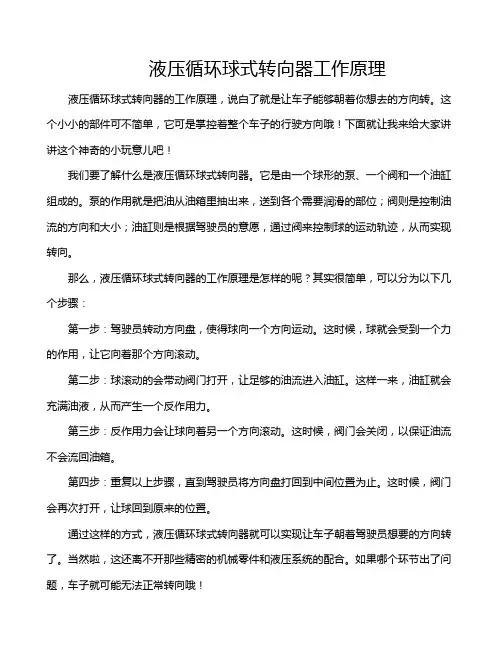

液压循环球式转向器工作原理
液压循环球式转向器工作原理液压循环球式转向器的工作原理，说白了就是让车子能够朝着你想去的方向转。
这个小小的部件可不简单，它可是掌控着整个车子的行驶方向哦！下面就让我来给大家讲讲这个神奇的小玩意儿吧！
我们要了解什么是液压循环球式转向器。
它是由一个球形的泵、一个阀和一个油缸组成的。
泵的作用就是把油从油箱里抽出来，送到各个需要润滑的部位；阀则是控制油流的方向和大小；油缸则是根据驾驶员的意愿，通过阀来控制球的运动轨迹，从而实现转向。
那么，液压循环球式转向器的工作原理是怎样的呢？其实很简单，可以分为以下几个步骤：
第一步：驾驶员转动方向盘，使得球向一个方向运动。
这时候，球就会受到一个力的作用，让它向着那个方向滚动。
第二步：球滚动的会带动阀门打开，让足够的油流进入油缸。
这样一来，油缸就会充满油液，从而产生一个反作用力。
第三步：反作用力会让球向着另一个方向滚动。
这时候，阀门会关闭，以保证油流不会流回油箱。
第四步：重复以上步骤，直到驾驶员将方向盘打回到中间位置为止。
这时候，阀门会再次打开，让球回到原来的位置。
通过这样的方式，液压循环球式转向器就可以实现让车子朝着驾驶员想要的方向转了。
当然啦，这还离不开那些精密的机械零件和液压系统的配合。
如果哪个环节出了问题，车子就可能无法正常转向哦！
液压循环球式转向器虽然看起来很小很简单，但它的工作原理却非常复杂。
只有了解了这些原理，我们才能更好地掌握车子的行驶方向，保障自己和他人的安全。
所以说呀，无论你是老司机还是新手上路，都一定要好好学习汽车知识哦！。
全液压转向器工作原理
全液压转向器工作原理全液压转向器是一种通过液压力来完成转向的装置。
它主要由转向器本体、油路系统和操控器三部分组成。
转向器本体是转向器的主体，它由一对液压工作齿轮组成，分别是驱动齿轮和从动齿轮。
转向器的本体通过轴连接到车辆的转向系统，它们之间通过齿轮的啮合来实现转向效果。
驱动齿轮由发动机通过引擎皮带驱动，而从动齿轮则与操控器相连。
油路系统是转向器的核心部分，它由变矩器、供油泵、液压阀等组成。
当发动机启动后，液压泵开始工作，通过变矩器将发动机的功率转化为液压力。
这些液压力被传递到转向器的齿轮组上，从而实现转向效果。
操控器是驾驶员操作的部分，它由转向器的操作杆和液压阀组成。
当驾驶员转动方向盘时，操控器会感应到驾驶员的操作，并通过液压阀将操作信号传递给转向器本体。
转向器本体根据操作信号调整液压力的分配，从而实现车辆的转向。
全液压转向器的工作原理是利用液压力来实现转向。
当驾驶员转动方向盘时，操控器感应到驾驶员的操作，并通过液压阀来调整液压力的分配。
液压力被传递到转向器的驱动齿轮上，从而使从动齿轮旋转，从而实现转向效果。
在转向过程中，液压阀会根据车辆的行驶状态和驾驶员的操作来调整液压力的大小和分配。
例如，当车辆需要进行低速转弯时，液压阀会增加液压力的分配，以提供更大的转向力。
而在高速行驶时，液压阀会减小液压力的分配，以提供更灵敏的转向响应。
全液压转向器具有转向力大、转向灵敏等特点。
它能够满足各种路况下的转向需求，并且可以适应不同驾驶员的操作习惯。
同时，全液压转向器还具有自动调整的功能，可以根据车辆的行驶状态来调整液压力的大小和分配，以提供更好的操控性和驾驶体验。
总结起来，全液压转向器是一种通过液压力来实现转向的装置。
它通过转向器本体、油路系统和操控器三部分的相互配合，有效地实现了车辆的转向功能。
全液压转向器具有转向力大、转向灵敏、自动调整等特点，能够满足各种路况下的转向需求，并提供良好的操控性和驾驶体验。
【设计】设施规划与物流分析课程设计最终版
【关键字】设计目录附图 (29)参考文献 (33)第一章液压转向器的工作原理及结构特点1.1 液压转向器的工作原理液压转向器：即液压动力式转向器。
转向器(也常称为转向机)是完成由旋转运动到直线运动(或近似直线运动)的一组齿轮机构，同时也是转向系中的减速传动装置。
它是转向系中最重要的部件。
它的作用是：增大转向盘传到转向传动机构的力和改变力的传递方向。
1.2 液压转向器的结构特点液压转向器是由随动转阀和一幅摆线转定子副组成的一种摆线转阀式全液压转向器。
，它与供油泵、溢流阀（或分流阀）、转向油缸及其它连接附件组成的全液压转向系统，广泛应用于农业机械、船业机械、园林机械、道路养护机械、林业机械、工程机械和矿山机械等低速重载车辆上。
第二章公司概况2.1 介绍我公司自创建以来.一直致力于动力转向机的研究与开发.是一家非常专业的齿轮齿条式液压动力转向器生产企业。
本厂注重人才引进，重视员工素质培养,不断购进各种专业生产设备.现主要设备有：高精度数控内圆磨床、高精度数控外圆磨床、数控滚齿机、数控车床、数控仪表车床、数控挠槽机、数控铣床、数控深孔钻床、精密珩磨机、抛光机、液压机、调直机、四轴数控加工中心、动力转向器专用测试台及各种精密测量仪器等先进设备。
我公司有很强新产品设计、及开发能力，十分注重品质管理，并本着“技术领先、高效设计、按时交货、诚信合作”的创业原则，欢迎四面八方的用户来合作，我们以精良的设备和过硬的技术及完善的管理作后盾，让我们的公司及产品成为您满意的选择。
相信我们是最有潜力的动力转向机生产厂家,也相信我们会成为你最好的合作伙伴. 不管世界如何变化，埃尔孚人对于企业发展及质量方面精益求精的执着精神永远不变。
2.2 部门（车间）简介生产一种产品不是单一一个部门（车间）就能完成的，他需要多个部门（车间）相互协作和配合。
每个部门（车间）都是企业正常运作生产、正常运营的不可分割的组成部分，每个部门（车间）都承担着各自不同的人物及其特定职能，各部门（车间）相互独立又相互联系。
汽车液压转向器工作原理 从每一步骤动作过程详解
汽车液压转向器工作原理从每一步骤动作过程详解汽车液压转向器（液压助力转向器）的工作原理如下，包括每个步骤的动作过程详解：
1.驾驶员施加转向力：驾驶员通过方向盘施加转向力。
这个力量
通过一根连接杆传递给液压转向器的控制阀。
2.液压泵产生液压力：控制阀接收到驾驶员施加的转向力后，会
调节连接到液压泵的液压流量。
液压泵通常由发动机驱动，通过旋转产生液压压力。
3.液压流量调节：控制阀根据转向力的大小和方向，调节液压泵
向液压缸提供的液压流量。
控制阀内部包含一个阀芯，它的位置和移动程度决定了液压流量的大小。
4.液压助力产生：液压流量通过液压缸，产生一个辅助力，帮助
驾驶员转动车辆的车轮。
液压缸内部有一个活塞和一个密封
件，液压流量推动活塞向一个方向移动，产生一个力矩，减轻驾驶员的转向负担。
5.助力反馈：当驾驶员转动方向盘时，液压助力转向器的控制阀
会调整液压流量，以提供适当的助力反馈。
助力反馈的程度取决于驾驶员的转向力大小和方向，以及液压转向器的设计和调校。
通过液压转向器的工作原理，驾驶员能够轻松转动车辆的方向盘，减轻了驾驶员在转向过程中所需的力量。
这种液压助力系统使驾驶更加轻松和舒适，尤其在低速转弯或停车时，更为明显。
循环球式液压助力转向器工作原理
循环球式液压助力转向器工作原理循环球式液压助力转向器是一种常见的液压转向装置，广泛应用于汽车、船舶等交通工具中。
它的工作原理是通过液压力来提供转向力，使驾驶员能够轻松、灵活地操纵转向系统。
循环球式液压助力转向器由转向球、转向球座、转向油缸、转向阀和液压泵等组成。
当驾驶员转动方向盘时，转向球座会沿着转向球的倾斜面滚动，从而改变油缸内液体的流动方向。
转向球座的倾斜角度决定了转向系统的转向力大小。
当转向球座滚动时，液体通过转向阀进入或排出转向油缸。
转向油缸又分为两个腔，分别与液压泵和油箱相连。
当驾驶员转动方向盘时，液压泵会产生液压力，将液体送到转向油缸中的一个腔，从而使转向球座滚动，并提供转向力。
转向油缸的另一个腔与油箱相连，起到液体排出的作用。
当转向球座滚动到一定位置时，液体会从转向油缸中的一个腔排出，并返回油箱，从而使转向球座回到初始位置。
这种循环的流动过程，使液压助力转向器能够持续地提供转向力。
循环球式液压助力转向器的工作原理简单明了，但是其中涉及的液压传动原理却十分复杂。
液压泵通过机械装置将机械能转化为液压能，液体在转向油缸中的压力变化使转向球座产生滚动，从而提供转向力。
整个过程中，液体的流动速度和压力需要严格控制，以保证转向系统的稳定性和安全性。
循环球式液压助力转向器具有转向力大、转向灵活、操纵方便等优点，广泛应用于各种交通工具中。
在汽车上，它不仅提供了舒适的转向感受，还能够提高行驶安全性。
在船舶上，它能够帮助船长更好地操纵船只，保证船只的稳定性和安全性。
循环球式液压助力转向器是一种重要的液压转向装置，通过液压力来提供转向力，使驾驶员能够轻松、灵活地操纵转向系统。
它的工作原理简单明了，但涉及的液压传动原理却非常复杂。
通过合理控制液体的流动速度和压力，循环球式液压助力转向器能够提供稳定可靠的转向力，广泛应用于各种交通工具中。
液压动力转向器的工作原理
液压动力转向器的工作原理全液压转向器主要由随动转阀和计量马达组成。
随动转阀包括阀芯7、阀套6、阀体3 , 掌握油流方向。
由定子13 ,转子9,实现计量马达的功能，以保证出口油量与方向盘的转角成正比。
转动方向盘，当有油通过计量马达时，通过转子9 ,联动轴
8 ,拔销5 ,带动阀套6与阀芯7同向转动，将油送到流量放大阀的先导油进出口，掌握流量放大阀的主阀芯动作，油量得到放大.从而掌握转向。
随动阀处于中间位置（即方向盘不动）时，
先导泵排出的油经掌握油路溢流阀回油箱转动方向盘时，先导泵来油经随动转阀到计量马达。
推动转子随方向盘同步转动，将先导油送到流量放大阀阀杆一端.使其阀杆动作，实现转向。
阀杆另一端的油经随动转阀回油箱，当方向盘转得较快时，通过计量马到达流量放大阀阀杆一端的先导油多，阀杆位移量增大，转向那么较快。
方向盘与阀芯连接在一起，当方向盘转动时，阀芯转过一个小角度，直到弹簧片被压，阀套才跟着旋转，这时阀芯与阀套分开一个角度，将油路接通，与此同时，与阀套相连的联动轴一起转动，带动定子内转子的旋转把与方向盘转角成肯定比例的先导油送至流量放大阀。
方向盘停止转动弹簧片使得阀套、阀芯回到中间位置，将油路关闭。
液压循环球式转向器工作原理
液压循环球式转向器工作原理1. 引言好吧，今天我们来聊聊一个让人听上去可能有点复杂，但其实挺有趣的话题——液压循环球式转向器。
听这个名字，可能不少人会想：“这是什么东东啊？听起来像是个高科技外星玩意儿！”其实，它就是我们汽车上一个相当重要的部件，让我们在转弯的时候顺畅得像溜冰一样，真是让人不得不佩服科学的魅力。
那我们就来好好聊聊它的工作原理吧！2. 基本概念2.1 什么是液压循环球式转向器？液压循环球式转向器，简单说，就是一种利用液压原理来帮助转向的设备。
说白了，就是把我们打方向盘的力，变成让车轮转动的力量。
想象一下，打方向盘就像是挥舞着一把魔法棒，而这个转向器就是那根把力量变成魔法的“魔法师”。
有了它，咱们在驾驶的时候就能轻松自如，转个弯都像在游乐场里的旋转木马那么舒服。
2.2 它的结构是怎样的？结构上呢，它其实就像一个圆圆的金属罐，里面藏着一些小秘密。
这个罐子里有几个重要的部件：液压泵、液压油缸和转向齿轮。
这些小家伙们一起合作，确保我们的车轮在你想转的时候能乖乖转向。
液压泵就像是给你助力的小伙伴，源源不断地把液压油送到需要的地方，而液压油缸则负责把这些液压油变成实实在在的力气，推动车轮转动。
3. 工作原理3.1 液压的神奇之处好戏在后头，这液压的原理可是个大亮点！液压油是个聪明的家伙，流动起来就像小鱼儿在水里游。
我们打方向盘的时候，液压泵开始工作，把油推送到液压油缸。
就像你按了一下电门，灯一下子就亮了，转向器的油缸也迅速把力量传递给车轮。
这样一来，车子就能快速反应，不管你是想急转弯还是缓缓驶出，液压系统都能让你轻松应对。
3.2 转向过程中的变化说到转向，真是个奇妙的过程。
当你轻轻打动方向盘，转向器就像是个小精灵，马上就能感知到你的意图。
液压油通过管道流动，瞬间就把你的指令传达给车轮。
你就像在指挥一个乐队，而车轮就是那些听话的小乐器，跟着你的节奏来！这种灵活性让驾驶变得更加流畅，甚至你可以在交通堵塞中悠然自得，真是“心态炸裂”。
循环球式转向器液压助力原理
循环球式转向器液压助力原理CBB的核心原理是利用液压力的方向和大小来实现转向的辅助功效。
下面是CBB的工作原理简介：1.液位调整：CBB内有一个液位控制系统，它通过测量液压油箱内的液位高度来自动调整转向装置的助力效果。
当液位过高时，液体将注入助力缸，增加转向的辅助力量；当液位过低时，液体将自助力缸倒回油箱，减小转向的辅助力量。
这种自动调整功能可以根据驾驶的需求提供适当的助力效果。
2.液压系统：CBB液压助力转向器具有一个液压系统，由控制阀、助力缸、蓄能器和执行机构等组成。
当驾驶员转动方向盘时，液压泵将液压油从油箱送入液压系统，然后通过控制阀进入助力缸进行工作。
助力缸的活塞将油液分成两个腔室，一个腔室与蓄能器相连，另一个腔室与液压泵相连。
当驾驶员转动方向盘时，活塞的运动将增加或减少油液的压力，从而对转向做出反应。
这个过程中，蓄能器可以帮助储存和释放液压能量，从而提供更平稳、平稳的转向操作。
3.操作原理：当驾驶员转动方向盘时，液压泵产生液压力，将液压油送入助力缸。
助力缸的压力将引起活塞的运动，从而转动转向节轴。
这个过程中，转向节轴的转动角度与驾驶员的方向盘转动角度成正比，因此驾驶员可以通过转动方向盘来控制转向器的工作。
当驾驶员停止转动方向盘时，液压油将返回油箱，从而停止助力转向。
CBB液压助力转向器具有许多优点，例如：-提供辅助力量，降低驾驶员的转向力量，减少驾驶员的疲劳。
-提高转向的精确性和稳定性，减少转向的失控风险。
-自动调整液位，根据驾驶员的需求提供适当的助力效果。
-使用液压力来实现转向功能，具有更高的可靠性和耐久性。
总结起来，CBB液压助力转向器通过利用液压力的方向和大小来辅助转向，提高转向的轻松度、精确性和稳定性。
它是一种重要的转向装置，可以广泛应用于各种车辆和大型设备上。
液压转向器工作原理
液压转向器工作原理
液压转向器是一种将液压能力转换为机械能力的装置，它通过利用液压力来提供操纵舵机的力，并使转向系统更加灵活和容易操作。
液压转向器由泵、转向器和液压油路组成。
当驾驶员操纵方向盘时，泵会将液压油从液压油箱中抽取出来，然后通过油路送到转向器中。
转向器中的压力油会施加在转向器的某些部件上，从而转换为机械能。
液压转向器的工作原理主要包括以下几个步骤：
1. 驾驶员操纵方向盘：当驾驶员操纵方向盘时，方向盘的转动会使得液压泵开始工作。
液压泵会产生液压油的流动。
2. 送入转向器：液压泵将液压油通过油管送入到转向器中。
液压油经过转向器内部的某些部件，产生相应的力和压力变化。
3. 施加力和压力：转向器内部的某些部件会根据液压力的变化来施加相应的力和压力。
这些力和压力会传递给转向器的输出轴。
4. 控制舵机：转向器的输出轴会传递力和压力给舵机，从而控制车辆的转向。
舵机根据液压力的大小和方向来改变车辆的行驶方向。
通过以上步骤，液压转向器能够将驾驶员操纵的力转换为控制
车辆转向的机械力。
它可以根据驾驶员的意图来改变车辆的行驶方向，使驾驶更加轻松和灵活。
液压转向器的工作原理
液压转向器的工作原理液压转向器是一种常见的液压传动装置，广泛应用于各种机械设备的转向系统中。
液压转向器的工作原理是利用液体的压力传递力量，通过液压系统实现转向动作。
液压转向器由液压泵、液压缸、转向阀和液压油箱组成。
当驾驶员转动方向盘时，液压泵将液体从油箱中抽取出来，经过转向阀控制进入液压缸。
液压泵是液压转向器的动力源，它通过驱动装置将驾驶员转动方向盘的动力转化为液体的流动能量。
液压泵将液体压力传递给液压缸，液压缸内的活塞受到液体压力的作用而产生位移。
当液压缸的活塞受到液体压力的推动向左移动时，转向阀的阀芯也会随之移动。
转向阀起到了控制液体流向的作用，当阀芯移动到一定位置时，液体流向转向缸，使转向柱塞杆产生位移，从而改变车辆的行驶方向。
液压转向器的工作原理可以用以下几个步骤来描述：首先，当驾驶员转动方向盘时，液压泵开始工作，将液体从油箱中抽取出来；其次，液压泵将液体压力传递给转向阀，转向阀根据驾驶员的转向动作来控制液体的流向；然后，液体流向转向缸，使转向柱塞杆产生位移；最后，转向柱塞杆的位移将力量传递给转向齿轮，从而改变车辆的行驶方向。
液压转向器具有以下几个特点：首先，液压转向器可以根据驾驶员的转向力量大小来调节液体的流量和压力，从而实现灵活的转向操作；其次，液压转向器的转向动作平稳，没有明显的冲击和震动，有效提高了驾驶的舒适性和稳定性；然后，液压转向器的传动效率较高，能够有效转化驾驶员输入的动力；最后，液压转向器具有较高的工作可靠性和耐久性，能够在各种恶劣环境下正常工作。
液压转向器在汽车、工程机械、船舶等领域有着广泛的应用。
在汽车上，液压转向器可以使驾驶员轻松地控制车辆的行驶方向，提高驾驶的安全性和操控性；在工程机械上，液压转向器可以使操作员方便地控制机械设备的转向，提高工作效率和减轻劳动强度；在船舶上，液压转向器可以使舵手轻松地操纵舵机，实现船舶的转向操作。
需要注意的是，液压转向器在使用过程中需要定期检查和维护，以确保其正常工作。
转向器工作原理
转向器工作原理转向器是一种用于改变物体运动方向的装置。
它在许多行业和应用中发挥着重要的作用，例如汽车制造、航空航天、海洋工程等领域。
本文将介绍转向器的工作原理及其在不同领域中的应用。
转向器的工作原理可以简单概括为通过改变输入力或能量的方向来实现物体运动方向的改变。
它可以通过液压、电动、机械或电子控制等方式实现。
无论采用何种方式，转向器都需要根据输入的力或能量，将其有效地转化为输出力或能量，以实现物体的转向。
在液压转向器中，主要依靠液体的流动来实现转向。
当输入力施加在液体上时，液体将通过管道和阀门进入转向器的液压系统。
通过调节阀门的开关，液体将在转向器内部形成一定的压力和流速。
这样，当液体施加到转向器上时，它将受到一定的转向力，从而改变物体的运动方向。
电动转向器则利用电动机的转动来实现转向。
当输入的电能通过电动机转化为机械能时，电动机的转子便开始旋转。
通过与机械装置的连接，旋转的转子将转动整个转向器系统，从而改变物体的运动方向。
机械转向器则通过机械装置的转动来实现转向。
通过齿轮、传动杆等部件的连接和传动，机械转向器可以将输入的力或能量转化为输出力，从而改变物体的运动方向。
电子控制转向器是一种新兴的转向器技术。
它利用电子元件和控制系统来实现转向的控制。
通过微处理器、电子传感器和执行器等设备，电子控制转向器可以更加精确地控制和调节转向的力和能量，以适应不同的转向需求。
转向器在不同行业和应用中有着广泛的应用。
在汽车制造中，转向器被用于汽车的转向系统，使车辆能够灵活地转向。
在航空航天领域，转向器用于飞机、导弹等飞行器的控制系统，确保其可以实现各种动作和转向。
在海洋工程中，转向器用于船舶、潜艇等水下设备的控制和转向。
总的来说，转向器是一种重要的装置，用于改变物体运动方向。
无论是液压、电动、机械还是电子控制转向器，它们都通过不同的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 液压转向器的工作原理及运用简介1.1 液压转向器简介液压转向器：即液压动力式转向器。
转向器(也常称为转向机)是完成由旋转运动到直线运动(或近似直线运动)的一组齿轮机构，同时也是转向系中的减速传动装置。
它是转向系中最重要的部件。
它的作用是：增大转向盘传到转向传动机构的力和改变力的传递方向。
液压转向器是由随动转阀和一幅摆线转定子副组成的一种摆线转阀式全液压转向器。
它与供油泵、溢流阀（或分流阀）、转向油缸及其它连接附件组成的全液压转向系统，广泛应用于农业机械、船业机械、园林机械、道路养护机械、林业机械、工程机械和矿山机械等低速重载车辆上。
驾驶人员通过它可以用较小的操纵力实现较大的转向力控制，并且性能安全、可靠，操纵轻便、灵活。
开心型：转向器处于中位（不转向）时，供油泵与油箱相通。
开心型转向系统中使用的是定量液压泵。
闭心型转向器中位处于断路状态(闭芯),即当转向器不工作时,液压油被转向器截止, 转向器入口具有较高的压力。
闭芯型转向系统中使用的是压力补偿变量泵。
负载传感型转向器能够传递负载信号到优先阀，通过优先阀优先控制转向系统所需流量。
根据压力传感信号的控制方式，分为动态传感型和静态传感型。
负载回路反应型：在转向器处于中位即驾驶员没有进行车辆转向操作的时候，转向油缸两侧直接连接到摆线副上，方向盘上可以感受到转向油缸上受到的外力。
无反应型：在转向器处于中位即驾驶员没有进行车辆转向操作的时候，两油缸截止，方向盘上不能感受转向油缸上受到的外力。
1.2 液压转向器的工作原理液压转向器：即液压动力式转向器。
转向器(也常称为转向机)是完成由旋转运动到直线运动(或近似直线运动)的一组齿轮机构，同时也是转向系中的减速传动装置。
它是转向系中最重要的部件。
它的作用是：增大转向盘传到转向传动机构的力和改变力的传递方向。
液压转向器是由随动转阀和一幅摆线转定子副组成的一种摆线转阀式全液压转向器。
它与供油泵、溢流阀（或分流阀）、转向油缸及其它连接附件组成的全液压转向系统，广泛应用于农业机械、船业机械、园林机械、道路养护机械、林业机械、工程机械和矿山机械等低速重载车辆上。
驾驶人员通过它可以用较小的操纵力实现较大的转向力控制，并且性能安全、可靠，操纵轻便、灵活。
1.3 液压转向器的分类转向器按结构形式可以分为多种类型。
目前较为常用的有齿轮齿条式、蜗杆曲柄指销式、循环球-齿条齿扇式、循环球曲柄指销式、蜗杆滚轮式等。
如果按助力形式，又可分为机械式（无助力）和动力式（有助力）。
其中动力转向器又可以分为气压动力式、液压动力式、电助助力式、电液助力式等种类。
（1）齿轮齿条转向器齿轮齿条式转向器收是一种最常见的转向器。
其基本结构是一对相互啮合的小齿轮和齿条。
转向轴带动小齿轮转动时，齿条变作直线运动。
又是，烤翅调制解来带动横拉杆，就可以转动转向器。
所以，这是一种最简单的转向器。
它的优点是结构简单，成本低廉，转向灵活，体积小，可以直接带动横拉杆。
在汽车上得到广泛应用。
（2）蜗杆曲柄指销式转向器蜗杆曲柄指销式转向器适宜蜗杆为主动件，曲柄销为从动件的转向器。
蜗杆具有梯形螺纹，手指状的锥形指销用轴承支撑在曲柄上，曲柄与转向器摇臂轴制成一体。
转向时，通过转向盘转动蜗杆、嵌于蜗杆螺旋槽中的锥形指销一边自传，一边绕着摇臂轴做圆弧运动，从而带动曲柄和转向垂臂摆动，再通过转向传动机构式转向轮偏转。
这种转向器常用于转向力比较大上网载货汽车上。
（3）循环球式转向器循环球式：这种转向装置是由齿轮机构将来自转向盘的旋转力进行减速，使转向盘的旋转运动变为涡轮蜗杆的旋转运动，滚珠螺杆和螺母夹着钢球啮合，因而滚珠螺杆的旋转运动变为直线运动，螺母再与扇形齿轮啮合，直线运动再次变为旋转运动，是连杆臂摇动，连杆臂再使拉杆和横拉杆做直线运动，改变齿轮的方向。
循环球式转向器的原理相当于利用了螺母于螺栓在旋转过程中的相对移动，而在螺纹与螺纹之间夹入了钢球以减小阻力，所有钢球在一个首尾相连的封闭的螺旋曲线内循环滚动，循环球式故而得名。
（4）齿轮齿条液压助力转向器齿轮齿条液压助力转向器，是相对于齿轮齿条机械转向器而言的，主要是增加了转向油泵、转向油壶、转向油管、转向阀、转向油缸等部件，以期达到改善驾驶员手感，增加转向助力的目的的转向装置。
1.4 液压转向器的结构结构简介：齿轮齿条式动力转向器的组成由控制阀、机械转向器、助力缸三大部分组成。
控制阀为结构先进、灵敏性高、国外普遍应用的转阀。
机械转向器为齿轮齿条式。
下面分别介绍：（1）控制阀：由扭杆1、输入轴2、阀套3、等零件组成的常开式转阀。
通过输入轴2和阀套3的预开间隙使液压油输入左右两油腔。
（2）机械转向部分：为齿轮齿条式，由齿轮轴、齿条活塞总成及转向拉杆三大部分组成。
助力缸为金属壳体，内部的齿条活塞将其分成左右两个油腔，并分别与控制阀的两个油口相联。
1）中间位置：汽车直线行驶（转向盘不动）时，油泵供给液压油从进油口进入，经过转阀的预开间隙后，由于此时转阀不动，液压油从回油口到油罐，此时转向器两个工作腔油压相同不产生助力。
（3）转向过程:当转动转向盘时，使阀套与输入轴之间阀槽间隙发生变化，从而使得流向两个工作腔的液压油形成油压差。
该油压差作用在活塞上推动活塞克服转向阻力而产生位移，从而带动转向拉杆总成移动实现助力转向。
（4）回位过程:转向完成后，转向盘上的力消失，由于在扭杆弹力的作用使输入轴回到相对阀套的平衡位置，转向器两个工作油腔的油压差随之消失然后在汽车前轮自动回正力矩的作用下，汽车将向直线行驶位置运动，直至回到汽车直行位置为止。
（5）路感效应:路感效应即产生转向感觉的能力。
当驾驶员施力于转向盘上时，也就同时作用于转向器的扭杆上并使之产生扭转变形。
而此变形量取决于车轮转向阻力；当转向阻力增大时，则此变形量也增大。
因此驾驶员可以根据他加在转向盘上力的大小来判断转向阻力的变化，以获得“路感”效应。
1.5 BZZ3-125全液压转向器本图采用 BZZ3-125 全液压转向器.（一）主要技术参数先导油路工作压力（由控制油路溢流阀调定）： 2.5MPa理论排量： 125mL/r公称流量（指方向盘60r/min）： 7.5L/min（二）主要结构及工作原理全液压转向器主要由随动转阀和计量马达组成。
随动转阀包括阀芯、阀套、阀体，控制油流方向。
由定子，转子，实现计量马达的功能，以保证出口油量与方向盘的转角成正比。
转动方向盘，当有油通过计量马达时，通过转子，联动轴，拔销，带动阀套与阀芯同向转动，将油送到流量放大阀的先导油进出口，控制流量放大阀的主阀芯动作，油量得到放大．从而控制转向。
随动阀处于中间位置（即方向盘不动）时，先导泵排出的油经控制油路溢流阀回油箱。
转动方向盘时，先导泵来油经随动转阀到计量马达。
推动转子随方向盘同步转动，将先导油送到流量放大阀阀杆一端．使其阀杆动作，实现转向。
阀杆另一端的油经随动转阀回油箱，当方向盘转得较快时，通过计量马达到流量放大阀阀杆一端的先导油多，阀杆位移量增大，转向则较快。
方向盘与阀芯连接在一起，当方向盘转动时，阀芯转过一个小角度，直到弹簧片被压，阀套才跟着旋转，这时阀芯与阀套分开一个角度，将油路接通，与此同时，与阀套相连的联动轴一起转动，带动定子内转子的旋转把与方向盘转角成一定比例的先导油送至流量放大阀。
方向盘停止转动弹簧片使得阀套、阀芯回到中间位置，将油路关闭。
2 工厂简介2.1 上海大渊汽车部件有限公司概况上海大渊汽车部件有限公司是一家专业生产转向器厂家。
公司成立于九十年代，有十几年的转向器生产历史，是一家集设计、开发、制造为一体转向器专业生产企业。
该厂拥有国内最先进的制造转向器的专门设备和检测设备。
注册的“大渊”牌汽车转向器严格遵守国家技术标准生产检测。
销售面覆盖全国各地，深受用户的一致好评。
该厂注重员工素质，注重产品及企业管理，先后聘请了多名工程师和十多个技师，加强了工厂的技术力量，为新产品的开发和研制有了坚硬的后盾，聘请3名高级企业管理人员及多名办公人员，使该厂在质量上管理上都有了新的突破。
公司拥有厂房面积达56160平方米，员工150余人，其中高级工程师2人，技师5名，专业技术工人60余人。
拥有国内最先进的制造转向器的专门设备和检测设备。
注册的“大渊”牌汽车转向器严格遵守国家技术标准生产检测。
销售面覆盖全国各地，深受用户的一致好评，并远销东南亚、中东、非洲、欧洲等市场。
2.2 部门（车间）简介一个企业是一个不可分割的整体，有不同的职能部门（车间）所组成。
而每一个部门（车间）都是一个企业正常运作所不可分割的重要组成部分，每个部门（车间）都有着特定的职能，承担着明确的作业任务，同时，每个部门（车间）既相互独立又相互联系，共同为企业的整体利益服务。
本公司各部门（车间）的组成和职能如下：（1）生产部门：本部门直接负责企业的生产加工任务，其中包括铸造车间，机加工车间，热处理车间，总装车间及成品质检车间。
（2）仓储部门：本部门负责存储任务，包括原材料仓库和成品仓库。
（3）生产辅助部门：本部门负责辅助生产任务，宝库维护车间，变电所和停车库。
（4）管理部门：本部门负责产品研发，企业技术，财政，人员及后勤管理如办公楼等。
3系统布置设计（SLP）3.1 产品P分析随着我国经济的高速发展，液压转向器的市场需求量逐年攀升，而离合器在很多新型行业中也得到了广泛的应用。
而我们公司生产的WL系列离合器的应用范围非常广，备受广大客户好评。
我公司生产计划灵活，除了可以接受大批量的产品订单外，还能根据客户的需要进行调整，以满足跟多可获得需求。
3.1.1 零件图通常，每个零件都应有各自的零件图，并在图上注明详细的尺寸，加工符号，公差精度要求，材料，重量等。
而螺钉，螺母，垫圈等标准件则可以省略其零件图。
如果某一零部件是有其他工厂生产制造的标准产品，这种图样可略，只需列出技术规格即可。
结构图、装配图如下：图3-1 转向器结构图图3 -2 部分装配图3.1.2零部件明细表以下便是我们公司所生产的WL系列桑塔拉轿车离合器的重要零件清单，包括零件名称，零件代号，数量，单重及是否外购等。
液压转向器由22个零、组件构成，每个零、组件的名称、材料、单件重量及年需求量如下表所示：见表3-1：（转下页）3.2 产品Q分析产品的生产规模就是产品的生产纲领，即生产量。
对于生产品种较少的大批量生产来讲是很容易决定的。
产品的年产量主要取决于对市场需求的预测，同时也考虑投资的可行性。
而对于多品种成批生产的产家，为了简化设计，一般要从众多的产品中选定一种代表产品。
选定代表产品考虑因素主要有以下三点：代表产品与被代表产品因是同类型产品，基本结构应尽量相似；选定的代表产品应该是该生产实施建成后所生产数量较多的产品；同类产品中若年产量较为接近，则应选取中等尺寸的产品为代表产品。
