液压计算题总汇总题库

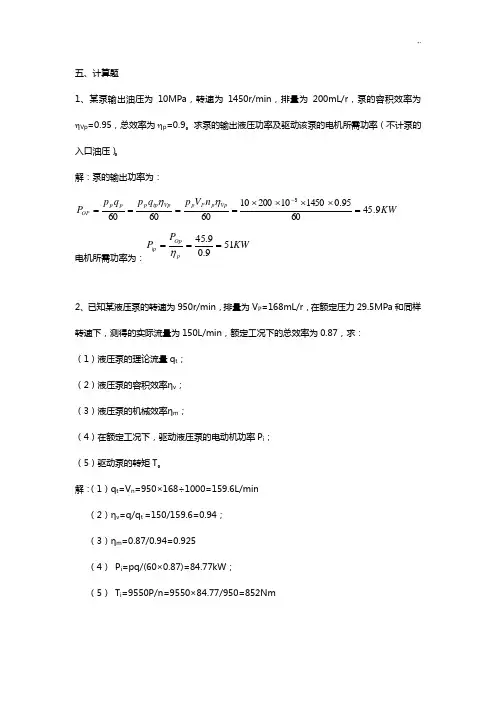

五、计算题
1、某泵输出油压为10MPa ,转速为1450r/min ,排量为200mL/r ,泵的容积效率为ηVp =0.95,总效率为ηp =0.9。求泵的输出液压功率及驱动该泵的电机所需功率(不计泵的入口油压)。
解:泵的输出功率为:
KW
n V p q p q p P Vp
p P p Vp
tp p p p OP 9.456095
.01450102001060
60
60
3=????==
=
=
-ηη
电机所需功率为:KW P P p
Op
ip 519
.09
.45==
=
η
2、已知某液压泵的转速为950r/min ,排量为V P =168mL/r ,在额定压力29.5MPa 和同样转速下,测得的实际流量为150L/min ,额定工况下的总效率为0.87,求: (1)液压泵的理论流量q t ; (2)液压泵的容积效率ηv ; (3)液压泵的机械效率ηm ;
(4)在额定工况下,驱动液压泵的电动机功率P i ; (5)驱动泵的转矩T 。
解:(1)q t =V n =950×168÷1000=159.6L/min (2)ηv =q/q t =150/159.6=0.94; (3)ηm =0.87/0.94=0.925
(4) P i =pq/(60×0.87)=84.77kW ;
(5) T i =9550P/n=9550×84.77/950=852Nm
3、已知某液压泵的输出压力为5MPa,排量为10mL/r,机械效率为0.95,容积效率为0.9,转速为1200r/min,求:
(1)液压泵的总效率;
(2)液压泵输出功率;
(3)电动机驱动功率。
解:(1)η=ηVηm=0.95×0.9=0.855
(2)P=pqηv/60=5×10×1200×0.9/(60×1000)= 0.9kW
(3)P i=P/η=0.9/(0.95×0.9)=1.05kW
4、如图,已知液压泵的输出压力p p=10MPa,泵的排量V P=10mL/r,泵的转速n P=1450r /min,容积效率ηPV=0.9,机械效率ηPm=0.9;液压马达的排量V M=10mL/r,容积效率ηMV=0.92,机械效率ηMm=0.9,泵出口和马达进油管路间的压力损失为0.5MPa,其它损失不计,试求:
(1)泵的输出功率;
(2)驱动泵的电机功率;
(3)马达的输出转矩;
(4)马达的输出转速;
解:(1)P po=p p q p=p p V p n pηPV=10×10×10?3×1450×0.9/60=2.175KW (2)P Pi=P Po/ηp= P Po/(ηPVηMm)=2.69KW
P M=P P?ΔP=10?0.5=9.5MPa
(3)T M=p M V MηVM/2π=9.5×10×0.9/2π=13.6Nm
(4)n M=-n p V pηPVηMV/V M=1450×10×0.9×0.92/10=1200.6r/min
5、如图所示,由一直径为d,重量为G的活塞浸在液体中,并在力F的作用下处于静止状态。若液体的密度为ρ,活塞浸入深度为h,试确定液体在测压管内的上升高度x。
解:设柱塞侵入深度h处为等压面,即有
(F+G)/(πd2/4)=ρg(h+x)
导出:x=4(F+G)/(ρgπd2)?h
6、已知液压马达的排量V M=250mL/r;入口压力为9.8Mpa;出口压力为0.49Mpa;此时的总效率ηM=0.9;容积效率ηVM=0.92;当输入流量为22L/min时,试求:
(1)液压马达的输出转矩(Nm);
(2)液压马达的输出功率(kW);
(3)液压马达的转速(r/min)。
解:(1)液压马达的输出转矩
T M=1/2π·Δp M·V M·ηMm=1/2π×(9.8-0.49)×250×0.9/0.92=362.4N·m (2)液压马达的输出功率
P MO=Δp M·q M·ηM/612=(9.8-0.49)×22×0.9/60=3.07kw
(3)液压马达的转速
n M=q M·ηMV/V M=22×103×0.92/250=80.96r/min
7、如图所示三种形式的液压缸,活塞和活塞杆直径分别为D、d,如进入液压缸的流量为q,压力为P,若不计压力损失和泄漏,试分别计算各缸产生的推力、运动速度大小和运动方向。
答:(a)
)
(
4
2
2d
D
p
F-
=
π
;)
(
4
2
2d
D
q
V
-
=
π;缸体向左运动
(b)答:
2
4
pd
F
π
=
;2
4
d
q
V
π
=
;缸体向右运动
(c)答:
2
4
pd
F
π
=
;2
4
d
q
V
π
=
;缸体向右运动
8、如图所示液压回路,已知液压泵的流量q p=10L/min,液压缸无杆腔活塞面积A1=50cm2,有杆腔活塞面积A2=25cm2,溢流阀调定压力P P=2.4Mpa,负载F L=10000N,节流阀通流面积A T= 0.01cm2,试分别求回路中活塞的运动速度和液压泵的工作压力。(设C d= 0.62,ρ= 870kg/m3,节流阀口为薄壁小孔。)
答,以题意和图示得知:
因工作压力:P P = 2.4Mpa F L =10000N
P1·A1=F L
P 1= F L / A 1=10000/(50×10-4)=2 MPa 节流阀的压差:ΔP = P 1=2 MPa
节流阀的流量:
ρP
A C q T
d ?=2=870102210
01.062.06
4
????-=4.2×10-2 m 3 /s
活塞的运动速度:V =
1
A q
q p -= 42
31050102.460/1010---??-?=150cm/min
有泵的工作压力:P Ⅰ= P P = 2 Mpa 活塞的运动速度:V =150 cm/min
9、如图所示两个结构和尺寸均相同的液压缸相互串联,无杆腔面积A 1=100cm 2,有杆腔面积A 2=80cm 2,液压缸1输入压力P 1=0.9Mpa ,输入流量q 1=12L/min ,不计力损失和泄漏,试计算两缸负载相同时(F 1=F 2),负载和运动速度各为多少?
答:以题意和图示得知:
P 1·A 1=F 1+P 2·A 2 P 2·A 1=F 2
因:F 1=F 2 所以有:P 1·A 1 = P 2·A 2+P 2·A 1
故:P 2=4
4
211110)80100(101009.0--?+??=+?A A A P = 0.5(MPa )
F 1=F 2= P 2·A 1=0.5×100×10-4×106=5000(N ) V 1=q 1/A 1= (10×10-3)/ (100×10-4)=1.2(m/min ) q 2=V 1·A 2
V 2= q 2/ A 1= V 1·A 2/ A 1=0.96(m/min )
因此,负载为5000(N);缸1的运动速度1.2(m/min);缸2的运动速度0.96(m/min)。
11、如图所示液压系统,负载F,减压阀的调整压力为P j,溢流阀的调整压力为P y,P y > P j。油缸无杆腔有效面积为A。试分析泵的工作压力由什么值来确定。
解:泵的工作压力P=0
12、如图所示,两个结构和尺寸均相同相互串联的液压缸,有效作用面积A1=100cm2,A2=80cm2,液压泵的流量q p=0.2*10-3m3/s,P1=0.9Mpa,负载F1= 0,不计损失,求液压缸的负载F2及两活塞运动速度V1,V2。
解:V1=q1/ A1=0.2*10-3/100*10-4=0.02 m/s
V2=q2/ A2=0.02*80*10-4/100*10-4=0.16 m/s
P2=F2/ A1
P1 A1= P2 A2+F1
F1=0;P2= P1 A1 /A2=1.125MPa
F2= P2 A1=112.5N
13、如图所示液压系统中,试分析在下面的调压回路中各溢流阀的调整压力应如何设置,能实现几级调压?
解:能实现3级调压, 各溢流阀的调整压力应满足P y1> P y2和P y1 >P y3
14、分析下列回路中个溢流阀的调定压力分别为p Y1 =3MPa,p Y2 =2MPa,p Y3=4MPa,问外负载无穷大时,泵的出口压力各位多少?
解:(a)p = 2MPa ;(b)p = 9MPa ;(c)p = 7MPa
15、图示回路,溢流阀的调整压力为5MPa,减压阀的调整压力为1.5MPa,活塞运动时负载压力为1MPa,其它损失不计,试分析:
(1)活塞在运动期间A、B点的压力值。
(2)活塞碰到死挡铁后A、B点的压力值。
(3)活塞空载运动时A、B两点压力各为多少?
答:(1)p A=1MPa;p B=1MPa
(2)p A=1.5MPa;p B=5MPa
(3)p A=0MPa;p B=0MPa
16、图示回路,溢流阀的调整压力为5MPa,顺序阀的调整压力为3MPa,问下列情况时A、B点的压力各为多少?
(1)液压缸运动时,负载压力p L=4MPa;
(2)p L=1MPa时;
(3)活塞运动到终点时。
答:(1)p A=4MPa;p B=4MPa
(2)p A=1MPa;p B=3MPa
(3)p A=5MPa;p B=5MPa
17、夹紧回路如下图所示,若溢流阀的调整压力p1=3Mpa、减压阀的调整压力p2=2Mpa,试分析活塞空载运动时A、B两点的压力各为多少?减压阀的阀芯处于什么状态?工件夹紧活塞停止运动后,A、B两点的压力又各为多少?此时,减压阀芯又处于什么状态?
答:当回路中二位二通换向阀处于图示状态时,在活塞运动期间,由于活塞为空载运动,并忽略活塞运动时的摩擦力、惯性力和管路损失等,则B点的压力为零,A点的压力也为零(不考虑油液流过减压阀的压力损失)。这时减压阀中的先导阀关闭,主阀芯处于开口最大位置。当活塞停止运动后B点压力升高,一直升到减压阀的调整压力2Mpa,并保证此压力不变,这时减压阀中的先导阀打开,主阀芯的开口很小。而液压泵输出的油液(由于活塞停止运动)全部从溢流阀溢流回油箱,A点的压力为溢流阀的调定压力3Mpa。
18.如下图所示,已知变量泵最大排量V Pmax = 160mL/r,转速n P= 1000r/min,机械效率ηmp = 0.9,总效率ηp = 0.85;液压马达的排量V M= 140mL/r,机械效率ηmM = 0.9,总效率ηM= 0.8,系统的最大允许压力P= 8.5Mpa,不计管路损失。求液压马达转速n M 是多少?在该转速下,液压马达的输出转矩是多少?驱动泵所需的转矩和功率是多少?
答:(1)液压马达的转速和转矩液压泵的输出流量
液压马达的容积效率
液压马达的转速:
液压马达输出的转矩:
(2)驱动液压泵所需的功率和转矩
(a)驱动液压泵所需的功率
(b)驱动液压泵的转矩或
19.泵和马达组成系统,已知泵输出油压p p=10MPa,排量Vp=1×10-5m3/r,机械效率
ηpm=0.95,容积效率ηpv=0.9;马达排量V m=1×10-5m3/r,机械效率ηmm=0.95,,容积效率ηmv=0.9,各种损失忽略不计,
试求:1)泵转速n p为1500r/min时,液压泵的理论流量q pt,液压泵的实际流量q p;(L/min)2)泵输出的液压功率P po,所需的驱动功率P pr,(W)
3)马达输出转速n m;(r/min)
4)马达输出转矩T m;(N.m)
5)马达输出功率P mo。(W)
答:
1)液压泵的理论流量为:q pt=V p n p=2.5×10-4m3/s
液压泵的实际流量为:q p=q ptηpv=2.25×10-4m3/s
2) 液压泵的输出功率为:P po=p p q p=2250w
所需的驱动功率为:P pr=P po/ηpmηpv=2632w
∵p m=p p=10MPa,q m= q p=2.25×10-4m3/s
∴马达输出转速n m= q mηmv/V m=1215r/min
4) 马达输出转矩为:T m=p m V mηmm/2π=15.13N.m
5) 马达输出功率为:P m=2πT m n m=1924w
20.某轴向柱塞泵直径d=22mm,分度圆直径D = 68mm,柱塞数z =7,当斜盘倾角为α= 22°30′,转速n=960r/min,输出压力p=10MPa,容积效率ηv=0.95,机械效率ηM=0.9时,试求:1)泵的理论流量;(m3/s)2)泵的实际流量;(m3/s)3)所需电机功率。(Kw)
解:
11.3(kw)
ηηpq
P )
s
m (101.14ηq q )s m (101.2nV q )
(m 101.045Dztan α4
πd V m
v 3
3v t 3
3t 352
==?==?==?==---所需电需电机的功泵的实际流量:泵的理论流量:排量:
3.某液压泵在输出压力为6.3MPa 时,输出流量为8.83×10-4m 3/s,这时实测油泵轴消耗功率7Kw ,当泵空载卸荷运转时,输出流量为9.33×10-4m 3/s,求该泵的容积效率ηV =?和总效率η=? 答:
以空载流量为理论流量,即q t =9.33×10-4m 3/s ,实际流量为q =8.83×10-4m 3/s 所以ηV =q/q t =0.946 据已知,P O =pq =5247.9w ,Pr=7000w 所以η= P O / Pr=0.75
4.有一径向柱塞液压马达,其平均输出扭矩T =24.5Nm ,工作压力p =5MPa ,最小转速
n min =2 r/min ,最大转速n max =300 r/min ,容积效率ηv =0.9,求所需的最小流量和最大流
量为多少? 解:
)
s
m
(107.1)
s m (101.1)(m 1008.3223
4max max 36min min
35---?==
?==?=?=∴?=v
m v
m mt
mt V
n q V
n q p T V pV
T ηηππ
理论转矩:
5.马达排量Vm=10×10-6 m 3,供油压力p M =10MPa ,流量qM =4×10-4 m 3/s ,容积
效率ηmv=0.95,总效率η=0.75,求马达输出转矩T M 、转速nM 和实际输出功率P Mo ? 答:
马达输出扭矩T M =p M ×V m ×η/(2πηmv )=12.57N.m 马达转速n M =q M ×ηmv / V m =38r/s=2280rpm 马达输出功率P Mo =p M ×q M ×η=3Kw
6.液压泵输出油压P =20MPa,转速n=1450rpm,排量V=100ml/r,若容积效率V η=0.95,总效率η=0.9,求该泵输出的液压功率P=?和驱动该泵的电机功率P 电机=?
η
η/P P pq P q q Vn
q V t t ====电机
7.马达输出转矩T M =170N.m,转速n=2700rpm,排量V=84ml/r,机械效率ηMm =0.85, 容积效率ηMV =0.9,求马达所需供油压力p=?和流量q M =?
MV
MV Mt M
Mt Mt Mm
M
Mt Vn q q V T p pV
T T T ηηππη=
==?==22 8.一单杆液压缸快速向前运动时采用差动连接,快退时,压力油输入有杆腔。假如泵的输出
流量q=25L/mln ,活塞往复快速运动的速度都是0.1m/s,求活塞和活塞杆的直径:D=?;d=? 解:
联立即可求解。
)(快退
快进
快退快进v v s m 1.04d D q
v s m 1.04
d q
v 222
==-===ππ
9.有一齿轮泵,铭牌上注明额定压力为10Mpa ,额定流量为16L /min ,额定转速为1000rpm ,拆开实测齿数z =12,齿宽B =26mm ,齿顶圆直径d a =45mm , 求:1)泵在额定工况下的容积效率ηv ;
2)在上述情况下,当电机的输出功率为3.1KW 时,求泵的机械效率ηm 和总效率η。 解:
%
8.94%86)2%73.90)1)
min
L
(63.71)s
m (1094.223)3(m 3
42=====?===?+=-v r
s
s s v t a P q p q q Bn zm q mm
m z m d ηη
ηηηπ=机械效率:=
总效率:效率:
泵在额定工况下的容积理论流量:
10.用一定量泵驱动单活塞杆液压缸,已知活塞直径D =100mm ,活塞杆直径d =70mm ,被驱动的负载F L =1.2×105N 。有杆腔回油背压为0.5Mpa ,设缸的容积效率ηv =0.99,机械效率ηm =0.98,液压泵的总效率η=0.9。
求:1)当活塞运动速度为100mm/s 时液压泵的流量q (L/min );
2)电机的输出功率P (KW )。(47.6;13.96)
解:
v
m L v
v
F pq P v
d D q ηηηηηπ=
=-=/24)()122)电机的输出功率:
液压泵的流量:
11.如图所示的夹紧回路中,如溢流阀的调整压力py =5MPa ,减压阀调整压力pj =3MPa 。试分析下列各种情况,并说明减压阀阀芯处于什么状态。 1) 当泵压力为5MPa 时,夹紧液压缸使工件夹紧后,A 点、B 、C 点压力为多少? 2)当泵压力由于其它工作缸的快进,压力降至2MPa 时(工件原先处于夹紧状态):
这时,A 点、B 、C 点压力为多少? 3)夹紧缸在未夹紧工件前做空载运动时,A 、B 、C 三点压力为多少? 解:
1)此时,减压阀起减压作用,阀口减小,出口压力等于其调定压力,即:p B =p C =pj =3MPa ;而p A =5MPa ;
2)主油路压力降至2MPa 时,减压阀不起减压作用,阀口全开,p A = p B =2MPa ,减压回路上,由于单向阀的作用,分隔了高低压油路,使p C = 3MPa ,保障了卡紧安全。 3)此时,减压阀不起减压作用,阀口全开,p A = p B = p C =0
12.图示进油节流调速回路,若油缸面积A 1=2×10-3m 2,溢流阀调
定压力p P=3Mpa,泵流量q p=1×10-4 m3/s,负载F=4000N,节流阀通流面积A T=1×10-6m2,流量系数Cd=0.62,油液密度ρ=900Kg / m3,略管道损失,
求活塞运动速度v=?和通过溢流阀的流量q Y=?。
解:
P1=F/A1=2 Mpa;
节流阀压差ΔP=P P- P1=1 Mpa;
通过节流阀流量qj=C d A T(2ΔP/ρ)1/2 =2.92×10-5 m3/S
活塞运动速度v= qj/A1=1.42×10-2m/s ;
溢流量q Y=q P- q j=7.17×10-5 m3/S。
∴p2=1.47MPa
故通过节流阀流量
qj=q 2 =CqA T (2p 2/ρ)1/2=3.6×10-5 m 3/S s=2.16L/min 又q 1= q 2 A 1/ A 2=4.32 L/min 1) 活塞运动速度V= q 2/ A 2=72 cm/min=1.2×10-2m/s 2) 通过溢流阀的流量q Y =q p - q 1=5.68 L/min 3) 溢流功率损失ΔPr= p p q Y =227.2W 节流功率损失ΔPT= p 2q 2=52.92W 4) 回路的效率η=FV/p p q p =30% 14.如图平衡回路,油缸 时要求在t=0.15s 调定压力各为多少? 解; 顺序阀的调整压力Ps: p s ≥溢流阀的调整压力Py: 提升时的加速度: 惯性力为: N g a F ma F G a 1020=== ,. 溢流阀的调整压力Py:MPa d D F F p a G y 4) () (422=-+≥π 15.图示回油节流调速回路,若油缸面积A1=50cm2,A2=25cm2,溢流阀调定压力P=3Mpa ,略管道损失,求:1)当负载F=0时,P 2与P 的比值?2)回路最大承载能力? 解: 1 2 12221)20 )1A P F A A p p F F A P pA ?==∴ =+?=回路的最大承载能力由活塞受力平衡Θ
