市政管道闭水试验方案
市政管道闭水试验规范
试验时间的确定
试验时间应根据管道长度、管材类型、土壤性质等因素确定 试验时间应确保管道无渗漏现象，且管道接口无异常 试验时间应符合相关规范和标准的要求 试验时间应根据实际情况进行调整，以确保试验结果的准确性和可靠性
观测和记录数据
观测点设置：在管道的不同位置设置观测点，以便全面了解渗漏情况。
添加标题
添加标题
添加标题
添加标题
试验用水应清洁无杂物，不得含 有影响试验结果的杂质。
试验用水的水量应满足管道长度、 管径及管道埋深等要求，保证水 压及水位的稳定性。
闭水试验的方法
04
准备工作
试验水深：根据管道长度和 直径确定试验水深，一般为 300mm-500mm
准备工作：确保管道安装质 量合格，检查管道外观、接 口密封性等
01
闭水试验的目的
02
确定管道的密封性
目的：检查管道的严密性，确保无渗漏 方法：向管道内注水，加压后观察是否漏水 重要性：保证管道的正常运行和使用寿命 适用范围：适用于各种类型的管道工程
检验管道的施工质量
确保管道无渗漏 检查接口连接质量 验证防水措施的有效性 评估管道抗压性能
为后续工作提供保障
试验后应及时清 理现场，并对管 道进行全面检查， 确保无安全隐患。
注意环境保护
试验前应检查管道及检查井外观质量，确保无渗漏现象。 试验时应采取措施防止水流入管道或检查井中，以免造成环境污染。 试验后应及时清理现场，将废弃物分类处理，避免对环境造成二次污染。 闭水试验时应避免使用有毒有害的化学物质，以免对环境造成危害。
不合格的处理方法
重新进行闭水试验
对渗漏部位进行修补
更换管道或重新施工
记录并报告不合格情况

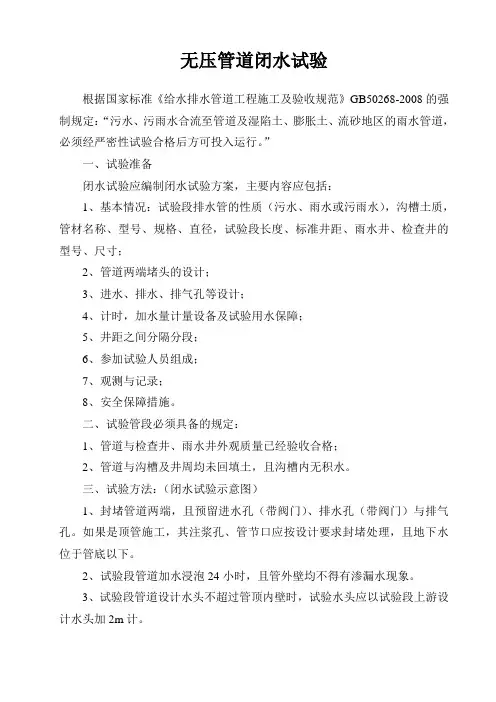

第三方无压管道闭水试验方案
无压管道闭水试验根据国家标准《给水排水管道工程施工及验收规范》GB50268-2008的强制规定：“污水、污雨水合流至管道及湿陷土、膨胀土、流砂地区的雨水管道，必须经严密性试验合格后方可投入运行。
”一、试验准备闭水试验应编制闭水试验方案，主要内容应包括：1、基本情况：试验段排水管的性质（污水、雨水或污雨水），沟槽土质，管材名称、型号、规格、直径，试验段长度、标准井距、雨水井、检查井的型号、尺寸；2、管道两端堵头的设计；3、进水、排水、排气孔等设计；4、计时，加水量计量设备及试验用水保障；5、井距之间分隔分段；6、参加试验人员组成；7、观测与记录；8、安全保障措施。
二、试验管段必须具备的规定：1、管道与检查井、雨水井外观质量已经验收合格；2、管道与沟槽及井周均未回填土，且沟槽内无积水。
三、试验方法：（闭水试验示意图）1、封堵管道两端，且预留进水孔（带阀门）、排水孔（带阀门）与排气孔。
如果是顶管施工，其注浆孔、管节口应按设计要求封堵处理，且地下水位于管底以下。
2、试验段管道加水浸泡24小时，且管外壁均不得有渗漏水现象。
3、试验段管道设计水头不超过管顶内壁时，试验水头应以试验段上游设计水头加2m计。
4、试验段管道设计水头超过管顶内壁时，试验水头应以上游设计水头加2m计。
5、计算出的试验水头小于10m，但已超过上游检查井口口时，试验水头应以上游检查井口口高度为准。
6、试验水头达到规定水头时开始计时，观测管道的渗水情况，试验中应不断的向试验段管内补水，保持试验水头恒定。
7、渗水量观测时间不得小于30min，以60min为宜。
8、实测渗水量计算公式：q实测渗水量[L试验管长/（min·m）]=W补水量/T实测时间×L试验管长9、观测完毕后，整理“闭水试验记录表”，计算实测渗水量，相关责任主体的参试人员签字。
10、打开出水孔阀门排水，拆除堵头等试验装置，试验结束。
管道闭水试验记录表无压管道闭水试验允许渗水量北海正天市政工程质量检测有限公司工程质量现场检测见证确认表序号：说明：1.本表由见证单位填写，作检测报告的附件。

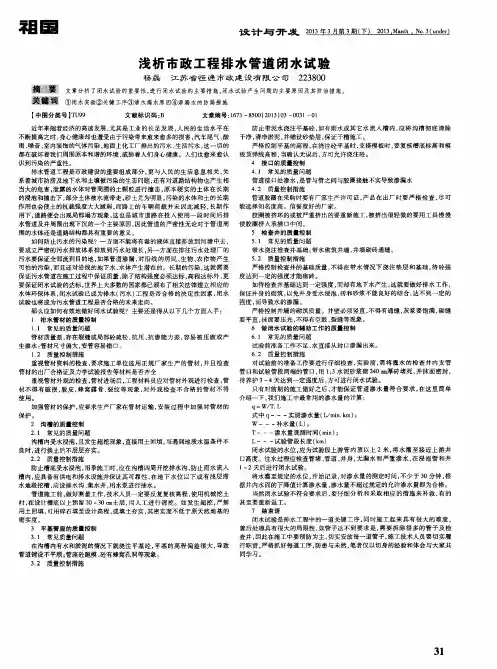

浅析市政工程排水管道闭水试验
６ ． １ 常见 的质量问题 试验前 准备工作不 足 ， 水 直接从封 口渗漏 出来 。 ６ ２ 质量控 制措施 对试验 前的准备 工作要进行 仔细检查 ， 实验 前 ， 需将 灌水 的 检查井 内支管 管 口和试 验管段两端 的管 口， 用１ ： ３ 水 泥砂浆砌 ２ ４ ０ ｌ ｌ ｕ ｎ 厚砖堵 死 ， 并抹 面密封 ， 管材的 出厂合 格证及力学试 验报告等材料是 否齐全 重视管材 外观的检查 ， 管材进场后 ， 工程材 料员应对管材 外观进行 检查 ， 管 待养护 ３ — ４天达 到一定强度 后 ， 方 可进行 闭水试验 。 材不得 有破 损 ， 脱皮， 蜂 窝露 骨 、 裂纹 等现 象 ， 对 外观 检查 不合 格 的管 材不 得 只有对 前期的施 工做好之后 ， 才 能保证 管道 渗水 量符 合要 求 ， 在这 里 简单 使 用。 介绍一下 ， 我们施 工 中最 常用的渗水 量的计算 ： ｑ ：Ⅵ Ｔ ． Ｌ 加强管材 的保护 ， 应要求生产 厂家在 管材 运输 ， 安 装过 程 中加 强 对管材 的 保 护。 式 中 ｑ一一一实测渗水 量（ Ｉ Ｖ ｍ ｉ ｎ ． ｋ ｍ） ； ２ 沟槽的质量控 制 Ｗ 一 一一 补水 量（ Ｌ ） ； ２ ． １ 常见的质量 问题 Ｔ一一一渗水量 观测时 间（ ａ ｒ ｉ ｎ ） ； 沟槽 内受水 浸泡 ， 且发生超挖现象 ， 直接用 土回填 ， 当遇到地质水 温条件 不 Ｌ一一一试验管 段长度 （ ｋ ｍ） 闭水试 验的水位 ， 应 为试 验段上 游管 内顶 以上 ２米 ， 将水 灌 至接 近上 游井 良时 ， 进行 换土后不层 层夯 实。 口高度 。注 水过程应检 查管堵 、 管道 、 井身， 无漏 水 和严重 渗水 ， 在 浸泡 管 和井 ２ ． ２ 质量 控制措施 — ２天后进行 闭水试验 。 防止槽底受 水浸泡 ， 雨 季施工时 ， 应在沟槽 四周开挖排水 沟 ， 防止 雨水 流人 １

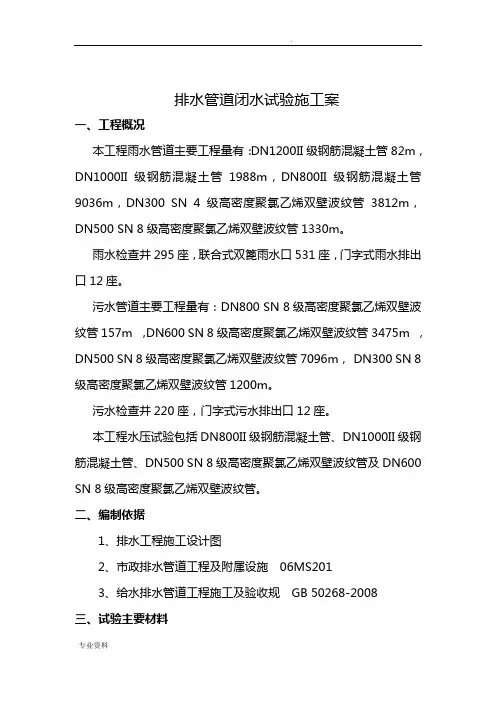

排水管道闭水试验施工方案
排水管道闭水试验施工案一、工程概况本工程雨水管道主要工程量有：DN1200II级钢筋混凝土管82m，DN1000II级钢筋混凝土管1988m，DN800II级钢筋混凝土管9036m，DN300 SN 4级高密度聚氯乙烯双壁波纹管3812m，DN500 SN 8级高密度聚氯乙烯双壁波纹管1330m。
雨水检查井295座，联合式双篦雨水口531座，门字式雨水排出口12座。
污水管道主要工程量有：DN800 SN 8级高密度聚氯乙烯双壁波纹管157m ，DN600 SN 8级高密度聚氯乙烯双壁波纹管3475m ，DN500 SN 8级高密度聚氯乙烯双壁波纹管7096m，DN300 SN 8级高密度聚氯乙烯双壁波纹管1200m。
污水检查井220座，门字式污水排出口12座。
本工程水压试验包括DN800II级钢筋混凝土管、DN1000II级钢筋混凝土管、DN500 SN 8级高密度聚氯乙烯双壁波纹管及DN600 SN 8级高密度聚氯乙烯双壁波纹管。
二、编制依据1、排水工程施工设计图2、市政排水管道工程及附属设施06MS2013、给水排水管道工程施工及验收规GB 50268-2008三、试验主要材料1、大功率潜水泵、胶管（用于闭水试验时抽水用）2、标尺（主要用于观察灌水时水位变化情况）3、刻度尺4、水位测针（由针体和针头两部分构成）5、百分表6、电流表四、闭水试验应具备条件1、雨水工程闭水试验应在下列条件下进行:（1）管道及检查井外观质量已验收合格；（2）管道未回填且沟槽无积水；（3）全部预留应封堵，不得渗水；（4）管道两端堵板承载力经核算大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水。
2、雨水工程闭水试验前，应做好下列准备工作:（1）将检查井清理干净，修补井外的缺陷；（2）检查充水及排水闸门，不渗漏；（3）设置水位观测标尺；（4）标定水位测针；（5）准备现场测定蒸发量的设备；（6）灌水的水源应采用清水并做好灌水和放水系统的设施。
市政管道闭水试验
市政管道闭水试验 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT市政管道闭水试验（无压力管道严密性试验）要求1、试验条件对于污水管道，按照市政施工规程要求，必须再回填前做闭水试验。
闭水试验前，施工现场应具备以下条件：1）管道及检查井的外观质量及“量测”检验均已合格；2）管道两端的管堵（砖砌筑）应封堵严密、牢固，下有管堵设置放水管和截门，管堵经核算可以承受压力；3）现场的水源满足闭水需要，不影响其它用水；4）选好排放水的位置，不得影响周围环境。
2、试验程序在具备了闭水条件后，即可进行管道闭水试验。
试验从上游往下游分段进行，上游实验完毕后，可往下游充水，倒段试验以节约用水。
试验各阶段说明如下：1）注水浸泡：闭水试验的水位，应为试验段上游管内顶以上2米，将水灌至接近上由井口高度。
注水过程应检查管堵、管道、井身，无漏水和严重渗水，在侵泡管和井1～2天进行闭水试验；2）闭水试验：将水灌至规定的水位，开始记录，对渗水量的测定时间，不少于30分钟，根据井内水面的下降值计算渗水量，渗水量不超过规定的允许渗水量即为合格。
3）试验渗水量计算：渗水量试验时间30分钟时，每km管道每昼夜渗水量为Q=（48q）＊（1000/L），式中Q---每km管道每d的渗水量 q---闭水管道30分钟的渗水量 L---闭水管段长度当Q≤允许渗水量时，试验即为合格。
参考资料：《市政排水管渠工程质量检验标准》(CJJ 3—90)采用满管闭水试验方法附：给水排水管道工程施工及验收规范（第10、11章）无压力管道严密性试验10.3.1 污水、雨污水合流及湿陷土、膨胀土地区的雨水管道，回填土前应采用闭水法进行严密性试验。
10.3.2 试验管段应按井距分隔，长度不宜大于1km，带井试验。
10.3.3 管道闭水试验时，试验管段应符合下列规定：10.3.3.1 管道及检查井外观质量已验收合格；10.3.3.2 管道未回填土且沟槽内无积水；10.3.3.3 全部预留孔应封堵，不得渗水；10.3.3.4 管道两端堵板承载力经核算应大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水。
闭水试验规范

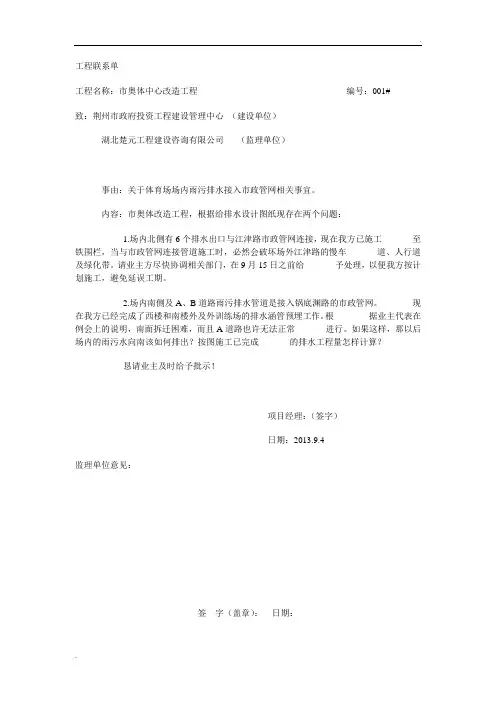

工程联系单工程名称：市奥体中心改造工程编号：001#致：荆州市政府投资工程建设管理中心（建设单位）湖北楚元工程建设咨询有限公司（监理单位）事由：关于体育场场内雨污排水接入市政管网相关事宜。
内容：市奥体改造工程，根据给排水设计图纸现存在两个问题：1.场内北侧有6个排水出口与江津路市政管网连接，现在我方已施工至铁围栏，当与市政管网连接管道施工时，必然会破坏场外江津路的慢车道、人行道及绿化带。
请业主方尽快协调相关部门，在9月15日之前给予处理，以便我方按计划施工，避免延误工期。
2.场内南侧及A、B道路雨污排水管道是接入锅底渊路的市政管网。
现在我方已经完成了西楼和南楼外及外训练场的排水涵管预埋工作。
根据业主代表在例会上的说明，南面拆迁困难，而且A道路也许无法正常进行。
如果这样，那以后场内的雨污水向南该如何排出？按图施工已完成的排水工程量怎样计算？恳请业主及时给予批示！项目经理：（签字）日期：2013.9.4监理单位意见：签字（盖章）：日期：业主单位意见：签字（盖章）：日期：1、无压力管道严密性试验主要应用管道封堵气囊1.1、污水、雨污水合流及湿陷土、膨胀土地区的雨水管道，回填土前应采用闭水法进行严密性试验。
1.2、试验管段应按井距分隔，长度不宜大于1km，带井试验。
1.3、管道闭水试验时，试验管段应符合下列规定：1.3.1、管道及检查井外观质量已验收合格；1.3.2、管道未回填土且沟槽内无积水；1.3.3、全部预留孔应封堵，不得渗水；1.3.4、管道两端堵板承载力经核算应大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水。
2、管道闭水试验应符合下列规定：2.1、当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；2.2、当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；2.3、当计算出的试验水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准；2.4、管道闭水试验应按本规范附录B闭水法试验进行。
给排水管道水压及闭水试验专项方案
中科华联配套道路及管网工程水压及闭水试验专项方案编制人：年月日审核人：年月日北京市政建设集团有限责任公司中科华联配套道路及管网工程项目经理部年月日。
目录一、编制依据 (1)二、工程概况 (1)三、施工组织................................................ 错误！未定义书签。
（一）施工准备.......................................... 错误！未定义书签。
（二）人力安排.......................................... 错误！未定义书签。
（三）机具、材料配备.................................... 错误！未定义书签。
四、管道安装施工方案........................................ 错误！未定义书签。
（一）测量放线.......................................... 错误！未定义书签。
（二）沟槽开挖.......................................... 错误！未定义书签。
（三）管道吊装.......................................... 错误！未定义书签。
（四）稳管与安装........................................ 错误！未定义书签。
五、质量保证措施............................................ 错误！未定义书签。
（一）质量目标.......................................... 错误！未定义书签。
（二）质量管理体系...................................... 错误！未定义书签。
（三）质量保证体系...................................... 错误！未定义书签。
闭水试验
闭水试验闭水实验也叫蓄水试验，要放满水，水要有足够容积。
蓄水试验的蓄水深度应不小于20mm，蓄水高度一般为30-100mm，蓄水时间为24小时，水面无明显下降为合格。
一般在屋面、卫生间或有防水要求的房间做此试验。
蓄水试验的前期每1小时应到楼下检查一次，后期每2—3小时到楼下检查一次。
若发现漏水情况，应立即停止蓄水试验，重新进行防水层完善处理，处理合格后再进行蓄水试验。
中文名：闭水实验外文名：closed water test别名：满水试验蓄水时间：48小时以上注水次数：分三次进行检测精确度：水位测读精度0.1mm分享试验条件对于污水管道，按照市政施工规程要求，必须在回填前做闭水试验。
闭水试验前，施工现场应具备以下条件：1）管道及检查井的外观质量及“量测”检验均已合格；2）管道两端的管堵（砖砌筑）应封堵严密、牢固，下游管堵设置放水管和截门，管堵经核算可以承受压力；3）现场的水源满足闭水需要，不影响其它用水；4）选好排放水的位置，不得影响周围环境。
适用范围1）污水管道2）雨污水合流管道3）倒虹吸管4）其他设计要求闭水的管道试验过程在具备了闭水条件后，即可进行管道闭水试验。
试验从上游往下游分段进行，上游实验完毕后，可往下游充水，倒段试验以节约用水。
试验各阶段说明如下：1）注水浸泡：闭水试验的水位，应为试验段上游管内顶以上2米，将水灌至接近上游井口高度。
注水过程应检查管堵、管道、井身，无漏水和严重渗水，在浸泡管和井1～2天进行闭水试验；2）闭水试验：将水灌至规定的水位，开始记录，对渗水量的测定时间，不少于30分钟，根据井内水面的下降值计算渗水量，渗水量不超过规定的允许渗水量即为合格。
3）试验渗水量计算：渗水量试验时间30分钟时，每km管道每昼夜渗水量为Q=（48q）*（1000/L），公式中Q---每km管道每d的渗水量q---闭水管道30分钟的渗水量L---闭水管段长度当Q≤允许渗水量时，试验即为合格。
市政道路闭水试验方法..
精心整理贵安新区百马路道路工程六标段（K23+000～K27+474.733）雨、污排水工程1《给水排水管道工程施工及验收规范》GB50268—2008《贵安新区百马路道路工程排水工程》施工图2、排水工程（l）、雨水管平面定位距道路中心线15.5米，污水管平面定位距道路中心线20米，最小埋深2米，管道材质为高密度聚乙烯双壁波纹管（HDPE管）、Ⅱ级钢筋混凝土管。
（2）、当管径DN600及以上雨水管道采用Ⅱ级钢筋混凝土管，采用钢丝网水泥砂浆抹带接口；管径DN600及以下雨水管道采用SN8级HDPE双壁波纹管，采用承插式弹性密封橡胶圈接口，管道基础采用砂砾基础，厚度200mm;雨水口耳管采用DN300的SN4级HDPE双壁波纹管，采用承插式弹性密封橡胶圈接口，雨水口耳管外壁满包在闭水试验实施前，施工现场应具备以下条件：1、施工完的管道及检查井外观质量及“量测”检验均已合格；2、管道两端的管堵（砖砌筑）应封堵严密、牢固，下游管堵设置放水管和阀门，管堵经核算可以承受相应压力；3、现场的水源满足闭水试验的需要，不影响其它用水；4、已选好排放水的位置，不得对周围环境造成影响。
5、试验前，用1：3水泥防水砂浆将试验段首尾两井内的上游管口砌24cm厚的砖堵头，并用l：2.5防水砂浆抹面，将管段封闭严密。
当堵头砌好后，养护3～4d达到一定强度后，方可进行灌水试验。
灌水前，应先对管接口进行外观检查，如发现有裂缝，脱落等缺陷，以便及时进行修补，以防灌水时发生漏水而影响试验。
1212m 计。
22m3）计算出的试验水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准；3、试验步骤1）首先将检查井内清理干净，以免充水后井内浮渣漂浮水面，影响测试精度；对管接口进行外观检查如抹带有裂缝、脱落等缺陷，及时进行修补，避免灌水时发生漏水而影响试验。
2）将水泥、膨胀剂和水以一定比例混合，将试验段首尾两井内的上游管口砌24cm 厚的砖堵头，并用砂浆抹面，将管段封闭严密。
市政无压管道闭水试验记录与报告
无压管道闭水试验记录
委托单位 工程名称 桩号及地段 管材种类 钢筋砼管 ××市建筑安装工程有限公司 ××路道路与排水改扩建工程 K0+020~K0+060 接口种类 2.5 刚性接口 委托日期 试验日期 管道内径D(mm) 试验段长度L (m) 2013年4月21日 2013年4月22日 Φ 800 40 4.5
试验段上游设计水头(m) 允许渗水量[m /(24h· km)] 试验依据 试验设备
3
试验水头(m) 35.35
《给水排水管道工程施工及验收规范》GB 50268-2008 □1000mL量筒 仪器编号： □5L容量桶 仪器编号：
□50m钢卷尺 仪器编号： 次数 1 渗 水 量 测 定 记 录 2 0 观测起始时间 t1 3:42 4:20
□秒表 仪器编号： 观测结束时间 t2 4:15 5:05 恒压时间 T (min) 0:33 0:45 0:00 15.8 22.8 恒压时间内补 入的水量W (L) 15.5 18.2 实测渗水量 q i [L/(min· km)] 16.9 14.6
折合平均实测渗水量[L/(min· km)]
3
实测渗水量q [m /(24h· km)] 外观记录
接口无开裂、脱落、渗漏现象，管道外壁无湿渍、渗水或线流等 现象。 折合平均实测渗水量 小于 规范要求允许渗水量 监理单位 设计单位
评语 施工单位 建设单位
审核：
试验：
q=W/(T*L）
保单修 留位约 1 1 实测渗水量 q 0 说明： ⑴ 绿色 部分，即 保留位数 、单位修 约二个可 作为输入 参数。 ⑵ 修约 间隔=10-1
× 保留位数
×
管道闭水试验规范中的试验现场布置要求
管道闭水试验规范中的试验现场布置要求在管道闭水试验规范中，试验现场的布置是非常重要的。
只有合理、科学、有序地布置试验现场，才能确保试验工作的顺利进行，并保证试验结果的准确性和可靠性。
下面将介绍管道闭水试验规范中的试验现场布置要求。
1.试验现场的选择试验现场应选择在有良好通风条件和相对平坦的地面上进行，以确保试验工作的安全性和顺利进行。
同时，试验现场应远离居民区、加油站、易燃易爆物品库等危险场所，以避免事故发生。
2.试验设备的布置试验设备的布置应符合安全和实用的原则。
试验设备包括试验台、试验管道、控制系统等。
试验台应稳固可靠，承载能力要满足试验需求。
试验管道的布置应符合试验要求，并且在不同试验阶段能够方便地连接和分离。
控制系统的布置应合理，确保试验过程中能够准确控制试验参数。
3.试验现场的标识为了方便试验人员和相关人员的操作和识别，试验现场应进行必要的标识。
试验管道应标明管道名称、管道规格、管道材质等信息，以便于辨识和排查问题。
试验设备的控制按钮和开关也应标注清晰，方便操作和识别。
4.防护措施和应急设施为保障试验现场的安全，应设置相关的防护措施和应急设施。
试验现场应装备足够数量的灭火器材，并做好消防通道的标识和畅通。
试验现场应设置警示标志，禁止未经授权人员进入。
同时，根据具体情况，可设置应急按钮、紧急停止开关等设施，在紧急情况下能够迅速切断试验装置。
5.环境保护措施在试验现场的布置中，还应考虑环境保护措施。
应合理配置储水设施，确保试验过程中产生的废水得到正确处理和排放。
同时，应做好试验现场的垃圾分类收集，减少环境污染。
总结：管道闭水试验规范中的试验现场布置要求包括试验现场的选择、试验设备的布置、试验现场的标识、防护措施和应急设施以及环境保护措施等。
通过合理布置试验现场，可以确保试验工作的安全性和顺利进行，保证试验结果的准确性和可靠性。
顶管闭水试验规范
顶管闭水试验规范国家住建部颁布的国家标准《给水排水管道工程施工及验收规范》GB50268-2008明确规定，污水管道、雨污合流管道、倒虹吸管及设计要求闭水试验的其他排水管道及市政管道必须作闭水试验。
根据市政管道闭水试验规范，无压管道的闭水试验的的规范、管道闭水试验合格标准、管道闭水试验具体操作方法、及混凝土结构无压管道渗水量测方法汇总如下。
无压管道的闭水试验：1闭水试验法应按设计要求和试验方案进行.2试验管段应按井距分隔，抽样选取，带井试验。
3无压管道闭水试验时，试验管段应符合下列规定：管道及检查井外观质量已验收合格；管道未回填土且沟槽内无积水；全部预留孔应封堵，不得渗水；管道两端堵板承载力经核算应大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水；顶管施工，其注浆孔封堵且管口按设计要求处理完毕，地下水位于管底以下。
管道闭水试验应符合下列规定：1试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；2试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；3计算出的试验水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准；4管道闭水试验应按本规范附录D(闭水法试验)进行。
管道闭水试验合格标准：管道闭水试验时，应进行外观检查，不得有漏水现象，且符合下列规定时，视为合格：1实测渗水量小于或等于表《无压管道闭水试验允许渗水量》规定的允许渗水量；2管道内径大于《无压管道闭水试验允许渗水量》规定时，实测渗水量应小于或等于按下式计算的允许渗水量；3异型截面管道的允许渗水量可按周长折算为圆形管道计；4化学建材管道的实测渗水量应小于或等于按下式计算的允许渗水量。
《无压管道闭水试验允许渗水量》5管道内径大于700mm时，可按管道井段数量抽样选取1/3进行试验；试验不合格时，抽样井段数量应在原抽样基础上加倍进行试验。
6不开槽施工的内径大于或等于1500mm钢筋混凝土管道，设计无要求且地下水位高于管道顶部时，可采用内渗法测渗水量；。
