2013年广东省广州市中考物理试题(解析版)

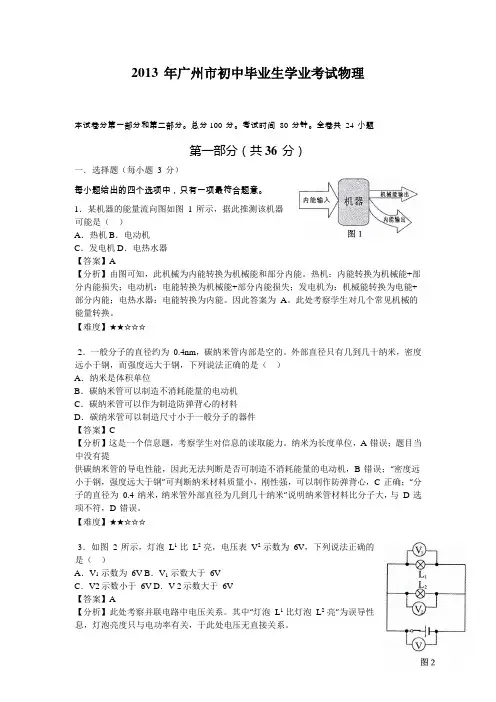

广州市2013年中考物理试题及答案(word版)
2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。
总分100 分。
考试时间80 分钟。
全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。
1．某机器的能量流向图如图1 所示，据此推测该机器可可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。
热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。
因此答案为A。
此处考察学生对几个常见机械的能量转换。
【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。
外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。
纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。
【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。
其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。
2013年广东省中考物理试卷
2013年广东省中考物理试卷一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．1．（3分）下列有关声现象的说法中，正确的是（）A．一切正在发声的物体都在振动B．人耳能听到各种频率的声音C．声音可以在真空中传播D．声音不能在水中传播2．（3分）物理知识渗透于我们的生活，以下关于汽车交通安全警示语中与惯性无关的是（）A．保持车距B．雨天路滑，减速慢行C．行车时系好安全带D．禁止逆行3．（3分）下列电器中，利用电磁感应原理工作的是（）A．电动机B．发电机C．电烙铁D．电灯4．（3分）如题图所示的做法符合安全用电原则的是（）A．试电笔的握法B．电灯和开关的连接C．发生触电事故时要立即断开电源D．多个大功率用电器同时使用一个插座5．（3分）关于温度、内能和热量，下列说法正确的是（）A．温度越高的物体所含的热量越多B．物体温度为0℃时内能为零C．双手互搓，手的内能不会增加D．内能可自动地从高温物体转移到低温物体6．（3分）如图所示，以下四个关于“气体压强与流速的关系”的现象中，压强P1、P2大小关系正确的是（）A．P1＞P2B．P1＞P2C．P1＞P2D．P1＞P27．（3分）如图所示，水平桌面上有一长为L，质量分布均匀的木板M，右端与桌边相齐，在水平力F的作用下，沿直线向右匀速离开桌边，在此过程中，下列说法正确的是（）A．M对桌面的压强变小，压力不变B．M对桌面的压强不变，压力不变C．M对桌面的压强变大，摩擦力不变D．M对桌面的压强变大，摩擦力变小二、填空题（本大题7小题，共21分）8．（3分）在银河系、宇宙、太阳系中尺度最大的是．组成原子的质子、中子、电子中质量最小的是．同种物质在固态、液态和气态中，分子间作用力最小的是．9．（3分）在水银、硅、铁、玻璃中，属于半导体材料的是．太阳能电池可将太阳能直接转化为．在输电导线、发电机线圈、电炉丝中，不可能应用超导材料的是．10．（3分）下表列出了几种物质在一个标准大气压下的熔点和沸点，根据表中数据回答：若要测量萘的熔点，温度计的玻璃泡里应选做测温物质；若要测量固态甲苯的温度，温度计的玻璃泡里应选做测温物质；若要测量标准大气压下沸水的温度，温度计的玻璃泡里不能选做测温物质．11．（3分）小王把天平放在水平台上，将游码拨到零刻度处后，指针静止时出现图甲的情形，此时应向调平衡螺母，使天平横梁平衡由图乙、丙可知烧杯的质量为g，烧杯中液体的质量是g．12．（3分）在汽油机的四个冲程中，机械能转化为内能的是冲程．如图所示汽油机正在进行的是冲程．13．（3分）用同一热源给一定质量的水加热，其温度与时间的关系如图中图线a 所示，若其它条件不变，（1）仅增加水的质量；（2）仅增大液面大气压强；（3）既增加水的质量，同时减小液面大气压强．则三种情况中，温度与时间的关系图线分别对应、、（选填图中“a”、“b”、“c”或“d”）14．（3分）如图是某装置利用浮力进行自动控制的原理图AOB为一杠杆（质量忽略不计），OA：OB=1：2．A端用细线挂一空心铝球，质量为2.7kg．当铝球一半体积浸在水中，在B端施加3.5N的竖直向下的拉力F时，杠杆恰好在水平位置平衡．则铝球实心部分的体积为m3，铝球受到的浮力为N，铝球空=2.7×103kg/m3，g=10N/kg）心部分体积为m3．（ρ铝三、作图题（共7分）15．（7分）（1）如（l）图所示，请画出入射或折射光线，使光路完整．（2）如（2）图所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图．（3）小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电请在（3）图中用笔画线代替导线，使电路满足要求．四、实验题（本大题3小题，共20分）16．（7分）（1）如（1）图甲电流表接0﹣0.6A 的量程时，电流表的示数为A．题（1）图乙所示弹簧测力计的示数为N．（2）如题（2）图，用滑轮组将物块从位置A匀速拉到位置B，请在题（2）图中画出最省力的绕线方法；物块移动的距离为cm；若此时绳自由端所用拉力为10N，物块受到的摩擦力为18N，滑轮组的机械效率为．（3）如题（3）图为探究“浮力的大小等于什么”的实验．以上探究中，不重复操作的合理顺序是（只填字母）．若图中F1、F2、F3、F4．四个力之间的关系式成立，则可得出结论F=G排17．（7分）如题图甲是探究“平面镜成像特点”的实验．（l）下面步骤a中横线处的内容是．实验步骤a、b、c、d的合理顺序是（填写步骤前字母）a．在水平桌面上铺一张白纸，纸上竖立一块玻璃板，．b．拿另一支完全相同的没有点燃的蜡烛放在玻璃板的后方，移动到某一位置时，发现该蜡烛与被点燃的蜡烛的像重合，在纸上记下该蜡烛的位置A1′．c．改变玻璃板前蜡烛的位置，重复以上实验，在纸上记录物与像的位置A2、A2′；A3、A3′（如题图乙所示）．d．点燃蜡烛放在玻璃板前，看到它在玻璃板后面的像，在纸上记录蜡烛的位置A1．（2）如题图乙，分别将实验中的物点与像点连接，发现它们的连线始终与玻璃板面垂直为了得到平面镜成像的特点，某同学将实验数据填入右表．请将表头中空白部分填上合适的内容（3）如果在像A1′的位置放一光屏，光屏（填“能”或“不能”）承接到像，这说明．18．（6分）小王做“测量小灯泡电功率”的实验所用器材有：标有“2.5V”字样、正常发光时阻值约为13Ω的完全相同的小灯泡两个，电压恒为3V的学生电源，标有“20Ω，1A”的滑动变阻器，电流表，电压表，开关及导线若干．（l）图甲是实验电路图，图乙是实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大．（2）小王在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这种现象的原因是．（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是（填正确选项前的字母）A．滑动变阻器断路B．开关接触不良C．小灯泡与灯座接触不良D．电流表断路（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填入右表中．从表中可知小灯泡的额定功率为W．（5）若将两个小灯泡串联后直接接在3V电源的两端，两灯消耗的总电功率为W．五、计算题（本大题2小题，共13分）19．（7分）龙舟比赛是中国传统运动项目之一如图，某队龙舟和运动员总质量为2.5×103kg，在一次龙舟赛上，该队以1min40s的成绩夺得500m比赛冠军．已知该龙舟在运动过程中受到的阻力是龙舟和运动员的总重力的0.12倍．（1）该队的龙舟比赛在500m比赛过程中的平均速度是多少米/秒？（2）如果把在比赛过程中该队龙舟的运动看作匀速直线运动，求运动员在比赛过程中划船时的功率是多少千瓦？（g=10N/kg）20．（6分）如图所示的电路，电源电压为6V且保持不变，滑动变阻器R标有“50Ω，2A”字样．（l）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1．（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=5I1，求R2的阻值．（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值．六、综合能力题（本大题3小题，共18分）21．（6分）如图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．（l）要让电吹风工作时吹出热风，它的开关应置于题图甲中（选填“1”、‘2”或“3“）位置，此时电风扇与电热丝的连接方式是．（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是J．（3）电热丝在工作时的电阻值是Ω．（保留一位小数）（4）使用几年后，发现电热丝变细，则其电阻变，它的实际功率将变．22．（6分）利用如图装置探究“物体的动能大小与哪些因素有关”．将小球A、B 分别拉到与竖直方向成一定角度θ的位置，然后都由静止释放，当小球摆动到竖直位置时，将与静止在水平面上的木块C发生碰撞，木块都会在水平面上滑行一定距离后停止．图中的摆长L都相同，θ1＜θ2，球A、B的质量分别为m A、m B，（m A＜m B）．（l）如图甲、乙所示，同时释放A、B，观察到它们并排摆动且始终相对静止，同时到达竖直位置这表明两小球在摆动过程中的任一时刻的速度大小与小球的无关．（2）如图甲、乙所示，观察到B球能将木块c撞得更远由此可得出结论：．（3）图乙中小球B到达竖直位置时的速度（填“大于”、“小于”或“等于”）题图丙中小球B到达竖直位置时的速度，如题图乙、丙所示，图丙中木块C滑行得更远些，由此可得出结论：．23．（6分）阅读下面的短文，回答问题．热电偶把两种不同材料的导线（如铁线和铜线）组成如题图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶，实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大．请回答下列问题：（1）如题图所示：①其它条件不变，只将铁丝换成铜丝，电路电流．②其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流．③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，稳定后，电路电流（各空格均选填“变大”、“变小”、“不变”“变为零”）（2）这样的热电偶实际上是一个电源，它的电能是由能转化而来．（3）热电偶电路可以把温度信号换成信号，利用这种性质可以把热电偶做成（写出一种应用）．2013年广东省中考物理试卷参考答案与试题解析一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．1．（3分）（2013•汕头）下列有关声现象的说法中，正确的是（）A．一切正在发声的物体都在振动B．人耳能听到各种频率的声音C．声音可以在真空中传播D．声音不能在水中传播【解答】解：A、声音是由物体的振动产生的，一切正在发声的物体都在振动，该选项说法正确；B、并不是所有的声音人耳都能够听到，人耳能够听到声音的频率20Hz～20000Hz，该选项说法不正确；C、声音只能在固体、液体、气体中传播，不能在真空中传播，该选项说法不正确；D、声音能够在固体、液体、气体中传播，该选项说法不正确．故选：A．2．（3分）（2013•汕头）物理知识渗透于我们的生活，以下关于汽车交通安全警示语中与惯性无关的是（）A．保持车距B．雨天路滑，减速慢行C．行车时系好安全带D．禁止逆行【解答】解：A、保持车距的目的是防止前面的车刹车时，后面的随之刹车，由于惯性后面的车仍向前运动，如果距离过近，容易撞上前面的车．故与惯性有关．B、当车遇到紧急情况需要停车时，由于惯性车仍要向前运动，雨天，车与地面的摩擦力减小车就更不易停下来，所以要慢行．这与惯性有关．C、安全带是为了防止汽车急刹车时，人体由于惯性向前运动，撞击车体而对人造成伤害．故与惯性有关．D、禁止逆行，是有关交通的警示语．与惯性无关．故选D．3．（3分）（2013•汕头）下列电器中，利用电磁感应原理工作的是（）A．电动机B．发电机C．电烙铁D．电灯【解答】解：A、电动机是利用通电导线在磁场中受力的作用的原理制成的，故该选项不符合题意；B、发电机是利用闭合线圈在磁场中做切割磁感线运动，产生感应电流的原理制成的，利用了电磁感应原理，故该选项符合题意；C、电烙铁是利用电流的热效应的原理制成的，故该选项不符合题意；D、电灯是将电能转化为光能的设备，即是消耗电能的用电器，故该选项不符合题意．故选B．4．（3分）（2013•汕头）如题图所示的做法符合安全用电原则的是（）A．试电笔的握法B．电灯和开关的连接C．发生触电事故时要立即断开电源D．多个大功率用电器同时使用一个插座【解答】解：A、图中人手没有接触测电笔笔尾的金属体，这种使用方法是错误的；B、接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套．开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，该选项连接错误；C、发现有人触电，首先要使触电者尽快脱离电源，然后根据具体情况，进行相应的救治，如果用手将触电者拉开，这样就会使救人者间接接触带电体而触电，十分危险，此选项做法正确；D、当家庭电路中接入多个大功率的用电器时，会使得干路中的电流变大，超过电路的负荷而发生危险，该选项做法是错误的，该选项做法是错误的．故选：C．5．（3分）（2013•汕头）关于温度、内能和热量，下列说法正确的是（）A．温度越高的物体所含的热量越多B．物体温度为0℃时内能为零C．双手互搓，手的内能不会增加D．内能可自动地从高温物体转移到低温物体【解答】解：A、描述热量的术语只能用”吸收“或”放出“，不能用“含有”，故A 不正确；B、因为一切物体的分子都在不停的做无规则运动，所以一切物体都具有内能．故B不正确C、双手互搓，克服摩擦做功，因此手的内能增加，故C不正确；D、发生热传递的条件是：有温度差，所以内能可自动地从高温物体转移到低温物体．故D正确．故选D．6．（3分）（2013•汕头）如图所示，以下四个关于“气体压强与流速的关系”的现象中，压强P1、P2大小关系正确的是（）A．P1＞P2B．P1＞P2C．P1＞P2D．P1＞P2【解答】解：A、如图物体上表面平直，下表面向下弯曲，相同时间内，空气经过下方的路程比上方路程长，下方流速大，压强小，即P1＞P2．故A正确；B、如图物体上下表面凸起程度相同，相同时间内，空气经过两面的路程相同，速度相同，压强相同，即P1=P2．故B不正确；C、对着两张纸的中间吹气，两张纸中间的空气流速变大，压强变小，小于纸外侧的大气压，但外侧压强相同，即P1=P2．故C不正确；D、如图用漏斗从乒乓球上方吹气，乒乓球上方气流速度大于下方的气流速度，则上方压强小于下方压强，即P1＜P2．故D不正确；故选A．7．（3分）（2013•广东）如图所示，水平桌面上有一长为L，质量分布均匀的木板M，右端与桌边相齐，在水平力F的作用下，沿直线向右匀速离开桌边，在此过程中，下列说法正确的是（）A．M对桌面的压强变小，压力不变B．M对桌面的压强不变，压力不变C．M对桌面的压强变大，摩擦力不变D．M对桌面的压强变大，摩擦力变小【解答】解：放在水平桌面上的木块对桌面的压力来自于自身的重力，此时压力和重力相等，因为木块的重力不变，所以在这一过程中，木块对桌面的压力也不变；在压力不变的情况下，随着物体被缓慢推出，受力面积逐渐减小，由p=可知，压强逐渐增大．因为压力和接触面的粗糙程度都不变，故摩擦力不变．故选C．二、填空题（本大题7小题，共21分）8．（3分）（2013•广东）在银河系、宇宙、太阳系中尺度最大的是宇宙．组成原子的质子、中子、电子中质量最小的是电子．同种物质在固态、液态和气态中，分子间作用力最小的是气态．【解答】解：在银河系、宇宙、太阳系中尺度最大的是宇宙．组成原子的质子、中子、电子中质量最小的是电子．同种物质在固态、液态和气态中，分子间作用力最小的是气态．故答案为：宇宙；电子；气态．9．（3分）（2013•广东）在水银、硅、铁、玻璃中，属于半导体材料的是硅．太阳能电池可将太阳能直接转化为电能．在输电导线、发电机线圈、电炉丝中，不可能应用超导材料的是电炉丝．【解答】解：水银、铁是导体，玻璃是绝缘体，硅是半导体；太阳能电池可将太阳能直接转化为电能；在输电导线、发电机线圈、电炉丝中，不可能应用超导材料的是电炉丝，因此电炉丝是利用电流的热效应工作的电器，超导体不会发热；故答案为：硅；电能；电炉丝．10．（3分）（2013•广东）下表列出了几种物质在一个标准大气压下的熔点和沸点，根据表中数据回答：若要测量萘的熔点，温度计的玻璃泡里应选水银或甲苯做测温物质；若要测量固态甲苯的温度，温度计的玻璃泡里应选酒精做测温物质；若要测量标准大气压下沸水的温度，温度计的玻璃泡里不能选酒精做测温物质．【解答】解：（1）由表中数据可知，甲苯的沸点111℃，水银的为357℃、而萘的沸点为218℃，高于甲苯沸点低于水银的沸点，萘的熔点是80.5℃，高于水银、甲苯的熔点，因此要测量萘的熔点温度，温度计的玻璃泡里应选水银或甲苯做测温物质；（2）因为固态甲苯的熔点为﹣95℃；而水银、酒精的熔点分别为﹣39℃、﹣117℃，固体甲苯的熔点低于水银的熔点，高于酒精的熔点．所以若要测量固态甲苯的温度，温度计的玻璃泡里应选酒精做测温物质；（3）在一标准大气压下水的沸点是100℃，而酒精的沸点是78℃，因此要测量标准大气压下沸水的温度，温度计的玻璃泡里不能选酒精做测温物质．故答案为：水银或甲苯；酒精；酒精．11．（3分）（2013•汕头）小王把天平放在水平台上，将游码拨到零刻度处后，指针静止时出现图甲的情形，此时应向左调平衡螺母，使天平横梁平衡由图乙、丙可知烧杯的质量为32.4g，烧杯中液体的质量是50g．【解答】解：由图知，指针偏右，则左盘偏高，平衡螺母应向左移动；=20g+10g+2.4g=32.4g由图乙知，标尺的分度值为0.2g，空烧杯的质量m杯=50g+20g+10g+2.4g=82.4g烧杯和水的总质量m总所以液体的质量m=82.4g﹣32.4g=50g故答案为：左；32.4；50．12．（3分）（2013•汕头）在汽油机的四个冲程中，机械能转化为内能的是压缩冲程．如图所示汽油机正在进行的是做功冲程．【解答】解：在内燃机的压缩冲程中，活塞压缩气体做功，使气体的内能增大，温度升高，机械能转化为内能；根据图示可知，两个气门都关闭，火花塞点火，活塞向下运动，气缸容积增大，因此是做功冲程．故答案为：压缩；做功．13．（3分）（2013•汕头）用同一热源给一定质量的水加热，其温度与时间的关系如图中图线a所示，若其它条件不变，（1）仅增加水的质量；（2）仅增大液面大气压强；（3）既增加水的质量，同时减小液面大气压强．则三种情况中，温度与时间的关系图线分别对应c、b、d（选填图中“a”、“b”、“c”或“d”）【解答】解：仅水的质量增加，水温度升高的速度减慢，但沸点不变，所以应为c；仅增大液面大气压强，水的质量不变，则水温度升高速度相同，但沸点升高，所以应为b；增加水的质量，同时减小液面大气压强，水温度升高速度减慢，但沸点降低，所以应为d．故答案为：c；b；d．14．（3分）（2013•广东）如图是某装置利用浮力进行自动控制的原理图AOB为一杠杆（质量忽略不计），OA：OB=1：2．A端用细线挂一空心铝球，质量为2.7kg．当铝球一半体积浸在水中，在B端施加3.5N的竖直向下的拉力F时，杠杆恰好在水平位置平衡．则铝球实心部分的体积为10﹣3m3，铝球受到的浮力为20 N，铝球空心部分体积为3×10﹣3m3．（ρ铝=2.7×103kg/m3，g=10N/kg）【解答】解：由ρ=可知，铝球实心部分的体积：V===10﹣3m3；由杠杆平衡的条件可得：）×OA=F B×OB（G﹣F浮（2.7kg×10N/kg﹣F浮）×OA=3.5N×OB 2.7kg×10N/kg﹣F浮=7NF浮=20N；由于F浮=ρ水gv排所以v排===2×10﹣3m3；则v球=2v排=2×2×10﹣3m3=4×10﹣3m3，则空心部分的体积：v空心=v球﹣v实心=4×10﹣3m3﹣10﹣3m3=3×10﹣3m3．故答案为：10﹣3；20；3×10﹣3m3．三、作图题（共7分）15．（7分）（2013•广东）（1）如（l）图所示，请画出入射或折射光线，使光路完整．（2）如（2）图所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图．（3）小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电请在（3）图中用笔画线代替导线，使电路满足要求．【解答】解：（1）图甲中，过凸透镜焦点的光线，经折射后平行于主光轴射出，如图所示；图乙中，指向凹透镜虚焦点的光线，经凹透镜折射后，平行于主光轴射出，如图所示；图丙中，过凸透镜光心的光线，经凸透镜折射后，传播方向不改变，如图所示．（2）物体的重力G作用在重心，方向竖直向下，压力F作用在接触面，方向垂直于接触面向下，如图所示；（3）用一根导线将开关与其中一根电阻丝相连，再用一根导线将两根电阻丝的外侧相连，使之组成一个并联电路，如图所示．四、实验题（本大题3小题，共20分）16．（7分）（2013•汕头）（1）如（1）图甲电流表接0﹣0.6A 的量程时，电流表的示数为0.14A．题（1）图乙所示弹簧测力计的示数为 1.0N．（2）如题（2）图，用滑轮组将物块从位置A匀速拉到位置B，请在题（2）图中画出最省力的绕线方法；物块移动的距离为 3.10cm；若此时绳自由端所用拉力为10N，物块受到的摩擦力为18N，滑轮组的机械效率为60%．（3）如题（3）图为探究“浮力的大小等于什么”的实验．以上探究中，不重复操作的合理顺序是DBCA（只填字母）．若图中F1、F2、F3、F4四个力之间的关系式F2﹣F3=F1﹣F4成立，则可得出结论F=G排．【解答】解：（1）电流表的量程是0～0.6A，分度值为0.02A，所以示数为0.14A；测力计的分度值为0.2N，其示数为1.0N．（2）要最省力，需从动滑轮绕起，依次通过定滑轮、动滑轮．如图所示：刻度尺的分度值为1mm，以物块右边的边为准，开始在45.00cm处，最后在41.90cm处，所以物体运动的距离为45.00cm﹣41.90cm=3.10cm由于滑轮组由3段绳子承担，所以s=3h．则η=×100%=×100%=×100%=60%（3）根据阿基米德原理，需测出浮力与排开的水重，为减小误差和操作方便，应先测空桶的重力，再测出小铁块的重力，然后将铁块完全浸没在水中测出拉力，最后测出排出的水和桶的总重力．其中，F=G﹣F=F2﹣F3浮G排=F1﹣F4．故答案为：（1）0.14；1.0；（2）见上图；3.10；60%；（3）DBCA；F2﹣F3=F1﹣F4．17．（7分）（2013•汕头）如题图甲是探究“平面镜成像特点”的实验．（l）下面步骤a中横线处的内容是在纸上记录玻璃板的位置．实验步骤a、b、c、d的合理顺序是adbc（填写步骤前字母）a．在水平桌面上铺一张白纸，纸上竖立一块玻璃板，在纸上记录玻璃板的位置．b．拿另一支完全相同的没有点燃的蜡烛放在玻璃板的后方，移动到某一位置时，发现该蜡烛与被点燃的蜡烛的像重合，在纸上记下该蜡烛的位置A1′．c．改变玻璃板前蜡烛的位置，重复以上实验，在纸上记录物与像的位置A2、A2′；A3、A3′（如题图乙所示）．d．点燃蜡烛放在玻璃板前，看到它在玻璃板后面的像，在纸上记录蜡烛的位置A1．（2）如题图乙，分别将实验中的物点与像点连接，发现它们的连线始终与玻璃板面垂直为了得到平面镜成像的特点，某同学将实验数据填入右表．请将表头中空白部分填上合适的内容（3）如果在像A1′的位置放一光屏，光屏不能（填“能”或“不能”）承接到像，这说明平面镜成的像是虚像．【解答】解：（1）因为实验目的：探究物体到平面镜的距离和像到平面镜的距离的关系，在水平桌上铺一张白纸，纸上垂直放一块平板玻璃板作为平面镜，然后在纸上记录玻璃板的位置．实验步骤a、b、c、d的合理顺序：a．在水平桌面上铺一张白纸，纸上竖立一块。

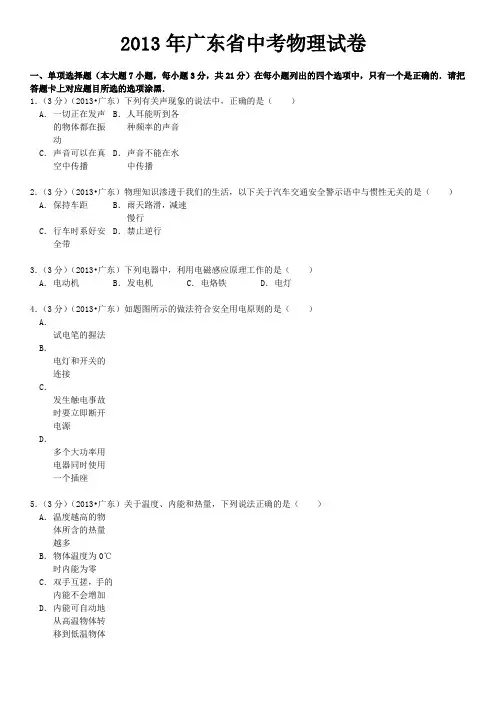

广东省中考物理试卷完整解析版
2013年广东省中考物理试卷一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．1．（3分）（2013•广东）下列有关声现象的说法中，正确的是（）A．一切正在发声的物体都在振动B．人耳能听到各种频率的声音C．声音可以在真空中传播D．声音不能在水中传播2．（3分）（2013•广东）物理知识渗透于我们的生活，以下关于汽车交通安全警示语中与惯性无关的是（）A．保持车距B．雨天路滑，减速慢行C．行车时系好安全带D．禁止逆行3．（3分）（2013•广东）下列电器中，利用电磁感应原理工作的是（）A．电动机B．发电机C．电烙铁D．电灯4．（3分）（2013•广东）如题图所示的做法符合安全用电原则的是（）A．试电笔的握法B．电灯和开关的连接C．发生触电事故时要立即断开电源D．多个大功率用电器同时使用一个插座5．（3分）（2013•广东）关于温度、内能和热量，下列说法正确的是（）A．温度越高的物体所含的热量越多B．物体温度为0℃时内能为零C．双手互搓，手的内能不会增加D．内能可自动地从高温物体转移到低温物体6．（3分）（2013•广东）如图所示，以下四个关于“气体压强与流速的关系”的现象中，压强P 1、P 2大小关系正确的是（ ）A ． P 1＞P 2B ． P 1＞P 2C ． P 1＞P 2D ．P 1＞P 27．（3分）（2013•广东）如图所示，水平桌面上有一长为L ，质量分布均匀的木板M ，右端与桌边相齐，在水平力F 的作用下，沿直线向右匀速离开桌边，在此过程中，下列说法正确的是（ ）A ． M 对桌面的压强变小，压力不变B ． M 对桌面的压强不变，压力不变C ． M 对桌面的压强变大，摩擦力不变D ． M 对桌面的压强变大，摩擦力变小二、填空题（本大题7小题，共21分）8．（3分）（2013•广东）在银河系、宇宙、太阳系中尺度最大的是 _________ ．组成原子的质子、中子、电子中质量最小的是 _________ ．9．（3分）（2013•广东）在水银、硅、铁、玻璃中，属于半导体材料的是 _________ ．太阳能电池可将太阳能直接转化为 _________ ．10．（3分）（2013•广东）下表列出了几种物质在一个标准大气压下的熔点和沸点，根据表中数据回答： 物质 水银 酒精 甲苯 萘熔点/℃ ﹣39 ﹣117 ﹣95沸点/℃ 357 78 111 218若要测量萘的熔点，温度计的玻璃泡里应选 _________ 做测温物质；若要测量固态甲苯的温度，温度计的玻璃泡里应选 _________ 做测温物质．11．（3分）（2013•广东）小王把天平放在水平台上，将游码拨到零刻度处后，指针静止时出现题甲的情形，此时应向 _________ 调平衡螺母，使天平横梁平衡由图乙、丙可知烧杯的质量为 _________ g ，烧杯中液体的质量是 _________ g ．12．（3分）（2013•广东）在汽油机的四个冲程中，机械能转化为内能的是 _________ 冲程．如图所示汽油机正在进行的是 _________ 冲程．13．（3分）（2013•广东）用同一热源给一定质量的水加热，其温度与时间的关系如图中图线a 所示，若其它条件不变，（1）仅增加水的质量；（2）仅增大液面大气压强；（3）既增加水的质量，同时减小液面大气压强．则三种情况中，温度与时间的关系图线分别对应 _________ 、 _________ 、 _________ （选填图中“a”、“b”、“c”或“d”）14．（3分）（2013•广东）如图是某装置利用浮力进行自动控制的原理图AOB 为一杠杆（质量忽略不计），OA ：OB=1：2． A 端用细线挂一空心铝球，质量为． 当铝球一半体积浸在水中，在B 端施加的竖直向下的拉力F 时，杠杆恰好在水平位置平衡．则铝球实心部分的体积为_________ m3，铝球受到的浮力为_________ N．（ρ铝=×103kg/m3，g=10N/kg）三、作图题（共7分）15．（7分）（2013•广东）（1）如（l）图所示，请画出入射或折射光线，使光路完整．（2）如（2）图所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图．（3）小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电请在（3）图中用笔画线代替导线，使电路满足要求．四、实验题（本大题3小题，共20分）16．（7分）（2013•广东）（1）如（1）图甲电流表接0﹣的量程时，电流表的示数为_________ A．题（1）图乙所示弹簧测力计的示数为_________ N．（2）如题（2）图，用滑轮组将物块从位置A匀速拉到位置B，请在题（2）图中画出最省力的绕线方法；物块移动的距离为_________ cm；若此时绳自由端所用拉力为10N，物块受到的摩擦力为18N，滑轮组的机械效率为_________ ．（3）如题（3）图为探究“浮力的大小等于什么”的实验．以上探究中，不重复操作的合理顺序是_________ （只填字母）．若图中F1、F2、F3、F4四个力之间的关系式_________ 成立，则可得出结论F=G排．17．（7分）（2013•广东）如题图甲是探究“平面镜成像特点”的实验．（l）下面步骤a中横线处的内容是_________ ．实验步骤a、b、c、d的合理顺序是_________ （填写步骤前字母）a．在水平桌面上铺一张白纸，纸上竖立一块玻璃板，_________ ．b．拿另一支完全相同的没有点燃的蜡烛放在玻璃板的后方，移动到某一位置时，发现该蜡烛与被点燃的蜡烛的像重合，在纸上记下该蜡烛的位置A1′．c．改变玻璃板前蜡烛的位置，重复以上实验，在纸上记录物与像的位置A2、A2′；A3、A3′（如题图乙所示）．d．点燃蜡烛放在玻璃板前，看到它在玻璃板后面的像，在纸上记录蜡烛的位置A1．（2）如题图乙，分别将实验中的物点与像点连接，发现它们的连线始终与玻璃板面垂直为了得到平面镜成像的特点，某同学将实验数据填入右表．请将表头中空白部分填上合适的内容实验次数177等大266等大333等大（3）如果在像A1′的位置放一光屏，光屏_________ （填“能”或“不能”）承接到像，这说明_________ ．18．（6分）（2013•广东）小王做“测量小灯泡电功率”的实验所用器材有：标有“”字样、正常发光时阻值约为13Ω的完全相同的小灯泡两个，电压恒为3V的学生电源，标有“20Ω，1A”的滑动变阻器，电流表，电压表，开关及导线若干．（l）图甲是实验电路图，图乙是实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大．（2）小王在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这种现象的原因是_________ ．（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是_________ （填正确选项前的字母）A．滑动变阻器断路 B．开关接触不良C．小灯泡与灯座接触不良 D．电流表断路（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人右表中．从表中可知小灯泡的额定功率为_________ W．（5）若将两个小灯泡串联后直接接在3V电源的两端，两灯消耗的总电功率为_________ W．电压表的示数U/V电流表的示数I/A小灯泡的功率P/W五、计算题（本大题2小题，共13分）19．（7分）（2013•广东）龙舟比赛是中国传统运动项目之一如图，某队龙舟和运动员总质量为×103kg，在一次龙舟赛上，该队以1min40s的成绩夺得500m比赛冠军．已知该龙舟在运动过程中受到的阻力是龙舟和运动员的总重力的倍．（1）该队的龙舟比赛在500m比赛过程中的平均速度是多少米/秒（2）如果把在比赛过程中该队龙舟的运动看作匀速直线运动，求运动员在比赛过程中划船时的功率是多少千瓦（g=10N/kg）20．（6分）（2013•广东）如图所示的电路，电源电压为6V且保持不变，滑动变阻器R 标有“50Ω，2A”字样．（l）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=5I1，求R2的阻值．（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为，求此时滑动变阻器接入电路的阻值．六、综合能力题（本大题3小题，共18分）21．（6分）（2013•广东）题图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．（l）要让电吹风工作时吹出热风，它的开关应置于题图甲中_________ （选填“1”、‘2”或“3“）位置，此时电风扇与电热丝的连接方式是_________ ．（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是_________ J（3）电热丝在工作时的电阻值是_________ Ω（保留一位小数）（4）使用几年后，发现电热丝变细，则其电阻变_________ ，它的实际功率将变_________ ．22．（6分）（2013•广东）利用如图装置探究“物体的动能大小与哪些因素有关”．将小球A、B分别拉到与竖直方向成一定角度θ的位置，然后都由静止释放，当小球摆动到竖直位置时，将与静止在水平面上的木块C 发生碰撞，木块都会在水平面上滑行一定距离后停止．图中的摆长L都相同，θ1＜θ2，球A、B的质量分别为m A、m B，（m A＜m B）．（l）如图甲、乙所示，同时释放A、B，观察到它们并排摆动且始终相对静止，同时到达竖直位置这表明两小球在摆动过程中的任一时刻的速度大小与小球的_________ 无关．（2）如图甲、乙所示，观察到B球能将木块c撞得更远由此可得出结论：_________ ．（3）图乙中小球B到达竖直位置时的速度_________ （填“大于”、“小于”或“等于”）．题图丙中小球B 到达竖直位置时的速度如题图乙、丙所示，图丙中木块C滑行得更远些，由此可得出结论：_________ ．23．（6分）（2013•广东）阅读下面的短文，回答问题．热电偶把两种不同材料的导线（如铁线和铜线）组成如题图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶，实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大．请回答下列问题：（1）如题图所示，①其它条件不变，只将铁丝换成铜丝，电路电流_________ ．②其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流_________ ．③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，稳定后，电路电流_________ （各空格均选填“变大”、“变小”、“不变”“变为零”）（2）这样的热电偶实际上是一个电源，它的电能是由_________ 能转化而来．（3）热电偶电路可以把温度信号换成_________ 信号，利用这种性质可以把热电偶做成_________ （写出一种应用）．2013年广东省中考物理试卷参考答案与试题解析一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．1、A2、D3、B4、C5、D6、A7、C二、填空题（本大题7小题，共21分）8．（3分）（2013•广东）在银河系、宇宙、太阳系中尺度最大的是宇宙．组成原子的质子、中子、电子中质量最小的是电子．9．（3分）（2013•广东）在水银、硅、铁、玻璃中，属于半导体材料的是硅．太阳能电池可将太阳能直接转化为电能．10、若要测量萘的熔点，温度计的玻璃泡里应选水银做测温物质；若要测量固态甲苯的温度，温度计的玻璃泡里应选酒精做测温物质．11．（3分）（2013•广东）小王把天平放在水平台上，将游码拨到零刻度处后，指针静止时出现题甲的情形，此时应向左调平衡螺母，使天平横梁平衡由图乙、丙可知烧杯的质量为g，烧杯中液体的质量是50 g．12．（3分）（2013•广东）在汽油机的四个冲程中，机械能转化为内能的是压缩冲程．如图所示汽油机正在进行的是做功冲程．13．（3分）（2013•广东）用同一热源给一定质量的水加热，其温度与时间的关系如图中图线a所示，若其它条件不变，（1）仅增加水的质量；（2）仅增大液面大气压强；（3）既增加水的质量，同时减小液面大气压强．则三种情况中，温度与时间的关系图线分别对应 c 、 b 、 d （选填图中“a”、“b”、“c”或“d”）14．（3分）（2013•广东）如图是某装置利用浮力进行自动控制的原理图AOB为一杠杆（质量忽略不计），OA：OB=1：2． A端用细线挂一空心铝球，质量为．当铝球一半体积浸在水中，在B端施加的竖直向下的拉力F时，杠杆恰好在水平位置平衡．则铝球实心部分的体积为10﹣3m3，铝球受到的浮力为20 N．（ρ铝=×103kg/m3，g=10N/kg）三、作图题（共7分）15、解：（1）图甲中，过凸透镜焦点的光线，经折射后平行于主光轴射出，如图所示；图乙中，指向凹透镜虚焦点的光线，经凹透镜折射后，平行于主光轴射出，如图所示；图丙中，过凸透镜光心的光线，经凸透镜折射后，传播方向不改变，如图所示．（2）物体的重力G作用在重心，方向竖直向下，压力F作用在接触面，方向垂直于接触面向下，如图所示；（3）用一根导线将开关与其中一根电阻丝相连，再用一根导线将两根电阻丝的外侧相连，使之组成一个并联电路，如图所示．点评：四、实验题（本大题3小题，共20分）16．（7分）（2013•广东）（1）如（1）图甲电流表接0﹣ 的量程时，电流表的示数为 A ．题（1）图乙所示弹簧测力计的示数为 N ．（2）如题（2）图，用滑轮组将物块从位置A 匀速拉到位置B ，请在题（2）图中画出最省力的绕线方法；物块移动的距离为 cm ；若此时绳自由端所用拉力为10N ，物块受到的摩擦力为18N ，滑轮组的机械效率为 60% ．（3）如题（3）图为探究“浮力的大小等于什么”的实验．以上探究中，不重复操作的合理顺序是 DBCA （只填字母）．若图中F 1、F 2、F 3、F 4四个力之间的关系式 F 2﹣F 3=F 1﹣F 4 成立，则可得出结论F=G 排．17．．（l ）下面步骤a 中横线处的内容是 在纸上记录玻璃板的位置 ．实验步骤a 、b 、c 、d 的合理顺序是 adbc （填写步骤前字母）a ．在水平桌面上铺一张白纸，纸上竖立一块玻璃板， 在纸上记录玻璃板的位置 ．b ．拿另一支完全相同的没有点燃的蜡烛放在玻璃板的后方，移动到某一位置时，发现该蜡烛与被点燃的蜡烛的像重合，在纸上记下该蜡烛的位置A 1′．c ．改变玻璃板前蜡烛的位置，重复以上实验，在纸上记录物与像的位置A 2、A 2′；A 3、A 3′（如题图乙所示）．d ．点燃蜡烛放在玻璃板前，看到它在玻璃板后面的像，在纸上记录蜡烛的位置A 1．（2）如题图乙，分别将实验中的物点与像点连接，发现它们的连线始终与玻璃板面垂直为了得到平面镜成像的特点，某同学将实验数据填入右表．请将表头中空白部分填上合适的内容实验次数1 7 7 等大2 6 6 等大3 3 3 等大（3）如果在像A 1′的位置放一光屏，光屏 不能 （填“能”或“不能”）承接到像，这说明 平面镜成的像是虚像 ．18、（2）小王在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这种现象的原因是 电流表使用前没有将指针调到零刻度线处 ．（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是 C （填正确选项前的字母）A ．滑动变阻器断路B ．开关接触不良C ．小灯泡与灯座接触不良D ．电流表断路（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人右表中．从表中可知小灯泡的额定功率为 W ．（5）若将两个小灯泡串联后直接接在3V 电源的两端，两灯消耗的总电功率为 W ．电压表的示数U/V 电流表的示数I/A 小灯泡的功率P/W．五、计算题（本大题2小题，共13分）解答19、解：（1）划龙舟的平均速度为v===5m/s ；（2）划龙舟时的牵引力为F=f===××103kg×10N/kg=3×103N： 划龙舟的功率为P===Fv=3×103N×5m/s=×104W=15kW ．答：（1）该队的龙舟比赛在500m 比赛过程中的平均速度是5m/s ；（2）运动员在比赛过程中划船时的功率是15kW ．点评：此题考查的是平均速度的计算和功率的计算，其中功率的计算包括了二力平衡条件的应用和重力的计算，是力学综合题，有一定的难度．20、解：（1）电流表的示数为I 1===；（2）∵I=I 1+I 2∴通过定值电阻的电流为I 2=5I 1﹣I 1=4I 1=4×=，∵I=，∴定值电阻R 2的阻值为R 2===Ω；（3）通过滑动变阻器的电流为I 1′=I′﹣I 2=﹣=∴滑动变阻器接入电路的电阻为R 1′===30Ω．答：（1）电流表的示数为；（2）定值电阻R 2的阻值为Ω；（3）滑动变阻器接入电路的电阻为30Ω．点评：此题考查的是并联电路的电流、电压特点和欧姆定律的应用，掌握基本规律，根据需要灵活变形是解决此题的关键． 六、综合能力题（本大题3小题，共18分）21．（6分）（2013•广东）题图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．（l ）要让电吹风工作时吹出热风，它的开关应置于题图甲中 1 （选填“1”、‘2”或“3“）位置，此时电风扇与电热丝的连接方式是 并联 ．（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是 13200 J（3）电热丝在工作时的电阻值是 Ω（保留一位小数）（4）使用几年后，发现电热丝变细，则其电阻变 大 ，它的实际功率将变 小 ．解答：22．（6分）（2013•广东）利用如图装置探究“物体的动能大小与哪些因素有关”．将小球A 、B 分别拉到与竖直方向成一定角度θ的位置，然后都由静止释放，当小球摆动到竖直位置时，将与静止在水平面上的木块C 发生碰撞，木块都会在水平面上滑行一定距离后停止．图中的摆长L 都相同，θ1＜θ2，球A 、B 的质量分别为m A 、m B ，（m A ＜m B ）．（l ）如图甲、乙所示，同时释放A 、B ，观察到它们并排摆动且始终相对静止，同时到达竖直位置这表明两小球在摆动过程中的任一时刻的速度大小与小球的 质量 无关．（2）如图甲、乙所示，观察到B 球能将木块c 撞得更远由此可得出结论： 速度相同时，物体质量越大，动能越大 ．（3）图乙中小球B 到达竖直位置时的速度 小于 （填“大于”、“小于”或“等于”）．题图丙中小球B 到达竖直位置时的速度如题图乙、丙所示，图丙中木块C 滑行得更远些，由此可得出结论： 质量相同时，物体的速度越大，动能越大 ．23． （1）如题图所示，①其它条件不变，只将铁丝换成铜丝，电路电流 变为零 ．②其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流 变小 ．③其它条件不变，移去酒精灯，将B 放人另一杯冰水混合物中，稳定后，电路电流 变为零 （各空格均选填“变大”、“变小”、“不变”“变为零”）（2）这样的热电偶实际上是一个电源，它的电能是由 内 能转化而来．（3）热电偶电路可以把温度信号换成电信号，利用这种性质可以把热电偶做成温度计（写出一种应用）．。

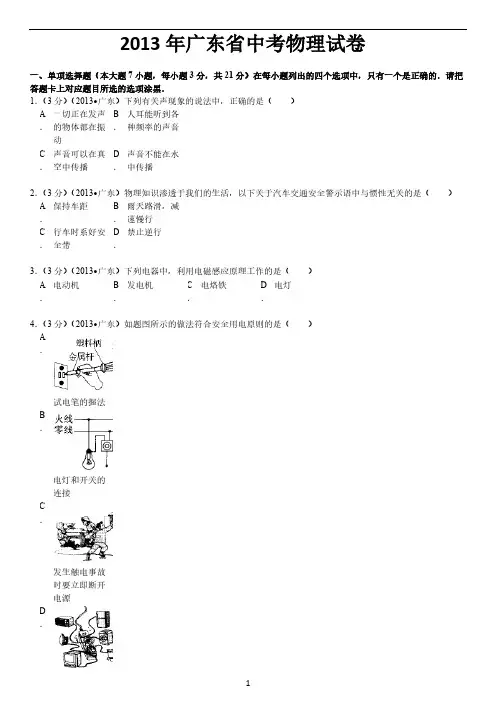

2013年广东省中考物理试卷(完整解析版)-推荐下载
3分）（2013•广东）如题图所示的做法符合安全用电原则的是（ ）试电笔的握法电灯和开关的连接发生触电事故时要立即断开电源的是（ ）P1＞P2B．P1＞P2C．P1＞P2D．P1＞P2F的作用下，沿直线向右匀速离开桌边，在此过程中，下列说法正确的是（ ） A M对桌面的压B M对桌面的压在进行的是 _________ （3）如果在像A1′的位置放一光屏，光屏 _________ 一种应用）． 3分）（2013•广东）如题图所示的做法符合安全用电原则的是（ ）试电笔的握法电灯和开关的连接发生触电事故时要立即断开电源多个大功率用电器同时使用一个插座P1＞P2B．P1＞P2C．P1＞P2D．P1＞P2F的作用下，沿直线向右匀速离开桌边，在此过程中，下列说法正确的是（ ） A M对桌面的压B M对桌面的压p=可求得压强的变化．p=可知，压强逐渐增大．N．（ρ铝=2.7×10kg/m=，V===10成一个并联电路，如图所示．=×100%=×100%=×（2）为测量结果准确，测量之前指针必须指在零刻度线处．电流表未接入电路时，如图丙所示的电流表指针没有在零刻度线处，是电流表使用前没有将指针调到零刻度线处引起的；（3）灯泡不亮可能断路，电压表有示数、电流表无示数说明电压表所测部分断路，即灯泡处断路，故选C；（4）因此灯泡的额定电压为2.5V，则由表格数据可知：电压为2.5V时电路中的电流为0.2A，所以灯泡的额定功率P额=U额I=2.5V×0.2A=0.5W；（5）若将两个小灯泡串联后直接接在3V电源的两端，因为两个灯泡规格相同，根据串联电路的电压特点可知：每个灯泡两端的电压为1.5V，由表格数据可知：灯泡两端电压为1.5V时电路中的电流为0.16A，所以两个灯泡消耗的总功率P总=U总I=3V×0.16A=0.48W．故答案为：（1）图略；（2）电流表使用前没有将指针调到零刻度线处；（3）C；（4）0.5；（5）0.48．本题考查了连接电路图、故障问题分析、额定功率的计算，这些知识点是伏安法测功率中最常见的v=得到运动的平均速度；v===5m/sP===Fv=3I=得到通过的电流；R=得到定值电阻R=得到滑动变阻器接入电路的阻值．===0.12AI=，===12.5===30R=求出电阻．P=UI=即可分析出灯泡实P=UI=得：R===91.7）白炽灯灯泡长期使用后，钨丝因升华变细，横截面积变小，导致灯丝电阻变大；根据公式P=UI=可知，灯泡两端的电压不变，灯泡的实际功率与其电阻成反比，电阻增大时灯泡的实际功率会变小．．。
2013年广东中考物理真题含答案解析
2013年广东省初中毕业生学业考试物理试题（含答案全解全析）一、单项选择题(本大题7小题,每小题3分,共21分)在每小题列出的四个选项中,只有一个是正确的。
1.下列有关声现象的说法中,正确的是()A.一切正在发声的物体都在振动B.人耳能听到各种频率的声音C.声音可以在真空中传播D.声音不能在水中传播2.物理知识渗透于我们的生活,以下关于汽车交通安全警示语中与惯性无关．．的是()A.保持车距B.雨天路滑,减速慢行C.行车时系好安全带D.禁止逆行3.下列电器中,利用电磁感应原理工作的是()A.电动机B.发电机C.电烙铁D.电灯4.如题4图所示的做法符合安全用电原则的是()题4图5.关于温度、内能和热量,下列说法正确的是()A.温度越高的物体所含的热量越多B.物体温度为0℃时内能为零C.双手互搓,手的内能不会增加D.内能可自动地从高温物体转移到低温物体6.如题6图所示,以下四个关于“气体压强与流速的关系”的现象中,压强p1、p2大小关系正确的是()题6图7.如题7图所示,水平桌面上有一长为L,质量分布均匀的木板M,右端与桌边相齐,在水平力F 的作用下,沿直线向右匀速离开桌边L/4。
在此过程中,下列说法正确的是()题7图A.M对桌面的压强变小,压力不变B.M对桌面的压强不变,压力不变C.M对桌面的压强变大,摩擦力不变D.M对桌面的压强变大,摩擦力变小二、填空题(本大题7小题,每空1分,共21分)8.在银河系、宇宙、太阳系中尺度最大的是。
组成原子的质子、中子、电子中质量最小的是。
同种物质在固态、液态和气态中,分子间作用力最小的是。
9.在水银、硅、铁、玻璃中,属于半导体材料的是。
太阳能电池可将太阳能直接转化为。
在输电导线、发电机线圈、电炉丝中,不可能应用超导材料的是。
10.下表列出了几种物质在一个标准大气压下的熔点和沸点,根据表中数据回答:物质水银酒精甲苯萘熔点/℃-39-117-9580.5沸点/℃35778111218若要测量萘的熔点,温度计的玻璃泡里应选做测温物质;若要测量固态甲苯的温度,温度计的玻璃泡里应选做测温物质;若要测量标准大气压下沸水的温度,温度计的玻璃泡里不能．．选做测温物质。
广州市中考物理试卷(解析版)
2013年广州市中考物理试卷(解析版)本试卷分第一部分和第二部分。
总分100 分。
考试时间80 分钟。
全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。
1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。
热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。
因此答案为A。
此处考察学生对几个常见机械的能量转换。
【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。
外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。
纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。
【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。
其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。
2013年广州中考物理试题及详解
（2）“海拔越高，大气压越小” 【难度】★★☆☆☆ 【点评】此题考查了沸腾和气压的知识。注意沸腾时的温度不一定是 100℃，只有在一 标准大气压下才是。
23、【答案】 （1）0.6kg，6N； （2）如图所示；
（3） GL2 L1
（4）把书包向右移动一点（或把细绳向左移动一点）； 【分析】
（1）考察质量密度公式 、重力公式 G=mg。
的像，则需要调整 f<u<2f，v>2f，因此答案为 B。 【难度】★★★☆☆ 【点评】凸透镜是中考必考内容，此题要求学生熟练掌握凸透镜成像的规律，可以联系实
际物体进行记忆，比如照相机、投影仪、放大镜等。
10、【答案】C 【分析】足球滚动过程中由于要克服摩擦力做功，所以机械能在不断减小； a 到 c 过程
温度不变，但是由于在不断放热，所以内能在减少。
7、【答案】C 【分析】固、液、气分子排列紧密程度：固体＞液体＞气体 【难度】★☆☆☆☆ 【点评】此题考查了固、液、气三态的分子排列区别，属于较基础的题目。
8、【答案】B 【分析】通电导体在磁场中受力方向影响因素：（1）电流方向；（2）磁场方向。
题目中甲、乙两图中 ab 和 cd 位置互换，在换向器的作用下线圈的电流方向发生了改变，而 磁场方向不变，故线圈受力的方向与原来相反。
【难度】★☆☆☆☆ 【点评】此类题目要抓住电磁感应的 3 个条件，必须同时满足 3 个条件才能产生感应电流。
2013年广东省广州市中考物理试题(解析版)
2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。
总分 100 分。
考试时间 80 分钟。
全卷共24 小题第一部分（共 36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。
1．某机器的能量流向图如图 1 所示，据此推测该机器可 能是（ ）A ．热机B ．电动机C ．发电机D ．电热水器 【答案】 A【分析】由图可知，此机械为内能转换为机械能和部分内能。
热机：内能转换为机械能 +部 分内能损失；电动机：电能转换为机械能 +部分内能损失；发电机为：机械能转换为电能 +部分内能； 电热水器：电能转换为内能。
因此答案为 A 。
此处考察学生对几个常见机械的能量转换。
【难度】 ★★☆☆☆2．一般分子的直径约为 0.4nm ，碳纳米管内部是空的。
外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（ ） A ．纳米是体积单位B ．碳纳米管可以制造不消耗能量的电动机C ．碳纳米管可以作为制造防弹背心的材料D ．碳纳米管可以制造尺寸小于一般分子的器件【答案】 C【分析】这是一个信息题，考察学生对信息的读取能力。
纳米为长度单位，A 错误；题目当 中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误； “密度远 小于钢，强度远大于钢 ”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确； “分 子的直径为 0.4 纳米，纳米管外部直径为几到几十纳米 ”说明纳米管材料比分子大， 与D 选项不符， D 错误。
【难度】★★☆☆☆3．如图 2 所示，灯泡L 1 比 L 2亮，电压表 V 2示数为 6V ，下列说法正确的 是（ ）A ． V 1 示数为 6VB ． V 1 示数大于6VC ． V2 示数小于 6VD ． V 2示数大于6V【答案】 A【分析】此处考察并联电路中电压关系。
其中“灯泡L1比灯泡 L 2亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
2013广州市中考物理试卷及答案
2013年广州市初中毕业生学业考试物理本试卷分第一部分(选择题)和第二部分（非选择题）.第一部分1到3页,第二部分4至8页，共8页。
总分100分。
考试时间80分钟。
注意事项:1．答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的考生号、姓名；填写考场试室号、座位号；再用2B铅笔把对应该两号码的标号涂黑。
2．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上。
3．非选择题答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图题可用2B 铅笔作图外，其他各题必须用黑色字迹钢笔或签字笔作答.不准使用涂改液.不按以上要求作答的答案无效。
4．考生必须保持答题卡的整洁.考试结束后，将本试卷和答题卡一并交回。
5．全卷共24小题，请考生检查题数。
第一部分 (选择题共36分)一、选择题（每小题3分，共36分）每小题给出的四个选项中，只有一项符合题意。
1.某及其的能量流向如图1所示，据此推测该机器可能是（）A.热机B.电动机C.发电机D.电热水器2.一般分子的直径约为0.4纳米，碳纳米管内部是空的，外面直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A.纳米是体积单位B.碳纳米管可以制造不消耗能量的电动机C.碳纳米管可作为制造防弹背心的材料D.碳纳米管可制造尺寸小于一般分子的器件3.如图2所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（）A.V1示数为6VB.V1示数大于6VC.V示数小于6VD.V示数大于6V4.如图3所示，磁感线竖直向下，AB棒运动，电流表指针偏转（）A.AB棒可能是竖直向下运动的B.AB棒可能是水平向左运动的C.开关断开，电流表指针也会偏转D.实验说明电路有电流不一定需要电源5.水的比热容比煤油的大，如图4所示，隔着石棉网同时加热规格相同、分别装上质量和初温都相同的煤油和水的试管，至管内液体升温到40℃，这个过程中（）A.煤油温度先升到40℃B.同一时刻水的温度比煤油高C.加热相同时间，水吸收的热量多D.升高相同的温度，煤油需加热较长的时间6.图5是某物质由液态变为固态过程温度随时间变化的图象，下列说法正确的是（）A.t4时刻物体内能为零B.t2、t3时刻物体内能相等C.t2时刻物体内能比t3时小D.t1时刻物体分子动能比t2时大7.图6中的示意图形象反映物质气、液、固三态分子排列的特点，正确的说法是（）A.甲是气态B.乙是气态C.丙是气态D.甲是固态8.线圈abcd转动过程中经过图7甲、乙位置时，导线ab所受磁场力的方向（）A.相反，是由于磁场方向相反了B.相反，是由于流过ab的电流方向相反了C.相同，是由于磁场方向、流过ab的电流方向都改变了D.相同，是由于磁场方向、流过ab的电流方向都没改变9.图8中烛焰在光屏上成清晰缩小的像，下列哪一操作可能是烛焰在光屏上成清晰放大的像（）A.透镜不动，蜡烛、光屏靠近透镜B.透镜不动，蜡烛、光屏向右移动C.透镜、光屏都不动，蜡烛向右移动D.蜡烛、光屏都不动，透镜靠近光屏10.如图9所示，足球以初速度v沿着凹凸不平的草地从a运动到d，足球（）A.在b、d两点的动能相等B.在a、d两点的机械能相等C.从b到c的过程机械嫩减少D.从c到d的过程重力势能减少11.某手机网络频率范围是1920MHz~1935MHz，下列说法正确的是（）A.1920MHz的电磁波波长比1935MHz的短B.1920MHz的电磁波不能在没有空气的月球上传播C.1920MHz的电磁波在真空中传播的速度比1935MHz的慢D.1920MHz和1935MHz的电磁波在真空中传播的速度相同12.忽略一切阻力，原静止在水平面上的大石头被一块小石头水平抨击，大石头的运动情况是（）A.始终静止不动B.动了一点点，很快停下来C.撞击时开始运动，然后慢慢停下来D.撞击时开始运动，然后做匀速直线运动第二部分（共64分）二、填空作图题（共25分）13.某家用电动食品粉碎机有两开关S1、S2，要合上开关S1，而且要用力下压盖子（会闭合开关S2），粉碎机才会工作，在图10中连接粉碎机的电动机是S1、S2，使其能按上述要求工作14.图11中哪些所示情况可能发生触电事故：______________15.如图12所示，O'是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中成的像（用符号表示平面镜）16.下表是某些介质中的声速ʋ介质ʋ/（m·s-1）介质ʋ/（m·s-1）水（5℃）1450 冰3230水（15℃）1470 软橡胶（常温）40至50水（20℃）1480 软木500海水（25℃）1531 铁（棒）5200（1）分析表格的信息，推断声速大小可能跟哪些因素有关？（只须写出两种）依据是什么？_______________，___________________________________________________________，____________________________________________（2）设海水密度为 25℃，在海面用超声测位仪向海底垂直发射声波，经过 2s 后收到回波，根据公式_______，计算出海水深度为________m。
2013年广东省广州市中考物理试题解析版
2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。
总分100 分。
考试时间80 分钟。
全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。
1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。
热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。
因此答案为A。
此处考察学生对几个常见机械的能量转换。
【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。
外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。
纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。
【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。
其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。
2013年广东省广州市中考物理试卷-答案
广东省广州市2013年初中毕业生学业考试物理答案解析一、选择题1.【答案】A【解析】由图可知，此机械为内能转换为机械能和部分内能。
热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。
因此答案为A。
2.【答案】C【解析】纳米为长度单位，A错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C正确；“分子的直径为0.4纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D选项不符，D错误。
3.【答案】A【解析】题中“灯泡L1比L2灯泡亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
4.【答案】B【解析】电磁感应为：闭合电路中部分导体在磁场中做切割磁感线运动，产生感应电流，这个现象为电磁感应现象。
A项不是切割磁感线运动，C项开关断开，不是闭合电路，D项电路中AB棒部分相当于电源。
5.【答案】A【解析】比热容吸热公式：Q=cm t∆。
已知c水c煤油，质量、初温相同，t∆相同时，Q水Q煤油；Q相同时，t∆煤油t∆水，同时加热，对于两个试管来说，加热时间对应吸收热量。
因此，答案为A。
6.【答案】D【解析】晶体在凝固过程中，不断放出热量，内能减少，物体内能不为零，因此答案为D。
7.【答案】C【解析】甲为液态，乙为固态，丙为气态。
因此答案为C。
8.【答案】B【解析】电动机中，线圈运动的原因是①有电流②有磁场。
因此线圈运动方向与电流方向、磁场方向有关，由图，线圈持续转动，由于ab在甲图中受到向上的力，在乙图中受到向下的力，磁场力方向改变，由于换向器的存在，改变了ab导线的电流方向。
因此答案为B。
9.【答案】B【解析】如图所成像为清晰缩小的像，因此物距u>2f，像距v：f<v<2f，此时要成清晰放大的像，则需要调整f<u<2f，v>2f，因此答案为B。
2013年广州中考物理试题与答案(新)
；（1 分） 。（2 分）
将挂水瓶的绳套向右适当移动
24. （共 8 分） (1). 如图（2 分）
3
1 8．如图 14 所示，把一张轻质纸放在两本书上，沿纸面下方吹气，原平整的纸会从两书间的空隙 下陷．据此推断空气对下陷纸片上、下表面的压强哪个小？ 下表面 ．根据所学的物理知识解 释为什么会出现这现象： 因沿纸面下方面吹气，根据流体流速大处压强小，流速小处压强大，所 以空气对纸片下表面的压强小，对上表面的压强大，因而纸片向下凹陷 。 19.图 15 是用薄纸制成的下端开口的容器，容器的容积为 1 m3，所用薄纸重量为 0.5N.容器内空 气重量为 N，容器（含其内空气）的总重量为 N(空气密度为 1.29kg/m3，g =l0N/kg)，为了 使容器悬浮在空中，你要用 方法使容器内空气减少，容器内空气的重量减少 N，容器才能悬浮在空中，此时容器内空气密度 容器外空气密度．（选填“大于”、 “等于”、“小于”）
6000N
7
21. （共 9 分） 解：(1). 灯泡 L 正常发光时的电流 I 为： I
P 6W 1A ，……1 分 U 6V U 6V 电阻 R 为： R 6 ；……1 分 I 1A (2). (a). 合上开关瞬间，t = 0，由图得：合上开关 S 的瞬间，流过灯泡的电流 I 0 6A ，…2 分
1
7．图 6 中的示意图形象反映物质气、液、固三态分子排列的特点，正确的说法是：（ C ） A．甲是气态； B．乙是气态； C．丙是气态； D.甲是固态。
8．线圈 abcd 转动过程中经过图 7 甲、乙位置时，导线 ab 所受磁场力的方向：（ A．相反，是由于磁场方向相反了； B．相反，是由于流过 ab 的电流方向相反了； C．相同，是由于磁场方向、流过 ab 的电流方向都改变了； D．相同，是由于磁场方向、流过 ab 的电流方甸都没改变。
2013广州中考物理试题及答案公布
2013广州中考物理试题及答案公布广州中考结束了，以下2013广州中考物理试题由中考频道为您提供，希望对您有所帮助!2013广州中考物理试题：点击查看一、选择题1、【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。
热机：内能转换为机械能+部分内能损失;电动机：电能转换为机械能+部分内能损失;发电机为：机械能转换为电能+部分内能;电热水器：电能转换为内能。
因此答案为A。
此处考察学生对几个常见机械的能量转换。
【难度】★★☆☆☆2、【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。
纳米为长度单位，A错误;题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B错误;“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确;“分子的直径为0.4纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D选项不符，D错误。
【难度】★★☆☆☆3、【答案】A【分析】此处考察并联电路中电压关系。
其中“灯泡L1比灯泡L2亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
【难度】★☆☆☆☆4、【答案】B【分析】此处考察电磁感应基本概念知识。
电磁感应为：闭合电路中部分导体在磁场中做切割磁感线运动，产生感应电流，这个现象为电磁感应现象。
A项不是切割磁感线运动，C项开关断开，不是闭合电路，D项电路中AB棒部分相当于电源。
【难度】★☆☆☆☆5、【答案】A【分析】此处考察比热容吸热公式：Q=cmΔt。
已知c水 c煤油，质量、初温相同，Δt相同时，Q水 Q煤油;Q相同时，Δt煤油Δt水，同时加热，对于两个试管来说，加热时间对应吸收热量。
因此，答案为A。
【难度】★★☆☆☆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。
总分100 分。
考试时间80 分钟。
全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。
1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。
热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。
因此答案为A。
此处考察学生对几个常见机械的能量转换。
【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。
外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。
纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。
【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。
其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。
【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。
电磁感应为：闭合电路中部分导体在磁场中做切割磁感线运动，产生感应电流，这个现象为电磁感应现象。
A 项不是切割磁感线运动，C 项开关断开，不是闭合电路，D 项电路中AB棒部分相当于电源。
【难度】★☆☆☆☆5．水的比热容比煤油的大。
如图4 所示，隔着石棉网同时加热规格相同，分别装上质量和初温都相同的煤油和水的试管，至管内液体升温到40℃，这个过程中（）A．煤油温度先升到40℃B．同一时刻水的温度比煤油高C．加热相同时间，水吸收的热量多D．升高相同的温度，煤油需加热较长的时间【答案】A【分析】此处考察比热容吸热公式：Q=cmΔt。
已知c 水c 煤油，质量、初温相同，Δ t 相同时，Q 水Q 煤油；Q 相同时，Δ t 煤油Δ t 水，同时加热，对于两个试管来说，加热时间对应吸收热量。
因此，答案为A。
【难度】★★☆☆☆6．图5 是某物质由液态变为固态过程温度随时间变化的图像，下列说法正确的是（）A．t4 时刻物体内能为零B．t2、t3 时刻物体内能相等C．t2 时刻物体能能比t3 小D．t1 时刻物体分子动能比t2 时大【答案】D【分析】此处考察物态变化中凝固图像中的能量变化。
晶体在凝固过程中，不断放出热量，内能减少，物体内能不为零，因此答案为D。
【难度】★★☆☆☆7．图6 中的示意图形象反映物质气、液、固三态分子排列的特点，正确的说法是（）A．甲是气态B．乙是气态C．丙是气态D．甲是固态【答案】C【分析】此处考察固液气三种状态对应的分子排布。
甲为液态，乙为固态，丙为气态。
因此答案为C。
【难度】★☆☆☆☆8．线圈abcd转动过程中经过图7 甲、乙位置时，导线a b 所受磁场力的方向（）A．相反，是由于磁场方向相反了B．相反，是由于流过ab的电流方向相反了C．相同，是由于磁场方向、流过ab的电流方向都改变了D．相同，是由于磁场方向、流过ab的电流方向都没改变【答案】B【分析】此处考察电动机实物图中三个方向问题。
电动机中，线圈运动的原因是①有电流②有磁场。
因此线圈运动方向与电流方向、磁场方向有关，由图，线圈持续转动，由于ab在甲图中受到向上的力，在乙图中受到向下的力，磁场力方向改变，由于换向器的存在，改变了ab导线的电流方向。
因此答案为B。
【难度】★★★☆☆9．图8 中蜡烛在光屏上成清晰缩小的像。
下列哪一项操作可能使烛焰在光屏上成清晰放大的像（）A．透镜不动，蜡烛、光屏靠近透镜B．透镜不动，蜡烛、光屏向右移动C．透镜、光屏都不动，蜡烛向右移动D．蜡烛、光屏都不动，透镜靠近光屏【答案】B【分析】此处考察透镜成像规律。
如图所成像为清晰缩小的像，因此物距u>2f，像距v：f<v<2f，此时要成清晰放大的像，则需要调整f<u<2f，v>2f，因此答案为B。
【难度】★★★☆☆10．如图9所示，足球以初速度v沿着凹凸不平的草地从a运动到d，足球（）A．在b、d 两点动能相等B．在a、d 两点动能相等C．从b 到c 的过程机械能减少D．从c 到d 的过程重力势能减少【答案】C【分析】此处考察机械能转换和守恒。
足球在运动中沿着凹凸不平的草地运动，因此有摩擦力做功，整体的机械能减小。
动能与质量和速度有关，重力势能与质量和高度有关。
因此答案为C。
【难度】★★☆☆☆11．某手机网络频率范围是1920MHz---1935MHz，下列说法正确的是（）A．1920MHz 的电磁波波长比1935MHz 的短B．1920MHz 的电磁波不能再没有空气的月球上传播C．1920MHz 的电磁波在真空中传播的速度比1935MHz 的慢D．1920MHz 和1935MHz 的电磁波在真空中传播的速度相同【答案】D【分析】此处考察电磁波公式c=λ f。
电磁波在真空中传播的速度相同，频率越大，波长越短。
因此答案为D。
【难度】★☆☆☆12．忽略一切阻力，原静止在水平面上的大石头被另一块小石头水平撞击，大石头的运动情况是（）A．始终静止不动B．动了一点点，很快停下来C．撞击时开始运动，然后慢慢停下来D．撞击时开始运动，然后做匀速直线运动【答案】D【分析】此处考察牛顿第一定律。
牛顿第一定律：物体在不受外力作用下，将会保持静止或匀速直线运动状态。
力是改变物体运动状态的，不是维持物体运动的。
在忽略一切阻力的情况下，大石头受到力改变了原来的运动状态，但是之后会保持一定速度匀速直线运动下去。
因此答案为D。
【难度】★★☆☆☆第二部分（共64 分）二、填空作图题（共25 分）13．某家用电动食品粉碎机有两开关S1，S2，要合上开关S1，而且要用力下压盖子（会闭合开关S2），粉碎机才会工作。
在图10 中连接粉碎机的电动机及S1、S2，使其能按上述要求工作【答案】【分析】此处考察家庭电路连接及简单电路设计。
家庭电路连接为电路一端接火线，一端接零线，由于题目中说明开关S1、S2 同时闭合，粉碎机才工作，因此S1、S2 与○M 串联，其中注意开关与火线连接。
【难度】★★☆☆☆14．图11 哪些图所示情况会发生触电事故：【答案】甲丙【分析】此处考察家庭电路中几种触电可能。
人体触电，原因是有电流流过，形成通路。
人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，因此答案为甲丙。
【难度】★★☆☆☆15．如图12 所示，O’是O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面【分析】此处考察平面镜成像特点。
先连接OO’，作出中垂线，确定平面镜的位置，再根据平面镜成像特点，作出AB 的像。
注意：实线、虚线和垂直符号。
【难度】★★★☆☆16介质v/（m·s-1）介质v/（m·s-1）水（5℃）1450 冰3230水（15℃）1470 软橡胶（常温）40 至50水（20℃）1480 软木500海水（25℃）1531 铁（棒）5200（1）分析表格的信息，推断声速大小可能跟哪些因素有关？（只须写出两种）依据是什么？____________________________，_____________________________________；____________________________，_____________________________________。
（2）设海水温度为25℃，在海面用超声测位仪向海底垂直发射声波，经过2s 后收到回波，根据公式，计算出海水深度为_____________________________________（3）真空中声速是________________________________________【答案】（1）声速大小可能和温度有关;声音在5℃、15℃、20℃的水中的速度不同；声速大小可能和介质有关，声音在水、海水、冰、铁等不同介质中速度不同。
（1531m（3）0m/s【分析】此处考察声速的影响因素、回声测距的知识，考察学生读表、总结能力。
【难度】★★☆☆☆17．如图15 甲所示，小明顺着竖直的杆匀速下滑。
①乙图代表小明的圆点A 画出其竖直方向受到的力②小明再沿比杆匀速下滑，其沿绳受到的摩擦力为f 滑、沿杆下滑受到的摩擦力为f 杆，f 滑____f 杆（选填“>”，“=”，“<”）。
③若小明沿杆匀速向上滑，他受到的摩擦力的方向：______________【答案】（1）（2）=（3）竖直向上【分析】（1）小明在沿绳匀速下滑，因此此时是滑动摩擦力，小明受到的是竖直向下的重力G 和竖直向上的摩擦力f（2）此处虽然绳比杆粗糙，而且是滑动摩擦力，仿佛摩擦力会变大，但是，注意题目中“匀速下滑” 是解题关键点，说明二力平衡，均为重力G。
因此答案为f 绳=f 杆（3）小明沿杆匀速向上爬，他受到的摩擦力为静摩擦力，判断静摩擦力方向是根据相对运动趋势方向相反，此处相对运动趋势方向是竖直向下，因此摩擦力方向为竖直向上。
【难度】★★★☆☆18．如图14 所示，把一张轻质纸放在两本书上，沿纸面下方吹气，原平整的纸会从两书间的空隙下陷，据此推断空气对下陷纸片上、下表面的压强哪个小？根据所学的物理知识解释为什么会出现这种现象：【答案】下表面气体流速越大，压强越小。
【分析】此处考察流体流速与压强的关系。
【难度】★☆☆☆☆19．图15是薄纸制成的下端开口，容器的容积为1m3，所用薄纸重量为0.5N，容器内空气重量为____N，容器（含其内空气）的总重量为______N（空气质量为1.29kg/m3，g=10N/kg），为了使容器悬浮在空中，你要用________方法使容器内空气减少，容器内空气的重量减少______N，容器才能悬浮在空中，此时容器内空气密度________容器外空气密度（选填“大于”，“等于”，“小于”）。
