2018江苏开放大学建筑测量形考作业2

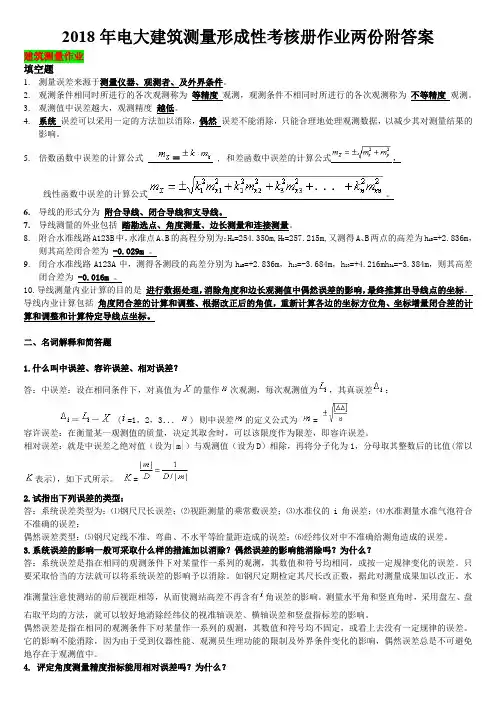

2018年电大建筑测量形成性考核册作业两份附答案

2018年电大建筑测量形成性考核册作业两份附答案建筑测量作业填空题1.测量误差来源于测量仪器、观测者、及外界条件。

2.观测条件相同时所进行的各次观测称为等精度观测，观测条件不相同时所进行的各次观测称为不等精度观测。

3.观测值中误差越大，观测精度越低。

4.系统误差可以采用一定的方法加以消除，偶然误差不能消除，只能合理地处理观测数据，以减少其对测量结果的影响。

5.倍数函数中误差的计算公式＝ , 和差函数中误差的计算公式，线性函数中误差的计算公式。

6.导线的形式分为附合导线、闭合导线和支导线。

7.导线测量的外业包括踏勘选点、角度测量、边长测量和连接测量。

8.附合水准线路A123B中，水准点A、B的高程分别为：H A=254.350m,H B=257.215m,又测得A、B两点的高差为h AB=+2.836m，则其高差闭合差为-0.029m 。

9.闭合水准线路A123A中，测得各测段的高差分别为h AB=+2.836m，h12=-3.684m，h23=+4.216mh3A=-3.384m，则其高差闭合差为-0.016m。

10.导线测量内业计算的目的是进行数据处理，消除角度和边长观测值中偶然误差的影响，最终推算出导线点的坐标。

导线内业计算包括角度闭合差的计算和调整、根据改正后的角值，重新计算各边的坐标方位角、坐标增量闭合差的计算和调整和计算待定导线点坐标。

二、名词解释和简答题1.什么叫中误差、容许误差、相对误差？答：中误差：设在相同条件下，对真值为的量作次观测，每次观测值为，其真误差：＝－ (=1，2，3．．．) 则中误差的定义公式为=容许误差：在衡量某一观测值的质量，决定其取舍时，可以该限度作为限差，即容许误差。

相对误差：就是中误差之绝对值（设为|m|）与观测值（设为D）相除，再将分子化为1，分母取其整数后的比值(常以表示)，如下式所示。

=2.试指出下列误差的类型：答：系统误差类型为：⑴钢尺尺长误差；⑵视距测量的乘常数误差；⑶水准仪的i角误差；⑷水准测量水准气泡符合不准确的误差；偶然误差类型：⑸钢尺定线不准、弯曲、不水平等给量距造成的误差；⑹经纬仪对中不准确给测角造成的误差。

18春江苏开放大学建筑测量行考作业三答案解析

江苏开放大学形成性考核作业学号:姓名:课程代码:110013课程名称:建筑测量（专）评阅教师:第 3 次任务共 4 次任务作业为3、控制测量，地形图的测绘与应用，建筑施工测量计算题1.附合导线(如图所示)已知数据和观测数据已列入表内，试填表计算未知导线点的坐标。

导线测量计算表第2题附图解答：2.完成下表四等水准测量的各项计算。

四等水准测量手簿3.已知水准点A的高程为24.678m，拟测设的B点设计高程为24.800m，在A、B之间安置水准仪，读得A点上的后视读数为1.422m，问B点上标尺读数应为多少才能使其尺底位于该点的设计高程？答：b 应=(HA+a ）-H 设=24.678+1.422-24.800=1.3m4.测设水平角AOB ∠后，用经纬仪精确测其角值为840090''' ，已知OB 长为120m ，问B 点在垂直于OB 方向上应向内或向外移动多少距离，才能使AOB ∠改正为000090''' ？(520626''=''ρ)答：Δβ=90000'48"-90000'00"=00000'48" BB'=0B'Δβ/ρ=120*48"/206265"=0.028m5.已知A 点坐标A x ＝285.684m ，A y ＝162.345m ，A ~B 的方位角0344296'''=AB α,又知1P 、2P 二点的设计坐标分别为1x =198.324m ，1y =86.425m ；2x ＝198.324m ，2y =238.265m ，以A 点为测站，B 点为后视方向，按极坐标法测设1P 、2P 二点，试分别计算测设数据1BP ∠、1P D 和2BP ∠、2P D 。

解：△x A1= x 1 – x A =198.324m-285.684m=-87.36m △y A1= y 1 – y A =86.425m-162.345m=-75.92m 因为：αA1=arctan(y 1 – y A )/( x 1 – x A )= arctan(△y A1)/(△x A1)=arctan((-75.92)/(-87.36))=42°59′32″ 所以：∠BA1=αA1-αAB =42°59′32″-296°44′30″+360°=104°15′02″BP 2P 1 AD A1=sqart((x1– x A)2+( y1– y A)2)= sqart((△x A1)2+( △y A1)2)= sqart((-75.92)2+(-87.36)2)=115.739m△x A2= x2– x A =198.324m-285.684m=-87.36m△y A1= y2– y A =138.265m-162.345m=75.92m因为：αA2=arctan(y2– y A)/( x2– x A)= arctan(△y A2)/(△x A2)=arctan((+75.92)/(-87.36))=325°0′28″所以：∠BA2=αA2-αAB=325°0′28″-296°44′30″+360°=28°15′58″D A2=sqart((x21– x A)2+( y2– y A)2)= sqart((△x A2)2+( △y A2)2)= sqart((-87.36)2+(75.92)2)=115.739m。

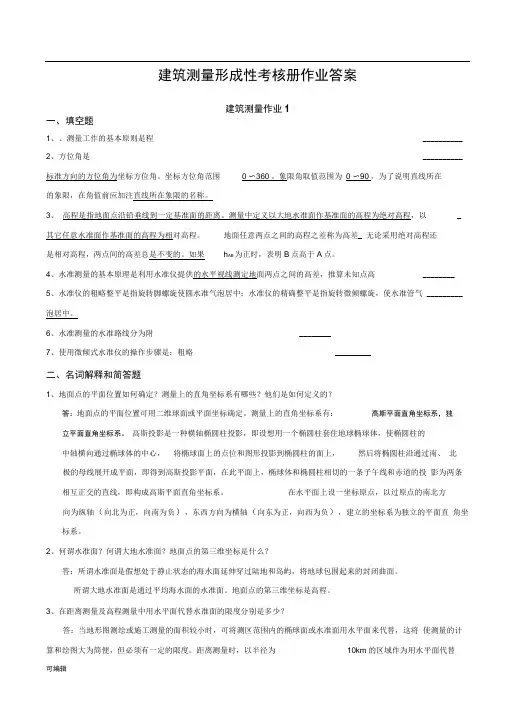

2018年电大《建筑测量》形成性考核册作业与答案

建筑测量形成性考核册作业答案建筑测量作业1一、填空题1、、测量工作的基本原则是程__________2、方位角是__________ 标准方向的方位角为坐标方位角。

坐标方位角范围0°〜360°。

象限角取值范围为0°〜90°，为了说明直线所在的象限，在角值前应加注直线所在象限的名称。

3、高程是指地面点沿铅垂线到一定基准面的距离。

测量中定义以大地水准面作基准面的高程为绝对高程，以_ 其它任意水准面作基准面的高程为相对高程。

地面任意两点之间的高程之差称为高差_ 无论采用绝对高程还是相对高程，两点间的高差总是不变的。

如果h AB为正时，表明B点高于A点。

4、水准测量的基本原理是利用水准仪提供的水平视线测定地面两点之间的高差，推算未知点高________5、水准仪的粗略整平是指旋转脚螺旋使圆水准气泡居中；水准仪的精确整平是指旋转微倾螺旋，使水准管气_________ 泡居中。

6、水准测量的水准路线分为附________7、使用微倾式水准仪的操作步骤是：粗略 _________二、名词解释和简答题1、地面点的平面位置如何确定？测量上的直角坐标系有哪些？他们是如何定义的？答：地面点的平面位置可用二维球面或平面坐标确定。

测量上的直角坐标系有：高斯平面直角坐标系，独立平面直角坐标系。

高斯投影是一种横轴椭圆柱投影，即设想用一个椭圆柱套住地球椭球体，使椭圆柱的中轴横向通过椭球体的中心，将椭球面上的点位和图形投影到椭圆柱的面上，然后将椭圆柱沿通过南、北极的母线展开成平面，即得到高斯投影平面，在此平面上，椭球体和椭圆柱相切的一条子午线和赤道的投影为两条相互正交的直线，即构成高斯平面直角坐标系。

在水平面上设一坐标原点，以过原点的南北方向为纵轴（向北为正，向南为负），东西方向为横轴（向东为正，向西为负），建立的坐标系为独立的平面直角坐标系。

2、何谓水准面？何谓大地水准面？地面点的第三维坐标是什么？答：所谓水准面是假想处于静止状态的海水面延伸穿过陆地和岛屿，将地球包围起来的封闭曲面。

国开(电大)《建筑测量》形考作业2参考答案

国开（电大）《建筑测量》形考作业2参考答案说明：本次作业对应于教材第3章和第4章。

一、填空题（33分）1.（空间任两方向在水平上投影之间的夹角，取值范围为0°～360°）称为水平角，（同一竖直面内目标方向和水平方向之间的角值α，其绝对值为0°～90°，仰角为正，俯角为负），称为竖直角。

竖直角为正时，称为（仰角），为负时称为（俯角）。

2.DJ6型光学经纬仪是由（照准部）、（水平度盘）、（基座）。

3.经纬仪的使用是指对仪器进行（对中）、（整平）、（照准）和（读数）四项操作步骤。

4.测量竖直角在竖盘读数前，应注意使（指标水准管气泡居中），目的是（使竖盘指标线位于固定位置）。

5.经纬仪的竖盘指标差是指（线偏离正确位置，其读数将与90°或270°之间产生小的偏差），竖盘指标差的计算公式为（x =∂R ―∂L2），也可以为（x=[(L-R ）-360°]/2)。

6.使用经纬仪整平的目的是（使经纬仪的纵轴铅垂，水平度盘和横轴处于水平位置，竖直度盘位于铅垂面内），对中的目的是（安置仪器使其中心和测站标志点位于同一条铅垂线上）。

7.测回法适用于（2-3个方向），方向观测法适用于（3个以上方向）。

8.竖直角测量的计算公式盘左为（∂L =90°-L ），盘右为（∂R =R ―270°），平均值为（∂L =∂L ―∂R2）。

竖盘指标差的计算公式为（x =∂R ―∂L2），也可以为（x=[(L-R ）-360°]/2）。

9.精密量距时，尺长改正的计算公式为（∆ld =ls ―l 0），温度改正的计算公式为（∆l t =α(t ―t 0)―l 0），倾斜改正的计算公式为（∆l h =―h 22l）；钢尺尺长方程式的一般形式为（l t =l 0+∆l +α(t ―t 0)l 0）。

10.倾斜视线的视距测量计算公式：D 平=（KL ∙cos α2），h AB =（12KL ∙sin α+i ―s）,H B=（H AB=H A+h AB）。

2020秋国家开放大学《建筑测量》形考任务1-4参考答案

2020秋国家开放大学《建筑测量》形考任务1-4参考答案作业一一、单项选择题（每小题5分，共50分）1.（）的基准面是大地水准面。

a. 水平角b. 水平距离c. 竖直角d. 高程2.（）是测量工作的基准线。

a. 水平线b. 方向线c. 铅垂线d. 坐标线3.地面点到假定水准面的铅垂距离称为（）。

a. 相对高程b. 真实高程c. 绝对高程d. 指定高程4.地面点到大地水准面的铅垂距离称为（）。

a. 相对高程b. 指定高程c. 假定高程d. 绝对高程5.水准测量是利用水准仪提供的( )来测定地面两点之间的高差。

a. 竖直视线b. 铅垂线c. 倾斜视线d. 水平视线6.水准测量的直接测量成果是（）。

a. 水平角b. 某个点的绝对高程c. 两个点之间的高差d. 某个点的相对高程7.在进行水准测量时，由A点向B点进行测量，测得AB之间的高差为0.698m，且B点的水准尺读数为2.376m，则A点的水准尺读数为（）m。

a. 0.698b. 2.376c. 1.678d. 3.0748.在水准测量中，若后视点A的读数大，前视点B的读数小，则（）。

a. A点与B点同高b. A、B点的高低取决于仪器高度c. A点比B点高d. A点比B点低9.水准测量中，用于对标尺截取读数的是十字丝（）。

a. 上丝b. 横丝c. 下丝d. 竖丝10.水准测量时，一测站读完后视读数发现圆水准器不居中，观测者整平后接着观测前视读数，这种操作程序（或者处理方法）是（）。

a. 绝对不允许的b. 有时是可以的c. 必须的d. 允许的二、判断题（每小题5分，共50分）11.自由静止的海水面向大陆、岛屿内延伸而形成的封闭曲面，称为大地水准面。

（√）12.大地水准面有无数个。

（×）13.用水平面代替水准面，对高程测量的影响比对距离测量的影响小。

（×）14.测量工作的基本原则是程序上由“由整体到局部”；步骤上“先碎步后控制”；精度上“从低级到高级”。

2020秋国家开放大学《建筑测量》形考任务1-4参考答案

2020秋国家开放大学《建筑测量》形考任务1-4参考答案作业一一、单项选择题（每小题5分，共50分）1.（）的基准面是大地水准面。

a. 水平角b. 水平距离c. 竖直角d. 高程2.（）是测量工作的基准线。

a. 水平线b. 方向线c. 铅垂线d. 坐标线3.地面点到假定水准面的铅垂距离称为（）。

a. 相对高程b. 真实高程c. 绝对高程d. 指定高程4.地面点到大地水准面的铅垂距离称为（）。

a. 相对高程b. 指定高程c. 假定高程d. 绝对高程5.水准测量是利用水准仪提供的( )来测定地面两点之间的高差。

a. 竖直视线b. 铅垂线c. 倾斜视线d. 水平视线6.水准测量的直接测量成果是（）。

a. 水平角b. 某个点的绝对高程c. 两个点之间的高差d. 某个点的相对高程7.在进行水准测量时，由A点向B点进行测量，测得AB之间的高差为0.698m，且B点的水准尺读数为2.376m，则A点的水准尺读数为（）m。

a. 0.698b. 2.376c. 1.678d. 3.0748.在水准测量中，若后视点A的读数大，前视点B的读数小，则（）。

a. A点与B点同高b. A、B点的高低取决于仪器高度c. A点比B点高d. A点比B点低9.水准测量中，用于对标尺截取读数的是十字丝（）。

a. 上丝b. 横丝c. 下丝d. 竖丝10.水准测量时，一测站读完后视读数发现圆水准器不居中，观测者整平后接着观测前视读数，这种操作程序（或者处理方法）是（）。

a. 绝对不允许的b. 有时是可以的c. 必须的d. 允许的二、判断题（每小题5分，共50分）11.自由静止的海水面向大陆、岛屿内延伸而形成的封闭曲面，称为大地水准面。

（√）12.大地水准面有无数个。

（×）13.用水平面代替水准面，对高程测量的影响比对距离测量的影响小。

（×）14.测量工作的基本原则是程序上由“由整体到局部”；步骤上“先碎步后控制”；精度上“从低级到高级”。

(精华版)国家开放大学电大专科《建筑测量》网考形考任务1及4题库答案

(精华版)国家开放大学电大专科《建筑测量》网考形考任务1及4题库答案
盗传必究
形考作业一
一、单项选择题（每小题5分，共50分）
题目1（）的基准面是大地水准面。

选择一项：
b. 高程
题目2（）是测量工作的基准线。

选择一项：
c. 铅垂线
题目3
地面点到假定水准面的铅垂距离称为（）。

选择一项：
c. 相对高程
题目4
地面点到大地水准面的铅垂距离称为（）。

选择一项：
b. 绝对高程
题目5
水准测量是利用水准仪提供的( )来测定地面两点之间的高差。

选择一项：
a. 水平视线
题目6
水准测量的直接测量成果是（）。

选择一项：
d. 两个点之间的高差
题目7
在进行水准测量时，由A点向B点进行测量，测得AB之间的高差为0.698m，且B点的水准尺读数为2.376m，则A点的水准尺读数为（）m。

选择一项：
b. 3.074
题目8
在水准测量中，若后视点A的读数大，前视点B的读数小，则（）。

选择一项：
d. A点比B点低
题目9
水准测量中，用于对标尺截取读数的是十字丝（）。

选择一项：
a. 横丝
题目10
水准测量时，一测站读完后视读数发现圆水准器不居中，观测者整平后接着观测前视读数，这种操作
1/ 5。

江苏开放大学形考作业二

江苏开放大学形成性考核作业学号2014070000362 姓名杨雪课程代码020015课程名称建设工程项目管理评阅教师第2 次任务共3次任务江苏开放大学请将答案写在答题表格里1．某工程网络计划中工作M的总时差和自由时差分别为5d和3d，该计划执行过程中检查发现只有工作M的实际进度拖后4d，则工作M的实际进度( )。

A．既小影响总工期，也不影响其后续工作的正常进行B．将其紧后工作的最早开始时间推迟1d，并使总工期延长1dC．不影响其后续工作的正常进行，但使总工期延长1dD．不影响总工期，但将其紧后工作的最早开始时间推迟1d2．某工程双代号网络计划如下图所示，其关键线路有( )条。

A．2B．3C．4D．53．当关键线路的实际进度比计划进度拖后时，应在尚未完成的关键工作中，选择( )的工作缩短其持续时间，并重新计算未完成部分的时间参数，将其作为一个新计划实施。

A．资源强度小或费用低B．直接费用高C．资源占用量大D．工作时间长4．如图所示，相对于（a）图，（b）图体现了虚箭线的( )作用。

A．联系B．区分C．断路D．控制5．建设工程项目质量的基本特性中，建设工程项目( )特性的质量来自于设计者的设计理念、创意和创新，以及施工者对设计意图的领会与精益施工。

A．建筑环境B．安全可靠C．使用功能D．文化艺术6．“坚持质量管理者深人生产第一线，掌握第一手资料”是为了确保（）机制的有效。

A．动力B．约束C．反馈D．持续改进7．施工质量计划的编制主体是( )。

A．业主B．设计单位C．施工承包企业D．监理单位8．施工项目竣工质量验收的要求，涉及结构安全的试块、试件以及有关材料，应按规定进行。

( )。

A．抽样检测B．见证取样检测C．剥露检验D．无损检测9．因结构设计方案计算错误而导致的施工质量事故属于( A )引起的施工质量事故。

A．技术原因B．人为事故和自然灾害原因C．管理原因D．社会、经济原因10．“依法进行招标投标，慎重选择有资质、有能力的项目设计、施工、监理单位，避免因这些质量责任单位选择不当而发生质量风险”属于质量风险应对中的（）应对策略A．转移B．减轻C．规避D．自留11．根据《建筑法》和《质量管理条例》的有关规定，建设工程的（）应当严格按照国家有关档案管理的规定，及时向建设行政主管部门或者其他有关部门移交建设项目档案。

江苏开放大学建筑施工技术第二次形考作业参考答案

江苏开放大学建筑施工技术第二次形考作业参考答案（占形考成绩15%）作业详情我的作业96作业最终成绩取最高分构造柱是房屋（）重要措施。

客观题满分： 2分得分：2分A提高承载力B提高抗剪的C抗震设防D提高局部承压学生答案：C老师点评：• 2同一验收批砂浆试块抗压强度平均值必须大于或等于设计强度等级所对应的立方体抗压强度；同一验收批砂浆试块抗压强度的最小一组代表值必须大于或等于设计强度等级所对应的立方体抗压强度的（）倍。

客观题满分： 2分得分：2分0.75B0.85C0.90D0.95学生答案：A老师点评：3砌筑砖砌体时，砖应提前（）d浇水湿润。

客观题满分： 2分得分：2分1~2B2~3C3~4D5~6学生答案：A老师点评：4砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。

对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不应小于高度的（）。

客观题满分： 2分得分：2分AB1/22/3D3/4学生答案：C老师点评：5填充墙砌至接近梁、板底时，应留一定空隙，待填充墙砌筑完并应至少间隔（）d后，再将其补砌挤紧。

客观题满分： 2分得分：2分A3B7D14学生答案：C老师点评：6砂浆强度应以（），龄期为28d的试块抗压试验结果为准。

客观题满分： 2分得分：2分标准养护B 同条件养护C 自然养护蒸汽养护学生答案：A老师点评：7砂浆试块应在砌筑地点随机抽取砂浆制作，砂浆试块以3块为一组。

客观题满分： 2分得分：2分A正确错误学生答案：B老师点评：8不同品种的水泥，混合使用时应搅拌均匀。

客观题满分： 2分得分：2分正确错误学生答案：B老师点评：9 240mm厚承重墙的每层墙的最上一皮砖，应整砖丁砌。

客观题满分： 2分得分：2分正确B 错误学生答案：A老师点评：10 砖和砂浆的强度等级必须符合设计要求。

客观题满分： 2分得分：2分正确B 错误学生答案：A老师点评：11 小砌块应底面朝下砌于墙上。

江苏开放大学建筑结构第二次形考

江苏开放大学形成性考核作业学号2017050700092 姓名王海华课程代码110020课程名称建筑结构评阅教师许兰兰第 2 次任务共 4 次任务江苏开放大学第二次形考作业一、判断题(每小题1．5分，共15分。

正确的在题后括号内打√”，错误的打×，)1．在结构使用期间，其值随时间变化，且其变化与平均值相比不可忽略的荷载称为永久荷载。

( × )2．荷载标准值是指在设计基准期内，在正常情况下可能出现的最大荷载值。

( √ )3.混凝土立方体试块的尺寸越大，强度越高。

（×）4.钢筋经冷拉后，强度和塑性均可提高。

（×）5.轴心受压构件纵向受压钢筋配置越多越好。

（×）6.轴心受压构件中的箍筋应作成封闭式的。

（√）7.轴心受压构件的长细比越大，稳定系数值越高。

（×）8.混凝土保护层厚度越大越好。

（×）9.板中的分布钢筋布置在受力钢筋的下面。

（×）10.永久荷载分项系数，可变荷载分项系数，一般情况下取=1．4。

Q(√ ) 二、填空题(每空2分，共26分)1．功能函数Z＝R－S〉0，表示_______结构处于可靠状态_ ______2．我国混凝土强度是以___ 立方体抗压强度值__作为基本指标的3．荷载按随时间的变异可分为永久荷载、可变荷载、偶然荷载。

14．对可变荷载应根据设计要求采用标准值、组合值、频遇值、准永久值作为代表值。

15．结构在规定的时间内，一般指基准使用期，即 50 年。

16．统一标准根据结构的功能要求，将极限状态分为承载能力极限状态和正常使用极限状态两类。

17．公式Qii qi i K Q Q GK G S S S S γγγ∑=++=211s 中，GK G S γ表示的意思是恒载作用效应。

三、选择题(每小题2分，共24分。

每小题中只有一个选项是正确的，请将正确选项的序号填在题后的括号内)1．混凝土中的水泥强度等级越（A ），混凝土的收缩越大。

2018江苏开放大学建筑测量形考作业2

2018江苏开放大学建筑测量形考作业2
江苏开放大学
形成性考核作业
学号:2018080200172姓名:徐志高
课程代码:110013
课程名称:建筑测量（专）评阅教师:王志明
第 2 次任务
共 4 次任务
作业2、水准，角度，距离，全站仪测量
计算题
BM的高程为33.012m，1、2、3点为待定高程点，水准测量观1.如图所示，已知水准点
A
测的各段高差及路线长度标注在图中，试计算各点高程。

要求在下列表格中计算。

2.下图为附合水准路线的观测成果，试填表计算各待定点的高程。

3.整理表1测回法观测记录。

表1 测回法观测手簿
4. 完成下表中全圆方向法观测水平角的计算。

表2 方向观测法观测手簿
5. 钢尺丈量AB 的水平距离，往测为357.23m ，返测为357.33m ；丈量CD 的水平距离，往测为248.73m ，返测为248.63m ，最后得AB D 、CD D 及它们的相对误差各为多少? 哪段丈量的结果比较精确? 解：1)水平距离，由
得：
AB ： DAB ＝（357.23＋357.33）/2＝357.28m CD ： DCD ＝（248.73＋248.63）/2＝248.68m 2)相对误差，由
得：
AB ：KAB ＝(357.23－357.33)/357.28＝1/3573
CD ：KCD ＝(248.73－248.63)/248.68＝1/2487 KAB ＜KCD ，故AB 的丈量结果比较精确。

18春江苏开放大学建筑测量行考作业三答案

江苏开放大学形成性考核作业学号:姓名:课程代码:110013课程名称:建筑测量（专）评阅教师:第 3 次任务共 4 次任务作业为3、控制测量，地形图的测绘与应用，建筑施工测量计算题1.附合导线(如图所示)已知数据和观测数据已列入表内，试填表计算未知导线点的坐标。

导线测量计算表第2题附图解答：第2题附图2.完成下表四等水准测量的各项计算。

四等水准测量手簿3.已知水准点A 的高程为24.678m ，拟测设的B 点设计高程为24.800m ，在A 、B 之间安置水准仪，读得A 点上的后视读数为1.422m ，问B 点上标尺读数应为多少才能使其尺底位于该点的设计高程？答：b 应=(HA+a ）-H 设=24.678+1.422-24.800=1.3m4.测设水平角AOB ∠后，用经纬仪精确测其角值为840090''' ，已知OB 长为120m ，问B 点在垂直于OB 方向上应向内或向外移动多少距离，才能使AOB ∠改正为000090'''？(520626''=''ρ)答：Δβ=90000'48"-90000'00"=00000'48" BB'=0B'Δβ/ρ=120*48"/206265"=0.028m5.已知A 点坐标A x ＝285.684m ，A y ＝162.345m ，A ~B 的方位角0344296'''=AB α,又知1P 、2P 二点的设计坐标分别为1x =198.324m ，1y =86.425m ；2x ＝198.324m ，2y =238.265m ，以A 点为测站，B 点为后视方向，按极坐标法测设1P 、2P 二点，试分别计算测设数据1BP ∠、1P D 和2BP ∠、2P D 。

解：△x A1= x 1 – x A =198.324m-285.684m=-87.36m △y A1= y 1 – y A =86.425m-162.345m=-75.92m 因为：αA1=arctan(y 1 – y A )/( x 1 – x A )= arctan(△y A1)/(△x A1)=arctan((-75.92)/(-87.36))=42°59′32″ 所以： ∠BA1=αA1-αAB =42°59′32″-296°44′30″+360°=104°15′02″D A1=sqart((x 1 – x A )2+( y 1 – y A )2)= sqart((△x A1)2+( △y A1)2)= sqart((-75.92)2+(-87.36)2)=115.739m △x A2= x 2 – x A =198.324m-285.684m=-87.36m △y A1= y 2 – y A =138.265m-162.345m=75.92m 因为：αA2=arctan(y 2 – y A )/( x 2 – x A )= arctan(△y A2)/(△x A2)=arctan((+75.92)/(-87.36))=325°0′28″ 所以：∠BA2=αA2-αAB =325°0′28″-296°44′30″+360°=28°15′58″BP 2P 1AD A2=sqart((x21– x A)2+( y2– y A)2)= sqart((△x A2)2+( △y A2)2)= sqart((-87.36)2+(75.92)2)=115.739m。

18春江苏开放大学建筑测量行考作业三答案

江苏开放大学形成性考核作业学号: ____________________姓名: ______________________________ 课程代码: ___________ 110013 ________课程名称: 建筑测量（专）评阅教师: ______________________________第_3_次任务共 4 次任务作业为3、控制测量，地形图的测绘与应用，建筑施工测量计算题i•附合导线（如图所示）已知数据和观测数据已列入表内，试填表计算未知导线点的坐标。

导线测量计算表第2题附图K允2000占八观测角改正后观测角方位角ot/m纵坐标增量/m横坐标增量/m改正后L X/m /m173 25 13192 59 2277 23 19160.593158 10 46171.857193 35 13161.505197 58 03 93 31 10148.658f ' ：AB -： CD ' ： - n 180纵坐标x/m横坐标y/m534.570 252.462506.568 691.858f 允二60 n 二f；改正后解答:占八、观测角改正后方位角距离纵坐标增量横坐标改正后改正后号P观测角a D A x'增量Ax ■Q' ”0 ' 4 ' ”/m /m /m /m/mAB173 25 13173 25 04 192 59 22186 24 26 +6 -13 -159.5-17.934 1 77 23 10 160.593 -159.590 -17.921 8477 23 19 83 47 36 +6 -1318.586 170.837 2 158 10 37 171.857 18.580 170.850158 10 46 61 58 13 +6 -1375.906 142.548 3 193 35 04 161.505 75.900 142.561193 35 13 75 33 17 +6 -1337.09 143.945C 197 53 57 148.658 37.084 143.958197 58 03 93 31 10D总642.613 -28.026 439.448 -28.00 439.396 和 2f B = ^AB -^CD+瓦0 土n 180 1 46辅f血60询"4 ”助f x 二：_24计f y =52 1算f D = 0.057K -1=1/11274D1K允= 1 第2题附图2000 纵坐标横坐标x y /m /m 534.570 252.462 374.986 234.528 393.572 405.365 469.478 547.913 506.568 691.8582.完成下表四等水准测量的各项计算。

18春江苏开放大学建筑测量行考作业三答案

江苏开放大学形成性考核作业学号: ____________________姓名: ______________________________ 课程代码: ___________ 110013 ________课程名称: 建筑测量（专）评阅教师: ______________________________第_3_次任务共 4 次任务作业为3、控制测量，地形图的测绘与应用，建筑施工测量计算题i•附合导线（如图所示）已知数据和观测数据已列入表内，试填表计算未知导线点的坐标。

导线测量计算表第2题附图K允2000占八观测角改正后观测角方位角ot/m纵坐标增量/m横坐标增量/m改正后L X/m /m173 25 13192 59 2277 23 19160.593158 10 46171.857193 35 13161.505197 58 03 93 31 10148.658f ' ：AB -： CD ' ： - n 180纵坐标x/m横坐标y/m534.570 252.462506.568 691.858f 允二60 n 二f；改正后解答:占八、观测角改正后方位角距离纵坐标增量横坐标改正后改正后号P观测角a D A x'增量Ax ■Q' ”0 ' 4 ' ”/m /m /m /m/mAB173 25 13173 25 04 192 59 22186 24 26 +6 -13 -159.5-17.934 1 77 23 10 160.593 -159.590 -17.921 8477 23 19 83 47 36 +6 -1318.586 170.837 2 158 10 37 171.857 18.580 170.850158 10 46 61 58 13 +6 -1375.906 142.548 3 193 35 04 161.505 75.900 142.561193 35 13 75 33 17 +6 -1337.09 143.945C 197 53 57 148.658 37.084 143.958197 58 03 93 31 10D总642.613 -28.026 439.448 -28.00 439.396 和 2f B = ^AB -^CD+瓦0 土n 180 1 46辅f血60询"4 ”助f x 二：_24计f y =52 1算f D = 0.057K -1=1/11274D1K允= 1 第2题附图2000 纵坐标横坐标x y /m /m 534.570 252.462 374.986 234.528 393.572 405.365 469.478 547.913 506.568 691.8582.完成下表四等水准测量的各项计算。
