室内供热及采暖系统辅助设备安装施工工艺标准

室内供热及采暖系统辅助设备安装施工工艺标准

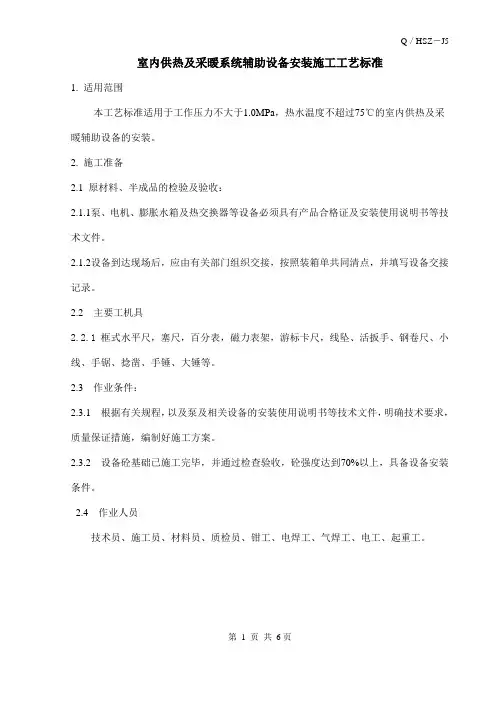

室内供热及采暖系统辅助设备安装施工工艺标准1. 适用范围本工艺标准适用于工作压力不大于1.0MPa,热水温度不超过75℃的室内供热及采暖辅助设备的安装。

2. 施工准备2.1 原材料、半成品的检验及验收:2.1.1泵、电机、膨胀水箱及热交换器等设备必须具有产品合格证及安装使用说明书等技术文件。

2.1.2设备到达现场后,应由有关部门组织交接,按照装箱单共同清点,并填写设备交接记录。

2.2 主要工机具2.2.1 框式水平尺,塞尺,百分表,磁力表架,游标卡尺,线坠、活扳手、钢卷尺、小线、手锯、捻凿、手锤、大锤等。

2.3 作业条件:2.3.1 根据有关规程,以及泵及相关设备的安装使用说明书等技术文件,明确技术要求,质量保证措施,编制好施工方案。

2.3.2 设备砼基础已施工完毕,并通过检查验收,砼强度达到70%以上,具备设备安装条件。

2.4 作业人员技术员、施工员、材料员、质检员、钳工、电焊工、气焊工、电工、起重工。

3. 操作工艺3.1工艺流程3.2基础的准备:3.2.1基础的外观检查:基础的表面应平整光滑,不得有裂纹、蜂窝麻面等缺陷,用小锤轻轻敲打应声音实脆且无脱落现象。

3.2.2尺量检查:基础的平面座标(与建筑物轴线距离)、标高、外形尺寸、地脚螺栓预留的数量、尺寸、浓度等,均应符合要求。

3.2.3泵及电机的预埋地脚螺栓孔的复测允许偏差应符合下列要求:中心位置:允许偏差±10mm;深度:允许偏差20mm;孔壁的铅垂度:允许偏差10mm同时螺栓孔内的碎石、泥土等杂物和泥水必须清除干净。

3.2.4基础经验收并达到70%以上的强度后,方可进行水泵的安装。

3.3 泵的安装见《室内给水设备安装施工工艺标准》。

3.4膨胀水箱的安装膨胀水箱的安装位置应正确,端正平稳,所用支架、枕木应符合设计和标准图规定。

水箱间最低高度为2.2m,并应有良好的采光和自然通风,室内温度应不低于5℃,如有冻结可能时,应做保温处理。
