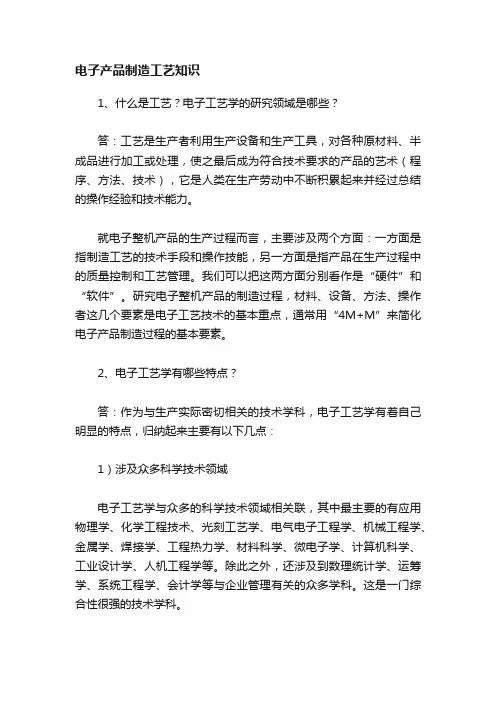

电子产品制造工艺知识1、什么是工艺?电子工艺学的研究领域是哪些?答:工艺是生产者利用生产设备和生产工具,对各种原材料、半成品进行加工或处理,使之最后成为符合技术要求的产品的艺术(程序、方法、技术),它是人类在生产劳动中不断积累起来并经过总结的操作经验和技术能力。
就电子整机产品的生产过程而言,主要涉及两个方面:一方面是指制造工艺的技术手段和操作技能,另一方面是指产品在生产过程中的质量控制和工艺管理。
我们可以把这两方面分别看作是“硬件”和“软件”。
研究电子整机产品的制造过程,材料、设备、方法、操作者这几个要素是电子工艺技术的基本重点,通常用“4M+M”来简化电子产品制造过程的基本要素。
2、电子工艺学有哪些特点?答:作为与生产实际密切相关的技术学科,电子工艺学有着自己明显的特点,归纳起来主要有以下几点:1)涉及众多科学技术领域电子工艺学与众多的科学技术领域相关联,其中最主要的有应用物理学、化学工程技术、光刻工艺学、电气电子工程学、机械工程学、金属学、焊接学、工程热力学、材料科学、微电子学、计算机科学、工业设计学、人机工程学等。
除此之外,还涉及到数理统计学、运筹学、系统工程学、会计学等与企业管理有关的众多学科。
这是一门综合性很强的技术学科。
电子工艺学的技术信息分散在广阔的领域中,与其他学科的知识相互交叉、相辅相成,成为技术关键(know how)密集的学科。
2)形成时间较晚而发展迅速电子工艺技术虽然在生产实践中一直被广泛应用,但作为一门学科而被系统研究的时间却不长。
系统论述电子工艺的书刊资料不多,直到上世纪70年代以后,第一本系统论述电子工艺技术的书籍才面世,80年代初在高等学校中才开设相关课程。
随着电子科学技术的飞速发展,对电子工艺学业提出了越来越高的要求,人们在实践中不断探索新的工艺方法,寻找新的工艺材料,使电子工艺学的内涵及外延迅速扩展。
可以说,电子工艺学是一门充满蓬勃生机的技术学科。
与其他行业相比,电子产品制造工艺技术的更新要快得多。
电子产品制造总体工艺流程
电子产品制造总体工艺流程
1.产品研制:研发出具备市场竞争力的、符合客户要求的电子产品,
实现产品需求分析、设计、模拟、试验、修改等步骤。
2.设备准备:根据产品的特点及工艺条件,选择和调试相应的生产装备,确保设备的正常运行并达到生产要求。
3.材料准备:根据产品的要求,选用满足条件的材料并准备起来,检
查原材料的物料及质量,确保具有良好的中间材料。
4.电子元件装配:将研制好的电子元器件装入印刷电路板上,一般采
用自动化生产装配线,实现批量生产。
5.电路测试:检查电路板装配的准确性和正确性,利用特定仪器或设备,对电路的电气特性进行测试,确保电路在正常电气特性的设定范围内。
6.机械加工:根据产品结构和要求,运用机械加工设备对机壳和配件
进行加工,生产出满足产品要求的机械零件。
7.机械装配:将机械零件、电子元器件及电路板组装拼接在一起,组
装成一个完整的电子产品。
8.质量检测:对已经组装完成的产品表面、外形、尺寸和功能进行全
面而准确的检测,确保产品质量达标。
9.包装发货:将检测合格的产品按照客户要求或制定的标准进行包装,在规定时间内发货。
电子产品的工艺文件
电子产品的工艺文件一、产品概述该电子产品是一款便携式智能手机,具有高性能处理器、大容量电池和多功能摄像头等特点。
本文档旨在介绍该电子产品的工艺制造流程及相关注意事项。
二、材料准备1. 外壳材料:采用高强度铝合金材料,表面经过阳极氧化处理,提供优质的外观和良好的耐用性。
2. 屏幕材料:采用高清晰度的AMOLED屏幕,经过特殊处理,提供更真实且鲜明的显示效果。
3. 电池材料:采用高能量密度锂离子电池,经过严格的测试和认证,确保安全性和可靠性。
三、工艺制造流程1. 外壳制造:a. 制定外壳模具设计,并进行3D打印样机制作进行验证。
b. 制作外壳铝合金材料,并进行切割、磨削和抛光等工艺处理,以获得理想的外观和尺寸。
c. 进行阳极氧化处理,以增加外壳表面的硬度、耐磨性和防腐能力。
d. 进行喷涂或丝印等工艺,以添加品牌标志和装饰元素。
2. 屏幕制造:a. 切割和加工AMOLED屏幕,以符合产品尺寸要求。
b. 进行屏幕底层电路和导线的印刷制作,确保显示正常和不同功能的连接。
c. 进行屏幕贴合和封装,保护屏幕并提高显示效果。
3. 电池制造:a. 制作锂离子电芯,包括电芯的切割、焊接和组装等工序。
b. 进行电芯的充电和放电测试,确保符合相关电池安全标准。
c. 进行电芯的封装和粘合,以提供稳定的电池性能和安全的使用环境。
4. 组件组装:a. 完成主板组装,包括集成电路、处理器、内存和芯片等元件的焊接和连接。
b. 完成其他功能部件的组装,例如摄像头、指纹识别模块和音频部件等。
c. 进行电池与主板的连接,确保电池正常供电和充电。
5. 软件安装:a. 安装手机操作系统,并进行软件配置和调试,确保系统稳定和功能正常。
b. 预装必要的应用程序和驱动程序,确保用户可直接使用产品的基本功能。
c. 进行系统性能测试和用户体验测试,确保产品质量。
四、注意事项1. 在制造过程中,严格遵守环境保护法规和安全操作规程,确保员工的安全和产品的合规性。
电子产品工艺介绍
电子产品工艺介绍电子产品工艺是指把电子器件、元器件、电路板和外围配件组装成可使用的电子设备的一种制造工,主要包括电子产品组装、贴片、焊接、印刷、喷涂等工序。
随着科技的不断进步,电子产品工艺也在不断发展,采用更加先进的生产技术和方法,以提高生产效率和产品质量。
电子产品工艺的主要工序之一是电子产品组装。
组装是将各种电子器件、元器件和电路板组合在一起的过程。
这项工作需要懂得怎样正确地安装各种设备、零件和元器件,并按照电路图纸或工艺流程进行正确的连线。
组装工艺要求工艺人员具备丰富的电子器件知识和紧密的工作协调能力。
在电子产品组装过程中,贴片是一项重要的工作。
贴片技术是用自动化设备将电子元器件贴到电路板上的过程。
与传统的手工焊接相比,贴片技术具有速度快、效率高、成本低等优势。
随着贴片设备的不断革新,贴片的精度和效率也得到了不断提升。
焊接是电子产品工艺中的另一项重要工序。
焊接是将电子元器件与电路板进行连接的过程。
常用的焊接方法有手工焊接和波峰焊接。
手工焊接是通过对焊点进行温度加热,然后将焊锡涂抹在焊点上,使电子元器件与电路板固定在一起。
波峰焊接是将电子元器件与电路板浸入焊锡波中,通过熔化焊锡将元器件与电路板连接在一起。
焊接工艺要求焊接人员具有一定的专业知识和技能,以确保焊接质量和产品稳定性。
在工艺中,印刷也是一项重要工序。
印刷是指将电子产品背板上的线路图案印制到电路板上的过程。
常用的印刷技术有丝网印刷、喷墨印刷和喷涂技术等。
丝网印刷是将油墨通过丝网印刷到电路板上,形成线路图案。
喷墨印刷是通过喷墨头将墨水喷到电路板上形成线路图案。
喷涂技术是通过高压喷涂将漆料喷洒在电路板上,形成线路图案。
这些印刷技术的应用使得电路板印制更加精确和快速。
另外,喷涂也是电子产品工艺中的一个重要环节。
喷涂是指利用喷枪将油漆喷涂在电子产品外壳上的过程。
喷涂具有防腐、防潮、美观等功能,可以增加电子产品的使用寿命和外观质量。
喷涂工艺要求工艺人员具有喷涂知识和技能,能够根据产品要求进行调色和喷涂。
电子设备制造工艺——电子产品制造工艺
2 装联工艺过程
2.1 装联过程的组成单元 1.工序 产品的装联过程是由一系列工序组成,工序是 产品加工全过程所经历的按一定顺序排列的各种 工艺过程,每个工序都由一个或一组工人在某一 工作地(区域),负责完成同一类型的作业内容。
工艺装备的分类
1. 按用途分类 主要有下列五类: 各种生产设备(如传送生产线、焊接设备
等); 各种调试、检测用的仪器仪表; 各种装配及调试用的夹具; 存放各种材料、半成品及成品的容器及
车辆; 各工位操作用的工具。
2. 按适用性分类 通用工装: 又称标准的工艺装备,它适用
于制造不同产品。这些通用工装是由专业生产 工具的企业制造的,企业可按需订购;
工装管理
工艺装备是保证实施工艺的必要装备的总称,是 企业实施工艺的重要保证,是保证产品质量,提高 劳动效率、改善劳动条件的重要手段。
古人说:“工欲善其事,必先利其器”,这个 “器”就是指工具,到现代则发展为系统的工艺装 备。
先进的工艺总是与先进的工艺装备紧密联系在 一起的,任何一种先进的工艺,如果没有先进的工 艺装备作手段,就不可能在现代工业化大生产中发 挥,因此合理的组织工装的设计、制造、发放、保 管和维修工作,是工艺管理的主要任务之一。
超声焊
超声焊是利用超声波发生器产生的能量,通过 换能器在超高频的磁场感应下,迅速伸缩而产生弹 性振动,使劈刀相应振动,同时在劈刀上施加一定 的压力于是劈刀在这两种力的共同作用下,带动AI 丝在被焊区的金属化层如(AI膜)表面迅速摩擦, 使AI丝和AI膜表面产生塑性变形,这种形变也破坏 了AI层界面的氧化屋,使两个纯净的金属表面紧密 接触达到原子间的结合从而形成焊接。主要焊接材 料为铝(AI)线,焊头一般为楔形 。
工装定额管理
电子产品制造工艺简介PPT课件
