供配电面试基础知识1. 供配电系统概述供配电系统是指将电力从发电厂输送至用户终端的过程中,经过变电站、配电站和配电线路等设备进行输电和配电的系统。

其主要功能是实现电力的输送、分配和控制,确保用户终端获得可靠、稳定的电力供应。

2. 供配电系统组成供配电系统由以下几个主要组成部分组成:2.1 发电厂发电厂是电力系统的起点,负责将各种能源转换为电能。

常见的发电厂包括火力发电厂、水电站、核电站等。

发电厂通过发电机产生交流电,然后通过变压器提高电压进行输送。

2.2 变电站变电站是供配电系统中重要的环节,负责将发电厂输送过来的高压电能进行分配和转换。

变电站包括主变电站和分支变电站,主要设备有变压器、断路器、隔离开关等,用于实现电能的转换、分支和控制。

2.3 配电站配电站是将变电站输送过来的中压电能进一步降压并分配至用户终端的场所。

配电站设备包括变压器、开关设备、电能计量设备等,用于实现电能的降压、分支和计量。

2.4 配电线路配电线路是将配电站输送过来的低压电能分配至用户终端的线路系统。

常见的配电线路有架空线路和地下电缆线路两种形式。

配电线路的设计和敷设需要考虑线路的容量、电压降、线损等因素。

3. 供配电系统运行原理供配电系统的运行原理主要涉及电能的输送、分配和控制。

3.1 电能输送电能从发电厂输送至用户终端,需要经过变电站、配电站和配电线路等设备。

在输送过程中,电能经过变压器进行电压的升降,以适应不同电压等级的需求。

3.2 电能分配变电站将高压电能分配至各个配电站,配电站则进一步将中压电能分配至用户终端。

分配过程中,通过变压器实现电能的降压,使其适应用户终端的用电需求。

3.3 电能控制供配电系统通过各种开关设备和保护装置实现对电能的控制和保护。

例如,通过断路器实现对电能的开关控制,通过避雷器和继电器实现对电能的保护。

4. 供配电系统安全与优化供配电系统的安全性和优化性是设计和运行过程中需要考虑的重要因素。

4.1 安全性供配电系统在设计和运行过程中需要考虑电流、电压、功率因素等因素的合理控制,以确保系统的安全运行。

供配电系统培训课件

供配电系统培训课件
发生。
定期维护与检查
对供配电设备进行定期维 护和检查,确保设备正常 运行,及时发现并处理潜
在的安全隐患。
供配电系统的节能技术
优化变压器配置
根据实际负载情况,合理配置变 压器容量和数量,避免变压器空
载或轻载运行,降低能耗。
无功补偿技术
通过在供配电系统中加装无功补偿 装置,提高功率因数,减少无功电 流在系统中的流动,降低线路和变 压器损耗。
污染。
灵活性与可靠性
随着分布式电源和储能技术的普 及,供配电系统将更加灵活可靠 ,能够更好地满足用户多样化的
需求。
05
供配电系统的设计与实践
供配电系统的设计原则与步骤
1. 需求分析
了解用户需求,确定供电容量 、电压等级和供电质量要求。
3. 系统设计
根据方案设计,进行详细设计 ,包括变压器、开关柜、电缆 等设备的选型和配置。
供配电系统培训课件
CONTENTS
• 供配电系统概述 • 供配电系统的基本设备 • 供配电系统的运行与维护 • 供配电系统的安全与节能 • 供配电系统的设计与实践
01
供配电系统概述
供配电系统的定义与组成
总结词
供配电系统是负责将电能从电源输送到用户的系统,由发电、输电、配电和用户端等部 分组成。
故障预防措施
强调预防性维护和保养的重要性,以及如 何采取措施预防故障的发生。
04
供配电系统的安全与节能
供配电系统的安全措施
确保设备接地
为了防止触电事故,供配 电设备应进行接地处理, 并定期检查接地电阻是否
符合要求。
安装漏电保护装置
在供配电系统中,应在关 键部位安装漏电保护装置 ,以便在发生漏电时及时 切断电源,防止触电事故

供配电系统基础知识学习

供配电系统基础知识学习

供配电系统根底知识供配电系统常用电气设备变电所的电气主接线变电所的构造与布置供配电网络的网络构造供电网络的构造与敷设1、供配电系统常用电气设备1.1 电力变压器电力变压器:是变电所的核心设备,通过它将一种电压的交流电能转换成另一种电压的交流电能,以满足输电、供电、配电或用电的需要。

1). 常用电力变压器的种类:〔1〕按相数分类:有三相电力变压器和单相电力变压器。

大多数场合使用三相电力变压器,在一些低压单相负载较多的场合,也使用单相变压器。

〔2〕按绕组导电材料分类:有铜绕组变压器和铝绕组变压器。

目前一般均采用铜绕组变压器。

〔3〕按绝缘介质分类:有油浸式变压器和干式变压器。

油浸式变压器由于价格低廉而得到了广泛应用;干式变压器有不易燃烧、不易爆炸的特点,特别适宜在防火、防爆要求高的场合使用,绝缘形式有环氧浇注式、开启式、六氟化硫〔SF6〕充气式和缠绕式等。

干式变压器现已在中压等级的电网中逐步得到了广泛的应用。

2). 常用变压器的容量系列我国目前的变压器产品容量系列为R10系列,即变压器容量等级是按为倍数确定的,如:100kVA、125 kVA、160 kVA、200 kVA、250 kVA、315 kVA、500 kVA、630 kVA、800 kVA、1000 kVA、1250 kVA、1600 kVA等。

3). 电力变压器的型号标示◆电力变压器的型号代表符号:绕组的耦合方式:自耦—O;互耦—无标示。

1.按相数:单相—D;三相—S。

2.按冷却方式:油浸自冷—缺省或无标示。

油浸风冷—F油浸水冷—S强迫油循环风冷——FP强迫油循环水冷——SP3.按绕组数:双绕组—缺省;三绕组—S绕组导线材料:铜—无标示;铝—L。

4.按调压方式:无载调压〔无励磁调压〕——缺省。

有载调压——Z。

◆变压器的并联运行及其并联条件:两台或两台以上变压器的一次侧绕组共同接到一次母线上,二次绕组共同接到二次母线上的运行方式:并联运行的条件:1、连接组别必须一样〔否那么将产生环流〕2、变比应相等3、阻抗电压应一样◆变压器的损耗:铁损——消耗在铁心上的电能,发热,属于有功功率损耗,属于固定损耗——简称:励磁损耗。

十个供配电知识点总结

十个供配电知识点总结

十个供配电知识点总结1. 供电系统的基本组成供电系统是由发电厂、变电站、输电线路和配电线路组成的。

发电厂负责发电,变电站将发电厂产生的电能升压输送到远距离,并在需要的地方进行降压,输电线路用于长距离输送电能,配电线路将电能输送到用户的用电设备上。

2. 电力的三相四线制电力系统采用三相四线制,即由三个相位导线和一个中性导线组成。

三相的电源可以提供更稳定的电能,并且可以通过合理的配线方式提供更大的电力容量。

3. 电力的传输与配送电力传输是指将发电厂产生的电能通过输电线路输送到远距离的地方,而电力配送则是指将输送过来的电能通过配电线路输送到用户的用电设备上。

4. 电能的计量与计费电能的计量是指对使用电能的用户进行计量,以确定使用的电能量及其费用。

通常采用电能表进行计量,不同的用户有不同的计费方式,如按度数计费或按容量计费等。

5. 电力系统的保护与控制电力系统的保护与控制是指通过各种保护装置和控制装置来保护电力系统的安全运行。

保护装置可以对电力系统中的故障情况进行检测并及时采取措施,以保护设备和人员的安全。

6. 电力系统的负荷特性电力系统的负荷特性是指电力系统在不同负荷条件下的运行特性。

负荷特性的变化对电力系统的运行有重要影响,因此需要对负荷特性进行分析和评估。

7. 电力系统的地线与接地电力系统中的地线是指为了保护人员和设备的安全而设置的一种特殊的导线。

而电力系统的接地则是为了确保电力系统的正常运行而设置的一种接地装置。

8. 电力设备的选型与安装在电力系统中,需要选择适合的电力设备,并正确地安装在合适的位置上。

选型与安装的不当可能会导致电力系统的故障,甚至造成严重的事故。

9. 电力系统的维护与检修电力系统需要定期进行维护与检修,以确保设备的正常运行。

维护与检修包括设备的清洁、检测设备的电气参数、检修设备的机械部件等。

10. 电力系统的节能与优化在电力系统中,需要采取一些措施来节约能源,并优化电力系统的运行。

供配电基础知识

供配电基础知识

第一章简述供配电系统及电力系统和自备电源的基本知识第一节供配电系统的基本知识以工厂为例,其供配电系统是指工厂企业所需的电力从进场起到所有用电设备入端止的整个供配电线路及其中变配电设备。

(一)具有高压配电所的供配电系统(一般用于高压配电所有10KV 的电源进线)(二)具有总降压变电所的供配电系统(一般用于总降压变电所有35KV的电源进线)(三)高压深入负荷中心的企业供配电系统如果当地公共电网电压为35KV,而企业的环境条件和设备条件有允许采用35KV架空线和较经济的电气设备时,则可考虑采用35KV线路直引入靠近负荷中心的车间变电所,经电力变压器直接将为低压用电设备所需的电压220|380V.这种高压深入负荷中心的直配方式,可以节省一级中间电压,从而简化了供配电系统,节省有色金属,降低电能损耗和电压损耗,减少运行费用,提高供电质量。

但是选用这种高压直配方式必须考虑企业内有满足35KV架空线的“安全走廊”,以确保供电安全。

第二节用户自备电源基本知识对于用户的重要负荷,一般要求在正常供电电源之外,设置应急的自备电源。

最常用的自备电源是柴油发电机组。

对于重要的计算机系统等,除了应设柴油发电机组外,往往还另设不间断电源UPS。

对于电源频率和电压稳定要求很高的场所,宜采用稳频稳压不停电电源。

(一)采用柴油发电机组的自备电源采用柴油发电机组作应急自备电源,有下列优点:1)柴油发电机组操作简便,起动迅速。

当公共电网停电时,柴油发电机组一般能在10~15S内起动并接上负荷,这是汽轮发电机组无法做到的,水轮发电机组更是望尘莫及。

2)柴油发电机组效率较高,功率范围大,可从几KW到几千KW,而且体积小,重量轻。

特别是在高层建筑中,采用体型紧凑的高效柴油发电机组是最合适的。

3)柴油发电机组的燃料采用柴油,其储存和运输比较方便,这一优点是以燃煤为主的汽轮发电机组无法比拟的。

4)运行可靠,维修方便。

作为应急的备用电源,可靠性是非常重要的指标,离开可靠性,就谈不上“应急”。

供配电技术的基本原理与应用

供配电技术的基本原理与应用

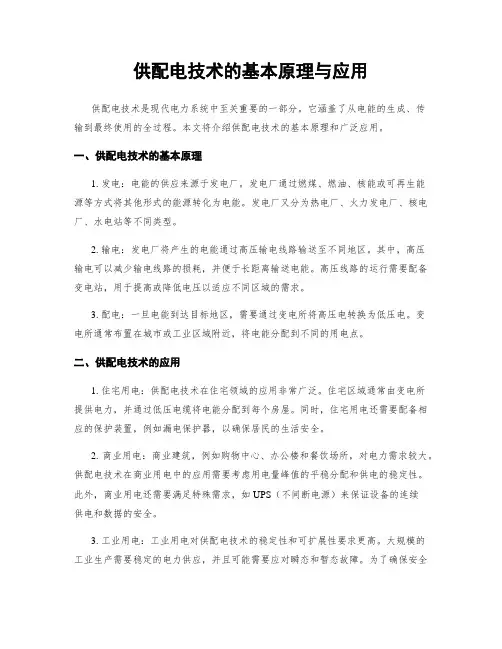

供配电技术的基本原理与应用供配电技术是现代电力系统中至关重要的一部分。

它涵盖了从电能的生成、传输到最终使用的全过程。

本文将介绍供配电技术的基本原理和广泛应用。

一、供配电技术的基本原理1. 发电:电能的供应来源于发电厂。

发电厂通过燃煤、燃油、核能或可再生能源等方式将其他形式的能源转化为电能。

发电厂又分为热电厂、火力发电厂、核电厂、水电站等不同类型。

2. 输电:发电厂将产生的电能通过高压输电线路输送至不同地区。

其中,高压输电可以减少输电线路的损耗,并便于长距离输送电能。

高压线路的运行需要配备变电站,用于提高或降低电压以适应不同区域的需求。

3. 配电:一旦电能到达目标地区,需要通过变电所将高压电转换为低压电。

变电所通常布置在城市或工业区域附近,将电能分配到不同的用电点。

二、供配电技术的应用1. 住宅用电:供配电技术在住宅领域的应用非常广泛。

住宅区域通常由变电所提供电力,并通过低压电缆将电能分配到每个房屋。

同时,住宅用电还需要配备相应的保护装置,例如漏电保护器,以确保居民的生活安全。

2. 商业用电:商业建筑,例如购物中心、办公楼和餐饮场所,对电力需求较大。

供配电技术在商业用电中的应用需要考虑用电量峰值的平稳分配和供电的稳定性。

此外,商业用电还需要满足特殊需求,如UPS(不间断电源)来保证设备的连续供电和数据的安全。

3. 工业用电:工业用电对供配电技术的稳定性和可扩展性要求更高。

大规模的工业生产需要稳定的电力供应,并且可能需要应对瞬态和暂态故障。

为了确保安全运行,工业用电还需要配置自动化监控设备,在电力出现问题时能快速切换备用电源。

4. 公共设施用电:公共设施如医院、学校、机场和火车站也依赖于供配电技术。

这些设施对电力供应的可靠性要求极高,并且在故障和紧急情况下需要备用电源保障正常运行。

供配电技术在这些场所还需要满足特殊的安全标准,如防电弧、防雷击等。

三、供配电技术的发展趋势1. 智能化:随着科技的进步,供配电技术正朝着智能化方向发展。

(精品)第1章供配电系统基础知识

(精品)第1章供配电系统基础知识

第1章 供配电技术基础知识
电力系统中性点的运行方式共三种
中性点直接接地 中性点经消弧线圈接地 中性点不接地
1.3.1 中性点直接接地方式
中性点直接接地方式就是把电 源中性点直接与“地”相接,我 国110kV及以上电压等级的电力 系统均属于这种大接地电流系统。
该系统运行中若发生一短路,
立即造成系统中流过很大的单相
《全国电力供需与经济运行形势分析预测报告(20072008)》数据显示:2007年全社会用电量完成32458亿千瓦 时,其中工业用电量为24566亿千瓦时,比重为75.09%。这 一数字说明我国目前用电结构趋于重型化。
第1章 供配电技术基础知识
为满足经济增长对电力的需求,国家加大电力建设投资, 计划全国每年发电规模在1500万千瓦以上。预计2010年我 国电力装机容量将达到6.7亿千瓦,全社会用电量达到3.09 万亿千瓦时;2020年,装机容量将达到10亿千瓦,全社会 用电量达到4.6万亿千瓦时。
第1章 供配电技术基础知识
3. 电力系统的额定电压
第一类:100V以下额定电压,用于蓄电池和安全照明 用具等电气设备。
第二类:大于100V、小于1000V的额定电压,用于一般 工业和民用电气设备。
第三类:1000V以上的额定电压,用于高压电气设备。 国家规定:电力网的额定电压分有500KV、220KV、 110KV、63KV、35KV、10kV。为保证电力设备端电压不 超过额定电压的±5%,通常允许发电机额定电压比电网额 定电压高5%,末端受电变电站端电压比电网额定电压低 5%。
第1章 供配电技术基础知识
1.3.3 中性点经消弧线圈接地方式
利用消弧线圈的电感电流对接地电容 电流进行补偿,使通过故障点的电流 减小到能自行熄弧范围。利用对消弧 线圈无载分接开关的操作,使其在一 定范围内达到过补偿运行,从而实现 减小接地电流的目的。使电网持续运 行时间延长,相对提高了供电可靠性。 此方式也是小接地电流系统。

供配电课程设计

供配电课程设计

供配电课程设计一、教学目标本章节的供配电课程设计,旨在让学生掌握供配电系统的基本概念、原理和运行方式,培养学生对供配电系统的认识和理解,提高学生的实际操作能力。

1.了解供配电系统的组成和功能;2.掌握供配电系统的运行原理和操作方法;3.熟悉供配电系统的常见故障及其处理方法。

4.能够分析供配电系统的基本参数和性能指标;5.能够进行供配电系统的运行操作和维护;6.能够诊断供配电系统的常见故障并采取相应措施。

情感态度价值观目标:1.培养学生对供配电系统的兴趣和热情,提高学生的专业素养;2.培养学生团队合作精神和责任感,提高学生的实际操作能力;3.培养学生关注社会、关注生活的意识,提高学生的实践能力。

二、教学内容本章节的教学内容主要包括供配电系统的组成、原理、运行方式和常见故障处理。

1.供配电系统的组成:包括发电站、变电站、输电线路、配电网等,了解各部分的功能和相互关系。

2.供配电系统的原理:掌握电压、电流、功率等基本参数的定义和计算,理解供配电系统的运行原理。

3.供配电系统的运行方式:学习供配电系统的启动、停止、调节等操作方法,了解各种运行方式的特点和适用场景。

4.供配电系统的常见故障及其处理方法:分析供配电系统常见的故障类型,如短路、过载、漏电等,学习故障诊断和处理的方法。

三、教学方法为了提高学生的学习兴趣和主动性,本章节采用多种教学方法相结合的方式进行教学。

1.讲授法:通过讲解供配电系统的基本概念、原理和运行方式,使学生掌握相关知识。

2.讨论法:学生进行小组讨论,分享对供配电系统的认识和理解,培养学生的团队合作精神。

3.案例分析法:通过分析供配电系统的实际案例,使学生更好地理解和应用所学知识。

4.实验法:安排实验室实践,让学生亲自动手操作,提高学生的实际操作能力。

四、教学资源为了支持教学内容和教学方法的实施,丰富学生的学习体验,本章节准备以下教学资源:1.教材:选用权威、实用的供配电系统教材,为学生提供系统、全面的知识体系。

供配电系统

供配电系统

供配电系统一、简介供配电系统是现代工业生产和民用电力供应的重要组成部分。

它主要包括电源、配电设备和配电线路等组成部分,用于将电能从电源供应到各个用电设备上。

本文将对供配电系统的构成、工作原理以及常见问题进行详细介绍。

二、供配电系统的组成供配电系统包括电源、配电设备和配电线路等几个主要组成部分。

1. 电源:电源是供电系统的起始点,通常可分为传统电网电源和独立发电电源两种。

传统电网电源指的是从电力公司供应的电能,通常采用交流电。

独立发电电源则是通过发电机、太阳能光电池、风能发电等方式独立产生电能。

2. 配电设备:配电设备主要包括变压器、开关设备和保护设备等。

变压器用于将电能从高压电网变换为适用于不同用电设备的电压,开关设备用于控制电能的传送和断开,保护设备则用于保护电网和用电设备的安全运行。

3. 配电线路:配电线路是将电能从电源传送到各个用电设备的介质。

它通常包括输电线路、变电站配电线路和低压配电线路等。

输电线路主要用于将电能从电源输出到变电站,变电站配电线路将电能从变电站传送到不同区域的配电线路,低压配电线路将电能从配电线路分配到各个用电设备。

三、供配电系统的工作原理供配电系统的工作原理可以简单描述为以下几个步骤:1. 供电:电能从电源供应到供配电系统的起始点。

2. 变换:电能经过变压器等设备进行适当的电压变换,以满足不同用电设备的电压要求。

3. 分配:电能通过输电线路、变电站配电线路和低压配电线路等逐级分配到各个用电设备。

4. 控制:通过开关设备控制电能的传送和断开,以实现对供配电系统的有效控制。

5. 保护:配电设备通过保护设备对供配电系统和用电设备进行保护,防止电力故障对安全和设备运行造成影响。

四、供配电系统常见问题及解决方法在供配电系统的使用过程中,常常会出现一些问题,如电力故障、线路过载、设备老化等。

以下是一些常见问题及解决方法的简要介绍:1. 电力故障:电力故障可能由于供电线路断开、设备故障等原因造成。

注册电气工程师供配电系统知识点

注册电气工程师供配电系统知识点

注册电气工程师供配电系统知识点供配电系统是电力系统中非常重要的组成部分,它直接关系到电能的分配和使用的安全性、可靠性和经济性。

对于注册电气工程师来说,掌握供配电系统的相关知识是至关重要的。

下面就为大家详细介绍一下注册电气工程师供配电系统的一些重要知识点。

一、电力负荷计算电力负荷计算是供配电系统设计的基础,其目的是确定设备容量、选择导线和电缆截面、选择电器设备以及确定供电方案等。

常见的负荷计算方法有需要系数法、利用系数法和单位面积功率法等。

需要系数法是最为常用的一种方法,它根据设备的性质和运行情况,乘以相应的需要系数来计算设备的计算负荷。

例如,对于多台同类设备,其计算负荷等于设备容量之和乘以需要系数。

利用系数法则是通过设备的平均负荷和最大负荷之间的关系来计算负荷,它考虑了设备的负载特性和工作制度,计算结果相对较为准确,但计算过程较为复杂。

单位面积功率法适用于民用建筑等场所,根据建筑物的面积和单位面积的功率指标来估算负荷。

在进行负荷计算时,还需要考虑同时系数和负荷系数,以准确反映实际的负荷情况。

二、短路电流计算短路是电力系统中常见的故障之一,短路电流的计算对于选择电器设备、校验继电保护装置和确定母线的短路稳定性等具有重要意义。

短路电流计算需要首先确定短路点和短路类型,常见的短路类型有三相短路、两相短路、单相短路和两相接地短路等。

然后,根据电力系统的参数和短路点的位置,计算短路电流的周期分量和非周期分量。

在计算短路电流时,需要考虑电力系统的阻抗,包括电源阻抗、变压器阻抗和线路阻抗等。

阻抗的计算通常采用标幺值法,将各个参数都化为标幺值进行计算,这样可以简化计算过程。

三、供配电系统的接线方式供配电系统的接线方式直接影响到系统的可靠性、灵活性和经济性。

常见的接线方式有放射式、树干式和环式。

放射式接线的特点是每个负荷都由独立的线路供电,可靠性高,但投资较大。

适用于对供电可靠性要求较高的场所,如重要的车间、大型设备等。

第四章供配电系统

第四章供配电系统

第四章供配电系统1. 概述供配电系统是指电力系统中负责电能供应和配电的电力系统,包括电源、馈线、变电、配电与用电,对于建筑物内部的供电、照明和动力等均有至关重要的作用。

在现代建筑设计中,供配电系统设计尤为重要,因此本文将对供配电系统的设计及应用进行深入探究。

2. 供配电系统的构成供配电系统是由如下四个部分组成:2.1 电源系统电源系统主要由供电变压器、母线、断路器、保险丝等组成。

供电变压器将高压电缆通过变压器变为低压电缆供电,母线作为电源的接口,将电能分配给馈线和用电设备,断路器和保险丝则主要用于保护电路。

2.2 馈线系统馈线系统是指连接电源系统和变电系统之间的电缆,包括高压线、中压线和低压线,其中高压线主要用于长距离输送电能,而中压和低压线主要用于短距离输送电能。

2.3 变电系统变电系统是将电能从高压线输送到建筑物内部的电缆,包括变电站、变压器、电缆等。

变电站主要负责将高压线变成中压或低压线并且将电能传送到建筑物内部的电缆上。

变压器则负责将电能从高压电缆中传输出来,使其通过电缆变为低压线供应给建筑物内部的用电设备。

2.4 配电系统配电系统是将电能从变电系统传输到建筑物内部的电缆,包括低压配电系统和照明配电系统。

低压配电系统主要为建筑物内主要用电设备供电,例如电梯、冷却水系统等等。

照明配电系统主要为建筑物内的照明设备供电。

3. 供配电系统的设计供配电系统的设计要考虑很多因素,例如供电方式、电流承受能力、电缆长度等等。

通常会按照如下步骤进行设计:3.1 确定用电负荷在进行供配电系统的设计时,首先需要确定用电负荷的大小,这将有助于决定所需配电系统的容量大小和能力。

3.2 确定供电方式供电方式分为两种:直接供电和间接供电,直接供电是指电源直接通过电缆供电给建筑物内的设备,间接供电是指电源通过变压器、母线、断路器等设备间接供电。

3.3 计算电缆长度电缆长度是供配电系统设计中较为关键的因素之一,因为它将直接影响到供电效率和稳定性。

供配电系统的基础知识

供配电系统的基础知识

电能质量的主要指标是什么?



电能的质量指标指的是电压质量、频率 质量和供电可靠性三项指标。 其电压质量指标主要是由电压偏差额定 电压的幅度、电压波动与闪变和电压波 形来衡量。 电压偏差是指电压偏离额定电压的幅度, 一般以百分数表示,即
线路额定电压Un 35kV及以上 10kV及以下
允许电压偏 差 ±5% ±7% +7% -10 % ±10%4.真值表;(6种组合)
S1路电 TIE母联 源 1 1 0 1 0 0 0 1 1 0 0 0
S2路电 源 1 0 1 0 1 0
注意断路器上的标示牌
2)二级负荷。二级负荷为中断供电将在政治上、经济上造成较大损 失者,如主要设备损坏、大量产品报废、连续性生产过程被打乱较长时 间才能恢复,重点企业大量减产等;中断供电系统将影响重要用电单位 正常工作负荷者;中断供电将造成大型影剧院、大型商场等较多人员集 中的重要公共场所秩序混乱者。二级负荷应由两回路供电,供电变压器 亦应有两台(两台变压器不一定在同一变电所),从而做到当电力变压 器发生故障或电力线路发生常见故障时,不致中断供电或中断供电后能 迅速恢复。 3)三级负荷。三级负荷为不属于一级和二级负荷者。对一些非连续 性生产的中小型企业,停电仅影响产量或造成少量产品报废的用电设备, 以及一般民用建筑的用电负荷均属于三级负荷。三级负荷对供电电源没 有特殊要求,一般由单回电力线路供电。
三.实际操作:(重点)


1.送电顺序:
送电时一般应从电源侧的开关合起,依次合到负荷侧的各个开关。这 样可使开关的合闸电流减至最小。故送电顺序为:
(1)主供时:将机械琐钥匙插入AH1柜。先合AH3(主供PT柜)—— AH1(1QF主供进线柜)。后合AH7(母联隔离PT)——AH6(2QF母联)。 最后合AH4(T1变压器)--AH5(T2变压器)--AH8(T3变压器)。 (2) 备供时: 将机械琐钥匙插入AH11柜。先合AH9(备供PT柜)— —AH11(3QF备供进线)。后合AH7(母联隔离PT)——AH6(2QF母联)。 最后合AH4(T1变压器)--AH5(T2变压器)--AH8(T3变压器)。 (3) 如果设备在运行中电源进线突然停电,出线开关应全部拉开, 避免带负荷送电。然后按倒闸操作程序依次合上各路开关,恢复供电。 (4)全部合完后还应再认真检查一遍。

供配电系统认识

供配电系统认识

1.3、大型工厂及电源电压≥35KV的中型工厂 1)两次降压,设置 总降压变电所。
用于厂区内高压 配电困难时。
工厂内10KV高压 配电。
供配电系统认识
2)高压直接配电方式,一次降压:35KV,厂区内允许高压进入
高压直配特点:简化电路、节约有色金属、电能损耗少;但在
工厂内部应设安全走廊。
供配电系统认识
我省有张北风力发电厂
5)地热发电厂:洁净能源
6)太阳能发电:洁净能源
著名:西藏羊八井地热电站
供配电系统认识
7)生物质能发电:节能环保,农作物秸秆、垃圾燃烧发电。 国家重点扶持、大力发展。
国家发改委首批三家:山东单县龙基生物发电工程(2.5万 千瓦) 、河北晋州、江苏如东。山东最早建设,2006年6月完 成。
供配电系统认识
3、电压偏差与电压调整
3.1、电压偏差定义:U%U1UN10% 0 UN
3.2、电压偏差对设备的影响: (1)感应电动机:寿命降低,产品质量下降,效率低 (2)同步电机:寿命降低,产品质量下降,效率低 (3)对电光源影响:电压高,寿命下降。 电压低,寿命长,但灯光暗,荧光灯不易启动
供配电系统认识
供配电系统认识
2)火力发电厂:占总发电量80%
供配电系统认识
3)核能发电厂:2005年约占总发电量2.8% 2020预计占4-5%
广东阳江核电站规划效果图 总投资80亿美元,建设6台百万 千瓦级机组
还有:广东岭澳核电站、江苏田弯核电站
供配电系统认识
浙江秦山核电站
广 东 大 亚 湾 核 电 站
4)风力发电厂:洁净能源
正序、负序、零序分量 (2)三相变压器不能充分利用
(3)使整流装置产生较大谐波

物业供配电基本知识演示文稿

物业供配电基本知识演示文稿

物业供配电基本知识演示文稿一、引言在现代物业管理中,供配电系统是保障居民和商业设施正常运行的关键基础设施。

了解物业供配电的基本知识对于确保电力供应的安全、可靠和高效至关重要。

本演示文稿将为您介绍物业供配电的一些重要概念、设备和运行维护要点。

二、电力系统概述电力系统是由发电厂、输电线路、变电站、配电线路和用户组成的一个整体。

发电厂产生电能,通过输电线路将高压电能输送到变电站,经过降压后,再通过配电线路分配给各个用户。

在物业区域内,通常接入的是城市电网提供的中压或低压电能。

中压一般指 10kV 电压等级,低压则为 380V/220V 电压等级。

三、供配电设备1、变压器变压器是将一种电压等级的电能转换为另一种电压等级的设备。

在物业中,常见的有干式变压器和油浸式变压器。

干式变压器具有防火、环保等优点,适用于室内安装;油浸式变压器则散热性能较好,常用于室外。

2、开关柜开关柜用于控制和保护电力线路及设备。

常见的有进线开关柜、出线开关柜、计量开关柜等。

开关柜内装有断路器、接触器、继电器等电器元件。

3、配电箱配电箱将电能分配到各个用电设备和区域。

一般分为照明配电箱、动力配电箱等。

4、电缆和电线电缆和电线是传输电能的载体。

选择合适的电缆和电线规格要考虑电流大小、敷设方式、环境温度等因素。

四、供配电系统的运行方式1、单母线运行这是一种简单的运行方式,所有进出线都连接在一条母线上。

优点是结构简单,缺点是可靠性较低,一旦母线故障,将影响所有出线。

2、双母线运行有两条母线,通过母线联络开关连接。

可以提高供电的可靠性和灵活性,但成本较高。

3、环形供电多个电源和负荷通过环形线路连接,当某一段线路故障时,可以通过其他线路继续供电。

五、负荷计算负荷计算是确定物业用电设备所需电功率的过程。

常用的方法有需要系数法、二项式法等。

通过负荷计算,可以合理选择变压器容量、电缆规格等,确保供电系统的安全可靠运行。

在计算负荷时,要考虑不同类型用电设备的功率因数、同时系数等因素。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1.发电厂
发电厂是生产电能的工厂,它是把非电形式 的能量转换成电能。发电厂的种类很多,一般根 据所利用能源的不同分为火力发电厂、水力发电 厂、原子能发电厂。此外,还有风力、地热、潮 汐、太阳能等发电厂。
2.变、配电所
变电所是接受电能、变换电压和分配电能的 场所,由电力变压器和配电装置组成。
变电所按变压的性质和作用又可分为升压变 电所和降压变电所两大类。升压变电所的任务是 将低电压变换为高电压,以利于电能的传输。降 压变电所的任务是将高电压变换到一个合理的电 压等级,一般建在靠近用电负荷中心的地点。
3.电力线路
电力线路又称输电线。电力线路的作用是输 送电能,并把发电厂、变配电所和电能用户连接 起来。
电力线路按其用途及电压等级分为输电线路 和配电线路。电压在35 kV及以上的电力线路称 为输电线路;电压在10 kV及以下的电力线路称 为配电线路。电力线路按其架设方法可分为架空 线路和电缆线路;按其传输电流的种类又可分为 交流线路和直流线路。
4.电能用户
电能用户又称电力负荷。在电力系统中,一 切消费电能的用电设备均称为电能用户。
用电设备按其用途可分为动力用电设备(如电 动机等)、工艺用电设备(如电解、电镀、冶炼、 电焊、热处理等)、电热用电设备(如电炉、干燥 箱、空调器等)、照明用电设备和试验用电设备等, 它们将电能转换为机械能、热能和光能等不同形 式,以满足生产、生活的不同需要。
供配电系统基本知识和运行方式
1.1 供配电系统概述 1.2 额定电压及供电质量 1.3 电力系统中性点运行方式
1.1 供配电系Байду номын сангаас概述
1.1.1 电力系统的基本概念及组成
电能是现代人们生产和生活的重要能源。 建筑供配电就是指建筑所需电能的供应和分 配问题。 电力系统是由发电厂、电力网和电能用户组 成的一个发电、输电、变配电和用电的整体。图 1.1所示是电力系统的组成。 电力系统中的各级电压线路及其联系的变配 电所,称为电力网。
(3) 优质应满足电能用户对电压质量和频 率等方面的要求。
(4) 经济应使供电系统的投资少、运行费 用低,并尽可能地节约电能和减少有色金属的消 耗量。
1.2 额定电压及供电质量
1.2.1 额定电压
所谓额定电压,就是用电设备、发电机、变压 器正常运行并具有最经济的工作电压,也就是正常 情况下所规定的电压。
4.电力变压器的额定电压
(1)变压器一次绕组的额定电压
当变压器直接与发电机相连,如图1.8中变压 器T1,则其一次绕组的额定电压应与发电机额定 电压相同,即高于同级线路额定电压5%;当变 压器不与发电机相连,而是连接在线路上,如图 1.8中变压器T2,则可将变压器看做是线路上的 用电设备,因此其一次绕组额定电压应与线路额 定电压相同。
图1.2 二次变压供电方式
2.一次变压的供电系统
(1) 具有高压配电所的一次变压系统
一般中型建筑或建筑群多采用6~10 kV电源 进线,经高压配电所将电能分配给各分变电所, 由分变电所将6~10 kV电压降至380/220 V,供低 压用电设备使用。同样,高压用电设备直接由高 压配电所的6~10 kV母线供电,如图1.3所示。
图1.1 电力系统的组成
1.1.2 供配电系统的组成
建筑供配电系统是指所需的电力能源从进入 建筑物(或小区)开始到所有用电设备终端的整 个电路。
建筑供配电系统由总降压变电所(或高压配电 所)、高压配电线路、分变电所、低压配电线路及 用电设备组成。
1.二次变压的供电系统 大型建筑群和某些
负荷较大的中型建筑, 一般采用具有总降压变 电所的二次变压供电系 统,如图1.2所示。
(2) 高压深入负荷中心的一次变压系统
对于某些中小型建筑或建筑群,如果本地电 源电压为35 kV,且各种条件允许时,可直接采 用35 kV作为配电电压,将35 kV线路直接引入靠 近负荷中心的变电所,再由车间变电所一次变压 为380/220 V,供低压用电设备使用,如图1.4所 示。
(3) 只有一个变电所的供电系统
对于小型建筑或建筑群,由于用电较少,通 常只设一个将6~10 kV电压降为380/220 V电压的 变电所,如图1.5所示。
3.低压供电的小型供电系统
某些小型建筑或建筑群也采用380/220 V低压 电源进线,只需设置一个低压配电室,将电能直 接分配给各低压用电设备使用,如图1.6所示。
图1.3 具有高压配电所的供电系统
3.发电机的额定电压
由于同一等级电压的线路允许电压损耗为±5 %,即整个线路允许有10%的电压损耗,因此, 为了维持线路首端与末端平均电压的额定值,线 路首端(电源端)电压应比线路额定电压高5%,而 发电机是接在线路首端的,所以规定发电机的额 定电压高于同级线路额定电压5%,用以补偿线 路上的电压损耗,如图1.7所示。
图1.4 高压深入负荷中心的一次变压系统
图1.5 只有一个降压变电所的供电系统 (a) 装有一台电力变压器;(b) 装有两台电力变压器
图1.6 低压进线的小型供电系统
1.1.3 供配电的基本要求
(1) 安全在电能的供应、分配和使用中, 不应发生人身事故和设备事故。
(2) 可靠应满足电能用户对供电可靠性的 要求。
(2) 变压器二次绕组的额定电压
变压器二次绕组的额定电压是指变压器一次 绕组接上额定电压而二次绕组开路时的电压,即 空载电压。变压器在满载运行时,二次绕组内约 有5%的阻抗电压降,因此分两种情况讨论。
国家标准规定的三相交流电网和电气设备的额 定电压如表1.1所示(见P5)。 1.电力线路的额定电压
电力线路的额定电压等级是国家根据国民经济 发展的需要及电力工业的水平,经全面技术经济分 析后确定的,它是确定各类用电设备额定电压的基 本依据。
2.用电设备的额定电压
用电设备运行时,电力线路上要有负荷电流 流过,因而在电力线路上引起电压损耗,造成电 力线路上各点电压略有不同,如图1.7所示。但成 批生产的用电设备,其额定电压不可能按使用地 点的实际电压来制造,而只能按线路首端与末端 的平均电压即电力线路的额定电压UN来制造。 所以用电设备的额定电压与同级电力线路的额定 电压是相等的。
