污泥浓缩池设计计算

污泥浓缩池设计计算

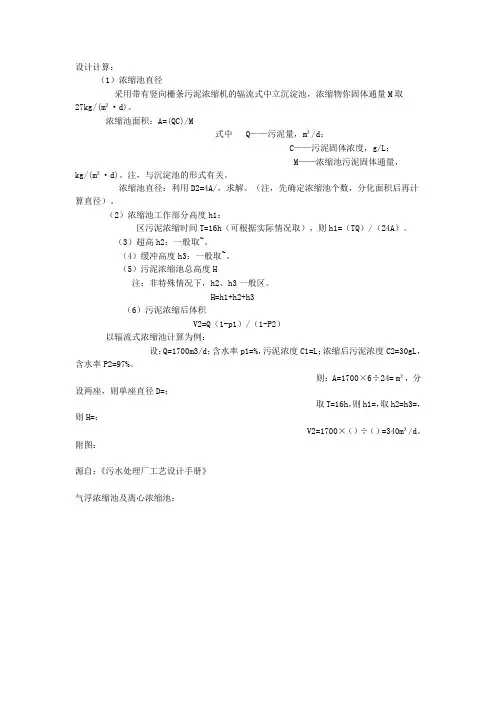

设计计算:
(1)浓缩池直径
采用带有竖向栅条污泥浓缩机的辐流式中立沉淀池,浓缩物你固体通量M取
27kg/(m²·d)。

浓缩池面积:A=(QC)/M
式中 Q——污泥量,m³/d;
C——污泥固体浓度,g/L;
M——浓缩池污泥固体通量,
kg/(m²·d)。

注,与沉淀池的形式有关。

浓缩池直径:利用D2=4A/,求解。

(注,先确定浓缩池个数,分化面积后再计算直径)。

(2)浓缩池工作部分高度h1:
区污泥浓缩时间T=16h(可根据实际情况取),则h1=(TQ)/(24A)。

(3)超高h2:一般取~。

(4)缓冲高度h3:一般取~。

(5)污泥浓缩池总高度H
注:非特殊情况下,h2、h3一般区。

H=h1+h2+h3
(6)污泥浓缩后体积
V2=Q(1-p1)/(1-P2)
以辐流式浓缩池计算为例:
设:Q=1700m3/d;含水率p1=%,污泥浓度C1=L;浓缩后污泥浓度C2=30gL,含水率P2=97%。

则:A=1700×6÷24= m²,分设两座,则单座直径D=;
取T=16h,则h1=,取h2=h3=,则H=;
V2=1700×()÷()=340m³/d。

附图:
源自:《污水处理厂工艺设计手册》
气浮浓缩池及离心浓缩池:。
