abb-acs510-变频器标准宏快速调试说明

合集下载

abb变频器acs510说明书

abb变频器acs510说明书

abb变频器acs510说明书
ABB变频器ACS510的说明书包含了许多重要的信息,以下是一些主要内容:
1. 介绍:该部分主要介绍了变频器的用途、工作原理、技术参数等信息。

2. 安装与调试:详细介绍了如何安装和使用ABB变频器ACS510,包括电源接入、控制线路连接、参数设置等步骤。

3. 功能与操作:该部分详细介绍了变频器的各种功能,如启动、停止、调速等,以及如何通过操作面板或外部信号进行控制。

4. 维护与保养:提供了变频器的日常维护和保养建议,以确保其长期稳定运行。

5. 故障排除:提供了常见故障的排除方法,以及在遇到问题时如何联系售后服务。

具体来说,如果需要知道拨码开关的具体设置方法,可以在说明书中查找相关内容,具体页码可以根据版本不同而不同。

同时,建议参考相关技术手册和用户手册以获取更全面的信息。

如果您遇到问题,可以联系ABB售后部门获取更具体的帮助。

ABB510(PID)变频调试参数

ABB510(PID)变频调试参数

ABBACS510低压交流传动变频器PID控制恒压的设置方法1、必须设置成远程控制模式才可以用电气柜上的二档开关控制变频器的手动电位器调频、停止和根据端子AI1反馈量PID控制。

这步需要按变频器操作面板上的LOC/REM按钮,按此按钮使变频器屏幕上左方显示REM。

2、设置99组应用宏中的9902为PID宏。

3、若硬件端子上远传压力表接在AI1上,则设置

400欧
PID
是压力表的反馈值,例如40%。

这个状态非常有用,有了它,你不需要再换算。

5、将4011数据设置成比0130中反馈值大的某数,比如0130为40%,将4011(PID设定值功能项)设置成50%,此时变频器开车,再看0130状态,由于反馈值在增大以趋近于50%,此过程观察压力表是否达到你需要的压力,并记住当达到你需要的压力时0130的数值,并将等值的数输入
到4011中,即可实现PID控制。

若所需压力的反馈量不在40%-50%这个区间,用此方法再调大4011中的数值,并用我刚才所叙述的方法调试,直到满意为止。

PID设置算是初步完成了。

6、用以上方法设置好以后,你会发现电机总是在变频器的低频下运行,这样即功耗大,又损耗电机。

那么我们需要把4022设置成7,具体功能看说明。

再把4025设置一个偏差数。

注:1、表格中没注明的参数,可不用设定。

2、压力给定值由参数4011组设定:4公斤对应40%;
5公斤对应50%,依此类推。

3、4019组参数根据远传压力表量程而设定:压力表量程为1.6Mpa时,设为160%;压力表量程为2.5Mpa时,
设为250%,依此类推。

ABB-ACS510标准宏快速调试-

ABB-ACS510标准宏快速调试-

5 .变频器主要设置
ACS510变频器
调试过程:
通电以后,显示主画面,按【ENT】键转换到【REF】,通过【上/下按钮】改变到【PAR】,按【ENT】键转换到【--01--】,按【上/下按钮】键转换到【--99--】,按【ENT】键转换到【9901】,按【上/下按钮】转换到【9902】,按【ENT】键转换到【1】,继续按【ENT】键数值【1】闪烁,按【上/下按钮】键来改变数值大小到【1】——即选择标准控制宏;按【ENT】键保存参数,按同样的方法改变以下参数:
【9901】=1(语言0=英文,1=中文)
【9902】=1(标准宏控制)
【9905】=(电机的额定电压)
【9906】=(电机的额定电流)
【9907】=(电机的额定频率)
【9908】=(电机的额定转速)
【9909】=(电机的额定功率)
【1103】=2(控制盘给定),=1(AI1给定),=2(AI2给定)
【1301】=20%
【1302】=100%
【2002】=15S(加速时间)
【2003】=10S(减速时间)
【2007】=0HZ(电机运行时的最小频率)【2008】=50HZ(电机运行时的最大频率)。

ABB-ACS510变频器参数设置

ABB-ACS510变频器参数设置

2021/10/10
24
9907 MOTOR NOM FREQ ( 电机额定频率) 定义电机额定频率。
• 范围: 10...500 Hz ( 通常是 50 或60 Hz)。 • 设定频率点,使得变频器输出电压在该点时等于电机额定
电压。
• 弱磁点= 电机额定频率X 供电电压/ 电机额定电压。
2021/10/10
2021/10/10
27
2021/10/10
28
Group 10: 输入指令 这组参数所含内容: • 定义用于控制起停,方向的外部控制源 ( 外部1 和 外部2) 。 • 电机方向锁定或允许电机正反转。
1001 EXT1 COMMANDS (外部1 命令) 定义外部控制 1 (EXT1) – 设定起、停和方向。 0 = NOT SEL – 没有外部命令源控制起、停和方向。 1 = DI1 2- 线控制起停 。 • DI1 控制起/ 停。 (DI1 得电= 起动; DI1 断电= 停止)。 • 参数 1003 定义方向。选择 1003 = 3 ( 双向) 等效于 1003 = 1 ( 正向)。 2 = DI1, 2 2- 线控制起停、方向。 • DI1 控制起/ 停。 (DI1 得电= 起动; DI1 断电= 停止)。 • DI2 控制方向( 参数1003 应该设为3 ( 双向))。 (DI2 得电= 反转; 失电= 正转)。
2021/10/10
33
1102 EXT1/EXT2 SEL (外部1/外部2 选择)
• 此参数用于选择 外部1/ 外部2。 这样,定义了相关的起停和方向指令 以及给定。
• 0 = 外部1 – 选择外部控制1 (外部1)。 • •参见1001 EXT1 COMMANDS 定义外部1的起 / 停 / 方向。 • •参见1103 REF1 SELECT 定义 外部1的给定。 • 1 = DI1 – DI1的状态决定了外部1/外部2的取向。(DI1 得电= 外部2;

ABB-ACS510-变频器标准宏快速调试说明

ABB-ACS510-变频器标准宏快速调试说明

ABB-ACS510-变频器标准宏快速调试说明ABB变频器配有一个图形显示终端(即参数设定和就地控制面板),其包括图形显示器(显示各种参数)。

操作说明:通电以后,显示主画面,按【ENT】键转换到【REF】,通过【上/下按钮】改变到【PAR】,按【ENT】键转换到【--01--】,按【上/下按钮】键转换到【--99--】,按【ENT】键转换到【9901】,按【上/下按钮】转换到【9902】,按【ENT】键转换到【1】,继续按【ENT】键——即选择标准控制宏;数值【1】闪烁,按【上/下按钮】键来改变数值大小到【1】按【ENT】键保存参数,按同样的方法改变以下参数:【9901】=1(语言0=英文,1=中文)【9902】=1(标准宏控制)【9905】=(电机的额定电压)【9906】=(电机的额定电流)【9907】=(电机的额定频率)【9908】=(电机的额定转速)【9909】=(电机的额定功率)【1103】=0(控制盘给定),=1(AI1给定),=2(AI2给定)【1301】=20%【1302】=100%【2002】=15S(加速时间)【2003】=10S(减速时间)【2007】=25HZ(电机运行时的最小频率)【2022】=50HZ(电机运行时的最大频率)AI2所对应的跳线开关拨至1位置。

注意:在接入模拟量信号为电流时需将AI1、如果是电压,则拨至U位置。

【9901】=1(语言0=英文,1=中文)【9902】=6(PID控制)【9905】=(电机的额定电压)【9906】=(电机的额定电流)【9907】=(电机的额定频率)【9908】=(电机的额定转速)【9909】=(电机的额定功率)【1103】=1(AI1给定),=2(AI2给定)——(模拟量输入位置选择)【1301】=20%,【1302】——模拟量的范围(4MA对应值为20%,0MA 对应0%)(此两项为AI1输入电流时设置)【1304】=20%,【1304】——模拟量的范围(4MA对应值为20%,0MA 对应0%)(此两项为AI2输入电流时设置)。

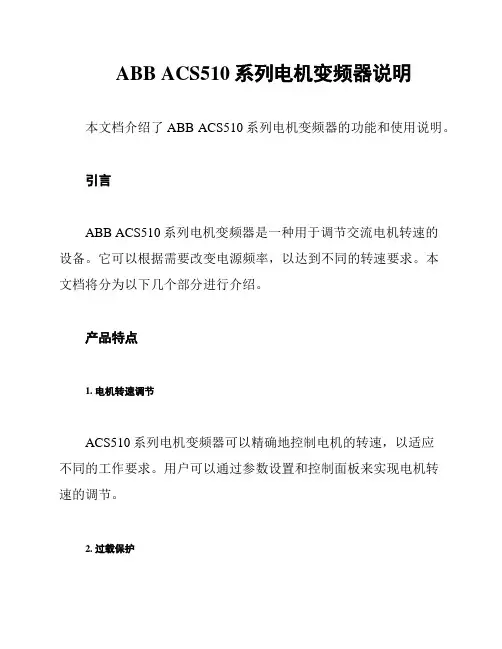

ABB ACS510系列电机变频器说明

ABB ACS510系列电机变频器说明

ABB ACS510系列电机变频器说明本文档介绍了ABB ACS510系列电机变频器的功能和使用说明。

引言ABB ACS510系列电机变频器是一种用于调节交流电机转速的设备。

它可以根据需要改变电源频率,以达到不同的转速要求。

本文档将分为以下几个部分进行介绍。

产品特点1. 电机转速调节ACS510系列电机变频器可以精确地控制电机的转速,以适应不同的工作要求。

用户可以通过参数设置和控制面板来实现电机转速的调节。

2. 过载保护ACS510系列电机变频器配备了过载保护功能,可以监测并保护电机免受过大负载的损害。

当电流超过设定的阈值时,变频器会自动采取保护措施,如降低输出电压或停止电机运行。

3. 过压保护变频器还具有过压保护功能,当电压超过设定范围时会自动采取措施,以防止电机和其他设备受到损坏。

4. 故障诊断ACS510系列电机变频器具备故障诊断功能,可以检测并报告电机和变频器可能出现的故障。

用户可以通过故障代码和报警信息来判断故障原因,并采取相应措施进行修复。

使用说明1. 参数设置在首次安装和使用ACS510系列电机变频器时,用户需要根据实际需求进行参数设置。

通过控制面板或者连接到计算机上的配置软件,用户可以设置电机转速、保护参数、通信设置等。

2. 运行控制ACS510系列电机变频器提供了多种运行模式和控制选项,用户可以选择适合自己需求的模式进行控制。

通过控制面板或者外部信号输入,用户可以启动、停止、暂停电机运行,调整转速等。

3. 维护和保养为了保持ACS510系列电机变频器的正常运行,用户需要进行定期的维护和保养工作。

这包括清洁设备表面、检查电缆连接、定期更换耗损件等。

总结ABB ACS510系列电机变频器是一款功能强大、易于使用的设备,可以满足不同的电机转速调节需求。

通过本文档的介绍,用户可以了解到其主要特点和使用说明,帮助用户正确、高效地使用该设备。

ABB-ACS510-变频器标准宏快速调试说明

ABB-ACS510-变频器标准宏快速调试说明

宏(计算机术语)计算机科学里的宏(Macro),是一种批量批处理的称谓。

一般说来,宏是一种规则或模式,或称语法替换,用于说明某一特定输入(通常是字符串)如何根据预定义的规则转换成对应的输岀(通常也是字符串)。

这种替换在预编译时进行,称作宏展开什么是宏所谓宏,就是一些命令组织在一起,作为一个单独命令完成一个特定任务。

Microsoft Word中对宏定义为:“宏就是能组织到一起作为一独立的命令使用的一系列word命令,它能使日常工作变得更容易"。

Word使用宏语言Visual Basic将宏作为一系列指令来编写。

计算机科学里的宏是一种抽象的,根据一系列预定义的规则替换一定的文本模式。

Excel办公软件自动集成了“ VBA高级程序语言,用此语言编制出的程序就叫“宏”。

使用“VBA需要有一定的编程基础,并且还会耗费大量的时间,因此,绝大多数的使用者仅使用了Excel的一般制表功能,很少使用到“ VBA。

解释器或编译器在遇到宏时会自动进行这一模式替换。

对于编译语言,宏展开在编译时发生,进行宏展的工具常被称为宏展开器。

宏这一术语也常常被用于许多类似的环境中,它们是源自宏展开的概念,这包括键盘宏和宏语言。

绝大多数情况下,“宏”这个词的使用暗示着将小命令或动作转化为一系列指令。

宏的用途在于自动化频繁使用的序列或者是获得一种更强大的抽象能力--但这常常是一回事。

计算机语言如C或汇编语言有简单的宏系统,由编译器或汇编器的预处理器实现。

C的宏预处理器的工作只是简单的文本搜索和替换,使用附加的文本处理语言如M4, C程序员可以获得更精巧的宏。

Lisp类语言如Common Lisp和Scheme有更精巧的宏系统:宏的行为如同是函数对自身程序文本的变形,并且可以应用全部语言来表达这种变形。

一个C宏可以定义一段语法的替换,然而一个Lisp的宏却可以控制一节代码的计算。

获得了控制代码的执行顺序(见惰性计算和非限制函数)的能力,使得新创建的语法结构与语言内建的语法结构不可区分。

ABB_ACS510变频器参数设置

ABB_ACS510变频器参数设置

ABB_ACS510变频器参数设置ABBACS510变频器是一款先进的电力控制设备,用于调节交流电机的转速和扭矩。

该变频器具有多种参数设置,可以根据实际需求来优化电机运行效率和性能。

1.基本参数设置:-电源电压与频率:ACS510变频器支持多种电源电压和频率,如220V/380V/440V等,可以根据实际应用环境选择合适的电源电压和频率。

-额定输出电流:根据电机的额定电流选择相应的变频器型号和额定输出电流,确保变频器输出能够满足电机的工作要求。

2.模式设置:-控制模式:ACS510变频器支持多种控制模式,如速度控制模式、扭矩控制模式、位置控制模式等。

根据实际应用需求选择合适的控制模式。

-加速时间和减速时间:根据电机负载情况和应用要求设置合适的加速时间和减速时间,以达到最佳的运行效果。

3.电机参数设置:-额定功率和额定转速:根据电机的额定功率和额定转速设置变频器相关参数,确保变频器输出能够满足电机的额定工作要求。

-极数和极数系数:根据电机的极数和极数系数设置变频器相关参数,以确保变频器输出的电压和频率的合理匹配。

4.保护参数设置:-过载保护:根据变频器的额定电流和设备的额定负载选择合适的过载保护参数,以保护变频器和电机免受过载损害。

-温度保护:根据电机和环境的温度情况设置合适的温度保护参数,以避免电机过热造成的损坏。

5.控制信号设置:-输入信号:根据实际应用需求设置变频器的输入信号参数,如启动/停止信号,前进/后退信号,加速/减速信号等。

-输出信号:根据实际应用需求设置变频器的输出信号参数,如运行指示信号、故障指示信号、报警信号等。

6.通信设置:- 网络协议:根据实际应用环境选择合适的通信网络协议,如Modbus、Profibus等,以实现与其他设备的数据交互和远程控制。

-通信参数:根据通信网络协议设置相关参数,如通信速率、从站地址等,在与其他设备进行通信时确保数据传输的可靠性和稳定性。

7.其他参数设置:-V/F曲线设置:根据电机运行要求选择合适的V/F曲线,以实现最佳的速度和转矩控制效果。

ABB变频器ACS510操作手册

ABB变频器ACS510操作手册

ABB变频器ACS510操作手册简介本操作手册提供了ABB变频器ACS510的详细说明,旨在帮助用户正确使用和操作该变频器。

本手册适用于ACS510变频器的所有型号和版本。

安全须知在安装和操作ACS510变频器之前,请务必仔细阅读本章节,以确保您的安全和设备的正常运行。

本章节包括了关于电气和机械安全的重要提示和建议。

变频器概述本章节提供了ACS510变频器的概述,包括其主要特点、功能和应用范围。

您将了解到该变频器的主要参数和性能指标。

安装与连接本章节详细介绍了ACS510变频器的安装和连接步骤。

您将了解到正确的电源接线、控制器连接和信号线连接方法。

此外,本章节还提供了有关地面接线和散热的重要提示。

参数设置本章节介绍了ACS510变频器的参数设置步骤。

您将了解到如何设置变频器的运行参数和保护参数,以适应不同的应用需求。

此外,本章节还提供了一些常见设置问题的解答。

运行与维护本章节详细说明了ACS510变频器的运行和维护方法。

您将了解到如何启动和停止变频器,如何监测和调整变频器的运行状态,以及如何进行日常的维护保养。

故障诊断与排除本章节提供了ACS510变频器故障诊断和排除的方法。

您将了解到常见故障的原因和解决方案,以及如何使用诊断工具和故障代码。

技术规格本章节列出了ACS510变频器的技术规格和性能参数。

您将了解到该变频器的输入和输出参数范围,电气和机械性能指标,以及环境要求。

常见问题解答本章节收集了一些常见问题和解答,以帮助用户更好地使用ACS510变频器。

如果您在操作该变频器时遇到问题,可以参考本章节寻找解决方案。

其他资源以上为《ABB变频器ACS510操作手册》的内容概览,更详细的说明请参阅实际文档。

希望本手册能够帮助您顺利使用和操作ACS510变频器,如有任何疑问或需求,请联系ABB技术支持部门。

acs510变频器参数设置[精解]

acs510变频器参数设置[精解]

ACS510装置参数设置(一)基本参数设置Group99: 启动数据99.01 选择语言99.02 选择宏99.05 额定电压(见铭牌)99.06 额定电流(见铭牌)99.07 额定频率(见铭牌)99.08 额定转速(见铭牌)99.09 额定功率(见铭牌)Group 01: 运行数据Group 03: 现场总线实际信号Group 04: 故障记录Group 10: 输入指令10.01 EXT1 装置控制源选择10.02 EXT2 装置控制源选择10.03 电机方向定义:DIRECTION (转向)1 = FORWARD( 正转)-方向固定为正转。

2 = REVERSE( 反转)-方向固定为反转。

3 = REQUEST( 双向)-方向可以通过命令切换Group 11: 给定选择11.01 控制盘给定值类型选择REF1=RPM/REF2=%11.02 EXT1/EXT2源选择 0=EXT1,1=EXT211.03 EXT1 速度源选择11.04 REF1 MIN(给定1最小值,单位Hz)11.05 REF1 MAX(给定1最大值,单位Hz)11.06 EXT2 速度源选择11.07 REF2 MIN(给定2最小值)11.08 REF2 MAX(给定2最大值)Group 12: 恒速运行12.01 恒速源设定12.02 恒速值01设定12.03 恒速值02设定12.04恒速值03设定12.05 恒速值04设定12.06恒速值05设定12.07 恒速值06设定12.08 恒速值07设定Group 13: 模拟输入13.01 MINIMUM AI1 (AI1 低限,单位%)13.02 MAXIMUM AI1 (AI1 高限,单位%)13.03 FILTER AI1 (AI1 滤波时间)13.04 MINIMUM AI2 (AI2低限)13.05 MAXIMUM AI2 (AI2 高限)13.06 FILTER AI2 (AI2 滤波时间)Group 14: 继电器输出14.01 DO1设置14.02 DO2设置14.03 DO3设置Group 15: 模拟输出15.01 AO1 CONTENT SEL (AO1 赋值)15.02 AO1 CONTENT MIN (AO1 赋值低限) 15.03 AO1 CONTENT MAX (AO1 赋值高限) 15.04 MINIMUM AO1 (AO1 最小值)15.05 MAXIMUM AO1 (AO1 最大值)15.06 FILTER AO1 (AO1 滤波时间)15.07 AO2 CONTENT SEL (AO2 赋值)15.08 AO2 CONTENT MIN (AO2 赋值低限) 15.09 AO2 CONTENT MAX (AO2 赋值高限) 15.10 MINIMUM AO2 (AO2 最小值)15.11 MAXIMUM AO2 (AO2 最大值)15.12 FILTER AO2 (AO2 滤波时间)Group 16: 系统控制16.01 RUN ENABLE ( 运行允许)16.02 PARAMETER LOCK ( 参数锁定)16.03 PPASS CODE ( 密码)16.04 故障复位源选择16.05 USER PAR SET CHG ( 用户参数切换) 16.06 LOCAL LOCK ( 本地锁定)16.07 PARAM. SAVE ( 参数存储)16.08 START ENABLE 1 (起动允许1)16.09 START ENABLE 2 (起动允许2)16.10 DISPLAY ALARMS (显示报警)Group 17: 超越模式Group 20: 限幅20.03 MAX CURRENT( 最大电流)20.05 OVERVOLT CTRL ( 过压调节器)20.06 UNDERVOLT CTRL ( 欠压调节器) 20.07 MINIMUM FREQ (最小频率)20.08 MAXIMUM FREQ (最大频率)Group 21: 起动/ 停止21.01 START FUNCTION ( 起动功能)21.02 STOP FUNCTION ( 停车功能)21.03 DC MAGN TIME ( 直流磁化时间) 21.04 DC CURR CTL (直流电流控制)21.06 DC CURR REF (直流电流给定)21.07 DC BRAKE TIME ( 直流制动时间) 21.08 START INHIBIT ( 禁止起动)21.09 EM STOP SEL ( 急停选择)21.10 TORQ BOOST CURR ( 转矩提升电流) Group 22: 加速/ 减速22.01 ACC/DEC 1/2 SEL ( 加减速曲线选择) 22.02 ACCEL TIME 1设定22.03 DECEL TIME 1设定22.04 RAMP SHAPE 1 ( 速度曲线形状 1) 22.05 ACCEL TIME 2设定22.06 DECEL TIME 2设定22.07 RAMP SHAPE 2 ( 速度曲线形状 2) 22.08 EM DEC TIME ( 急停减速时间)22.09 RAMP INPUT 0 ( 积分器输入置零) Group 25: 危险频率Group 26: 电机控制Group 30: 故障功能Group 31: 自动复位Group 32: 监控器Group 33: 信息Group 34: 控制盘显示Group 35: 电机温度Group 40: 过程PID设置1Group 41: PID控制2Group 42: 外部/修正PIDGroup 51: 外部通讯模块Group 53: 内置通讯协议Group 81: PFC 控制Group 98: 可选件(二)默认宏参数列表。

acs510变频器标准宏和pid参数设置

acs510变频器标准宏和pid参数设置

acs510变频器标准宏和pid参数设置
1)通过变频器的PID功能进行压力调节,变频器参数应用选PID 应用,接线按照手册中PID应用的接线图,反馈压力信号接AI2,设定值信号接AI1(比如用电位器,,或者不接,参数选内部设定值就可以4010=0),参数组99组电机参数及参数应用宏选择,参数
40PID参数设置及设定值反馈值,选择通道,上下限设置,都需要设置,具体参考说明书,起停10组,11组,13组AI输入信号上下限。

这些参数需要根据接线和信号类型进行选择。

2)通过S7-200的PID功能去调节变频器,变频器只做为执行器使用,变频器参数应用选标准宏就可以,参数99组,10组,11组,13组依据接线方式和信号类型设定一下就可以。

如果用过ABB变频器,ABB变频器参数设置还算比较容易的,相关的参数基本都在一块,连起来也比较好理解。

设置这些参数只要测试运行一下就可以改过来的。

1。

ACS510调试说明

ACS510调试说明

ABB ACS510变频器的调试(1.1kW----110kW)一、ACS510变频器的控制盘1.助手型控制盘(见《ACS510-01用户手册》05年版P27~P35)下图描述了助手型控制盘的按键功能和显示信息。

2.基本型控制盘(见《ACS510-01用户手册》05年版P36~P40) 下图描述了基本型控制盘的按键功能和显示信息。

二、在默认宏下的基本调试下面调试均以助手型控制盘的ABB标准宏为例。

①在变频器通电之前,检查确认功率电缆、控制端子的接线正确无误。

下图的是ABB标准宏的端子接线与定义图。

②变频器通电后,在默认的ABB标准宏(9902=1)下,按键切换至本地控制模式下,此时液晶显示屏左上角显示“LOC”。

③按MENU/ENTER键进入参数菜单,根据电机铭牌上的参数在99组设置电机参数:z9905(电机额定电压)z9906(电机额定电流)z9907(电机额定频率)z9908(电机额定转速)z9909(电机额定功率)④按下START键起动电机。

再按住△或▽键调整给定频率,观察液晶显示屏左上角,显示变频器和电机的旋转状态标记“(正转)”或“(反转)”在旋转,同时电机旋转。

⑤若电机转向与要求不一致,通常有以下两种方法改变转向:z改变任意两相电机电缆;(推荐使用)z更改参数1003,把原先FORWARD(正转)改为REVERSE(反转),原先REVERSE(反转)改为FORWARD(正转)。

(建议不用)⑥按下STOP键停止电机,等到显示屏的旋转状态标记“(正转)”或“(反转)”停止转动后,再按键切换至远程控制模式下,此时液晶显示屏左上角显示“REM”。

⑦送一个外部起动信号至DI1,使电机起动。

再调整连接于AI1的模拟电位器,改变给定速度,观察液晶显示屏左上角,显示变频器和电机的旋转状态标记“(正转)”或“(反转)”在旋转,同时电机旋转。

⑧送一个外部换向信号至DI2,电机将换向旋转。

⑨送一个外部恒速信号至DI3,电机将以5Hz恒速旋转。

ABBACS510变频器的PID宏完整的调试步骤

ABBACS510变频器的PID宏完整的调试步骤
4014---1 ACT1为反馈信号
4016---2 定义AI2为ACT1
说明,如果有采用MODBUS协议,读取0130(PID1的反馈值),会造成4014跳变,无法进行PID调试,尽量读取别的数值。
1002----1 DI1,2线控制启停
1101----2 百分比给定
1102----7 选择外部2控制,也就是EXT2
1106----19 给定值来源于PID1输出
1304----20%ຫໍສະໝຸດ AI2低限1305---100% AI2高限
1601---1 定义DI1为允许启动信号
4010---19 内部给定(我们是触摸屏通过通讯给定)
说明如果有采用modbus协议读取0130pid1的反馈值会造成4014跳变无法进行pid调试尽量读取别的数值
ABBACS510变频器的PID宏完整的调试步骤
经过一天的调试,现在分享下ACS510 的PID宏完整的调试步骤:
压力变送器4-20MA接到AI2, 量程0-10BAR. (量程可以不管)
9902----6 启用PID宏

abb acs510标准宏

abb acs510标准宏

abb acs510标准宏ABB ACS510标准宏。

ABB ACS510是一款性能稳定、功能强大的变频器,广泛应用于各种工业控制系统中。

在ACS510的使用过程中,我们经常需要使用标准宏来实现一些特定的功能。

本文将详细介绍ABB ACS510标准宏的相关内容,帮助用户更好地理解和应用这一功能。

首先,我们需要了解标准宏的概念。

标准宏是一种预先定义好的程序,可以直接在ACS510变频器中调用,用于实现一些常见的功能,比如启动、停止、加速、减速等。

使用标准宏可以大大简化编程过程,提高工作效率。

在实际应用中,我们可以通过ABB ACS510的控制面板或者连接的PC进行标准宏的设置和调用。

首先,我们需要进入参数设置界面,找到标准宏相关的参数。

然后,根据具体的需求,选择相应的标准宏,并进行参数设置。

最后,保存设置并退出参数设置界面,即可完成标准宏的调用。

除了使用已经定义好的标准宏外,ACS510还支持用户自定义标准宏。

用户可以根据自己的需求,编写自定义的标准宏程序,并将其上传到ACS510中。

这样一来,就可以实现更加个性化的功能,满足特定的控制需求。

在使用标准宏时,需要注意一些常见的问题。

首先,要确保所选择的标准宏与ACS510的型号和软件版本相匹配,否则可能会出现不兼容的情况。

其次,要仔细阅读标准宏的相关文档和说明,了解其具体的功能和参数设置方法。

最后,要进行充分的测试和调试,确保标准宏的功能正常运行。

总的来说,ABB ACS510标准宏是一项非常实用的功能,可以帮助用户快速、方便地实现各种控制任务。

通过本文的介绍,相信大家对ACS510标准宏有了更深入的了解,能够更好地应用于实际工作中。

希望本文对大家有所帮助,谢谢阅读!。

ABB-ACS510-变频器标准宏快速调试说明

ABB-ACS510-变频器标准宏快速调试说明

ABB-ACS510-变频器标准宏快速调试说明宏(计算机术语)计算机科学里的宏(Macro),是一种批量批处理的称谓。

一般说来,宏是一种规则或模式,或称语法替换,用于说明某一特定输入(通常是字符串)如何根据预定义的规则转换成对应的输岀(通常也是字符串)。

这种替换在预编译时进行,称作宏展开什么是宏所谓宏,就是一些命令组织在一起,作为一个单独命令完成一个特定任务。

Microsoft Word中对宏定义为:“宏就是能组织到一起作为一独立的命令使用的一系列word命令,它能使日常工作变得更容易"。

Word使用宏语言Visual Basic将宏作为一系列指令来编写。

计算机科学里的宏是一种抽象的,根据一系列预定义的规则替换一定的文本模式。

Excel办公软件自动集成了“ VBA高级程序语言,用此语言编制出的程序就叫“宏”。

使用“VBA需要有一定的编程基础,并且还会耗费大量的时间,因此,绝大多数的使用者仅使用了Excel的一般制表功能,很少使用到“ VBA。

解释器或编译器在遇到宏时会自动进行这一模式替换。

对于编译语言,宏展开在编译时发生,进行宏展的工具常被称为宏展开器。

宏这一术语也常常被用于许多类似的环境中,它们是源自宏展开的概念,这包括键盘宏和宏语言。

绝大多数情况下,“宏”这个词的使用暗示着将小命令或动作转化为一系列指令。

宏的用途在于自动化频繁使用的序列或者是获得一种更强大的抽象能力--但这常常是一回事。

计算机语言如C或汇编语言有简单的宏系统,由编译器或汇编器的预处理器实现。

C的宏预处理器的工作只是简单的文本搜索和替换,使用附加的文本处理语言如M4, C程序员可以获得更精巧的宏。

Lisp类语言如Common Lisp和Scheme有更精巧的宏系统:宏的行为如同是函数对自身程序文本的变形,并且可以应用全部语言来表达这种变形。

一个C宏可以定义一段语法的替换,然而一个Lisp的宏却可以控制一节代码的计算。

ACS510变频器调试步骤

ACS510变频器调试步骤

ABB变频器ACS510调试步骤
1、调试前根据原理图对照变频器接线端
子,确定变频器输入4~20mA信号接在那
个通道。

(共两个通道为AI1、AI2)
2、拆开变频器外壳观察拨码开关选择电
流信号还是电压信号,选择那个通道。

(拨
码开关与输入信号通道相同AI1、AI2,信
号类型相同电压或电流信号)
3、外壳拆法将显示屏拔出,显示屏下有
个螺丝拧开即可拆下外壳。

(显示屏可以
热插拔)
ABB AC510变频器外观图
4、在菜单中找出9902 代码为应用宏选择手/自动。

5、在菜单中找到1103代码为给定值1选择。

(根据输入接线通道通道选择对应的AI1或AI2)。

1104代码为给定值1下限频率(0 HZ);1105代码为给定值1上限频率(50 HZ)。

1107代码为给定值2下限0.0%;1107代码为给定值2上限 100%。

(0~50Hz对应0%~100%)
6、找到1504代码为反馈模拟量输出下限,设置为4mA;1505代码为反馈模拟量输出上限,
设置为20mA。

7、参数设置完成打到远程DCS或PLC给4~20mA
信号观察变频器给定百分比和和反馈频率。

(给定与反馈对应即可)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

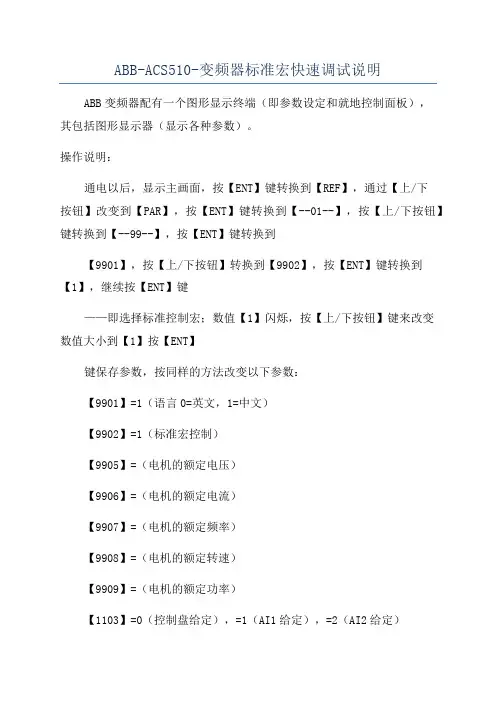

A B B-A C S510-变频器
标准宏快速调试说明-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
有代码的ABB-ACS510-变频器标准宏快速调试说明
ABB变频器配有一个图形显示终端(即参数设定和就地控制面板),其包括图形显示器(显示各种参数)。

操作说明:
通电以后,显示主画面,按【ENT】键转换到【REF】,通过【上/下按钮】改变到【PAR】,按【ENT】键转换到【--01--】,按【上/下按钮】键转换到【--99--】,按【ENT】键转换到【9901】,按【上/下按钮】转换到【9902】,按【ENT】键转换到【1】,继续按【ENT】键数值【1】闪烁,按【上/下按钮】键来改变数值大小到【1】——即选择标准控制宏;按【ENT】键保存参数,按同样的方法改变以下参数:
【9901】=1(语言 0=英文, 1=中文)
【9902】=1(标准宏控制)
【9905】=(电机的额定电压)
【9906】=(电机的额定电流)
【9907】=(电机的额定频率)
【9908】=(电机的额定转速)
【9909】=(电机的额定功率)
【1103】=0(控制盘给定),=1(AI1给定),=2(AI2给定)
【1301】=20%
【1302】=100%
【2002】=15S(加速时间)
【2003】=10S(减速时间)
【2007】=25HZ(电机运行时的最小频率)
【2008】=50HZ(电机运行时的最大频率)
ABB-ACS510-变频器 PID快速调试说明
注意:在接入模拟量信号为电流时需将AI1、AI2所对应的跳线开关拨至1位置。

如果是电压,则拨至U位置。

【9901】=1(语言 0=英文, 1=中文)
【9902】=6(PID控制)
【9905】=(电机的额定电压)
【9906】=(电机的额定电流)
【9907】=(电机的额定频率)
【9908】=(电机的额定转速)
【9909】=(电机的额定功率)
【1103】=1(AI1给定),=2(AI2给定)——(模拟量输入位置选择)
【1301】=20%,【1302】——模拟量的范围(4MA对应值为20%,0MA对应0%)(此两项为AI1输入电流时设置)
【1304】=20%,【1304】——模拟量的范围(4MA对应值为20%,0MA对应0%)(此两项为AI2输入电流时设置)。

相关文档
最新文档
