转向架的作用及组成

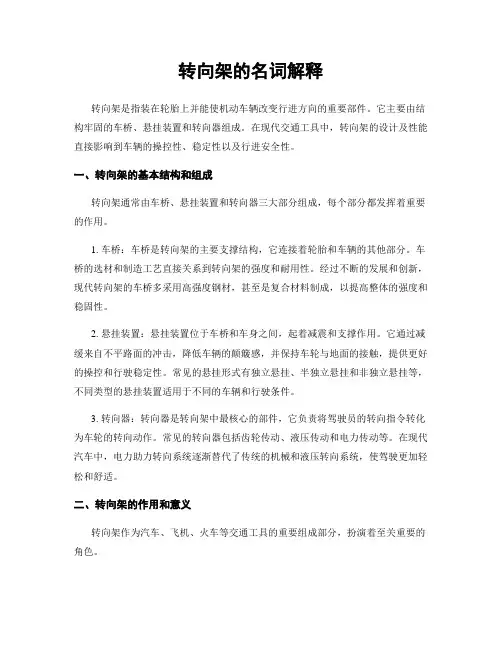

转向架的名词解释
转向架的名词解释转向架是指装在轮胎上并能使机动车辆改变行进方向的重要部件。
它主要由结构牢固的车桥、悬挂装置和转向器组成。
在现代交通工具中，转向架的设计及性能直接影响到车辆的操控性、稳定性以及行进安全性。
一、转向架的基本结构和组成转向架通常由车桥、悬挂装置和转向器三大部分组成，每个部分都发挥着重要的作用。
1. 车桥：车桥是转向架的主要支撑结构，它连接着轮胎和车辆的其他部分。
车桥的选材和制造工艺直接关系到转向架的强度和耐用性。
经过不断的发展和创新，现代转向架的车桥多采用高强度钢材，甚至是复合材料制成，以提高整体的强度和稳固性。
2. 悬挂装置：悬挂装置位于车桥和车身之间，起着减震和支撑作用。
它通过减缓来自不平路面的冲击，降低车辆的颠簸感，并保持车轮与地面的接触，提供更好的操控和行驶稳定性。
常见的悬挂形式有独立悬挂、半独立悬挂和非独立悬挂等，不同类型的悬挂装置适用于不同的车辆和行驶条件。
3. 转向器：转向器是转向架中最核心的部件，它负责将驾驶员的转向指令转化为车轮的转向动作。
常见的转向器包括齿轮传动、液压传动和电力传动等。
在现代汽车中，电力助力转向系统逐渐替代了传统的机械和液压转向系统，使驾驶更加轻松和舒适。
二、转向架的作用和意义转向架作为汽车、飞机、火车等交通工具的重要组成部分，扮演着至关重要的角色。
1. 改变行进方向：转向架通过转动车轮，使车辆在行进过程中能够改变方向。
它可以使车辆实现左转、右转、掉头等动作，实现自由灵活的行驶。
2. 提供操控性和稳定性：转向架的设计和性能直接影响到车辆的操控性和稳定性。
合理的转向架设计能够使车辆操控更加准确、响应更加迅速，提高驾驶员的操作感受和行驶安全性。
3. 减少轮胎磨损：良好的转向架能够使轮胎与地面的接触更均匀，减少轮胎的磨损和磨损不均，延长轮胎的使用寿命。
同时，转向架也能够减少轮胎的滑动和打滑，提供更好的牵引力和较短的制动距离。
4. 提高行驶安全性：转向架的稳定性和灵活度直接影响到车辆的行驶安全性。
城市轨道交通车辆 第04章 转向架
1
• 1. 转向架的作用 • 2. 转向架的组成 • 3. 转向架新技术
2
1.转向架的作用
• 车辆的发展
– 铁路运输发展初期，世界各国均采用将轮对 直接安装在车体下面的二轴车辆
3
1.转向架的作用
• 二轴车的缺点
– 载重小、车体长度短 – 通过小半径曲线 困难
4
1.转向架的作用
• 与二轴车结构相仿的多轴车辆
23
• （三）车轴材质及要求 • 车轴采用优质碳素钢，如平炉钢或电钢钢锭或 专门的车轴钢坯加热锻压成型，经过热处理（正 火或正火后再回火）和机械加工制成。为了提高 车轴的疲劳强度，对轴颈、防尘板座和轮座要进 行滚动强化和精加工。
24
• 空心车轴 作用：车轴是转向架轮对重要组成部分，直接影响车辆 运行的安全性，又是转向架簧下质量的主要组成部分， 特别是对于高速车辆和重载车辆，降低车辆簧下部分质 量对改善车辆运行平稳性和减小轮轨间动力作用有重要 影响。空心车轴比实心车轴可减轻20%-40%的质量，一 般可减轻重60 ～ 100kg，甚至更多。
ቤተ መጻሕፍቲ ባይዱ
45
• （4）转臂式轴箱定位的螺旋圆弹簧：定位转臂一端与圆 筒形轴箱体固接，另一端以橡胶弹性节点与焊在构架上的 安装座相连。橡胶弹性节点容许轴箱相对构架有较大上下 方向位移，但它里边的橡胶件使轴箱横向与纵向位移的定 位刚度不同，以适应纵、横两个方向不同弹性定位刚度的 要求。
46
• （5）V形橡胶弹簧定位：轴箱和构架间设有橡胶弹簧， 合理选取刚度，实现弹性定位。
27
• 车轮
• （一）车轮各部分名称及作用 • 目前我国铁路车辆上使用的车轮绝大多数是整体辗钢轮， 它包括踏面、轮缘、轮辋、幅板和轮毂等部分。 • 在车轮与钢轨的接触面称为踏面。一个突出的圆孤部分称为 轮缘，是保持车辆沿钢轨运行，防止脱轨的重要部分。 • 轮辋是车轮上踏面下最外的一圈。辐板是联接轮辋与轮毂的 部分，辐板上有两个圆孔，便于轮对在切削加工时与机床固 定和搬运轮对之用。
第三章转向架详解
第一节、转向架的作用、组成和分类 二、组成及各部分的作用
四、转向架分类
第一节、转向架的作用、组成和分类
1.按轴数分类：
两轴、三轴、四轴（极少）
四、转向架分类
第一节、转向架的作用、组成和分类
2.按弹簧装置形式分类 （1）一系悬挂（绝大多数货车及早期客车） （2）两系悬挂（客车、机车、高速货车）
高速列车在全世界各地的极速奔驰，现代城 轨车辆的飞速发展，无一不与转向架技术的进步 发展息息相关。
可以毫不夸张的说，转向架技术是“靠轮轨 接触驱动运行的现代机车车辆”得以生存发展的 核心技术之一。
走行部与转向架
一、作用
第一节、转向架的作用、组成和分类
1.承载（传力）---承受重量，均匀分配轴重 2.缓冲（平稳、减振）--3.转向---顺利通过曲线 4.制动 5.驱动（牵引）
4.车架与转向架之间的连接装置形式分类：
四、转向架分类ຫໍສະໝຸດ 第一节、转向架的作用、组成和分类
4.车架与转向架之间的连接装置形式分类：
四、转向架分类
第一节、转向架的作用、组成和分类
4.车架与转向架之间的连接装置形式分类：
第二节、几种典型的城轨车辆转向架简介 一、DK3型地铁车辆转向架（老北京地铁）
206kp
中央牵引销 连接装置示 意图
第二节、几种典型的城轨车辆转向架简介 二、深圳5号线地铁车辆转向架（ZMA080）
中央牵引连接装置
第二节、几种典型的城轨车辆转向架简介 二、深圳5号线地铁车辆转向架（ZMA080）
三个力的传递过程
第二节、几种典型的城轨车辆转向架简介 三、成都地铁车辆转向架
第二节、几种典型的城轨车辆转向架简介 三、成都地铁车辆转向架

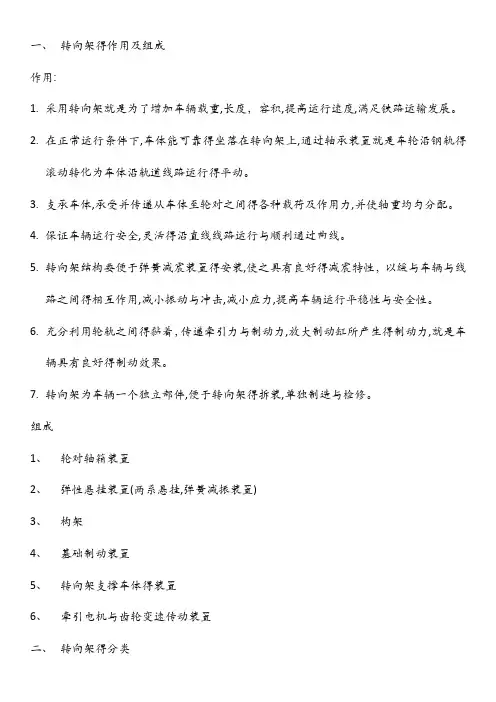

转向架的作用及组成
6）同一弹簧,同时承受三维多方向载荷;
7）吸收高频性能与隔音性பைடு நூலகம்好
缺点:附件多,成本高,维护与检修工作量大
分类及组成
1．囊式空气弹簧
2．膜式空气弹簧,约束膜式,自由膜式
高度控制阀与差压阀
减振元件
分类:按减振方向:垂向减振器，横向减振器,抗蛇形减振器
缺点:对高低温、耐油性能差,易老化,性能离散度大
用途:用弹簧装置与定位装置
空气弹簧得结构及计算
应用及特点
优点:
1）刚度可选择低值,降低车辆得振动频率;
2）刚度随载荷而改变,空中车体振动频率几乎相等,不同状态运行平稳性接近;
3）与高度控制阀并用,在不同静载荷下,保持底板面距轨面高度不变;
4）本体与附加空气室之间装有适宜得节流孔,代替垂向安装得液压减震器;
5.轴承游隙得影响:轴承径向、轴向游隙
6.轴承得运转速度及降温措施
四、弹性悬挂原件
按作用分三类弹簧减振装置
1、缓与冲击得弹簧装置
2、衰减振动(消耗能量)得减震装置
3、定位作用得定位装置(弹性元件)
弹性元件得作用及主要特性
特性，挠度,变形,刚度,柔度
弹簧并联使用:旋转方向相反装，否则会卡死
钢弹簧结构及计算
车辆得抗侧滚装置
（1）增大中央悬挂装置中空气弹簧或刚弹簧得横向间距,增大其角刚度,增大抗侧滚性能。
（2）抗侧滚装置在中央悬挂装置中
橡胶元件结构及计算
优点:可自由确定其形状,可同时承受多向载荷,便于简化结构,可避免金属件之间得磨损，安装、拆卸方便,无需润滑,可减轻自重,较大得弹性变形,实现预想得良好得非线性特性,较高内阻，对高频振动得减振隔音效果好

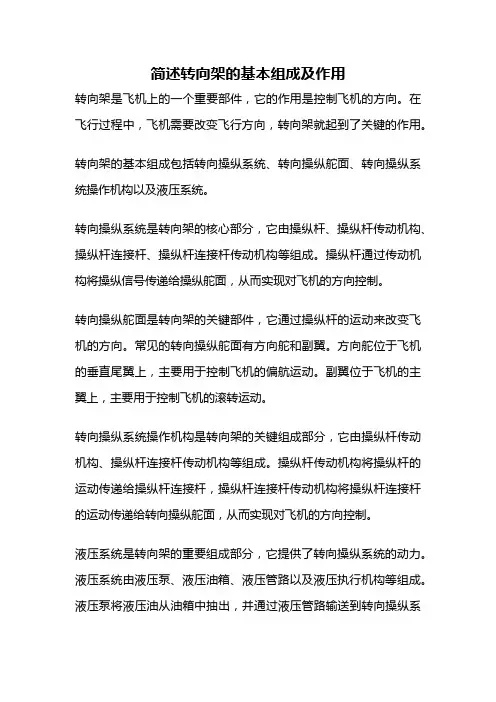

简述转向架的基本组成及作用
简述转向架的基本组成及作用转向架是飞机上的一个重要部件，它的作用是控制飞机的方向。
在飞行过程中，飞机需要改变飞行方向，转向架就起到了关键的作用。
转向架的基本组成包括转向操纵系统、转向操纵舵面、转向操纵系统操作机构以及液压系统。
转向操纵系统是转向架的核心部分，它由操纵杆、操纵杆传动机构、操纵杆连接杆、操纵杆连接杆传动机构等组成。
操纵杆通过传动机构将操纵信号传递给操纵舵面，从而实现对飞机的方向控制。
转向操纵舵面是转向架的关键部件，它通过操纵杆的运动来改变飞机的方向。
常见的转向操纵舵面有方向舵和副翼。
方向舵位于飞机的垂直尾翼上，主要用于控制飞机的偏航运动。
副翼位于飞机的主翼上，主要用于控制飞机的滚转运动。
转向操纵系统操作机构是转向架的关键组成部分，它由操纵杆传动机构、操纵杆连接杆传动机构等组成。
操纵杆传动机构将操纵杆的运动传递给操纵杆连接杆，操纵杆连接杆传动机构将操纵杆连接杆的运动传递给转向操纵舵面，从而实现对飞机的方向控制。
液压系统是转向架的重要组成部分，它提供了转向操纵系统的动力。
液压系统由液压泵、液压油箱、液压管路以及液压执行机构等组成。
液压泵将液压油从油箱中抽出，并通过液压管路输送到转向操纵系统中的液压执行机构，从而实现对转向操纵舵面的控制。
转向架的作用是控制飞机的方向，它可以使飞机改变飞行方向。
在飞行过程中，飞机需要改变飞行方向，例如进行转弯、起降以及地面滑行等操作，转向架就起到了关键的作用。
转向架可以使飞机实现平稳的转弯动作，从而满足飞行任务的需要。
在飞机进行转弯操作时，转向架通过控制转向操纵舵面的运动，使飞机的方向发生改变。
同时，转向架还可以通过控制副翼的运动，实现飞机的滚转运动，从而使飞机更加灵活地改变飞行方向。
除了在空中飞行中起到关键作用外，转向架还在飞机的起降和地面滑行过程中发挥重要作用。
在起降过程中，转向架可以通过控制转向操纵舵面的运动，使飞机在跑道上保持直线行驶，从而确保飞机的安全起降。
转向架的组成介绍
结语
谢谢大家！
转向架特点
运营速度高，适用于100km/h速度等级； 乘坐舒适,具有良好的运行性能； 转向架设计构造简洁，维修费用低； 易于组装和拆卸(分解)； 采用盘形制动，延长轮对使用寿命； 一系采用转臂轴箱定位，进步舒适性和平安性 小刚度、大柔度的空气弹簧可以保证高速舒适
性的需要
转向架俯视图
缓冲：缓和线路不平顺对车辆的冲击，保证车辆具有 良好的运行平稳性和稳定性。
导向〔或转向〕：保证轮对在钢轨上对中运行，并使 车辆顺利通过曲线。
制动：产生必要的制动力，以使车辆在规定的间隔 内 减速或停车。
驱动〔或牵引，仅动力转向架有〕：保证必要的轮轨 黏着，并把轮轨接触处产生的轮周牵引力传递给车架、 车钩，牵引列车前进。。
耗型踏面。
轴箱装置
轴端主要由轴箱体、前盖 、 轴端压板、防尘挡圈和密封 垫等组成，圆柱滚子轴承安 装在轴箱内。轴箱根据所安 装的 设备不同而定义不同的名字， 如安装ATP测速电机的轴箱 叫 “测速轴端安装〞、安装防 滑测速装置的轴箱叫“防滑 轴端安装〞 等。每根轴都安有防滑装置。 轴箱轴承采用圆柱滚子轴承。
动车组转向架技术特色
无摇枕转向架 告诉稳定性和曲线性通过功能 轻量化构造 全部车轮装备有机械制动盘 全部车轮安装踏面清扫装置、电子防滑装置，
实现了降低形式噪音和进步黏着的目的。
分类
拉板式定位〔如日本的0系和100系动车组转 向架〕
拉杆式定位〔如CRG5型动车组转向架〕 转避式定位〔如CRH1、2、3型动车组转向架〕 人字形橡胶定位〔上海地铁车辆SMC用〕 导柱式定位
转向架的组成介绍
转向架的组成
转向架的任务〔作用〕 动车组转向架技术特色、特点 转向架构架及各部分作用
第四章 转向架知识
三、轮心各部分名称及分类
轮心是车轴的主体，它的外周装设轮箍，中心安 设车轴。轮心由下列部分组成： 轮毂：轮心上和车轴压装的部分。 轮辋：轮心上与轮箍套装的部分。 轮辐：轮毂与轮辋之间的部分。 轮心一般用优质钢铸造成整体，在铸成后，要用 退火和正火等热处理度差。 轮心 轮条式轮心：重量大、内应力大，易断裂 箱式轮心：重量轻、强度大，具有一定弹性 轮心又可分为：长毂轮心、短毂轮心。
优点是：没有磨耗件，不需要润滑，减少 了保养工作量；有一定的横向刚度，轮对 不能自由横动，有利于改善运行中的蛇行 运动，轮缘磨耗较小；轴箱与构架的弹性 连接具有缓和冲击和隔音作用；橡胶件起 到了降低动作用力，提高运行平稳性的作 用，运行中没有噪音；不影响一系弹簧悬 挂的单独设计，更易推广。
二、轴箱拉杆
2、关于低斜度锥形踏面及磨耗形踏面
磨耗形踏面的主要优缺点： 优点：延长了旋轮里程，减少了旋轮时的车削量； 在同样的轴重下，接触面积增大，接触应力较小； 减少了曲线运行时的轮缘磨耗；减少了踏面磨耗。
五、整体碾钢车轮
目前生产的电力机车多倾向于采用整体碾钢车轮 的原因： 1、随着机车运行速度的大幅度提高，车轮高速转 动的离心力对轮箍产生的应力往往有可能破坏轮 箍的结合强度。 2、随着塑料闸瓦的使用推广，闸瓦传热散热不良 将引起制动时的轮箍温升过高。 3、对某些采用空心轴传动的电机全悬挂机车，轮 心辐板要开设穿入连杆轴销或空心轴拐臂的孔， 辐板强度被削弱，难以保证轮箍与轮心的配合强 度。
第四章 转向架
§4.1 §4.2 §4.3 §4.4 §4.5 §4.6 概述 构架 轮对 轴箱 弹簧装置 传动和电机悬挂装置
第一节 概述
一、转向架的作用 转向架是电力机车的重要组成部分。它的作用是： 1、传力：在轮轨接触点产生牵引力、制动力，并将 其传给车钩。 2、承重：承担机车上部的重量，并把重量均匀分配 给每个轮对。 3、转向：在钢轨的引导下，实现机车在线路上运行。 4、缓冲：缓和线路不平顺对机车的冲击，减少运行 中的动作用力及其危害。
CRH2型动车组转向架概述
CRH2型动车组转向架概述一、转向架作用转向架是动车组车辆的一个重要组成部分，主要用于支撑车辆的重量，传递车辆的牵引力和制动力，以及保证车辆在轨道上的稳定行驶。
它具有转向、支撑和传递牵引力等功能，对车辆的稳定性和安全性至关重要。
二、CRH2型动车组转向架结构悬挂系统由液压缓冲器、横向稳定器和纵向稳定器等组成。
液压缓冲器主要用于减震和减振，通过调节液压缓冲器的压力来控制车辆的阻尼特性。
横向稳定器和纵向稳定器则用于保持车辆在转弯时的稳定性，防止车辆侧滑和翻车。
鼓式制动器主要用于制动车辆，通过施加制动力来减速和停车。
传动装置则用于传递牵引力，将电能转化为机械能，推动列车进行运行。
三、CRH2型动车组转向架特点1.轻量化设计：CRH2型动车组转向架采用轻量化设计，有效减轻车辆重量，提高列车的运行效率和经济性。
2.高性能减震：悬挂系统采用液压缓冲器，能够提供优良的减震和减振效果，提高乘坐舒适性和安全性。
3.稳定性强：CRH2型动车组转向架的横向稳定器和纵向稳定器能够保持车辆在弯道上的稳定性，减少侧滑和翻车的风险。
4.制动性能优秀：鼓式制动器具有良好的制动效果和可靠性，能够满足列车的制动需求，提高整个列车的安全性。
5.维修保养方便：CRH2型动车组转向架的结构简单，维修保养方便，可以减少列车的停车维修时间，提高运营效率。
四、CRH2型动车组转向架应用CRH2型动车组转向架广泛应用于中国高速铁路网络中，包括京沪高铁、京广高铁、京沈高铁等线路。
它们在高速度下运行，对转向架的性能和稳定性提出了更高的要求。
CRH2型动车组转向架的稳定性和可靠性得到了充分验证，为中国高速铁路的发展提供了有力支持。
总结：CRH2型动车组转向架是中国高速铁路列车的重要组成部分，它承担着支撑车辆重量、传递牵引力和制动力的重要任务。
该转向架结构简单，具有轻量化设计、高性能减震、稳定性强、制动性能优秀和维修保养方便等特点。
它广泛应用于中国高速铁路网络中，为高速铁路的发展做出了重要贡献。
简述转向架组成及作用
简述转向架组成及作用
1. 转向架的概述
作为列车的重要组成部分之一，转向架的作用是使列车实现转向。
它由几部分组成，包括铸铁或钢制的车架、车轴、轴承、轮对和制动
器等。
2. 车轴
车轴是转向架的核心元素，它使得车轮在行驶时能够稳定地支撑
车身。
同时，由于车轴与轮对的摩擦，使得转动轮子的力可以传输到
车架和整个列车上。
3. 轮对
轮对连接着车轴和车轮，使得列车能够在铁路上行驶。
因此，轮
对的质量和结构的好坏，直接影响着列车的行驶舒适性和安全性。
4. 轴承
轴承的主要作用是减少摩擦和磨损，使车轴和车轮之间的转动更
加平稳。
同时，它也可以承受列车在行驶过程中产生的负载和震动。
5. 制动器
转向架上的制动器对车轮进行控制，使列车能够停止和降速。
传
统的制动器包括空气制动、电阻制动和电磁制动等。
6. 总体作用
转向架的核心作用是使列车能够稳定地行驶和转向。
它的结构和质量会影响着列车的安全性和运行效率。
因此，对于列车制造企业来说，制造高质量的转向架是必须的，这样才能保证列车高速行驶的稳定性和安全性。
第6章 转向架
径向转向架
（1）径向转向架定义
（2）自导向径向转向架
（3）迫导向径向转向架
（4）国产径向转向架
（1）定义
径向转向架就是将转向架上的前后轮对通过一定的 方式连接起来,使其摇头运动相互耦合,从而使轮对轴线指 向轨道曲线半径的方向,达到径向调节的目的。 径向转向架一般可分为自导向径向转向架和迫导向径 向转向架两种。
3、转向架的作用
1. 承重——承担机车上部的重量，包括车体及安装在 车体内的各种机械、电气设备的重量，并把这些重 量经一系弹簧悬挂装置传递到钢轨上。 2. 传力——产生牵引力和制动力，并把产生的牵引力 和制动力经牵引装置传递到车体底架，最后传递到 车钩，实现对列午的牵引和制动。 3. 转向——在钢轨的作用下，引导机车顺利地通过曲 线和道岔，保证机车在曲线上安全运行。 4. 缓冲——在机车运行中缓和线路对机车的冲击，保 证机车运行的平稳性。
（6）按车体支承方式分类
•有心盘(或中心销)转向架（SS1、SS3型电力机车） •无心盘转向架（ SS3B、 SS4改、 SS6、SS6B 、 SS7D 、SS8 型电力机车）
（7）按导向方式分 高速转向架（运行速度 200~400km/h）
自导 向径 向转 向架
机 车 径 向 转 向 架
迫导 向径 向转 向架
（5）国产径向转向架-眉山外径向臂转向架
（6）客车自导向转向架
（7）三轴径向转向架
（8）DF8B型机车三轴径向转向架
DF8B型机车三轴径向转向架主要技术参数如下： 用途 货运(尤其适应于多曲线区段) 轴式 Co—Co 轴重(t) 23+2 轴距(mm) 2×1800 轮径(新)(mm) 1050 最大速度(km／h) 100 两转向架中心距(mm) 12300 通过最小曲线半径(m) 145 电机抱轴方式 滚动抱轴承抱轴 制动装置 6组单元制动器 转向架牵引点高度(mm) 725
转向架的作用及组成资料
转向架的作用及组成资料
悬架是车辆运动的重要部分，它是车辆轮胎与车身机体之间的一种连接系统，用来吸收行驶过程中产生的冲击力。
转向架（Steering Knuckle）是悬架系统中关键的部件，它支撑车轮，使车轮能够转动，还可以帮助车轮回到正确位置，保证行驶过程中的安全性。
转向架主要由齿轮轴，支承轴套（Bearing Carrier），销轴，半轴，减振器螺栓，传动轴（Transmission Shaft），支架，支架支座，连接螺栓（Connecting Bolt）等组件组成，外圆轴箱（Spider Axle Housing）是转向架的基本组件。
齿轮轴有助于整个悬架系统中能合理分配力矩，支承轴套用来安装驱动和传动部件，销轴是安装悬架转向架的重要部件，半轴用于卡住车轮的运动，螺栓的作用是固定悬架的支架，支架的作用是连接轮胎和悬架，以及与驱动零件连接，传动轴的作用是传递动力和轮胎的转动，支架支座的作用是安装支架，悬架支架的作用是向车轮传输能量，连接螺栓用于连接车轮、支架和支架，外圆轴箱为半轴提供支撑。
转向架也可以通过更换转向拉杆（Steering Lever）和悬架杆（Suspension Rod）来改变整体悬架的性能，从而改善弯道的操控性能，同时，转向架的材料也对悬架性能产生了影响，如铝合金和钢材中的断裂强度和硬度，上述材料的断裂强度和硬度影响着车辆在路面行驶时转向架所承受的强度和刚度，而这些属性又直接影响着车辆的行驶安全性。
通过上述介绍可以知道，转向架对悬架系统性能影响十分大，它不仅支撑车轮使其能够转动，而且还能够帮助车轮回到正确位置，保证行驶过程中的安全性，因此，维修车轮转向架时应注意，在拆卸转向架时要仔细检查拆卸件的情况，并尽量使用原厂拆卸件，以确保行驶安全。
第三章转向架结构原理及基本部件
2、空气弹簧的分类
有囊式膜式两种 囊式有单曲、双曲、多曲等形式； 膜式有约束膜式、自由膜式两种。
双曲囊式空气弹簧结构
自由膜式空气弹簧
约束膜式空气弹簧
高度控制阀
空气弹簧的优点只有在采用良好的高度 控制阀的情况下才能充分体现出来。
高度控制阀
组成：一般由杆件组成；
作用：维持车体在不同静载荷下都与轨 面保持一定的高度；在直线上运 行时，车辆在正常振动情况下不 发生进排气作用；在车辆经过曲 线时由于车辆倾斜，使左右高度 控制阀分别产生进排气作用，从 而减少车辆倾斜。
延时机构
组成：缓冲弹簧和阻尼减振器
作用：正常振动时，空气弹簧虽有变化但 高不发生进排气作用。但当振动频率低于 车辆振动的某一频率（称为截止频率）， 进排气机构工作，使空气弹簧工作。
进排气机构
一般由几组阀门组成，阀门的开启和关闭 受高度控制阀机构和延时机构控制。
其它几种高度控制阀
没有延时机构的高度控制阀 电磁式高度控制阀 高度控制阀的主要特性及参数： 1、截止频率 一般为1Hz； 2、无感区 约为∓4mm ； 3、延迟时间 一般约1秒； 4、充排气时间 5、供风风压 0.6MPa； 6、检修期 20万公里内无检修。
轴承密封 现一般采用金属迷官式，在客车中使用普 遍。
第四节 弹性元件
一、作用 均载、缓和冲击和振动 二、特性 挠度、刚度、柔度 挠度：外力作用下弹簧变形的大小；mm 刚度：弹簧产生单位挠度所需的力；N/mm 柔度：单位载荷下弹簧的挠度。Mm/N
1、弹簧挠力图表示弹簧特性
1
2、弹簧刚度的计算
轴箱减振器和中央减振器（安装位）
垂向减振器和横向减振器（方向）
摩擦减振器和油压减振器（结构）
城轨交通转向架—转向架概述
（4）适应轮轨接触状态的变化，充分利用轮轨之间的黏着，传递 牵引力和制动力。
一、转向架的基本作用和组成
1.转向架的基 本作用
（5）保证车辆安全运行，使车辆灵活地沿钢轨运行并顺利通过曲 线轨道。
（6）空气弹簧悬挂装置可根据客流的变化调整刚度，保证车辆客 室地板面与站台高度一致，方便乘客上下车。
城轨交通车辆的转向架一般包括轮对轴箱装置、弹性悬挂装置、构架、 制动装置、驱动装置和转向架中心牵引装置等六部分。
一、转向架的基本作用和组成
1.转向架的基 本作用
（1）采用转向架可以增加车辆的载重、长度和容积，提高列车运 行速度。
（2）保证在正常运行的条件下，车体都能可靠地坐落在转向架 上，通过轴承装置使车轮沿着钢轨的滚动转化为车体沿线路的平动运 行。
三、转向架的分类
01
拉板式轴箱定位的转向架。
2.按轴箱的定位 方式分类
02 拉杆式定位的转向架。 03 转臂式定位的转向架。
04 05
层叠式橡胶轴箱定位的转向架。 干摩擦导柱式定位的转向架。
如
图
3-1
如图3-1（a）所示，用特种弹 簧钢材制成的薄片形式定位拉板， 其一端与轴箱连接，另一端通过橡 胶节点与构架相连。利用拉板在纵、 横向的不同刚度来约束构架与轴箱 的相对运动，以实现弹性定位。拉 板上下弯曲刚度小，对轴箱构架上 下方向的相对位移约束很小。
如图3-3(b)所示，在车体与轮对之间设有二 系弹簧减振装置，即在车体与构架同设弹簧减振 装置，在构架与轮对间设轴箱弹簧减振装置，两 者相互串联，使车体的振动经历两次弹簧减振的 衰减。
三、转向架的分类
转向架的组成及作用简介
转向架的组成及作用简介
转向架由哪几部分组成？其作用是什么？
由转向架构架与轴箱相连的橡胶弹簧及液压减振器、轮对及轴箱、中心销、旁承、液压支撑基础制动装置等组成。
其主要作用是：
⑴承受车架以上各部分的重量；
⑵保证必要的粘着力，并把轮轨接触处产生的轮周牵引力传递给车架车钩；
⑶减少因线路不平顺对捣固车的冲击，保证捣固车运行平稳性；
⑷保证捣固车顺利通过曲线；
⑸产生必要的制动力，以便捣固车捣固车在规定制动距离内停车。
转向架是支承车体装置，转向架支承车体的方式（又称转向架的承载方式）应满足二个基本要求：安全可靠地支承车体，承载并传递各作用力（如垂向力、振动力等）；使车辆顺利通过曲线，车体与转向架间应能绕不变的旋转中心相对转动。
转向架的组成及作用：
◆轮对及轴承装置：轮对沿钢轨滚动，传递车辆重量及轮轨之间的各种作用力（包括牵引力和制动力）；轴箱与轴承装置联系构架（或侧架），使轮对的滚动转化为车体沿钢轨的平动。
◆构架（或侧架）：构架（或侧架）是转向架的基础，它把转向架的各零、部件组成一个整体。
◆弹性减振装置：转向架在轮对与构架（侧架）之间或构架（侧架）与车体（摇枕）之间设有弹性悬挂装置；前者称为轴箱悬挂装置（又称第一系悬挂），后者称为摇枕（中央）悬挂装置（右称第二系悬挂）。
◆基础制动装置：为使运行中的车辆在规定的距离内停车，必须安装制动装置，其作用是传递和放大制动缸制动力，使闸瓦与车轮间的转向架内摩擦力转化为轮轨间的外摩擦力，即制动力，从而使车辆承受前进方向的阻力，产生制动效果。
转向架结构与原理
转向架要传递重力、牵引 力和制动力、通过曲线时还要传递 横向力。
1．重力的传递
车体上部重量→二系弹簧悬挂装置 →转向架构架→轴箱弹簧悬挂装置 →轮对→钢轨
2．牵引力、制动力的传递
轮轨相互作用点产生的牵引力、制 动力→轮对→轴箱定位装置→转向 架构架→牵引装置→车体→车钩缓 冲装置。
3．横向力的传递
3、轮对基本要求
轮对承担车辆全部重量，且在轨道上高速运行，同时还承受着从车体、钢轨两方面 传递来的各种动、静作用力，受力复杂。故对车辆轮对的要求： 1、有足够的强度，以保证在高速、最大载荷下安全运行；
2、在保证足够的强度和寿命前提下，使其重量最小，并具有一定弹性，以减小轮轨间 的作用力；
3、阻力小，耐磨性好；
按作用分成三种： 1. 弹簧装置； 2. 定位装置； 3. 减振装置。
（4 ）轴箱定位
（a）作用及要求 （b）动车组转向架常用轴箱定位方式 （c）其它定位方式 （d）转臂式定位轴箱悬挂装置
（a）作用及要求
定义：轴箱与构架的连接方式，称为轴箱定位。
两轴转向架----B SS4改（B0-B0+ B0-B0）、SS7D（ B0-B0-B0）、SS8 （ B0-B0） CRH3(Bo’Bo‘+2‘2‘+Bo’Bo‘+2‘2‘+2‘2‘+Bo’Bo‘+2‘2‘+Bo’Bo‘
)
3轴转向架---C0 （C0-C0） SS3、S3B、SS6、SS6B
2.按驱动装置分
拉杆定位
第2节 轮对轴箱装置
一、轮对 二、车轴 三、车轮 四、轴箱装置
一、轮对
1、轮对组成 2、轮对的主要作用 3、轮对基本要求
1、轮对组成
转向架组成结构及其作用
转向架组成结构及其作用
转向架是一种关键的机械装置，用于支持和控制车辆在转向时的运动。
它由多
个组成部分构成，这些部分密切合作以实现车辆的转向功能。
转向架的主要组成部分包括转向柱、转向臂、悬挂杆、摆动臂和轮毂等。
转向
柱是一个垂直的结构，连接着方向盘和转向臂。
它通过转向操作将驾驶者的方向盘指令传导给转向臂。
转向臂连接着转向柱和悬挂杆，它们共同负责支持车辆的负荷以及转向过程中
的力量传递。
悬挂杆是转向架的一个重要组成部分，负责支撑整个转向架的重量，并承担悬挂系统的作用。
摆动臂是转向架里的另一个重要部分，它通过与其他部件的连杆机构实现方向
调整。
通过改变摆动臂的位置和角度，驾驶者可以实现车辆的转向。
最后，轮毂是转向架的末端部分，它连接着车轮与转向架，并起到支撑和转动
车辆的作用。
它能够提供稳定的转向效果和操作性能。
转向架的作用是实现车辆的转向功能，从而使驾驶者能够控制车辆的行进方向。
它通过转向柱和方向盘之间的连接，将驾驶者的转向指令传达至车轮。
转向架的各个组成部分紧密协作，使车辆能够稳定地转向，并响应驾驶者的操纵。
总之，转向架是车辆上一个不可或缺的组成部分，由多个零部件组合而成。
它
承担着支持和控制车辆转向的重要职责，确保驾驶者能够轻松、安全地控制车辆行进方向。
