钎探技术交底(附钎探图)
地基钎探技术交底
编号
工程名称
博雅德园3-4号楼工程
施工单位
中铁xx集团工程有限公司
交底提要：地基钎探
交底内容：
一、施工准备：
1、工具：钎探锤10公斤重，采用25钎探钢钎，钢钎长2米，共6套；中砂，凳子1.5米高，铅丝，钢卷尺
2、钎探点布置详见钎探布置平面图。间距1.5米，梅花型布置，深度2.1米，分七步。
4、钎孔经地基验槽后，进行灌砂，每填入300，用钢筋棒捣实一次。按照顺序编号，整理记录。
三、事项
1、钎探人员注意不得在基底上随意扔重物（钎探锤、钢钎等），以免破坏基底土质，每钎探完一区域及时用塑料布覆盖，立即用草帘子覆盖好，防止受冬。钎探深度必须符合要求，记录准确；钎探不得漏点，位置准确；灌砂要密实。
3、测量人员从基槽边放出3-4号楼外轮廓线，然后定出钎探位置。将各个钎探点的位置用白灰洒上点。
二、工艺流程
1、放钎探点线——就位钎探（记录）——拔钎（检查孔深）——灌砂
2、按照平面布置图放线，要求位置测量准确，在钎探点撒白灰做标志，
3、一人扶正钢钎，一人站在操作凳子上，锤举高度500，自由下落。
每次打入土层300，记录锤击次数，采用铅丝和翘棍用杠杆原理拔钎。
2、必须待地基验槽合格后才允许灌砂。
技术负责人
交底人
接ห้องสมุดไป่ตู้交底人
基底钎探技术交底
保证项目
钎探深度必须符合要求，锤击数记录准确，不得作假。
基本项目
1、钎位基本准确，探孔不得遗漏。
2、钎孔灌砂应密实。
四、成品保护
钎探完成后，应作好标记，保护好钎孔，未经质量检查人员和有关工长复验，不得堵塞或灌砂。
五、应注意的质量问题
1、遇钢钎打不下去时，应请示有关工长或技术员：取消钎孔或移位打钎。不得不打，任意填写锤数。
深度(m)
小于80
两排错开
80～200
两排错开
大于200
梅花型
柱基
梅花型
～
，并不浅于短边
整理记录
按钎孔顺序编号，将锤击数填入统一表格内。字迹要清楚，再经过打钎人员和技术员签字后归档。
冬、雨期施工
1、基土受雨后，不得进行钎探。
2、基土在冬季钎探时，每打几孔后及时掀盖保温材料一次，不得大面积掀盖，以免基土受冻。
基底钎探技术交底
技术交底记录
年月日
工程名称
漯河建业桂园项目二期工程
分部工程
地基与基础
分项工程名称
天然地面基础
交底内容
基底钎探技术交底
一、施工准备
范围
本工艺标准适用于建筑物或构筑物的基础、坑（槽）底基土质量钎探检查。
1.2施工准备
1、材料及主要机具
（1）砂：一般中砂。
（2）主要机具：
人工打钎：一般钢钎，用直径φ22～25mm的钢筋制成，钎头呈60°尖锥形状，钎长～；8～10磅大锤。
机械打钎：轻便触探器（北京地区规定必用）。
其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。
作业条件
1、基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。
钎探技术交底记录
6.6.2通知工长或项目部有关人员提出处理措施。
七、安全文明施工注意事项
7.1进入现场必须戴好安全帽等劳保用品，严禁在现场吸烟。
7.2材料码放整齐，堆放在指定区域。
7.3现场施工产生的建筑垃圾应做到活完场清。
7.4施工场地安装好照明灯，保证夜间施工有足够的照明。
2.5夜间错打或漏打。
三、钎探施工工艺：
施工流程：绘制钎探点平面布置图-→钎位放线-→核验点线-→就位打钎-→记录锤击数-→拔钎-→盖孔保护-→验收-→灌中砂
3.1绘制钎探点平面布置图：施工前根据施工图纸排布钎探点，并标明钎探序列号。
3.2钎位放线：按钎探孔位置平面布置图放线，孔位洒上白灰点，用盖孔块压在点位上作好覆盖保护。盖孔块采用水泥砖，每块盖块上面必须用粉笔写明钎点编号。
4.5钎孔灌砂应密实。
4.6钎探完成后，应作好标记，保护好钎孔，未经质量检查人员和有关工长复验，不得堵塞或灌砂。
五、注意事项：
5.1基土受雨后，不得进行钎探。
5.2若钎探无法进行时，要请示管理人员，适当移位打钎，并在记录单备注栏内作好记录。严禁不进行钎探随意填锤击数，若遇以下情况可以停止钎探：
5.2.1若贯入30cm的锤击数超过100或贯入10cm锤击数超过50可停止贯入。
3.6拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。
3.7盖孔保护：拔出钎杆后用砖块将孔口盖上，要保持砖块上的孔代号不能变。
3.8移位：将钎杆或触探器搬到下一孔位，以便继续打钎。
3.9整理记录：按孔顺序编号，将锤击数填入统一规定的表格内，要求字迹清楚，而且要经过打钎人员的签字确认。当天的打钎记录当天交于技术员或工长，由技术员或工长检查签字然后归档，如在检查过程中发现有问题的，要在有问题的钎位旁边重新打孔，重新记录。
地基钎探技术交底
五、安全要求
（1）进入施工现场必须佩戴好安全帽。
（2）打钎时注意安全，不要让穿心锤砸到人身上。
（3）施工现场的各种安全设施、设备和警告、安全标志等未经相关负责人同意不得任意拆除和挪动。
（4）施工区域及肥槽边每隔5m设置醒目危险标识牌，标识牌标明‘基坑危险、严禁靠近’，项目部每天检查。
（1）保持现场清洁，不要浪费材料。
（2）施工中的震动、噪声等设备噪音白天不超70分贝，夜间不超55分贝。
（3）夜间施工探照灯选择既能满足施工照明要求又不刺眼的新型灯具，并加装灯罩使夜间照明只照射施工区而不影响周围社区居民休息。
（4）施工作业时严禁大声喧哗。
交底人
接受交底人数
交底时间
接受交底人员
注：1本表由施工单位填写。
交底内容：
一、作业准备
1、材料要求
表1 材料计划表
序号
名称
规格/型号
单位
数 量
备注
1
砂子
中砂
m3
2
2
白灰
/
Kg
200
3
实心砖
240×115×53mm
块
3500
4
石笔
白色
盒
10
5
油漆
白色
桶
2
2、主要机具
表2主要机具计划表
序号
名称
规格/型号ຫໍສະໝຸດ 单位数 量备注1
轻型触探器
/
台
5
2
手推车
/
辆
5
3
铁锹
/
把
20
4
小锤
（5）作业人员在施工前应参加相关应急预案培训，全面了解应急预案相关内容，熟悉自身职责、应急程序和现场处置措施。
钎探技术交底
负责人
交底人
接受人

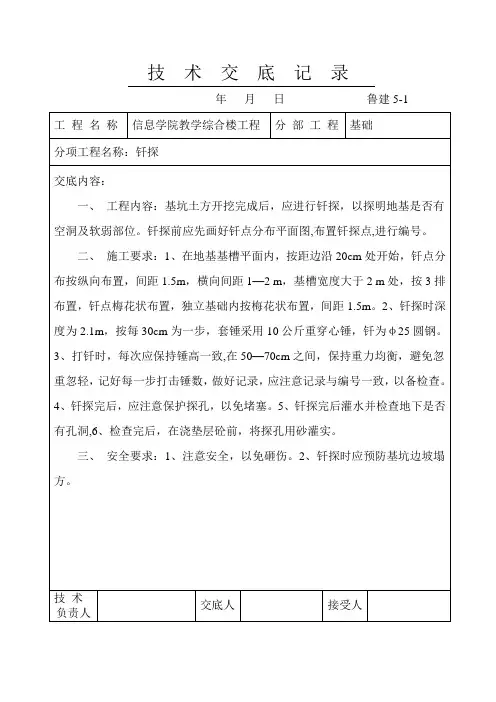

技术交底记录
年月日鲁建5-1
工程名称
信息学院教学综合楼工程
分部工程
基础
分项工程名称：钎探
交底内容：
一、工程内容：基坑土方开挖完成后，应进行钎探，以探明地基是否有空洞及软弱部位。钎探前应先画好钎点分布平面图,布置钎探点,进行编号。
二、施工要求：1、在地基基槽平面内，按距边沿20cm处开始，钎点分布按纵向布置，间距1.5m，横向间距1—2 m，基槽宽度大于2 m处，按3排布置，钎点梅花状布置，独立基础内按梅花状布置，间距1.5m。2、钎探时深度为2.1m，按每30cm为一步，套锤采用10公斤重穿心锤，钎为φ25圆钢。3、打钎时，每次应保持锤高一致,在50—70cm之间，保持重力均衡，避免忽重忽轻，记好每一步打击锤数，做好记录，应注意记录与编号一致，以备检查。4、钎探完后，应注意保护探孔，以免堵塞。5、钎探完后灌水并检查地下是否有孔洞,6、检查完后，在浇垫层砼前，将探孔用砂灌实。
钎探技术交底
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
审核人交底人接受交底人
、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
地基钎探安全技术交底(班组)
地基钎探安全技术交底（班组）一、安全目标：杜绝重大伤亡事故，轻伤负伤频率控制在2‰以内。
二、施工中注意的质量问题1、工地上的废水要严格控制，不准流入以夯实的基槽中，下道工序用的石块、砖块不能扔在槽中，以免损坏夯实的表层和基体。
2、钎探完成后，应作好复盖标记，保护好钎孔，未经质量检查人员和有关单位复验，不得堵塞或灌砂。
3、挖好基槽后，边坡严禁车辆扰动，并严禁在槽边堆放物料，基槽四周应做好排水沟以防止施工用水流入槽内。
三、作业中应遵守的安全操作规程和规范及应注意的安全事项：1、进入施工现场须戴好安全帽，并经过“三级安全教育”方准参加施工。
2、工作中，不准打闹，不准脱离岗位，不准到处串岗。
3、施工时随时检查周边的土方情况,注意土方塌方。
4、机械进入施工现场,施工人员要与机械保持一定的安全距离。
5、现场用电，由现场的电工完成,其他人员不得私自安排电缆或机械。
6、施工机具要及时修理,以防止机械漏油,污染现场。
四、环境职业健康及扬尘防治措施：1、对工人进行扬尘防治经常性教育，积极响应政府的重污染天气预警，召开扬尘会议，正确使用及佩戴防护用品。
2、风速四级以上易产生扬尘时，要采取增加洒水次数等措施，防止尘土飞散。
3、积极参加项目部组织的各项培训和演练，对突发事件积极响应、配合。
4、积极参加扬尘会议，做好防尘部署工作。
5、节约能源、爱惜材料，对落地的材料、产品废弃物及时捡起，分料盒隔离放置，杜绝浪费。
6、及时对政府预警做出相应的响应，严格执行预警响应内容。
7、施工现场周边设围墙或围挡，以进行隔音降噪。
8、施工时随时检查周边的土方情况,注意土方塌方。
9、机械进入施工现场,施工人员要与机械保持一定的安全距离。
10、现场用电，由现场的电工完成,其他人员不得私自安排电缆或机械。
五、现场作业对身体的危害：1、坍塌事故的危害：基槽开挖后，边坡由于布置不当，堆放材料易造成边坡坍塌，给施工人员造成伤害。
2、缺氧和一氧化碳的危害：在建筑物地下室施工时由于作业空间相对密闭、狭窄、通风不畅，特别是在这种作业环境内使用内燃机和燃烧器，耗氧量极大，又因缺氧导致燃烧不充分，产生大量一氧化碳。
钎探安全专项技术交底模板
一、交底对象全体钎探施工人员、施工管理人员、监理人员。
二、交底时间（具体日期）三、交底内容1. 钎探施工概述钎探施工是地基处理工程中的重要环节，通过钎探可以了解地基土层分布、土质特性、地基承载力等信息，为后续施工提供依据。
钎探施工过程中，必须严格遵守安全操作规程，确保施工安全。
2. 施工准备（1）人员配备：施工队伍应具备相应的资质和技能，配备充足的安全员、技术员、操作员等。
（2）材料设备：确保施工材料、设备齐全、完好，并进行安全检查。
（3）安全防护用品：施工人员应配备安全帽、安全带、防尘口罩、防护眼镜等安全防护用品。
3. 施工工艺（1）钎探点布置：按照设计要求，在基础周边、承台及柱基础等关键部位布置钎探点。
（2）打钎：采用机械打钎，将钎杆垂直打入土层，深度达到设计要求。
（3）记录：每打入土层30cm，记录一次锤击数，并做好记录。
（4）拔钎：拔钎时注意垂直上拔，防止钎杆变形。
4. 安全措施（1）施工人员必须穿戴好安全防护用品，确保人身安全。
（2）施工现场应设置警示标志，提醒施工人员注意安全。
（3）机械操作人员必须持证上岗，严格按照操作规程进行操作。
（4）施工现场应配备消防器材，确保消防安全。
（5）施工过程中，加强现场巡查，及时发现并消除安全隐患。
5. 应急措施（1）发生安全事故时，立即停止施工，组织人员进行救援。
（2）根据事故性质，启动应急预案，采取相应措施。
（3）事故发生后，立即上报相关部门，做好事故调查和处理工作。
四、交底要求1. 施工人员要认真听取交底内容，确保理解并掌握安全操作规程。
2. 施工管理人员要加强对施工现场的巡查，确保施工安全。
3. 监理人员要严格按照规范要求，对施工过程进行监督检查。
4. 施工单位应定期组织安全教育培训，提高施工人员的安全意识。
五、交底人（具体姓名）六、接受人（具体姓名）七、交底日期（具体日期）八、备注本交底内容仅供参考，具体施工过程应根据实际情况进行调整。
钎探机安全使用技术交底模板
一、交底目的为确保钎探机在施工过程中的安全使用，预防事故发生，提高施工效率，特制定本技术交底。
二、适用范围本交底适用于所有使用钎探机的施工人员。
三、钎探机简介钎探机是一种用于地基探测的机械设备，主要用于打孔、取土样、灌砂等作业。
钎探机具有操作简便、效率高、探测准确等优点。
四、安全注意事项1. 操作人员必须经过专业培训，了解钎探机的结构、性能及操作规程。
2. 操作前应检查钎探机各部件是否完好，液压系统、电气系统、机械传动系统等是否正常。
3. 钎探机操作过程中，严禁无关人员靠近或进入危险区域。
4. 钎探机作业前，应确保钎探孔位准确，防止误打孔或伤及地下管线。
5. 作业过程中，严禁使用金属工具敲击钎杆，以防钎杆折断或损坏。
6. 钎探机作业时，应保持作业面整洁，防止泥沙进入液压系统。
7. 钎探机作业过程中，如发现异常情况，应立即停止作业，检查原因并排除故障。
8. 作业结束后，应将钎探机放置在安全位置，切断电源，关闭液压系统。
五、操作规程1. 操作人员应穿戴好个人防护用品，如安全帽、工作服、防护手套等。
2. 启动钎探机前，应确保钎杆垂直，并与钎探孔位对准。
3. 操作过程中，应缓慢加压，防止钎杆突然折断。
4. 作业过程中，应密切观察钎杆进出情况，避免卡住。
5. 钎探机作业过程中，严禁操作人员离开工作岗位。
6. 作业结束后，应及时清理钎探孔，确保施工质量。
六、应急措施1. 钎探机发生故障时，应立即切断电源，关闭液压系统。
2. 如发现钎杆折断，应立即停止作业，防止事故扩大。
3. 如发生触电事故，应立即切断电源，进行急救。
4. 如发生人员受伤，应立即进行救治，并拨打急救电话。
七、培训考核1. 施工单位应对操作人员进行专业培训，考核合格后方可上岗。
2. 定期对操作人员进行安全知识、操作技能的培训和考核。
3. 操作人员应掌握本交底内容，熟悉安全操作规程。
八、总结钎探机在施工过程中具有重要作用，操作人员应严格按照本交底执行，确保施工安全。
钎探技术交底(经典)
表C2-04 技术交底记录编号：交底内容：1.施工准备1.1.材料及主要机具：砂：一般中砂。
机械扦探机2台。
1.2.作业条件：1.2.1.基土已挖至基坑底设计标高，表面应平整，坑宽、长均符合设计图纸要求。
1.2.2.根据设计图纸绘制钎探孔位平面布置图（详见附图）。
1.2.3.夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。
1.2.4.钎杆上预先划好30cm横线，用红油漆标出。
1.2.5.钎探机已安装到位，并能正常使用。
2.操作工艺2.1.工艺流程：放钎点线就位打钎拔钎灌砂记录锤击数检查孔深2.2.按钎探孔位置平面布置图（附后）放线；孔位洒上白灰点。
白灰点按照1.5米间距、梅花形布置。
2.3.机械打钎：在打钎之前每个孔位附近放一块页岩砖并在砖上标明相应孔位的编号，然后将钎探杆尖对准孔位，扶正钎杆，按下开关，拉起穿心锤，使其自由下落，锤距为50cm，把钎探杆垂直打入土层中。
2.4.记录锤击数。
钎杆每打入土层30cm时，记录一次锤击数。
钎探深度为2.1m，共7步。
记录由专人负责填写，交接班要向接班人员交底记录方法。
记录应实事求是，不能弄虚作假。
钎探机操作人员与记录人员要配合默契，待记录人员准备好后，操作人员方可进行打钎。
2.5.拔钎：机械拔钎。
拔钎后将孔位附近相应编号的页岩砖覆盖于孔位之上。
2.6.移位：将钎探机移动到下一孔位，以便继续打钎。
2.7.灌砂：在打完钎孔，每个钎探孔经过质量检查人员和工长检查孔深与记录无误后并经过相关部门验槽合格后对所有孔位进行一次性灌中砂。
灌砂时，每填入30cm左右可用钢筋棒捣实一次。
2.8.整理记录：按钎孔顺序编号，将锤击数填入统一表格内。
字迹要清楚，再经过打钎人员和技术员签字后归档。
（收集整理由栋号长负责）3.质量标准3.1.保证项目：钎探深度必须符合要求，锤击数记录准确，不得作假。
3.2.基本项目：钎位基本准确，探孔不得遗漏。
钎孔灌砂应密应。
钎探技术交底
2、 工艺流程： 放钎点线→就位打钎→拔钎→灌砂
↓ ↓
记录锤击数、检查孔深
2.1 按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。
2.2 就位打钎 机械打钎：将钎探杆尖对准孔位，再把穿心锤会在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1编号：C-2-1-1
工程名称
东明金桥国际商业
交底日期
2020年 月 日
分部工程
基础
分项工程名称
地基钎探技术交底
交底内容：
1、施工准备：
1.1机械打钎：打钎机
1.2 作业条件：
1.2.1 基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。
1.2.2 根据设计图纸绘制钎探孔位平面布置图，准备钎探记录表
2.3 记录锤击数。钎杆每打入土层30cm时，记录一次锤击数。钎探深度如设计无规定时，一般按表l-6执行。
2.4 移位：将钎杆或触探器搬到下一孔位，以便继续打钎。
2.5 灌砂：打完的钎孔，经过甲方、监理、设计、勘探等有关质量检查人员进行检查孔深与记录无误后，即可进行灌砂。灌砂时，每填入30cm左右用钢筋棒捣实一次。 钎探孔排列方式，向钱位布置图。
4、成品保护: 钎探完成后，应作好标记，保护好钎孔，未经质量检查人员和有关工长复验，不得堵 塞或灌砂。
基土钎探技术交底
交底日期
交底人签字
接受人签字
5．质量标准
（1）保证项目
钎探深度必须符合要求，锤击数记录准确，不得作假钎。
（2）基本项目
钎位基本准确，探孔不得遗漏，钎孔灌砂应密实。
（3）应注意的质量问题
1）如打钎不下去时，应请示有关管理人员，不得任意填写锤击数。
2）在记录表上用笔将不同锤击数的钎孔分开，在平面布置图上注明孔号的位置，把枯井、坑、穴等标注，以便勘察设计人员或有关部门验槽时分析处理。
般为50～70cm，将钎垂直打入土层中。
2）机械打钎：将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆、拉起穿心锤，使其自由下落，锤距为50cm，将触探杆竖直打入土层中。
（2）记录锤击数：钎杆每打入土层30cm时记录一次锤击数。钎探深度如设计无规定时，一般按表1—309执行。
（3）拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。每拔出一段将绳套往下移一段，余此类推，直至完全拔出为止。
（３）其他有钢绳、钢卷尺等。
3．作业条件
（1）基土已挖至设计基坑底标高，表面应平正，轴线及坑尺寸均符合设计图纸要求。
（2）根据设计图纸绘制钎探孔位平面布置图。
（3）按钎探孔位平面布置图放线：孔位钉上小木桩。
（4）钎杆上预先划好30cm横线标记。
4．操作工艺
工艺流程
确定打钎顺序→就位打钎→记录锤击数拔钎→移位
（4）移位：将钎杆或触器搬到下一孔位，以便继续打钎。
（5）灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即或进行灌砂。灌砂时，每填入30cm左右时，可用钢筋棒捣实一次。灌砂有两种形式，一种是每孔打完或几孔打完灌一次，另一种是每天打完，统一灌一次。
钎探技术交底
纤探技术交底
1.按照放线撒白灰点打孔，任意方向两孔间距均为1500mm。
2.纤探杆每30mm预先做好刻度标记。
3.将纤探杆尖对准孔位，再把穿心锤套在纤杆上，扶正纤杆，拉起穿心锤，使其自由下落，锤落距500mm，把纤探杆竖直打入土层中。
4.纤探杆每打入土层300mm记录一次锤击数。
5.打孔前在孔位处适当洒水，避免拔杆时沙土灌进孔内。
6.纤探杆拔出后先用塑料袋塞好再用砖盖好，并按顺序做好数字标记。
7.纤探机移位采用轮下垫木板的方法。
8.必须准确记录锤击数，不得做假纤。
9.如打纤遇障碍进行不下去，必须向技术人员反映情况再做处理。
10.基土受雨后不得纤探施工。
11.打纤时根据现场情况适当向上拔几次探杆，避免一次打入探杆拔
不出来现象。
12.做好交接班工作，防止记录混乱。
13.施工前仔细检查纤探机是否存在开焊、电机运转不正常等安全隐患，及时反应并检修。
14.未经检查不得堵塞、灌填探孔。
交底人：被交底人：
年月日。
2022年土木工程基土钎探工程技术交底
基土钎探工程技术交底导读：施工预备材料要求砂：一般为中砂。
主要机具工打钎：一般钢钎，用直径amp;phi;22～25mm的钢筋制成，钎头是60amp;deg;尖锥外形，钎长1.8～2.1m；穿心锤(重10kg)。
机械打钎：轻巧触探器。
其他：麻施工预备材料要求砂：一般为中砂。
主要机具工打钎：一般钢钎，用直径22～25mm的钢筋制成，钎头是60尖锥外形，钎长1.8～2.1m；穿心锤(重10kg)。
机械打钎：轻巧触探器。
其他：麻绳或铅丝、梯子(凳子)、手推车、撬棍(拔钢钎用)和钢卷尺等。
作业条件基土已挖至基坑(槽)底设计标高，表面应平整，轴线及坑(槽)长、宽均符合设计图纸要求。
依据设计图纸绘制钎探点平面布置图，确定钎探点位置及挨次编号，根据钎探图及有关规定进行钎探并记录。
钎探点的布置依据设计要求，当设计无要求时，应按规范规定执行，也可参照表l-l执行。
表1-1槽宽（cm）排列方式及图示间距（m）深度（m）小于80中心一排1.51.580～200两边错开1.51.5大于200梅花型1.52.1柱基梅花型1.5～2.01.5，并不浅于短边按钎探点平面布置图放线并撒白灰点。
扦上每30cm预先划好横线。
操作工艺工艺流程放钎点线就位打钎(记录锤击数)拔钎(检查孔深)灌砂施工方法和技术要求按钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。
就位打钎：将触探扦尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距为50cm，把触探杆垂直打入土层中。
记录锤击数：钎扦每打入土层30cm，记录一次锤击数。
钎探深度如设计无规定时，一般按表"钎探点排列方式'执行，并做地基钎探记录。
拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理，将钎拔出。
拔出后用砖盖孔。
移位：将触探器搬到下一孔位，以便连续打钎。
灌砂：打完的钎孔，经过质检人员和有关工长检查孔深与记录无误后，即进行灌砂。
钎探技术交底
四、质量标准
1、保证项目：
钎探深度必须符合要求，锤击数记录（用签字笔）准确，不得作假。
2、基本项目：
（1）钎位基本准确，探孔不得遗漏。
（2）钎孔灌砂密实。
五、成品保护
钎探完成后，作好标记，保护好钎孔，未经质检员和有关工长复验，不得堵塞或灌砂。
六、注意问题
1、注意保护钎位处砖块位置，不要让人随意移动。
技术交底记录
2014年04月10日
工程名称
迁安市紫霞胜境住宅小区C区
施工单位
中航长城大地建工集团五洲工程有公司
分部工程名 称
地基与基础
交底部位
地基钎探
交底内容
一、材料要求
砂：一般中砂（0.35~0.5）、粉笔、白油漆、钢筋棍、灰砂砖等。
二、主要机具
打钎机，标准钢钎，钎径φ25mm，钎头呈600尖锥形状，钎长2.2m，手推车、钢卷尺。
7、移位：将打钎机推到下一孔位，以便继续打钎。
8、灌砂：打完的钎孔，经过质检员和有关工长检查孔深与记录无误后，即可进行灌砂。灌砂时，每填入30cm左右用钢筋棒捣实一次。每天打完后，统一灌砂一次。
9、整理记录：按钎孔顺序编号，将锤击数填入统一表格内。字迹要清楚，打钎完毕后，将钎探记录交技术室整理。
10、基土受雨后，不得进行钎探。
4、人员组织：分2组，每组3人，两人扶打钎机，一人记录。具体分组打钎的点位见钎探平面布置图。
三、操作工艺
1、工艺流程：
放钎点线→就位打钎→拔钎→灌砂
↓↓
记录锤击数检查孔深
2、按钎探孔位置平面布置图放线；孔位放置灰砂砖，并在砖上用粉笔编上钎位号。
3、就位打钎：对准孔位将打钎机放平、放稳就位，一人拿钢钎对准铅锤落下位置卡好，再把钎尖对准钎孔位置，扭转倒顺电源开关开始打钎，把钎杆垂直打入土层中。要求钎杆必须垂直，不能倾斜，升钎高度误差控制在±1cm内。
钎探技术交底
2.1基土挖至基坑底设计标高以上10cm（即-16.20m以上10cm），表面平整，轴线及基坑宽、长均符合设计图纸要求。
2.2根据设计图纸绘制钎探孔位平面布置图，钎探点间距1500mm，梅花式布置。
2.3夜间施工时，配有足够的照明设施。
3、施工工艺：
3.1 6#楼在现场确定钎探点位置，按照由南向北的顺序打钎。7#楼按照图纸确定钎探点位置，按照由南向北的顺序打钎。8#楼在现场确定钎探点位置，按照由南向北的顺序打钎。在钎探点位置处放置标准砖，并在砖上用粉笔写上钎探点的序号。
3.7打钎及灌砂完毕后，清除坑底表面剩余的5cm厚土层。注意，清土过程中及清土完毕后，不要再践踏土层。
4、质量标准
4.1保证项目：钎探深度必须符合要求，锤击数记录准确，不得作假钎。
4.2基本项目：a. 钎位基本准确，钎孔不得遗漏。 b. 钎孔灌砂要密实。
5、成品保护
钎探完成后，作好标记，保护好钎孔，未经质量检查员和有关工长复验，不得堵塞或灌砂。
6.2记录和平面布置图的探孔位置不得填错。
6.2.1将钎孔平面布置图上的钎孔与记录表上的钎孔先行对照，有无错误。发现错误及时修改或补打。
6.2.2在记录表上用色笔标注，将不同的钎孔（锤击数的大小）分开。
6.2.3在钎孔平面布置图上注明过硬或过软的孔号的位置，以便设计勘察人员或有关部门验槽时分析处理。
技 术 交 底 记 录
表C2-1
编 号
工程名称
交底日期
施工单位
分项工程名称
交底提要
基土打钎
交底内容：
1、材料及主要机具：
1.1砂：一般中砂。用于充填探孔。
1.2主要机具：钎探杆用直径25mm的圆钢制成，钎头呈60度。尖锥形状，锤下杆长大于1.8m；锤重10kg±2kg。钎杆上预先画好30cm横线。
溶洞钎探技术交底
技术交底书
单位：
工程名称交底日期
交底项目隧底钎探交底号
钎探的目的：
1.探测出溶洞的纵向延伸长度、距线路中心线的位置及距隧底的深度。
2.方法：沿隧道中心线及左线中心、右线中心垂直于隧底进行钎探。
共三条线。
具体施作里程由现场技术及施工员、副经理根据现场实际情况决定，同一里程处施做三孔，每孔长5m。
从DK145+565里程开始施做，以后每进尺5m，施做一次。
位置如图：
3．记录：进行钎探时，现场技术员及施工员进行全程旁站、拍照存底，详细记录钎探个数、深度（隧底距溶洞顶距离）、位置（描述出钎探距隧道中心的实际位置）
交底人：复核人：接受人：日期：。
钎探技术交底
风镐打眼钎探工作业技术交底交底内容；1.1 了解工作情况：检查打眼机具的使用情况1.2现场检查压风供管路有无破口，风钻零部件是否齐全、完好，螺丝是否紧固，目测钻杆有无弯曲，钻杆有无堵塞，并作风机试运转。
1.3、查出的问题汇报、处理后上岗作业。
1.4履行交班手续。
2.1根据作业图，拉尺找出钎眼位置，并作出标记。
3. 打眼3.1打眼工站在钻机侧后方，一手把住手柄，一手操纵开关，两腿前后错开，保持身体平衡，注视前方钻杆，缓送气腿阀门，使气腿蹬到实处，并达到一定的支撑力。
3.2掌钎工站在钻机一侧，距离工作面400~600mm，两手抓稳钻杆，对准标好的眼位，向打眼工发出开机信号。
3.3开眼时，把钻机操纵阀开到轻转位置，待眼位固定并钻进20~30mm 以后，掌钎工两手松开，退到机身后侧监护；打眼工把操纵阀板到中转位置钻进，当钻进50mm左右，钻头不易脱离眼口时，全速钻进。
3.4打眼应与岩石层带节理方向成一定夹角，尽量避免沿岩层节理方向钻眼。
3.5打眼时，用手柄阀门及时调节气腿高度，使钻机、钻杆和打眼方向一致，推力要均匀，不要用力过大，防止断钎、夹钎。
钻杆不要上下、左右摆动，以保持钻进方向。
3.6打眼过程中，发现钻眼机具的零部件，设施等出现异常情况时，必须停钻处理。
3.7掌握好钻孔的深度（每孔钎钻5M）和角度，达到要求深度时，减速撤钻。
钻深眼时，必须采用不同长度的钻杆，开始时使用短钻杆。
3.8撤钻时，小开阀门，停止向前推力，使钻杆缓慢旋转，缓慢向情中拉钻机，同时缩气腿，使钻杆在旋转中退出炮眼；此时掌钎工待钻杆钻速减慢时，站在钻杆一侧，协助打眼工把钻杆退出炮眼。
3.9循环作业同2.2~2.8。
3.10钎探眼钻进完毕后，打开风门，用手来回拖动，直至把眼内岩粉吹净。
4. 特殊问题的处理4.1风钻打钎杆眼，作业程序执行该标准作业中有关规定。
5. 安全要点及注意事项5.1钻杆弯曲，中心孔不通时不得使用。
5.2试运转时气门不宜过大，以防气腿伤人。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
底板外边线
49 50
48 47 46 45 44 43 42 41
34 35 36 37 38 39 40
33 32
31 30 29 底板外边线
28 27 26 25 24
21 22 23
20 19
16 17 18
15 14
11 12 13
10 9
说明： 1、起始钎点位置：自轮廓线外出0.3m左右开始布点； 2、钎点间距1.5m左右，梅花形布置； 3、打钎总深度2.1m。
153 152 151 150 149 148 147 146 145 144 143 142 141 140 139
124 125 126 127 128 129 130 131 132 133 134 135 136 137 138
123 122 121 120 119 118 117 116 115 114 113 112 111 110 109
184 185 186 187 188 189 190 191 192 193 194 195 196 197 198
183 182 181 180 179 178 177 176 175 174 173 172 171 170 169
154 155 156 157 158 159 160 161 162 163 164 165 166 167 168
274 275 276 277 278 279 280 281 282 283 284 285 286 287 288
273 272 271 270 269 268 267 266 265 264 263 262 261 260 259
244 245 246 247 248 249 250 251 252 253 254 255 256 257 258
求；根据钎探孔位平面布置图放出钎探孔，孔位撒白灰点;钎杆上预先划好 30cm 横线。 二.操作工艺：
1.工艺流程： 确定打钎顺序→就位打钎→拔钎盖孔→移位→整理记录 记录锤击数 检查孔深→灌砂
2.就位打钎：将触探杆尖对准事先撒白灰点的孔位，再把穿心锤套在钎杆上，扶正
钎杆、拉起穿心锤，使其自由下落，锤落距为 50cm，将触探杆垂直打入土层中。 3.记录锤击数：落锤时高度控制在 50cm，节拍要均匀，钎杆每打人土层 30 cm 时 记录一次锤击数。钎探时碰到打不下去或锤击数不正常时，应立即记录下来并及时 向技术负责人报告，以便处理。钎探深度 2.1m。 4.拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出。 每拔出一段将绳套往下移一段，直至完全拔出为止。并随即用废旧多层板快盖孔。 5.灌砂：灌砂采用每天打完统一灌一次的方法。打完的钎孔，经过质量检查人员和 有关工长检查孔深与记录无误后，即进行灌砂。灌砂时，每填入 30cm 左右用钢筋 棒捣实一次。 6.整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹要清楚，再经过打钎 人员签字后归档，以备验槽时使用。
6ቤተ መጻሕፍቲ ባይዱ
7
8
5
4
1
2
3
3
技术交底记录
表 C2-I
工程名称
编号 分项工程名称
施工单位
日期
2011.11.26
交底提要
交底内容
一.施工准备
1.主要机具：采用机械打钎，穿心锤（自重为 10kg）、尖椎头、触探杆、钎杆（直 径φ25 圆钢）m；铅丝、凳子、手推车、撬棍、钢卷尺、废旧多层板小方快。
2. 作业条件：基坑已挖至设计基底标高，表面平整，轴线及基坑宽长均符合设计要
243 242 241 240 239 238 237 236 235 234 233 232 231 230 229
214 215 216 217 218 219 220 221 222 223 224 225 226 227 228
213 212 211 210 209 208 207 206 205 204 203 202 201 200 199
审核人
交底人
接受人
1.本表由施工单位填写，交底单位与接受单位各保存一份。 2.当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1
技术交底记录
表 C2-I
编号
工程名称
分项工程名称
施工单位 北
日期
2011.11.26
交底提要
交底内容
三.质量要求 1.钎探深度必须符合要求，锤击数记录准确，不得作假钎。 2.钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。 四.成品保护 1.钎探完毕后，应随即用砖盖孔作好标记，未经质量检查，工长复验，不得堵塞或 灌砂。 五.注意事项 1.已进入冬期施工，每打一个钎掀开一部分地基覆盖材料，打完钎及时恢复覆盖， 严防地基土受冻。 如打钎进行不下去，应请示有关工长，适当移位打钎。不得不打而任意填锤击数。 2.钎探记录和平面布置图整理：在记录表上用有色铅笔或符号将不同锤击数的钎孔 分开；在钎孔平面布置图上注明钎探异常、过软或过硬孔号位置，以便设计勘察人 员或有关部门验槽分析处理。 3.验槽时准备好打钎机，以备打钎检查。 4.施工过程中确保安全，遵守相应的各项安全要求、规定。 5.设专人看护边坡，发现异常情况及时停工解决、处理，确保安全后方可继续施工。
94 95 96 97 98 99 100 101 102 103 104 105 106 107 108
93 92 91 90 89 88 87 86 85 84 83 82 81 80 79
64 65 66 67 68 69 70 71 72 73 74 75 76 77 78
63 62 61 60 59 58 57 56 55 54 53 52 51 50-2 50-1
审核人
交底人
接受人
1.本表由施工单位填写，交底单位与接受单位各保存一份。 2.当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2
北
304 305 306 307 308 309 310 311 312 313 314 315 316 317 318
303 302 301 300 299 298 297 296 295 294 293 292 291 290 289
