钢铁材料化学成分表

合集下载

常用材料化学成份

常用材料化学成份1.金属材料：-铁：铁是地壳上最常见的金属之一、在钢铁生产中使用的主要成分是铁和碳。

其他常见的合金元素有镍、铬等。

-铝：铝是一种轻质金属，主要成分是铝和少量的合金元素，如锰、镁和硅。

-铜：铜是导电性能很好的金属，主要成分是铜本身，通常还含有锌和锡等合金元素。

-锌：锌是一种耐腐蚀金属，主要成分是锌本身，常与铝、铜等金属一起合成合金。

2.塑料材料：-聚乙烯（PE）：聚乙烯是一种常见的塑料，主要成分是乙烯（C2H4）分子的聚合物。

它具有良好的耐酸碱性和机械强度。

-聚丙烯（PP）：聚丙烯是一种耐高温塑料，主要成分是丙烯（C3H6）分子的聚合物。

它具有较高的刚性和耐化学腐蚀性。

-聚氯乙烯（PVC）：聚氯乙烯是一种耐候性好的塑料，主要成分是氯乙烯（C2H3Cl）分子的聚合物。

它可在不同形式下制成硬质或软质的塑料制品。

-聚苯乙烯（PS）：聚苯乙烯是一种常见的脆性塑料，主要成分是苯乙烯（C8H8）分子的聚合物。

它常被用于制作泡沫塑料（EPS）。

3.橡胶材料：-天然橡胶：天然橡胶主要成分是聚合物异戊二烯（C5H8）。

-合成橡胶：合成橡胶是通过合成化学方法制备的橡胶，其主要成分有丁苯橡胶、丁腈橡胶、氯丁橡胶等。

4.玻璃材料：-硅酸钠（Na2SiO3）：硅酸钠是玻璃的主要成份之一，它是由二氧化硅（SiO2）和碱金属氧化物（如氢氧化钠）反应所得。

-碳酸钠（Na2CO3）：碳酸钠是用于制备玻璃的重要成分。

它与二氧化硅和氢氧化钠反应生成硅酸钠。

5.陶瓷材料：-二氧化硅（SiO2）：二氧化硅是陶瓷材料的主要成份之一，它具有良好的耐高温和抗酸碱性能。

-氧化铝（Al2O3）：氧化铝是一种用于制备高级陶瓷的重要成分。

它具有良好的绝缘性能和高机械强度。

这只是常用材料化学成分的一小部分，还有很多其他材料也具有重要的化学成分，如纸张、涂料、药物等。

不同的材料成分赋予了它们不同的性质和用途，化学成分的选择和控制对材料的性能至关重要。

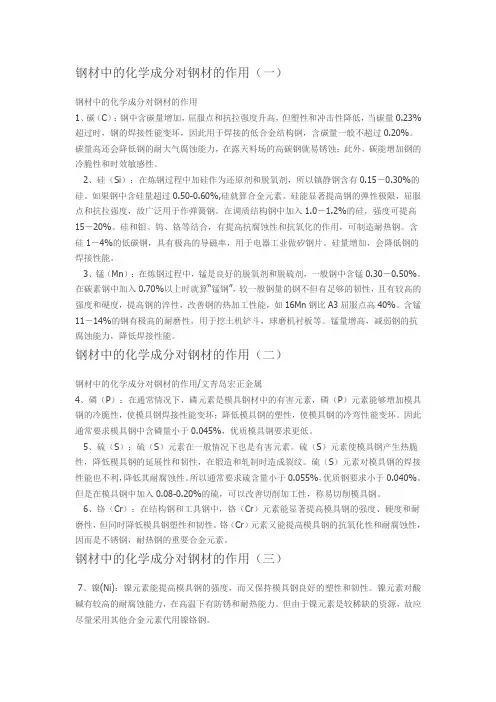

钢材中的化学成分对钢材的作用

钢材中的化学成分对钢材的作用（一）钢材中的化学成分对钢材的作用1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。

碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。

2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。

如果钢中含硅量超过0.50-0.60%,硅就算合金元素。

硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。

在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。

硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。

含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。

硅量增加，会降低钢的焊接性能。

3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。

在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。

含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。

锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。

钢材中的化学成分对钢材的作用（二）钢材中的化学成分对钢材的作用/文青岛宏正金属4、磷（P）：在通常情况下，磷元素是模具钢材中的有害元素，磷（P）元素能够增加模具钢的冷脆性，使模具钢焊接性能变坏；降低模具钢的塑性，使模具钢的冷弯性能变坏。

因此通常要求模具钢中含磷量小于0.045%，优质模具钢要求更低。

5、硫（S）：硫（S）元素在一般情况下也是有害元素。

硫（S）元素使模具钢产生热脆性，降低模具钢的延展性和韧性，在锻造和轧制时造成裂纹。

硫（S）元素对模具钢的焊接性能也不利，降低其耐腐蚀性。

所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。

b2钢材的化学成分

b2钢材的化学成分
B2钢材是一种常用的结构钢材，其化学成分对于其性能和用途至关重要。

下面将从不同的角度来介绍B2钢材的化学成分。

1. 主要元素：
B2钢材的主要元素是铁（Fe），其含量通常在98%以上。

铁是B2钢材的主要基础，赋予了钢材优良的强度和韧性。

2. 碳（C）含量：
B2钢材的碳含量通常在0.15%-0.25%之间。

碳是钢材中最重要的合金元素之一，可以增加钢材的硬度和强度。

适量的碳含量可以使B2钢材具有较高的耐磨性和耐腐蚀性。

3. 硅（Si）含量：
B2钢材中的硅含量通常在0.15%-0.35%之间。

硅的添加可以提高钢材的强度和硬度，并改善钢材的耐腐蚀性能。

此外，硅还可以改善钢材的高温氧化和热处理性能。

4. 锰（Mn）含量：
B2钢材中的锰含量通常在0.30%-0.60%之间。

锰的添加可以提高钢材的强度和硬度，并改善钢材的可塑性和冷加工性能。

锰还可以提高钢材的耐磨性和耐腐蚀性。

5. 硫（S）和磷（P）含量：
B2钢材中的硫和磷含量应控制在较低的水平，通常分别不超过
0.035%和0.040%。

高硫和高磷含量会降低钢材的可塑性和冷加工性能，并且容易引起钢材的脆性断裂。

B2钢材的化学成分包括主要元素铁、碳、硅、锰以及控制在较低水平的硫和磷。

这些元素的含量和配比对于B2钢材的性能和用途起着重要的影响。

在制造和应用过程中，需要精确控制这些化学成分，以确保B2钢材具有合适的强度、硬度、可塑性和耐腐蚀性能，以满足工程和结构上的要求。

铁矿粉化学成分

铁矿粉化学成分一、铁矿粉的化学成份铁矿粉主要由铁氧化物和其他杂质组成。

其化学成份常见有三种，分别是Fe2O3、Fe3O4和FeOOH。

其中，Fe2O3是最为常见的一种，其化学式为Fe2O3，可以看作是由两个铁原子和三个氧原子组成的化合物。

而Fe3O4则是由三个铁原子和四个氧原子组成，其化学式为Fe3O4。

FeOOH则是由铁、氧和氢三种元素组成的氢氧化物，其化学式为FeOOH。

虽然铁矿粉的主要成份为铁氧化物，但其中也含有其他杂质，如硅酸盐、铝酸盐和钙酸盐等。

这些杂质对铁矿粉的质量和应用具有一定的影响。

二、铁矿粉的物理性质铁矿粉通常呈黑色或褐色粉末状，其密度约为4-5g/cm³，细度较高，粒径一般在5-45微米之间。

铁矿粉的比表面积也较大，通常为200-400平方米/克。

铁矿粉是一种具有吸水性和吸氧性的物质。

在干燥空气中，铁矿粉可以长时间保存，但一旦遇到潮湿气氛或水，铁矿粉便会快速吸湿，甚至出现结块等问题。

此外，铁矿粉还具有较强的还原性和氧化性，在一些特定的应用场合中，这种性质可以得到充分的发挥。

三、铁矿粉的应用铁矿粉是钢铁制造中最为常见的原材料之一，其主要用于高炉冶炼和转炉冶炼。

在高炉炼铁过程中，铁矿粉与焦炭共同进入高炉内进行还原反应，从而使铁氧化物还原为铁金属。

在转炉冶炼中，铁矿粉用于调节炉渣成份、提高脱碳效果等。

此外，铁矿粉还可以用于生产磨料、磁性材料、催化剂以及绿色沥青等。

尤其是在环保领域，铁矿粉因其具有高比表面积、良好的吸附性等特点，被广泛应用于污水、废气处理等方面。

【结语】铁矿粉的成份较为复杂，其化学成份主要为铁氧化物和其他杂质。

在使用铁矿粉时，需注意其物理性质和与其他物质的反应。

铁矿粉在钢铁制造、磁性材料生产等方面都有重要应用，是一种非常重要的原材料。

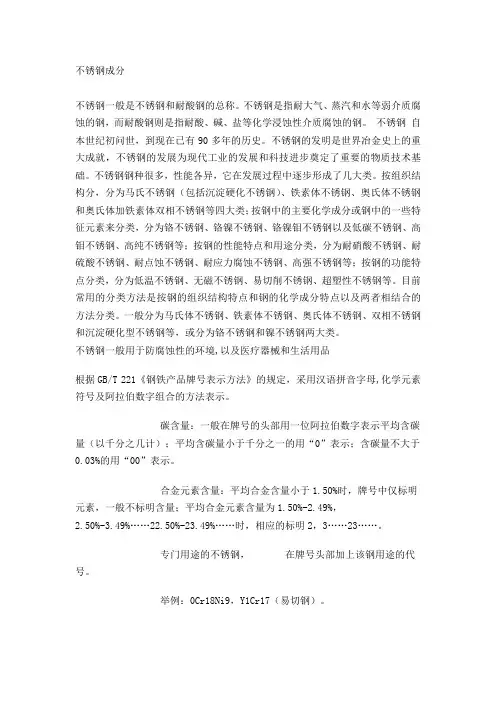

不锈钢成分

不锈钢成分不锈钢一般是不锈钢和耐酸钢的总称。

不锈钢是指耐大气、蒸汽和水等弱介质腐蚀的钢，而耐酸钢则是指耐酸、碱、盐等化学浸蚀性介质腐蚀的钢。

不锈钢自本世纪初问世，到现在已有90多年的历史。

不锈钢的发明是世界冶金史上的重大成就，不锈钢的发展为现代工业的发展和科技进步奠定了重要的物质技术基础。

不锈钢钢种很多，性能各异，它在发展过程中逐步形成了几大类。

按组织结构分，分为马氏不锈钢（包括沉淀硬化不锈钢）、铁素体不锈钢、奥氏体不锈钢和奥氏体加铁素体双相不锈钢等四大类；按钢中的主要化学成分或钢中的一些特征元素来分类，分为铬不锈钢、铬镍不锈钢、铬镍钼不锈钢以及低碳不锈钢、高钼不锈钢、高纯不锈钢等；按钢的性能特点和用途分类，分为耐硝酸不锈钢、耐硫酸不锈钢、耐点蚀不锈钢、耐应力腐蚀不锈钢、高强不锈钢等；按钢的功能特点分类，分为低温不锈钢、无磁不锈钢、易切削不锈钢、超塑性不锈钢等。

目前常用的分类方法是按钢的组织结构特点和钢的化学成分特点以及两者相结合的方法分类。

一般分为马氏体不锈钢、铁素体不锈钢、奥氏体不锈钢、双相不锈钢和沉淀硬化型不锈钢等，或分为铬不锈钢和镍不锈钢两大类。

不锈钢一般用于防腐蚀性的环境,以及医疗器械和生活用品根据GB/T 221《钢铁产品牌号表示方法》的规定，采用汉语拼音字母,化学元素符号及阿拉伯数字组合的方法表示。

碳含量：一般在牌号的头部用一位阿拉伯数字表示平均含碳量（以千分之几计）；平均含碳量小于千分之一的用“0”表示；含碳量不大于0.03%的用“00”表示。

合金元素含量：平均合金含量小于1.50%时，牌号中仅标明元素，一般不标明含量；平均合金元素含量为1.50%-2.49%，2.50%-3.49%……22.50%-23.49%……时，相应的标明2，3……23……。

专门用途的不锈钢，在牌号头部加上该钢用途的代号。

举例：0Cr18Ni9，Y1Cr17（易切钢）。

牌号类型用途1Cr18Ni9Ti 奥氏体型使用最广泛，适用于食品、化工、医药、原子能工业0Cr25Ni20 奥氏体型炉用材料，汽车排气净化装置用材料1Cr18Ni9 奥氏体型经冷加工有高的强度，建筑用装饰部件0Cr18Ni9 奥氏体型作为不锈耐热钢使用最广泛、食品用设备，一般化工设备，原子能工业用00Cr19Ni10 奥氏体型用于抗晶间腐蚀性要求高的化学、煤炭、石油产业的野外露天机器、建材、耐热零件及热处理有困难的零件0Cr17Ni12Mo2 奥氏体型适用于在海水和其它介质中，主要作耐点蚀材料，照相、食品工业、沿海地区设施、绳索、CD杆、螺栓、螺母00Cr17Ni14Mo2 奥氏体型为0Cr17Ni12Mo2的超低碳钢，用于对抗晶间腐蚀性有特别要求的产品1Cr18Ni12Mo2Ti 奥氏体型用于抗硫酸、磷酸、甲酸、乙酸的设备，有良好的耐晶间腐蚀性0Cr18Ni12Mo2Ti 奥氏体型同上0Cr18Ni10Ti 奥氏体型添加Ti提高耐晶间腐蚀，不推荐作装饰部件0Cr16Ni14 奥氏体型无磁不锈钢，作电子原件0-1Cr20Ni14Si2 奥氏体型具有较高的高温强度及抗氧化性，对含硫气氛较敏感，在600-800℃有析出相的脆化倾向，适用于制作承受应力的各种炉用构件1Cr17Ni7 奥氏体型适用于高强度构件，火车客车车厢用材料00Cr18Ni5Mo3Si2 奥氏体型+铁素体耐应力腐蚀破裂性能良好，具有较高的强度，适用于含氯离子的环境，用于炼油、化肥、造纸、石油、化工等工业，制造热交换器、冷凝器等0Cr17(Ti) 铁素体型用于洗衣机内桶冲压件，装饰用00Cr12Ti 铁素体型用于汽车消音器管，装饰用0Cr13Al 铁素体型从高温下冷却不产生显著硬化，汽轮材料，淬火用部件，复合钢材1Cr17 铁素体型耐蚀性良好的通用钢种，建筑内装饰用，重油燃烧部件，用于家庭用具，家用电器部件0Cr13 铁素体型作较高韧性及受冲击负荷的零件，如汽轮叶片，结构架，螺栓，螺帽等1Cr13 马氏体型具有良好的耐蚀性，机械加工性，用作一般用途、刀刃机械零件、石油精炼装置、螺栓、螺母、泵杆、餐具等2Cr13 马氏体型淬火状态下硬度高，耐蚀性良好，作汽轮机叶片，餐具（刀）一，经过近百年的研制和开发已形成一个有300多个牌号的系列化的钢种。

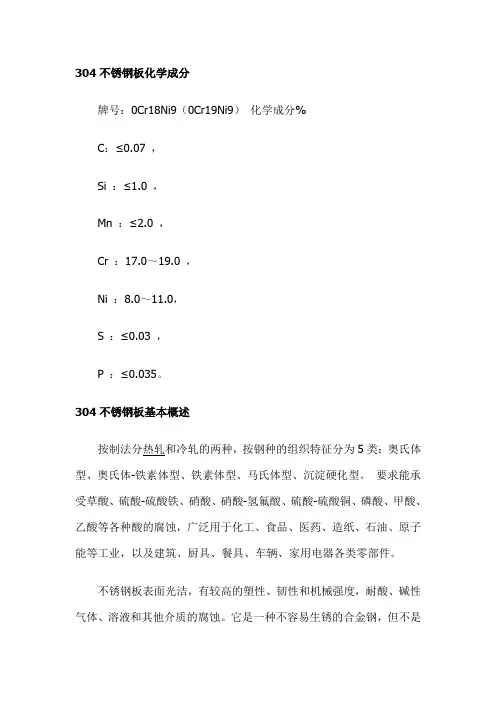

304不锈钢板化学成分

304不锈钢板化学成分牌号：0Cr18Ni9（0Cr19Ni9）化学成分%C：≤0.07 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17.0～19.0 ，Ni ：8.0～11.0，S ：≤0.03 ，P ：≤0.035。

304不锈钢板基本概述按制法分热轧和冷轧的两种，按钢种的组织特征分为5类：奥氏体型、奥氏体-铁素体型、铁素体型、马氏体型、沉淀硬化型。

要求能承受草酸、硫酸-硫酸铁、硝酸、硝酸-氢氟酸、硫酸-硫酸铜、磷酸、甲酸、乙酸等各种酸的腐蚀，广泛用于化工、食品、医药、造纸、石油、原子能等工业，以及建筑、厨具、餐具、车辆、家用电器各类零部件。

不锈钢板表面光洁，有较高的塑性、韧性和机械强度，耐酸、碱性气体、溶液和其他介质的腐蚀。

它是一种不容易生锈的合金钢，但不是绝对不生锈。

不锈钢的耐腐蚀性主要取决于它的合金成分（铬、镍、钛、硅、铝等）和内部的组织结构，起主要作用的是铬元素。

铬具有很高的化学稳定性，能在钢表面形成钝化膜，使金属与外界隔离开来，保护钢板不被氧化，增加钢板的抗腐蚀能力。

钝化膜破坏后，抗腐蚀性就下降。

304不锈钢的性质拉强度(Mpa) 620 MIN屈服强度(Mpa) 310 MIN伸长率(%) 30 MIN面积缩减(%) 40 MIN304不锈钢的密度7.93 g/cm3 奥氏体不锈钢一般都用这个值304含铬量(%) 18--20 .304相当于我国的0Cr19Ni9 (0Cr18Ni9)不锈钢304不锈钢是一种通用性的不锈钢材料，防锈性能比200系列的不锈钢材料要强。

耐高温方面也比较好，能高到到750-800度。

304不锈钢具有优良的不锈耐腐蚀性能和较好的抗晶间腐蚀性能。

对氧化性酸，在实验中得出：浓度≤65%的沸腾温度以下的硝酸中，304不锈钢具有很强的抗腐蚀性。

对碱溶液及大部分有机酸和无机酸亦具有良好的耐腐蚀能力。

304不锈钢板一般特性表面美观以及使用可能性多样化耐腐蚀性能好，比普通钢长久耐用耐腐蚀性好强度高，因而薄板使用的可能性大耐高温氧化及强度高，因此能够抗火灾常温加工，即容易塑性加工因为不必表面处理，所以简便、维护简单清洁，光洁度高焊接性能好品质特性不锈钢的品质特性304不锈钢板和316不锈钢板的区别现在最常用的两种不锈钢304，316（或对应于德/欧标的1.4308,1.4408），316与304在化学成分上的最主要区别就是316含Mo，而且一般公认，316的耐腐蚀性更好些，比304在高温环境下更耐腐蚀。

铸铁件配料方法

铸铁件配料方法，及锰铁铬铁加入量配比HT250是珠光体灰铸铁。

化学成分：碳C ：3.16～3.30硅Si：1.79～1.93锰Mn：0.89～1.04硫S ：0.094～0.125磷P ：0.120～0.170根据化学成分考虑原料的成分及烧损就可以知道配料了影响铸铁、铸钢件组织和性能的因素，有化学成分、孕育（变质）处理、冷却速度、炉料的“遗传性”、铁水过热温度等，在这几个因素中，化学成分含量的高低对铸件物理性能的影响相对更大些,而且是第一因素。

所以在生产过程中，根据铸件物理性能的要求，正确的配料或调料，严格控制材质的各化学成分含量尤为重要。

在生产实践中，作为冶炼技术人员和炉工来说，配料和调料应该是熟练掌握的一般性技术问题。

但是对予刚毕业的学生和大多数炉工来说，欲能系统、灵活的掌握，也确非易事。

要想控制铸件的化学成分与配料，必须事先了解以下几下问题：1、铸件的目标化学成分。

2、库存各种金属炉料的化学成分。

3、各种炉料在冶炼过程中化学成分的增减变化率。

4、配料方法。

一、目标化学成分现在大部分铸件，根据其牌号要求的不同，国标中已做出了相应的要求，从铸造手册中即可查到。

但是随着科技的进步，根据铸件的服役状况，市场需要更多物理性能各不相同的铸件，并对铸件的综合性能质量提出了更高的要求，科研单位也不断研究出新材质而取代旧材质，例如某水泥研究设计院研究的“中碳多元合金钢”，成功的代替了原需进口的球磨机衬板，代替了高锰钢，用该材质生产直径φ2.4甚至直径φ4.2的中大型球磨机衬板上，降低了生产成本，取得了良好的经济效益。

另外，如某厂生产出口国外石油钻井用的泥浆泵高铬双金属缸套及采石场600×900破碎机用的锤头，都是超高铬铸铁，这些材质的详细化学成分要求，在铸造手册中是查不到的。

在接受生产绪如上述产品时，如果自己没有完全掌握铸件化学成分要求，以及没有详细了解铸件的服役状况时，应让用户提供尽可能详细的化学成分要求范围及热处理工艺。

钢材化学成分元素知识大全

1、钢中酸溶铝指溶解在钢中单质铝，全铝应指酸溶铝和夹杂铝（氧化铝）。

2、水口堵塞的原因是什么，如何防止?在浇注过程中，中间包水口和浸入式水口有时发生堵塞现象。

堵塞的原因有两种，一是钢水温度低，水口未达到烘烤温度，钢水冷凝所致。

二是因钢中高熔点(2052℃)的Al203沉积在水口内壁上，使钢流逐渐变小而造成水口堵塞。

钢中的Al203主要来自脱氧产物，当钢中[Al]含量偏高时，[Al]与耐火材料中的Si02及空气中的氧或钢中[O]发生反应生成Al203。

为了防止水口堵塞，对含[Al]量不作要求的钢，应控制钢中全铝含量不大于0.006％。

对铝含量有要求的钢，需对钢水进行钙处理，控制w[Ca]/w[A1]比值为0.1～0.15，使串簇状固体Al203转变成低熔点的12Ca0·7 Al203，这种铝酸钙熔点为1455℃，在浇注温度下为液态，可避免水口堵塞。

如果钙的加入量过少，不足以将Al203转化为12CaO·7 Al203，钙的加入量过多，又会生成CaS(熔点2450℃)，不能消除水口堵塞。

铝含量高(如w[Al]=0.045％)，硫含量也高(如w[S]>0.025％)的钢水难以避免水口堵塞。

提高钢水洁净度、减少钢水二次氧化，选择合适的水口材质，并向水口内壁和中间包塞棒吹氩等，都有利于避免水口的堵塞。

3、炼钢生产工艺中为了降低钢中的含氧量，常用铝、钡、钙、硅、锰等脱氧材料（或其复合合金）与氧发生反应成氧化物炉渣上浮到钢水上层而降低钢中的氧含量，其中铝是优良的脱氧剂，铝易与氧反应生成Al2O3（极少量氮化铝）,同时有部分单质铝溶入钢中，这部分单质铝可被酸溶解称为酸溶铝；而极少量的Al2O3也会滞留在钢中形成夹杂物，降低钢的性能，这部分Al2O3一般不易被酸溶解。

单质铝和Al2O3的总含量成为全铝（含量）。

现在较新型的直读光谱仪入ARL4460、斯派克M8、M9型采用新型的激发电源和单脉冲火花测量技术，通过对单质铝和Al2O3激发时放电脉冲高度即发光强度的不同分别采集信号计算含量，可以测定单质铝和Al2O3。

45cr号钢的化学成分

45Cr号钢的化学成分1.引言钢铁是一种重要的金属材料，广泛应用于各行各业。

45C r号钢作为一种常见的合金钢，在工业生产和科研实验中具有广泛的应用。

本文将介绍45Cr号钢的化学成分，以帮助读者更好地了解这种钢材。

2. 45Cr号钢的基本信息-牌号：45Cr号钢-化学成分：包含碳（C）、铬（C r）等元素-特性：高强度、耐磨性好、适用于制造大型机械零件3. 45Cr号钢的化学成分45Cr号钢的化学成分主要包括以下几个元素：3.1碳（C）-含量：0.42%~0.50%-特性：提高硬度和强度，促进钢铁的淬火、回火性能-影响：增加碳含量可提高45C r号钢的硬度和抗磨性，但过高的碳含量会降低韧性3.2硅（S i）-含量：0.17%~0.37%-特性：增加钢的强度和硬度，促进晶粒细化-影响：适量添加硅可提高45C r号钢的耐磨性和韧性，但过高的硅含量会降低焊接性能3.3锰（M n）-含量：0.50%~0.80%-特性：提高钢的强度和韧性，促进碳化物的均匀分布-影响：适量添加锰可增加45C r号钢的硬度和韧性，但过高的锰含量会降低其可焊性3.4铬（C r）-含量：0.90%~1.20%-特性：提高钢的硬度、耐磨性和抗腐蚀性能-影响：适量添加铬可增强45C r号钢的硬度和耐磨性，但过高的铬含量会降低韧性和可焊性3.5磷（P）-含量：≤0.03%-特性：影响钢的冷脆性和抗疲劳性能-影响：适量的磷含量有利于提高45Cr号钢的耐腐蚀性和韧性，但过高的磷含量会降低其抗拉强度3.6硫（S）-含量：≤0.035%-特性：影响钢的热加工性能和焊接性能-影响：控制硫的含量有利于提高45Cr号钢的可焊性和机械性能，过高的含硫量会降低韧性和可塑性4.结论综上所述，45C r号钢的化学成分包括碳、硅、锰、铬、磷和硫等元素。

这些元素相互作用，共同决定了45C r号钢的性能特点，如高强度、耐磨性和适用于制造大型机械零件等。

合理控制这些化学成分的含量，可以有效优化45C r号钢的性能，提高其在实际应用中的表现。

304、304L、316L化学成分

304、TP304、304L化学元素的区分[我的钢铁] 2010-04-21 08:32:08304不锈钢管以其良好的耐热性，而被广泛应用于制作耐腐蚀和成型性的设备和机件。

目前，304不锈钢管已被广泛应用于食品、化工、原子能等工业设备以及装潢领域。

国标304化学成分：牌号0Cr18Ni9，C≤0.08，Si≤1.00，Mn≤2.00，P≤0.035，S≤0.030，Ni：8.00-11.00，Cr：17.00-19.00TP304化学成分：C≤0.08，Si≤1.00，Mn≤2.00，P≤0.045，S≤0.030，Ni：8.00-11.00，Cr：18.00-20.00304L化学成分：牌号00Cr18Ni10，C≤0.03，Si≤1.00，Mn≤2.00，P≤0.035，S≤0.030，Ni：8.00-11.00，Cr：18.00-20.00，304、TP304、304L简单区分：①304和TP304：304属国标，牌号0Cr18Ni9，TP是Tube/Pipe的缩写，是美标的表示方法，它主要用作配管用不锈钢钢管；国标304与TP304的主要区别在于其Cr铬含量，其中TP304的铬含量要高一个，达到18个以上，所以其耐腐蚀性以及价格方面都比国标304稍微高些。

②304和304L比较：304L和304主要区别在于含碳量的不同，其中304的含碳量是小于等于0.08，而304L的含碳量是小于等于0.03；其次，304是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件，而304L是碳含量较低的304不锈钢的变种，用于需要焊接的场合。

较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀。

国内外304牌号对照表：序号国标日本美标英国德标3040Cr18Ni9SUS304TP304304S15X5Cr-Ni18美标316L不锈钢的成分是怎么样的?与国标316L的成分有什么区别？C Si Mn P S Ni Cr Mo00Cr17Ni14Mo2C 0.0352.00 1.00 0.030 0.030 12.00~15.0016.00~18.00 2.00~3.00A312 316L2.001.00 0.035 0.030 10.00~14.00 16.00~18.00 2.00~3.000.045无论从力学性能还是化学成分上来说，他们都有共同点。

钢铁产品材料安全数据表(MSDS)

钢铁产品材料安全数据表(MSDS)
文件版本号：B00482 首次发布日期：2005-7-18
第1部分产品概述
产品名称：取向硅钢产品 CAS号码: 混合物/无CAS号公司名称：宝山钢铁股份有限公司地址：上海市宝山区同济路1800号邮政编码：201900 联系方式：（白天）电话：021-26643808，传真：021-26645299 紧急情况联系方式：（24小时）8008208590
修改日期：2011-5-10
第2部分主要组成成分与性状
名称成分基板铁合金元素铝
锑碳
锰磷
硅
硫
锡
CAS 号
7439-89-6
7429-90-5 7440-36-0 7440-44-0 7439-96-5 8049-19-2 7440-21-3 7704-34-9 7440-31-5
重量百分比％
铌，铅，锡，钼，硅和锆等。
1OSHA允许暴露极限 (PELs)一般是指8小时TWA (按时间平均的)浓度。C代号表示最大极限，一般情况下不允许超过，STEL表示为15分钟暴露的极限，在工作中的任何时间均不得超过。 2TLV表示门槛极限值：它由美国工业卫生协会(ACGIH)规定。它表示是8小时的TWA。 3PNOR(未明确规定的颗粒物)：指所有惰性或中性的粉尘，可能是矿物质的，无机物或有机物，并未按物质名称特别列入的ACGIH所规定的目录的，均归入PNOR。粉尘中无机物的暴露极限为15 mg/m3，可吸入部分极限为5 mg/m3。 4吸入部分：对可吸入颗粒浓度的确定，是按照ACGIH TLVs 和BEIs附录D, 章节A的规定。 5PNOS (不另行规定的颗粒)：被列为PNOS的颗粒物是“恼人的灰尘”，不包含石棉，浓度应小于1%。 6吸入部分：对此可吸入部分，适用的极限的确定，是按照ACGIH TLVs 和BEIs附录D, 章节C的规定。

钢的化学成分

（3）对回火转变的影响：合金钢耐回火性好，回火后强韧性配合更好，有些钢可产生“二次硬化”
合金钢回火时马氏体不易分解，抗软化能力强，即提高了钢的耐回火性，回火后能有更好的强韧性配合。合金元素能提高马氏体分解温度，对于含有较多Cr、Mo、W、V等强碳化物形成元素的钢，当加热至500～600℃回火时，直接由马氏体中析出合金碳化物，这些碳化物颗粒细小，分布弥散，使钢的硬度不仅不降低，反而升高这种现象称为“二次硬化”。但有些合金钢应避免“回火脆性”的产生。
（2）对过冷奥氏体转变的影响：合金钢淬透性更好，可减小淬火冷速，减小淬火变形。但残余奥氏体增多
除Co外，所有溶于奥氏体中的合金元素，都使过冷奥氏体的稳定性增大，使C曲线右移，马氏体临界冷却速度减小，淬透性提高。这使得合金钢利用较小的冷却速度即能淬成马氏体组织，可减小淬火变形。因此大尺寸、形状复杂或要求精度高的重要零件需要用合金钢制作。除Co、Al外，大多数合金元素都使Ms点降低，使合金钢淬火后的残余奥氏体量比碳钢多，这将对零件的淬火质量会产生不利影响。
3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈
锰可提高钢的强度，增加锰含量对提高低温冲击韧性有好处。
镍钢铁性能有良好的作用。它能提高淬透性，使钢具有很高的强度，而又保持良好的塑性和韧性。镍能提高耐腐蚀性和低温冲击韧性。镍基合金具有更高的热强性能。镍被广泛应用于不锈耐酸钢和耐热钢.1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。

钢铁产品材料安全数据表(MSDS)

铌，铅，锡，钼，硅和锆等。
1OSHA允许暴露极限 (PELs)一般是指8小时TWA (按时间平均的)浓度。C代号表示最大极限，一般情况下不允许超过，STEL表示为15分钟暴露的极限，在工作中的任何时间均不得超过。 2TLV表示门槛极限值：它由美国工业卫生协会(ACGIH)规定。它表示是8小时的TWA。 3PNOR(未明确规定的颗粒物)：指所有惰性或中性的粉尘，可能是矿物质的，无机物或有机物，并未按物质名称特别列入的ACGIH所规定的目录的，均归入PNOR。粉尘中无机物的暴露极限为15 mg/m3，可吸入部分极限为5 mg/m3。 4吸入部分：对可吸入颗粒浓度的确定，是按照ACGIH TLVs 和BEIs附录D, 章节A的规定。 5PNOS (不另行规定的颗粒)：被列为PNOS的颗粒物是“恼人的灰尘”，不包含石棉，浓度应小于1%。 6吸入部分：对此可吸入部分，适用的极限的确定，是按照ACGIH TLVs 和BEIs附录D, 章节C的规定。
外观：固体颜色：金属灰气味：无熔点：1500℃～1550℃ 密度：7.65 kg/dm³
第9部分物理及化学性质
第10部分：稳定性和反应活性常温下稳定。钢铁材料可与强碱和强酸产生反应。
第11部分：毒性学资料长期、重复暴露在金属烟尘中会引起呼吸系统的慢性疾病。接触防锈油会刺激眼睛和上呼吸道系统。长期接触含金属的烟尘会损害眼睛,皮肤,呼吸系统,中枢神经系统,肾和肝等器官的功能。
基本化学成分
OSHA PEL 1
> 95.0
10 mg/m³ -铁氧化物
0.01-0.50 0.02max 0.05max.
0.99 max. 0.15 max. 4.00 max 0.035 max. 0.10 max

37crmnmo材料标准

37crmnmo材料标准一、概述37crmnmo是一种常用的高温耐磨材料，具有较高的强度、硬度和耐磨性，适用于制造需要耐磨、耐高温的零部件。

本文将介绍37crmnmo材料的化学成分、力学性能、应用领域、热处理等方面的标准。

二、化学成分标准37crmnmo材料的化学成分应符合表1的规定。

在实际生产中，可以根据需要对化学成分进行调整，但需满足相应的冶金学要求。

表1：37crmnmo材料化学成分（质量分数，%）元素|碳C|铬Cr|锰Mn|镍Ni|铜Cu|氮N|钼Mo|硼B--|--|--|--|--|--|--|--|--下限|0.35|2.5-3.5|0.6-1.2|≤0.5|≤0.2|≤0.02|≥0.4-0.6|≤0.005三、力学性能标准37crmnmo材料的力学性能应符合表2的规定。

在实际生产中，可以根据需要对力学性能进行调整，但需满足相应的冶金学要求。

表2：37crmnmo材料力学性能（单位：MPa）项目|抗拉强度σb|屈服强度σs|延伸率δ(%)|布氏硬度HBW--|--|--|--|--下限|≥1100|≥900|≥25|≥350-450四、应用领域标准37crmnmo材料适用于以下领域：1.矿山机械：如破碎机、挖掘机、球磨机等；2.水泥工业：如回转窑、输送机、研磨机等；3.钢铁工业：如轧钢机、连铸机等；4.化工机械：如泵、风机、搅拌器等；5.其他需要耐磨、耐高温的零部件。

五、热处理标准37crmnmo材料需要进行热处理以提高其综合性能。

热处理工艺应符合表3的规定。

在实际生产中，可以根据需要对热处理工艺进行调整，但需满足相应的冶金学要求。

表3：37crmnmo材料热处理工艺阶段名称|温度（℃）|时间（h）|冷却方式--|--|--|--退火|850-950|1-2|缓慢冷却或炉冷淬火|950-1050|2-4|油冷或空气冷却回火|500-650|4-6|空气冷却或炉冷六、其他标准除了以上几个方面，37crmnmo材料还有其他一些标准，如表面处理、包装、运输等。

Q235GJB钢板,Q235GJB钢板化学成分,Q235GJB钢板规格表

Q235GJB钢板属于高建钢下面我们来分析下他的几个特点：1、高耐磨性合金层的化学成分中碳含量达4~5%，铬含量高达25~30%，其金相组织中Cr7C3碳化物的体积分数达到50%以上，宏观硬度为HRC56~62，碳化铬的硬度为HV1400~1800，高于沙石中石英的硬度HV800~1200。

由于碳化物成于磨损方向相垂直分布，即使与同成分和硬度的铸造合金相比较，耐磨性能提高一倍以上。

与几种典型的材料耐磨性对比如下：(1)与低碳钢;20~25：(2)与高锰钢;5~10：(3)与工具钢;5~10：(4)与铸态高铬铸铁;1.5~2.5：聊城泰佑启金属：0635-777-9210 139-69-55-8118 2、良好的耐冲击性：耐磨复合钢板的底层为低碳钢或低合金。

不锈钢等韧性材料，体现双金属的优越性，耐磨层抵抗磨损介质的磨损，基板承受介质的载荷，因此有良好的耐冲击性。

可以承受物料输送系统中承受高落差料斗等冲击和磨损。

3、较好的耐热性：耐磨层推荐使用在≤600℃工况下使用，若在合金层中加入钒，钼等合金，可以承受≤800℃的高温磨损。

推荐使用温度如下：普通碳钢基板推荐不高于380℃工况使用; 低合金耐热钢板(15CrMo，12Cr1MoV等)基板推荐不高于540℃工况使用; 耐热不锈钢基板推荐在不高于800 ℃工况使用。

4、好的耐腐蚀性耐磨复合钢板的合金层中含有高百分比的金属铬，故具有一定防锈和耐腐蚀能力。

用于落煤筒和漏斗等场合可以做到防止粘煤。

5、适用性强耐磨复合钢板规格全，品种多，已成商品系列化。

耐磨合金层的厚度在3~20mm。

复合钢板的厚度最薄为6mm，厚度不限。

标准耐磨复合钢板可提供1200或1450×2000mm，也可根据用户需求，按图纸尺寸定做加工。

耐磨复合钢板现分为普通型、耐冲击型和高温型三种，定购高温耐磨和耐冲击型复合钢板要说明。

6、方便的加工性能耐磨复合钢板可以切割，调平，打孔，弯曲和卷曲，它可以制成平板，弧板，锥板，圆筒。

常用钢轨的化学成分及性能

第一章常用钢轨的化学成分及性能第一节钢材的性能常用的金属材料通常分成两类，一类是有色金属，另一类是黑色金属。

黑色金属中应用最广的是钢铁产品。

钢铁材料是由铁（Fe）和碳（C）两种主要元素组成的合金，含碳量小于0.02％的铁碳合金称为工业纯铁。

一、物理和化学性能（一）热膨胀性钢材受热时体积膨大的特性称为热膨胀性，通常用线膨胀系数作为衡量热膨胀性的指标。

钢材类别不同，线膨胀系数也不同。

随着温度升高，线胀系数值增大。

（二）导热性钢材传导热量的性能称为导热性。

钢材中的合金元素影响导热性，不锈钢的导热性比低碳钢和低合金钢要差。

（三）导磁性钢材能导磁的性能称为导磁性。

钢材中除单相奥氏体钢为无磁钢外，其余均为导磁钢。

钢轨焊后中频加热正火处理正是利用了钢轨钢的导磁性能产生涡流加热钢轨。

温度高于770℃（居里点）时，导磁性能大大降低。

（四）导电性钢材能够传递电荷的性能称为导电性。

通常用电阻系数作为衡量导电性的指标。

钢材的电阻系数越大，其导电性越差，电流通过时所产生的热量也越多。

钢材的电阻焊接或闪光焊接就是利用了工件端面高电阻产生的热量进行焊接的。

（五）抗氧化性钢材在一定的温度和介质条件下抵抗氧化性的能力称为抗氧化性。

抗氧化性差的钢材在高温条件下，很容易被周围介质中的氧所氧化，形成氧化皮，逐渐剥落而损坏。

耐热钢具有良好的抗氧化性，不锈钢的抗氧化性最好。

二、机械性能钢材在一定温度条件和外力作用下抵抗变形和断裂的能力称为机械性能，或称为力学性能。

常规机械性能主要包括强度、塑性、硬度和韧性等；高温机械性能还包括抗蠕变性能、特久强度和瞬时强度以及热疲劳性能等；低温机械性能还包括脆性转变温度等。

（一）强度和塑性强度有静强度和疲劳强度之分。

静强度是钢材在缓慢加载的静力作用下，抵抗变形和断裂的能力。

疲劳强度是钢材在交变载荷作用下，经过无数次循环交变载荷而不产生裂纹或断裂的能力。

钢轨焊接接头的静弯实验(TB/T 1632.1-2005)，是检查接头的静强度；而接头的疲劳强度试验(TB/T 1632.1-2005)是检查疲劳强度的指标。

钢铁化学成分表

钢铁化学成分表简介钢铁是广泛使用的金属材料之一，其化学成分对其性能具有重要影响。

钢铁的化学成分主要由碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）以及铁（Fe）等元素组成。

这些元素的不同含量与钢铁的物理特性、机械性能和耐蚀性等密切相关。

元素含量以下是钢铁中常见元素的含量范围：1. 碳（C）：碳是钢铁中最重要的合金元素之一。

它的含量决定了钢铁的硬度和强度。

通常，含碳量在0.02%至0.25%之间的钢被称为低碳钢、中碳钢和高碳钢。

2. 硅（Si）：硅对钢铁的影响类似于碳，但是其效果较弱。

硅的存在可以增强钢铁的抗腐蚀性和减少热膨胀。

硅含量一般在0.15%至0.35%之间。

3. 锰（Mn）：锰是一种重要的合金元素，对钢铁的凝固过程和晶体结构具有重要作用。

锰的含量通常为0.30%至0.80%。

4. 磷（P）：磷的含量应控制在较低水平，以确保钢铁的可塑性和韧性。

磷含量通常不超过0.035%。

5. 硫（S）：硫是一种有害元素，会降低钢铁的可焊性和冲击韧性。

因此，硫含量应控制在低水平，一般不超过0.040%。

6. 铁（Fe）：铁是钢铁的主要组成元素，其含量通常是余量。

总结钢铁的化学成分对其物理和机械性能具有重要影响。

了解钢铁化学成分的含量范围，有助于我们合理选择和使用钢铁材料。

根据具体需求，我们可以根据钢铁的化学成分进行合金化和淬火处理，以获得所需的材料特性。

同时，通过控制不同元素的含量，可以生产出适用于不同领域的特殊钢铁材料。

以上是钢铁化学成分表的介绍，希望对您有所帮助。

---。

钢材化学成分元素知识大全

钢材化学成分元素知识大全1、钢中酸溶铝指溶解在钢中单质铝，全铝应指酸溶铝和夹杂铝（氧化铝）。

2、水口堵塞的原因是什么，如何防止?在浇注过程中，中间包水口和浸入式水口有时发生堵塞现象。

堵塞的原因有两种，一是钢水温度低，水口未达到烘烤温度，钢水冷凝所致。

二是因钢中高熔点(2052℃)的Al203沉积在水口内壁上，使钢流逐渐变小而造成水口堵塞。

钢中的Al203主要来自脱氧产物，当钢中[Al]含量偏高时，[Al]与耐火材料中的Si02及空气中的氧或钢中[O]发生反应生成Al203。

为了防止水口堵塞，对含[Al]量不作要求的钢，应控制钢中全铝含量不大于0.006％。

如果钙的加入量过少，不足以将Al203转化为12CaO·7 Al203，钙的加入量过多，又会生成CaS(熔点2450℃)，不能消除水口堵塞。

铝含量高(如w[Al]=0.045％)，硫含量也高(如w[S]>0.025％)的钢水难以避免水口堵塞。

提高钢水洁净度、减少钢水二次氧化，选择合适的水口材质，并向水口内壁和中间包塞棒吹氩等，都有利于避免水口的堵塞。

单质铝和Al2O3的总含量成为全铝（含量）。

常用钢材化学成分

常用钢铁材料化学成份.力学性能一、《蜗炉用钢板》GB 723--199720gC≤0.20 Si 0.15~0.30 Mn 0.50~0.90P≤0.035 S≤0.035 (试样,横向)σb 400~520 σs≥225 δ5≥25A kv≥27 J A ku≥29 J·cm-2 d＝1.5a16MngC≤0.20 Si 0.20~0.55 Mn 1.20~1.60P≤0.035 S≤0.030 (试样,横向)σb 490~630 σs≥325 δ5≥19(a＞16~25)A kv≥27 J A ku≥29 J·cm-2 d＝3a（180°）19MngC 0.15~0.22 Si 0.30~0.60 Mn 1.00~1.60P≤0.03 S≤0.025σb 510~650 σs≥345δ5≥20(a＞16~40)A kv≥31 J d＝3a（180°试样,横向)二、《压力容器用钢板》GB 6654--199620RC≤0.22 Si 0.15~0.30 Mn 0.35~0.90P≤0.035 S≤0.030σb 400~520 σs≥235 δ5≥25(a＞16~36)A kv≥31 J（20°）d＝2a（180°试样,横向) 16MnRC≤0.20 Si 0.20~0.55 Mn 1.20~1.60P≤0.035 S≤0.030σb 490~620 σs≥325 δ5≥21(a＞16~36)A kv≥31 J（20°）d＝2a（180°）15MnVRC≤0.18 Si 0.20~0.55 Mn 1.20~1.60V 0.04~0.12 P≤0.035 S≤0.030σb 510~645 σs≥370 δ5≥19(a＞16~36)A kv≥31 J（20°）d＝2a（180°试样,横向) 15CrMoRC 0.12~0.18 Si 0.15~0.40 Mn 0.40~0.70 Mo 0.45~0.60 Cr 0.80~1.20P≤0.030 S≤0.030 (试样,横向)σb 450~590 σs≥295 δ5≥19(a＞6~60)A kv≥31 J（20°）d＝2a（180°）三、《碳素结构钢》GB /T700--1988Q235-AC 0.14~0.22 Mn 0.30~0.65P≤0.045 S≤0.050 (试样,纵向)σb 375~500 σs≥235 δ5≥26(a＜16)σb 375~500 σs≥225 δ5≥25(a＞16~40)σb 375~500 σs≥215 δ5≥24(a＞40~60)A kv≥无d＝a（180°）Q235-BC 0.12~0.20 Si ≤0.30 Mn 0.30~0.70P≤0.045 S≤0.045 (试样,纵向)σb 375~500 σs≥235 δ5≥26(a＜16)σb 375~500 σs≥225 δ5≥25(a＞16~40)σb 375~500 σs≥215 δ5≥24(a＞40~60)A kv≥27 J（20°）d＝a（180°）Q235-CC ≤0.18 P≤0.040 S≤0.040Si ≤0.30 Mn 0.35~0.80σb 375~500 σs≥235 δ5≥26(a＜16)σb 375~500 σs≥225 δ5≥25(a＞16~40)σb 375~500 σs≥215 δ5≥24(a＞40~60)A kv≥27 J（0°试样,横向）d＝1.5a（180°）四、《伏质碳素结构钢》GB /T699--199915#C 0.12~0.18 Si 0.17~0.37 Mn 0.35~0.65P≤0.035 S≤0.035σb≥375 σs≥225 δ5≥26 (试样,φ25)A kU≥27 J ψ≥55HBS≤14320#C 0.17~0.24 Si 0.17~0.37 Mn 0.35~0.65P≤0.035 S≤0.035σb 340~470 σs≥215 δ5≥24 (试样,≤φ100)σb 320~470 σs≥205 δ5≥23 (试样,100~250) σb 320~470 σs≥195 δ5≥22 (试样,250~500) ψ≥53A kU≥54 J HBS 105~15625#C 0.22~0.29 Si 0.17~0.37 Mn 0.50~0.80P≤0.035 S≤0.035σb≥450σs≥275 δ5≥23(试样,φ25)ψ≥50 A kU≥71 J HBS ≤170JB /T6397--1992σb 410~540 σs≥235 δ5≥20(试样,≤φ100) ψ≥50A kU≥49 J HBS 120~155σb 390~520 σs≥225 δ5≥19(试样,100~250) ψ≥48A kU≥39 J HBS 120~155σb 390~520 σs≥215 δ5≥18(试样,250~500) ψ≥40A kU≥39J HBS 120~15535#C 0.32~0.39 Si 0.17~0.37 Mn 0.50~0.80P≤0.035 S≤0.035⑴σb≥530 σs≥315 δ5≥20(试样,φ25)ψ≥45 A kU≥55 J HBS ≤197JB /T6397--1992⑵σb490~630 σs≥255 δ5≥18 (试样,≤100) ψ≥43A kU≥34 J HBS 140~172 (正火)⑶σb450~590 σs≥240 δ5≥17(试样,100~250) ψ≥40A kU≥29 J HBS 140~172 (正火)⑷σb450~590 σs≥220 δ5≥16(试样,250~500) ψ≥27A kU≥29 J HBS 140~172 (正火)⑸σb550~700 σs≥320 δ5≥20 (试样,40~100) ψ≥45A kU≥40 J HBS 196~241 (调质) ⑹σb 490~640 σs≥295 δ5≥22 (试样,100~250)ψ≥40 A kU≥40 J HBS 189~229 (调质) ⑺σb 490~640 σs≥275 δ5≥21 (试样,250~500)ψ≥无A kU≥38 J HBS 163~219 (调质)45#C 0.42~0.50 Si 0.17~0.37 Mn 0.50~0.80P≤0.035 S≤0.035⑴σb≥600 σs≥355 δ5≥16 (试样,φ25)ψ≥40 A kU≥39 J HBS ≤229JB /T6397--1992⑵σb 570~710 σs≥295 δ5≥14 (试样,≤100)ψ≥38 A kU≥29 J HBS 170~207 (正火) ⑶σb 550~690 σs≥280 δ5≥13 (试样,100~250)ψ≥35 A kU≥24 J HBS 170~207 (正火) ⑷σb 550~690 σs≥260 δ5≥12 (试样,250~500)ψ≥32 A kU≥24 J HBS 170~207 (正火) ⑸σb 630~780 σs≥370 δ5≥17 (试样,40~100)ψ≥40 A kU≥31 J HBS 207~302 (调质) ⑹σb 590~740 σs≥345 δ5≥18 (试样,100~250)ψ≥35 A kU≥31 J HBS 197~286 (调质) ⑺σb 590~740 σs≥345 δ5≥17 (试样,250~500)ψ≥无A kU≥无HBS 187~255 (调质)五、《低合金结构钢》GB /T700--1988Q295—A/B(Q295代替09MnV,09MnNb, 09Mn2, 12Mn) C≤0.16 Mn 0.80~1.50 V 0.02~0.15Si≤0.55 Nb 0.015~0.060 Ti 0.02~0.20⑴σb 390~570 σs≥295 (试样,≤16)⑵σb 390~570 σs≥275 (试样,16~35)⑶σb 390~570 σs≥255 (试样,35~50)⑷σb 390~570 σs≥235 (试样,50~100)d＝2a（≤16）d＝3a（＞16）（180°）〔δ5≥23 , A:A kv无, B: A kv≥34 J(20°)〕Q345—A/B/C/D/E(Q345代替12MnV,14MnNb,16Mn, 16MnRE, 18Nb)C≤0.20 Mn 1.00~1.60 V 0.02~0.15Si≤0.55 Nb 0.015~0.060 Ti 0.02~0.20Al≥0.015〔A/B:无Al〕⑴σb 470~630 σs≥345 δ5≥21 (试样,≤16)⑵σb 470~630 σs≥325 (试样,16~35)⑶σb 470~630 σs≥295 (试样,35~50)⑷σb 470~630 σs≥275 (试样,50~100)〔A:A kv无B: A kv≥34 J(20°) C: A kv≥34 J(0°)〕〔D: A kv≥34 J(-20°) E: A kv≥27 J(-40°)〕〔A/B: δ5≥21 C/D/E: δ5≥22〕d＝2a(≤16)d＝3a(＞16) (180°)Q390—A/B/C/D/E(Q390代替15MnV, 16MnNb, 16MnTi,) C≤0.20 Mn 1.00~1.60 V 0.02~0.20Si≤0.55 Nb 0.015~0.060 Ti 0.02~0.20Al≥0.015〔A/B:无Al〕Ni≤0.70 Cr≤0.30⑴σb 490~650 σs≥390 (试样,≤16)⑵σb 490~650 σs≥370 (试样,16~35)⑶σb 490~650 σs≥350 (试样,35~50)⑷σb 490~650 σs≥330 (试样,50~100)〔A:A kv无B: A kv≥34 J(20°) C: A kv≥34 J(0°)〕〔D: A kv≥34 J(-20°) E: A kv≥27 J(-40°)〕〔A/B: δ5≥19 C/D/E: δ5≥20〕d＝2a（≤16）d＝3a（＞16）（180°）Q420—A/B/C/D/E( Q420代替15MnVN, 14MnVTiRE ) C≤0.20 Mn 1.00~1.70 V 0.02~0.20Si≤0.55 Nb 0.015~0.060 Ti 0.02~0.20Al≥0.015〔A/B:无Al〕Ni≤0.70 Cr≤0.40⑴σb 520~680 σs≥420 (试样,≤16)⑵σb 520~680 σs≥400 (试样,16~35)⑶σb 520~680 σs≥380 (试样,35~50)⑷σb 520~680 σs≥360 (试样,50~100)〔A:A kv无B: A kv≥34 J(20°) C: A kv≥34 J(0°)〕〔D: A kv≥34 J(-20°) E: A kv≥27 J(-40°)〕〔A/B: δ5≥18 C/D/E: δ5≥19〕d＝2a（≤16）d＝3a（＞16）（180°）Q460—/C/D/EC≤0.20 Mn 1.00~1.70 V 0.02~0.20Si≤0.55 Nb 0.015~0.060 Ti 0.02~0.20Al≥0.015 Ni≤0.70 Cr≤0.70⑴σb 550~720 σs≥460 (试样,≤16)⑵σb 550~720 σs≥440 (试样,16~35)⑶σb 550~720 σs≥420 (试样,35~50)⑷σb 550~720 σs≥400 (试样,50~100)δ5≥17 〔C: A kv≥34 J(0°) 〕〔D: A kv≥34 J(-20°) E: A kv≥27 J(-40°)〕d＝2a（≤16）d＝3a（＞16）（180°）六、《合金结构钢》GB /T3077—199940CrMnMo JB /T6396—1992C 0.37~0.45 Si 0.17~0.37 Mn 0.90~1.20Cr 0.90~1.20 Mo 0.20~0.30优质钢P≤0.035 S≤0.035 Cu≤0.30 高级优质钢P≤0.025 S≤0.025 Cu≤0.25 特级优质钢P≤0.025 S≤0.015 Cu≤0.25 ⑴σb≥980 σs≥785 δ5≥10 (试样,φ25)ψ≥45 A kU≥63 J HBS ≤217(供货状态) 以下为JB /T6396--1992⑵σb≥885 σs ≥735 δ5≥12 (试样,≤100)ψ≥45 A kU≥39 J⑶σb≥835 σs ≥640 δ5≥12 (试样,101~300)ψ≥42 A kU≥39 J⑷σb≥785 σs ≥570 δ5≥12 (试样,301~500)ψ≥40 A kU≥31 J⑸σb≥735 σs ≥490 δ5≥12 (试样,501~800)ψ≥35 A kU≥23 J六、《不锈钢冷、热轧钢板》GB/T3280—1992、GB/T4237—1992《不锈钢化学成份、力学性能》( GB/T1220—1992、GB/T1221—1992 )1.1Cr18Ni9TiC ≤0.12 Si ≤1.00 Mn ≤2.00Ni 8.00~11.00 Cr 17.00~19.00P≤0.035 S≤0.030 Ti (C%-0.02~0.80) σb≥520 σs≥205 δ5≥40 (ψ≥55)HBS ≤187(供货状态: 固容处理)2.1Cr18Ni9C ≤0.15 Si ≤1.00 Mn ≤2.00Ni 8.00~10.00 Cr 17.00~19.00P≤0.035 S≤0.030σb≥520 σs≥205 δ5≥40HBS ≤187(供货状态: 固容处理)3.0Cr18Ni9 ( 304 )C ≤0.07(0.08) Si≤1.00 Mn ≤2.00Ni 8.00~11.00(10.50) Cr 17.00~19.00P≤0.035 S≤0.030 (Cr 18.00~20.00)σb≥520 σs≥205 δ5≥40HBS ≤187(供货状态: 固容处理)4.00Cr19Ni10 ( 304L )C ≤0.03 Si ≤1.00 Mn ≤2.00Ni 8.00~12.00 Cr 18.00~20.00P≤0.035 S≤0.030 (Ni 9.00~13.00)σb≥480 σs≥177 δ5≥40HBS ≤187(供货状态: 固容处理)5.0Cr19Ni9NC ≤0.08 Si ≤1.00 Mn ≤2.50Ni 7.00~10.50 Cr 18.00~20.00P≤0.035 S≤0.030 N 0.10~0.25σb≥550 σs≥275 δ5≥35HBS ≤217(供货状态: 固容处理)6.0Cr23Ni13C ≤0.08 Si ≤1.00 Mn ≤2.00Ni 12.00~15.00 Cr 22.00~24.00P≤0.035 S≤0.030 N 0.10~0.25σb≥520 σs≥205 δ5≥40HBS ≤187(供货状态: 固容处理)7.0Cr25Ni20C ≤0.08 Si ≤1.50 Mn ≤2.00Ni 19.00~22.00 Cr 24.00~26.00P≤0.035 S≤0.030σb≥520 σs≥205 δ5≥40HBS ≤187(供货状态: 固容处理) 8.1Cr25Ni20Si2C ≤0.20 Si 1.50~2.50 Mn ≤1.50Ni 18.00~21.00 Cr 24.00~27.00P≤0.035 S≤0.030σb≥540 σs≥-- δ5≥35HBS ≤187(供货状态: 固容处理)9.0Cr17Ni12Mo2 ( 316 )C ≤0.08 Si ≤1.00 Mn ≤2.00Ni 10.00~14.00 Cr 16.00~18.00P≤0.035 S≤0.030 Mo.2.00~3.00σb≥520 σs≥205 δ5≥40HBS ≤187(供货状态: 固容处理)10.00Cr17Ni14Mo2 ( 316L )C ≤0.03 Si ≤1.00 Mn ≤2.00Ni 12.00~15.00 Cr 16.00~18.00P≤0.035 S≤0.030 Mo.2.00~3.00σb≥480 σs≥177 δ5≥40HBS ≤187(供货状态: 固容处理)11.1Cr17MoC ≤0.12 Si ≤1.00 Mn ≤1.00Mo 0.75~1.25 Cr 16.00~18.00P≤0.035 S≤0.030σb≥450 σs≥205 δ5≥22HBS ≤183(供货状态: 退火处理)12.1Cr17Ni2C 0.11~0.17 Si ≤0.80 Mn ≤0.80Ni 1.5 ~2.5 Cr 16.00~18.00P≤0.035 S≤0.030σb≥1080 σs≥-- δ5≥10 A k≥39 J HBS ≤285(供货状态: 退火处理)13.1Cr17Ni7C ≤0.15 Si ≤1.00 Mn ≤2.00Ni 6.00 ~8.00 Cr 16.00~18.00P≤0.035 S≤0.030σb≥520 σs≥205 δ5≥60HBS ≤187(供货状态: 固容处理) 14.≥≤＝。
