地图学符号的设计和使用
地图符号
第三章:地图符号§3-1 地图符号与注记一、地图符号的概念:地图符号:表示地图信息空间位置、大小、数量和质量特征的特定的点、线、几何图形和文字、数字等称为地图符号。
二、地图符号的实质地图符号就是用概括性、综合性和概念化,的手段,通过归纳、分类、分级等方法,用抽象的具有共性的符号,来表示某一类(级)地理事物。
其实质上就是对地理事物进行了一次制图综合。
它表示了复杂繁多的地理事物,科学地反映了地理事物的群体特征和本质规律。
三、地图符号的作用是直观形象地表示地理事物的形式,有四个方面:1).保证空间位置有较高的几何精度,并可量测。
2).对地理事物抽象、概括和简化,使图面清晰易读。
3).能表示具体事物,抽象事物;能表示宏观,又能表示微观。
4).在平面上建立空间模型,以便分析四、地图符号的构成要素图形、尺寸和颜色称为其三要素。
1.符号的图形是反映地理要素的外形和特征的,具有象征性、艺术性和表现力,要便于区分,又便于阅读记忆。
以正射投影为主,以透视图形和几何图形为辅。
2.符号的尺寸:尺寸大小与地图内容、用途、比例尺、分辨力、制图印刷有关。
常以图形区别事物的类别,尺寸区别等级。
区分符号时,以图形为主,以尺寸为辅的方式。
3.符号的颜色:用颜色的优点:l)增强地图各要素分类分级的概念。
2)简化了符号图形。
3)提高了地图的视觉效果。
1.按图形特征分类(l)正形符号:正射投影,符号与地物形状一致或相似,保持的比例关系。
用于表示较大物体,如森林、湖泊、街区等。
(2)侧形符号:透视投影,符号与地物的侧面形状相似。
用于较小的物体,如烟囱、水塔、独立树等。
(3)象征符号:象征性的会形、会意符号,如风车、矿井和气象站符号,分别象征各自的风叶、风镐和风向标。
2.按比例关系分类(l)依比例符号:又称真形或轮廓符号,即能保持地物平面轮廓形状的符号。
如街区、湖泊、林区、沼泽地、草地等。
(2)不依比例符号:又称点状符号或记号性符号。
地图学5地图符号67页PPT
谢谢!
67
26、要使整个人生都过得舒适、愉快,这是不可能的,因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情,化为上进的力量,才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者,之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人,倚靠在明眼的跛子肩上。——叔本华
地图学5地图符号
51、山气日夕佳,飞鸟相与还。 52、木欣欣以向荣,泉涓涓而始流。
53、富贵非吾愿,帝乡不可期。 54、雄发指危冠,猛气冲长缨。 55、土地平旷,屋舍俨然,有良田美 池桑竹 之属, 阡陌交 通,鸡 犬相闻 。
▪
地图学复习
地图学复习第四章1,地图符号的概念地图符号:表示地图信息各要素空间位置、大小和数量质量特征,由形状不同、大小不一、色彩有别的图形和文字组成,是地图的语言,具有形象直观,一目了然的特点。
2,地图符号的概念地图符号是符号的子集,它具有可视性(指实地图)。
它用一种物质的对象来代替一个抽象的概念,以一种易为心灵了解和便于记忆的形式,把制图对象的抽象概念呈现在地图上,从而使人们产生深刻的印象。
3,地图符号的功用1)地图语言:地图符号具有别的符号所有的基本属性——约定俗成。
2)综合概括:通过对地理事物的归纳、分类分级而制订的抽象的概念化的地图符号,实质上就是对地理事物进行了一次重要的制图综合。
3)空间模型:可建立地理事物的空间模型,以再现或塑造无法观测的地理现象,以供量算和比较,进行各种分析和研究。
4,地图符号的分类(1)按空间分布状态点状线状面状体状(2)按比例关系分类依比例符号——用轮廓线(实线、点线或虚线)表示真实位置和形状,在轮廓线内填绘其它符号、注记或颜色,以表明该地物的质量与数量特征,不依比例符号如点状符号半依比例符号如线状符号按符号结构变化特征划分,可分为组合结构与扩张结构两种符号类型。
5,地图符号的基本变量P154静态符号的基本视觉变量1)形状变量2)尺寸变量3)方向变量4)颜色变量5)密度变量6,视觉变量的感受效果1)整体感2)等级感3)数量感4)质量感5)动态感6)立体感7,地图符号的量表系统1)定名量表:只处理空间信息或数据的定性关系而不处理其定量关系的量表系统。
2)顺序量表:是将客观存在的物体或现象按某一标志排成序列,表现为一个相对等级的量表系统。
3)间隔量表:利用某种统计单位对顺序量表排序的量表系统。
4)比率量表:是以数据起始点为基础,按某种比率关系排序且能反应比率变化的量表。
8,地图注记的概念地图上的文字与数字总称地图注记。
它是地图的基本内容之一,与地图符号相配合完成地图的信息传输功能与作用。

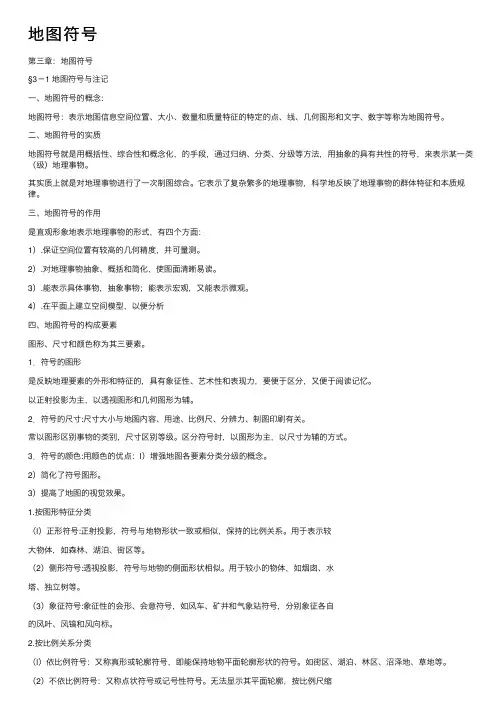

地图符号——精选推荐
地图符号第三章:地图符号§3-1 地图符号与注记⼀、地图符号的概念:地图符号:表⽰地图信息空间位置、⼤⼩、数量和质量特征的特定的点、线、⼏何图形和⽂字、数字等称为地图符号。
⼆、地图符号的实质地图符号就是⽤概括性、综合性和概念化,的⼿段,通过归纳、分类、分级等⽅法,⽤抽象的具有共性的符号,来表⽰某⼀类(级)地理事物。
其实质上就是对地理事物进⾏了⼀次制图综合。
它表⽰了复杂繁多的地理事物,科学地反映了地理事物的群体特征和本质规律。
三、地图符号的作⽤是直观形象地表⽰地理事物的形式,有四个⽅⾯:1).保证空间位置有较⾼的⼏何精度,并可量测。
2).对地理事物抽象、概括和简化,使图⾯清晰易读。
3).能表⽰具体事物,抽象事物;能表⽰宏观,⼜能表⽰微观。
4).在平⾯上建⽴空间模型,以便分析四、地图符号的构成要素图形、尺⼨和颜⾊称为其三要素。
1.符号的图形是反映地理要素的外形和特征的,具有象征性、艺术性和表现⼒,要便于区分,⼜便于阅读记忆。
以正射投影为主,以透视图形和⼏何图形为辅。
2.符号的尺⼨:尺⼨⼤⼩与地图内容、⽤途、⽐例尺、分辨⼒、制图印刷有关。
常以图形区别事物的类别,尺⼨区别等级。
区分符号时,以图形为主,以尺⼨为辅的⽅式。
3.符号的颜⾊:⽤颜⾊的优点:l)增强地图各要素分类分级的概念。
2)简化了符号图形。
3)提⾼了地图的视觉效果。
1.按图形特征分类(l)正形符号:正射投影,符号与地物形状⼀致或相似,保持的⽐例关系。
⽤于表⽰较⼤物体,如森林、湖泊、街区等。
(2)侧形符号:透视投影,符号与地物的侧⾯形状相似。
⽤于较⼩的物体,如烟囱、⽔塔、独⽴树等。
(3)象征符号:象征性的会形、会意符号,如风车、矿井和⽓象站符号,分别象征各⾃的风叶、风镐和风向标。
2.按⽐例关系分类(l)依⽐例符号:⼜称真形或轮廓符号,即能保持地物平⾯轮廓形状的符号。
如街区、湖泊、林区、沼泽地、草地等。
(2)不依⽐例符号:⼜称点状符号或记号性符号。
地图学实习——地图符号表达
第八周实习1 实验内容符号编辑2 制图内容世界地图、中国地图3 制图要点点、线、面符号的编辑修改,地图符号装载4 关键步骤4.1 数据准备加载第七周(世界地图、中国地图)数据,在第七周数据的基础上进行符号化。
4.2 符号的编辑修改打开符号选择器,可以设置符号的样式、颜色、大小、角度、还可以对符号进行编辑。
在找到适用的符号后,您可以按照原样应用此符号,可以通过在符号选择器对话框上直接更改基本属性(如大小和颜色)来修改符号,也可以单击编辑符号按钮来访问符号属性编辑器对话框中的所有符号属性。
4.2.1点符号的编辑修改(以省会城市为例)要在应用符号或保存符号之前更改符号的其他属性,请单击符号选择器对话框的编辑符号按钮打开符号属性编辑器对话框。
可以设置符号类型、单位、字体、大小、颜色等。
其中,标记符号类型如下图,标记符号包含二维的及三维的,二维符号当中除了简单标记符号外最为常用的就是字符标记符号。
箭头标记符号图片标记符号 该类型允许我们导入外来的图片进行符号化。
可设置的参数除了颜色大小外,还可设置前景色、背景色以及透明色(即把图片中的把某种颜色透明化处理)。
以省会城市为例,对点符号进行编辑。
弹出【Symbol Property Editor(符号编辑)】对话框,注意单位是Millimeter (毫米)。
以省会城市为例,在符号的类型下拉框中选择“Simple Marker Symbol”(简单点状符号)。
在【Size(大小)】中输入数值“2.0”,在【Color】下拉框中选择【More Colors】,弹出【Color Selector】对话框,选择黑色点击【OK】完成颜色设定,使用轮廓,具体设置如图所示。
4.2.2 线符号的编辑修改(以为铁路、国界、一级河流为例)线符号中除了简单线符号外,应用最多的是制图线符号、标记线状符号、混列线符号。
利用多个线符号图层叠加显示,可制作复杂的线符号。
通过“标记线”选项卡中进行符号编辑器,选择相应的标记符号。
地图学第三章地图符号
第三章 地图符号系统
质 底 法 底 色 示 例
第三章 地图符号系统
三、量底法——表示连续分布的面状事物的数量特
征及其分布地域
第三章 地图符号系统
一般将面状事物的 数量分为5至7个等 级,用线划表示各 个等级的界线,用 浓色调或密的晕线 表示数量大的级别, 浅色调或稀疏晕线 表示小的级别
第三章 地图符号系统
说明符号:说明符号是指为了说明事物的质量和数量特 征而附加的一类符号,它通常是依附于定位符号而存在。 注记 •名称注记:解释地物名称 •说明注记:说明要素的定性或定量特征
第三章 地图符号系统
地图符号
较小区域与较大区域并列时,往往是小区域作为图形首先出现。
5. 视觉平衡
平衡是一种均衡的状态。 视觉平衡的两个主导因素:重力;方向
在地图上重力:图形的绝对位置、尺寸、形状。方向:图形的相对位置、 内容、形状。
5.3 视觉分辨的限度
1.能见敏锐度: 不以图形的大小衡量,是衡量大脑图象的视角阈限,而不是图形尺寸. 物体再小,只要有足够亮度对比就能看见. 2.分辨敏锐度:
1.前进色和后退色
暖色相由红、橙和黄等色构成。给人以温暖、舒适、有活力 的感觉。视觉上效果使其更贴近观众,并在页面上更显突出。
■
冷色来自于蓝、青和绿等色。感觉显得稳定和清爽。它们看 起来还有远离观众的效果。 2.色彩的交互作用 包括亮度对比、颜色对比、彩度对比。
3.色彩的恒常性
当光源的光谱成分发生变化时,被观察的对象颜色会保持不 变,这种特性称为色彩的恒常性。
1.形状变量 -----是视觉上能区别开来的几何图形的单体。
2.尺寸变量 ----是组成不同形状的符号在量度上的变量。
3.方向变量
---适用于长形或线状的符号。
4.颜色变量 ---最活跃的视觉变量,包含三个子分量:色相、亮度、
彩度。
5.网纹变量
---指在一个符号或面积内部对线条或图形记号的重复交 替使用。包括线划网纹、点状网纹、混合网纹。
面状符号的结构中,网纹变量起很大作用,在一定意义上说网纹变量是 形状变量的组合。从构形而言,视觉变量产生的符号可以区分为规则的和不 规则的图形。象形符号也是一种不规则符号,很难以某种变量说明它。
4.1
彩色的量度
§4 彩色
每一种彩色视觉都可依 据三个特性进行度量,即色 相、亮度和彩度 1.色相
第四章 地图符号
电子教案
第4章 地图符号
1
第一节 地图符号的概念与分类 第二节 地图符号变量与量表 第三节 色彩 第四节 图形视觉的心理效应 第五节 注记
2
第一节 地图符号的概念与分类
一、地图符号的概念 地图符号是表达地图内容的基本手段,它由形状不同、大小不一、
色彩有别的图形和文字组成,用来代指抽象的概念,并且这种代指 是以约定关系为基础的。
约定关系:指地图符号是制图时在形式和内容之间做出的某种 约定。
例如,在同一幅图内,居民点采用圈形符号后不能再采用三角 形符号,指定的居民点圈形符号不能同时表示其他内容。
3
二、地图符号的分类 (1)按符号所表示的空间分布状态分类 ①点状符号:具有几何意义的点,表示点状或因面积过小而视为点 状的面状事象。点状符号不具有空间尺寸,大小与比例无关,在地 图上是一个定位点。如:测量控制点、商业网点、一座城市等。常 用的点状符号有几何符号、象形符号及文字符号等。
(品)红
c、六复色
由三间色与三原色混合所得到的颜色,又称第三次色。
黄+橙=黄橙;红+橙=红橙;红+紫=红紫;蓝+紫=蓝紫;蓝+绿
=蓝绿;黄+绿=黄绿
d、互补色
三原色中,任意两个原色等量混合所得间色,与另一原色互为补
色,互补色混合得到黑色。
38
如 黄+紫=黑,绿+红=黑,蓝+橙=黑。
二、彩色的感受效应 1.色彩在地图感受中的作用:
3.颜色变量 是最活跃的一种视觉变量。颜色包括彩色和非彩色(黑白色),
彩色具有色相、亮度、彩度三种特性,而非彩色却只有亮度特性。 颜色的三种特性对制图来说各有作用,因而也可以各自成为一种视 觉变量。
地图学第三章地图符号
1. 地图符号概述
1.1 地图符号的概念 1.2 地图符号的特征 1.3 地图符号的分类 1.4 地图符号的量表
地图
抽象 编码
现实世界
•地图是用图解形象表现制图对 象的工具,
•制图工作者通过符号化形成地 图,用图者经过对地图符号组 配的地图识别,获取客观世界 的信息与认识。
•地图符号——一种视觉的图解 语言是地图赖以存在的基础和 信息得以传输的媒体。
地图符号设计的基础; 在提高符号构图规律和加强地图表达效果方面起到很大作用;
1.2 地图符号的特征
➢ 综合抽象性: ➢ 系统性: ➢ 约定性: ➢ 传递性: ➢ 时空性:
地图符号
将地理事物根据人们的认识
进行分类分级
用抽象的具有共性的一 种符号表示某一类物体
测绘技术的发展 表示方法 水平投影
符号的概念化
符号的精确定位性
1.3 地图符号的分类
➢ 按符号的特征: 图形符号 文字符号 色彩符号
内部数据个数相等的规则确定分级。
第一个四分位序号 第二个四分位序号 第三个四分位序号
n + 1 40 + 1
Q1
=
——— 4
=Байду номын сангаас
———— 4
=
10.25
假
2(n+1) 2 × 41
Q2
=
——— 4
=
———— 4
=
20.5
定 有 40
个
3(n+1) 3 × 41
数
Q3
=
——— 4
=
———— 4
=
30.75
➢顺序量表( Ordinal scaling ):
最新地图学第3章地图符号.幻灯片
(2) 系统性
地图符号的系统性一方面表现为,它是由一系列 线划符号、色彩符号和地图注记组成的相互关联的统 一体;另一方面表现为对于一种事物现象,能根据其 性质、结构等划分为类、亚类、种、属等不同类别或 级别,分别设计为互有联系的系列符号与其对应,构 成某一事物现象的符号链。
(3) 约定性
地图称号是建立在约定关系基础之上,即人为规 定的特指关系之上的人造符号。制图者对客观事物现 象进行综合、概括后,然后确定相应的符号形式以及 相互之间的关系规则,形成地图符号。其过程就是建 立地图符号图像与抽象概念之间一一对应关系的过程 ,并一经约定就成为地图符号,并对制图者和其的使 用者都具有相应的约定性。
(4) 传递性
在人类认识客观世界的活动中,地图符号是将客 观转化为主观的手段;在用图的实践活动中,地图符 号又是将主观转化为客观的必不可少的工具,所以地 图符号是主体和客体相互联结、相互转化,有以传递 地学信息的媒介物。
(5) 时空性
地图符号既可以表达地表事物现象的空间特征, 也可以表达地表事物现象的时间特征。地图符号是在
线状符号:表达空间上沿某个方向延伸的线 状或带状现象的符号。具定位特 征,为半依比例符号。
面状符号:表达空间上具连续两维分布的现 象的符号。具定位特征,为依比 例符号。
体积符号:表达空间上具三维特征的现象的 符号。具定位特征,与比例尺相 关。
地图符号的视 形象符号
觉含义分类
抽象符号
地图符号的比 例分类
地图学第3章地图符号.
第 3章 地 图 符 号
§1 地图符号概述 §2地图符号视觉变量及视觉感受效 果 §3 地图符号设计 §4 地图色彩 §5 地图注记
§1 地图符号概述
1.1 符号与地图符号
(地图学课件)第1讲(第四章地图符号分类、变量与量表)
定 有 40
个
3(n+1) 3 × 41
数
Q3
=
——— 4
=
———— 4
=
30.75
按内插法计算各分 位数的数值
现代地图学教程 第4章 地图符号与内容表达
X1 = N10 + ( N11 -N10 ) × 0.25 X2 = N20 + ( N21 -N20 ) × 0.5 X3 = N30 + ( N31 -N30 ) × 0.75
现代地图学教程 第4章 地图符号与内容表达
§2 地图符号图形、色彩与注记
2.1 地图符号图形——符号图形设计
2、定位精确性
各类符号应能精确地表示地面事物的位置,凡能依比例尺表示的,按其 水平投影的周界以实线、虚线或点线表示之;不能以比例尺描绘的,也 应保证表达该地物实际位置的主点或主线,以便进行量算,或在数字化 采点时作依据。
1、点状符号的构图与设计
点状符号代表点状地物的分布,在图上所占面积相对较小,几何符号、 象形符号、透视符号、文字符号都是点状符号。 在点状符号的设计中,常考虑视觉变量、组合和反衬等。
现代地图学教程 第4章 地图符号与内容表达
§2 地图符号图形、色彩与注记
2.1 地图符号图形——符号构图设计
1、点状符号的构图与设计
(2)尺寸变量:是组成不同形状的符号在量度上的变量,衡量尺寸变量 要从几何面的直径、长、宽、高和面积等多方面作比较。
现代地图学教程 第4章 地图符号与内容表达
§1 地图符号分类、变量与量表
1.2 地图符号变量与量表——基本变量
1、静态符号的基本视觉变量
(3)方向变量:是指一个长形符号的方位变化或对有关参考系统具有明 显定位的一些符号的排列。表征这种变量的参考系统有地图的坐标系统 、方格网或图形基线指向的细分。
地图学第四章地图符号
2.2 地图符号的量表
1.定名量表
依据制图对象固有特征进行区分。 众数是最佳的数字统计量,以一个群体中出现 频率最大的类别定名。
新编地图学教程 第4章 地图符号
2.2 地图符号的量表
2.顺序量表
按某种标志将制图对象排序,表现为相对等级。 标志是以定量为基础,通过计算或人为确定。
第四章 地图符号
4.1 彩色的量度
1.色相 hue
是彩色视觉相互区别的心理学特征,取决于 反射光谱的主波长。
三原色 又称加色原色:红、绿、蓝 三间色 又称减色原色:黄、品红、青
紫色 蓝色 绿色 黄色 橙色 红色 420nm 470 510 580 620 700nm
新编地图学教程 第4章 地图符号
1.前进色和后退色
暖色相由红、橙和黄等色构 成。给人以温暖、舒适、有活力 的感觉。视觉上效果使其更贴近 观众,并在页面上更显突出。
冷色来自于蓝、青和 绿等色。感觉显得稳定和 清爽。它们看起来还有远 离观众的效果。
新编地图学教程 第4章 地图符号
新编地图学教程 第4章 地图符号
4.3 彩色的感受效应
房、油库、小居住区、饲养场、贮水池、土坑、 土堆、水车、发电厂等。 (3)宽底符号,以其底边的中心点作定位点,如古 塔、碑、庙、独立石、水塔、孤峰、旧碉堡、蒙 古包、独立大坟、独立树丛等。
新编地图学教程 第4章 地图符号
新编地图学教程 第4章 地图符号
(4)底部成直角符号,以其直角顶点做定位点 ,如独立树、路标、信号灯、气象台等。
新编地图学教程 第4章 地图符号
1.依比例符号的定位
绘制依比例符号只要将表示地物的轮廓线或线 状符号的每个转折处都与实际位置和方向基本 一致,则轮廓图形就为地物的实地位置。
地图学第四章地图符号与地图内容表
形状的直观性
形状可以直观地表达地理要素的特 点或属性。例如,用弯曲的线条表 示山脉的高度变化。
形状的美观性
在保证地图信息准确性的前提下, 通过合理设计形状,可以提高地图 的艺术性和审美价值。
符号的大小
大小的表现性
通过改变符号的大小,可以表示 地理要素的数量、规模或等级。 例如,用不同大小表示城市的人
01
符号化原则
地图符号应具有代表性、特征性 ,能够准确、清晰地表达地理事 物和现象。
02
03
统一性原则
地图符号应遵循统一的标准和规 范,确保不同地图之间的可比性 和互操作性。
04
02
地图符号的视觉特性
符号的色彩
色彩的识别性
不同的色彩能引起人们不同的视觉感受,从 而有助于区分不同类型的地理要素。例如, 通常使用绿色表示植被,蓝色表示水体。
地图符号的分类
依性质分类
分为自然地理要素符号和社会经济要 素符号。
依表达形式分类
依使用场所分类
分为专题地图符号和普通地图符号。
分为点状符号、线状符号和面状符号。
地图符号的设计原则
简明扼要原则
地图符号应简单明了,易于识别 和理解,避免过于复杂和繁琐。
美感原则
地图符号应具有美感,符合人们 的审美需求,提高地图的艺术性 和可读性。
和深浅。
底色法
对于大面积的水体,可 以用底色来表示,如蓝 色表示海洋、湖泊等。
居民地表示方法
01
02
03
04
符号法
用不同形状和颜色的符号表示 Βιβλιοθήκη 民地的类型和规模。文字注记法
在地图上直接标注居民地的名 称。
底色法
《地图学》地图符号化实验
《地图学》地图符号化实验
一、实验目的
1.掌握利用ArcGIS软件进行地图矢量化的方法。
2.了解如何在ArcMap中进行数据编辑。
二、实验内容
1.渲染矢量图层
定性符号渲染(色相、形状、网纹):
(1)唯一值符号:使用定性符号化下的huadong数据。
(2)与样式中的符号匹配:使用定性符号化下的huadong数据。
定量符号渲染(亮度、尺寸):
(1)分级色彩设置(色彩亮度)
(2)分级符号设置(尺寸)
(3)比例符号(精确大小)
(4)点密度图
组合符号渲染(色相、尺寸):
统计图表表现统计数据:
2.渲染栅格
渲染栅格分类图层
渲染栅格DEM
3.查找ARCGIS地理信息系统空间分析实验教程(汤国安),做第五章练习题制作专题图之前的部分。
三、实验步骤
1.渲染矢量图层
定性符号渲染(色相、形状、网纹):
(1)唯一值符号:使用定性符号化下的huadong数据。
(2)与样式中的符号匹配:使用定性符号化下的huadong数据。
定量符号渲染(亮度、尺寸):(1)分级色彩设置(色彩亮度)
(2)分级符号设置(尺寸)
(3)比例符号(精确大小)
(4)点密度图
组合符号渲染(色相、尺寸):
统计图表表现统计数据:
2.渲染栅格
渲染栅格分类图层
渲染栅格DEM。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实习二地图符号的设计与使用
一、实习目的
学会在常用的制图软件中地图符号的设计制作方法。
二、实验知识准备
符号:以图形方式对地图中的地理要素、标注和注记进行描述、分类或排列,以找出并显示定性关系和定量关系。
根据符号绘制的几何类型,可将其分为四类:标记、线、填充和文本。
样式:是一种容器,用于对地图上出现的可重复使用的事物进行存放;可通过样式来存储、组织和共享符号及其他地图组成部分。
创建符号并直接将其应用于要素和图形,可将多种符号组合到一起进行存储、管理和共享,这些组合到一起的符号统称为样式。
三、实习内容及操作指导
建立自己的符号样式系统,设计绘制点状、线状和面状符号,要求:
1) 设计如下点符号:其中A为每位同学各自姓名的每一个字。
2) 设计制作如下线状符号
简单的带轮廓的道路
多车道带轮廓的道路
虚线铁路符号
3) 绘制填充符号
4) 利用自己建立的符号系统绘制要素图层。
操作指导:
1、浏览点、线、面符号样式:
打开ArcMap,单击菜单栏中自定义->样式管理器,如下图1-1弹出样式管理器,点击左侧的样式目录,即可查看相应的样式。
图1-1
2、创建样式
3.1在符号选择器对话框中单击样式引用按钮(图3-1),或者在样式管理器对话框中单击样式按钮,打开样式引用对话框。
3.2在样式引用对话框中,单击创建新样式(图3-2)。
3.3导航到所需目录。
3.4输入要创建的新样式的名称。
3.5单击保存。
3.6单击确定。
样式引用
3-1
图Array图3-2
3、创建新的符号
符号可以在符号选择器中创建,也可以在样式管理器中创建,下面分别进行讲述。
3.1符号选择器中创建新符号
单击内容列表中的图层的符号,弹出符号选择器(图4-1),在符号选择器中可以修改这些符号的颜色、大小等基本属性。
单击编辑符号按钮打开符号属性编辑器(图4-2)即可编辑自定义的符号。
步骤:
a.从符号选择器对话框中选择一个符号作为初始符号。
b.使用当前符号框中的控件在符号选择器对话框中直接更改大小、颜色等基本符号属性。
c.要进行其他更改,请单击编辑符号按钮打开符号属性编辑器对话框。
d.如果要重复使用或共享此符号,请单击另存为按钮保存此符号。
您可以为此符号指定名称、类别和多个描述性搜索标签,还可以选择用于保存此符号的样式。
e.要将新符号应用于当前所选的要素或元素,请在符号选择器对话框中单击确定。
图4-1
图4-2
3.2设计位图格式的点状符号
创建自定义符号并将其保存为位图(可在WINDOWS画图窗口中完成)。
注意:位图是由单个windows位图(.bmp)或windows增强型元文件(.emf)图形组成的标记符号。
Windows 增强型图元文件与栅格格式的Windows 位图不同,属于矢量格式,因此,其清晰度更高且缩放功能更强。
3.3设计矢量格式的点状符号
ArcGIS中矢量格式的点状符号只支持windows增强型元文件(.emf)图形组成的标记符号,可用Corel DRAW 或Adobe illustrator来制作emf格式的图片。
这里给出symbol.emf文件,请同学们自行操作如何用symbol.emf矢量符号创建要素。
3.4 在样式管理器中创建新符号
虽然创建地图时按需要创建符号较为方便,但是某些情况下,在开始操作前构建一个包含各符号的完整样式将获得更高效率。
步骤:
a.单击自定义->样式管理器。
b.选择要用于保存新符号的样式,这里用第3步创建的样式。
c.右键单击右侧窗格中的空白区域。
d.在打开的快捷菜单上单击新建,然后单击相应的符号类型。
打开符号属性编辑器对话框。
e.根据需要调整符号属性。
f.单击确定关闭符号属性编辑器对话框并将符号保存到样式中。
g.为符号输入名称。
4、使用新设计的符号绘制对象
1)打开Arcmap,加载数据CHINA.shp, CHINCAPS.shp, 鼠标在内容列表中双击点状符号,代开符号选择器,选在自己创建的点状符号,如图4-1,点击确定,则点状符号采用自己设计的符号表示,如图4-2。
图4-1
图4-2
2)同样的操作CHINCAPS.shp图层,面状数据也可用自己设计的符号表示。
3)同样的操作测试线状图层.shp图层,线状数据也可用自己设计的符号表
示。
图4-3
(选作)如果第三步线状图层未给出,需要自行新建线状图层,并编辑图形,然后用新建的线状符号显示。
具体操作如下:首先点击ArcCatalog图标。
所在的实验二目录下,单击鼠标右键新建一个Shapefile文件(图4-4),取名为“测试线状图层”,特征要素类型选择“Polyline”,同时点击Edit按钮进入设置空间参考坐标系为Asia—> GCS_Beijing_1954,完成如图所以点击确认。
图4-4
图4-5
重新回到ArcMap窗口,载入新建的图层“测试线状图层”,运用EditTools 调出编辑工具(图4-6)进行线状要素的编辑。
单击Editor下拉框中的Start Editing,
图4-6
并且选择Target为新建的线状图层,这时便可以在图层上自行绘制图形了,
绘制完图形最后用新建的线状符号来展示要素。
下效果图4-7是绘制了湖北省边界并用铁路符号描边得到。
图4-7。
