ZY3800-13-30 液压支架图册

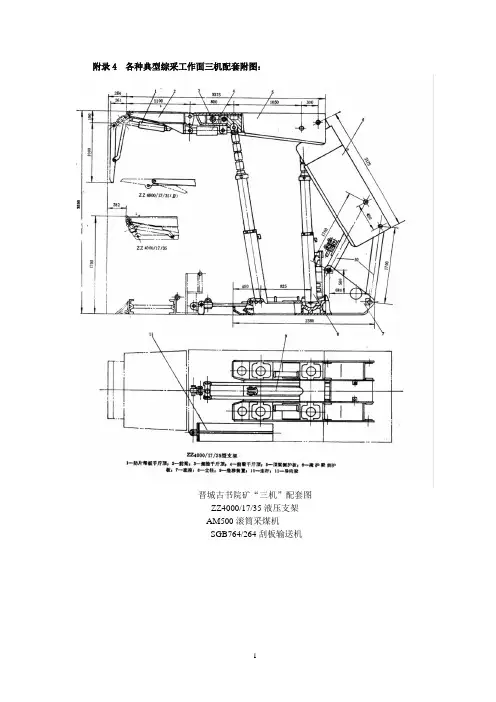

液压支架

13
110
锁销
14
111
侧推导杆
￠40*600
M16*180 M16
30*95 M12*100
M12
￠30*90 ￠6.3*50
￠24*415
￠24*160 ￠24*165 ￠24*110
￠24 ￠6.3*40
24*160
6.3*40 24*165 24*105
30*335 6.3*50 30*90 103*366
根
63
174
高压胶管
DN25-35/4200
根
64
175
65
176
高压胶管
DN20-34/1400
根
66
177
高压胶管
DN20-34/800
根
67
178
高压胶管
DN20-34/3500
根
68
179
高压胶管
DN20-34/4100
根
69
180
高压胶管
DN20-34/4800
根
70
181
高压胶管
DN12-32/400
根
78
189
高压胶管
DN10-40/1050
根
79
190
高压胶管
DN10-40/3600
根
80
191
高压胶管
DN10-40/500
根
81
192
高压胶管
DN10-40/2000
根
82
193
高压胶管
DN12-32/700
根
83
194
高压胶管
DN10-40/400

ZY3800-15-33型液压支架随机图

郑州煤矿机械集团股份有限公司液压支架随机图册ZY3800/15/33型掩护式液压支架随机图册郑州煤矿机械集团股份有限公司2014年1月郑州煤矿机械集团股份有限公司液压支架随机图册一、ZY3800/15/33型中间支架随机图郑州煤矿机械集团股份有限公司液压支架随机图册Y320-00 总图明细序号代号名称数量单位1 Y320-01 顶梁 1 件2 Y320-02 掩护梁 1 件3 Y320-03 底座 1 件4 Y320-04 前连杆 1 件5 Y320-05 后连杆 1 件6 ZT/SLJ250h 立柱φ250*850*835-1320 2 件7 ZT/YH125 平衡千斤顶φ125/70*450 2 件8 ZT00-96/1 标牌-ZY 1 件郑州煤矿机械集团股份有限公司液压支架随机图册Y320-01 顶梁Y320-01 顶梁明细序号代号名称数量单位1 Y320-0101 顶梁体 1 件2 Y320-0102 顶梁左侧护板 1 件3 Y320-0103 顶梁右侧护板 1 件4 ZT/PH100r 护帮千斤顶φ100/70*470 1 件5 ZT/SH080h 伸缩梁千斤顶φ80/60*700 2 件6 Y320-0107 托板 1 件7 Y320-0106 伸缩梁 1 件8 Y320-0104 一级护帮 1 件9 Y317-01/02 千斤顶导杆 2 件10 ZT00-03/3 销轴22*320 1 件11 ZT09-04/1 挡圈 2 件12 ZT00-14/1 销轴25*70 2 件13 ZT/CH063n 侧推千斤顶φ63/45*170 2 件14 ZT00-03/1 销轴24*320 4 件15 Y317-01/01 支杆 2 件16 ZT09-01/2 弹簧 2 件17 Y317-01/03 弹簧导杆 2 件18 Y317-01/04 弹簧导杆 2 件19 ZT00-03/1 销轴24*270 1 件20 ZT00-03/3 销轴22*270 1 件21 GB/T91-2000 开口销D10*80 2 只22 ZT00-11/8 垫圈50 2 件23 ZT00-02/8 销轴50*215 2 件24 ZT00-28/13 挡块 4 件25 ZT00-15/7 销轴55*330 2 件26 ZT00-02/13 销轴24*160 4 件27 ZT00-02/6 销轴40*135 2 件28 ZT00-11/6 垫圈40 6 件29 GB/T91-2000 开口销D8*63 6 只30 ZT00-02/6 销轴40*110 2 件31 ZT00-02/6 销轴40*145 2 件32 GB/T95-2002 平垫圈D30 4 只33 GB/T91-2000 开口销D6.3*50 4 只34 ZT00-02/4 销轴30*107 4 件35 GB/T91-2000 开口销D6.3*40 12 只36 GB/T95-2002 平垫圈D24 8 只37 ZT00-75/2 U形卡7 件38 ZT00-07/3 挡销12*12*136 4 件39 GB/T91-2000 开口销D4*20 4 只40 ZT00-05/54 铰接轴90*475 2 件41 ZT00-02/13 销轴24*155 8 件Y320-0101顶梁体Y320-0104 护帮郑州煤矿机械集团股份有限公司液压支架随机图册Y320-02 掩护梁序号代号名称数量单位1 Y320-0201 掩护梁体 1 件2 Y320-0202 右活动侧护板 1 件3 Y320-0203 左活动侧护板 1 件4 Y317-02/01 侧推导杆 1 件5 ZT00-03/3 销轴22*290 1 件6 ZT09-04/1 挡圈 1 件7 ZT00-14/1 销轴25*70 1 件8 ZT/CH063n 侧推千斤顶φ63/45*170 1 件9 ZT00-03/1 销轴24*290 1 件10 Y317-02/02 支杆90 1 件11 Y317-02/03 弹簧导杆 2 件13 ZT00-07/2 挡销10*10*136 4 件14 ZT00-05/6 铰接轴90*440 2 件15 ZT00-03/3 销轴22*170 1 件16 ZT00-07/2 挡销10*10*146 2 件17 GB/T91-2000 开口销D4*20 6 只18 ZT00-03/3 销轴22*240 1 件19 ZT00-02/8 销轴50*210 2 件20 GB/T91-2000 开口销D10*80 2 只21 ZT00-11/8 垫圈50 2 件22 ZT00-01/13 销轴24*155 6 件23 GB/T95-2002 平垫圈D24 6 只24 GB/T91-2000 开口销D6.3*40 6 只25 ZT00-75/2 U形卡 6 件26 ZT00-03/1 销轴24*240 1 件27 ZT00-05/8 铰接轴110*540 1 件28 ZT00-03/1 销轴24*170 1 件29 Y317-02/04 弹簧导杆 2 件30 ZT09-01/2 弹簧 2 件Y320-03 底座部分Y320-03 底座部分明细序号代号名称数量单位1 Y320-0301 底座体 1 件2 Y320-0302 推移框架 1 件3 Y320-0303 顶架 1 件4 Y317-0305 底调堵 1 件5 Y317-35 抬底千斤顶n100/70*200 1 件6 Y320-32 推移千斤顶φ140/85*700 1 件7 Y317-42 底调千斤顶n100/70*160 1 件8 Y320-03/01 立柱压板 4 件9 ZT00-05/8 铰接轴110*480 1 件10 ZT00-05/54 铰接轴90*475 2 件11 ZT00-22/4 挡块 2 件12 ZT00-15/7 销轴55*195 1 件13 GB/T97-1985 平垫圈D24 2 只14 GB/T91-2000 开口销D6.3*40 2 只15 ZT00-02/13 销轴24*185 2 件16 ZT00-75/2 U形卡 2 件17 ZT00-03/3 销轴22*380 2 件18 ZT00-02/4 销轴30*85 4 件19 GB/T95-2002 平垫圈D30 4 件只20 ZT00-27/3 D形卡4 4 件21 ZT00-11/9 垫圈55 1 件22 GB/T91-2000 开口销D10*80 1 只23 ZT00-02/9 销轴55*195 1 件24 UK-32 U形卡KJ32 1 件25 ZT00-38/1 推杆固定销 1 件26 ZT00-02/15 销轴16*135 1 件27 ZT00-02/8 销轴50*185 1 件28 ZT00-27/2 D形卡3.2 1 件29 ZT00-24/3 连接头52 1 件30 ZT00-17/7 销轴50*270 1 件31 ZT10-13/2 挡套50 2 件32 GB/T5782-2000 六角螺栓M12*80 1 只33 GB/T889-2000 六角螺母M12 1 只34 ZT00-17/3 销轴50*110 2 件35 ZT00-75/3 U形卡 2 件36 ZT00-02/2 销轴22*155 1 件37 GB/T91-2000 开口销D5*36 1 只38 ZT00-11/2 垫圈22 1 件39 ZT00-07/2 挡销10*10*146 2 件40 ZT00-07/3 挡销12*12*136 4 件41 GB/T91-2000 开口销D4*20 6 只Y320-0301 底座Y320-0302 推移框架Y320-0305 底调堵ZT/SLJ250h 立柱ZT/SLJ250h 立柱明细序号图号名称数量单位1 ZT/SLJ250h-01 缸体L1=1220 1 件2 GB893.1-86 孔用挡圈72 1 件3 ZT/104-1 压紧螺母 1 件4 FD(G)-00 底阀 1 件5 MM506 导向环250/245/20 2 件6 MD730 活塞密封250/225/25 1 件7 MM506 导向环180/175/20 2 件8 MD730 活塞密封180/163/25 1 件9 ZT/SLJ250g-02 二级缸体L9=1160 1 件10 ZT/SLJ250h-02 活柱L4=1255 1 件11 ZT/103-31 导向套180/160 1 件12 ZT/103-11 导向套250/235 1 件13 MJ-UR155 静密封260/248.8/11.2 1 件14 MM506 导向环235/240/20 2 件15 MJ-UR155 静密封184/176/8.2 1 件16 MD652 杆密封235/255/16 1 件17 MM506 导向环160/165/20 2 件18 GB/T3452.1-1992 O形圈265*5.3 1 件19 GB/T79-2000 内六角圆柱端端紧定螺钉M8*16 4 件20 MF842 防尘圈235/255/10.2 1 件21 MD652 杆密封160/177/16 1 件22 GB/T3452.1-1992 O形圈187.5*3.55 1 件23 MF842 防尘圈160/175/10.2 1 件Y320-32 推移千斤顶Y320-32 推移千斤顶明细序号图号名称数量单位1 Y320-3201 缸体 1 件2 GB/T79-2000 内六角圆柱端端紧定螺钉M6*20 2 件3 ZT/106-17 活塞140/70 1 件4 MM506 导向环140/135/20 1 件5 MD730 活塞密封140/123/16 1 件6 GB1235-76 O形圈70*5.7 1 件7 GB1235-76 挡圈A70*60*2 2 件8 ZT/101-82 活塞杆85*1060 1 件9 ZT/103-1 导向套140/85 1 件10 MJ-UR155 静密封142/134/8.2 1 件11 MM506 导向环85/90/20 2 件12 MD652 杆密封85/97/9.6 1 件13 GB/T3452.1-1992 O形圈145*3.55 1 件14 MF842 防尘圈85/98/7.5 1 件15 GB/T79-2000 内六角圆柱端端紧定螺钉M6*12 2 件ZT/YH125 平衡千斤顶ZT/YH125 平衡千斤顶明细序号图号名称数量单位1 ZT/YH125-01w 缸体L1=720 1 件2 ZT/106-16 活塞125/60 1 件3 MM506 导向环125/120/20 1 件4 GB/T79-2000 内六角圆柱端端紧定螺钉M6*20 2 件5 MD730 活塞密封125/110/15.8 1 件6 GB1235-76 O形圈60*5.7 1 件7 GB1235-76 挡圈A60*50*2 2 件8 ZT/016-26 导向套125/70 1 件9 MM506 导向环70/75/20 2 件10 MJ-UR155 静密封127/119/8.2 1 件11 MD652 杆密封70/82/9.6 1 件12 MF38 防尘圈70/82.2/7.2 1 件13 ZT/101-41w 活塞杆70*748 1 件ZT/SH080h 伸缩梁千斤顶ZT/SH080h 伸缩梁千斤顶明细序号图号名称数量单位1 ZT/SH080h-01 缸体 1 件2 ZT/106-21 活塞80/50 1 件3 MM506 导向环80/75/9.7 2 件4 GB/T79-2000 内六角圆柱端端紧定螺钉M6*12 2 件5 MD730 活塞封80/66/17 1 件6 GB1235-76 O形圈50*3.5 1 件7 GB1235-76 挡圈A50*44*1.5 2 件8 ZT/101-90 活塞杆60×1000 1 件9 ZT/016-22 导向套80/60 1 件10 MJ-OR 静密封80/70/9 1 件11 MC661 承托环80/70/9 1 件12 MM506 导向环60/65/20 1 件13 MD652 杆密封60/75/13 1 件14 MF38 防尘圈60/70.6/5.3 1 件ZT/CH063n侧推千斤顶ZT/CH063n侧推千斤顶明细序号代号名称数量单位1 ZT/CH063n-01 缸体 1 件2 ZT/106-14 活塞63/35 1 件3 GB/T79-2000 内六角圆柱端端紧定螺钉M6*12 2件4 MD730 活塞密封63/50/14.5 1 件5 MM506 导向环63/58/9.7 2 件6 GB1235-76 O型圈35*3.1 1 件7 GB1235-76 挡圈A35*30*1.5 2 件8 ZT/101-25 活塞杆45*436 1 件9 MJ-OR 静密封65/58.4/5.4 1 件10 ZT/016-20 导向套63/45 1 件11 MM506 导向环45/50/15 1 件12 MD652 活塞杆密封45/55/8 1 件13 MF38 防尘圈45/55.6/5.3 1 件ZT/PH100r护帮千斤顶ZT/PH100r护帮千斤顶明细序号代号名称数量单位1 ZT/PH100r-01 缸体 1 件2 GB/T79-2000 内六角圆柱端端紧定螺钉M6*12 2件3 ZT/106-15 活塞100/60 1 件4 MM506 导向环100/95/20 1 件5 MD730 活塞密封100/85/13.5 1 件6 GB1235-76 O形圈60*5.7 1 件7 GB1235-76 挡圈A60*50*2 2 件8 ZT/016-23 导向套100/70 1 件9 MJ-UR155 静密封102/94/8.2 1 件10 MM506 导向环70/75/20 2 件11 MD652 杆密封70/82/9.6 1 件12 MF38 防尘圈70/82.2/7.2 1 件13 ZT/101-38 活塞杆70*741 1 件Y317-35 抬底千斤顶Y317-35 抬底千斤顶明细序号代号名称数量单位1 Y317-3501 缸体 1 件2 GB/T79-2000 内六角圆柱端端紧定螺钉M6*12 2件3 ZT/106-15 活塞100/60 1 件4 MM506 导向环100/95/20 1 件5 MD730 活塞密封100/85/13.5 1 件6 GB1235-76 O形圈60*5.7 1 件7 GB1235-76 挡圈A60*50*2 2 件8 ZT/016-23 导向套100/70 1 件9 MJ-UR155 静密封102/94/8.2 1 件10 MM506 导向环70/75/20 2 件11 MD652 杆密封70/82/9.6 1 件12 MF38 防尘圈70/82.2/7.2 1 件13 Y317-3502 活塞杆70*466 1 件Y317-42 底调千斤顶Y317-42 底调千斤顶明细序号代号名称数量单位1 Y317-4201 缸体 1 件2 GB/T79-2000 内六角圆柱端端紧定螺钉M6*12 1件3 ZT/106-15 活塞100/60 2 件4 MM506 导向环100/95/20 1 件5 MD730 活塞密封100/85/13.5 1 件6 GB1235-76 O形圈60*5.7 1 件7 GB1235-76 挡圈A60*50*2 1 件8 ZT/016-23 导向套100/70 2 件9 MJ-UR155 静密封102/94/8.2 1 件10 MM506 导向环70/75/20 1 件11 MD652 杆密封70/82/9.6 1 件12 MF38 防尘圈70/82.2/7.2 1 件13 Y317-4202 活塞杆70*431 1 件14 GB/T91-2000 开口销D6.3*40 1 件15 GB/T97-1985 平垫圈D24 2 件16 Y317-42/01 底调帽 1 件17 ZT00-01/13 销轴24*180 1 件郑州煤矿机械集团股份有限公司液压支架随机图册Y320-00A系统原理及连接图Y320-00A系统原理及连接图明细序号图号名称数量单位1D2-10堵7件2D2-12.5堵4件3FB-10/10/10G F型三通4件4FB-12/12/12G F型三通1件5FB-12/10/12G F型变径三通2件6T2-10三通2件7T2-12.5三通3件8TC2-10T型插接头2件10JC2-10弯头21件11JC2-12.5弯头2件12JC2-12.5弯头135°6件13JC2-16弯头135°2件15U2-10U型卡110件16U2-12.5U型卡46件17U2-16U型卡10件18U2-25U型卡2件19U4DC-16U型卡2件20U4-31.5U型卡2件21U2-38U型卡2件23KJR31.5D-35/2200胶管总成1件24DNR38-25/2200胶管总成1件25DNR25-17/2200胶管总成1件26DNR16-55/800胶管总成2件28DNR13-35/5200胶管总成1件29DNR13-35/1000胶管总成3件30DNR13-35/900胶管总成1件31DNR13-35/600胶管总成4件32DNR13-35/500胶管总成2件33DNR13-35/400胶管总成2件34DNR10-40/6800胶管总成1件35DNR10-40/6000胶管总成4件36DNR10-40/3800胶管总成2件37DNR10-40/3500胶管总成2件38DNR10-40/2500胶管总成1件39DNR10-40/2200胶管总成1件40DNR10-40/1800胶管总成1件41DNR10-40/1600胶管总成2件42DNR10-40/1300胶管总成2件43DNR10-40/1100胶管总成3件44DNR10-40/1000胶管总成4件45DNR10-40/500胶管总成2件46DNR10-40/400胶管总成1件47DNR10-40/300胶管总成2件48DNR10-40/1900胶管总成1件49DNR13-60/800胶管总成1件50DNR10-70/1200胶管总成2件51DNR10-70/600胶管总成2件53189900283尼龙扎带8*4006件54060102984孔套120*302件郑州煤矿机械集团股份有限公司液压支架随机图册Y320-00B 液压系统布置图Y320-00B 液压系统布置图明细序号图号名称数量单位1 Y320-00B01 操纵阀组 1 件2 Y320-00B02 支撑杆 2 件3 Y317-00B02 多通块 1 件4 Y317-00B03 操纵阀架 1 件5 BZY50/80 压力表80MPa DN10 1 件6 FAD100/45(DN10) 安全阀 3 件7 FAD125/50(DN10) 安全阀 1 件8 FAD250/50(20/28) 安全阀 2 件9 FDGⅣ(DN10) 单向锁 2 件10 FDY200/42(Y)A 推移单向锁 1 件11 FDYM200/50(DN12/12/10) 立柱液控单向阀 2 件12 FJQB10 球形截止阀(DN10) 1 件13 FJQSB16X-00 自锁球形截止阀(DN16) 1 件14 GLQ(B10) 喷雾过滤器 1 件15 GLQA(DN16)-HD 过滤器 1 件16 HDFⅠ(DN16) 回液断路阀 1 件17 PW04(DN10)X 喷嘴部件 1 件18 PWS04X 喷嘴部件(DN10) 1 件19 SKS1C(DN10) 双向锁 2 件20 GB/T41-2000 六角螺母M10 4 只21 GB/T41-2000 六角螺母M12 12 只22 GB/T5781-2000 六角螺栓M12*30 4 只23 GB/T5782-2000 六角螺栓M10*55 2 只24 GB/T5782-2000 六角螺栓M10*75 2 只25 GB/T5782-2000 六角螺栓M12*40 4 只26 GB/T5782-2000 六角螺栓M12*50 4 只27 GB/T5782-2000 六角螺栓M12*65 8 只28 GB/T70-2000 内六角圆柱头螺钉M10*65 8 只29 GB/T91-2000 开口销D10*80 2 只30 GB/T93-1987 弹簧垫圈D10 12 只31 GB/T93-1987 弹簧垫圈D12 20 只32 GB/T95-2002 平垫圈D12 6 只33 ZT/094-3 螺纹接头DN13 2 件34 ZT00E-01/2 螺纹接头L=130(M16) 2 件35 ZT00E-01/2 螺纹接头L=200(DN10) 2 件36 ZT00E-01/2 螺纹接头L=220(DN10) 2 件37 ZT00E-01/2 螺纹接头L=260(DN10) 2 件38 ZT00E-01/2 螺纹接头L=80(M16) 2 件Y320-00B01 操纵阀组Y320-00B02 支撑杆Y317-00B02 多通块Y317-00B03 操纵阀架郑州煤矿机械集团股份有限公司液压支架随机图册二、贵州众一金彩黔大雁矿ZYG3800/15/33型过渡支架随机图郑州煤矿机械集团股份有限公司液压支架随机图册GY320-00 总图明细序号代号名称数量单位1 GY320-01 顶梁 1 件2 Y320-02 掩护梁 1 件3 GY320-03 底座 1 件4 Y320-04 前连杆 1 件5 Y320-05 后连杆 1 件6 ZT/SLJ250h 立柱φ250*850*835-1320 2 件7 ZT/YH125 平衡千斤顶φ125/70*450 2 件8 ZT00-96/1 标牌-ZY 1 件郑州煤矿机械集团股份有限公司液压支架随机图册GY320-01 顶梁。

液压支架选型

ZY系列掩护式液压支架支架特点：支架结构简单，操作方便，升降架调整方便，适用于顶板较为破碎，随采随冒，老顶周期来压不明显的顶板条件。

产品型号支架高度m 工作阻力KN 支护强度MPa 底板比压MPa 推移步距mmZY2800/13/28 1.3-2.8 2800 0.68-0.76 1.1-1.8 700ZY3800/16/32 1.6-3.2 3800 0.65 1.4 700ZY4000/13/28 1.3-2.8 4000 0.58-0.67 1.57-2.35 700ZY5000/13/27 1.3-2.7 5000 0.77-0.85 0.9-1.8 700ZY6700/20/40 2.0-4.0. 6700 1.06-1.09 1.6-2.85 900ZY9000/24/50 2.4-5.0 9000 1.08-1.1 1.6-2.8 900ZY13000/30/65 3.0-6.5 13000 1.12-1.15 1.8-2.9 900ZF系列放顶煤式液压支架支撑稳定，放煤口连续，背脊损失少，放煤效果好，对厚煤层开采，设备投入小，性价比高。

适用于煤层中等硬度以下，节理、裂隙发育明显或良好的厚煤层。

产品型号支架高度m 工作阻力KN 支护强度MPa 底板比压MPa 推移步距mmZF3200/16.5/25 1.65-2.5 3200 0.68-0.76 1.1-1.8 700ZF3800/17/28 1.7-2.8 3800 0.65-0.67 0.9-1.8 700ZF5000/17/32 1.7-3.2 5000 0.79-0.82 1.2-1.8 700ZF6400/17.5/28 1.75-2.8 6400 0.94-0.96 平均2.5 700ZF8000/17/32 1.7-3.2 8000 1.09-1.12 1.3-1.8 900ZF9200/22/32 2.2-3.2 9200 1.07-1.09 1.15-1.17 900ZF11000/20/38 2.0-3.8 11000 1.11 平局2.98 900ZF15000/23/43 2.3-4.3 15000 1.46 2.48-3.26 900超前端头锚固系列液压支架主要技术参数产品型号支架高度(m) 工作阻力(KN) 支护强度(Mpa) 底板比压(Mpa) 推移步距(mm)ZTC30000/28/50 2.8-5.0 30000 0.556 平均1.66 900ZTZ20000/28/50 2.8-5.0 2000 0.53 平均1.3 900ZTC13000/24/36 2.4-3.6 13000 0.47 平均2.4 900ZTZ13800/24/36 2.4-3.6 13800 0.57 平均2.6 900ZTC10200/19/33 1.9-3.3 10200 0.48 平均1.6 900ZTZ10200/19/33 1.9-3.3 10200 0.39 平均1.3 900ZTC24000/25/56 2.5-5.6 24000 0.46 平均1.33 900ZTZ8000/25/56 2.5-5.6 8000 0.42 平均0.77 900ZTH6870/25/56 2.5-5.6 6870 0.68 平均1.46 900ZTC30000/25/50 2.5-5.0 30000 0.58 平均1.66 900ZTZ20000/25/50 2.5-5.0 20000 0.53 平均1.3 900ZTH6600/25/50 2.5-5.0 6600 0.62 平均1.46 900ZTC39200/23/42 2.3-4.2 39200 0.47 平均1.3 900ZTZ25000/23/42 2.3-4.2 25000 0.81 平均1.5 900综采液压支架系列公司生产的ZZ2600/06/12、ZY3200/7.5/16、ZY2800/8.5/19、ZY3200/09/20薄煤层掩护式液压支架，以及ZY3000/12/26、ZY5000/13/27、ZY3200/15/36、 ZY6700/20/40 掩护式液压支架适用于一次采全高工作面，工作面采高正常范围为:1.1-3.8m，适应煤层倾角不大于45º; 制造的ZF6400/17/32、ZF9200/22/32、ZF15000/23/43型放顶煤支架适用于4~12米厚煤层、煤层倾角不大于30º;公司还制造ZC2600/14/22B矸石充填液压支架，公司可根据客户的实际需求，设计、制造满足用户需求的液压支架。

ZY2800-13-28液压支架王石凹用户图册

推移装置的主要作用是推移运输机和拉架。主要由推移千斤顶、推移杆、连接
Байду номын сангаас
头和销轴等组成。推移装置采用正装千斤顶的结构，其一端通过连接头与运输机连接，另一端通过推移千斤顶耳轴与底座的连接，满足了拉架和推溜的要求。 6、侧护装置：
侧护装置主要由梁体套筒内的弹簧、顶杆、侧推千斤顶、导向杆，顶梁、掩护梁侧护板及相应联结和固定的销轴等组成。活动侧护板在弹簧的作用下，与邻架方向死侧护板靠紧，能很好地护住顶板，并可利用侧推千斤顶配合降架动作来调架。
排除方法
1．泵不能运行
1．电气系统故障； 2．乳化液箱中乳化液流量不足。
1．检查维修电源、电机、开关、保险等 2．及时补充乳化液、处理漏液。
乳 2．泵不输液、无流量化
1．泵内有空气、没放掉； 2．吸液阀损坏或堵塞； 3．柱塞密封漏液； 4．吸入空气； 5．配液口漏液。
1．使泵通气、经通气孔注满乳化液 2．更换吸液阀或清洗吸液管； 3．拧紧密封； 4．更换距离套； 5．拧紧螺丝或换密封。
支架移过一个步距之后，应立即升柱，使顶梁紧贴顶板。当顶梁接顶后，应使操
作阀手把停留一段时间，以使支架初撑力达到设计值。 2、推溜
当采煤机采煤通过约15米左右时，将前运输机向煤壁方向推移一个截煤步距，要
保证运输机平直。 3、移架
采煤机割煤后，支架即可降柱前移，以实现及时支护。支架跟机距离可根据顶板
状况而定，降柱时应注意顶梁下降不要过多，如下降过多不但延长了操作时间，而且对维护顶板不利，还有可能使支架落在邻架侧护板之下，造成支架之间“咬架”现象，使侧护板损坏。
2
平顶山煤矿机械有限责任公司
一、型号说明：
ZY2800/13/28

掩护式支架说明书

ZY2800/13/30型掩护式液压支架产品使用维护说明书山东新煤机械装备股份有限公司目录前言第一章概述第二章构造及原理第一节金属结构件第二节液压系统第三章储运及安装第一节支架的储存第二节支架地面运输第三节地面联合试运转第四节井下运输及安装第四章使用方法第一节操作步骤第二节安全指南第五章维护保养第一节基础要求第二节安全指南第六章常见故障与排除第一节结构件和连接销故障排除第二节液压系统常见故障及排除附图前言本说明书，较为全面系统地介绍了ZY2800/13/30型掩护式液压支架的主要性能、结构原理以及如何正确使用、维护等相关事项，请与该产品有关的工作人员务必认真阅读，严格遵守。

同时，也要遵循国家及各自所制定的各种规章制度。

若因违反本说明书中的操作规程而造成的一切后果，厂家概不负责。

该说明书中因叙述支架而涉及到其它设备的内容仅供参考，不作依据。

2012年8月16日第一章概述ZY2800/13/30掩护式液压支架是在结合国内外综采技术成果，分析研究各种支架特点和使用经验的基础上，针对新泰市羊泉煤矿2#、4#煤层的条件，按照中华人民共和国煤炭行业标准MT312－2000《液压支架通用技术条件》专门设计制造的。

它是一种用于煤矿井下采煤工作面支撑顶板、隔离采空区、为采煤机、输送机和工作人员提供安全工作空间、实现安全高效采煤的重要支护装备。

1、支架型号及其代表含义支架型号：ZY2800/13/30代表含义：Z: 液压支架Y: 掩护式2800：支架工作阻力2800 kN13：支架最小高度 13 dm30：支架最大高度 30 dm2、支架主要技术参数◇型式两柱掩护式液压支架◇高度 1.3～3.0 M◇宽度 1.43～1.6 M◇中心距 1.5 M◇初撑力 2176 kN◇工作阻力 2800 kN◇支护强度 0.59 Mpa◇对底板比压 1.15 MPa◇移架步距 0.6 M◇操作方式手动邻架控制◇泵站压力 31.4 MPa3、适用条件◇走向长壁后退式采煤，综合机械化一次采全高。
