南方电网远动101、104通信规约故障分析及排查基本方法培训讲义
IEC101 & IEC104规约详解
IEC60870-5-101 IEC60870-5-104
DL/T 634.5101-2002 DL/T 634.5104-2002
自我介绍
王首顶
国电南瑞科技股份有限公司
NARI Technology Development Lt. Co.
高级工程师
IEC TC57 WG03 Member E-mail:topwang@ Tel: 025-3429900-2843
M-BO-TB-1 M-ME-TD-1 M-ME-TE-1 M-ME-TF-1 M-IT-TB-1 M-EP-TD-1 M-EP-TE-1 M-EP-TF-1 M-EI-NA-1
以上都是RTU向主站上送的报文类型
报文类型标识（四） (Type Identification)46》双点命令
C-DC-NA-1
《47》步调节命令
C-RC-NA-1
《48》归一化设定值命令
C-SE-NA-1
《49》标度化设定值命令
C-SE-NB-1
《50》短浮点设定值命令
C-SE-NC-1
《51》32比特串命令
C-BO-NA-1
RTU须逐条对命令确认
报文类型标识（五） (Type Identification)
单个字符 固定帧长报文 （5 Byte） 可变帧长报文 （9-261 Byte）
IEC101的帧格式（一）
• 单个字符 E5
用途： 用于一般确认； 什么事情都没发生； 仅用于对应用报文的回答； 不能用于对链路报文的回答； 优点： 简单；明了；效率高
IEC101的帧格式（二）
• 固定帧长报文
10H
D7 D6
D0

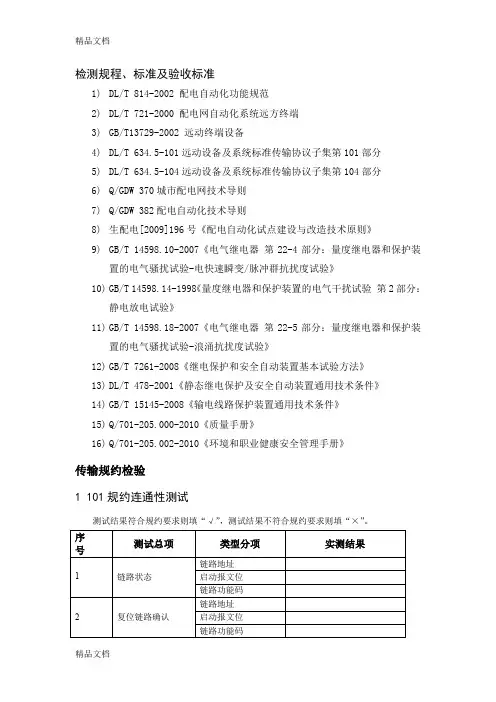

最新101、104通信规约测试大纲
检测规程、标准及验收标准
1)DL/T 814-2002 配电自动化功能规范
2)DL/T 721-2000 配电网自动化系统远方终端
3)GB/T13729-2002 远动终端设备
4)DL/T 634.5-101远动设备及系统标准传输协议子集第101部分
5)DL/T 634.5-104远动设备及系统标准传输协议子集第104部分
6)Q/GDW 370城市配电网技术导则
7)Q/GDW 382配电自动化技术导则
8)生配电[2009]196号《配电自动化试点建设与改造技术原则》
9)GB/T 14598.10-2007《电气继电器第22-4部分：量度继电器和保护装
置的电气骚扰试验-电快速瞬变/脉冲群抗扰度试验》
10)GB/T 14598.14-1998《量度继电器和保护装置的电气干扰试验第2部分：
静电放电试验》
11)GB/T 14598.18-2007《电气继电器第22-5部分：量度继电器和保护装
置的电气骚扰试验-浪涌抗扰度试验》
12)GB/T 7261-2008《继电保护和安全自动装置基本试验方法》
13)DL/T 478-2001《静态继电保护及安全自动装置通用技术条件》
14)GB/T 15145-2008《输电线路保护装置通用技术条件》
15)Q/701-205.000-2010《质量手册》
16)Q/701-205.002-2010《环境和职业健康安全管理手册》
传输规约检验
1 101规约连通性测试
测试结果符合规约要求则填“√”，测试结果不符合规约要求则填“×”。
2 104规约连通性测试
测试结果符合规约要求则填“√”，测试结果不符合规约要求则填“×”。
IEC101(104)规约培训解读
链路层控制域功能码（平衡模式）
启动方向 功能码和服务
<0> 复位远方链路 <1>复位用户进程 <3>发送/确认用户数据 <9>请求链路状态
从动方向 功能码和服务
<0>确认：肯定认可 <1>确认：否定认可
<4>发送/无应答用户数据 无应答 <11>响应：链路状态
19
规约应用层
0x68 Len Len 0x68 Link Control Link Address Application Data Check Code 0x16
信息体地址 标识某具体的信息。 有明确的含义。
应用层公共地址和信息体地址唯一的标识了某个信息点。
24
链路初始化（非平衡101）
主站 请求链路状态 子站
索引
响应链路状态 复位远方链路
肯定确认/否定确认
25
链路初始化（平衡101）
配电主站应用功能
配电主站初始化开始 请求链路状态 FC=9 PRM=1 PRM=0 复位远方链路 FC=0 链路连接已建立 PRM=1 FC=0 PRM=0 PRM=1 链路状态 FC=11 PRM=0 PRM=1 链路被复位，等待 下一帧的FCB=1 FC=0 PRM=0 配电主站初始化结束 后续命令： （1）总召唤 （2）时钟同步 链路连接已建立 FC=0 复位远方链路 FC=9 请求链路状态 链路被复位，等待 下一帧的FCB=1 FC=11 链路状态
请求 / 响应（S3） 从动站接收到启动站的请求报文后，用数 据响应启动站的请求。如召唤数据、请求 1数据、请求链路状态等。
12
101帧格式一（固定帧长）

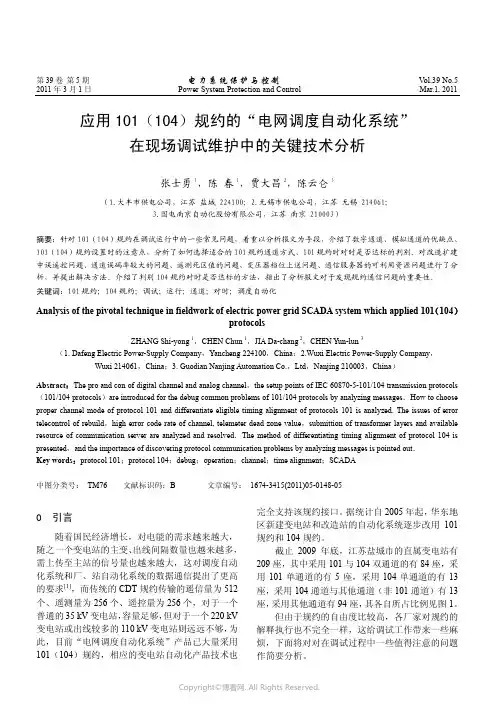

应用101(104)规约的“电网调度自动化系统”在现场调试维护中的关键技术分析
第39卷第5期电力系统保护与控制Vol.39 No.5 2011年3月1日Power System Protection and Control Mar.1, 2011 应用101（104）规约的“电网调度自动化系统”在现场调试维护中的关键技术分析张士勇1，陈 春1，贾大昌2，陈云仑3（1.大丰市供电公司，江苏 盐城 224100；2.无锡市供电公司，江苏 无锡 214061；3.国电南京自动化股份有限公司，江苏 南京 210003）摘要：针对101（104）规约在调试运行中的一些常见问题，着重以分析报文为手段，介绍了数字通道、模拟通道的优缺点、101（104）规约设置时的注意点，分析了如何选择适合的101规约通道方式、101规约时对时是否达标的判别。
对改造扩建中误遥控问题、通道误码率较大的问题、遥测死区值的问题，变压器档位上送问题、通信服务器的可利用资源问题进行了分析，并提出解决方法。
介绍了判别104规约对时是否达标的方法，指出了分析报文对于发现规约通信问题的重要性。
关键词：101规约；104规约；调试；运行；通道；对时；调度自动化Analysis of the pivotal technique in fieldwork of electric power grid SCADA system which applied 101（104）protocolsZHANG Shi-yong 1，CHEN Chun 1，JIA Da-chang 2，CHEN Yun-lun 3（1. Dafeng Electric Power-Supply Company，Yancheng 224100，China；2.Wuxi Electric Power-Supply Company，Wuxi 214061，China；3. Guodian Nanjing Automation Co.，Ltd，Nanjing 210003，China）Abstract：The pro and con of digital channel and analog channel，the setup points of IEC 60870-5-101/104 transmission protocols （101/104 protocols）are introduced for the debug common problems of 101/104 protocols by analyzing messages．How to choose proper channel mode of protocol 101 and differentiate eligible timing alignment of protocols 101 is analyzed. The issues of error telecontrol of rebuild，high error code rate of channel, telemeter dead zone value，submittion of transformer layers and available resource of communication server are analyzed and resolved．The method of differentiating timing alignment of protocol 104 is presented，and the importance of discovering protocol communication problems by analyzing messages is pointed out．Key words：protocol 101；protocol 104；debug；operation；channel；time alignment；SCADA中图分类号： TM76 文献标识码：B 文章编号： 1674-3415(2011)05-0148-050 引言随着国民经济增长，对电能的需求越来越大，随之一个变电站的主变、出线间隔数量也越来越多，需上传至主站的信号量也越来越大，这对调度自动化系统和厂、站自动化系统的数据通信提出了更高的要求[1]，而传统的CDT规约传输的遥信量为512个、遥测量为256个、遥控量为256个，对于一个普通的35 kV变电站，容量足够，但对于一个220 kV 变电站或出线较多的110 kV变电站则远远不够，为此，目前“电网调度自动化系统”产品已大量采用101（104）规约，相应的变电站自动化产品技术也完全支持该规约接口。

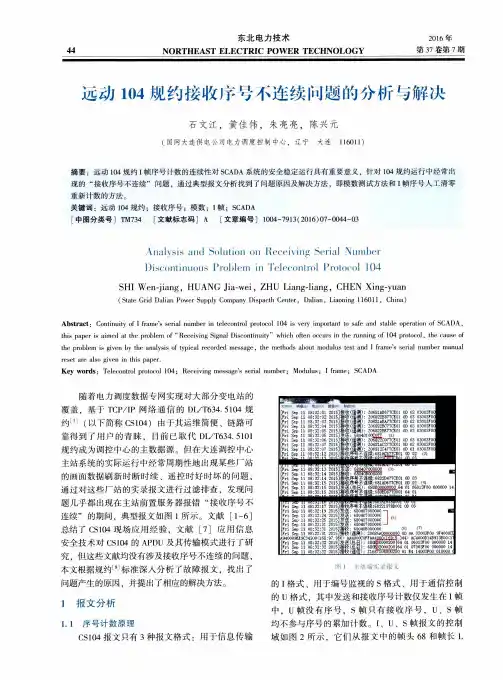

远动104规约接收序号不连续问题的分析与解决
ｍ Ｖ． Ⅵ 摘要 ：远动 １ ０ ４规约 Ｉ 帧序号计数的连续性对 Ｓ Ｃ Ａ Ｄ Ａ系统的安全稳定运行具有重要意义 ，针对 １ ０ ４规约运行 中经常 Ⅲ Ｓ １
Ｓ ． Ｕ 现的 “ 接收序号不连续” 问题 ．通过 典型报文分析找到 了问题原 因及解决方法 ，即模数 测试 方法和 Ｉ 帧序 号人工清零
ｔ ｈ ｅ ｐ ｒ ｏ ｂ ｌ ｅ ｍ ｉ ｓ ｇ ｉ ｖ ｅ ｎ ｂ ｙ ｔ ｈ ｅ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ｏ ｆ ｔ ｙ ｐ ｉ ｃ ａ ｌ ｒ ｅ ｃ ｏ ｒ ｄ ｅ ｄ ｍｅ ｓ ｓ ａ ｇ ｅ，ｔ ｈ ｅ ｍｅ ｔ ｈ ｏ ｄ ｓ ａ ｂ ｏ ｕ ｔ ｍｏ ｄ ｕ ｌ ｕ ｓ ｔ ｅ ｓ ｔ ａ ｎ ｄ Ｉ ｆ ｒ ａ ｍｅ ’ ｓ ｓ ｅ ｒ ｉ ａ ｌ ｎ ｕ ｍｂ ｅ ｒ ｍａ ｎ ｕ ａ ｌ
问题 产生 的原 因 ，并提 了相应 的解决 方法 。
ｊ ｔ止
的Ｉ 格式 、片 ｊ 于编号监视的 ｓ 格式 、用于通信控制
的 Ｕ格式 。其 中发送 和接 收序 号计数 仅发 生在 Ｉ 帧
１ 报 文 分 析
ｉ 。 ｌ 序号计 数 原理
中 ，ｕ帧 没 有 序 号 ，ｓ帧 只有 接 收 序 号 ，Ｕ、Ｓ帧 均 不参 与序 号 的累加 计 数 。Ｉ 、ｕ、ｓ帧报 文 的控 制
东北 电 力技术
ＮＯＲＴＨＥＡＳＴ ＥＬＥＣＴＲＩ Ｃ ＰｏＷ ＥＲ ＴＥＣＨＮｏＬｏＧＹ
２ ０ １ ６年
第３ ７ 卷第 ７ 期
远动 １ ０ ４规 约接 收 序 号 不 连 续 问题 的 分析 与解 决
石文江，黄佳伟 ，朱亮亮 ，陈兴元
（ 国 网 大连 供 电 公司 电 力调 度 控 制 中心 ，辽 宁 大连 １ １ ６ ０ １ １ ）
IEC101(104)规约
D4 D3 D2 D1 D0 FCV 23 22 21 20 DFC 功能码
说明：
FCV－－FCB有效位，S2、S3服务时为1，S1服务时为0 FCB－－S2、S3服务时切换，S1服务时不变。 PRM－－启动标志。主站到子站为1，子站到主站为0 DIR－－方向标志。一方为1，反向为0。通常主到子为1，子到主为0 ACD－－不在使用本标志，子站数据通过S2发送到主站 DFC－－流量控制标识
请求 / 响应（S3） 从动站接收到启动站的请求报文后，用数 据响应启动站的请求。如召唤数据、请求 1数据、请求链路状态等。
11
101帧格式一（固定帧长）
0x10 Link Control Link Address Check Code
0x16
固定帧长帧格式：
• 长度固定恒为5个字符 • 0x10－－启动字符 • Link Control－－链路控制域 • Link Address－－链路地址域 • Check Code－－校验和，Link
可变帧长
长度 含义
类型标识 1 什么类型帧？
可变结构限 1 如何解析？ 定词
传输原因
1 什么原因传 输？
应用层公共 1 什么地址？ 地址域
信息体地址 2 那个数据点？
信息体
X 信息
应用层帧结构
19
常用的类型标识
标识
1 2 9 15 21 45/46
48 100 101 103
含义
总召唤遥信、变位遥信 SOE事项 越限遥测 电度量 总召唤遥测量 遥控
IEC101,104规约入门培训 IEC101/104规约
1
培训大纲
1. IEC规约简介 2. IEC-101规约 3. IEC-104规约 4. 集中答疑
远动101规约及工程中遇到的问题
远动101规约及工程中遇到的问题摘要简要分析02版101规约格式及基本应用实例，就工程中出现的一些问题进行简要分析。
以加强大家对101规约的理解。
IEC60870-5-101从出版以来，得到了广泛的应用，特别是2001年02版101规约出版以来。
我们莱芜是较早应用101规约的地调之一，2002年主站EMS系统iES500上线以来，101规约不断接入。
期间经过了多次主分站规约的改造，版本出现了很多。
今年8月，作为山东省十一五期间最后一批更换EMS的地调之一，我们莱芜供电公司开始了EMS更换的工作。
本次更换，我们调度自动化主站将采用南京南瑞科技公司的Open3000系统，如今上行调试已经结束，下行调试也接近尾声。
调试期间，由于对规约的不熟悉，出现了很多问题。
作为用户，我就101规约一些常用应用及工程中遇到的问题简要阐述一下。
101规约报文格式：101数据传输帧格式主要有三种：可变帧长、固定帧长及单个字符帧格式。
可变帧长格式用于主站向子站传输数据或由子站向主站传输数据；固定帧长格式用于子站回答主站的确认报文或主站向子站的询问报文。
可变帧长格式报文如下图所示：报文示例：总召唤命令报文->68 09 09 68 53 64 64 01 06 64 00 00 14 9A 16固定帧格式用于子站回答主站的确认报文，或主站向子站的询问报文。
具体格式为：报文示例：(召唤链路状态)M->R:1049014A16单个字符E5H除非有1级用户数据访问请求(ACD=1)或者后续报文将引起溢出(DFC=1)才采用固定帧长帧。
单个控制字符E5用来取代固定帧长肯定确认帧或固定帧长否定确认帧。
控制域格式RES：备用FCB：帧计数位：帧计数位0,1，为了每个站连续的发送/确认或者请求/响应服务的变化位。
帧计数位用来消除信息传输的丢失和重复。
启动站向同一从动站传输新一轮的发送/确认或请求/响应传输服务时，将帧计数位(FCB)取相反值，启动站为每一个从动站保留一个帧计数位(FCB)的拷贝，若超时未由从动站收到所期望的报文，或接收出现差错，则启动站不改变帧计数位FCB的状态，重复原来的发送/确认或者请求/响应服务。
IEC101和104规约
4、层次结构
OSI七层体系
应用层 表示层 会话层 传输层 网络层 数据链路层 物理层
IEC 60870-5-101 三层参考模型
“增强性能体系结构” (EPA)
应用层
数据链路层
物理层
远动数据传输规约
－IEC60870-5系列
2019/11/4
IEC60870
12
IEC60870-5-101( V 2.0 ) IEC60870-5-104( V 1.0 )
• 解答疑难问题
• 。。。。。
2019/11/4
IEC60870
15
概要介绍IEC系列协议（一）
• 什么是IEC101，它能解决那些问题
远动设备及系统传输规约第101篇-基本远动任务
问答方式（Polling）
上行信息：遥测，遥信，遥脉，终端设备状态
下行信息：遥控，设点，对时
信息量大，传输机制成熟。
IEC 60870-5-101网络访问
1、应用环境
1.用于变电站与控制中心之间的串行异步数 据通信。
通信口通信参数：1位起始位、1位停止 位、1位偶校验位、8位数据位。
校验方式：纵向和校验 2.使用全双工或半双工通道
3.通讯速率300-9600bps，小于1200bps时， 协议部分应用受到限制。
• IEC101与DL634的关系
IEC101是国际标准。DL634是中国电力行业标 准，而且是从IEC101翻译过来的又增加具有中国 特色的补充规定，但扩充往往又会带来新的矛盾。
2019/11/4
IEC60870
16
选择IEC101协议的理由
一个新的协议是否能被接受
• 传输类型多 • 使用方便、灵活 • 国家、行业命令 • 信息量大 • 大家普遍接受 • 传输的安全性 • 出错处理
IEC101(104)规约入门培训(免费)
址、应用层数据所有数据累加和的256模值 • Application data－－应用层数据域 • 0x16－－结束字符
13
规约链路层
索引
链路控制域 顾名思义是链路控制域用于链路控制。 链路控制在两个方向分别定义。 链路控制在平衡和非平衡模式下分别定义。 链路控制域占1个字节。
68 L L 68 L.C
L.A A.D CS 16
09 归一化遥测量 02 SQ：0信息对象序列；2个信息对象 03 传输原因：突变 01 应用层公共地址01 01 信息对象地址：0x0701 07 遥测值：0x640a 0a 品质描述：00 64 00 05 信息对象地址：0x0705 07 遥测值：0x730b 0b 品质描述：00 73 00
17
链路层控制域功能码（平衡模式）
启动方向
从动方向
功能码和服务
功能码和服务
<0> 复位远方链路 <1>复位用户进程 <3>发送/确认用户数据
<0>确认：肯定认可 <1>确认：否定认可
<4>发送/无应答用户数据 无应答
<9>请求链路状态
<11>响应：链路状态
18
规约应用层
索引
0x68 Len Len 0x68 Link Control Link Address Application Data Check Code 0x16
IEC-103
与站内继电保护 设备间通讯
厂站与调度主站
101及104规约报文解析方法
101、104规约报文解析方法一、电力系统数据通信协议体系IEC60870-5系列：远动通信协议体系IEC60870-6系列：计算机数据通信协议体系IEC61850-7系列：变电站数据通信协议体系IEC60870-5系列；IEC TC57 WG03（远动规约）配套标准IEC60870-5-101：基本远动任务IEC60870-5-102：电能累计量IEC60870-5-103：继电保护IEC60870-5-104：IEC60870-5-101的网络访问其他规约类型；CDT、DNP3.0、MODBUS等。
二、远动传输规约IEC60870-5-104的解析方法1)程序启动后，首先发送链路连接请求帧，68 04 07 00 00 00起始字符：68H应用规约数据单元长度（APDU）：04H（4个字节，即07 00 00 00）控制域第一个八位组：07H-->0000 0111由前两位11可知是U格式帧；由第三四位01可知是链路连接请求帧2)随后，接到模拟从站发送来的连接请求确认帧，68 04 0B 00 00 00起始字符：68H应用规约数据单元长度（APDU）：04H（4个字节，即0B 00 00 00）控制域第一个八位组：0BH-->0000 1011由前两位11可知是U格式帧；由第三四位10可知是链路连接确认帧3)主站发送测试链路询问帧，68 04 43 00 00 00控制域第一个八位组：43H-->0100 0011由前两位11可知是U格式帧；由第七八位01可知是链路测试请求帧4）从站发送链路测试确认帧；68 04 83 00 00 00控制域第一个八位组：43H-->0100 0011由前两位11可知是U格式帧；由第七八位11可知是链路测试确认帧5）主站发送总召唤激活请求命令；召唤全数据格式例如；68 0E 00 00 00 00 64 01 06 00 01 00 00 00 00 14起始字符：68H应用规约数据单元长度（APDU）：0EH（14个字节，即00 00 00 00 64 01 06 00 01 00 00 00 00 14）控制域第一个八位组：00H-->0000 0000由第一位0可知是I格式帧；控制域第二个八位组：00H-->与第一个八位组的第2-8位组成0000 0000（高位）0000 000（低位）所以，发送序号N（S）=0（注：I格式帧计数）控制域第三四八位组：00H 00H-->0000 0000（第四个八位组，高位）0000 000（第三个八位组的第2-8位，低位）类型标识：64H（CON<100>:=总召唤命令）可变结构限定词：01H（SQ=0，number=1）传送原因：06H 00H（Cause=6，激活）APDU地址：01H 00H（ADDR=1，即0001H，低位在前，高位在后）信息体地址：00H 00H 00H（低位在前，高位在后）信息体元素：14H（召唤限定词QOI=20，站召唤全局）7)从站站发送总召唤激活结束命令，68 0E 06 00 02 00 64 01 0A 00 01 00 00 00 00 14传送原因；0A（结束字符）遥信报文；6）从站发送单点遥信数据帧；68 1E 02 00 02 00 01 05 14 00 01 00 0A 00 00 00 0C 00 00 00 0E 00 00 00 10 00 00 00 64 00 00 01控制域；02 00 02 00类型标识：01H（CON<1>:=单点信息）可变结构限定词：05H（SQ=0，number=5，由此可知有5个不连续的单点信息）传送原因：14H 00H（Cause=20，响应站召唤）终端地址：01H 00H第一个信息体地址：0AH 00H 00H（点号：10）第一个信息体数据：00H（遥信状态；分）第二个信息体地址：0CH 00H 00H（点号；12）第二个信息体数据：00H（遥信状态；分）。
IEC101和104
RTU须逐条对命令用相Identification)
系统命令
《100》站（总）召唤命令 《101》计数量召唤命令 《102》读命令 《103》时钟同步命令 《104》测试命令 《105》复位进程命令 《106》延时获得命令 C-IC-NA-1 C-CI-NA-1 C-RD-NA-1 C-CS-NA-1 C-TS-NA-1 C-RP-NA-1 C-CD-NA-1
报文类型标识（三） (Type Identification)
《33》带CP56时标的32比特串 《34》带CP56时标的归一化测量值 《35》带CP56时标的标度化测量值 《36》带CP56时标的短浮点测量值 《37》带CP56时标的累计量 《38》带CP56时标的继电保护设备事件 《39》带CP56时标的继电保护设备成组启动事件 《40》带CP56时标的继电保护设备成组输出信息 《70》站端初始化结束 M-BO-TB-1 M-ME-TD-1 M-ME-TE-1 M-ME-TF-1 M-IT-TB-1 M-EP-TD-1 M-EP-TE-1 M-EP-TF-1 M-EI-NA-1
信息体1
信息体时标
。。。。。
信息体n
IEC101协议的典型报文（二）
总召唤报文 遥控命令 68090968 730164010601000014 F416 68090968 53012D010601010BYK XX16 S/E QU RES BS1 0 执行 0 无意 1 短脉冲 0 0跳
1 选择 2长脉冲 3 持续输出 1合
RTU须逐条回答
报文类型标识（六） (Type Identification)
参数命令 《110》归一化测量值参数 《111》标度化测量值参数 《112》短浮点测量值参数 《113》参数激活 文件传输 《120》文件准备就绪 《121》节准备就绪 《122》召唤/选择目录、文件 《123》最后的节、段 《124》认可文件、节 《125》段 《126》目录
南方电网远动101、104通信规约故障分析及排查基本方法培训讲义
<102> <103>
<105>
读命令 时钟同步命令
复位进程命令
C-RD-NA-1 C-CS-NA-1
C-RP-NA-1
应用层
信息体地址
对象名称 状态量信息 继电保护信息 16进制地址 1-1000 1001-4000 个数 4096 12288
模拟量信息
模拟量参数 控制量信息 AGC调节 累计电度量 分接头位置 计划值曲线
IEC101、104规约培训讲义
IEC101、104规约培训讲义
南方电网远动IEC101、104通信 规约故障分析及排查基本方法 培训资料 讲义
2012.06.18-21 云南 大理
2012年6月27日
规约发展简史
一．规约发展简史 二．规约层次结构和相关标准 三．物理层介绍 四．链路层介绍 五．应用层介绍 六．常见问题及诊断分析真实案例分析 七．问题及解答
应用层
典型初始化过程：
应用层
遥测举例： 应用服务数据单元∶M_ME_NA_1 测量值, 规一化值
0 1 在中定义 在中定义 在中定义 Value S Value 0 0 0 OV 0 0 0 1 0 0 1 类型标识(TYP) 可变结构限定词(VSQ) 传送原因(COT) 应用服务数据单元公共地址 信息对象地址 1 NVA＝规一化值(在.4中定义) 属于信息对象地址A QDS＝品质描述词(在.3中定义) 信息对象 Value j NVA＝规一化值(在.4中定义) 7.1中定义 标识符在 数据单元 信息元素数j
链路层
FT1.2 单字节帧
链路层
FT1.2 固定长度帧
链路层
FT1.2 可变长度帧
链路层
101、104规约在配电网历史数据传输中的应用
Ａ ｐｐｌｉｃａｔｉｏｎ ｏｆ ＩＥＣ ６０８７０－－５－－１０１／１０４ Ｐｒｏｔｏｃｏｌ ｉｎ ｔｈｅ Ｈ ｉｓｔｏｒｙ Ｄ ａｔａ Ｔｒａｓｍ ｉｓｓｉｏｎ ｏｆ Ｄｉｓｔｒｉｂｕｔｉｏｎ Ａｕｔｏｍ ａｔｉｏｎ Ｓｙｓｔｅｍ
Ｌｉｕ Ｈａｉｌｏｎｇ Ｌｏｕ Ｙｉｎｇｆｕｎ Ｏｕ Ｙａｎｇｑｉ Ｔｉａｎ Ｗｅｉｗｅｉ （Ｚｈｕｈａｉ ＸＪ Ｅｌｅｃｔｒｉｃ Ｃｏ．，Ｌｔｄ，Ｚｈｕｈａｉ，Ｇｕａｎｇｏｎｇ ５ １ ９０６０）
Ａ ｂｓｔｒａｃｔ Ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ ｔｅｌｅｃｏｎｔｒｏｌ ｐｒｏｔｏｃｏｌｓ ＩＥＣＥ６０８７０—５—１ ０ １ ａｎｄ ＩＥＣ６０８７０—５‘１ ０４ ｂｙ ＩＥＣ， ｔｈｅ ｃｏｒｒｅｓｐｏｎｄｉｎｇ ｃｏｍ ｐａｎｉｏｎ ｓｔａｎｄａｒｄｓ Ｄ Ｌ／Ｔ６３４．５０１－２００２ ａｎｄ ＤＬ／６３４．５１０４－２００２ ｈａｖｅ ｂｅｅｎ ｅｓｔａｂｌｉｓｈｅｄ ｉｎ Ｃｈｉｎａ．Ｃｏｍ ｂｉｎｉｎｇ ｗ ｉｔｈ ｔｈｅ ｄｅｖｅｌｏｐｍ ｅｎｔ ｎｅｅｄ ａｎｄ ｐｒａｃｔｉｃａｌ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｔｈｅ ｐｒｅｓｅｎｔ ｄｉｓｔｒｉｂｕｔｉｏｎ ｔｅｒｍ ｉｎａｌ ｅｑｕｉｐｍ ｅｎｔ．Ｆｉｒｓｔｌｙ，ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｆｕｎｄａｍ ｅｎｔａｌ ｓｔｒｕｃｔｕｒｅ ｏｆ ｐｒｏｔｏｃｏｌ １ ０ １ ａｎｄ ｐｒｏｔｏｃｏｌ １ ０４，ｆｕｒｔｈｅｒｍ ｏｒｅ，ｆｕｌｌｙ ｄｉｓｃｕｓｓｅｓ ｔｈｅ ｐｒａｃｔｉｃａｌ ｕｓｅ ｏｆ ｔｈｅｓｅ ｐｒｏｔｏｃｏｌｓ ｉｎ ｄｉｓｔｒｉｂｕｔｉｏｎ ｔｅｒｍ ｉｎａｌ ｅｑｕｉｐｍ ｅｎｔ，ｅｓｐｅｃｉａｌｌｙ ｏｎ ｔｈｅ ｂｒｅａｋｔｈｒｏｕｇｈ ｏｆ ｈｉｓｔｏｒｙ ｄａｔａ ｔｒａｎｓｍ ｉｓｓｉｏｎ．Ｔｈｅ ｐｒａｃｔｉｃａｌ ｅｎｇｉｎｅｅｒｉｎｇ ｐｒｏｖｅｓ ｔｈａｔ ｐｒｏｔｏｃｏｌ １ ０ １ ａｎｄ ｐｒｏｔｏｃｏｌ １ ０４ ｎｏｔ ｏｎｌｙ ｍ ｅｅｔ ｔｈｅ ｎｅｅｄ ｏｆ ｔｈｅ ｒｅａｌ—ｔｉｍ ｅ ｄａｔａ ｔｒａｎｓｍ ｉｓｓｉｏｎ，ｂｕｔ ａｌｓｏ ｍ ｅｅｔ ｔｈｅ ｎｅｅｄ ｏｆ ｔｒａｎｓｍ ｉｓｓｉｏｎ ｏｆ ｈｉｓｔｏｒｙ ｄａｔａ ｉｎｃｌｕｄｉｎｇ ｔｈｅ ｆａｕｌｔｓ ａｎａｌｙｚｉｎｇ ａｎｄ ｓｏｌｖｉｎｇ，ｌｏａｄ ｆｏｒｅｃａｓｔｉｎｇ ａｎｄ ｔｒａｎｓｆｅｒｒｉｎｇ．Ｔｈｅｓｅ ｐｒｏｔｏｃｏｌｓ ｓｅｔｔｌｅ ｔｈｅ ｐｒｏｂｌｅｍ ｔｈａｔ ｎｏ ｐａｒｔｉｃｕｌａｒ ｓｔａｎｄａｒｄ ｐｒｏｔｏｃｏｌ ｆｏｒｍ ａｔ ｏｆ ｈｉｓｔｏｒ ｙ ｄａｔａ ｔｒａｎｓｍ ｉｓｓｉｏｎ．Ｔｈｅｙ ｆｏｃｕｓ ｏｎ ｔｈｅ ｒｅｑｕｅｓｔ ｆｒｏｍ ｔｈｅ ｆｕｔｕｒｅ ｄｉｓｔｒｉｂｕｔｉｏｎ ｄｅｖｅｌｏｐｍ ｅｎｔ ａｎｄ ｔｈｅｙ ａｒｅ ｏｆ ｇｒｅａｔ ａｐｐｌｉｅｄ ｖａｌｕｅ．
101及104规约报文解析方法
101及104规约报文解析方法101、104规约报文解析方法一、电力系统数据通信协议体系IEC60870-5系列:远动通信协议体系IEC60870-6系列:计算机数据通信协议体系IEC61850-7系列:变电站数据通信协议体系IEC60870-5系列;IEC TC57 WG03(远动规约)配套标准IEC60870-5-101:基本远动任务IEC60870-5-102:电能累计量IEC60870-5-103:继电保护IEC60870-5-104: IEC60870-5-101的网络访问其他规约类型;CDT、DNP3.0、MODBUS等。
二、远动传输规约IEC60870-5-104的解析方法 1)程序启动后，首先发送链路连接请求帧，68 04 07 00 00 00起始字符:68H应用规约数据单元长度(APDU):04H(4个字节，即07 00 00 00)控制域第一个八位组:07H --> 0000 0111由前两位11可知是U格式帧;由第三四位01可知是链路连接请求帧 2)随后，接到模拟从站发送来的连接请求确认帧，68 04 0B 00 00 00起始字符:68H应用规约数据单元长度(APDU):04H(4个字节，即0B 00 00 00)控制域第一个八位组:0BH --> 0000 1011由前两位11可知是U格式帧;由第三四位10可知是链路连接确认帧 3)主站发送测试链路询问帧，68 04 43 00 00 00控制域第一个八位组:43H --> 0100 0011由前两位11可知是U格式帧;由第七八位01可知是链路测试请求帧 4)从站发送链路测试确认帧;68 04 83 00 00 00控制域第一个八位组:43H --> 0100 0011由前两位11可知是U格式帧;由第七八位11可知是链路测试确认帧5)主站发送总召唤激活请求命令;召唤全数据格式启动 68字节数 OE发序列发序列收序列收序列类型标识 64信息数 01原因 06原因 00公共地址 11公共地址 00信息地址 00信息地址 00信息地址 00召唤限定词 14例如;68 0E 00 00 00 00 64 01 06 00 01 00 00 00 00 14起始字符:68H应用规约数据单元长度(APDU):0EH(14个字节，即00 00 00 00 64 01 06 00 01 0000 00 00 14)控制域第一个八位组:00H --> 0000 0000由第一位0可知是I格式帧;控制域第二个八位组:00H --> 与第一个八位组的第2-8位组成0000 0000(高位) 0000 000(低位)所以，发送序号N(S)=0(注:I格式帧计数)控制域第三四八位组:00H 00H --> 0000 0000(第四个八位组，高位) 0000 000(第三个八位组的第2-8位，低位)类型标识:64H(CON<100>:=总召唤命令)可变结构限定词:01H(SQ=0，number=1)传送原因:06H 00H(Cause=6，激活)APDU地址:01H 00H(ADDR=1，即0001H，低位在前，高位在后)信息体地址:00H 00H 00H(低位在前，高位在后)信息体元素:14H(召唤限定词QOI=20，站召唤全局)7)从站站发送总召唤激活结束命令，68 0E 06 00 02 00 64 01 0A 00 01 00 00 00 00 14传送原因;0A(结束字符)遥信报文;6)从站发送单点遥信数据帧;68 1E 02 00 02 00 01 05 14 00 01 00 0A 00 00 00 0C 00 00 00 0E 00 00 00 1000 00 00 64 00 00 01控制域;02 00 02 00类型标识:01H(CON<1>:=单点信息)可变结构限定词:05H(SQ=0，number=5，由此可知有5个不连续的单点信息) 传送原因:14H 00H(Cause=20，响应站召唤)终端地址:01H 00H第一个信息体地址:0AH 00H 00H(点号:10)第一个信息体数据:00H(遥信状态;分)第二个信息体地址:0CH 00H 00H(点号;12)第二个信息体数据:00H(遥信状态;分)。
101及104规约报文解析方法
101、104规约报文解析方法一、电力系统数据通信协议体系IEC60870-5系列：远动通信协议体系IEC60870-6系列：计算机数据通信协议体系IEC61850-7系列：变电站数据通信协议体系IEC60870-5系列；IEC TC57 WG03（远动规约）配套标准IEC60870-5-101：基本远动任务IEC60870-5-102：电能累计量IEC60870-5-103：继电保护IEC60870-5-104：IEC60870-5-101的网络访问其他规约类型；CDT、DNP3.0、MODBUS等。
二、远动传输规约IEC60870-5-104的解析方法1)程序启动后，首先发送链路连接请求帧，68 04 07 00 00 00起始字符：68H应用规约数据单元长度（APDU）：04H（4个字节，即07 00 00 00）控制域第一个八位组：07H --> 0000 0111由前两位11可知是U格式帧；由第三四位01可知是链路连接请求帧2)随后，接到模拟从站发送来的连接请求确认帧，68 04 0B 00 00 00起始字符：68H应用规约数据单元长度（APDU）：04H（4个字节，即0B 00 00 00）控制域第一个八位组：0BH --> 0000 1011由前两位11可知是U格式帧；由第三四位10可知是链路连接确认帧3)主站发送测试链路询问帧，68 04 43 00 00 00控制域第一个八位组：43H --> 0100 0011由前两位11可知是U格式帧；由第七八位01可知是链路测试请求帧4）从站发送链路测试确认帧；68 04 83 00 00 00控制域第一个八位组：43H --> 0100 0011由前两位11可知是U格式帧；由第七八位11可知是链路测试确认帧5）主站发送总召唤激活请求命令；召唤全数据格式启动68字节数OE发序列发序列收序列收序列类型标识64信息数01原因06原因00公共地址11公共地址00信息地址00信息地址00信息地址00召唤限定词14例如；68 0E 00 00 00 00 64 01 06 00 01 00 00 00 00 14起始字符：68H应用规约数据单元长度（APDU）：0EH（14个字节，即00 00 00 00 64 01 06 00 01 00 00 00 00 14）控制域第一个八位组：00H --> 0000 0000由第一位0可知是I 格式帧；控制域第二个八位组：00H --> 与第一个八位组的第2-8位组成0000 0000（高位）0000 000（低位）所以，发送序号N（S）=0（注：I格式帧计数）控制域第三四八位组：00H 00H --> 0000 0000（第四个八位组，高位） 0000 000（第三个八位组的第2-8位，低位）类型标识：64H（CON<100>:=总召唤命令）可变结构限定词：01H（SQ=0，number=1）传送原因：06H 00H（Cause=6，激活）APDU地址：01H 00H（ADDR=1，即0001H，低位在前，高位在后）信息体地址：00H 00H 00H（低位在前，高位在后）信息体元素：14H（召唤限定词QOI=20，站召唤全局）7)从站站发送总召唤激活结束命令，68 0E 06 00 02 00 64 01 0A 00 01 00 00 00 00 14传送原因；0A（结束字符）遥信报文；6）从站发送单点遥信数据帧；68 1E 02 00 02 00 01 05 14 00 01 00 0A 00 00 00 0C 00 00 00 0E 00 00 00 10 00 00 00 64 00 00 01控制域；02 00 02 00类型标识：01H（CON<1>:=单点信息）可变结构限定词：05H（SQ=0，number=5，由此可知有5个不连续的单点信息）传送原因：14H 00H（Cause=20，响应站召唤）终端地址：01H 00H第一个信息体地址：0AH 00H 00H（点号：10）第一个信息体数据：00H（遥信状态；分）第二个信息体地址：0CH 00H 00H（点号；12）第二个信息体数据：00H（遥信状态；分）。
