加氢裂化岗位设备操作规程
加氢裂化操作规程
混合比例，m%
20.12
36.1
43.78
100.0
密度(20℃),g/cm3
0.863
0.893
0.911
0.896
硫含量,m%
1.21
氮含量,ppm
800
残炭,w%
-
-
倾点,℃
-
-
馏程℃
D-1160
D-1160
D-1160
D-1160
1%
254.92
330
195
192
5%
280.90
364
分馏部分：将反应部分来的生成油分馏为气体、液化石油气、轻石脑油、重石脑油、柴油及尾油（未转化油）等产品。由脱硫化氢塔、产品分馏塔、柴油汽提塔、石脑油分馏塔、吸收脱吸塔和石脑油稳定塔等组成。
3、装置技术特点
本装置采用双剂串联尾油全循环的加氢裂化工艺。反应部分采用国内成熟的炉前混氢方案；分馏部分采用脱硫化氢塔＋常压塔出柴油方案，采用分馏进料加热炉；吸收稳定部分采用重石脑油作吸收剂的方案；循环氢脱硫部分采用MDEA作脱硫剂的方案；催化剂的硫化采用干法硫化；催化剂的钝化采用低氮油注氨的钝化方案；催化剂再生采用器外再生方案。
初期产品主要性质
项目，℃
<65
65～165
165~260
165~380
260~380
>380
密度(20℃)，g/cm3
0.6547
0.7409
0.7810
0.8085
0.8298
0.8374
馏程，℃
IBP/10%
26/29
69/85
166/189
175/205
264/280

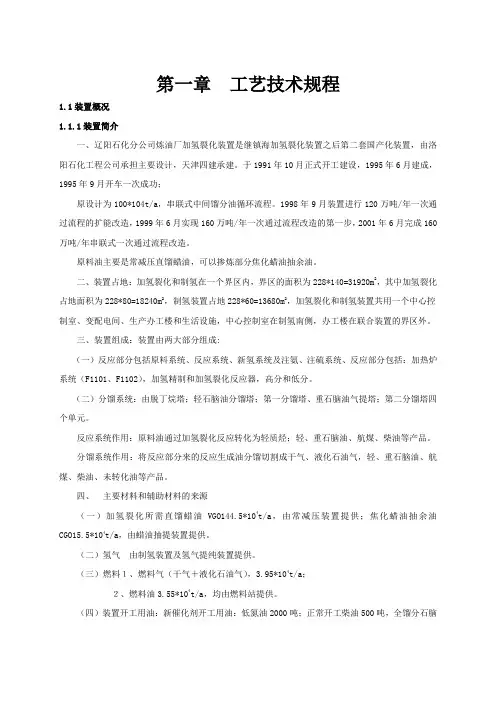

160加氢裂化操作规程
第一章工艺技术规程1.1装置概况1.1.1装置简介一、辽阳石化分公司炼油厂加氢裂化装置是继镇海加氢裂化装置之后第二套国产化装置，由洛阳石化工程公司承担主要设计，天津四建承建。
于1991年10月正式开工建设，1995年6月建成，1995年9月开车一次成功；原设计为100*104t/a，串联式中间馏分油循环流程。
1998年9月装置进行120万吨/年一次通过流程的扩能改造，1999年6月实现160万吨/年一次通过流程改造的第一步，2001年6月完成160万吨/年串联式一次通过流程改造。
原料油主要是常减压直馏蜡油，可以掺炼部分焦化蜡油抽余油。
二、装置占地：加氢裂化和制氢在一个界区内，界区的面积为228*140=31920m2，其中加氢裂化占地面积为228*80=18240m2，制氢装置占地228*60=13680m2，加氢裂化和制氢装置共用一个中心控制室、变配电间、生产办工楼和生活设施，中心控制室在制氢南侧，办工楼在联合装置的界区外。
三、装置组成：装置由两大部分组成:（一）反应部分包括原料系统、反应系统、新氢系统及注氨、注硫系统、反应部分包括：加热炉系统（F1101、F1102），加氢精制和加氢裂化反应器，高分和低分。
（二）分馏系统：由脱丁烷塔；轻石脑油分馏塔；第一分馏塔、重石脑油气提塔；第二分馏塔四个单元。
反应系统作用：原料油通过加氢裂化反应转化为轻质烃；轻、重石脑油、航煤、柴油等产品。
分馏系统作用：将反应部分来的反应生成油分馏切割成干气、液化石油气，轻、重石脑油、航煤、柴油、未转化油等产品。
四、主要材料和辅助材料的来源（一）加氢裂化所需直馏蜡油VGO144.5*104t/a，由常减压装置提供；焦化蜡油抽余油CGO15.5*104t/a，由蜡油抽提装置提供。
（二）氢气由制氢装置及氢气提纯装置提供。
（三）燃料１、燃料气（干气＋液化石油气），3.95*104t/a；２、燃料油3.55*104t/a，均由燃料站提供。
DCS系统操作规程(加氢裂化FIN)
第二节加氢裂化装置DCS系统配置
1系统的硬件配置
湛江东兴加氢裂化装置的DCS系统硬件配置如图2所示:
设备说明：
GUS：操作员操作站
EWS：工程师操作站
PRT1~PRT5：打印机
NIM：网络接口模件（冗余配置）
HPM：高级过程控制模件（冗余配置）
HM：历史模件（双盘单盘冗余）
LCN：局域控制网络（冗余）
UCN：通用控制网络（冗余）
加氢裂化装置与连续重整、常减压蒸馏装置共用一套DCS，共用一套LCN网，定义为LCN01。整套DCS分两个操作站群（CONSOLE1、CONSOLE2），常减压蒸馏操作站为CONSOLE1，配置5台操作站（GUS1…GUS5），一台工程师站（EWS）。连续重整、加氢裂化装置操作站组成CONSOLE2，配置8台操作站（GUS1…GUS8），一台工程师站（EWS），整个LCN01配置七套控制器（冗余），配置8台打印机，工程师站配置2台打印机。其中加氢裂化装置部分分配2套控制器（冗余），4台操作台（操作站），与连续重整共用1台工程师站，2台打印机，同一装置的操作站互为备用。操作站的操作员键盘使用IKB键盘,工程师站的工程师键盘使用标准PC键盘和IK B。
(2)显示屏
显示屏幕第一行和第二行是系统信息显示区，其余为用户信息显示区，分辨率为1024×768。
(3)打印机
一台GUS可带一台打印机，打印机可打印以下内容：
报表、报告、趋势和日志
屏幕上的任何内容
系统报警记录
3.5HM历史模件
HM主要由硬盘组成，用于大量数据的存储和数据分析，数据类型有以下类型：系统文件、用户文件（DF文件、CL语言文件）、历史数据、CHECKPOINT文件（一些点的参数，从系统画面上装入）。

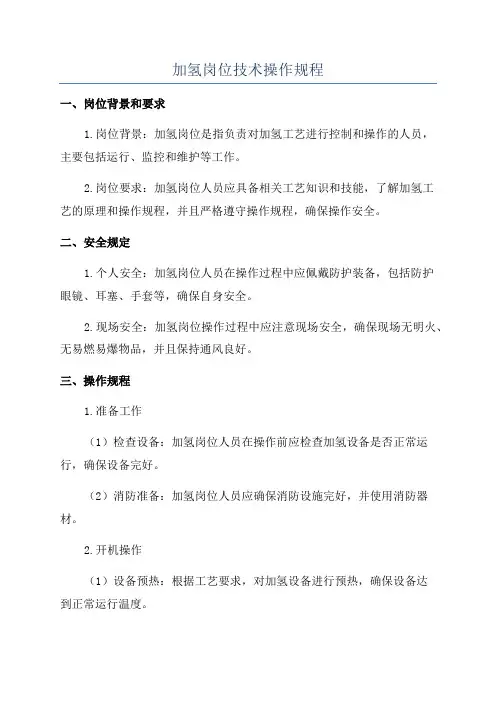

加氢岗位技术操作规程
加氢岗位技术操作规程一、岗位背景和要求1.岗位背景：加氢岗位是指负责对加氢工艺进行控制和操作的人员，主要包括运行、监控和维护等工作。
2.岗位要求：加氢岗位人员应具备相关工艺知识和技能，了解加氢工艺的原理和操作规程，并且严格遵守操作规程，确保操作安全。
二、安全规定1.个人安全：加氢岗位人员在操作过程中应佩戴防护装备，包括防护眼镜、耳塞、手套等，确保自身安全。
2.现场安全：加氢岗位操作过程中应注意现场安全，确保现场无明火、无易燃易爆物品，并且保持通风良好。
三、操作规程1.准备工作（1）检查设备：加氢岗位人员在操作前应检查加氢设备是否正常运行，确保设备完好。
（2）消防准备：加氢岗位人员应确保消防设施完好，并使用消防器材。
2.开机操作（1）设备预热：根据工艺要求，对加氢设备进行预热，确保设备达到正常运行温度。
（2）开启加氢设备：按照工艺要求，启动加氢设备，确保设备能够正常运行。
3.加氢操作（1）监控加氢过程：加氢岗位人员应进行对加氢过程的监控，包括温度、压力、流量等参数的监测。
（2）调整操作参数：根据监控结果，加氢岗位人员应调整操作参数，确保加氢过程达到工艺要求。
4.停机操作（1）减少温度和压力：加氢岗位人员应逐渐降低加氢设备的温度和压力，确保停机过程安全。
（2）关闭设备：在停机前，加氢岗位人员应关闭加氢设备，并进行设备的清洗和维护。
四、应急处理1.泄漏处理：如发生气体泄漏，加氢岗位人员应立即采取应急措施，包括封堵泄漏点、通知相关部门等。
2.火灾处理：如发生火灾，加氢岗位人员应立即按照紧急处理程序进行处理，并尽量保持冷静。
五、操作台账填写加氢岗位操作人员应按照规定，及时填写岗位操作技术记录，包括设备运行状况、参数监测结果、操作过程中的问题等。
六、岗位交接加氢岗位人员在交接班时，应将加氢设备的运行情况、操作问题等告知接班人员，并交接好操作记录。
以上是加氢岗位技术操作规程的一个模板，具体操作规程还需根据实际工艺和设备进行具体编写，并与相关部门进行审核和培训，确保操作规程的有效性和安全性。
最新加氢裂化操作规程
加氢裂化操作规程120万吨/年加氢裂化装置操作规程海南实华炼油化工有限公司二〇二〇年十一月目录第一章概述 (1)第一节装置概况 (1)第二节原料和产品 ..................................................................................................................第三节物料平衡 ......................................................................................................................第四节工艺流程说明 ...............................................................................................................第五节主要操作条件 ...............................................................................................................第六节能耗、公用工程及辅助材料消耗................................................................................第七节装置内外关系...............................................................................................................第八节分析控制 .......................................................................................................................第九节工艺卡片 .........................................................................................................第二章化学反应原理、催化剂及影响因素 ..............................第一节反应原理 .......................................................................................................................第二节催化剂 ...........................................................................................................................第三节影响因素 ....................................................................................................................... 第三章正常开工程序 ................................................第一节开工准备工作 ...............................................................................................................第二节开工前的设备检查 .......................................................................................................第三节反应系统氮气气密、烘干催化剂................................................................................第四节催化剂装填 ...................................................................................................................第五节催化剂干燥 ...................................................................................................................第六节急冷氢和紧急泄压试验................................................................................................第七节催化剂预硫化 ...............................................................................................................第八节切换原料油和调整操作................................................................................................第九节原料分馏系统气密 .......................................................................................................第十节原料分馏系统冷油运 ...................................................................................................第十一节分馏系统热油运及进油操作.................................................................................... 第四章正常操作法 ..................................................第一节反应部分正常操作 .......................................................................................................第二节分馏部分正常操作 .......................................................................................................第三节循环氢脱硫操作 ...........................................................................................................第四节加热炉操作 ...................................................................................................................第五节空气预热系统操作 .......................................................................................................第六节热工部分操作 ...............................................................................................................第七节原料油过滤器操作 ....................................................................................................... 第五章装置正常停工程序 ............................................ 第六章循氢机操作规程 ..............................................第一节开机条件 .......................................................................................................................第二节开机前的检查工作 .......................................................................................................第三节润滑油系统的检查、准备及润滑油系统循环的建立................................................第四节封油系统的检查、准备及封油系统循环的建立........................................................第五节机组本体的检查 ...........................................................................................................第六节压缩机机组的启动 .......................................................................................................第七节正常停机 .......................................................................................................................第八节正常维护与巡检项目 ...................................................................................................第九节故障原因及处理 ........................................................................................................... 第七章新氢压缩机操作规程 ..........................................第一节概述 ...............................................................................................................................第二节开机 ...............................................................................................................................第三节停机 ...............................................................................................................................第四节机组切换 .......................................................................................................................第五节故障分析及处理 ...........................................................................................................第六节 1401-K-101气量无级调节系统的操作及事故处理 ................................................... 第八章机泵操作法 ..................................................第一节高压离心泵 ...................................................................................................................第二节液力透平操作法 ...........................................................................................................第三节普通离心泵操作法 .......................................................................................................第四节液下泵操作法 ...............................................................................................................第五节高压注水泵操作法 .......................................................................................................第六节普通柱塞泵 ...................................................................................................................第七节计量泵 ........................................................................................................................... 第九章事故处理 ....................................................第一节事故处理总则 ...............................................................................................................第二节生产操作事故处理 .......................................................................................................第三节动力事故处理 ...............................................................................................................第四节事故处理后的开工操作................................................................................................ 第十章安全、环保和职业卫生 ........................................第一节岗位安全责任 ...............................................................................................................第二节安全规定 .......................................................................................................................第三节预防职业中毒 ...............................................................................................................第四节防毒器具使用 ...............................................................................................................第五节消防器材的使用 ...........................................................................................................第六节安全用火的规定 ...........................................................................................................第七节装置开停工的安全规定................................................................................................第八节装置检修的安全规定 ...................................................................................................第九节防止硫化氢中毒有关规定...............................................................................附表：1、安全阀一览表 .......................................................................................................................2、设备一览表 ...........................................................................................................................3、工艺原则流程图..................................................................................................4、平面布置图..........................................................................................................第一章概述第一节装置概况海南炼油化工有限公司120×104 t/a加氢裂化装置采用FRIPP研制的FF-20和FC-14双剂串联尾油全循环的加氢裂化工艺，由中国石化工程建设公司（SEI）进行项目总承包。
加氢裂化通用设备操作规程
加氢裂化通用设备操作规程1.1注硫、注氨泵(计量泵)操作法概述加氢裂化装置注硫泵P-1020A、B，注氨泵P-1019为进口设备，均为双隔膜计量泵(容积式)，P-1020A、B两泵一开一备，其在生产中的作用在催化剂硫化时将硫化剂(DMDS)升压后注入到循环氢中，硫化剂随循环循氢进入应器各床层，将氧化态的催化剂还原为硫化态。
注氨泵P-1019是将钝化剂(液氨)升压后打到反应器中，将硫化完后的催化剂进行钝化，防止催化活性过强，造成反应难以控制，同时有利于催化剂效能持外释放。
1.1.1 开车前的检查、准备工作1.1.1.1开泵前电机已进行过试运，并且电机转向正确，从上向下看为顺时针转。
1.1.1.2泵外观检查。
地脚螺栓是否紧固，查看紧固件有无松动。
泵、压力表、安全阀、出口止回阀、电机等外观检查有无异常，接地线是否牢固。
1.1.1.3联系电工并确认机组已经正常送电。
1.1.1.4 确认工艺管线、液压腔的安全阀在检定周期内并正常投用。
1.1.1.5检查确认传动构件油箱（凸轮箱）、液压系统油箱（隔膜腔）有足量且油质正常的。
（凸轮箱加美孚ｓｃｈ634，隔膜腔加美孚或艾索32＃液压油）。
1.1.1.6 转动泵流量调节手轮，将泵的流量调节至0位置。
1.1.1 .7检查确认工艺条件已满足，反应器跟前的阀门已打开。
1.1.1 .8 打开泵入口阀。
1.1.1 .9 将泵出口阀打开。
1.1.2 启动1.1.2 .1 按下启动按钮，将泵启动。
1.1.2 .2 检查泵运行状况，确认泵运行正常后，缓慢转动流量调节手轮，将产量流量调至需要的量。
1.1.3运行时的检查1.1.3.1 泵启动后检查泵出口压力波动情况，最高压力≯17.1MPａ。
1.1.3.2 泵出口流量波动情况，检查泵出口流量计与计量泵自身计量是否一致、管线振动是否正常。
1.1.3.3 泵及基础振动是否正常。
1.1.3.4 泵、管线、法兰、有无泄漏。
1.1.3.5 电机电流是否超标、电机温度有无异常。
《加氢裂化操作规程》word版
120万吨/年加氢裂化装置操作规程海南实华炼油化工有限公司二〇一四年八月目录第一章概述 (1)第一节装置概况 (1)第二节原料和产品 .......................................................第三节物料平衡 .........................................................第四节工艺流程说明 ......................................................第五节主要操作条件 ......................................................第六节能耗、公用工程及辅助材料消耗.......................................第七节装置内外关系......................................................第八节分析控制 ..........................................................第九节工艺卡片................................................... 第二章化学反应原理、催化剂及影响因素 ..............................第一节反应原理 ..........................................................第二节催化剂 ............................................................第三节影响因素 .......................................................... 第三章正常开工程序 ................................................第一节开工准备工作 ......................................................第二节开工前的设备检查 ..................................................第三节反应系统氮气气密、烘干催化剂.......................................第四节催化剂装填 ........................................................第五节催化剂干燥 ........................................................第六节急冷氢和紧急泄压试验 ..............................................第七节催化剂预硫化 ......................................................第八节切换原料油和调整操作 ..............................................第九节原料分馏系统气密 ..................................................第十节原料分馏系统冷油运 ................................................第十一节分馏系统热油运及进油操作......................................... 第四章正常操作法 ..................................................第一节反应部分正常操作 ..................................................第二节分馏部分正常操作 ..................................................第三节循环氢脱硫操作 ....................................................第四节加热炉操作 ........................................................第五节空气预热系统操作 ..................................................第六节热工部分操作 ......................................................第七节原料油过滤器操作 .................................................. 第五章装置正常停工程序 ............................................ 第六章循氢机操作规程 ..............................................第一节开机条件 ..........................................................第二节开机前的检查工作 ..................................................第三节润滑油系统的检查、准备及润滑油系统循环的建立.......................第四节封油系统的检查、准备及封油系统循环的建立...........................第五节机组本体的检查 ....................................................第六节压缩机机组的启动 ..................................................第七节正常停机 ..........................................................第八节正常维护与巡检项目 ................................................第九节故障原因及处理 .................................................... 第七章新氢压缩机操作规程 ..........................................第一节概述 ..............................................................第二节开机 ..............................................................第三节停机 ..............................................................第四节机组切换 ..........................................................第五节故障分析及处理 ....................................................第六节 1401-K-101气量无级调节系统的操作及事故处理........................ 第八章机泵操作法 ..................................................第一节高压离心泵 ........................................................第二节液力透平操作法 ....................................................第三节普通离心泵操作法 ..................................................第四节液下泵操作法 ......................................................第五节高压注水泵操作法 ..................................................第六节普通柱塞泵 ........................................................第七节计量泵 ............................................................ 第九章事故处理 ....................................................第一节事故处理总则 ......................................................第二节生产操作事故处理 ..................................................第三节动力事故处理 ......................................................第四节事故处理后的开工操作 .............................................. 第十章安全、环保和职业卫生 ........................................第一节岗位安全责任 ......................................................第二节安全规定 ..........................................................第三节预防职业中毒 ......................................................第四节防毒器具使用 ......................................................第五节消防器材的使用 ....................................................第六节安全用火的规定 ....................................................第七节装置开停工的安全规定 ..............................................第八节装置检修的安全规定 ................................................第九节防止硫化氢中毒有关规定 ............................................附表：1、安全阀一览表 ...........................................................2、设备一览表 .............................................................3、工艺原则流程图 .........................................................4、平面布置图 .............................................................第一章概述第一节装置概况海南炼油化工有限公司120×104 t/a加氢裂化装置采用FRIPP研制的FF-20和FC-14双剂串联尾油全循环的加氢裂化工艺，由中国石化工程建设公司（SEI）进行项目总承包。
加氢裂化岗位操作规程全
第三章岗位操作法3.1反应岗位3.1.1操作因素分析3.1.1.1 反应温度反应温度是控制脱硫、脱氮率和生成油转化率的主要手段。
对于R101，提高反应温度，可提高脱硫、脱氮率，为裂化反应创造条件。
但R101出口温度≯R102入口22℃，这也是R101温度的一个限制值。
对于R102，提高反应温度可使裂解反应速度加快，原料的裂化程度加深，生成油中低沸点组分含量增加，气体产率增高。
提高反应温度对产品化学组成有明显影响，正构烷烃含量增加，异构烷烃含量降低，异烷/正烷的比值下降。
提高反应温度也可加快加氢速度。
故脱硫、脱氮率提高，烯烃的饱和程度亦提高，产品安定性好。
反应温度的提高会使催化剂表面积炭结焦速度加快，影响其寿命。
所以，温度条件的选择一般受催化剂活性、操作温度限定值、产品分布等诸多因素的影响。
通常在催化剂活性允许的条件下，采用尽可能低的反应温度。
催化剂床层温度是反应部分最重要的工艺参数。
其它工艺参数对反应的影响，可用调整催化剂床层温度来补偿。
当正常运行100%循环时，循环油缓冲罐D204液面由操作人员手动调整R102温度而控制。
当D204液面开始升高时，操作人员应稍稍增加这些反应器的温度；当液面下降时，略降低点温度。
R101的温度要求调整到R101流出油中有机氮≤10ppm。
应根据不同裂化催化剂对氮含量的要求，由工艺指标确定。
催化剂活性下降时，所有反应器需要较高的温度。
图1～图3描述了反应器平均温度和其它操作参数的相互关系。
这些数据对温度调整时判断某些参数的变化是十分有用的。
本装置是按80万吨/年的生产能力设计的，每台反应器装有符合装置能力所要求的催化剂量。
因此，在与设计进料率相应的同一条件下，当进料量减少时，为了避免过量转化，在这种条件下需要降低催化剂床层温度。
3.1.1.2 反应压力反应压力的实际因素是氢分压。
提高系统的氢分压，可促使加氢反应的进行，烯烃和芳烃的加氢速度加快，脱硫、脱氮率提高，对胶质、沥青质的脱除有好处。
加氢裂化操作规程
加氢裂化操作规程加氢裂化是一种重要的化工反应过程，在石油炼制、化工工业以及能源利用等方面都有广泛应用。
为了确保加氢裂化操作的安全性和高效性，制定一套完善的操作规程是必不可少的。
本文将重点介绍加氢裂化操作规程的相关内容，包括操作前的准备工作、操作中的安全注意事项以及操作后的事项等。
一、操作前的准备工作1.完成设备检查：在进行加氢裂化操作前，要先检查设备的运行状况，确保设备无漏气、无泄露现象，并检查压力表、温度计、流量计等仪表的准确性。
2.检查原料质量：对于进行加氢裂化的原料，要进行严格的质量检查，确保原料的纯度和含水量符合要求。
3.完成安全装置检查：检查安全装置如阀门、疏水器、排污罐等是否完好，并进行相应的测试，确保安全装置的可靠性。
4.准备操作记录表和操作指导书：操作人员应事先准备好操作记录表和操作指导书，以便记录操作过程中的各项数据，并按照操作指导书的要求进行操作。
二、操作中的安全注意事项1.低温操作注意事项：由于加氢裂化需要在较低温度下进行，操作人员需要穿戴适当的防寒服，防止低温对身体造成不良影响。
同时，注意防止设备受到低温冻结的风险。
2.高压操作注意事项：加氢裂化过程中，操作压力较高，操作人员要保持警惕，严禁瞬间打开或关闭阀门，以免发生压力冲击或设备爆炸等事故。
3.预防静电事故：在操作中，要严格遵守有关静电防护的规定，使用防静电工具和设备，如防静电衣、防爆工具等。
4.转移原料和产品注意事项：在原料和产品的转移过程中，要采取适当的防护措施，避免与空气中的氧气接触，防止发生火灾或爆炸事故。
三、操作后的事项1.清洗设备：操作结束后，要对设备进行彻底的清洗，清除残留的原料和产物，防止对下次操作产生不利影响。
2.做好记录工作：及时将操作记录表中的数据整理并上报，以便于对操作过程的追溯分析，在出现问题时能够有据可查。
3.存储设备：将使用过的工具、设备等清洗好并妥善存放，以免造成设备损坏或下次使用时出现操作困难。
加氢裂化专用设备操作规程
第五章专用设备操作规程5.1循环氢压缩机的开、停操作5.1.1 开机A级操作框架图1氮气置换2. 开机准备2.1投用干气密封系统2.1.1投用密封干气2.1.2投用工业风2.1.3投用氮气2.2 投用润滑油系统2.3机组盘车2.4 主蒸汽暖管3启动压缩机3.1启动前检查3.1启动汽轮机4开机后调整和确认4.1 辅助系统4.2循环机4.3 动力设备4.4 工艺系统B级开机操作适用范围：汽轮机驱动的离心式压缩机初始状态：（P）一压缩机单机试车完毕（P）一机组周围环境整洁（P）一梯子平台安全可靠（P）一保温完整（P）一消防设施完备（P）一联轴器安装完毕（P）一联轴器防护罩安装好（P）一压缩机入口、出口隔离（P）一氮气管线隔离（P）一放火炬线隔离（P）一密封气线隔离（P）一隔离气线隔离（P）一放空阀打开（P）一机体排凝阀打开润滑油系统（P）一油箱液位在1.5米以上（P）一润滑油化验分析合格（P）一润滑油系统所有过滤器干净并安装好（P）一润滑油蓄能器充压0.15MPa（P）一控制油蓄能器充压0.5MPa（P）一润滑油系统主、备用油泵盘车正常（P）一润滑油过滤器手柄扳到要投用过滤器方（P）一控制油过滤器手柄扳到要投用过滤器方（P）一润滑油冷却器手柄扳到要投用冷却器方（P）一确认油系统冷却器放空阀及排液阀关闭（P）一确认油系统过滤器放空阀及排液阀关闭（P）一确认油系统各排液阀关闭（P）一确认高位油箱灌油阀关闭（P）一确认油过滤器的出口阀关闭（P）一确认油冷却器的入口灌注线阀关闭（P）一确认冷却水进口阀全开（P）一确认冷却水出口阀全关（P）一确认蓄能器进口阀关闭（P）一确认主、备泵出入口阀全开（P）一确认控制阀PCV3800、PCV-3801上下游阀稍开（P）一确认控制阀PCV3800、PCV-3801引压线阀及旁通阀全开（P）一确认各压力表、差压表、温度显示表、变送器的引压线手阀全开冷却水系统（P）一油冷器水的冷却流程正确（P）一汽封冷却器冷却水流程正确干气密封系统（P）一密封干气引至机前（P）一隔离氮气引至机前（P）一管路无泄漏动力设备（P）一汽轮机安装检修结束并确认合格（P）一汽轮机单机试车完毕（P）一所有盲板均拆除（P）一调速器与调速系统正常可靠（P）一汽轮机出入口蒸汽管线安装正确（P）一汽轮机出入口蒸汽管线水压试验合格（P）一蒸汽管线吹扫合格（P）一机组系统及相关管线气密合格（P）一设备和管线保温完好（I）一超速自保系统试验合格（P）一汽轮机与被驱动机械联轴器联接好（P）－合格的主蒸汽、背压管网蒸汽缓慢引至系统隔断阀前（P）一速关阀关闭（P）一蒸汽进、出口管路的排凝阀打开（P）一汽轮机机体排凝阀关闭（P）—汽轮机入口放空阀打开蒸汽系统状态（P）－合格的主蒸汽、背压管网蒸汽缓慢引至系统隔断阀前（P）一速关阀关闭（P）一蒸汽进、出口管路的排凝阀打开（P）一汽轮机机体排凝阀关闭（P）—汽轮机入口放空阀打开仪、电系统（P）一就地仪表已按规格型号联校好（P）一仪装盘仪表校验合格（I）一与DCS、ESD系统相联接仪表联校完好（P）一电气设备送电（I/P）一机组自保联锁系统试验合格1氮气置换［P］一关闭压缩机出口防喘振阀、电动阀和球阀［P］一打开压缩机出口放空阀［P］一打开压缩机出口截止阀［P］一打开压缩机机体排液阀，排尽关闭［P］一打开氮气阀，向机体内充压（P）一确认N2置换合格（含氧量小于0.5%）［P］一关闭氮气入口阀［P］一将氮气线及其排凝线用盲板盲死［P］一打开压缩机入口电动阀［P］一缓慢开压缩机入口球阀，引氢气对机体进行置换二至三次［P］一缓慢开压缩机入口球阀，以0.2MPa/min向机体充压［P］一当机体压力与系统压力平衡后，全开压缩机入口球阀［P］一全开压缩机出口Y型截止阀、球阀、电动阀［P］一打开防喘振线所有阀［P］一关闭反喘振阀旁通阀［P］一将防喘振阀置于“自动”状态［P］一放空阀加盲板或丝堵状态确认：机体充满氢气且含氧量小于0.5%。
加氢裂化反应系统操作法
加氢裂化反应系统操作法1.1岗位的任务和职责1.1.1岗位任务1.1.1.1以减压馏份油、丙烷轻脱油为原料，按工艺操作标准和工艺卡片的要求，操作加热炉、反应器、高压分离器等主要设备，采用加氢精制、加氢裂化和气液分离等过程，除去原料中硫、氮、氧等化合物，并实现原料油裂解成轻组分1.1.1.2以冷低分油为吸收剂，进一步回收脱丁烷塔顶和脱乙烷塔顶干气中的液化气组分，最大可能回收液化气组分。
1.1.1.3采用化学吸收的方法，利用贫胺液（MDEA）将低分气中的硫化氢脱除，为PSA提供合格的氢气回收原料。
1.1.2岗位职责1.1.2.1严格按工艺卡片、平稳率指标及车间规定控制操作，保持总进料的相对稳定，平稳反应温度和压力，为其他岗位平稳操作创造条件。
1.1.2.2根据加工量、原料性质变化及时调整操作参数，控制Ｒ1001出口氮含量，保证合适的反应转化率，降低氢耗。
1.1.2.3及时对反应器各床层及各点温度、R1001、R1002床层压降变化、加热炉各点温度的监控，对异常情况作出准确判断与处理。
1.1.2.4平稳控制循环氢量、C1001返回量及排放量，控制好循环氢纯度，保证氢分压和氢油比满足工艺要求。
1.1.2.5该岗位对本系统的所有设备、机泵及仪表设备进行定期巡检及不定期检查，有异常情况及时汇报班长并做相应的处理措施，做好操作记录。
1.1.2.6遇到异常情况岗位应冷静分析，准确判断，采取一切有效的方法恢复平稳操作；对报警与联锁动作作出快速判断，紧急情况下，有权实施反应岗位紧急联锁。
1.1.2.7平稳操作轻烃吸收塔和低分气脱硫塔，保证干气和脱后低分气质量合格。
1.2操作因素分析1.2.1反应系统1.2.1.1反应温度反应温度是控制脱S脱N率和生成油转化率的主要手段。
在己选定催化剂和原料油的情况下，温度的影响最为重要，因为在正常的生产条件下，系统压力、新H2纯度变化不会很大，氢油比也是基本恒定的，所以温度也就成为最有效的控制手段。

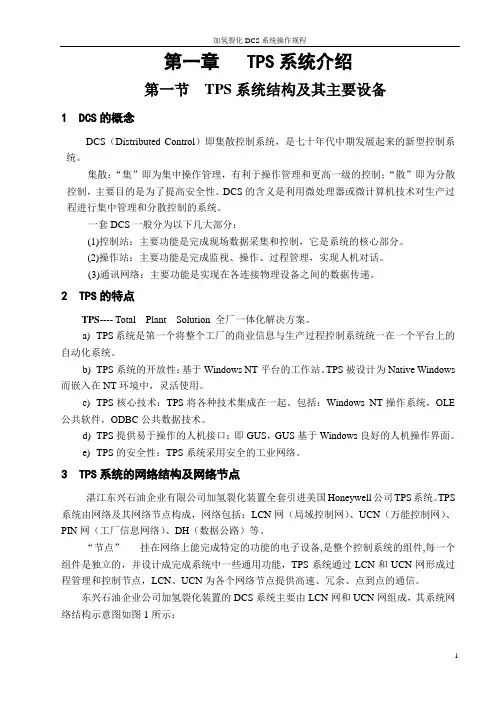

DCS系统操作规程(加氢裂化FIN)
第一节TPS系统结构及其主要设备
1DCS的概念
DCS（Distributed Control）即集散控制系统，是七十年代中期发展起来的新型控制系统。
集散：“集”即为集中操作管理，有利于操作管理和更高一级的控制；“散”即为分散控制，主要目的是为了提高安全性。DCS的含义是利用微处理器或微计算机技术对生产过程进行集中管理和分散控制的系统。
系统组态时规定了各个位置的操作权限，操作员只能在操作员位置下操作。
如图3所示：
图3操作员键盘
操作员键盘按功能划分为6个功能组区，示意图如下：（图4）
图4操作员键盘功能区划分
其中，1—5区为标准键组，6区为用户功能键组。下面是各功能键对应的名称及其简要说明：
1.1标准键部分
(1)专用键和指示灯，图4中1区。
NCF.WF：NCF的工作文件
NCF.DB：NCF的中间数据文件
XX.DO：流程图的目标文件
XX.DS：流程图的原文件
XX.FS：自由格式报表的目标文件
XX.KD：自定义键目标文件
XX.KS：自定义键源文件
XX.DA：区域数据库文件
XX.WA：区域数据库工作文件
XX.CL：CL程序源文件
XX.NO：CL程序目标文件
第一节GUS及其外部设备的固有操作
1操作员键盘
操作员键盘是TPS系统人机对话的重要设备，操作员通过它可以调用流程图、输入数据和执行操作员权限内的其他操作。
操作员键盘共有147键，键盘上有一个钥匙开关，钥匙开关有三个位置（不同的位置对应不同的权限）：操作员位置(OPR)、班长位置(SUP)、工程师位置(ENG)。
(3)工程师属性：
进行网络组态
编写CL语言程序
加氢裂化操作规程
加氢裂化操作规程一、概述加氢裂化是一种重要的石油炼制工艺，在炼油过程中起到裂化重质烃的作用，使重质烃得以转化为轻质烃，提高产品产率和质量。
加氢裂化操作规程是指在加氢裂化装置中对设备的操作、维护和安全管理进行规范的要求，以确保设备正常运行，生产稳定可靠，同时保证人员安全和环境保护。
二、设备操作1.操作前检查：操作人员在进入加氢裂化装置之前，必须仔细检查设备的各项指标和参数是否正常，包括压力、温度、流量等，确保设备处于正常工作状态。
2.操作流程：按照加氢裂化装置的操作程序进行操作，严格遵守操作规程，确保原料的正常进料和产品的正常出料。
3.温度控制：加氢裂化过程中，温度控制是关键的一环，操作人员需要根据实际情况合理调整加热炉的温度，确保裂化反应正常进行。
4.压力控制：加氢裂化装置的压力也需要得到有效控制，避免因压力过高或过低导致设备失常，随时监控压力变化，及时进行调整。
5.废气处理：加氢裂化过程中会产生大量的废气，操作人员需要确保废气处理系统正常运行，及时清理滤网和排泄管道，防止废气外泄。
6.原料处理：加氢裂化原料的质量对产品质量有着至关重要的影响，操作人员需要定期对原料进行检测，确保原料的质量符合要求。
7.填料更换：加氢裂化装置的填料是一项重要的维护工作，操作人员需要定期对填料进行更换和清理，保证填料的良好状态。
8.安全操作：加氢裂化过程中，操作人员需要严格遵守安全操作规程，佩戴个人防护用具，防止意外伤害发生。
三、设备维护1.定期检查：加氢裂化装置需要定期进行检查和维护，包括设备的各个部位和连接点，确保设备的正常运行。
2.润滑保养：加氢裂化装置中的各种设备和部件需要定期进行润滑保养，确保设备的正常运转和延长设备的使用寿命。
3.设备清洁：加氢裂化装置需要定期进行清洁，除去积灰和杂物，保持设备表面清洁，避免设备堵塞和腐蚀。
4.防腐处理：加氢裂化装置的设备容易受到腐蚀，需要进行防腐处理，定期检查设备表面和内部是否出现腐蚀迹象，及时进行处理。
加氢裂化加热炉操作规程
加氢裂化加热炉操作规程一、开工检查根据有关管道和仪表图检查所有管线和设备是否都已安装妥善，使加热炉符合投用条件。
1．燃料管线●检查燃料气管线是否连接好，是否畅通。
●用氮气（或蒸汽）吹扫和置换燃料气系统，直到含O2﹤0.5％为合格。
●检查阀门开关是否灵活。
2．仪表●检查所有仪表的位置和连接情况。
●检查所有仪表是否开全，有无损坏和安装不妥。
●检查仪表是否好用，调节阀是否灵活。
●检查仪表是否处于投用状态。
3．加热炉●检查炉内耐火保温层是否完好。
●检查炉管和炉架，清除异物。
●检查所有阀门，确定它们能自宜地移动，并且能正确地显示其开关位置。
●检查消防蒸汽是否有腐蚀现象，特别是靠近灭火蒸汽的炉墙有无烧坏现象。
●检查各炉挡板是否灵活好用，并和所标的开关位置显示一致。
●检查观察门、检修门、防爆门的活动情况和密闭情况，内部检查完后，完全关闭所有出入门。
4．安全设施●检查燃料气管线上的事故阀是否好用。
●检查燃料控制阀上的紧急联锁是否处于投用状态。
●检查引风机、鼓风机及其与挡扳的联锁是否好用。
二、开工操作加热炉在点火之前必须把流程改通，保证辐射段和对流段炉管内有介质通过，以防烧坏炉管。
1．引燃料气●引氮置换燃料气系统。
●采样分析燃烧气系统的氧含量﹤0．5％为合格(注意死角)。
●仔细检查各炉前手阀完全关闭，以杜绝点火前燃料气漏入炉膛导致点火时发生爆炸。
●投用各炉前压控阀，并打开付线(以利再次吹扫管线)。
●投用燃料气分液罐204-D-406的预热蒸汽。
●联系调度，缓慢打开界区阀门，引燃料气进装置内燃料气系统，注意分液罐脱水。
●打开各炉前瓦斯总管放空阀排放5～10分钟(置换系统中的氮气和吹扫管线)。
●消防蒸汽脱水，并引到炉前。
2．加热炉点火A、准备工作●用蒸汽吹炉膛后进行采样分析，炉膛内气体中(烃+氢)的含量<0.5％为合格。
●调整各炉烟道挡板开度(使炉膛负压在-5～-10mmH20)。
●全开自然通风门。
●稍开各火咀二次风门。
加氢裂化操作规程2017.终
Q/SY 中国石油长庆石化公司企业标准Q/CSZ 12 051-2017120万吨/年加氢裂化装置操作规程2017年12月26日发布 2018年01月01日实施中国石油长庆石化公司发布编审批表项目部门姓名签字日期编写操作人员杨团波王爱平魏伟李明董海文韩晓飞齐向前张铖技术人员陈伟安王文平范雯姝刘刚尹向昆魏长序部门审核生产运行组组长刘黎明机动设备组组长刘衷铭安全环保组组长师俊运行一部魏宏斌处室会签生产运行处陈洪机动设备处索涛质量安全环保处罗茂强批准廉金龙版本更新记录版本号日期再版原因更改内容页码Q/CSZ 6 801-2006 2006年10月初版见评审修订记录Q/CSZ 6 801-2009 2009年12月换版修订见评审修订记录Q/CSZ 6 801-2012 2012年12月换版修订见评审修订记录Q/CSZ 6 801-2012 2013年12月年度修订见评审修订记录Q/CSZ 6 801-2012 2014年12月年度修订见评审修订记录Q/CSZ 12 051-2015 2015年12月年度修订见评审修订记录Q/CSZ 12 051-2016 2016年12月换版修订见评审修订记录Q/CSZ 12 051-2017 2017年12月年度修订见评审修订记录本规程是根据中国石化洛阳石油化工工程公司设计及生产实际情况提出。
本标准作为指导、组织装置试生产的依据。
本规程起草单位：中国石油长庆石化公司运行一部。
管理和使用方法：1. 操作规程的遵守1.1 操作规程规定了管理人员和操作人员必须严格按照指定的操作路线执行指定的操作。
1.2 如在操作过程中出现事故，装置负责人可以指挥当前的操作返回上一个稳定的操作状态。
1.3 严禁对已经执行的操作重新标记，如果需要重新操作可以使用另外一份操作规程，原规程存档备查。
1.4 在一些特殊条件下，装置负责人可以根据具体情况调整操作，在操作完成后必须备案并说明原因。
2. 在操作规程上做标记2.1 标记通常由内操作员在控制室进行；2.2 标记在每项具体操作以及确认状态的前面的操作性质代号内；2.3 为了避免外操作员频繁往来于现场和控制室之间，方便外操作员准确执行操作，可以为外操作员提供一份编好页码、注明日期的操作规程复印件。
加氢裂化分馏系统操作法
加氢裂化分馏系统操作法1.1岗位任务和职责1.1.1岗位任务1.1.1.1以加氢裂化反应生成油为原料，按工艺操作标准及工艺卡片的要求，操作加热炉、分馏塔等主要设备；采用分馏、汽提等分离方法，生产出合格的液态烃、轻重石脑油、航煤、柴油、乙烯料、轻中重润滑油组分等产品。
1.1.2岗位职责1.1.2.1严格按工艺卡片、平稳率指标及车间规定控制操作，保持各塔液位、压力、温度、流量平稳，平为其他岗位平稳操作创造条件。
1.1.2.2根据反应系统操作参数的变化，正确分析操作，及时调整，保证各产品质量合格。
1.1.2.3按工艺操作规程要求，加强对加热炉的维护和管理，对异常情况做出准确判断与处理。
1.1.2.4对本系统的所有设备、机泵及仪表设备进行定期巡检及不定期检查，有异常情况及时汇报班长并做相应的处理措施，做好操作记录。
1.1.2.5遇到异常情况岗位应冷静分析，准确判断，采取一切有效的方法恢复平稳操作；对报警与连锁动作做出快速判断，紧急情况下，有权实施分馏岗位紧急联锁。
1.2操作因素分析分馏系统的目的是生产符合质量标准的各类产品，并为反应系统提供符合要求的性质相对稳定的循环油。
保持分馏系统的物科平衡及热量平衡，是分馏系统的设计思想和依据，是分馏操作必须遵循的原则。
我装置分馏系统包括：脱丁烷塔（重沸炉）、脱乙烷塔、常压塔（常压进料炉）、减压塔（常压进料炉），操作遵循蒸馏原理。
1.2.1操作因素分析1.2.1.1脱丁烷塔（T1001）a.压力压力是产品的定性值,它决定油品的沸点,在相同温度相同组成下,决定油品的气化率。
塔顶压力是靠控制塔顶分液罐的压力来实现塔的压力对整个分馏塔组分的沸点有直接影响，随着塔压升高，产品的沸点也会升高，以致给组分的分离带来更大的困难。
正常的塔压不宜改变，塔操作的稳定由温度调节控制。
正常压力控制在1.55MPa。
b.温度:脱丁烷塔两路进料：从冷低分经E1015加热后约168℃进22层；从热低分底约250℃进28层。
加氢裂化分馏部分正常操作规程
加氢裂化分馏部分正常操作规程一、操作参数表二、操作因素分析分馏系统的目的是生产合格产品，物料平衡和热量平衡是分馏系统的设计思想和依据，也是分馏操作必须遵循的原则。
1、温度温度是热平衡和物料平衡的主要因素，是决定拔出率和产品质量主要操作参数，对于每个塔，可以通过控制进料温度、侧线的温度、塔顶温度和塔底温度来控制产品的拨出率和产品的质量。
塔顶温度用塔顶回流来控制，塔顶温度高，塔顶产品偏重，应加大回流来控制质量，但回流不宜过大，防止塔盘和塔顶超负荷。
侧线抽出温度与侧线抽出量成正比，侧线拿量不合理或不稳定将影响整个分馏塔的操作，应视产品的质量情况稳定抽出量，调节不能太频，幅度变化不要太大，在其它条件不变的情况下，侧线温度相对恒定为好。
侧线温度是反映柴油干点和侧线拨出率的最灵敏的温度，侧线温度太高，柴油干点会上升，如柴油的干点超指标，应减少柴油的产量增加中段回流量进行调整。
侧线温度太低，则柴油的产量会下降，此时可根据侧线温度的变化增大柴油的抽出量。
回流温度对全塔的热平衡和分馏精确度均有较大的影响，回流罐温度主要由空冷运转情况、水冷效果、塔顶气相负荷和环境温度来决定。
塔底温度是衡量物料在该塔的蒸发量大小的主要依据。
温度高，蒸发量大，温度过高甚至造成携带现象，使侧线产品干点高，颜色变深，严重时会生焦，但塔底温度太低时合理组分蒸发不了，产品质量轻降低了产品收率，也加大了下游设备的负荷。
塔底温度决定塔底液相中轻组分的含量，含量越高，底温越低；如果塔底温度太高，必须加大中段回流。
分馏塔各点温度的高低主要视进料性质而定，也就是说温度随进料的裂化深度而变化，所以，在平时操作中要根据进料性质及时调整各点温度，特别是各塔底温度，并以这个温度作为操作中的主要调节手段。
2、压力压力对全塔组分的沸点有影响，随着塔压的升高，产品的沸点也会升高，以致给组分的分离带来更大的困难。
如果塔的压力降低，在塔温不变的情况下，拨出率就会上升，产品容易变重，排出气体的流率就会增加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
规程名称 编写人员
加氢联合装置加氢裂化单元机泵操作法 马斌、黄军汉、林盛强、徐峥嵘
单位
炼油四部
审 生调部
生技一室 质Leabharlann 室审查人 单位负责人机动部 查
设备一室 动力室
安环部
安技一室 环保室
审批
副总工程师
批准
主管经理
目录
ZSGZ-43-4401-05.11
1 循环氢压缩机组(C3001)运行规程 ....................................................... 1 1.1 作用和任务 ........................................................................ 1 1.2 管辖范围 .......................................................................... 1 1.3 工艺流程概述 ...................................................................... 1 1.4 机组的主要结构特征及材料 .......................................................... 1 1.5 主辅设备规格、性能、参数 .......................................................... 3 1.6 机组消耗指标 ...................................................................... 4 1.7 机组的开机条件及主要控制和保护系统 ................................................ 5 1.8 机组操作 .......................................................................... 9 2 干气密封操作法 ..................................................................... 19 2.1 干气密封运行原理 ................................................................. 19 2.2 干气密封控制盘 ................................................................... 20 2.3 C3001 循环氢压缩机干气密封操作原则： .............................................. 19 2.4 静态调试 ......................................................... 错误！未定义书签。 2.5 开车运行 ......................................................................... 21 2.6 干气密封控制盘报警-变送器的功能 .................................................. 22 2.7 停车 ............................................................................. 22 3 压缩机组(C3002/A、B)运行规程 ....................................................... 22 3.1 作用和任务 ....................................................................... 22 3.2 管辖范围 ......................................................................... 22 3.3 工艺气体流程概述 ................................................................. 23 3.4 机组的主要结构特征及材料 ......................................................... 23 3.5 主辅设备规格、性能、参数 ......................................................... 24 3.6 机组消耗指标:(单台机组) .......................................................... 27 3.7 压缩机气量调节系统 ............................................................... 28 3.8 压缩机的开机条件及报警联锁系统 ................................................... 28 3.9 机组操作 ......................................................................... 30 4 压缩机组(C3002/C)运行规程 .......................................................... 37 4.1 作用和任务 ....................................................................... 37 4.2 管辖范围 ......................................................................... 37 4.3 工艺气体流程概述 ................................................................. 37 4.4 机组的主要结构特征及材料 ......................................................... 37 4.5 主辅设备规格、性能、参数 ......................................................... 38 4.6 机组消耗指标:(单台机组) .......................................................... 42 4.7 压缩机气量调节系统 ............................................................... 43 4.8 压缩机的开机条件及报警联锁系统 ................................................... 43 4.9 机组操作 ......................................................................... 44
中国石化股份有限公司广州分公司企业标准
ZSGZ-43-4401-05.11
加氢联合装置加氢裂化单元 操作规程下册（试运）
2006-02-15 发布
2006-06-21 实施
中国石化股份有限公司广州分公司 发 布
ZSGZ-43-4401-05.11
加氢联合装置加氢裂化单元审批表
日期 2006 年 2 月 15 日
