隔油池工作原理图

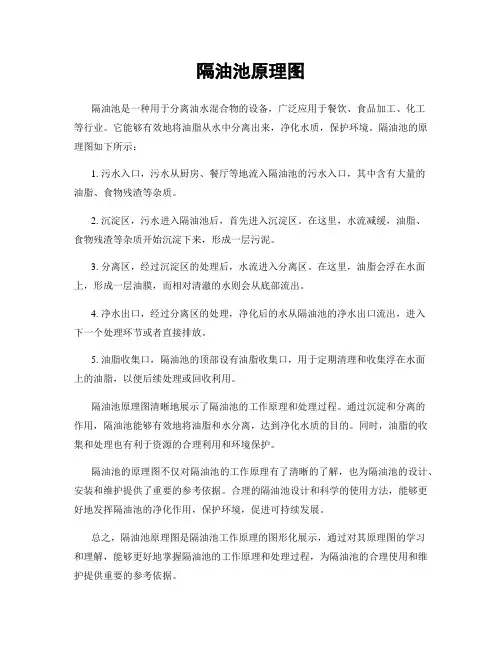

隔油池原理图

隔油池原理图
隔油池是一种用于分离油水混合物的设备，广泛应用于餐饮、食品加工、化工
等行业。

它能够有效地将油脂从水中分离出来，净化水质，保护环境。

隔油池的原理图如下所示：
1. 污水入口，污水从厨房、餐厅等地流入隔油池的污水入口，其中含有大量的
油脂、食物残渣等杂质。

2. 沉淀区，污水进入隔油池后，首先进入沉淀区。

在这里，水流减缓，油脂、
食物残渣等杂质开始沉淀下来，形成一层污泥。

3. 分离区，经过沉淀区的处理后，水流进入分离区。

在这里，油脂会浮在水面上，形成一层油膜，而相对清澈的水则会从底部流出。

4. 净水出口，经过分离区的处理，净化后的水从隔油池的净水出口流出，进入
下一个处理环节或者直接排放。

5. 油脂收集口，隔油池的顶部设有油脂收集口，用于定期清理和收集浮在水面
上的油脂，以便后续处理或回收利用。

隔油池原理图清晰地展示了隔油池的工作原理和处理过程。

通过沉淀和分离的
作用，隔油池能够有效地将油脂和水分离，达到净化水质的目的。

同时，油脂的收集和处理也有利于资源的合理利用和环境保护。

隔油池的原理图不仅对隔油池的工作原理有了清晰的了解，也为隔油池的设计、安装和维护提供了重要的参考依据。

合理的隔油池设计和科学的使用方法，能够更好地发挥隔油池的净化作用，保护环境，促进可持续发展。

总之，隔油池原理图是隔油池工作原理的图形化展示，通过对其原理图的学习
和理解，能够更好地掌握隔油池的工作原理和处理过程，为隔油池的合理使用和维护提供重要的参考依据。

隔油池原理

隔油池是利用自然上浮法分离、去除含油废水中可浮性油类物质的构筑物。

适用于石油钻井、炼油厂、油料加工、化工、钢铁、治金、机械等行业的石油与工业用油类的油水分离。

隔油池的原理隔油池备箱体内分为二档三格。

含油污水由设备入水口进入第一格中，第一格中杂物筐将含油污水中的杂物进行分离，不含杂物的含油污水进入第二格中，第二格中空间较大，满足隔油池设计要求，利用油水的比重差异，采用自然上浮法使油水充分分离，分离后的污水进入第三格中经出水管排出。

分离后的油在第二格集油槽中，由人工清除或由抽油泵将油排入集油桶中。

其内部构造更加突出了油水分离功能：通过增加过水断面从而降低流（≤0.005m/s，增加废水的水力停留时间（特别是在油水分离器室的停留时间）；曝气系统用汽浮的方式使油水进一步分离，使油水分离的效果大大提高。

出水区的构造也充分考虑了水流均匀性问题以及防臭防虹吸等措施；Ⅲ型为小型隔油池，主要适用于厨房餐厅洗池下，与其排水管直接连接，一般设于地面上，其构造与Ⅰ、Ⅱ、Ⅳ型基本相同。

隔油池原理利用废水中悬浮物和水的比重不同而达到分离的目的。

隔油池的构造多采用平流式，含油废水通过配水槽进入平面为矩形的隔油池，沿水平方向缓慢流动，在流动中油品上浮水面，由集油管或设置在池面的刮油机推送到集油管中流入脱水罐。

在隔油池中沉淀下来的重油及其他杂质，积聚到池底污泥斗中，通过排泥管进入污泥管中。

经过隔油处理的废水则溢流入排水渠排出池外，进行后续处理，以去除乳化油及其他污染物。

隔油池的组成结构隔油池多用钢筋混凝土筑造,也有用砖石砌筑的在矩形平面上，沿水流方向分为2～4格，每格宽度一般不超过6米，以便布水均匀。

有效水深不超过2米，隔油池的长度一般比每一格的宽度大4倍以上。

隔油池多用链带式的刮油机和刮泥机分别刮除浮油和池底污泥。

一般每格安装一组刮油机和刮泥机，设一个污泥斗。

若每格中间加设档板，挡板两侧都安装刮油机和刮泥机，并设污泥斗,则称为两段式隔油池,可以提高除油效率，但设备增多，能耗增高。

隔油池(隔油器)的作用及工作原理——今誉源

一、隔油池和隔油器的作用隔油池主要应用于处理含油工业废水。

例如：石油和石油化工在生产过程中排出含大量油品的废水；煤工业排出含高浓度焦油的废水；纺织工业和食品工业等排出的含有大量油脂的废水。

这些含油废水如果直接排出造成污染，如对废水中的油品加以回收利用，则不仅可避免污染环境，甚至能获得一定的经济收益。

隔油器一般用于宾馆、饭店、餐厅、食堂的废水处理中。

也适用于洗车等工业含油废水，在餐饮领域，由于受地方及卫生、美观、造价等方面因素的影响，已经是隔油池的更新换代产品。

二、隔油池和隔油器的结构隔油池大部分采用钢筋混凝土筑造,也有用砖石砌筑的在矩形平面上，沿水流方向分为2～4格，每格宽度一般不超过6米，以便布水均匀。

有效水深不超过2米，隔油池的长度一般比每一格的宽度大4倍以上。

隔油池一般都要加盖，并在盖板下设蒸汽管，以便保温，防止隔油池起火和油品挥发，并可防止灰沙进入。

隔油器的内部构造突出了油水分离功能，应用异向流分离原理以及紊流变层流的辩证关系，使污水流经油水分离器的过程中，流速降低，通过增加过水断面从而降低流速（&le;0.005m/s），增加废水的水力停留时间（约5-10min），并使整个过水断面能够匀速流过。

出水区的构造也充分考虑了水流均匀性问题以及防臭防虹吸等措施。

实践证明，该产品可将粒径60um以上的可浮油去除90%以上，外排污水动植物油的含量低于《污水综合排放标准》中的三级标准，能够消除油脂对管道的堵塞及对排入水体的污染，大大降低了污水或中水处理的难度和造价三、隔油池和隔油器的基本原理隔油器与隔油池两者的原理基本上相同，都是利用油与水的比重差异，采用自然上浮法分离去除废水中的可浮油与部分细分散油。

隔油池工作原理图
隔油池是一种常见的污水处理设备，用于分离污水中的油脂和固体颗粒，以减少对环境的污染。

隔油池的工作原理图如下：
1. 污水进入隔油池：污水通过管道进入隔油池的进水口，进入污水处理系统。

2. 沉淀油脂：隔油池内部设计有沉淀室，污水进入后，由于流速减慢，油脂开始沉淀到底部。

沉淀室通常是一个较大的空间，使得油脂有足够的时间沉淀。

3. 分离固体颗粒：除了油脂，隔油池还能分离固体颗粒，如悬浮物和沉淀物。

这些颗粒会随着污水的流动进入隔油池，并在流速减慢的情况下沉淀到底部。

4. 油水分离：在隔油池的上部，设计有油水分离室。

这个室内通常有一层油水分离板，可以阻止油脂从沉淀室进入出水口。

油脂会浮在水面上，通过油水分离板的作用，油脂被阻挡在分离室内，而清水则从出水口排出。

5. 排出清水：经过油水分离后，清水从隔油池的出水口流出。

这些清水已经经过初步处理，油脂和固体颗粒已经被分离，水质得到了一定程度的提高。

隔油池工作原理图的主要目的是说明隔油池的工作过程和原理。

隔油池通过沉淀和分离的方式，将污水中的油脂和固体颗粒分离出来，达到净化水质的目的。

这种设备广泛应用于餐饮业、工业生产和城市排水等领域，对于保护环境和水资源具有重要意义。

隔油池原理

隔油池原理
利用隔油池与沉淀池处理废水的基本原理相同，都是利用废水中悬浮物和水的比重不同而达到分离的目的。

隔油池的构造多采用平流式，含油废水通过配水槽进入平面为矩形的隔油池，沿水平方向缓慢流动，在流动中油品上浮水面，由集油管或设置在池面的刮油机推送到集油管中流入脱水罐。

在隔油池中沉淀下来的重油及其他杂质，积聚到池底污泥斗中，通过排泥管进入污泥管中。

一般来说，按照油类物质在水中的存在状态，餐厅废水中的油可分为以下四类：可浮油、分散油、乳化油以及溶解油。

不过并不是说这四种油类物质都可依靠油水比重差从水中分离出来，像乳化油和溶解油就比较顽固，需经过更多工序才能完成除油工作。

而像颗粒物粒径50um以上的油珠通常都能轻松处理掉。

当餐馆废水流入隔油池时，它的流速是受到限制的，而在缓慢流动的过程中，可浮油、分散油这些密度较小的油粒就能顺利浮出，从隔油池上端的集油管流出。

至于乳化油，它不能直接通过静沉去除，需要经过破乳这一转化工序才能顺利去除。

破乳之后，乳化油就能“变身”可浮油，可轻松浮起排出。

隔油池工作原理图

隔油池工作原理图隔油池是一种用于分离和收集油脂、污垢和固体颗粒的设备，常用于餐饮业、工业生产和污水处理等领域。

隔油池的工作原理是通过重力分离的方式将油脂和污垢从水中分离出来。

隔油池通常由一个容器和一系列的内部构件组成，如进水口、出水口、隔油板和排污口等。

下面是隔油池的工作原理图及其详细说明：1. 进水口：污水从进水口进入隔油池。

进水口通常位于隔油池的一侧，并且与污水管道相连。

2. 沉淀区：进入隔油池后，污水会在沉淀区停留一段时间。

在这个过程中，由于重力作用，油脂和污垢会逐渐沉淀到底部，而水则向上浮起。

3. 隔油板：隔油板位于沉淀区的中间，它的作用是进一步分离油脂和水。

隔油板通常是一系列平行的金属板，油脂会在板上停留，而水则通过板的间隙流向下方。

4. 油脂收集区：沉淀到底部的油脂会被收集到油脂收集区。

油脂收集区通常位于隔油池的底部，并且设有排油口，方便将油脂排出。

5. 出水口：经过沉淀和分离后，相对清洁的水会从出水口流出。

出水口通常位于隔油池的一侧，并且与排水管道相连。

6. 排污口：隔油池还设有排污口，用于定期清除沉淀在底部的污垢和固体颗粒。

排污口通常位于隔油池的底部，并且设有阀门，方便控制排污的时间和频率。

隔油池的工作原理图如上所示，通过重力分离的方式，将油脂和污垢从污水中分离出来，从而达到净化水质的目的。

隔油池在餐饮业中广泛应用，可以有效减少油脂对下水道和污水处理设备的堵塞，同时也有助于保护环境和节约能源。

注意：隔油池的设计和使用需要遵循相关的标准和规范，以确保其正常运行和安全使用。

在安装和维护隔油池时，请务必参考相关的技术要求和操作指南，确保其性能和效果符合预期。

隔油池原理

隔油池原理:隔油池是利用油滴与水的密度差产生上浮作用来去除含油废水中可浮性油类物质的一种废水预处理构筑物。

隔油池的构造多采用平流式，含油废水通过配水槽进入平面为矩形的隔油池，沿水平方向缓慢流动，在流动中油品上浮水面，由集油管或设置在池面的刮油机推送到集油管中流入脱水罐。

在隔油池中沉淀下来的重油及其他杂质，积聚到池底污泥斗中，通过排泥管进入污泥管中。

经过隔油处理的废水则溢流入排水渠排出池外，进行后续处理，以去除乳化油及其他污染物。

简介:石油开采与炼制媒化工、石油化工及轻工等行业的生产过程排出大量的含油废水。

如果油珠粒径较大，呈悬浮状态，则可利用重力设备进行分离。

这类设备称为隔油池。

也就是说，隔油池是利用自然上浮法进行油水分离的装置。

隔油池的类型很多，常用的类型主要有平流式隔油池、平行板式隔油池、倾斜板式隔油池等。

处理原理:利用隔油池与沉淀池处理废水的基本原理相同，都是利用废水中悬浮物和水的比重不同而达到分离的目的。

隔油池的构造多采用平流式，含油废水通过配水槽进入平面为矩形的隔油池，沿水平方向缓慢流动，在流动中油品上浮水面，由集油管或设置在池面的刮油机推送到集油管中流入脱水罐。

在隔油池中沉淀下来的重油及其他杂质，积聚到池底污泥斗中，通过排泥管进入污泥管中。

隔油池多用钢筋混凝土筑造,也有用砖石砌筑的在矩形平面上，沿水流方向分为2～4格，每格宽度一般不超过6米，以便布水均匀。

有效水深不超过2米，隔油池的长度一般比每一格的宽度大4倍以上。

隔油池多用链带式的刮油机和刮泥机分别刮除浮油和池底污泥。

一般每格安装一组刮油机和刮泥机，设一个污泥斗。

若每格中间加设档板，挡板两侧都安装刮油机和刮泥机，并设污泥斗，则称为两段式隔油池，可以提高除油效率，但设备增多，能耗增高。

若在隔油池内加设若干斜板，也可以提高除油效率，但建设投资较高。

在寒冷地区，为防止冬季油品凝固，可在集油管底部设蒸汽管加热。

隔油池一般都要加盖，并在盖板下设蒸汽管，以便保温，防止隔油池起火和油品挥发，并可防止灰沙进入。

隔油池原理

隔油池[1]是利用油滴与水的密度差产生浮油的废水预处理构筑物，用于去除含油废水中的浮油。

油分离器的结构多为水平流式。

含油污水经配水罐进入矩形隔油池，沿水平方向缓慢流动。

在该流程中，油浮在水面上，由设置在池面上的集水管或刮油器推入集油管，流入脱水罐。

沉淀在油分离器内的重油等杂质积聚在油箱底部的污泥斗中，通过排泥管进入污泥管。

经隔油处理后，废水溢流进入排水沟，再排入水池进行后续处理，去除乳化油等污染物。

治疗原则用隔油池和沉淀池处理废水的基本原理是相同的。

分离的目的是利用废水中不同比例的悬浮物和水。

油分离器的结构多为水平流式。

含油污水经配水罐进入矩形隔油池，沿水平方向缓慢流动。

在流程中，油浮在水面上，由集水管或设置在池面上的刮油器推入集油管，然后流入脱水罐。

沉淀在油分离器内的重油等杂质积聚在油箱底部的污泥斗中，通过排泥管进入污泥管。

隔油池通常由钢筋混凝土或砖石制成。

在矩形平面上，沿水流方向分成2-4个网格，每个网格的宽度通常不超过6米，以保证均匀配水。

有效水深小于2米，隔油池的长度通常是每个格栅宽度的4倍以上。

链条皮带刮油机和刮泥机通常用于刮除油罐底部的油和污泥。

通常每个格栅内安装一套刮油机和刮泥机，并设置一个污泥斗。

如果在每个格栅中间加一个挡板，在挡板两侧安装刮油器和刮泥器，并设置一个污泥斗，称为两级隔油器，可以提高除油效率。

但它会增加设备和能源消耗。

在除油器上加装斜板也可以提高除油效率，但建设投资高。

在寒冷地区，为防止冬季油凝固，可在集油管底部安装蒸汽管加热。

一般情况下，油分离器应盖好，并在盖板下安装蒸汽管保温，以防止油分离器着火和油挥发，防止灰渣和沙子进入[3]。

隔油池工作原理图

隔油池工作原理图隔油池是一种用于制备油水混合液的油水分离设备。

隔油池的工作原理是通过重力分离，将油水混合液中的油和水分离开来。

在隔油池中，油会被分离成一层并浮在水的表面，而水则会自然流出到隔油池下部的排水口。

隔油池通常由几个重要的组件组成，包括入口管道、出口管道、分离器、底部排水口等。

当油水混合液进入隔油池的时候，会流经入口管道进入分离器。

分离器是隔油池最重要的组件，因为它能将油和水分离开来。

分离器通常被设计成三个不同的部分，分别是进油区、分离区和出水区。

进油区是整个分离器的起始点，也是油水混合液的入口。

进油区通常被设计成漏斗形状，其作用是将油水混合液引导到下面的分离区。

分离区是整个隔油池的核心部分。

在分离区，油和水通过重力分离的方式进行分离。

由于油的比重比水轻，因此油会浮在水的表面上形成一层。

在这个过程中，隔油池还会使用其它方法来辅助分离，比如利用降低水速度或是加入气泡，来使得分离更快、更完全。

出水区是分离器的下部，也是排水口所在的区域。

在这个区域，水会被引导进入管道并流出隔油池。

为了防止油流到出水口并污染外部环境，通常还会设置一些屏障或者挡板来将油固定在上层。

底部排水口负责收集底部的污渍，防止油流到出口并污染外部环境。

排水口通常被设计成可关闭的，这样可以简单地清理池底。

如果需要将底部沉积物移除，通常需要打开排水口并将污渍全部排出。

此外，隔油池还有一些其它的组件，比如油回收系统或者自清池系统。

油回收系统可以将隔离的油收集起来，以便回收再利用。

自清池系统则可以帮助隔油池自动清理，减少对人工的依赖。

总之，隔油池是一种用于分离油和水的设备。

其工作原理是通过将油水混合液引导到分离器中，利用重力分离和其它方法将油和水分离开来。

后，再将水流出到出口进行排放。

隔油池的设计还包括底部排水口等组件，以便清理池底和回收油。

隔油池工作原理图

不锈钢隔油池
不锈钢隔油池
隔油器盖板
阻流板
排污口
若没有铺设排污管道，则不需要排污口
不锈钢筐
阻流板
排污口
阻流板
RC 基础
说明：
1、不锈钢筐主要过滤大于3MM 的杂物，小的杂质会随废水进入隔油池,会慢慢淤积在隔油池底部沉积，需定期清掏，以免影响除油效果.
2、废油会飘浮在隔油池上部水表面，需人工定期清理。

3、进水口宜贴近篮筐及隔油池液位表面，废水缓缓流入，不产生大的绕流,以免引起水体大的波动，造成出水水质下降。

4、出水口采用高位，可以避免池底杂质流出,同时保持隔油池液位稳定，工况稳定。

5、含油废水在隔油池中的流速不大于0.005m/s,废水在池中停留时间2—10min 。

6、工作原理:主要利用油和水的密度不同，含油废水进入池体内，经过阻流板降低流速，油脂得以慢慢上浮到水表面，以达到油水分离的目的。

详情咨询国际环保设备网www.water —world123。

com 相关内容。

隔油池工作原理图

隔油池工作原理图隔油池是一种用于分离和去除废水中的油脂和悬浮物的设备。

它通常被广泛应用于餐饮行业、工业生产和污水处理等领域，以保护环境和净化水源。

隔油池的工作原理如下：1. 油水分离：废水从进水口进入隔油池，在进入隔油池之前，废水中的大颗粒悬浮物会通过格栅过滤器被拦截下来，以防止堵塞隔油池。

进入隔油池后，废水在静止状态下停留，使油脂和悬浮物逐渐分离出来。

由于油脂比水密度小，它们会浮在水面上形成一层浮油。

2. 沉淀：隔油池中的沉淀区域是用来收集和存储沉淀物的。

废水中的固体颗粒会因为重力作用而沉淀到底部，形成沉淀物。

沉淀区域通常设置有泥斗或泥沉淀槽，以便定期清理沉淀物。

3. 净化：经过沉淀后，废水会从隔油池的出水口流出。

为了进一步净化废水，隔油池通常会设置过滤器或其他净化设备，以去除残留的油脂和悬浮物。

这样处理后的废水可以进一步排放或进入下一级的污水处理系统进行处理。

隔油池的工作原理图如下：1. 进水口：废水通过进水管道进入隔油池。

2. 格栅过滤器：进入隔油池之前，废水经过格栅过滤器，用于拦截大颗粒悬浮物。

3. 油脂分离区：废水进入隔油池后，在静止状态下停留，使油脂和悬浮物逐渐分离出来。

油脂会浮在水面上形成一层浮油。

4. 沉淀区：沉淀区域位于隔油池的底部，用于收集和存储沉淀物。

固体颗粒会因为重力作用而沉淀到底部。

5. 出水口：经过沉淀后，净化后的废水从隔油池的出水口流出。

6. 过滤器：为了进一步净化废水，隔油池可能会设置过滤器或其他净化设备，以去除残留的油脂和悬浮物。

隔油池的工作原理图示意了废水在隔油池中的处理过程，通过沉淀和分离的方式，有效去除废水中的油脂和悬浮物，从而达到净化废水的目的。

隔油池的设计和使用可以帮助保护环境，减少污染物对水源的影响。

三级隔油池的工作原理及应用课件ppt

断面从而降低流速(≤0.005m/s)，
增20加21/3/10废水的水力停留时间(约5-
9
出水区的构造也充分考虑了水
流均匀性问题以及防臭防虹吸
等措施。实践证明，该产品可
将粒径60um以上的可浮油去除
90%以上，外排污水动植物油
2021/3/10
10
三、隔油池和隔油器的作用
www.qy 隔油池不锈钢隔油器 mui456h6
因素的影响，已经是隔油池的
/ 隔油池不锈钢隔油器 mui456h6
2021/3/10
更新换代产品
13
放映结束感谢各位的批评14
三级隔油池的工作原理及应用
2021/3/10
1
三级隔油池的工作原理就是按
照油脂阻集器为箱体结构，可
埋设在地下或者地面上，防滑
箱盖开启后，污水经入口流入
残渣阻集室，留下固体物质，
污水经过隔板下缘流入油脂阻
集2021室/3/10 ，经重力分离大量油脂浮
2
下面来充分认识一下三级隔油池的工作原理、结构及其应用，从而在往后的清洁服务工作中，
2021/3/10
6
隔油池大部分采用钢筋混凝土筑造,也有用砖石砌筑的在矩形平面上，沿水流方向分为2～4 格，每格宽度一般不超过6米，
以便布水均匀。
www.qy 隔油池不锈钢隔油器 mui456h6
2021/3/10
7
有效水深不超过2米，隔油池的长度一般比每一格的宽度大4倍以上。隔油池一般都要加盖，
提高工作效率。
2021/3/10
3
一、隔油池和隔油器的基本原理
www.qy 隔油池不锈钢隔油器 mui456h6

隔油池工作原理图

隔油池工作原理图隔油池是一种用于分离和收集液体中的油脂和固体颗粒的设备。

它常被广泛应用于餐厅、工业厂房、加油站、停车场等场所，用于处理废水中的油脂和污染物，以减少对环境的污染。

隔油池的工作原理如下：1. 进水口：废水通过进水口进入隔油池。

进水口通常位于隔油池的上部，废水经过进水口流入隔油池的第一部分。

2. 沉淀区：进入隔油池后，废水会在沉淀区停留一段时间。

在这个区域中，废水的流速减慢，使得油脂和固体颗粒有足够的时间沉淀到底部。

沉淀区通常设有波板或隔板，以增加沉淀效果。

3. 沉淀物收集：沉淀到底部的油脂和固体颗粒会逐渐积累形成沉淀物。

隔油池底部设有一个沉淀物收集槽，用于收集和存储沉淀物。

4. 净水区：经过沉淀区后，废水会进入隔油池的净水区。

在净水区，废水中的油脂和固体颗粒已经被大部分去除，水质得到明显改善。

5. 出水口：经过净水区处理后，净化后的水会通过出水口排出隔油池。

出水口通常位于隔油池的一侧或底部，确保废水从隔油池中流出。

隔油池的工作原理基于油脂和固体颗粒的密度差异。

由于油脂和固体颗粒的密度较大，它们会在废水中下沉到底部，而清水则会浮在上方。

通过合理设计的沉淀区和净水区，隔油池能够有效地将油脂和固体颗粒与废水分离，达到净化水质的目的。

需要注意的是，隔油池并不能完全去除废水中的油脂和固体颗粒，它只能起到初步分离和净化的作用。

因此，在实际应用中，隔油池通常与其他设备，如油水分离器或过滤器等结合使用，以进一步提高废水的处理效果。

总结起来，隔油池通过利用油脂和固体颗粒与废水的密度差异，将其分离并收集，从而实现废水的初步净化。

它是一种简单、有效的废水处理设备，对于减少对环境的污染具有重要意义。

隔油池的工作原理

隔油池的工作原理
隔油池是一种常见的污水处理设备，用于分离和收集水中的油脂、悬浮物和固
体颗粒，以减少对下水道和污水处理系统的污染。

它通常被广泛应用于餐饮业、工业生产和汽车维修等场所。

隔油池的工作原理可以简单地描述为以下几个步骤：
1. 油水分离：污水从进水口进入隔油池后，由于油脂的比重较轻，会自然浮于
水面上形成一层油膜。

同时，悬浮物和固体颗粒会沉淀到池底。

2. 沉淀和分层：隔油池内的污水在静置的过程中，沉淀的固体颗粒会逐渐沉积
到池底形成淤泥层，而油脂则会浮于水面形成油层。

3. 油水分离：隔油池内设计有油水分离器，其作用是将浮在水面上的油脂收集
起来。

分离器通常由油脂收集管和油水分离板组成。

油脂收集管位于水面以下，通过重力作用将油脂引导至收集管中。

而油水分离板则位于水面上方，通过板上的孔隙和凹凸不平的表面，阻碍油脂的流动，使其被分离出来。

4. 净化和排放：经过油水分离后，水体中的油脂和固体颗粒已经得到有效分离，隔油池的出水口会将处理后的水体排放出去。

为了进一步净化水质，一些隔油池还会设置滤料层或过滤装置，以去除残留的悬浮物和细小的颗粒。

隔油池的工作原理基于物质的密度差异和重力作用，通过合理设计和运行，可
以有效地分离污水中的油脂和固体颗粒，减少对环境的污染。

然而，隔油池并不能完全去除污水中的油脂和悬浮物，因此在实际应用中，还需要与其他污水处理设备结合使用，以达到更高的净化效果。

同时，隔油池也需要定期清理和维护，以保证其正常运行和处理效果。

图集中混凝土隔油池的原理

图集中混凝土隔油池的原理
混凝土隔油池的工作原理及构造可以概括为:
一、隔油池的功能
隔油池是收集雨水初期排放的带油污染物的设施,用于截留来自站内固定污染源的油脂废水。

二、混凝土隔油池的结构
1. 箱体:采用钢筋混凝土预制箱体,防渗性能好。

2. 进水口:设置在箱体上部,有屏蔽处理。

3. 出水口:设置在箱体底部,控制排放流量。

4. 沉淀区:箱体底部为污物沉淀区。

顶部为储油区。

三、隔油池的工作原理
1. 污水通过进水口进入,油脂亲水性差,先于水分离浮出。

2. 经过一定停留时间,油脂在表面形成分离层。

3. 清水通过排放口排出,油脂残留在池中进行循环利用。

4. 池底沉淀物定期清理。

四、混凝土隔油池的优势
1. 混凝土防渗,避免土壤污染。

2. 结构强度高,使用寿命长。

3. 省去防腐等处理,减少运维成本。

4. 可根据处理需求调节池体尺寸。

5. 工艺简单,施工方便。

综上所述,混凝土隔油池利用油水分离原理净化初期雨水排放,是油污预处理的重要设备。

混凝土材质具有良好的防渗隔绝性能。

隔油池基本详情_secret

一、含油废水的来源、油的状态及含油废水对环境的危害（一）、来源含油废水的来源非常广泛。

除了石油开采及加工工业排出大量含油废水外，还有固体燃料热加工、纺织工业中的洗毛废水、轻工业中的制革废水、铁路及交通运输业、屠宰及食品加工以及机械工业中车削工艺中的乳化液等。

其中石油工业及固体燃料热加工工业排出的含油废水为其主要来源。

石油工业含油废水主要来自石油开采、石油炼制及石油化工等过程。

石油开采过程中的废水主要来自带水原油的分离水、钻井提钻时的设备冲洗水、井场及油罐区的地面降水等。

石油炼制、石油化工含油废水主要来自生产装置的油水分离过程以及油品、设备的洗涤、冲洗过程。

固体燃料热加工工业排出的焦化含油废水，主要来自焦炉气的冷凝水、洗煤气水和各种贮罐的排水等。

（二）、状态含油废水中的油类污染物，其比重一般都小于1，但焦化厂或煤气发生站排出的重质焦油的比重可高达1.1。

油通常有四种状态：(1)呈悬浮状态的可浮油这种油珠粒径较大，一般大于100μm 。

易浮于水面，形成油膜或油层。

如把含油废水放在桶中静沉，有些油滴就会慢慢浮升到水面上，这些油滴的粒径较大，可以依靠油水比重差而从水中分离出来，对于石油炼厂废水而言，这种状态的油一般占废水中含油量的60％～80％左右。

（2）分散油油珠粒径一般为10~100μm ，以微小油珠悬浮于水中，不稳定，静置一定时间后往往形成浮油。

(3)呈乳化状态的乳化油油珠粒径小于10μm ，一般为0.1~0.2μm 。

往往因水中含有表面活性剂使油珠成为稳定的乳化液。

这些非常细小的油滴，即使静沉几小时，甚至更长时间，仍然悬浮在水中。

这种状态的油滴不能用静沉法从废水中分离出来，这是由于乳化油油滴表面上有一层由乳化剂形成的稳定薄膜，阻碍油滴合并。

如果能消除乳化剂的作用，乳化油即可转化为可浮油，这叫破乳。

乳化油经过破乳之后，就能用沉淀法来分离。

(4)呈溶解状态的溶解油，油珠粒径比乳化油还小，有的可小到同nm ，是溶于水的油微粒。

隔油池的工作原理

隔油池的工作原理
按油类物质的密度一般都比水小，按在水中的存在状态可将其分为可浮油、分散油、乳化油和溶解油，其中可浮油和分散油粒径较大，
可以依靠油水比重差从水中分离。

废水从池的一端流入，以较小的流速流经池体，在流动过程中，密度小于水的油粒上升至水面，水从池的另一端流出。

在池体上部设置集油管，收集浮油并将其导出池外。

乳化油不能直接静沉去除，需先破乳，将其转化为可浮油才能去除。

溶解油在水中呈溶解状态，不能用隔油池去除。

不锈钢隔油池简介
不锈钢隔油池是本公司专为饭店、餐馆、食堂开发生产的通用型隔油净化池。

采用全
不锈钢制造，美观实用、强度高、寿命长、结构紧凑、占地面积小，安装使用简便，在安
装使用上注意以下几点即可：
1、不锈钢隔油池可以地面安装，也可以半地下安装，还可以全地下安装，完全根据实际情况，接通进、出水
管道即可使用。

2、本不锈钢隔油池在进水管处设有排气口；隔油池底部有排污口，可以排空内部积水和污物；隔油池侧面有排油口，平时关闭，需排油时只需打开排油阀就可将隔油池内油污排出。

3、本不锈钢隔油池内部采用高效斜管隔油技术，隔油效率高。

G3、G
4、G
5、G6型号不锈
钢隔油池设有滤网，具有良好的格栅功能，菜渣杂物排入隔油池，都可以有效截留。

不锈钢隔油池规格型号一览表。
