铁路信号电缆施工工艺规定

合集下载

铁路通信电缆测试及配盘工艺要求及方法

铁路通信电缆测试及配盘工艺要求及方法

铁路通信电缆测试及配盘工艺要求及方法1、技术要求(1)电缆配盘技术要求1)在一定的地段配设一定长度的电缆,以避免任意截断电缆,避免增加接头,浪费材料。

管道电缆配盘前,应自行测量管道长度(核实及修正设计图纸所标数值),根据实际测量长度进行配盘(全塑电缆严禁在管道中间接头),合理计算电缆在人(手)孔中的迂回长度、电缆接头的重叠长度和接续的操作长度。

2)根据电缆结构配盘:同一地段应布放同一类型的电缆,并根据自然地势等情况,在必要的地段按设计配置不同结构的电缆(如铠装电缆等)。

3)当低频四线组需要加感时,应按下列要求进行配盘:①根据设计要求按1.5km或2km加感节距进行配盘,相邻节距间的配盘偏差应不大于5%,进入通信站应考虑半节距加感。

①车站引入电缆的长度,应计算在加感节距内,环引长度全部计入节距,桥引长度可按1/2计入节距。

①节距内采用电容耦合K1和对地不平衡电容e1、e2值相互抵消的方法,并确定各接续点交叉形式。

(2)电缆单盘测试1)根据出厂记录并对照实物检查电缆程式、芯径、绝缘介质、外护层、色谱标识及其他机械物理特性,符合相关技术标准的规定。

2)开盘检验电缆端面,确定A、B端。

3)对号检查所有芯线有无断线、混线等障碍。

4)检测芯线的单线电阻。

5)检测每一根芯线对其他所有芯线及金属护套之间的绝缘电阻。

6)检测低频四线组电缆电性能指标应符合下表要求。

▲低频四线组电缆电性能指标注:L为被测电缆长度7)检测铜芯聚烯烃绝缘铝塑综合护层市内通信电缆性能应符合下表的要求。

▲铜芯聚烯烃绝缘铝塑综合护层市内通信电缆特性要求注:L为被测电缆长度。

8)采用其他型号的电缆时,应符合相关技术标准的规定。

2、工艺流程▲工艺流程图3、施工方法(1)施工准备1)测试仪表经计量检验合格,并在计量检验有效期内。

2)已将施工图纸、电缆订货合同、电缆参数及指标、定测台账、径路复测台账等对施工人员进行技术交底。

3)电缆单盘出厂资料齐全。

铁路信号工程施工技术标准

铁路信号工程施工技术标准

铁路信号工程施工技术标准编制说明1。

为了使信号工程施工标准化、规范化、制度化,促进施工技术管理,确保工程全面创优,特制定本标准。

2.本标准参阅《铁路施工技术手册〈信号〉》、《铁路信号工程质量评定验收标准》(T B10401。

1-—2003)、《铁路信号施工规范》(T B1026-—99)及呼局电务段具体要求的有关内容和条款。

3。

本标准涉及不到之处,有待于施工过程中另行补充。

总体工程情况本工程为改建铁路包惠线电气化工程,本标段工程范围为西小召(不含)—桃司兔(不含),里程范围为K150+000—K322+000,沿线的车站包括五原,四分滩,巴彦高勒,杭锦旗,头道桥(不含站内)及景阳林.蓿亥.补隆淖三个自闭中继站。

(一)室外工程一。

电缆线路1。

1一般规定1。

1。

1工程开工后应进行电缆单盘测试;电缆敷设后及接续配线前,进行施工测试,接续配线前的测试数据,作为电缆隐蔽工程测试记录。

施工中要注意电缆型号.1.1.2信号电缆主要电气特性应符合下列要求:1。

在20℃时,信号电缆导电线芯的直流电阻,每千米不大于23.5Ω。

2。

信号电缆芯线间绝缘电阻、任一芯线对地绝缘电阻,使用500V兆欧表(或高阻兆欧表)测试,每千米不得小于500MΩ。

3。

综合扭绞电缆线间绝缘电阻、任一芯线对地绝缘电阻,使用高阻兆欧表测试,每千米不得小于3000MΩ。

用兆欧表测试,可按下列公式计算:Rx=0。

001*L*Rm式中L---电缆实际长度(m);Rm--仪表测量值(MΩ);Rx--换算到每千米长电缆的实际绝缘电阻值(MΩ)。

电缆如经曝晒后测得所有数据,不得作为电缆电气特性的结论。

1.2电缆线路敷设1。

2。

1电缆径路的选择应符合下列要求:1相关两设备间距离较短;2通过股道及障碍物较少;3施工及维修方便;4避开线路和其它建筑物的改、扩建处;5避免在道岔的岔尖、辙叉心和钢轨接头处穿越股道;6避免通过酸、碱、盐性等有化学腐蚀性物质地带,各种管道径路复杂地带,土壤松软容易塌陷的地带,以及坚石、池沼、污水坑等处;7土质路基不宜敷设电缆;困难情况下,应按照设计要求采取防护。

铁路信号电缆_一般规定

铁路信号电缆_一般规定
5.7 电缆的机械物理特性除应符合本标准第 5.5 条的规定外,应进行低温卷绕或低温拉伸
试验,试验温度为-15±2℃,其技术要求和试验方法应符合 GB2951.12 或 GB2951.13 的规
定。
5.8 电缆交货长度
5.8.1 500m 及以上的电缆不少于总交货长度的 50%;50m 至 250m 的短段电缆交货长度不
28 芯(7×4)
30 芯(7×4+2)
5 TB/T 2476.1-93
33 芯(7பைடு நூலகம்4+5) 37 芯(7×4+3×2+3)
42 芯(7×4+4×2+6)
44 芯(7×4+4×2+8)
48 芯(12×4)
52 芯(12×4+4)
56 芯(14×4) 注: 1.
2.
3.
TB/T 2476.1-93
3 使用特性
3.1 电缆的使用环境温度为-40~60℃。
3.2 电缆导体的长期允许工作温度应不超过 70℃。
3.3 电缆敷设环境温度为:聚氯乙烯外护套电缆应不低于 0℃;聚乙烯外护套电缆应不低
于-10℃。
P T Y A 22
4 代号
钢带铠装聚氯乙烯外护套
4.1 代号含义如表 1
综合护套
聚乙烯绝缘
铁路
中华人民共和国铁道行业标准
铁路信号电缆 一般规定
TB/T 2476.1-93
1 主题内容与适用范围
本标准规定了铁路信号电缆(以下简称电缆)的使用特性、代号、技术要求与试验方 法、检验规则、标志、包装、运输、贮存。
本标准适用于额定电压交流 500V 或直流 1000V 及以下传输铁路信号、音频信号或某 些自动装置用固定敷设的各种电缆。
5 对外来地电容不平衡

铁道信号工程施工作业指导书.1-电缆工程

铁道信号工程施工作业指导书.1-电缆工程

铁道信号工程施工作业指导书-电缆工程1.适用范围本作业指导书适用于信号电缆工程。

2.作业准备2.1 内业技术准备作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。

制定安全确保措施,提出应急预案。

对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。

2.2 外业技术准备施工作业层中所设计的各种外部技术数据收集。

租赁生活房屋以及料库,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要。

3.技术要求信号电缆线路的规格型号应符合设计要求,并对电缆径路进行定测,定测结果作为施工依据,电缆工程施工坚持“三检制度”,并做好检测记录;电缆回填前应通知监理工程师进行检查验收。

4.施工程序与工艺流程为了确保工期,信号工程各工序采取平行与流水相结合的办法进行施工,工序间采取合理的搭接,施工程序如下:电缆线路径路复测→电缆采购→到货检验→电缆单盘测试→开挖电缆沟→敷设电缆→电缆防护→电缆接续→电气特性测试→回填夯实→埋设电缆标→箱盒安装。

为确保施工质量和施工进度的顺利进行,常规部分的施工方法,选择已成熟的施工工法、施工工艺进行组织施工;采用新技术、新工艺、新设备部分的施工,参照新设备提供商提供的安装规范,制定相应的施工方法和施工工艺,满足工程的施工需要。

5.施工要求电缆工程5.1 一般规定5.1.1 工程所采用电缆的型号、规格应符合设计文件规定。

5.1.2 电缆敷设前应检查:电缆盘是否完整、无破损、无机械损伤、钢带外护层无破损开裂、硬化变质现象。

5.1.3 电缆敷设前应进行电气特性测试:5.2 电缆沟要求5.2.1 普通土敷设单层电缆时,沟深不得少于750mm。

5.2.2 普通土敷多层电缆时,沟深不得少于850mm。

5.2.3 穿越道口或公路等处的沟深应大于本电缆沟深200mm,且有钢管防护。

5.2.4 使用电缆槽时,正常情况下槽盖上面距地面不得少于500mm。

《铁路信号设计规范》

《铁路信号设计规范》

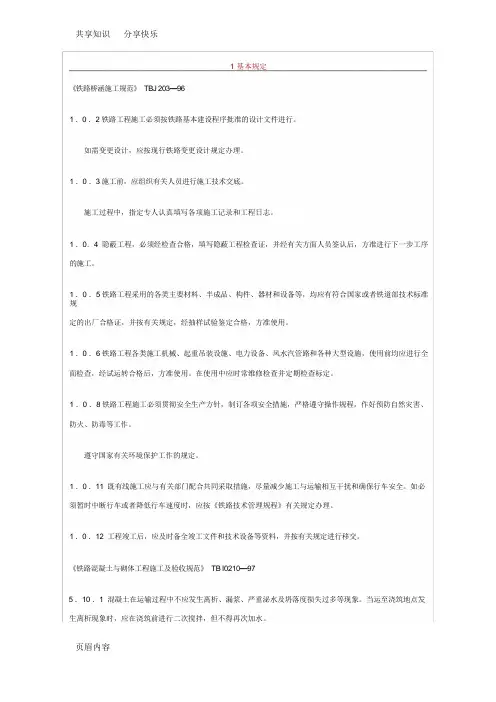

1 基本规定《铁路桥涵施工规范》TBJ 203—961 .0 .2 铁路工程施工必须按铁路基本建设程序批准的设计文件进行。

如需变更设计,应按现行铁路变更设计规定办理。

1 .0 .3 施工前,应组织有关人员进行施工技术交底。

施工过程中,指定专人认真填写各项施工记录和工程日志。

1 .0.4 隐蔽工程,必须经检查合格,填写隐蔽工程检查证,并经有关方面人员签认后,方准进行下一步工序的施工。

1 .0 .5 铁路工程采用的各类主要材料、半成品、构件、器材和设备等,均应有符合国家或者铁道部技术标准规定的出厂合格证,并按有关规定,经抽样试验鉴定合格,方准使用。

1 .0 .6 铁路工程各类施工机械、起重吊装设施、电力设备、风水汽管路和各种大型设施,使用前均应进行全面检查,经试运转合格后,方准使用。

在使用中应时常维修检查并定期检查标定。

1 .0 .8 铁路工程施工必须贯彻安全生产方针,制订各项安全措施,严格遵守操作规程,作好预防自然灾害、防火、防毒等工作。

遵守国家有关环境保护工作的规定。

1 .0 .11 既有线施工应与有关部门配合共同采取措施,尽量减少施工与运输相互干扰和确保行车安全。

如必须暂时中断行车或者降低行车速度时,应按《铁路技术管理规程》有关规定办理。

1 .0 .12 工程竣工后,应及时备全竣工文件和技术设备等资料,并按有关规定进行移交。

《铁路混凝土与砌体工程施工及验收规范》TB l0210—975 .10 .1 混凝土在运输过程中不应发生离析、漏浆、严重泌水及坍落度损失过多等现象。

当运至浇筑地点发生离析现象时,应在浇筑前进行二次搅拌,但不得再次加水。

2 施工安全《铁路路基施工技术安全规则》TBJ 402—871 .0 .5 参加施工的工人应定期进行安全考试,合格后方准上岗操作。

1 .0 .6 从事爆破、电力、高处、起重、锅炉、压力容器等作业的人员,各种机械的操作人员和机动车辆驾驶人员,必须经专业培训和考试,合格后,方准独立操作。

信号施工工艺标准

信号施工工艺标准

信号施工工艺标准为满足铁路建设和运输发展的需要,近几年来铁路信号技术和装备水平得到了大幅度的提高。

为提高施工水平及信号工程的施工质量,特制定施工工艺标准如下,望在施工中遵照执行。

信号施工工艺标准编制依据:《铁路信号工程施工质量验收标准》一、通则1、各部安装装置固定螺丝必须紧固,并有防松装置,螺杆应伸出螺母外且外露丝扣必须无锈蚀。

2、各种设备及箱(盒)体无损伤,设备基础不断裂和缺损。

各种变压器箱安装箱盖开盖朝向轨道,即箱轴在箱与轨道之间。

3、各种设备及箱盒内部各种端子和器材必须名称、标记齐全。

4、各种箱盒必须密封良好,箱盒灌胶良好无裂纹,箱盒备用电缆引入口用铁板封堵严密。

5、各种设备建筑限界必须符合维规要求。

6、各种设备地线必须完整、固定良好,且地线电阻符合标准,地线桩完整醒目。

7、室外各种箱盒电缆线头必须加辅助线环,并留有能做2-3次线环的余量(盒子余量用Φ5套筒绕3圈,箱子余量用Φ6套筒绕3圈。

绕圈大小一致,不高于端子),塑料套管长度一致、适当,两辅助线环背靠背上,中间不加垫片。

每根电缆均应加电缆铭牌,备用电缆芯线绕圈并编号(含室内)。

8、室外箱盒软线线头均应绕制线环,绕环线用7×0.52的铜线,胶管长度应一致、适当,绕制线环间必须加垫片。

配线幸免应垂直出线,线把绑扎、固定良好。

9、轨道变压器箱配线采用悬空配线,并用3.0铁线穿胶管制作配线支架。

支架上至轨道箱内固定耳朵下方。

10、设备电话线按设计要求配在箱盒最后两个端子,电话端子使用电缆芯线,引出箱盒外部。

11、定型配线应用扎带绑扎。

二、信号机标准1、矮型四显示带进路表示器出站基础埋设时,要求基础面高出轨面150±50mm。

2、矮型调车或出站信号基础埋设时,要求基础面高出轨面250±50mm。

安装限界突出边缘距本线路中心不小于1875mm,突出边缘距临线线路中心不小于1875mm。

3、高柱色灯信号机安装标准如下:高柱进站信号机最低灯位中心至轨面3500mm;四显示高柱出站信号机最下方灯位距轨面4700mm;两显示高柱调车信号机最下方灯位中心距轨面5300mm。

铁路信号施工规范

铁路信号施工规范



5.4 电缆接续 5.4.1 电缆接续应A端与B端相接,相同的芯 组内颜色相同的 芯线相接。 5.4.2 电缆采用变压器箱、电缆盒、继电器箱 等地面接续方式, 应符合下列要求: 1 电缆芯线不得有任何损伤。芯线上的端子必 须固定、拧紧,每个配线端子不得超过三根芯 线,芯线之间应放垫圈。 2 电缆引进电缆盒、变压器箱,应用绝缘胶灌 注。灌胶前电缆引人口(含备用引入口)应堵严。灌 胶深度宜为30 mm。胶面应整洁明亮,胶面高度 可低于电缆护套5—10mm。
4 轨道电路


4.1 一般规定 4.1.1 具有导电性能的连接两轨条间的配件及 桥梁护轮轨(有移频信号的轨道区段)均应装设绝缘。 轨道电路区段的各种绝缘装置,应保证绝缘良 好,配件应齐全、完整无损,螺母应拧紧。 4.1.2 钢轨引接线、钢轨接续线、道岔跳线的 安装应符合下列要求: 1 塞钉式轨道电路的塞钉孔形成后应及时安装。 塞钉头不得打弯、打堆;打入钢轨后,头部露出 钢轨腰部立面不得大于4MM.

6 检查柱落人检查块缺口内,两侧间隙为1— 2mm。 7 摩擦联接器的调整应符合下列要求: 1)道岔正常转换时,电机不空转。 2)道岔尖轨因故不能转换或转换中途受阻时, 应使电机 克服摩擦联接力空转。 3)摩擦电流不得大于额定电流的1.3倍。 4)当尖轨密贴基本轨后,摩擦联接器应能消耗 电动机多余的旋转惯性力,但不得出现电动机骤 停现象。





2.3色灯信号机 2.3.1 同一机柱同方向安装的各个机构,各灯位 中心应在一垂直线上,固定机构的托架应安装水 平。 2.3.2 信号机构的色玻璃及透镜必须符合规定 标准,不得有影 响显示的斑点和裂纹,并应清洁、 明亮。两个同颜色灯光,色谱应接近一致。 2.3.3 信号机构的灯座应调整灵活,光源应调 整在透镜的焦点上。灯泡应采用有主、副灯丝的 信号专用灯泡,正常点灯时,应接通主灯丝。 2.3.4 对信号机构至机柱间的电线把应进行防 护,防止雨水浸 入。

铁路信号电缆技术标准-铁道部部标

铁路信号电缆技术标准-铁道部部标

铁路信号电缆技术标准-铁道部部标中华人民共和国铁道部部标准TB 1472-83综合护套、铝护套信号电缆技术条件本标准适用于交流额定电压500V直流电压1000V及以下的室外固定敷设电缆。

1 引言1.1 适用的温度条件1.1.1 线芯的长期允许工作温度应不超过70?。

1.1.2 电缆在温度–40,60?时使用。

1.1.3 普通护套在环境温度不低于–5?耐寒护套不低于–10?的条件下敷设时无须预热。

1.2 屏蔽作用1.2.1 综合护套、铝护套均有屏蔽作用。

均适用于经过计算需要设置屏蔽电缆的电气化区段。

1.2.2 综合护套带铠装的电缆,当护套上的感应电压为35,200V,km时,电缆的屏蔽系数,小于或等于0.8。

1.2.3 铝护套带铠装的电缆,当护套上的感应电压为35,200V,km时,电缆的理想屏系数,小于或等于0.3。

1.3 弯曲半径敷设时的弯曲半径不小于电缆外径的15倍。

1.4 适用的频率范围1.4.1 综合扭绞的扭绞线对适用于音频范围以内的设备,也可用于一般的工频以下或直流设备。

1.4.2 普通型结构适用于工频以下或直流设备。

2 品种规格2.1 综合护套信号电缆2.1.1 综合护套普通型信号电缆的型号如表1所示:中华人民共和国铁道部1983—03—05发布 1983—10—01实施1TB 1472—83表1型号名称敷设条件规格聚乙烯绝缘、综合护套、聚敷设在槽、管中能承受一般3、4、5、7、9、12、14、16、PYAV 氯乙烯外护套信号电缆的机械外力 19、21、24聚乙烯绝缘、综合护套、耐27、30、33、37、42、44、48、同上,适用于寒冷地区 PYAVH 寒聚氯乙烯外护套信号电缆 52、56、61聚乙烯绝缘、综合护套、内敷设在土壤及槽、管中能承 PYAV29 钢带铠装、聚氯乙烯外套信号受较大的外力电缆聚乙烯绝缘、综合护套、内 PYAVH29 同上,适用于寒冷地区钢带铠装、耐寒聚氯乙烯外护套信号电缆2.1.2 综合护套综合扭绞信号电缆的型号如表2所示:表2型号名称敷设条件规格4(1×4)6(3×2) 聚乙烯绝缘、综合扭绞、综合护敷设在槽、管中能承PZYAV 8(4×2) 套、聚氯乙烯外护套信号电缆受一般的机械外力9(4×2,1)12(3×4)14(3×4,2)16(4×4) 聚乙烯绝缘、综合扭绞、综合护同上,适用于寒冷地PZYAVH19(4×4,3) 套、耐寒聚氯乙烯外护套信号电缆区21(4×4,5)24(5×4,1×2,2)28(7×4)30(7×4,2) 聚乙烯绝缘、综合扭绞、综合护敷设在土壤及槽、管PZYAV29 33(7×4×5) 套、内钢带铠装、聚氯乙烯外护套中能承受较大的机械37(7×4,3×2,3) 信号电缆外力42(7×4,4×2,6)44(7×4,4×2,8)48(12×4) 聚乙烯绝缘、综合扭绞、综合护同上,适用于寒冷地PZYAVH2952(12×4,4) 套、内钢带铠装、耐寒聚氯乙烯外区56(14×4) 护套信号电缆61(14×4,5) 2.2 铝护套信号电缆2.2.1 铝护套普通型信号电缆型号如表3如示:2TB 1472—83表3型号名称敷设条件规格聚乙烯绝缘、铝护套、聚氯乙敷设在土壤及槽、管中能承3、4、5、7、9、12、 PYLV 烯外护套信号电缆受一般的机械外力 14、16、19、21、24、聚乙烯绝缘、铝护套、耐寒聚27、30、33、37、45、同上,适用于寒冷地区PYLVH 氯乙烯外护套信号电缆 44、48、52、56、61聚乙烯绝缘、铝护套、钢带铠敷设在土壤及槽、管中能承装二级外护层、聚氯乙烯外护套受较大的机械外力 PYLV22信号电缆聚乙烯绝缘、铝护套、钢带铠同上,适用于寒冷地区装二级外护层、耐寒聚氯乙烯外PYLVH22护套信号电缆2.2.2 铝护套综合扭绞信号电缆的型号如表4所示:表4型号名称敷设条件格规4(1×4) 6(3×2) 聚乙烯绝缘、综合扭绞、铝护套、敷设在土壤及槽、管中PZYLV 8(4×2) 聚氯乙烯外护套信号电缆能承受一般的机械外力9(4×2,11) 12(3×4)14(3×4,2) 16(4×4) 聚乙烯绝缘、综合扭绞、铝护套、PZYLVH 同上,适用于寒冷地区19(4×4,3) 耐寒聚氯乙烯外护套信号电缆21(4×4,5) 24(5×4,1×2,2)28(7×4)聚乙烯绝缘、综合扭绞、铝护套、30(7×4,2) 敷设在土壤及槽、管中PZYLV 钢带铠装二级外护层、聚氯乙烯外33(7×4,5) 22能承受较大的机械外力护套信号电缆37(7×4,3×2,3)42(7×4,4×2,6)44(7×4,4×2,8) 聚乙烯绝缘、综合扭绞、铝护套、48(12×4) PZYLVH 钢带铠装二级外护层、耐寒聚氯乙同上,适用于寒冷地区52(12×4,4) 22 烯外护套信号电缆56(14×4)61(14×4,5)2.3 型号的编制原则及意义以一机部的电缆型号编制为原则,并参考通信电缆的型号进行编制。

铁路信号电缆技术标准-铁道部部标

铁路信号电缆技术标准-铁道部部标

中华人民共和国铁道部部标准TB 1472-83 综合护套、铝护套信号电缆技术条件本标准适用于交流额定电压500V直流电压1000V及以下的室外固定敷设电缆。

1 引言1.1 适用的温度条件1.1.1线芯的长期允许工作温度应不超过70℃。

1.1.2 电缆在温度–40~60℃时使用。

1.1.3普通护套在环境温度不低于–5℃耐寒护套不低于–10℃的条件下敷设时无须预热。

1.2 屏蔽作用1.2.1 综合护套、铝护套均有屏蔽作用。

均适用于经过计算需要设置屏蔽电缆的电气化区段。

1.2.2综合护套带铠装的电缆,当护套上的感应电压为35~200V/km时,电缆的屏蔽系数γ小于或等于0.8。

1.2.3 铝护套带铠装的电缆,当护套上的感应电压为35~200V/km时,电缆的理想屏系数γ小于或等于0.3。

1.3 弯曲半径敷设时的弯曲半径不小于电缆外径的15倍。

1.4 适用的频率范围1.4.1综合扭绞的扭绞线对适用于音频范围以内的设备,也可用于一般的工频以下或直流设备。

1.4.2 普通型结构适用于工频以下或直流设备。

2 品种规格2.1 综合护套信号电缆2.1.1 综合护套普通型信号电缆的型号如表1所示:中华人民共和国铁道部1983—03—05发布 1983—10—01实施2.1.2综合护套综合扭绞信号电缆的型号如表2所示:2.2 铝护套信号电缆2.2.1 铝护套普通型信号电缆型号如表3如示:以一机部的电缆型号编制为原则,并参考通信电缆的型号进行编制。

3 技术要求3.1线芯3.1.1电缆为铜导电线芯,其芯径为1.0mm。

3.1.2导电线芯应符合JB 647–77《圆铜线》TR型软圆铜单线标准。

3.2导电线芯绝缘采用高压聚乙烯,熔融指数为0.3,其标称厚度为0.6mm,厚度允许偏差为±0.1mm。

3.3普通线芯的绞合及识别方式3.3.1绝缘线芯应绞合,绞合时相邻两层的绞合方向相反,最外层的绞合方向为右向。

各层间允许疏绕棉纱或其它纤维村料。

铁路信号电缆一般规定.pdf

铁路信号电缆一般规定.pdf

3 使用特性
3.1 电缆的使用环境温度为-40~60℃。
3.2 电缆导体的长期允许工作温度应不超过 70℃。
3.3 电缆敷设环境温度为:聚氯乙烯外护套电缆应不低于 0℃;聚乙烯外护套电缆应不低
于-10℃。
P T Y A 22
4 代号
钢带铠装聚氯乙烯外护套
4.1 代号含义如表 1
综合护套
聚乙烯绝缘
铁路
4.3 标记示例 37 芯铜芯聚乙烯绝缘钢带铠装聚氯乙烯外护套铁路信号电缆: PTY22 37×1.0 TB/T 2476.2
5 技术要求与试验方法
5.1 导体 导体应采用符合 GB 3953 规定的软圆铜线,其标称直径为 1.0mm,试验方法应符合
GB4909.2 规定。 5.2 绝缘 5.2.1 绝缘应采用聚乙烯塑料,并制成红、绿、白、蓝四种颜色。 5.2.2 绝缘标称厚度为 0.6mm,允许偏差为±0.1mm,试验方法应符合 GB2951.2 规定。 5.3 线组 5.3.1 对线组由两根不同颜色的绝缘线芯绞合而成。 5.3.2 星形四线组由四根不同颜色的绝缘线芯绞合而成。不同绞合节距的星形四线组应疏 绕不同颜色的非吸湿性丝或带。 5.3.3 对线组和星形四线组均为左向绞合,其绞合节距应不大于 300mm。 5.3.4 星形四线组 A 端线序排列应符合附录 A(补充件)的规定。 5.4 缆芯 5.4.1 除四芯电缆外,其它规格的缆芯外层绞合方向均为右向,相邻层绞向相反。
中华人民共和国铁道行业标准
铁路信号电缆 一般规定
TB/T 2476.1-93
1 主题内容与适用范围
本标准规定了铁路信号电缆(以下简称电缆)的使用特性、代号、技术要求与试验方 法、检验规则、标志、包装、运输、贮存。

铁路信号电缆施工工艺标准规定

铁路信号电缆施工工艺标准规定

铁路信号电缆施工工艺规定第一章总则第一条为了规范在广铁(集团)公司管内的铁路信号电缆施工,从源头预防信号设备故障,特制定本规定。

第二章铁路信号电缆使用规定第二条 ZPW—2000系列自动闭塞轨道区段以及2000系列的站内电码化设备采用铁路数字信号电缆,计轴设备、应答器使用专用数字信号电缆,其它设备应采用综合护套或铝护套信号电缆等非数字信号电缆。

第三条电化区段主干信号电缆应采用铝护套信号电缆,电化区段与非电化区段连接的站(场)联电缆应采用铝护套信号电缆。

第四条 ZPW—2000系列采用的铁路内屏蔽数字信号电缆,应遵循以下使用原则1.两个频率相同的发送与接收不能采用同一根电缆。

2.两个频率相同发送(接收)不能设置在同一屏蔽四线组内。

3.电缆中有两个及其以上的相同频率的发送或接收时,该电缆需采用内屏蔽电缆。

4.电缆中各发送、各接收频率均不相同时,可采用非内屏蔽电缆,但线对必须按4线组对角线成对使用。

5.内屏蔽电缆有2对以上的备用芯线时,必须有一个完整的内屏蔽4芯组。

第五条轨道电路发送、接收电缆应成对使用。

第三章铁路信号电缆径路选择原则第六条铁路信号电缆敷设前,由施工单位会同工务段、电务段、通信段等设备管理单位配合人员进行现场踏勘,共同确认敷设径路。

第七条两设备间距离最短,通过股道及障碍物最少,利于施工及维修方便。

第八条避开线路和其他建筑物的改、扩建处。

第九条避免在道岔的岔尖、辙岔心和钢轨接头处穿越股道。

第十条避免通过碱、酸、盐性等有化学腐蚀物质的地带,各种管道径路复杂地带。

第十一条避免通过土壤松软容易塌陷的地带,以及坚石、池沼、污水坑等处。

第十二条电缆径路与铁路平行时,距最近轨底边缘的距离,在线路外侧L为2m。

如路基宽度不够时,在保证轨底边缘与电缆间斜面距离不小于2m的情况下,L可减至不小于1.7m。

在线路间,L为1.6m。

若线路间距为4.5m,此项距离L可减至不小于1.5m。

距铁路边排水沟边沿不小于1000mm。

铁路信号电缆 一般规定

铁路信号电缆 一般规定
表2
序号
项目
单位
指标
试验方法
换算公式
1
1.1
1.2
直流电阻20℃时
每根导体直流电阻不大于
工作线对导体电阻不平衡不大于
Ω
23.5
0.02
GB3048.4
L/1000
2
绝缘电阻不小于

3000
GB3048.6
1000/L
3
3.1
3.2
3.3
电容
对线组工作电容不大于
星形四线组工作电容不大于
任一绝缘线芯对连接到地
PTY22 37×1.0 TB/T 2476.2
5技术要求与试验方法
5.1导体
导体应采用符合GB 3953规定的软圆铜线,其标称直径为1.0mm,试验方法应符合GB4909.2规定。
5.2绝缘
5.2.1绝缘应采用聚乙烯塑料,并制成红、绿、白、蓝四种颜色。
5.2.2绝缘标称厚度为0.6mm,允许偏差为±0.1mm,试验方法应符合GB2951.2规定。
四芯电缆ea1、ea2Байду номын сангаас标为最大值
PF
330
1300
GB5441.3
L/500
6
6.1
6.2
绝缘耐压50Hz 2min
线芯间
线芯对其余线芯接地
V
1000
1800
GB3048.8
注:工作线对导体电阻不平衡,即星形四线组工作线对的两根导体的电阻之差与其电阻之和的比值。
5.7电缆的机械物理特性除应符合本标准第5.5条的规定外,应进行低温卷绕或低温拉伸试验,试验温度为-15±2℃,其技术要求和试验方法应符合GB2951.12或GB2951.13的规定。

铁路信号贯通地线施工工艺标准

铁路信号贯通地线施工工艺标准

铁路信号贯通地线施工工艺标准1. 贯通全线的直接埋设的铜缆地线,其截面积应计算确定。

对于新建时速200km/h,客货共线自动闭塞铁路区段,贯通地线的截面积宜采用不小于35mm2的裸铜缆。

贯通地线在电气上必须全线贯通,接头处应采用搭接焊接方式。

贯通地线直埋地下,埋深不小于1m,接地电阻值应小于1Ω。

2. 贯通地线与轨道电路的连接,应符合下列要求:(1) 贯通地线间隔一定距离与轨道电路的连接一次,其间隔距离应满足轨道电路调整、分路、断轨检查功能。

(2) 贯通地线与轨道电路连接,必须通过完全横向连接线才能接至无绝缘轨道电路空心线圈或有绝缘轨道电路的扼流变压器中点。

(3) 当上、下行两线的绝缘节之间的距离大于100m时,必须增加一个空扼流变压器完成横向连接并接至贯通地线。

3. 贯通地线的综合使用(1) 通信、信号、红外线轴温监控系统及其他电子信息监控系统的接地装置,可接至贯通地线。

(2) 电力电缆的金属外皮、接触网杆塔集中地线可接至贯通地线。

(3) 沿线声屏障和隔离网、桥梁栏杆、雨棚等金属构件为防止电磁感应而采用的接地装置可接至贯通地线。

(4) 电力装置地线、电气化接触网地线与通信、信号及其他电子信息监控系统地线在贯通地线上的连接点的间隔应不小于25m。

4. 贯通地线的敷设(1) 贯通地线与信号电缆同沟直埋于地下,并应埋在信号电缆下方,与土壤直接接触。

(2) 当信号电缆敷设在石质地带的电缆槽内时,贯通地线应在大地侧电缆槽底部敷设。

(3) 当贯通地线敷设在大桥上时,贯通地线宜与桥墩上预留的基础接地体可靠连接。

(4) 当贯通地线敷设在长大隧道内时,宜与隧道内预留的接地体可靠连接。

(5) 桥梁、隧道地段、车站范围及牵引变电所附近的区段应在铁路两侧敷设贯通地线。

(6) 客运专线应在铁路两侧敷设贯通地线;新建200km/h客货共线铁路路基地段宜在铁路两侧敷设贯通地线。

(7) 160km/h及以下铁路自动闭塞区段、电子设备集中区段可在一侧敷设贯通地线。

铁路信号施工工艺标准

铁路信号施工工艺标准

HHDWG/XH-06-2013怀化电务段施工标准体系施工工艺标准车站与区间信号Q/GZT-HHD01SG-2012广州铁路(集团)公司怀化电务段目录第一章信号电缆施工第一节电缆型号及测试第二节电缆敷设第三节电缆防护第四节电缆屏蔽连接第五节电缆配线第二章室外设备安装第一节地面固定信号及标志牌第二节道岔第三节轨道电路第四节计轴设备第五节配线第三章室内设备安装第一节组合架、分线盘、走线架、组合柜、移频柜、综合柜及计算机联锁接口架第二节控制台、人解盘及显示设备第三节计算机联锁设备第四节电源屏(含电源开关箱、防雷开关箱)第五节配线第四章系统防雷第一节既有信号楼施工第二节新建信号建筑物避雷带与法拉第屏蔽笼施工第三节室内接地汇集线及等电位连接第四节浪涌保护器第五节轨旁设备接地及电缆屏蔽接地施工要求第六节信号楼信号设备接地示意图第七节贯通地线第五章微机监测与TDCS施工工艺第六章ZPW-2000轨道电路第一节轨道电路分割及长度计算标准第二节电气绝缘节设备安装第三节机械绝缘节设备安装第四节ZPW-2000钢轨引接线规格、型号及安装标第五节平交道口、桥梁处设备的安装第六节补偿电容的安装第七节禁停标志牌的安装第八节信号机安装第九节防雷地线第十节电化复线区段横向连接线设置原则第十一节电缆补偿方法第七章信号设备标识工艺标准图第八章(沪昆线)室外设备安装与地面硬化工艺标准图第一章信号电缆第一节电缆型号及测试一、电缆型号(一) 信号电缆型号1. 信号电缆的导电芯线应采用标称直径为 1.0mm的软铜线,其允许工作电压不得低于工频500V或直流1000V。

2. 集中联锁和自动闭塞区间的信号电缆,应采用综合护套、铝护套和数字信号电缆。

有特殊要求的设备,如计轴设备、应答器等设备应采用专用数字信号电缆。

(1) 信号电缆按护套类型包括塑料护套(PTY03、PTY23等)、综合护套(PTYA23、PTYA22)、铝护套(PTYL23、PTYL22)信号电缆,电缆规格用电缆芯数表示分为:4、6、8、9、12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61。

铁路信号施工安全一般规定

铁路信号施工安全一般规定

铁路信号施工安全一般规定1.信号工程施工发生以下情况之一为主要危险源及危害因素:(1)未与设备管理单位和行车组织单位签订施工安全协议。

未调查了解既有信号设备类型和使用情况。

(2)施工及施工过渡、开通方案不合理或未按批准的方案实施,未制定应急预案。

(3)挖沟、坑前未对地下设施开展调查,或未采取相应的防护措施,造成挖伤、挖断光电缆。

(4)信号电缆绝缘不良,设备配线错误。

(5)竖立或拆掉高柱信号机柱时未登记要点及按规定设置防护。

(6)尚未开通的信号机不打无效标或漏光。

(7)工具、材料放置侵限或使轨道电路短路。

(8)在营业线上安装、更换钢轨绝缘时未登记要点;电力牵引区段更换轨道设备需断开轨道牵引回流通路时,未执行先通后断原则。

(9)道岔调整不密贴。

在非正常行车施工中,工务钉固道岔的转辙机未甩杆、未断开安全接点、未切断启动电源。

(10)营业线施工,未对既有设备开展可靠防护。

(11)施工借用既有信号电缆、电源。

(12)过渡施工未对新设备与既有设备结合部位查线摸底,确认实物与图纸是否相符。

(13)采用封连线或其他手段封连使用中的各种信号设备电气接点。

(14)信号联锁、列控及列车调度指挥/调度集中等系统未试验或试验不彻底。

(15)机械室施工无防火措施。

(16)营业线施工,设备管理单位监护人员未到位,擅自施工。

(17)新开通线路,可能造成分路不良的轨道区段未登记。

(18)在营业线线路上施工,未按规定设置列车和人身安全防护。

(19)设备开通前信号设备变化资料未按规定上报公示。

(20)高空作业未佩戴安全帽及安全带。

2.电缆开挖、敷设、地下接续等隐蔽工程施工,站场改造过程中影响行车和既有设备安全的联锁修改、过渡开通等施工项目为重大危险源,应制定专项施工方案,并按规定开展审批或备案。

在涉及重大危险源施工时,施工单位专职安全管理人员应开展现场指导,监理单位应开展旁站监理,设备管理单位应开展现场监护。

3.营业线施工时登销记程序和安全防护应符合《铁路营业线施工安全管理方法》(铁办[20**]190号)的相关规定。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

. .铁路信号电缆施工工艺规定第一章总则第一条为了规范在广铁(集团)公司管内的铁路信号电缆施工,从源头预防信号设备故障,特制定本规定。

第二章铁路信号电缆使用规定第二条 ZPW—2000系列自动闭塞轨道区段以及2000系列的站内电码化设备采用铁路数字信号电缆,计轴设备、应答器使用专用数字信号电缆,其它设备应采用综合护套或铝护套信号电缆等非数字信号电缆。

第三条电化区段主干信号电缆应采用铝护套信号电缆,电化区段与非电化区段连接的站(场)联电缆应采用铝护套信号电缆。

第四条 ZPW—2000系列采用的铁路内屏蔽数字信号电缆,应遵循以下使用原则1.两个频率相同的发送与接收不能采用同一根电缆。

2.两个频率相同发送(接收)不能设置在同一屏蔽四线组内。

3.电缆中有两个及其以上的相同频率的发送或接收时,该电缆需采用内屏蔽电缆。

. . . . .4.电缆中各发送、各接收频率均不相同时,可采用非内屏蔽电缆,但线对必须按4线组对角线成对使用。

5.内屏蔽电缆有2对以上的备用芯线时,必须有一个完整的内屏蔽4芯组。

第五条轨道电路发送、接收电缆应成对使用。

第三章铁路信号电缆径路选择原则第六条铁路信号电缆敷设前,由施工单位会同工务段、电务段、通信段等设备管理单位配合人员进行现场踏勘,共同确认敷设径路。

第七条两设备间距离最短,通过股道及障碍物最少,利于施工及维修方便。

第八条避开线路和其他建筑物的改、扩建处。

第九条避免在道岔的岔尖、辙岔心和钢轨接头处穿越股道。

第十条避免通过碱、酸、盐性等有化学腐蚀物质的地带,各种管道径路复杂地带。

第十一条避免通过土壤松软容易塌陷的地带,以及坚石、池沼、污水坑等处。

第十二条电缆径路与铁路平行时,距最近轨底边缘的距离,在线路外侧L为2m。

如路基宽度不够时,在保证轨底边缘与电缆间斜面距离不小于2m的情况下,L可减至不小于1.7m。

在线路间,L为1.6m。

若线路间距为4.5m,此项距离L可减至— 2 —. .不小于1.5m。

距铁路边排水沟边沿不小于1000mm。

如下图所示。

电缆径路与铁路平行时布置示第十三条电缆径路与公路平行时,距公路路面边沿和排水沟边沿不小于1000mm。

第十四条电缆径路与上下水管道平行时,距上下水管的距离不小于500mm。

第十五条电缆径路与煤气或液体燃料管道平行时,距煤气或液体燃料管道的距离不小于1000mm。

第十六条电缆径路与热力管道平行时,距热力管道的距离不小于2000mm。

第十七条电缆径路与建筑物平行时,距建筑物的距离不小于600mm。

第十八条电缆径路在树木附近时,距树木的距离不小于2000mm。

第十九条干线电缆与电力杆平行时,距电力杆边缘的距离不小于700mm,距电力线路的防雷地线的距离不小于20m。

. . . . .第二十条电缆径路应设在铁路地界内,箱盒必须安装在工务防护栏内第四章地下管线的探测第二十一条探测电缆径路地下管线,是开挖电缆沟前很重要的一项工作,必须在电务段、通信段等设备管理单位配合下进行现场探测,提高施工安全系数。

第五章开挖电缆沟第二十二条开挖的电缆沟要求沟直且沟底平,同时要深度符合电缆的埋设深度1.站内电缆埋设深度距地面不能小于700mm。

2.站内石质地段电缆的埋设深度不能小于500mm。

3.区间电缆的埋设深度不能小于1200mm,在农田或有农作物地段电缆的埋设深度不能小于1400mm。

4.箱盒设备处的储备电缆埋设深度受条件限制不能与引入沟同深时,可以适当减少电缆的埋设深度,但也不能小于200mm,同时在箱盒设备处设置围桩进行防护。

5.在铁路边开挖电缆沟及开挖过道时,要采取相应的防护措施避免污染道床。

防护材料如彩条布或塑料布等。

第二十三条开挖电缆沟时应注意的安全事项1.挖成的电缆沟在未敷设电缆前有塌方的可能,塌方则会— 4 —. .危害行车安全,必须采取必要的防护措施,并尽量缩短电缆沟敞口时间。

2.已经挖好的电缆沟敞口过夜时,必须采取安全防护措施,并及时通知车务人员注意,同时设专人防护。

3.在线路附近施工时,设专人防护。

4.开挖电缆沟时,两人间的施工距离不应小于5米。

第六章电缆过道开挖第二十四条电缆过道开挖,挖出的土堆放在线路外侧,深度挖至地面200mm以下,以满足电缆防护管的埋设要求。

第二十五条电缆过道防护管应采用镀锌钢管,钢管必须倒角,防止穿电缆时损伤电缆外皮。

防护管内径应大于总电缆外径的1.5倍。

将防护管放入过道内,用麻袋片等材料将管口堵塞,先回填土,后回填石碴,并分层夯实。

第二十六条在满足第二十四条的前提下必须保证过道防护镀锌钢管顶部距离钢轨底部大于800mm,镀锌钢防护管长度伸出轨枕端500 mm以上。

第七章电缆敷设第二十七条电缆敷设前时,要严格按要求进行单盘测试,用高阻兆欧表测量电缆芯线间、每芯线对地间的绝缘电阻不小于3000MΩ·km,应检查电缆绝缘外护套完整,钢带地的绝缘电阻为. . . . .2MΩ·km,并做好记录。

第二十八条电缆敷设时,电缆朝向应统一以上行方向为电缆A端,下行方向为电缆B端,同时电缆要A、B端对接。

第二十九条贯通地线与信号电缆同沟埋设于电缆(槽)下方土壤中,距电缆(槽)底部不少于300mm,贯通地线采用截面积不少于35平方毫米铜当量的铅包铜缆或35平方毫米的裸铜缆。

分支地线采用聚乙烯外护套25平方毫米的多股铜缆。

贯通地线过钢桥时应使用带绝缘护套的地线,并与光电缆有效隔离。

在采用综合接地系统的区段,贯通地线截面积按有关标准执行,信号设备按规定与综合接地系统贯通地线相连接。

第三十条电缆沟内,距信号楼最近端的设备电缆排列在线路侧,由近端电缆到远端电缆顺序整齐平铺排列。

第三十一条内屏蔽电缆敷设时弯曲半径要大于电缆外径的20倍,其它电缆弯曲半径要大于电缆外径的15倍,不能出现背扣、小弯及损伤电缆外护层现象。

第三十二条检查确认电缆的敷设位置、规格型号与电缆径路图相符。

第三十三条所有地点电缆储备量不能盘成环状(“○”型),可呈“Ω”状或“S、∽”状布置。

电缆储备量及做头量— 6 —. .. . . . .第三十四条电缆穿过防护管时,要在防护管管口处做好防护,钢防护管管口必须做好扩口和倒角,以免损伤电缆。

第三十五条严禁电力电缆与信号通信电缆同沟同槽敷设,如受地形限制需平行或交叉敷设电缆,其相互交叉、间隔距离最短距离必须大于500mm,最短距离小于500mm的,应采用镀锌钢管加砖沙防护。

第八章电缆的防护第三十六条当电缆的埋设深度大于或等于700mm时,采取分层夯实的直埋防护。

第三十七条电缆穿越轨道时应采用完整的镀锌钢管对电缆进行防护。

镀锌钢管两端各伸出轨枕端不得小于500mm,埋于地面200mm以下。

第三十八条电缆在站台上时,应采用站台上专用的电缆沟槽防护,并在沟槽内填砂防护;没有专用电缆沟槽时,应采用混凝土电缆槽进行防护,混凝土电缆槽的埋设深度为槽盖顶面距地面200mm—300mm。

— 8 —. .第三十九条电缆穿越公路时,应采用镀锌钢管对电缆进行防护,镀锌钢管埋深不低于700mm,埋深大于1200mm时,防护管可以采用硬塑料管。

防护管两端露出公路边缘不小于500mm。

在防护管管口处,用麻袋片将电缆缠绕后将管口封堵。

防护前用卷尺等测量工具,测量公路的宽度,提前预制防护管。

第四十条电缆过小混凝土桥或涵洞时,采用标准尺寸的热镀锌钢槽或热镀锌钢管进行防护。

当利用既有钢槽时,应当首选靠近线路侧的钢槽。

第四十一条电缆过带护栏长桥的防护:电缆过带护栏长桥时应采用热镀锌钢槽防护,根据工务要求安装。

电缆过桥时钢槽应涂黑白相间的斑马线。

第四十二条电缆过隧道的防护:电缆过隧道时,应采用水泥电缆槽或预留的槽道并填砂对电缆进行防护。

第四十三条电缆过水沟、水渠采用镀锌钢管防护,并用水泥包封,包封厚度不少于100mm。

第四十四条电缆在通过坚石等地段或埋深不足700mm时,应采用水泥电缆槽或钢槽对电缆进行防护,槽盖据地面至少200mm。

第四十五条电缆要尽量避免在居民点、地下排水沟、取土坑等附近通过,必须要通过时,要在电缆上、下各敷设软土(或砂)100mm,并在上面敷砖(管、槽)防护。

第四十六条电缆地下接续时,接续处用水泥电缆槽对电缆. . . . .进行防护,长度不小于1m。

第四十七条室外电缆要尽量远离其它管线、建筑物,当不得已与其它管线、建筑物交叉或平行敷设时,最短距离应大于500mm,小于500mm时应采用镀锌钢管或水泥电缆槽防护。

第四十八条在室内的电缆(线)引入孔处,按引入孔尺寸用防火材料将电缆(线)引入孔封堵严密。

第四十九条信号电缆距接触网支柱基础边沿有300mm以上的保护距离,否则,必须对电缆加镀锌钢管或水泥电缆槽进行防护。

第五十条小于20m的分支电缆采用镀锌钢管或UPVC管防护。

第九章电缆标埋设第五十一条电缆标要准确的埋设在电缆径路上,并在信号电缆径路图上做好记录:公里标、距离线路尺寸及标志性参照物。

第五十二条在桥梁两端的备用电缆处以及隧道两端的电缆埋设处都要埋设电缆标。

第五十三条在电缆的分支处、转向处、接近建筑物的最近点、可能遭受意外损伤的地点、穿越障碍物、穿越铁路、穿越道路、穿越河流、穿越桥梁、穿越涵洞、箱盒设备接地点、电缆接续处及与其它电缆和管道交叉点埋设电缆标。

第五十四条长度大于100m且中间又无转向或分支电缆埋— 10 —. .设标的电缆径路,需要每隔50m的距离安装电缆标。

第五十五条电缆标上应有“信号”字样,并标明电缆走向、埋深;地下接头电缆标标明“接续”字样,并标明电缆编号、走向、埋深。

第五十六条地线标、接续标及电缆标尺寸大小为120mm×120mm×800mm,用钢筋混凝土制作,电缆标桩底部为“⊥”型,各种标桩上方应采用刻制箭头标明电缆走向,根据用途标桩侧面刻制“地线”、“接续”或“信号”等字样,箭头、字样采用钢模制作,箭头、字模均用反光漆填充,标桩埋设深度为250—300mm,应进行水泥硬化加固,硬化面与地面相平或略高于地面,硬化面尺寸350 mm×350 mm×50 mm。

第五十七条安全保护区以外的电缆径路每隔100m及穿越障碍物、铁路、道路、河流、桥梁、涵洞两侧等处应设警示牌。

第五十八条站台电缆沟等不能埋设电缆标的地方采用钢模预置标识电缆盖板,标识为“信号电缆”。

第十章电缆敷设后的绝缘测试第五十九条必须在电缆敷设后未回填前,人工全面检查电缆是否破皮损伤,特别是电缆穿钢管处和箱盒保护管下端,如有损伤,应及时采用电缆专用热缩胶带处理。

防护结束后,对电缆做敷设后的绝缘测试,检验电缆在敷设过程中是否受到损伤。

不合格的电缆详细记录,查明原因后处理好,不能处理的及时更换. . . . .电缆,真正做到早发现、早处理不留隐患。

未连接设备时,任意芯线对地绝缘和线间绝缘电阻值不得小于3000MΩ·km,由相关设备单位验收测试。
